Номер патента: 2000830

Опубликовано: 15.10.1993

Авторы: Сигуньков, Шехов

МПК: A63B 69/00

Метки: скорости, удара

...удара и одновременно обеспечивает автоматическую юстировку при изменении направления удара в процессе тренировки,Между плеч рамок установлена мишень, например в виде отрезка эластичной резины или упруго закрепленного стержня, ударяя по которой спортсмен стремится развить наибольшую скорость, что позволяет точно сконцентрировать удар.Устройство может быть реализовано следующим образом.На фиг, 1 изображено устройство с О- образной рамкой, на фиг, 2 - с О-бразной рамки,На противоположных боковых сторонах 0-образной рамки 1 установлены источники (не показаны) и приемники 2, 3 света, электрически соединенные с регистрирующим прибором 4. Между плеч рамки 1 установлена мишень 5, Рамка имеет возможность закрепления на груше, манекене и...

Номер патента: 1794807

Опубликовано: 15.02.1993

Авторы: Вашляев, Прогальский, Сигуньков

МПК: B21C 51/00, B65B 61/26

Метки: маркировки

...к станине таким образом. что в исходном положении кончик головки погружен в объем банки, заполненной краской, а печатающий механизм снабжен копиром в виде упора, имеющим прямоугольный паз, ориентированный в направлении движения маркировочной головки. При этом банка снабжена крь 1 шкой с прямоугольным пазом, выполненным по траектории движения головки маркера, Копир позволяет обеспечить плавность хода, авномерное нанесение краски, исключить азбрызгивание,На фиг. 1 изображено маркирующее устройство, общий вид; на фиг, 2 - то же, вид сверху; на фиг. 3 - маркирующее устройство, в работе.Устройство состоит из станины 1,.кронштейна 2. расположенной на нем емкости с краской 3 и печатающего механизма, содержащего пневмопривод 4 со...

Номер патента: 1569581

Опубликовано: 07.06.1990

Авторы: Зубков, Поляков, Сигуньков, Фалько

МПК: G01H 3/08

Метки: виброакустического, диагностирования

...меандр) с генератора 3 через ключ 2 подается на диагностируемое изделие 3, Виброакустические ко лебания изделия с помощью вибропреобразователя 4 и шумомера 5 преобразуются в электрический сигнал и изме ряются. В период времени С,- шумомером 5 измеряются Фоновая составляю" щая и акустические шумы изделия. Ключ 6 открыт, суммарный сигнал выпрямляется детектором 8 и запоминается на 15 первом запоминающем устройстве 10. В период. времени й -йключи 2 и 6 выключены, открыт ключ 7. Иумомером из- меряется Фоновый шум пропорциональный ему сигнал выпрямляется детекто ром 9 и на втором запоминающем устройстве 11 запоминается сигнал, который соответствует лишь фоновому шуму. Сигналы от запоминающих устройств 10 и 11 поступают на сумматор 12...

Номер патента: 867544

Опубликовано: 30.09.1981

Авторы: Свичко, Сигуньков

МПК: B23K 3/00

Метки: выводов, кассета, лужении, пайке, радиодеталей, установки

...На корпусе 1 с помощью оси 6 с буртиками и пружин 7 установлен фиксирующий рычаг 8 с откидной, выполненной нз нелужащегося3 86754материала шторкой 9. На рычаге 8 всоответствии с пазами 5 корпуса 1для укладки проводов установленыштырьки 1 О, фиксатор 11 трансформатора, мягкий прижим выводов 12. На торцах ловителей 3 с помощью винтовзакреплень 1 плоские пружины 13 и 14,обеспечивающие точную укладку выводов с гнезда корпуса, Шторка 9 поэволяет правильно расположить проводана выводах при пайке, полностью исключает обрывы проводов,при укладке вкорпус,Кассета для установки выводов, например, микротрансформаторов работает следующим образом;В исходном положении кассеты ловители 2 убраны в корпус 1, шторка 9поднята, рычаг 8 раскрывает кассету,в...

Номер патента: 853682

Опубликовано: 07.08.1981

Авторы: Андреев, Сигуньков

МПК: H01F 41/02

Метки: витых, идросселей, ленточныхмагнитопроводов, трансформаторов

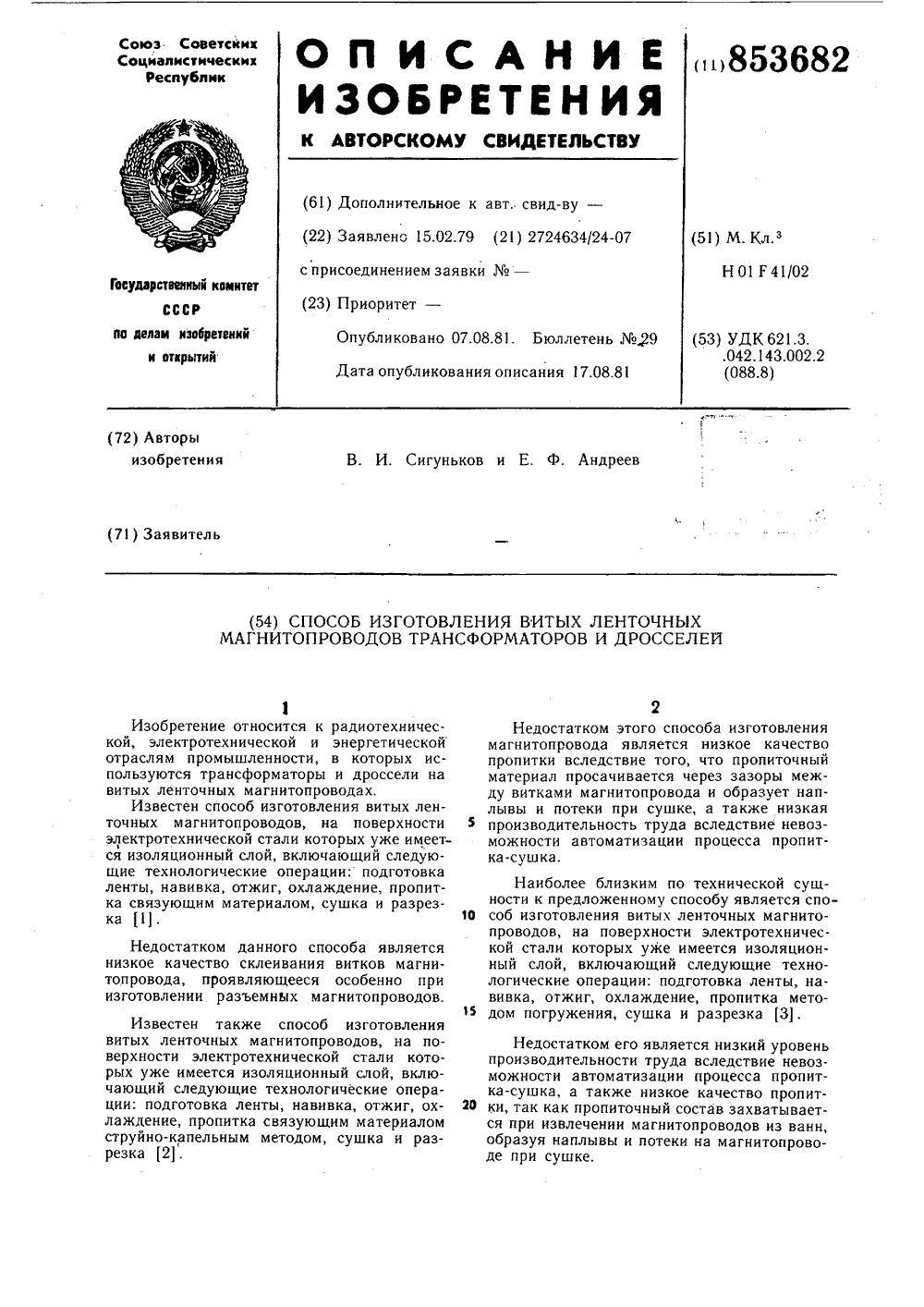

...сушке.853682 Формула изобретения Составитель Л. фТехред А. БойкасТираж 784осударственного комим изобретений и оа, Ж - 35, Раушскаяатент, г. Ужгород,досовКорректорПодписноетета СССРкрытийнаб., д. 4/5л. Проектная Шароши Редактор Т. ЗагребельнаяЗаказ 5683/27ВНИИПИ Гпо дел113035, МоскФилиал ППП П Целью изобретения является повышение производительности труда и улучшение качества пропитки.Это достигается тем, что согласно предложенному способу изготовления витых лен. точных магнитопроводов трансформаторов и дросселей, включающему операции подготовки ленты, навиьку, отжиг, охлаждение, пропитку методом погружения, сушку и разрезку, магнитопроводу при выходе из пропиты вающего состава придают круговое циклическое вращение относительно...

Номер патента: 619303

Опубликовано: 15.08.1978

Автор: Сигуньков

МПК: B23K 1/08

Метки: ванну, пайки, погружением, припоем, расплавленным

...на вы- ходе иэ припоя протягивают через заостренные края зубьев нелудящейся профилнрозанной гребенки . ЗО На Фиг. 1 показана схема осущест-. вления предлагаемогр способа на Фиг. 2 - зубья гребенкнй на Фиг. 3- сечение А-А на Фиг.2 т на Фиг. 4 - паяемцй мнкротрансФорматор.Предлагаемы способ групповой пайки выводов мнкротрансФорматоров заключается в следующем. ИикротрансФорматоры 1 помещают в зажимные устройства 2, расположенные на вращающемся барабане 3. При вращении барабана микротрансФорматоры передвигают через ванну 4 с расплавленным припоем псщ углом, равным, например 150, относительно горизонтальной поверхности ванны, при этом выводы скользят по верхним кромкам зубьев 5. Эажимное устройство 2 содержит ось 6 и подпружинено с...

Номер патента: 600623

Опубликовано: 30.03.1978

Авторы: Боцманова, Моськин, Сигуньков, Хлыстикова

МПК: H01F 41/02

Метки: кольцевых, магнитопроводов, разрезки

...21.25 Зажим 6 содержит корпус 22 (фиг. 3), поршень 23, подвижньш цилиндр 24 с крышкой 25 и планкой 26, на которой кренится ловитель 27, а также два штока 28, соединенных планкой 29 с пазами, позволяющими штокам 28 30 перемещаться независимо друг от друга.5 10 15 20 25 30 35 3Губки 30 расположены па осях 31 и подпружинены пружинами 32, позволяющими в свободном состоянии устанавливаться плоскостями В перпендикулярно осям штоков 28, а при касании плоскости магнитопровода за счет зазора между опорными поверхностями Г и Д легко поворачиваться и всей плоскостью В прижиматься к поверхности магнитопровода, обеспечивая тем самым полное поджатие вит. ков и возвращение в исходное положение гу. бок 30 при отходе их от магнитопровода.Вкладыш 33,...

Номер патента: 570114

Опубликовано: 25.08.1977

Авторы: Моськин, Сигуньков

МПК: H01F 41/02

Метки: доводки, магнитопроводов, полуавтомат, торцев

...с двумя рабочими плоскостями, на поверхности которых выполнены по спирали канавки с отверстиями, Диск жестко установлен на валу 15, заключенном в двух корпусах 16, и приводится во вращение от электродвигателя 17 через клиноременную передачу.Ось вращения планшайб 3 и 4 смещена 20относительно оси. вращения доводочного диска 14.Механизмы 5 для фиксации магнитопроводов, расположенных по окружности планшайб 3 и 4, состоят из корпуса 18 (фиг.3) 25и подвижной вилки 19, связанной штифтом20 со штоком 21, который находится поддействием пружины 22.Привод 7 шагового перемещения планшайб (фиг, 1) содержит пневмоцилиндр 23, ЗОподвижную рамку 24 с двумя упорами 25,Механизмы 9 для загрузки и 10 дляразгрузки магнитопроводов представляютсобой...

Номер патента: 494778

Опубликовано: 05.12.1975

Авторы: Моськин, Сигуньков

МПК: H01F 41/02

Метки: кольцевых, магнитопроводов, разрезки

...вызывает необходимость в дополнительной операции по доводке магнитопроводов в размер, а также увеличивает отходы лент из электротехнической стадии. Цель изобретения - повысить кач готавливаемых изделий, уменьшить ленты из электротехнической стали,Поставленная цель достигается те стороны выхода режущего инструме навливают ленту, ширина которой р соте магнитопровода, затем распола вращения режущего инструмента вн топровода и сообщают ему вращен рону магнитопровода. На фиг. 1 показан пример реализации способа подачи ленты: на фиг, 2 - размещение абразивного диска.Разрезка кольцевых магнитопроводов осуществляется следующим образом, Ленту 1 с бобины 2 подают с помощью устройства 3, лента поджимается к магнитопроводу 4...
