Широкополосный трансформатор

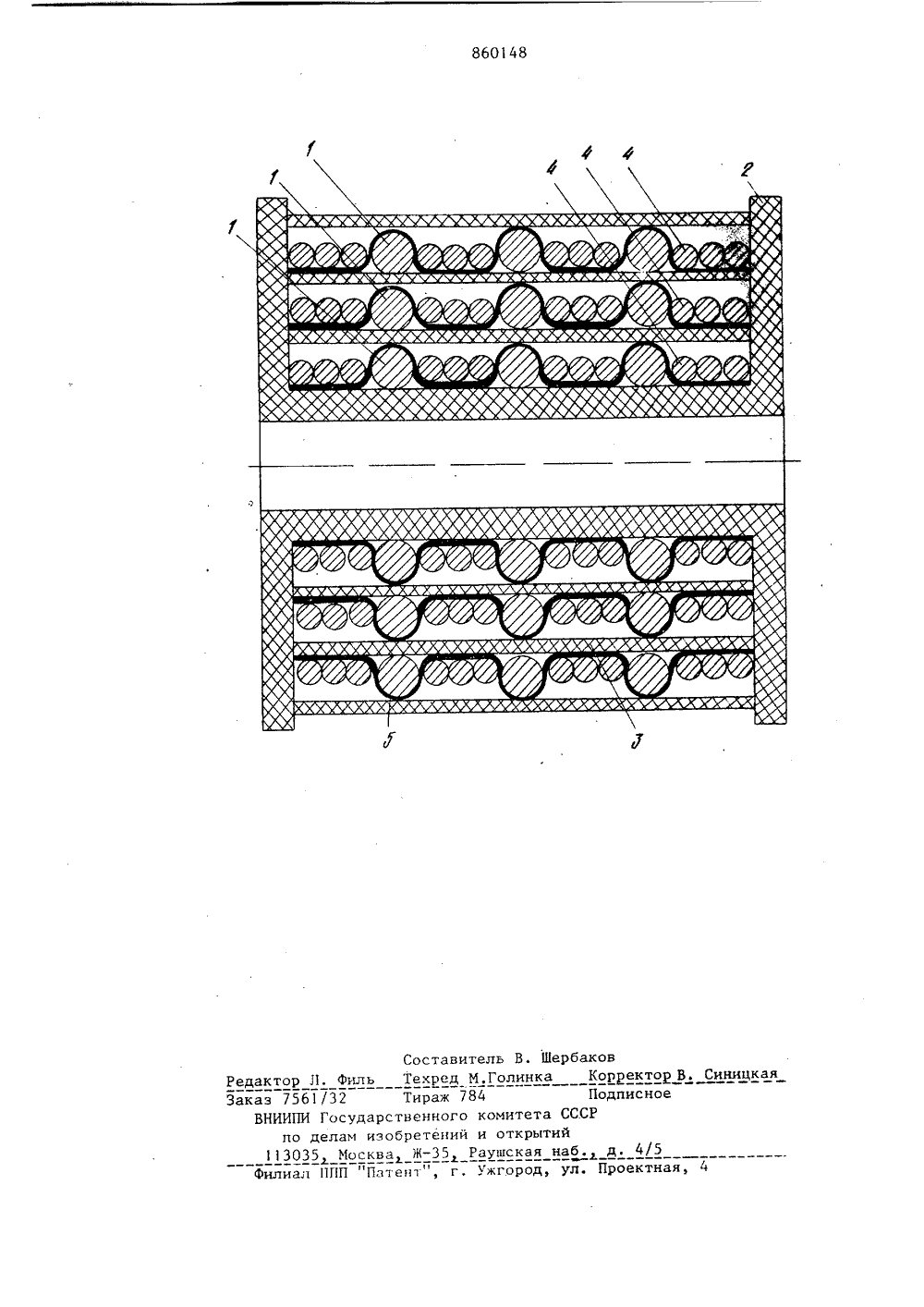

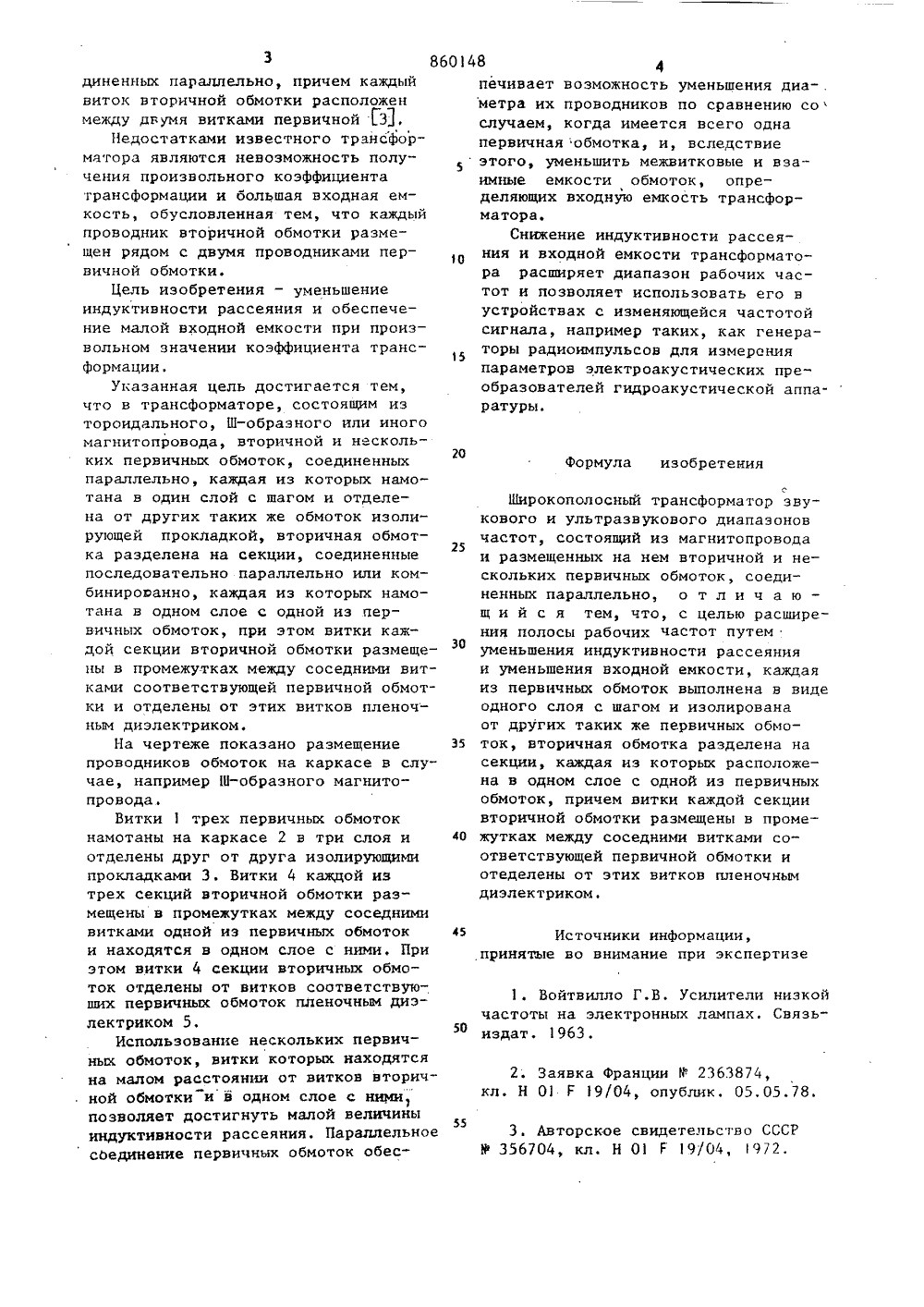

Союз СоветскихСоцидлистнчесиикРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 и 860148(22) Заявлено 21. 12. 79 (21) 2892380/24-07 с присоединением заявки РЙ -Геоударствеивй комитет СССР па делам изабретеиий и открытий(23) П риоритет ОпУбликовано 30, 08, 81, Бюллетень ЛЪ 32 Дата опубликования описания 30.08,81(72) Автор изобретения В. В. Иванютин Куйбышевский электротехнический ййститут связи(54) ШИРОКОПОЛОСНЫЙ ТРАНСФОРМАТОР Изобретение относится к радиотехнике и импульсной технике и может быть использовано в усилителях звукового и ультразвукового диапазонов частот, применяемых, например, в ультразвуковой и гидроакустической аппаратуре.Известны широкополосные трансформаторы, в которых для уменьшения индуктивности рассеяйия используются различные способы намотки, при которых достигается малое расстояние между витками первичной и вторичной обмоток 1 . Известен также широкополосный трансформатор, в котором первичная обмотка представляет собой спираль с несколькими витками плоского проводника, а вторичная обмотка состоит из нескольких пакетовразмещенных между соседними витками первичнойобмотки. Каждый из пакетов содержит две или несколько наложенных другФ на друга плоских спиралей, образован вных проводником обмотки 2 .Однако такой трансформатор нетехнологичен, имеет значительные потеримощности в результате протекания вихревых токов в плоском проводникепервичной обмотки и большую входнуюемкость, представляющую собой приведенные к первичной обмотке межвитковые емкости обеих обмоток и емкостипроводников пакетов вторичной обмотки на плоский (и поэтому обладающий значительной площадью) проводник первичной обмотки, Наличие большой входной емкости сужает диапазон 15рабочих частот этого трансформатора.Наиболее близким к предлагаемомуявляется широкополосный трансформатор, в котором первичная обмотка выполнена в виде двух пар обмоток, соединенных последовательно. Каждаяпара состоит из двух параллельно соединенных частей, Вторичная обмоткавыполнена в виде двух обмоток, сое3 86014 диненных параллельно, причем каждый виток вторичной обмотки расположен между двумя витками первичной ГЗ,Недостатками известного трансформатора являются невозможность полу 5 чения произвольного коэффициента трансформации и большая входная емкость, обусловленная тем, что каждый проводник вторичной обмотки размещен рядом с двумя проводниками первичной обмотки.Цель изобретения - уменьшение индуктивности рассеяния и обеспечение малой входной емкости при произвольном значении коэффициента трансформации.Указанная цель достигается тем, что в трансформаторе, состоящим из тороидального, Ш-образного или иного магнитопровода, вторичной и нескольких первичных обмоток, соединенных20 параллельно, каждая из которых намотана в один слой с шагом и отделена от других таких же обмоток изолирующей прокладкой, вторичная обмот 25 ка разделена на секции, соединенные последовательно параллельно или комбинированно, каждая из которых намотана в одном слое с одной из первичных обмоток, при этом витки каждой секции вторичной обмотки размещены в промежутках между соседними витками соответствующей первичной обмотки и отделены от этих витков пленочным диэлектриком.На чертеже показано размещение 35 проводников обмоток на каркасе в случае, например Ш-образного магнитопровода.Витки 1 трех первичных обмоток намотаны на каркасе 2 в три слоя и 0 отделены друг от друга изолирующими прокладками 3. Витки 4 каждой из трех секций вторичной обмотки размещены в промежутках между соседними витками одной из первичных обмоток 45 и находятся в одном слое с ними, При этом витки 4 секции вторичных обмоток отделены от витков соответствуюших первичных обмоток пленочным диэлектриком 5.50Использование нескольких первичных обмоток, витки которых находятся на малом расстоянии от витков вторичной обмотки и в одном слое с ними позволяет достигнуть малой величийы55 индуктивности рассеяния. Параллельное соединение первичных обмоток обес 8 4печивает возможность уменьшения диа- . метра их проводников по сравнению со случаем, когда имеется всего одна первичная обмотка, и, вследствие этого, уменьшить межвитковые и взаимные емкости обмоток, определяющих входную емкость трансформатора.Снижение индуктивности рассеяния и входной емкости трансформатора расширяет диапазон рабочих частот и позволяет использовать его в устройствах с изменяющейся частотой сигнала, например таких, как генераторы радиоимпульсов для измерения параметров электроакустических пре" образователей гидроакустической аппаратуры,формула изобретения Широкополосный трансформатор звукового и ультразвукового диапазонов частот, состоящий из магнитопровода и размещенных на нем вторичной и нескольких первичных обмоток, соединенных параллельно, о т л и ч а ю - щ и й с я тем, что, с целью расширения полосы рабочих частот путем уменьшения индуктивности рассеяния и уменьшения входной емкости, каждая из первичных обмоток выполнена в виде одного слоя с шагом и изолирована от других таких же первичных обмоток, вторичная обмотка разделена на секции, каждая из которых расположена в одном слое с одной из первичных обмоток, причем витки каждой секции вторичной обмотки размещены в промежутках между соседними витками соответствующей первичной обмотки и отеделены от этих витков пленочным диэлектриком,Источники информации,принятые во внимание при экспертизе1. Войтвилло Г.В. Усилители низкой частоты на электронных лампах. Связь- издат, 1963. 2. Заявка Франции Ф 2363874,кл. Н О 1 Г 19/04, опублик. 05,05.78. 3Авторское свидетельство СССРУ 356704, кл. Н 01 Р 19/04, 972,860148 т крыт Ужгород, ул. Проектная, ч л ППП Патент Составитель В. Редактор Л, Филь Текред М.Голинаказ 7561/32 Тираж 784 ВНИИПИ ГосУдарственного к по делам изобретений и 113035 Москва, ЖРа Филиа г
