Глущенко

Номер патента: 1400538

Опубликовано: 07.06.1988

Авторы: Асцатуров, Глущенко, Домбровский, Зборовский, Каймаков, Сенькин, Федотов

МПК: A01D 46/14

Метки: бункер, хлопкоуборочной

...9 встенке 5 трубчатого элемента Междунаружной поверхностью дна 7 бункераи упором 13, закрепленном на торцестержня 10, размещена предварительно сжатая пружина 14, обеспечивающаяусилие на стержень 10, направленноевниз.Аналогичные трубчатые элементыразмещены в ряд по дну бункера. Привод их возвратно-поступательного перемещения выполнен в виде эксцентриков 15, закрепленных на валу 16, который опирается на подшипниковые опоры 7, размещенные на дне бункера.С валом 26 жестко связан рычаг 18,снабженный с другого конца шарниром 19, С шарниром 19 связан шток 20гидроцилиндра 21, закрепленного шарнирно на опоре 22, связанный с дномбункера 7.Длина упругих гибких элементов 12назначается исходя из того, чтобыпри максимально возможном перемещении...

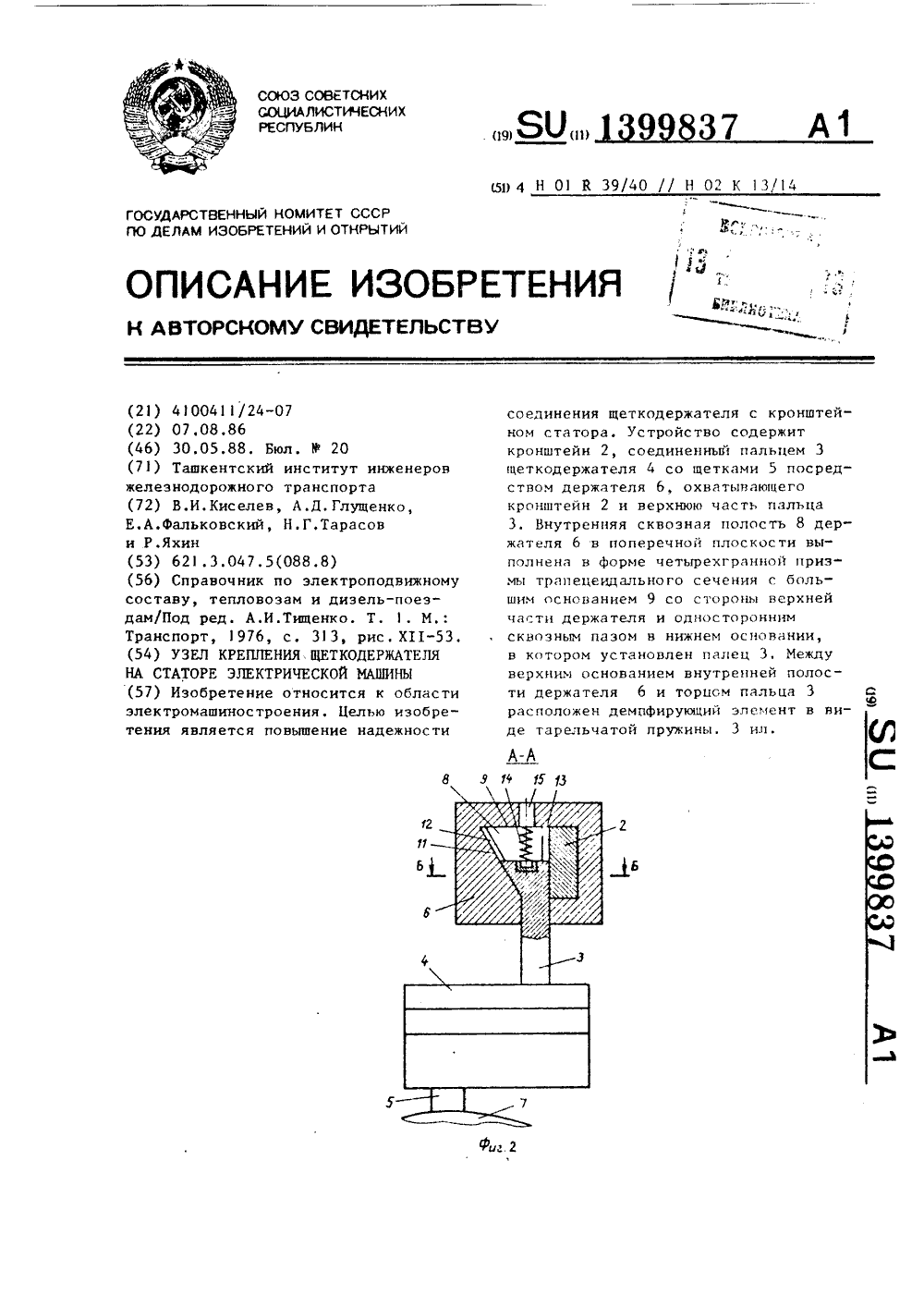

Номер патента: 1399837

Опубликовано: 30.05.1988

Авторы: Глущенко, Киселев, Тарасов, Фальковский, Яхин

МПК: H01R 39/40

Метки: крепления, статоре, узел, щеткодержателя, электрической

...элемент 14 типа тарельчатой пружины.Сборка узла крепления щеткодержа О теля электрической машины осуществляется следующим образом,В паз 13 кронштейна 2 статора 1 электрической машины вставляется палец 3, второй конец которого запрес сован в обойму щеткодержателя 4. Затем кронштейн 2 и палец 3 охватываются держателем 6 путем перемещения его к статору . При этом держатель располагают так, чтобы открытая сторона паза О была расположена в нижней части держателя и направлена к статору 1. При перемещении держателя 6 к статору 1 палец 3, вставленный в паз 13 кронштейна 2, средней частью входит в паз 1 О, а верхняя часть пальца размещается во внутренней полости 8 держателя 6. Предварительным сжатием технологическим болтом (не показан)...

Номер патента: 1397350

Опубликовано: 23.05.1988

Авторы: Алимова, Блажко, Бондаренко, Глущенко, Пилипенко, Сливинский

МПК: B62D 25/16

Метки: брызговик, средства, транспортного

...средства. 15Самосвальное транспортное средствосодержит раму, включающую в себя лонжерон 1, с расположенными на ней кузовами 2, которые с помощью опорныхкронштейнов 3 оперты на раму, и снабжено колесами 4. Колеса 4 в своейверхней части прикрыты гофрированнымибрызговиками 5, внутренняя кромка 6которых жестко закреплена на лонжероне 1 рамы, а внешняя кромка 7 жестко присоединена к стержню 8, Стержень 8 подвижно расположен в имеющем цилиндрическую форму телескопическом кронштейне 9, жестко закрепленном на лонжероне 1 и подпружиненном пружиной 10.30Брызговик транспортного средстваработает следующим образом.При самосвальной выгрузке кузов 2поворачивается относительно опорногокронштейна 3 по стрелке А (фиг.З) ивзаимодействует своим днищем с...

Номер патента: 1396995

Опубликовано: 23.05.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Ташболтаев, Токарев, Тян, Хон, Щербинин, Юлдашев

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...машины по стрелке А вдоль оси 00 кусты хлопчатника 15 с 40 листьями 16, ветвями 17, коробочками хлопка 18 и курака 19 взаимодействуют с кустонаправителями 3 и пустотелыми направителями 4. Последние за счет сжатия пружин 9 поворачиваются вокруг шарниров 5 и, сближаясь между собой, располагаются параллельно оси 00 (показано пунктиром). При этом шиберы 14 через рычажную систему 13 ВыдВигаются.из ВоздухОВОдОВ 7 В на правлении Ч, и во внутренних прост ранствах б направителей 4 создается разрежение за счет отсоса воздуха из последних Вентилятором Й по стрелкам В и 1 В результате этого листьЯ 16, имеющие гораздо большую поверхностную площадь по сравнению с ветвями 17, коробочками хлопка 18 и курака 19, прилипают к отверстиям В...

Номер патента: 1396994

Опубликовано: 23.05.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Ташболтаев, Тян, Хон, Юлдашев

МПК: A01D 46/14

Метки: аппарата, вертикально, механизм, рабочей, хлопкоуборочного, шпиндельного, щели

...средства регулирования имеет винтовую пару 10 и шарнирно смонтированную на каркасе систему рычагов 11, соединенных с вертикальными брусьями 5 рамок 4.45Вертикальные рабочие органы 3 могут быть выполнены в виде шпиндельных барабанов и иметь щеточные вертикальные съемники 12, привод которых осуществляется от ВОМ через систему поводков и зубчатых колес (фиг.2).При работе хлопкоуборочной машины на первом или втором сборе хлопка возникает необходимость в регулировке ширины и длины рабочей щели аппа 55 рата. При увеличении ширины рабочей щели, т.е. при увеличении расстояния между рамками 4, вращают гайку винтовой пары 10 и перемещают стержневой элемент 7 по стрелке А, при этом толкатели 8 воздействуют на горизонтальный брус 6 подвижной рамки...

Номер патента: 1396993

Опубликовано: 23.05.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Ташболтаев, Тян, Хон, Юлдашев

МПК: A01D 46/14

Метки: аппарата, патрубок, хлопкоприемный, хлопкоуборочного

...следующим образом.50После обработки кустов хлопчатника9 передними и задними шпиндельнымибарабанами 2 часть долек, потерявпрочность связи со створками не наматывается на шпиндель и остается накустах. При поступательном движениихлопкоуборочной машины вместе с аппаратом вдоль рядков куст хлопчатника9 попадает в зону колкового барабана 3, где колками 10 прижимается к шпиндельному барабану 2 для последующейобработки. В момент выхода куста хлопчатника 9 из рабочей зоны колками 10захватываются оставленные на кустахлетучки 5 хлопка. Вращающийся колковый барабан 3 транспортирует прилипшие на колки 10 летучки 5 в зону всасывающего воздушного Факела окна 8.При подходе к окну 8 летучка 5 хлопка, имеющая слабую связь с колком 10,увлекается в щелевое...

Номер патента: 1395189

Опубликовано: 15.05.1988

Авторы: Асцатуров, Глущенко, Домбровский, Зборовский, Каймаков, Сенькин, Ташболтаев, Федотов

МПК: A01D 46/14

Метки: бункер, хлопкоуборочной

...и поступательное движе- фния, уплотняя хлопок в бункере. 3 ил,1395189и поступательное движения. На фиг.2 показаны среднее положение лопасти 8 (позиция 1) и два крайних (позиция 11 и 111), соответствующих полностью втянутому и полностью выдвинутому положениям штока гидроцилиндров 3 привода.Реверсирование потока жидкости, вызывающее в свою очередь изменение направления движения уплотняющей лопасти, осуществляется автоматически. Для заполнения бункера хлопкоуборочной машины осуществляется 100-120 циклов уплотнения (первый цикл - это перемещение лопасти из положения 11 через положение 1 в положение 111 и обратно (фиг.2), Зона контакта уплотняющей лопасти с хлопком-сырцом, расположенном в бункере, до ее крайнего положения (11 или ЕЕЕ)...

Номер патента: 1394387

Опубликовано: 07.05.1988

Авторы: Гирнык, Глущенко, Горелов, Ткаленко

МПК: H02P 5/16

Метки: постоянного, электропривод

...который отключает ключевой усилитель 2. Поскольку в этот момент внешнее напряжение с электродвигателя 1 снято, то на нем возникает напряжение, равное электродвижущей силе, которая пропорциональна частоте вращения ротора. Это напряжение через включенный стробируемый усилитель 4 поступает на формирователь 5 пилообразного напряжения, По окончании тактового импульса 8 напряжение 9 (фиг, 2) на выходе формирователя 5 пилообразного напряжения начинает линейно спадать,и в момент сравнения его с порогом10 дискриминатора 6 последний срабатывает и включает ключевой усилитель 2. Чем больше частота вращенияротора электродвигателя 1, тем больше его электродвижущая сила, темот большего значения спадает напряжение 9 на выходе формирователя...

Номер патента: 1394205

Опубликовано: 07.05.1988

Авторы: Глущенко, Лебедев, Махонин, Соболь

МПК: G05F 1/30

Метки: переменного, стабилизации

...отклонения входного напряжения от заданного выходного напряжения, а фаза изменяет Б ся на 180 при изменении знака отклонения входного напряжения от заданного выходного. В левом плече моста соединены последовательно линейный элемент (резистор) 9 и лампочка 13 30 накаливания (нелинейный элемент) . В правом плече моста соединены последовательно лампочка 13 накаливания и линейные элементы (резисторы) 10 и 11. Сопротивление лампочек накаливания изменяется прямо пропорционально величине действующего значения тока, проходящего через них. Величина рабочего тока лампочек накаливания выбирается равной 35-403 номинально го значения.Устанавливают величину входного напряжения, равную заданной величине выходного напряжения, и переменным резистором...

Номер патента: 1393681

Опубликовано: 07.05.1988

Авторы: Алимова, Глущенко, Сливинский, Тульчинская

МПК: B60P 1/28

Метки: грузов, легковесных, перевозки, средство, транспортное

...на днище 2, Концы тросов 13 попарно связаны между собой через пружины 17 растяжения. На тросах шарнирно установлены Фиксаторы положения в виде планок 18 с отверстиями 19, в которыхразмещены запорные костыли 20, взаимодействующие с отверстиями кронштейнов 21, жестко установленных на днище 2 кузова 1, К основным торцовымбортам 4 присоепинены гидроцилиндры22, штоки 23 которых связаны с тросом24, прикрепленным к платформе 15.Транспортное средство работаетследующим образом,Для выгрузки легковесного груза4 с(хлопка-сырца) из кузова, например,влево (Фиг.2) открывают левый основной боковой борт 3, затем вручнуюудаляют эапорные костыли 20 с правойстороны кузова, Подают давление вгидроцилнндры 22, что способствует 50перемещению штоков 23, Штоки...

Номер патента: 1393371

Опубликовано: 07.05.1988

Авторы: Глущенко, Диденко, Рыбалко, Ярошенко

МПК: A01K 5/02

Метки: бункер, кормов, сыпучих

...угол между касательной к поверхности стойки и осью транспортирования корма (Фиг. 6) на 3 - 5 превышает угол трения между транспортируемым кормом и материалом стойкиМаксимальное значение угла примерноравно величине угла подъема винтовойлинии шнека.Закреплены стойки к кожуху 27вертикального шнека 4 при помощи болтон. В местах присоединения отсека ккорпусу выполнены впадины в кожухес целью увеличения "живого" сечениякожуха в месте установки нижней опоры вертикального шнека 4.Концевая опора горизонтальногошнека 3 (Фиг. 7) имеет две стойки28, которые расположены по разныестороны от вертикальной оси сечениягоризонтального шнека 3 через 60В верхней части вертикальный шнек4 с помощью гибкого. нала 29 лопаст"ными винтами (Фиг8) соединен...

Номер патента: 1389872

Опубликовано: 23.04.1988

Авторы: Глущенко, Гусаров, Забелин, Морозов

МПК: B05B 17/06

Метки: вихревая, форсунка

...соплом 3 и установленный в камере 1 соосно с выпускным соплом 3 патрубок 4 подачи жидкости. Обращенный к соплу 3 конец патрубка 4 выполнен с заостренной внешней кромкой 5. Диаметры выходного отверстия патрубка 4 и выпускного сопла 3 связаны соотношением ао 0 6(о,5А520 где Й - диаметр выходного отверстия патрубка 4;дс - диаметр отверстия выпускного сопла 3;5 с - площадь поперечного сечения вы 25пускного сопла 3;Я. - суммарная площадь поперечныхсечений тангенциальных каналов.Длина г, осевого выпускного сопла 3 выбрана равной 0,3 - 1,0 его диаметра дс, а обращенный к соплу 3 конец патрубка 4 установлен от выходной кромки сопла 3 на расстоянии К выбранном равным 0,5 - 2,0 длины 1 сопла 3.Вихревая форсунка работает следующим...

Номер патента: 1389717

Опубликовано: 23.04.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Соколов, Токарев, Тян, Хон

МПК: A01D 46/14, G01M 15/00

Метки: аппаратов, вертикально-шпиндельных, имитационных, испытаний, исследовательских, машин, стенд, хлопкоуборочных

...имитаторов 2 кустов хлопчатника содержит25 расположенную внутри него продольную криволинейную направляющую 4 и имеет в поперечном сечении профиль реальной грядки междурядья хлопчатника, при этом элемент 3 продольного перемещения имиЗо таторов 2 кустов хлопчатника выполнен из отдельных, связанных между собой упругими элементами 5 секций 6, размещенных на подпружиненных посредством имеющих приспособления для регулирования усилия сжатия (не обозначено) пружин 7 катках 8.Секции 6 элемента 3 продольного перемещения имитаторов 2 кустов хлопчатника снабжены имеющими приспособление для регулирования усилия сжатия (не обозначено) пружин 9 роликами 10 для взаимодействия с продольной криволинейной на правляющей 4. Перемещение секций 6 на...

Номер патента: 1382618

Опубликовано: 23.03.1988

Авторы: Глущенко, Кучук-Яценко, Малахов, Мартыненко, Пономарь, Постолатий, Солодовников, Старостин, Швец

МПК: B23K 11/04

Метки: грата, контактной, наружного, сварке, стыковой, труб, удаления

...равноплечих двуплечих рычагов 6. Верхние плечи двуплечих рычагов 16 снабжены упорами 17. Нижние плечи двуплечих рычагов 16 удерживаются пружинами 18 растяжения, которые укреплены своими вторыми концами на щеках 4 и 5.Устройство работает следующим образом.В процессе зажатия трубы 9 в губках шток 9 цилиндра 10 зажатия вместе с траверсой 8 опускается. Серьги 6 и 7 поворачиваются ближе к горизонтальному положению, тем самым отводя от середины верхние плечи зажимных щек 4 и 5, врац 1 ая их вокруг оси 11. Нижние плечи зажимных щек 4 и 5 сближаются между собой, а вместе с ними сближаются резцы 13 и двуплечие рычаги 16 с резцами 14. При этом происходит зажатие трубы 19 губками и одновременно труба 19, нажимая на упоры 17 верхних плеч двуплечих...

Номер патента: 1382432

Опубликовано: 23.03.1988

Авторы: Глущенко, Горобец, Макашов, Сливинский, Цибиногин

МПК: A01D 46/16

Метки: магнитный, привод, хлопкоуборочной, шпинделей

...системы 1, расположенной во внутренней части шпнндельного барабана 15, где с помощью постоянного магнита 10 и полу- колец 7 и 8 образуют магнитную цепь. При этом .шлицы б валиков 3 и шлицы 5 полуколец 7 и 8 образуют противоположные магнитные полюса М и Б,которые через воздушный зазор притягиваются друг к другу с силой Р, Этопроисходит за счет того, что полукольца (магнитопроводы) 7 и 8 имеютмежду собой зазор 3 , который исключает шунтирование магнитного потокапостоянного магнита 3 между егополюсами И и Б. При этом для соблюдения указанного условия зазордолжен быть не менее пятикратной величины от воздушного зазора между валиками 3 и полукольцами 7 и 8. В то жевремя для реализации максимальных значений усилий Р внутренние поверхности...

Номер патента: 1382431

Опубликовано: 23.03.1988

Авторы: Абдурахманов, Аблялимов, Арипходжаев, Глущенко, Соколов, Ташболтаев, Токарев, Хон

МПК: A01D 46/08

Метки: подборщик, хлопка

...вращение шестерней 18. Для улучшения копированиярельефа междурядья между тягой 19и каркасом 20 установлена пружина 21.При движении хлопкоуборочной машины по полю внутренние 5 и внешние6 диски с упругими спиралеобразнымиэлементами 10 обкатывают поверхностьмеждурядья по стрелке Б, накалывают дольки хлопка на хлопкозацепы 11 итранспортируют их в зону съема. Привходе в зону съема каждый ролик 13упругого элемента 10 прокатываетсяпо выступу 15 и совершает 0,5-1,0оборот вокруг своей оси, скручиваяспиралевидный упругий элемент 10,Далее ролик 13, попадая во впадину16, резко раскручивается за счетсил упругости элемента 10 и выбрасывает хлопок с хлопкоэацепов 11 взону действия всасывающего факелапо стрелке В.Улучшению вкалывания зубьев 11в дольки...

Номер патента: 1378799

Опубликовано: 07.03.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Соколов, Ташболтаев, Токарев, Тян, Хон, Щербинин, Юлдашев

МПК: A01D 46/14

Метки: аппарата, барабан, хлопкоуборочного, шпиндельный

...аппа ата; на фиг.- , " х. 2 - то же, В составе хба )абак хлопкоубороча содержит верхний иДЕ 1 Рс и иволами, шпин ний 2 лиски с прЗ ДИСКОВ ВЫПОЛНЕН П этом один из л4,становленцоб азные шпинделиКонусоо ра,.ностью вращенияли 4 дисков1 н 2 с Возможноеов 3, причем шпинде валы 5, сопряженнь 1 е междуинной перелачи.его 1 и нижнего 21 и В ащении верхнего3 ащак)т шпинделипшиндели 4 забии иволы1)аробочек далеев эбочую зону, ш 1г) зг .,. Илелей 4 черезгок из )аскрытых ко В зоне сьема хлоп)г) ЗГ . ,.К СО ШПИНЛ 2нимается съемнико м 7 и подаете 8 Проходя черезся в приемную камерук ст хлопчатника 10 обб ваб и попшинлельными ара ажим ается име ввиду того,наиболее благоп иятноиорм1 и 2 становлены поод углом одинугом . Съем...

Номер патента: 1376973

Опубликовано: 28.02.1988

Авторы: Аблялимов, Глущенко, Нечкин, Сливинский, Токарев, Тян, Хон

МПК: A01D 46/14

Метки: аппарата, барабан, колковый, хлопкоуборочного

...из пустотелого вала 7, снабженного каналом 8, монолитных колков 9 и пустотелых колков 10. Колки 9 и 10 жестко закреплены на пустотелом валу 7. Задний колковый барабан 6 подвижно крепится к каркасу 1 с помощью подшипников 11, верхней опоры 12, нижней опоры 13 и кронштейна 14. На пустотелом валу 7 жестко закреплена приводная шестерня 15. С помощью переходника 16 канал 8 пустотелого вала 7 сообщается с воздуховодом 17. Направитель 18 жестко закреплен на каркасе 1 хлопкоуборочного аппарата. На фиг. 2 показаны также профиль грядки 19 с гребнем 20, куст 21 хлопчатника и хлойок-сырец 22, расположенный на гребне 20 грядки 19.Хлопкоуборочный аппарат работает следующим образом.При движении хлопкоуборочного аппарата по стрелке Б (фиг. 1)...

Номер патента: 1375636

Опубликовано: 23.02.1988

Авторы: Бойко, Возный, Волянский, Глущенко, Кендис, Токунов, Хейфец

МПК: C09K 7/00

Метки: буровых, добавка, растворов, смазочная

...и декстрамина получают путем взаимодействия синтетических жирных кислот фракции С -С (2 моль) и декстрамина (1 моль) при нормальном 24О давлении и температуре 180-200 С в течение 3-6 ч, Они представляют собой пасту темно-коричневого цвета плотностью О, 98 г/см . Температураоразмягчения 15 С, вязкость по Энгле ру при 80 С 35-38.В качестве СЖК фракции С, -С можно использовать кубовые остатки производства СЖК.Декстрамин является побочным про дуктом при производстве левомицитина.В качестве растворителя нитроаминоэфиров может быть использован керосин, дизельное топливо и др.В таблице приведены данные, иллюстрирующие влияние смазочной добавки на технологические свойства буровых растворов.П р и м е р. В трехгорлый реактор, снабженный...

Номер патента: 1374081

Опубликовано: 15.02.1988

Авторы: Глущенко, Демьяненко, Киселев, Хромов

МПК: G01M 17/00

Метки: вагонов, диагностики, железнодорожных, стенд, тележек

...устанавливается колесами над опорнымироликами 7 и 8, С помощью пневмоцилиндров рельсы опускают так, чтобыколеса 9 гребнями оперлись на ролики 407 и 8. После этого подают питаниеэлектродвигателю 18, который с помощью звездочек 16 и 17 вращает ролики 7, а вместе с ними колесные пары9 тележки 10. При вращении колес 9 45за счет пружинных элементов 3 и 13,14 тележка 10 вагона совершает пространственные колебания вместе с опорной плитой 1 относительно основания2 стенда, 50Стенд создает:вертикальные колебания при перемещении плиты 1 на пружинных элементах 3, по которым диагностируется состоя ние подшипников букс; поддергивание рам тележек относительно рам вагонов (колебания галопирования) при колебаниях плиты 1 относительно тел 4 качения...

Номер патента: 1374080

Опубликовано: 15.02.1988

Авторы: Глущенко, Дрынкин, Федотов

МПК: G01M 17/00

Метки: блоков, диагностики, колесно-моторных, локомотива, стенд

...Вертикальная сила через ролик будет нагружать стенд, а горизонтальная будет стремиться продвинуть ролик в сторону действия. Минимальное значение горизонтальной силы составит примерно десятую часть от усилия в точке касания. Так как трение качения катков 8 по верхней части 14 дополнительной плиты незначительно, то указанная сила, передаваясь через опорный ролик 3, подшипниковый узел 2, опорную плиту 1, шарнир 5 и пакеты тарельчатых пружин 6 на промежуточную плиту 7, передвинет ее по каткам 8 до соприкосновения с гребнем бандажа 4 второго опорного ролика 3, При этом силы, действующие на него, будут аналогичны описанным с тем отличием, что горизонтальная составляющая будет направлена в противоположную сторону, Стенд будет стремиться к...

Номер патента: 1371594

Опубликовано: 07.02.1988

Авторы: Глущенко, Горобец, Макашов, Сливинский, Цибиногин

МПК: A01D 46/16

Метки: магнитный, привод, хлопкоуборочной, шпинделей

....:нцзд ппиндлей хлспкоуборочной ма ,.1фпи цбрджсн шииндельный бдрд.;ь 1 ицдцх, вид сбоку; нд фиг. 2 разААпдфи 1.М), нитный привод шпинделей хлопко. црчнцй чдшины состоит из полуколец ,нигнрцвцдддля обратного вращения ;:индслси " и из полуколец магнитопроих прямсгс вращения, между которыми ;)спцлцжны постоянные магниты 4. 1 цлукц,ьцд мдгиитопровцдови 3 связаны рьрпжныпланки 5 с каркасом аппарНд каркасе аппарата 6 в подшиппк 7 дкренлн вал 8 шпиндельного бараб;д , в кцтцрцч подвижно расположены ,цки О ппиндслси 2, причем валики 1 О , :,жны лидчи 1, д пцлукольца магиорцвцдсви 3 плицами 1). На ва О ичк Гся ци 13, рдсполцжнны ;.Гни кц н кцрпусдх подшипников 14 поц кон 16, устдпцв.нных подвижно нд нанзсльнцго бдрдбднд 9.другой с ц 1 цнсвнысси...

Номер патента: 1371593

Опубликовано: 07.02.1988

Авторы: Аблялимов, Глущенко, Сливинский, Токарев, Хон

МПК: A01D 46/16

Метки: орган, рабочий, хлопкоуборочной

...хлопкоуборочных аппаратах.Целью изобретения является повыц(ение эксплуатационной надежности.На фиг. 1 показан рабочий орган, разрез; на фиг. 2 - узел 1 на фиг. 1.Рабочий орган хлопкоуборочной машины состоит из ролика 1, запрессованного в пусто- тельный стержень 2, внутри которого раз мешен демпфирую(ций элемент 3. В стержне 2 выполена винтовая сквозная канавка 4, в которую уложен захватывающий элемент 5, выполненный в виде упругого стержня круглого сечения с зубцами 6, а стенки винтовой канавки 4 покрыты фрик. ционным материалом 7. Упругий стержень захватывающего элемента 5 контактирует с демпфирующим элементом 3 и стенками винтовой канавки 4, при этом зубцы 6 выступают за наружную поверхность пустотелого стержня 2. Рабочий орган...

Номер патента: 1369862

Опубликовано: 30.01.1988

Авторы: Герштейн, Глущенко, Кириевский, Комашня, Черкасский

МПК: B22C 9/08, B22D 27/20, B22D 7/12 ...

Метки: литейная, литья, суспензионного, форма

...8 через вспомогательный канал 9 подаются дисперсные частицы 10 (микрохолодильники и т,п.), которые захватываютсяпотоком металла и поступают в рабочуюполость б. Вследствие сужения струирасплава 1 скорость его движения увеличивается и обеспечивается устойчивый захват частиц 10. Вспомогательный канал 9 сообщен со стояком 4 поддросселем 7 на уровне верхней горизонтальной плоскости 11 рабочей полости б, что позволяет держать свободной от металла зону стояка 4 поддросселем 7 в течение всего периодазаливки и регулировать процесс успензионного литья в широких пределах.Соотношение между внутренними диаметрами дросселя 7 и стояка 4, равное 0,75-0,85, определяется гидродинамикой движения расплава 1. Увеличение указанного соотношения...

Номер патента: 1368234

Опубликовано: 23.01.1988

Авторы: Бережной, Вайншток, Глущенко, Гордиенко, Петрик, Святошнюк

МПК: B65G 23/44

Метки: двухцепного, конвейера, натяжная, станция

...ней с возможностью взаимодействия с одним из колен оси.8234 5 1 О 15 20 25 30 35 40 45 50 55 На фиг. 1 изображена натяжная станция двухцепного конвейера в пред- пусковом состоянии при одинаковых первоначальных длинах тяговых цепей, вид сверху; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Натяжная станция двухцепного конвейера включает корпус 1 с закрепленными на нем опорами 2, в которых смонтированы натяжные винты 3, соединенные между собой цепной передачей 4 для обеспечения их синхронного вращения, причем один иэ натяжных винтов 3 снабжен приводом, например рукояткой 5. Для демпфирования перегрузок в тяговых цепях 6 натяжные винты снабжены пружинами 7. На натяжных винтах 3 смонтированы гайки 8, снабженные шарнирно...

Номер патента: 1367904

Опубликовано: 23.01.1988

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Токарев, Тян, Хон

МПК: A01D 46/16

Метки: аппарата, хлопкоуборочного, шпиндель

...упругие шайбы 10 и 11 со спиралеобразными пазами .12 и уложенными в последних эаправоч ными концами 13, захватывающего элемента 14, снабженного зубцами 15.Элемент 14 надет на пустотелый стержень 1 с зазором. 25Шпиндель хлопкоуборочного аппарата работает следующим образом,В процессе работы хлопкоуборочного аппарата пустотелый стержень 1, захватывающий элемент 14 и зубцы 15 вра щаются по направлению стрелки С или в противоположном направлении вследствие поочередного взаимодействия ролика 3 с механизмами прямого и обратного вращения шпинделей (не показа 35 но). При этом захватывающий элемент 14 под воздействием сил инерции, возникающих от реверсирования вращения и технологических нагрузок (перегрузок) от кустов хлопчатника, съемников,...

Номер патента: 1367903

Опубликовано: 23.01.1988

Авторы: Аблялимов, Глущенко, Сливинский, Соколов, Токарев, Тян, Хон, Щербинин

МПК: A01D 46/16

Метки: аппарата, привод, хлопкоуборочного, шпинделей

...(не показано) по стрелке Аотносительно центра 0 ролики 8, перемещаясь по стрелке С, набегают наэлементы 7 трубчатой формы,и за счетсил трения, возникающих в местах контактирования роликов 8 с последним,вращаются по направлению Б вокругсобственной оси 04, причем пружина 3растяжения прижимает упругий стержень1 к роликам 8. Под воздействием касательных усилий, возникающих от пе 5 10 15 20 25 30 дельного барабана по стрелке. А пружи"на 3, растягиваясь прижимает ЭТФ 7фрикционной дорожки к роликам 8,В случае остановки аппарата перемещение роликов 8 прекращается и касательные усилия, действующие на ЭТФ 7,исчезают, что повышает надежностьработы шпинделя. 1 ил,. 2ремещения последних по стрелке С, элементы 7 трубчатой формы также перемещаясь в...

Номер патента: 1363381

Опубликовано: 30.12.1987

Авторы: Глущенко, Киселев, Тульчинская, Фальковский

МПК: H02K 3/52

Метки: катушка, полюсная, постоянного, электрической

...охватывающий крайний виток 3 иприпаянный к нему низкотемпературным припоем ПОСсо стороны последующих витков .4. Изолированными замковыми шайбами крайний виток соединяется с соседним витком катушки (не показано). Между концами вывода 2 катушки и крайним витком 3 со стороны крепления межкатушечного провода 5 устанавливается демпЬирующий элемент 6 из высо-. котемпературной резины, Наконечник межкатушечного провода 5 соединяется 25 болтовым креплением 7 с концами вывода 2 катушки и упругим элементом 8, расположенным между слоями витков катушки. Упругий элемент может быть выполнен в вице штампованной пластины из пружинной стали, армированного стекловолокна, стеклопластика и т.п.Инерционные нагрузки элементов соединения вывода катушки с...

Номер патента: 1362415

Опубликовано: 30.12.1987

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Токарев, Тян, Хон

МПК: A01D 46/14

Метки: аппарата, хлопкоуборочного, шпиндель

...в рабочую зону (где хлопок-сырец наматывается на шпиндель), шпиндель, вращаясь вокруг собственной оси против стрелки С, перемещается в направлении Д, а элементы шпинделя занимают соответствующие положения, как показано на фиг. 1 - 4, Продолжая перемещаться по направлению стрелки Д, верхний конец винта 15 входит в соприкосновение с криволинейной направляющей 21, в результате чего винты 15 и 16 опускаются по стрелке К, . при этом пружины 19 и 20, упруго деформируясь, сжимаются. Винты 15 и 16, опускаясь, воздействуют на втулки 9 и 11 25 30 35 посредством длинноходовых резьб 13 и 14, поворачивают втулки в направлениях Е, Ж, чем способствуют удалению зубчатой спирали 6 с зубцами 7 от пустотелого стержня 1 по всей высоте последнего до...

Номер патента: 1359629

Опубликовано: 15.12.1987

Авторы: Белый, Гламаздин, Глущенко, Засядько

МПК: F28D 15/02

Метки: заправочный, тепловой, трубы, узел

...полости 3 трубы 1 поперечной перегородкой 4 с отверстием 5. Расположенный над перегородкой 4 уплотнительный элемент выполнен в виде мембраны 6 и контактирует с пробкой 7 через металлический диск 8. Укрепленный в перегородке 4 через шайбу 9 посредством прижимного стакана 10, имеющего резьбовое соединение. с перегородкой 4 и пробкой 7, имеющей углубление под ключ 11, колено 1 образный заправочный канал 12 сообщен с отсеком 2, Заправочный узел содержит также металлическое кольцо 13 и кольцевой паз 14 для пружины 15.Заправочный узел тепловой трубы работает следующим образом.В заправочном положении (фиг. 1) при подсоединенном к заправочному каналу 12 штуцере пробка 7 находится в верхнем положении, что позволяетЮ 35 ,мембране 6, поджатой к...
