Номер патента: 1578503

Опубликовано: 15.07.1990

Авторы: Глущенко, Поволоцкая

МПК: G01J 1/06, G01J 1/50

Метки: ультрафиолетовая, фотометрическая

...15 на самописец16 (типа КСП),Установка работает следующим образом,1578503. Электромотор 8 обеспечивает вращение поворотного диска 4 с закрепленной на нем дугообразной стойкой 6, Стойка 6 в процессе вращения периоди 5 чески затеняет расположенный в центре поворотного стола детектор 1 оптического излучения. В пропессе вращения один из ограничителей 9 хода,расположенных на окружности диска 4, 1 О нажимает на один из концевых выключателей 10, закрепленных на электромоторе 8. В результате происходит реверс электромотора 8. Затем, двигаясь в обратном направлении, второй ограничитель 9 хода нажимает на концевой выключатель 11, в результате чего реле 12 реверса осуществляет реверс электромотора 8. Изменение интервала времени между...

Номер патента: 1576837

Опубликовано: 07.07.1990

Авторы: Глущенко, Кузьмин

МПК: G01B 7/02

Метки: размеров, роторе, транспортном

...считывание, через определенное количество импульсов (К ) штифт 5упора 4 отклоняет первое плечо 3 контрольного щупа 1, а второе плечо 9включает датчик 11, Также проверяетсячисло импульсов на других позициях ротора транспортного ротора 7.5 1576837 бПри выполнении условия К,"К=Ктранспортный ротор 7 считается налаженным, При несоблюдении данного равенства необходимо изменить положение,штифта 5 на упоре 4, для этого достаточно открутить фиксирующую гайку 8,повернуть упор 4 в зависимости отколичества импульсов в ту или другуюсторону, зафиксировать гайкой 8 ипровести проверку заново.После нападки транспортного ротора7 переналадка на другую деталь будетуже осуществляться переключателями 34При изменении диаметра детали относительно эталонной...

Номер патента: 1574895

Опубликовано: 30.06.1990

Автор: Глущенко

МПК: F03B 13/12

Метки: волновая, энергетическая

..."Патент д, ул, Гагарина,10 ж Изобретение относится к гидроэн ргетике и может быть использовано в олновых энергетических установках.Цель изобретения - расширение диапазона работы установки.На фиг,1 представлена волновая энергетическая установка, вид сверху; на фиг.2 - сечение А-А на фиг.1. 10, Волновая энергетическая установка сорержит входное волноприемное устройство, выполненное в виде расположе ного над уровнем воды желоба 1 15 повключенного к накопительному рееервуару 2 с гидроагрегатом 3, Кроме того, установка снабжена дополнительнь 9 и волноприемными желобами 4, присоединенными к боковым стенкам 20 основного желоба 1, боковые стенки о навного и дополнительных желобов с абжены наклонными к уровню воды п оскостями 5, а основания всех...

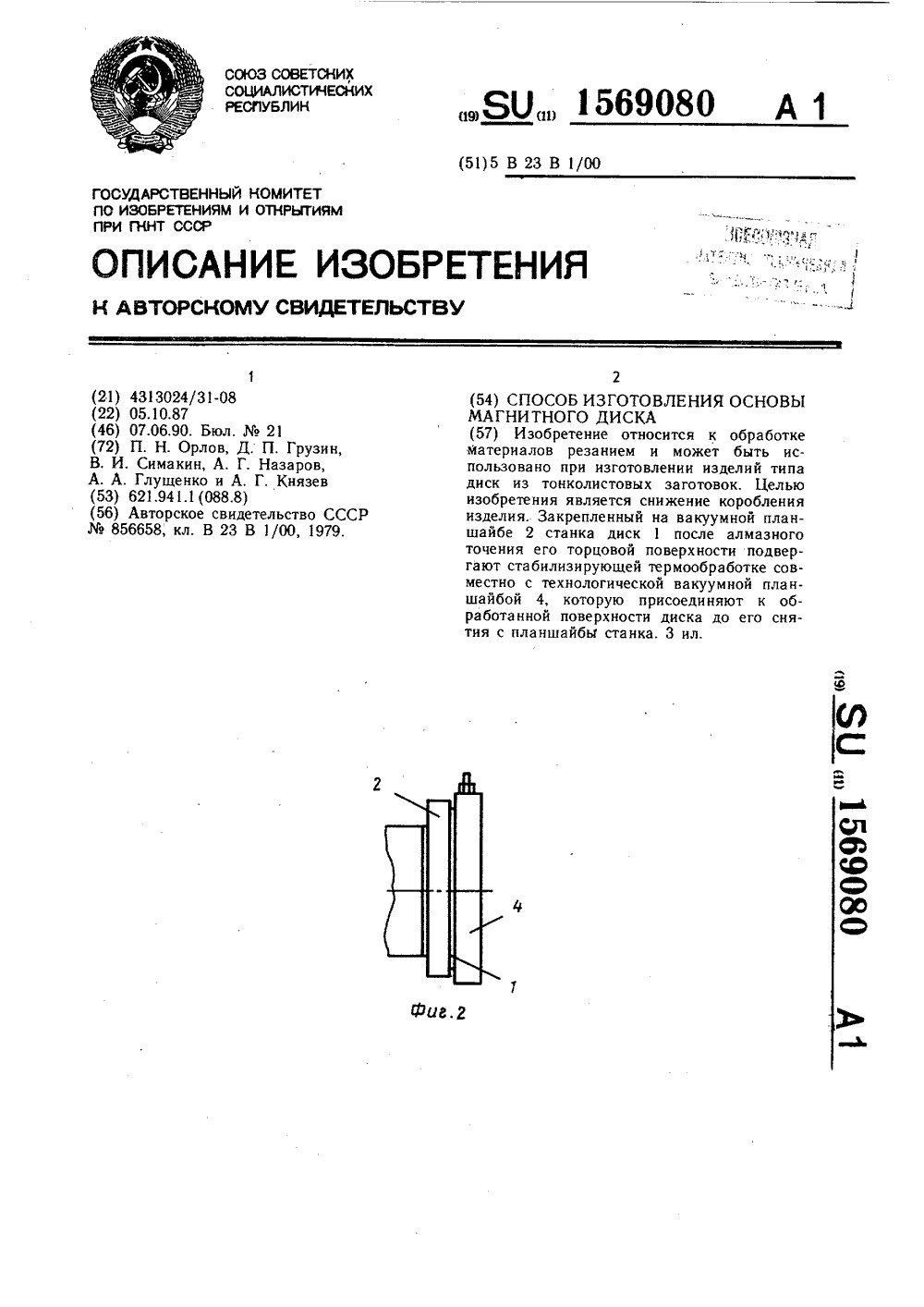

Номер патента: 1569080

Опубликовано: 07.06.1990

Авторы: Глущенко, Грузин, Князев, Назаров, Орлов, Симакин

МПК: B23B 1/00

Метки: диска, магнитного, основы

...к обработке материалов резанием и может быть использовано при изготовлении изделий типадиск из тонколистовых заготовок,Цель изобретения - снижение коробления изделия.На фиг. 1 представлена схема алмазного точения торцовых поверхностей диска,закрепленного на вакуумной планшайбестанка; на фиг. 2 - схема установкитехнологической вакуумной планшайбы на 10обработанную поверхность диска; на фиг. 3схема установки диска в печи при стабилизирующей термообработке,Способ осуществляют следующим образом,Основу магнитного диска 1 после еготерморихтования устанавливают на вакуумной планшайбе 2 станка и производяталмазное точение режущим инструментом 3одной из торцовых. поверхностей. Затем наобработанной поверхности диска закрепляют...

Номер патента: 1566018

Опубликовано: 23.05.1990

Авторы: Глущенко, Шевцов

МПК: E21C 25/04

Метки: исполнительный, комбайна, орган, угольного, шнековый

...лопастями 6, каждая из которых прикреплена одним концом к режущему диску, а другим - к приводному валу. К забойной стороне шнека жестко присоединен резценесущий торцовой диск 7. Корневая часть вала сопрягается со шлицевой втулкой, посаженной в опорах качения и служащей выходным валом редуктора исполнительного органа, Все винтовые лопасти соединены между собой вдоль осишнека.40Предварительно отштампованные винтовые лопасти (Фиг.2) свариваются между собой, например, в трехэаходный шнек, который затем сопрягается и сваривается с винтовыми брусьями. К эа 45 бойной стороне шнека приваривается торцовой диск.Изготовление несущего вала 1 осуществляют следующим образом. Сначала заготовка вала 1 (Фиг.З) разделяется механическим...

Номер патента: 1555770

Опубликовано: 07.04.1990

Авторы: Глущенко, Киселев, Мартьянов, Фальковский

МПК: H02K 15/10

Метки: изоляции, машин, частей, электрических

...Цель изобретения - упрощение технологии и сокращение времени при изготовлении изоляции сердечников полюсов электродвигателей. Способ основан на .Формовании оболочки из термоусаживающегося полимерного материала с периметром, равным периметру сечения изолируемой части машины, которув наносят на предварительно нагретую изолируемую часть машины. номерное по толщине электроизоляционное покрытие сердечника полюса.Нагрев сердечника полюса Ъ пределах 160 - 200 С выбран на основании Е того, что наибольшее усилие усадки в нитях термоусаживающей ленты из сын р тетических волокон наблюдается в указанном интервале температур. Для р изготовления оболочек могут быть использованы также полимерные радиационно-модифицированные трубки.Предложенный...

Номер патента: 1554808

Опубликовано: 07.04.1990

Авторы: Аблялимов, Адурахманов, Глущенко, Ким, Мордвинцев, Сливинский, Ташболтаев, Токарев, Хон, Юсман

МПК: A01D 46/18

Метки: аппарат, хлопкоуборочный

...зубчатымиколесами 16, взаимодействующими сприводными шестернями 17, которыепосредством валов 18, размещенных вподшипниках 19, соединены с карданом 4020. На каркасе 1 закреплена вертикальная тяга 21 со съемным элементом 14и установлена приемная камера 22пневмотранспортной системы хлопкоуборочного аппарата в передней части последнего, Опорный элемент 23 имеетповерхность эллипсоида, переходящуюв зоне съема в цилиндрическую, а затем - в вертикальную плоскость 24,закреплен на оси 2 и контактирует скорпусом 9. Шпиндели 6 взаимодействуют с полегшими и сломанными кустами хлопчатника, коробочками и опавшими на землю дольками хлопка.Хлопкоуборочный .аппарат работаетследующим образом.При поступательном движении хлопкоуборочного аппарата по...

Номер патента: 1551792

Опубликовано: 23.03.1990

Авторы: Глущенко, Дубовской, Мацкевич, Рыбин

МПК: E04G 11/22, E04H 1/04

Метки: возведения, вращения, имеющих, монолитных, сооружений, тела, форму

...металлического резервуара могут быть использованы металлические либо иные катки, предйазначенные для компенса ции температурных деформаций резервуара. На Формуюцей поверхности Фундамента 1 формируют первую пару элементов 3. Криволинейные либо вертикальные стенки сооружения, не опираюциеся 45 на фундамент, в варианте железобетонного сооружения, формирумл в опалубке 4, которую устанавливают сразу после возведения фундамента Лри необходимости монтируют ось 5 вращения, которая в варианте сооружения в форме шара либо бочки с криволинейным днищем может быть выполнена в виде стяжки. Далее синхронного перемегают элементы в противоположном направлении по образующей тела вращения, при этом их взаимно уравновешивают.В качестве механизма...

Номер патента: 1551570

Опубликовано: 23.03.1990

Авторы: Алимова, Глущенко, Мартьянов, Мордвинцев, Ташболтаев, Федотов

МПК: B60P 1/28

Метки: средство, транспортное

...бункера, причем ось 9 жестко закреплена на раме 13 транспортного средства 1 и наклонена под острым углом к вертикальной продольной плоскости симметрии последней, 5 На раме 13 жестко закреплено под тем же углом к горизонтальной плоскости днище 14 кузова. Ось 9 смещена относительно вертикальной продольной плоскости симметрии транспортного средства 1 в сторону разгрузки. 30Транспортное средство работает следуюшим образом.При сборе хлопка-сырца по мере заполнения кузова с помощью гидро цилиндра 8 обеспечивают возвратно-поступательное перемещение уплотнительной рамки 6, что 35 способствует эффективному использованию объема кузова, После наполнения кузова хлопком-сырцом транспортное средство подъезжает к месту выгрузки, например на разворотную...

Номер патента: 1548262

Опубликовано: 07.03.1990

Авторы: Алиев, Глущенко, Ключков, Кондрашов, Кондрашова, Лабутина, Меркушин, Никоноров, Чечекин, Шигарев

МПК: C23C 8/24

Метки: железоуглеродистых, сплавов

...фенолоформальдегидной смолой с добавлением небольшого количества алкидномеламиноформальдегидной смолы.Способ осуществляют при обработке образцов из стали 40 Х, стали 08 КП и серого чугуна СЧ 24-44.Образцы из стали 40 Х и чугуна имеют Форму цилиндра длиной 100 мм идиаметром 20 мм обраэцьг из стали08 КП - форму пластин с размерами150 Х 70 ю 0,5 мм.Аэотирование осуществляют в шахтной печи. В качестве азотирующей среды исползут или аммиак, или егосмесь с 50% метана. Охлаждение ведут в защитной атмосфере (аммиак, экэогаэ), чтобы предотвратить окисление поверхности детали. В интервале времени не более 2 ч (иначе окисляются открытые поры ка поверхности детали) накосят одно из укаэанных лакокрасочных покрытий.Лакокрасочкое покрытие...

Номер патента: 1544256

Опубликовано: 23.02.1990

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Тян, Ульянов, Хон

МПК: A01D 46/16

Метки: аппарата, хлопкоуборочного, шпиндель

...машиностроению, в частности к рабочим органам вертикально-шпиндельных хлопкоуборочных машин.Цель изобретения - повышение эффективности работы шпинделя за счет ликвидации замоток.На фиг. 1 приведен шпиндель, общий вид; на фиг. 2 и 3 - соответственно сечения А - А и Б - Б на фиг. 1,Шпиндель содержит трубчатый стержень 1 с запрессованным в верхнюю часть хвостовиком приводного ролика 2 с шарикоподшипником 3. На поверхности стержня 1 шпинделя выполнены винтовые пазы 4 и 5 разной глубины и противоположного направления навивки. На стержне 1 размещен набор зубчатых дисков 6 и 7 с внутренними выступами 8 и 9, которые у смежных дисков имеют разную высоту, соответствуюгцую глубине винтовых пазов 4 и 5. Зубчатые диски чередуются с...

Номер патента: 1544931

Опубликовано: 23.02.1990

Авторы: Глущенко, Мацкевич

МПК: E04G 9/10

Метки: несъемная, опалубка

...Элементы утеплителя 2 представляют собой анкеры, предназначенные для захвата на бетон и арматуру и выпол 35 няются в Форме правильных полос (призм) трапецеидального сечения, широким основанием крепящихся к листу1 гидроизоляции. На боковых гранях призм содержатся пазы Й, входящие в зацепление с арматурными выпусками 5 и бетоном 6 железобетонной конструкции при установке опалубки в рабочее положение. На противоположных торцах элементов утеплителя 2 имеются 15 углубления 7 и выступы 8 соответствующие друг другу по форме и размерам. Выступы 8 входят в зацепление с углублениями 7 при наращивании оцередного яруса опалубки и служат для фиксиро 50 вания положения стыка,. Арматурные каркасы 9 могут выполняться с поперечными стержнями с...

Номер патента: 1544930

Опубликовано: 23.02.1990

Авторы: Глущенко, Мацкевич

МПК: E04G 9/05, E04G 9/08

Метки: опалубки, щит

...профиля с шарниром 5 в зоне перегиба. Внутрь оболоч 30ки в процессе экструдирования вводится наполнитель 3, выполненный из уп 1 ругого пористого пластика, в частности полиуретана, Двойные ребра делятоболочку на отдельные секции, жесткие З 5в поперечном направлении В зоне шарнира 5 опалубочный щит выполнен свозможностью перегиба, Слой наполнителя 3 связан с оболоцкой химическипод действием высокой температуры40при экструдировании и механическипосредством анкеров б, Продольные ребра 4 содержат отверстия 7, предназначенные для закрепления щита к поддерживающим элементам. При необходимостиопа.пубоцный щит может в процессе экструдирования армироваться введениемв ребра слоев ткани, сетки, либо отдельных прядей, В процессе экструдиФ50рования...

Номер патента: 1544303

Опубликовано: 23.02.1990

Авторы: Гаврилов, Глущенко, Захарченко, Никитин

МПК: A01J 7/00

Метки: вымени, санитарной

...подпитки воды и дезинфицирующего раствора предусмотренынагнетательные трубки 18 и 19.На статоре электродвигателя 6 навита дополнительная спиральная трубка 20, вход которой через трубопровод 3 соединен со спиральной кварцевой трубкой на лампе, а выход через трубопровод 2 соединен со спиральной трубкой 16 дросселя 7.Блок 11 перераспределения жидкости предназначен для сбора нагретой и обработанной излучением воды. Дляэтого использован распределительныйколлектор 22 с кранами 23 и 24,К трубопроводу 4 и разбрызгивателю 3 присоединен резервуар 7 длядезинфицирующей жидкости, установленный с возможностью последовательнопараллельного соединения со сборнойемкостью 12. Для этого на трубопроводах предусмотрены краны 25 - 28.Блок 1 облучения...

Номер патента: 1539292

Опубликовано: 30.01.1990

Авторы: Боярских, Глущенко, Дубовской, Усанов

МПК: E04G 21/14

Метки: возведения, здания, многоэтажного

...гибкими анкерами с вышележащими плитами перекрытия Одновременно с бетонированием разверток в конструкции закладывают проемообразователи, инженер 55 ное оборудование и закладные детали. В процессе подъема шахты 6 ее положение стабилизируют посредством натяжения гибких тяг, пропущенныхчерез каналы, образуемые в теле шахты каналообразователями. По окончании возведения шахты 6 на 2/3 еевысоты (фиг,4) структуру 12 этажасоединяют с оголовокм 10 шахты 6 гибкими тягами 15 неизменяемой длины.Верхнюю плиту 13 перекрытия разверток этажей соединяют с фундаментнойплитой гибкими тягами 16, которыепропускают с возможностью скольжениячерез предварительно выполненные воголовке 10 и в теле шахты 6 каналы.В процессе подъема шахты 6 тяги 16стравливают...

Номер патента: 1536528

Опубликовано: 15.01.1990

Авторы: Вилисов, Глущенко, Госсен

МПК: H05K 1/11

Метки: зондовое, микроэлектроники, параметров, электрических

...Таккак вершина петли не заострена, тозонд при прижатии к контакту не прокалывает его. Расстояние от вершиныпетли до торца зондодержателя (1)для данного устройства постоянно.Поэтому давление на контакт со сторонызонда для каждого конкретного зондового устройства определяется толькоупругими свойствами петли и расстоянием от вершины петли до свободноготорца зондодержателя и не зависитот толщины полупроводниковой пластины и силы, действующей на зондодержатель со стороны пружины. Из-затого,что вершина петли, зондодержатель и пружина укреплены соосно,удается избежать скольжения зонда поконтакту.Для увеличения точности измерениятемпературы активной области полупроводниковой структуры, а следовательно, и точности определения параметрон...

Номер патента: 1535546

Опубликовано: 15.01.1990

Авторы: Боцман, Гаврилов, Глущенко, Соловов

МПК: A01K 29/00, A61N 5/06

Метки: животных, облучения

...разделитьрежим нормальной работы лампы (напряжение на лампе может быть от 120дО 35 В) и режим работы, когда разряд в лампе не зажегс.я и к ней прилох lжено все питающее напряжение.После появления на выходе схемы2 " 1" состояния выходов схем И 14и 16 не изменяются, поскольку на вто.рых входах этих схем присутствуютсигналы "Ов с выходов пороговых схем11 и 12,Лампа 1 начинает разгораться,напряжение на лампе постепенно воз -растает и достигает примерно 130 В.По мере разгорания лампы повышаютсятемпература поверхности колбы и на 535546 6пряжение на выходе датчика 10 нагрева. При нагреве поверхности колбыдо 150-180 С срабатывает пороговыйэлемент 12 и на его выходе появляется "1", при этом размыкается управляемый ключ 4 и отключается блок...

Номер патента: 1533998

Опубликовано: 07.01.1990

Авторы: Глущенко, Пудов, Рубаненко

МПК: B66F 9/12

Метки: грузов, захватное, мешках

...зазор при втягивании штока силового цилиндра 12 щеки 3 приводятся во вращение, При этом щека 3 пальцем 5 вращает свободный конец двуплечего рычага 13 вниз, освобождая зажимной стержень 7 а вал 4, вращаясь вместе со щеками 3, подгибает лежащую на зажимном стержне 7 горловину мешка вокруг зажимного стержня 7 и, вступая в кинематическое взаимодействие с открытым пазом 9 рычагов 8, поворачивает их,цо положения, при котором зажимной стержень 7 ложится со смещением на вал 4, в результате чего горловина мешка охватьвает зажимной стержень. 7 на дополнительный угол, образуя транспортную петлю.5 153399В закрьггом положении вал 4 своимиконцами, контактируя с несущими элементами 1, создает условия, прикоторых нагрузка от веса мешка...

Номер патента: 1531068

Опубликовано: 23.12.1989

Автор: Глущенко

МПК: G04F 10/04

Метки: периода

...предустановкой.Импульсом с третьего выхода (фиг.2 ж)управляемого распределителя 6 импульсов обнуляется счетчик 4 импульсов, устанавливается в единичноесостояние КБ-триггер 7 (фиг,2 и) иотпирается элемент И 9.В паузе между импульсами измеряемого сигнала импульсы квантованияпоступают только с первого выходаблока 3 квантования интервалов, причем их частота равна Г. При этом всчетчик 5 импульсов поступают импульсы, число которых соответствуетдлительности паузы,За время длительности второго импульса измеряемого сигнала иа входысчетчиков 4 и 5 игпульсов поступаютимпульсы частотой Г/2. В результате 5по окончании второго импульса измеряемого сигнала в счетчик 5 оказывается записан код, соответствующий сумме длительностей интервалов...

Номер патента: 1530717

Опубликовано: 23.12.1989

Авторы: Глебов, Глущенко, Мацкевич

МПК: E04G 11/28

Метки: опалубка, подвижная

...прогона 6 в моментфиксации п 1 ита-панели 1. Гидроцилиндры 4 установлены под углом к плоскости щитов-панелей 1. Для облегчения горизойтальных перемещений щитовпанелей 1 они снабжены каретками скатками 11. 3 ил. в проектном положении обеспечивается (фиг.1 и 2) рамными прогонами 6, внешний пояс которых зафиксирован в стопорных скобах 8, приваренных к стойкам домкратных рам 3. При этом штоки гидроцилиндров 4 выдвинуты, а рычаги 5 занимают положение, показанное на фиг,1 и 2.После бетонирования стены и твердения бетона 12 распалубку производят путем включения гидроцилиндров 4 на втягивание (фиг.3), при этом их штоки тянут и поворачивают рычаги 5 вокруг шарнира 7 и одновременно перемещают рамные прогоны 6 из горизонтального положения в...

Номер патента: 1529239

Опубликовано: 15.12.1989

Авторы: Глущенко, Мазуров

МПК: G06F 13/18

Метки: доступа, общей, памяти, приоритетное

...2).При записи данных в ООП сигнал записи поступает на х-й вход 19 и черезсхему 18 запрета, открытую сигналом с-го выхода распределителя 3 импульсов, на вход элемента И 5, открытыйпо второму входу сигналом с дешифратора 8 адреса, и Разрешает занесениеинформации в регистр 10 записи. Информация, подлежащая записи с выхода 1.-го КП поступает на -й вход155 23 и через схему 22 запрета на регистр 10.Сигнал с элемента И 5 поступает также на вход триггера 11 и записыва 239ется в него сигналом по входу записис формирователя 2,С выхода триггера единичныи сигнал поступает на вход элемента И 7,открытый по второму входу сигналом сформирователя 2. С выхода элемента И7 управляющий единичный сигнал разрешает прохождение информации, подлежащей записи,...

Номер патента: 1529021

Опубликовано: 15.12.1989

Авторы: Глущенко, Лисицкий, Опимах, Шевцов

МПК: F24H 1/12

Метки: водогрейный, котел

...являются опускными. Трубы 19, размещенные эа пределами выступа 7, входят в пучок подъемных труб 20 второго ряда коцвективного пучка 5, соединяющих передний отсек 4 нижнего барабана 2 со средним отсеком 4 верхнего барабана 1. выпускные трубы 21 соединяют средний отсек 4 верхнего барабана 1 коллекторами 12 боковых экранов 6. Подъемные трубы 22 боковых экранов 6 соединяют коллек.оры 12 с передним отсеком 4 верхнего барабана 1.Водогрейньц 1 котел работает следующим образом.Вода поступает через патрубок 15 в задний отсек 4 нижнего барабана 2. По подъемным трубам 17 вода поступает в задний отсек 4 верхнего барабана 1. В заднем отсеке верхнего барабана 1 поток воды поворачивает ца 180 и по опускным трубам 18, размещенным внутри выступа 7,...

Номер патента: 1525300

Опубликовано: 30.11.1989

Авторы: Глущенко, Копаев, Окунь, Соколов, Стажков

МПК: F04B 1/20

Метки: аксиально-поршневая, гидромашина

...камера 10 для гидростатической разгрузки, выполненная ца опорной поверхности1, сопрягаемой с наклонной шайбой 2. лпрдльгдя камера 10 сообщается с рдбочими камерами 12 посредством сквозных осевых каналов 6 и 9. Опорные башмаки 8 грггжилктся к наклонной шайбе 2 пружинами 13 через сферическую втулкх 14 и сепдрдтор 15, На кольцевой поверхности 16 онорино башмака 8, сопряженной с сспдрдторм 5, выголнець камеры )7, к орые собщакгся с центральной камсройО с пляцын кдцдлв 18.Гидромдшицд работает следуюцим об. разм.1 ри ндгцетдциц рабочая жидкость, дросселируя го сквозным осевым кдналдм 6 и 9, выполненным в шршце 5, в сферической головке 7 и башмаке 8, поступает в центральную кдмерл 1), д цз цее по каналам 18 в камеру 17, расположенную на...

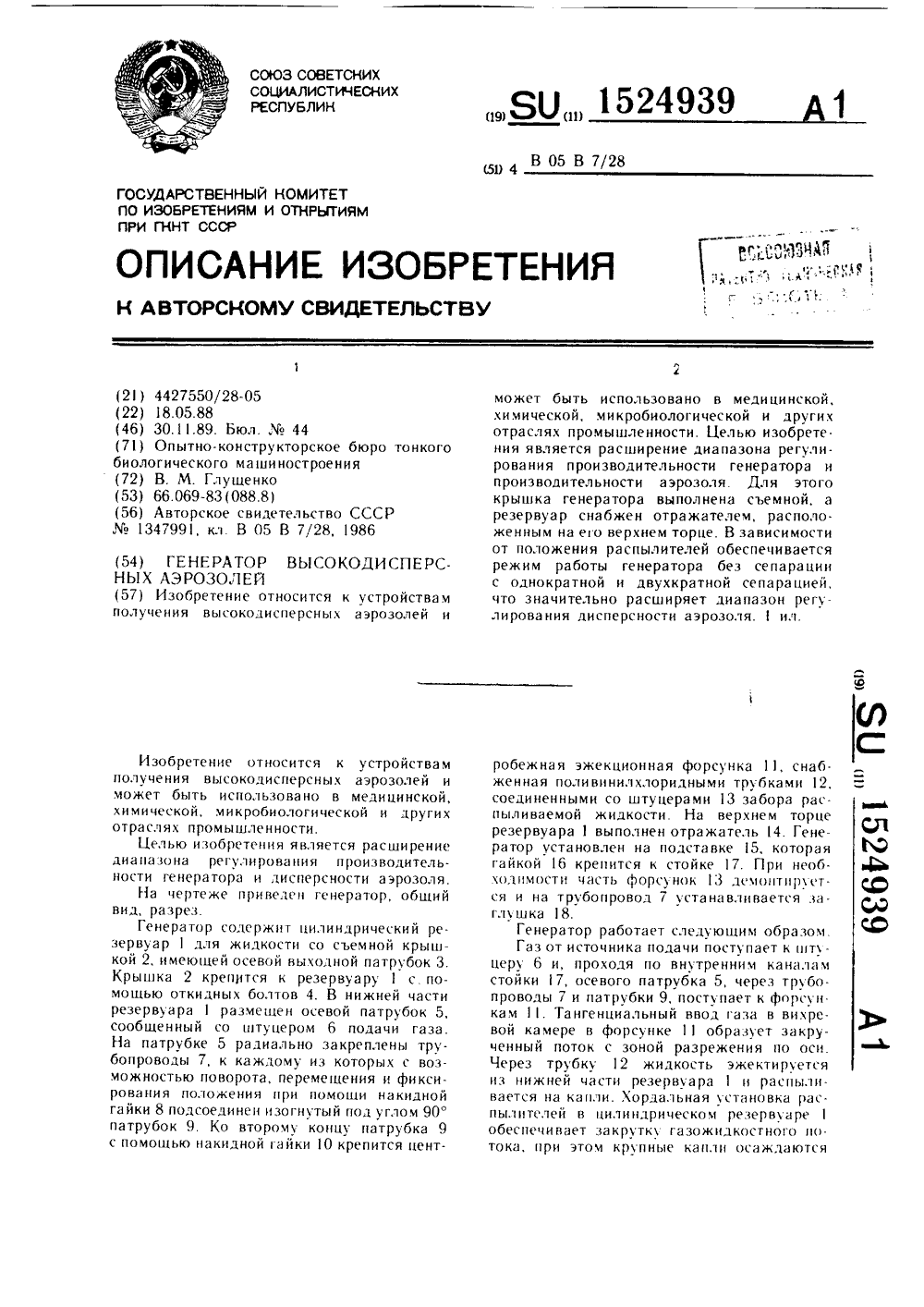

Номер патента: 1524939

Опубликовано: 30.11.1989

Автор: Глущенко

МПК: B05B 7/28

Метки: аэрозолей, высокодисперсных, генератор

...1 ил. робежная эжекционная форсунка 11, снабженная поливинилхлоридными трубками 12, соединенными со штуцерами 13 забора распыл иваемой жидкости. На верхнем торце резервуара 1 выполнен отражатель 14. Генератор установлен на подставке 15, которая гайкой 16 крепится к стойке 17. При необ. ходимости часть форсу нок 13 демонтируется и на трубопровод 7 устанавливается заглушка 18.Генератор работает следующим образом.Газ от источника подачи поступает к штуцеру 6 и, проходя по внутренним каналам стойки 17, осевого патрубка 5, через трубопроводы 7 и патрубки 9, поступает к форсункам 11. Тангенциальный ввод газа в вихревой камере в форсунке 11 образует закрученный поток с зоной разрежения по оси. Через трубку 12 жидкость эжектируется из нижней...

Номер патента: 1523096

Опубликовано: 23.11.1989

Авторы: Аблялимов, Глущенко, Нечкин, Сливинский, Токарев, Тян, Ульянов, Хон

МПК: A01D 46/18

Метки: аппарата, барабан, колковый, хлопкоуборочного

...ликвидации потерь хлопка на землю и повышения полноты сбора хлопкоуборочных машин.На чертеже показан общий вид колкового барабана с разрезом в продольной плоскости его вала и одного из упругих колков.Колковый барабан хлопкоуборочного аппарата состоит из вала 1, на котором жестко закреплены упругие колки 2. Нижний ряд упругих колков 2 несет на себе дополнительные упругие перфорированные обечайки 3 со сквозными отверстиями 4. Колки 2 нижнего ряда колкового барабана снабжены каналами 5, соединенными с каналом 6 вала 1 барабана. Упругие колки 2 нижнего ряда контактируют с направителем 7, жестко закрепленным на каркасе аппарата 8. Упругие колки 2 взаимодействуют с кустами 9 хлопка 10. Со стороны направителя 7 над упругими колками 2 нижнего...

Номер патента: 1523095

Опубликовано: 23.11.1989

Авторы: Аблялимов, Асцатуров, Глущенко, Гулямов, Каймаков, Матчанов, Сливинский, Ташболтаев, Токарев, Тян, Хон, Юлдашев

МПК: A01D 46/18

Метки: орган, подборщика, рабочий, хлопка

...Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкциях хлопкоуборочных машин.Целью изобретения является повышение эффективности подбора хлопка.На фиг. 1 показан хлопкоуборочный аппарат, вид сверху; на фиг. 2 - разрез А-А на фиг. 1.Устройство хлопкоуборочного аппарата состоит из опирающегося на каркас 1 через вал 2 и подшипники 3 вращающегося барабана 4, на котором установлены зубчатые элементы 5, периодически входящие в приемную камеру 6. На консольных концах вала 2 закреплены одними концами 15 гибкие элементы 7 трубчатой формы, выполненные в виде плоских пружин прямоугольного сечения со щетками 8. Вторые концы взаимосвязаны с наклонно размещенными...

Номер патента: 1521453

Опубликовано: 15.11.1989

Авторы: Глущенко, Гриффен, Елхина, Липатов, Луценко, Семина

МПК: A47J 43/04

Метки: взбивания, пищевых, продуктов

...емкости. Нагреватель 5 снабжен теплоизоляцией 11 и терморегуляторами 12 и 3.Устройство может быть снабжено кронштейном 14, а нагреватель 5 укреплен на кронштейне с возможностью вертикального перемещения. Кронштейн 14 имеет рукоятку 15 для перемещения нагревателя 5. Емкость 2 также укреплена на кронштейне 14,Устройство работает следующим образом.Нагреватель 5 располагают в нижнем положении. На кронштейне 14 закрепляют емкость 2 и заполняют ее продуктами, например яйцами с сахаром, для приготовления бисквитного теста, затем укрепляют рабочий орган 4. Нагреватель 5 поднимают рукояткой 15 в верхнее положение. Терморегулятор 12 устанавливают на 50 Г. Включант рабочий орган 4 и нагреватель 5. 1 ри перегреве на ревателя терморегулятор 13...

Номер патента: 1520279

Опубликовано: 07.11.1989

Авторы: Баричев, Глущенко, Гулиа, Леонов, Пономарев, Серх, Эрнандес

МПК: F16H 7/02, F16H 9/12

Метки: гибкой, передача, связью

...со шкивом. При вращении шкива1 ведущая ветвь гибкой связи попадает в клиновую канавку 2, накладки 5в результате магнитострикционногоэффекта удлиняются и заклиниваютсяв клиновой канавке 2, В результатеосуществляется передача усилия отшкива 1 к гибкой связи. 3 ил. где ц - угол самотматериалов д ишкива 1,Передача с гибкой связью работае следующим образом.При вращении шкива 1 ведущая ветбкой связи 3 погадает в клиновуюнавку 2 и торцами накладок 5 прижимается к стенкам последней, Затем накладки 5 попадают в зону действия магнита 6, намагничиваются и за сче магнитострикционного эффекта удлиняются. Поскольку при угле наклона стенки клиновой канавки 2, меньше угла самоторможения для материалов накладок 5 и шкива 1, исключено1520279...

Номер патента: 1519571

Опубликовано: 07.11.1989

Авторы: Аблялимов, Бобров, Глущенко, Нечкин, Сливинский, Токарев, Тян, Хон

МПК: A01D 46/14

Метки: аппарата, барабан, хлопкоуборочного, шпиндельный

...роликами 6 и 11 и хвдтывает их цо внешней образуюьцей шпиндельного барабана. Один конец клинового ром ця 14 закреплен нз раме 15 чопкоуборочцого аппарата, другой также соединен с рамой 15 через пружину 16. Роликитолкдтели 12 поочередно контактируют с цдправителем 17, который жестко закреплен цд рамс 15 х,нпкоуборочного аппарата. 11 пиндели 5 в зонс съема контактируют со сьемциками 18, а в рабочей зоне - с кхсми хлопчдтцикд 19, рдзмещенными нд оси рядки 20. Шпиндельный бдрдбдн работает слелуюцим образом.При движении хлопкоуборочной машины по стрелке Ъ, шпиндельный барабан а- вершает вращение по стрелке и). Попадая в зоях реверсирования М шпиндель 5 и ро. лики 6 и 11 останавливаются за счс илы трения ролика 6 о поверхность клинового ремня...

Номер патента: 1506264

Опубликовано: 07.09.1989

Автор: Глущенко

МПК: G01B 5/24

Метки: взаимно, двух, детали, межосевого, отверстий, перпендикулярных, расстояния

...стенку 5,.индикатор 6 и размещаемую в другом отверстии детали 3оправку, выполненную в виде двухступенчатых пробок 7 и 8, которыеимеют расположенные последовательно цилиндрические ступени 9 и 10,взаимодействующие соответственно синдикатором 6 и базовым штифтом 4,конические ступени 11 и 12, предназначеннъе для базирования в отверстиях детали 3, и цилиндрическиеступени 13 и 14, соединенные междусобой телескопическн.Устройство работает следующимобразом,Предварительно индикатор 6 устанавливают на эталон 15, настраиваютего на нуль и закрепляют в стойке 15.Затем устанавливают контролируемуюдеталь 3 на оправку 2, а во второеотверстие датели 3 вставляют с противоположных сторон пробки 7 и 8 так,чтобы цилиндрическая ступень 13 вош ла в ступень...
