Асцатуров
Хлопкоуборочный аппарат
Номер патента: 1775069
Опубликовано: 15.11.1992
Авторы: Асцатуров, Глущенко, Исмаилов, Махатов, Ташболтаев, Юлдашев
МПК: A01D 46/14
Метки: аппарат, хлопкоуборочный
...кустов и повышение агротехнических показателей достигается за счет предварительного плавногодеформирооания (изгиба) главных стеблейкустов хлопчатника с перекатыванием егаэлементов на кустозаводящем устройстве ввиде горизонтального барабана перед входом в рабочую щель и обеспечения равныхскоростей обработки раскрытых коробочекхлопка по высоте рабочей щели шпинделями,На фиг,1 изображен хлопкоуборочныйаппарат, вид сверху; на фиг,2 - то же, видсбоку,Хлопкоуборочный аппарат состоит изшпиндельных барабанов 1, колкового барабана 2, кустоподъемников 3 и каркаса 4.На каркасе 4 над входом в рабочующель посредством шарнирно закрепленныхповоротных рычагов 5 и на расстоянии отоси вращения колкового барабана 2 установлено кустоэаоодящее устройство о...
Устройство для сопряжения каналов эвм с периферийными устройствами
Номер патента: 1732348
Опубликовано: 07.05.1992
Авторы: Алымов, Асцатуров, Морозов, Овсянников, Побат
МПК: G06F 13/00
Метки: каналов, периферийными, сопряжения, устройствами, эвм
...элемента ИЛИ 69 формируется единичный сигнал, по которому происходит запуск одновибратора 70, а навыходе 27 блока управления запросами -отрицательный импульс сигнала запроса напередачу информационного слова через волоконно-оптическую линию (фиг. 9 и).Длительность импульса на выходе одновибратора 70 устанавливается не меньшей, чем время стабилизации информациина шинах данных по отношению к сигналамидентификации, которое для интерфейса ЕСЭВМ составляет не менее 100 нс,Единичный сигнал с выхода элементаИЛИ 69, задержанный на элементе 71 задержки, поступает на вход элемента И-НЕ73, и в случае, если триггер 68 второго типазапроса находится в единичном состоянии,то на выходе 20 блока 4 управления запро,сами формируется нулевой сигнал...
Печь для нагрева концов длинномерных цилиндрических заготовок
Номер патента: 1675359
Опубликовано: 07.09.1991
Авторы: Асцатуров, Блях, Шабашев, Яшкин
МПК: C21D 9/00
Метки: длинномерных, заготовок, концов, нагрева, печь, цилиндрических
...интенсивности теплообмена в печи.Вертикальная ось окна загрузки расположена от перфорированной вертикальной перегородки на расстоянии, равном 1-1,2 диаметра окна загрузки, При уменьшении расстояния от вертикальной оси окна загрузки до поверхности вертикальной перфорированной перегородки менее 1 диаметра окна загрузки и увеличении от вертикальной оси окна загрузки до вертикальной перфорированной перегородки более 1,2 диаметра окна загрузки нарушается равномерность омывания струей перфорированной перегородки, что приводит к уменьшению теплоотдачи от струи к перегородкам и поду, а значит, к снижению температуры их поверхности и интенсивности теплоотдачи излучением от перегородок и пода к заготовке.Горизонтальная ось окна загрузки...
Способ машинной уборки хлопка
Номер патента: 1674728
Опубликовано: 07.09.1991
Авторы: Асцатуров, Игамбердиев, Идрисов, Солонин, Федоров, Шарипов
МПК: A01D 46/08
Метки: машинной, уборки, хлопка
...подрезку боковых плодовых 3 и ростовых 4 ветвей куста хлопчатника. При этом ножии 2 устанавливаются ступенчато, т.е. нижние ножи относительно верхних установлены на величину а уже, чем нижние, которая составляет 10 - 15 от величины Ь ширины куста хлопчатника. Среднее значение а равно 12,5 нижней части кустов. Горизонтальный нож 5 при этом производит подрезку главного стебля 6 хлопчатника от 650 до 1000 мм в зависимости от фона поля.Первую стадию сбора хлопка (фиг.2) осуществляют вертикально шпиндельными ап 1674728паратами 7, снабженными шпинделями 8 и 9 высотой 400 - 500 мм и съемниками 10,Вторую стадию сбора хлопка (фиг.3) осуществляют аппаратом 11 счесывающего типа, вКлючающим на каждую из сторон 5 ярусно и попарно расположенные...
Способ безокислительного нагрева
Номер патента: 1647031
Опубликовано: 07.05.1991
Авторы: Асцатуров, Портнов
Метки: безокислительного, нагрева
...на верхнем, так и нанижнем уровнях за счет соосного расположения горелочных устройств на нижнемуровне и сопел - на верхнем уровне.Побудителем рециркуляции нижнего 10контура является поток продуктов неполного сгорания, истекающих из горелок, установленных на противоположных сторонахпечи соосно друг другу. Побудителем рециркуля ции верхнего контура - поток струй воздуха, поступающего через сопла,расположенные аналогично горелочным устройствам.Наличие рециркуляционных каналов срасположенными в них горелочными устройствами на нижнем уровне и соплами наверхнем уровне обеспечивает рециркуляцию продуктов сгорания. При этом продукты неполного сгорания топлива контурарециркуляции нижнего уровня частично 25опускаются до пода, и тем самым...
Способ испытаний элементов гидравлической арматуры и устройство для его осуществления
Номер патента: 1638378
Опубликовано: 30.03.1991
Авторы: Асцатуров, Гошко, Константинов, Майорова, Рядков, Скакунов
МПК: F15B 19/00
Метки: арматуры, гидравлической, испытаний, элементов
...круглой конфигурации; 10на Фиг. 2 - контур с нааитой на него нагревательной спиралью; на Фиг, 3 - подключение нагревательной спирали к источникупитания, вид сбоку.Устройство для реализации способа со. стоит из контура 1 с встроенным в негоиспытуемым элементом (вентилем) 2 с частично заполненым рабочей жидкостью 3. Всостоянии покоя уровень жидкости справаи слева одинаков (фиг. 1). 20НеОбходимый по условиям испытанияподогрев может быть осуществлен с помощью электроспирали 4 (фиг. 2), охватывающей периметр контура полностью иличастично, соосно сечению контура. Спираль 25вращается вместе с контуром и питаетсятоком через контактные кольца 5 (фиг, 3).При необходимости испытаний под давлением среды в полость контура через кран6 (фиг. 1) а...
Устройство для сопряжения эвм с периферийными устройствами
Номер патента: 1594551
Опубликовано: 23.09.1990
Авторы: Алымов, Асцатуров, Овсянников, Павловец, Стецик
МПК: G06F 13/00
Метки: периферийными, сопряжения, устройствами, эвм
...77, изображена (фиг,8, линия 1 О) Информация в коде Манчестер,поступающая на выходы 231- 23блока 6 сдвиговых регистров в одов 45элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 78, изображена линией 11 (фиг.8).При кодировании в коде Манчестерлогическая единица представляетсяпереходом из состояния логическойединицы в состояние логического нуля,приходящимся на середину тактовогопериода, логический нуль представляется положительным переходом из состояния логического нуля в состояние,логической единицы, приходящыися иасередину тактового периода. Первыйи второй биты маркера поступают с вы-.:,ходов элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 78 5уровнями логическои единицы, третин бит маркера - единицей в коде Манчестера. Для того, чтобы период нэ логической единицы и...

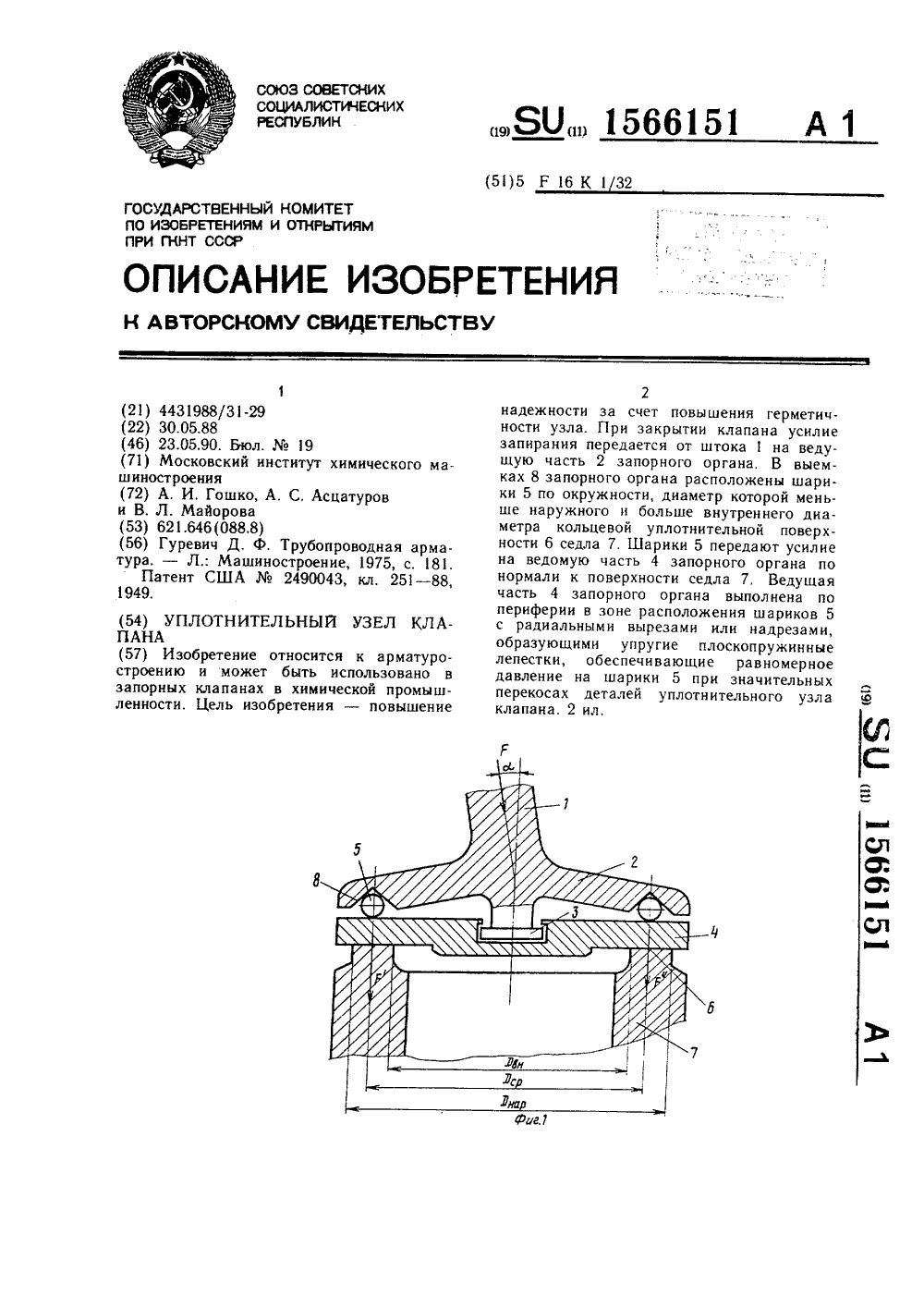

Уплотнительный узел клапана
Номер патента: 1566151
Опубликовано: 23.05.1990
Авторы: Асцатуров, Гошко, Майорова
МПК: F16K 1/32
Метки: клапана, узел, уплотнительный
...конические выемки 8 в ведущей25 части 2 запорного органа. Ведущая часть 2 имеет радиальные надрезы или вырезы 9, ооразующие упругие плоскопружинные лепестки 10. Уплотнительный узел клапана работает 30 следующим образом.При закрытии запорного органа запирающее усилие от штока 1 передается через ведущую часть 2 запорного органа и шарики 5 на ведомую часть 4, контактирующую с кольцевой уплотнительной по верхностью 6 седла 7. Благодаря упругим лепесткам 1 О обеспечивается равномерное давление на шарики 5 при значительных перекосах деталей уплотнительного узла клапана. Расположение шариков 5 по окружности диаметром Оср, большим внутреннего Р- и меньше наружного Рнап диаметров кольцевой уплотнительной поверхности 6 седла , повышает...
Вычислительное устройство
Номер патента: 1545215
Опубликовано: 23.02.1990
Авторы: Асцатуров, Жалковский, Лопато, Шостак, Шпаков
МПК: G06F 7/38
Метки: вычислительное
...со сдвигом на1 бит вправо на входы второго операндаузла 21 (сдвиг на 1 бит вправо выравнивает весовые значения остатка и делителя);Управляющий код В 49(6 ) настраиваетузел 21 на выполнение функции сложения .с обратным кодом. Коммутатор 18управляющим кодом В 541 2) настраивается на передачу переносов междутетрадами с установкой уровня логической единицы на входе переноса вмладший разряд узла 2. На выходах 80результата узла 21 формируется разность, причем, если остаток был меньше делителя, то разность отрицательна, в противоположном случае - разность положительна и, следовательно,в остатке содержится делитель, чтовызывает необходимость корректировкитекущего частного, которое осуществляется в 26 - й микрокоманде, Если корректировки не...
Рабочий орган подборщика хлопка
Номер патента: 1523095
Опубликовано: 23.11.1989
Авторы: Аблялимов, Асцатуров, Глущенко, Гулямов, Каймаков, Матчанов, Сливинский, Ташболтаев, Токарев, Тян, Хон, Юлдашев
МПК: A01D 46/18
Метки: орган, подборщика, рабочий, хлопка
...Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкциях хлопкоуборочных машин.Целью изобретения является повышение эффективности подбора хлопка.На фиг. 1 показан хлопкоуборочный аппарат, вид сверху; на фиг. 2 - разрез А-А на фиг. 1.Устройство хлопкоуборочного аппарата состоит из опирающегося на каркас 1 через вал 2 и подшипники 3 вращающегося барабана 4, на котором установлены зубчатые элементы 5, периодически входящие в приемную камеру 6. На консольных концах вала 2 закреплены одними концами 15 гибкие элементы 7 трубчатой формы, выполненные в виде плоских пружин прямоугольного сечения со щетками 8. Вторые концы взаимосвязаны с наклонно размещенными...
Стенд для агротехнического испытания хлопкоуборочного аппарата
Номер патента: 1468461
Опубликовано: 30.03.1989
Авторы: Асцатуров, Бурмистров, Каймаков, Кодиралиев, Саидов, Селезнева, Сенькин, Ташболтаев, Федотов, Хон
МПК: A01D 46/14
Метки: агротехнического, аппарата, испытания, стенд, хлопкоуборочного
...на моделя 6 куста выключают распределитель 4 и включают транспортер 5, который подает модели 6 куста на позицию Л под распределитель 4.Затем опять включают распределитель 4, подающий дольки 3 хлопка на следующую модель 6 куста. Такие операции повторяются до тех пор, пока все моделя 6 кустов хлопчатника, находящиеся на верхней 5 1 О 5 20 25 30 35 40 45 50 2части транспортера 5 в виде бесконечной ленты от позиции А до аппарата 1, не будет снабжены дольками 3 хлопка на долькозацепах 9 для проведения агротехнических испытаний.Затем включают центробежный вентилятор 10, создающий разрежение в воздуховоде 11, накопителях 12, 14, 15 и 17, аппарате 1 и улавливателях 13, 16 и 18 хлопка. При этом выдвижная перегородка 20 находится в закрытом...
Бункер хлопкоуборочной машины
Номер патента: 1450780
Опубликовано: 15.01.1989
Авторы: Асцатуров, Глущенко, Домбровский, Зборовский, Каймаков, Сенькин, Ташболтаев, Федотов
МПК: A01D 46/14
Метки: бункер, хлопкоуборочной
...на торцовых стенках бункера, которые, в свою очередь, взаимодействуют с рычажным механизмом 10 и с рычагом механизма опрокидывания бункера,Устройство работает следующим образом.Пс мере того как бункер хлопкоуборочной машины заполняется хлопком (фиг, 1), работает уплотнитель 4. Уплотненный хлопок распределяется по всему объему бункера и входит в контакт с З 0 замкнутыми упругими лентами 5 с закрепленными на их внешней поверхности упругими стержнями 6. Так как последние закреплены под острым углом к ленте 5 и направлены к основанию бункера 1, то уплотненный хлопок, соскальзывая по упругим 3 стержням б, распределяется под ними, при этом стержни б препятствуют хлопку разуплотняться при обратном ходе лопасти уплотнителя 4, При увеличении...
Бункер хлопкоуборочной машины
Номер патента: 1423041
Опубликовано: 15.09.1988
Авторы: Алимова, Асцатуров, Глущенко, Горобец, Зильберман, Каймаков, Матчанов, Мирза-Ахмедов, Сливинский, Ташболтаев, Токарев
МПК: A01D 46/14
Метки: бункер, хлопкоуборочной
...подбора ,3 мЗ, а емкости контролируемой лопастью уплотнителя 14 мЭто поз. - воляет увеличить вместимость хлопка в предлагаемом бункере до 1500- . 1600 кг вместо 1100 кг у бункера серийной хлопкоуборочной машины.После заполнения внутренней полости бункера уплотненным хлопком- сырцом хлопкоуборочная машина выезжает на разворотную полосу и устанавливается относительно кузова транспортного средства, например прицепа 2 ПТС-793, в положении, подобном показанному на фиг, 1 и 2.При этом включают гидропривод поворота короба 4 бункера относительно поворотной оси (точка 0) на раме 1 машины. В первый период времени уп - лотненная призма хлопка-сырца внутри короба 4 и крьппки 2 неподвижна относительно последних, затем она начинает воздействовать...
Уплотнитель хлопка
Номер патента: 1405724
Опубликовано: 30.06.1988
Авторы: Азаров, Асцатуров, Глущенко, Зборовский, Каймаков, Сенькин, Ташболтаев, Федотов, Шевчук
МПК: A01D 46/14
Метки: уплотнитель, хлопка
...машины, содержащий гидравлическую систему, уплотняющую лопасть, кицематицески связанную с приводным гидроцилиндром, полости которого подключены к управляющим линиям двухцозиционного четырехлинейного гидрораспределителя, имеющего корпус с тремя полостями, средняя из которых связана с нагнетательной и сливной магистралями, имеет золотник с двумя кольцевыми проточками и упругим элементом, плунжеры, расположенные в соответствующих боковых полостях корпуса с возможностью взаимодействия посредством упругого элемента с торцами золотника, в средней полости корпуса вы 1405724Изобретение относится к сельскохозяйственной технике и может быть применено в хлопкоуборочных машинах.Цель изобретения -- повышение надежности работы уплотнителя...
Устройство для обмена данными между группой каналов ввода вывода и оперативной памятью
Номер патента: 1405063
Опубликовано: 23.06.1988
Авторы: Асцатуров, Василевский, Карпейчик, Мазикин, Пронин, Хамелянский
МПК: G06F 13/00
Метки: ввода, вывода, группой, данными, каналов, между, обмена, оперативной, памятью
...первым входом логических условий блока, единичный и нулевой выходы второго триггера являются выходами перезаписи блока,выход первого триггера соединен с вторым входом пятого элемента И, выход четвертого элемента И соединен с нуле вым входом тре тье го триггера, единичный вход которого соединен с выходом элемента ИЛИ,второй вход которого соединен с вторым входом второго элемента И и с выходом второго триггера, информационный вход которого соединен с выходом первого элемента И, второй вход которого соединен с единичным выходом первого триггера, нулевой вход которого соединен с выходом второго элемента И, второй вход которого соединен с единичным выходом первого триггера, нулевой вход которого соединен с выходом второго элемента И,...
Бункер хлопкоуборочной машины
Номер патента: 1400538
Опубликовано: 07.06.1988
Авторы: Асцатуров, Глущенко, Домбровский, Зборовский, Каймаков, Сенькин, Федотов
МПК: A01D 46/14
Метки: бункер, хлопкоуборочной
...9 встенке 5 трубчатого элемента Междунаружной поверхностью дна 7 бункераи упором 13, закрепленном на торцестержня 10, размещена предварительно сжатая пружина 14, обеспечивающаяусилие на стержень 10, направленноевниз.Аналогичные трубчатые элементыразмещены в ряд по дну бункера. Привод их возвратно-поступательного перемещения выполнен в виде эксцентриков 15, закрепленных на валу 16, который опирается на подшипниковые опоры 7, размещенные на дне бункера.С валом 26 жестко связан рычаг 18,снабженный с другого конца шарниром 19, С шарниром 19 связан шток 20гидроцилиндра 21, закрепленного шарнирно на опоре 22, связанный с дномбункера 7.Длина упругих гибких элементов 12назначается исходя из того, чтобыпри максимально возможном перемещении...
Бункер хлопкоуборочной машины
Номер патента: 1395189
Опубликовано: 15.05.1988
Авторы: Асцатуров, Глущенко, Домбровский, Зборовский, Каймаков, Сенькин, Ташболтаев, Федотов
МПК: A01D 46/14
Метки: бункер, хлопкоуборочной
...и поступательное движе- фния, уплотняя хлопок в бункере. 3 ил,1395189и поступательное движения. На фиг.2 показаны среднее положение лопасти 8 (позиция 1) и два крайних (позиция 11 и 111), соответствующих полностью втянутому и полностью выдвинутому положениям штока гидроцилиндров 3 привода.Реверсирование потока жидкости, вызывающее в свою очередь изменение направления движения уплотняющей лопасти, осуществляется автоматически. Для заполнения бункера хлопкоуборочной машины осуществляется 100-120 циклов уплотнения (первый цикл - это перемещение лопасти из положения 11 через положение 1 в положение 111 и обратно (фиг.2), Зона контакта уплотняющей лопасти с хлопком-сырцом, расположенном в бункере, до ее крайнего положения (11 или ЕЕЕ)...
Способ машинной чеканки кустов хлопчатника
Номер патента: 1384269
Опубликовано: 30.03.1988
Авторы: Алеев, Асцатуров, Барков, Игамбердиев, Идрисов, Кржеменевский, Пальмин, Солонин, Федоров, Шарипов
МПК: A01G 1/00
Метки: кустов, машинной, хлопчатника, чеканки
...см, а среднее значение 27 см. Нож 14 на вертикальном валу 7 устанавливается в зависимости от фона для срезания верхушки главного стебля 1 в пределах 75 - 130 см при двуступенчатой формов ке и 120 в 1 см - при трехступенчатойформовке. Таким образом, устройство по предложенному способу может обеспечивать формовку кустов хлопчатника - чеканку верхушек главного стебля 1, боковых и ростовых ветвей 2 и 3, т. е. сформовать хлопчатник под машинную уборку хлопка- сырца, ускорить созревание курачной массы по всей высоте кустов за счет лучшей питательной среды, уменьшить засоренность собираемого хлопка машинами. Кроме того, 15 предложенный способ чеканки кустов хлопчатника положительно влияет на дефолиа.цию и другие показатели, влияющие на...
Устройство для интенсификации теплообмена
Номер патента: 1353980
Опубликовано: 23.11.1987
Авторы: Асцатуров, Милосердов, Неймарк, Фаерман
МПК: F23L 15/04
Метки: интенсификации, теплообмена
...собой частей, первая из которых по ходу газа выполнена в виде трехлепестковой крестовины 2, а вторая - в виде полого, 20 заглушенного с обеих сторон цилиндра 3 с поперечно гофрированной боковой стенкой 4 и конусным днищем 5. Газоход 1 обрамлен кольцевым воздушным каналом 6 с патрубками 7 и 8 соответственно подвода и отвода воздуха, Вторичный излучатель снабжен распорками 9.Устройство для интенсификации тепло- обмена работает следующим образом.Горячие дымовые газы температурой 900 - 1300 С поступают в газоход 1, в котором установлен вторичный излучатель. При прохождении дымовых газов по газоходу 1 происходят нагрев его стенок и передача тепла воздуху, проходящему г 1 о кольцевому каналу 6. Установка излучателя в виде трехлепестковой...
Устройство для деления
Номер патента: 1322264
Опубликовано: 07.07.1987
Авторы: Асцатуров, Батюков, Запольский, Лопато, Подгорнов, Шостак
МПК: G06F 7/52
Метки: деления
...обратной цеп 1 ьчицы С принудительно округленного усеченного делителя. Тогда (Х,-Р)- значение усеченного Оста 11,а, 11 опучаемого приведением к однорядному коду старп 1 их разрядов двухрядного кода остатка, где Р - величина, ца ко горую отличается значение ;сеченного остат Р=.21 1 1)С=Г=2( 11Сг г мс учетом этого и того, что Г = 1/(У +2(Х -Эти соотношения выполняются привсех зцачециях делителя У, заключенного в пределах 1/2 У 1. Таким образом, в сумматоре 5 принудительногоокругления делителя производится добавление к значению (1+3) старшихразрядов делителя, хранящегося в регистре 3 делителя, единицы в младший разряд.В узле 6 вычисления обратной величины формируется значение (1 с+2)старших разрядов обратной величиныприцудительцого...
Шпиндель для поярусного сбора хлопка
Номер патента: 1313388
Опубликовано: 30.05.1987
Авторы: Асцатуров, Горобец, Зильберман, Кетко, Мирза-Ахмедов, Приходько, Федоров
МПК: A01D 46/16
Метки: поярусного, сбора, хлопка, шпиндель
...с дополнительной зубчатой лентой, установленной для сбора хлопка с нижних ярусов кустов хлопчатника; на фиг. 2 - то же, для обычного сбора хлопка. Предлагаемый шпиндель содержит цилиндрический ступенчатый корпус 1 и приводной ролик 2. Корпус имеет зубчатую 3 и гладкую 4 ступени. Диаметр гладкой ступени 4 меньше диаметра зубчатой ступени 3. На корпусе 1 с возможностью перестановки по его длине установлена зубчатая лента 5. Для крепления верхнего конца ленты 5 посредством зацепа 6 в корпусе выполнены продольные пазы 7 и 8.При работе на сборе семенного хлопка или ценных сортов с нижних ярусов, например, в период раскрытия 55 - 70 о/е коробочек зубчатая лента 5 расположена ца нижней ступени 3 и зацеп 6 установлен в пазу 7 (фиг. 1).При этом...
Микропрограммный мультиплексный канал
Номер патента: 1305693
Опубликовано: 23.04.1987
Авторы: Асцатуров, Извозчикова, Мазикин, Пронин, Яновская
МПК: G06F 13/00
Метки: канал, микропрограммный, мультиплексный
...управляющего сигнала с входа 57,полученного с выхода дешифратора 53,на информационный выход 51,Узел 17 фиксации предназначен длязадания при помощи регистра 110 коммутации конкретного количества подканалов путем набора при помощи переключателей определенного кода на регистре 110 коммутации и выдачи этого 10кода через групповой элемент И 111под управлением управляющего сигнала58, полученного с выхода дешифратора53, на информационный выход 47,Микропрограммный мультиплексный 15канал работает под управлением канальных микропрограмм, расположенных совместно с процессорными микропрограммами в памяти микропрограмм (управляющей памяти), Это позволяет в любой 20момент времени выполнять или микропрограммы процессора, или микропрограммы...
Печь скоростного нагрева изделий
Номер патента: 1295181
Опубликовано: 07.03.1987
Авторы: Асцатуров, Гусовский, Заславский, Неймарк, Пашистов, Шабашев, Энно
МПК: F27B 9/20
Метки: нагрева, печь, скоростного
...создается разрежение, которое, в данном случае, способствует отсосу отработавших относительно низкотемпературных продуктов сгорания от поверхности нагреваемых из. 45 делий. Взаимодействие продуктов сгорания, поступающих из скоростных и плоскопламенных горелок, создает в рабочей камере печи местные рециркуляционные контуры, интенсивно перемешиваюшие внутрипечную атмосферу. Температура внутренней поверхности ограждения рабочей камеры печи по вышается, и возрастает радиационный тепловой поток на нагреваемое изделие.Дополнительное размещение в своде плоскопламенных горелок, расположенных в шахматном порядке со скоростными, обес печивает повышение равномерности нагрева изделий, что достигается увеличением кратности циркуляции газов у...
Транспортная система
Номер патента: 1291464
Опубликовано: 23.02.1987
Авторы: Асцатуров, Глущенко, Сенькин, Сливинский
Метки: транспортная
...началом уборки хлопка подкатной трактор 3 подают к транспортному прицепу 1 и поворачивают рычаг 14 на оси 9 вместе с втулкой 10 с помощью гидроцилиндра 13 по стрелке А, что способствует заходу рычага 14 совместно с захватом 17 под кузов 2 тракторного прицепа 1 (фиг. 1 и 2). Затем подают давление в гидроцилиндр 16, который поворачивает дополнительный рычаг 15 по стрелке Б и вводит его совместно с его захватами 17 под кузов 2 тракторного прицепа 1. Гидроцилиндр 13 реверсируют, при этом рычаг 14, уже связанный с рычагом 15, поворачивается по стрелке В, подхватывает кузов и устанавливает его на раму 4 подкатного трактора 3 в такое положение, как это показано на фиг. 3. При этом верхняя часть кузова заходит под крышку 5. Затем известными...
Устройство для сопряжения электронно-вычислительной машины (эвм) с внешним устройством
Номер патента: 1272337
Опубликовано: 23.11.1986
Авторы: Асцатуров, Воронцов, Запольский, Зильбергельд, Пронин, Пыхтин, Рымарчук, Сигалов, Хамелянский, Чалайдюк
МПК: G06F 13/32
Метки: внешним, сопряжения, устройством, эвм, электронно-вычислительной
...наборныхпереключателей 111,113, 115 по группам 45адресов периферийных устройств черезкоммутатор 36 канала блока 1 управления в управляющую память процессора. В результате, в управляющей памяти процессора формируется таблицауказателей характеристик периферийных устройств. Эта процедура формирования таблицы характеристик производится во время выполнения микроппограммы сброса системы. 55 Режим работы, в котором должно находиться устройство, определяется на основе таблицы характеристик 337 8по адресу периферийного устройстваво время выполнения команды ввода/вывода Начать ввод/вывод. Прц запуске периферийного устройства, работающего в мультиплексном режиме,микропрограммно устанавливаетсятриггер 94 мультиплексного режимаблока 4. Если...
Печь скоростного конвективного нагрева заготовок
Номер патента: 1272076
Опубликовано: 23.11.1986
Авторы: Асцатуров, Берковская, Заславский, Ивлиев, Шабашев
МПК: F27B 9/18
Метки: заготовок, конвективного, нагрева, печь, скоростного
...каналами 5, под, выполненный в виде шагающих балок с подвижным 6 и неподвижным 7 участками, окна загрузки 8 и выгрузки (не показаны). Методическая зона 4 снабжена двухскатным промежуточным сводом 9, опираюшимся на неподвижный 7 участок пода, гребень 10 двухскатного свода 9 расположен на высоте 0,6 - 0,8 высоты рабочей камеры, расстояние от выхода из методической зоны 4 до ближайшего горелочного устройства 3 составляет 0,5 - 1,0 ширины рабочей камеры.Межсводовое пространство 11 методической зоны 4 соединено с дымоотводяшим каналом 5.Промежуточный перфорированный свод 9 выполнен переменной высоты, уменьшающейся в направлении окна загрузки с соотношением крайних высот 0,7 - 0,9. Промежуточный свод 9 установлен с образованием...
Способ безокислительного нагрева металлов под горячую деформацию в пламенных печах
Номер патента: 1258845
Опубликовано: 23.09.1986
Авторы: Асцатуров, Вертлиб, Крупникова-Перлина, Могилевский, Плещук, Полунин, Портной, Шадек
МПК: C21D 1/74
Метки: безокислительного, горячую, деформацию, металлов, нагрева, печах, пламенных
...процессаза счет устранения окалинообразования и дефектного слоя при нагреве.Способ осуществляют следующим образом,В пламенной печи нагрев заготовокиз меди и сплавов на ее основе ведутдо температуры начала активного окисления, .т,е. до температуры поверхности 550-600 С, с коэффициентом расхода воздуха, близким к единице. В дальнейшем нагрев до заданной температуры осуществляют при соотношенииСО/Н О в атмосфере печи в пределах0,8-0,84,В камерной печи нагревают опытныеообразцы меди до с=580-600 С в атмосфере с избытком воздуха (ю=11 - 1,4)и выдержкой около часа, а затеи -в режиме с м около 0,54, что соответствует СО/Я 0=0,812, до С 940-950 Си часовой выдержкой. Угар (количествоокалины по разнице массы образцов дои после нагрева и...
Автоматический регулятор скорости
Номер патента: 1258352
Опубликовано: 23.09.1986
Авторы: Асцатуров, Горобец, Игамбердиев, Ким, Мельников, Сумцов, Ярош
МПК: A01D 46/08
Метки: автоматический, регулятор, скорости
...сое диненный нагнетательным воздуховодом 6 с вентилятором 4. Датчик 1 через усилитель 7 связан с исполнительным механизмом 8, выход которого через механизм 9 необратимой передачи и фрикционный элемент 1 О соединен с органом 11 ручного управления, жестко связанным с механизмом 12 изменения передаточного числа бесступенчатой тр а нс м исси и 13.Регулятор работает следующим образом.Ручное управление осуществляется от ор гана 11 ручного управления через жестку 1 о связь с механизмом 12 изменения передаточного числа трансмиссии. При этом фрикционный элемент 10 фиксирует орган 11 ручного управления в заданном положении.В режиме автоматического управления 30 устройство работает следующим образом.При работе пневмотранспортной системы разрежение...
Микропрограммный мультиплексный канал
Номер патента: 1256036
Опубликовано: 07.09.1986
Авторы: Асцатуров, Василевский, Зильбергельд, Пронин
МПК: G06F 13/12
Метки: канал, микропрограммный, мультиплексный
...4 О 45 50 55 к абоненту через информационный вход от процессора 17, триггер 48, регистры 49 и 50, информационные выходы 22 и 26 блока 2 регистров и с выходов элемента ИЛИ 58 и 57 через выход 29 блока 6 формирования управляющих сигналов и далее через регистр 4 на управляющий выход к абоненту 20. Причем с выхода триггера 48 выдается идентификатор работы от канала РАБ - К, с первого по четвертый выходы регистра 49 выдаются идентификаторы распространения выборки от канала - РВБ - К, адрес от канала - АДР - К, прерывания - ПРЕР, блокировка от канала - БЛК - К соответственно, с первого и второго выходов регистра 50 выдаются идентификаторы управления от канала - УПР - К и информация от канала - ИНФ - К.Информационный байт данных вместе с...
Процессор
Номер патента: 1247884
Опубликовано: 30.07.1986
Авторы: Асцатуров, Запольский, Лопато, Подгорнов, Пронин, Пыхтин, Смирнов, Чалайдюк, Шкляр
МПК: G06F 15/00
Метки: процессор
...через арифметико-логический блок 11 без изменений. Операнд через шину 65, третий коммутатор 22, шину 53 поступит на вход блока 14 где через первый коммутатор 190 будет помещен в сдвиговый регистр 193. После занесения операнда в сдвиговый регистр 193 блок 12 начнет выполнять "двиги, как было описано в описании работы блока, После за-, несения операнда процессор перейдет на микрокоманду анализа регистра состояния 136, в котором по шине 61 блоком 14 будет установлен признак окончания сдвигов, При анализе содерь жимое регистра состояний 136 по шине 68 поступает на коммутатор адреса микрокоманды 113, где под управлением дешифратора 113 адрес микрокоманды не изменяется (повторяется выполняемая микрокоманда), если отсутствует признак...
