Глущенко

Номер патента: 800237

Опубликовано: 30.01.1981

Авторы: Волкова, Глущенко, Зинченко, Иванюк, Кондрашева, Финкельштейн, Шигарев

МПК: C23C 11/18

Метки: низкотемпературной, нитро-цементации, стальных

...поверхность углеродом и кислородом.В результате обработки на поверхности стальных образцов или деталей образуется оксикарбонитрндный слой, имеющий высокую твердость в пределах Н =730-820 кг/мм , более высокую2изйосостойкость и усталостную прочность 48-50 нгс/мм (для образцов2с надрезом), Неочищенный экзогаз, выполняя роль защитной атмосферы и газа носителя одновременно усиливает науглераживающее действие насыщающей среды и ускоряет реакцию азотирования эа счет высокого кислородного потенциала. Кроме того, экзогаз дешев и его производство доступно каждому предприятию, имеющему городской гаэ.После окончания выдержки прекращают подачу циануровой кислоты, отключают печь и охлаждают детали в потоке экзогаза вместе с печью до 150-200 С. При...

Номер патента: 797783

Опубликовано: 23.01.1981

Авторы: Глущенко, Жолоб, Коваль, Мацкевич, Михайлов

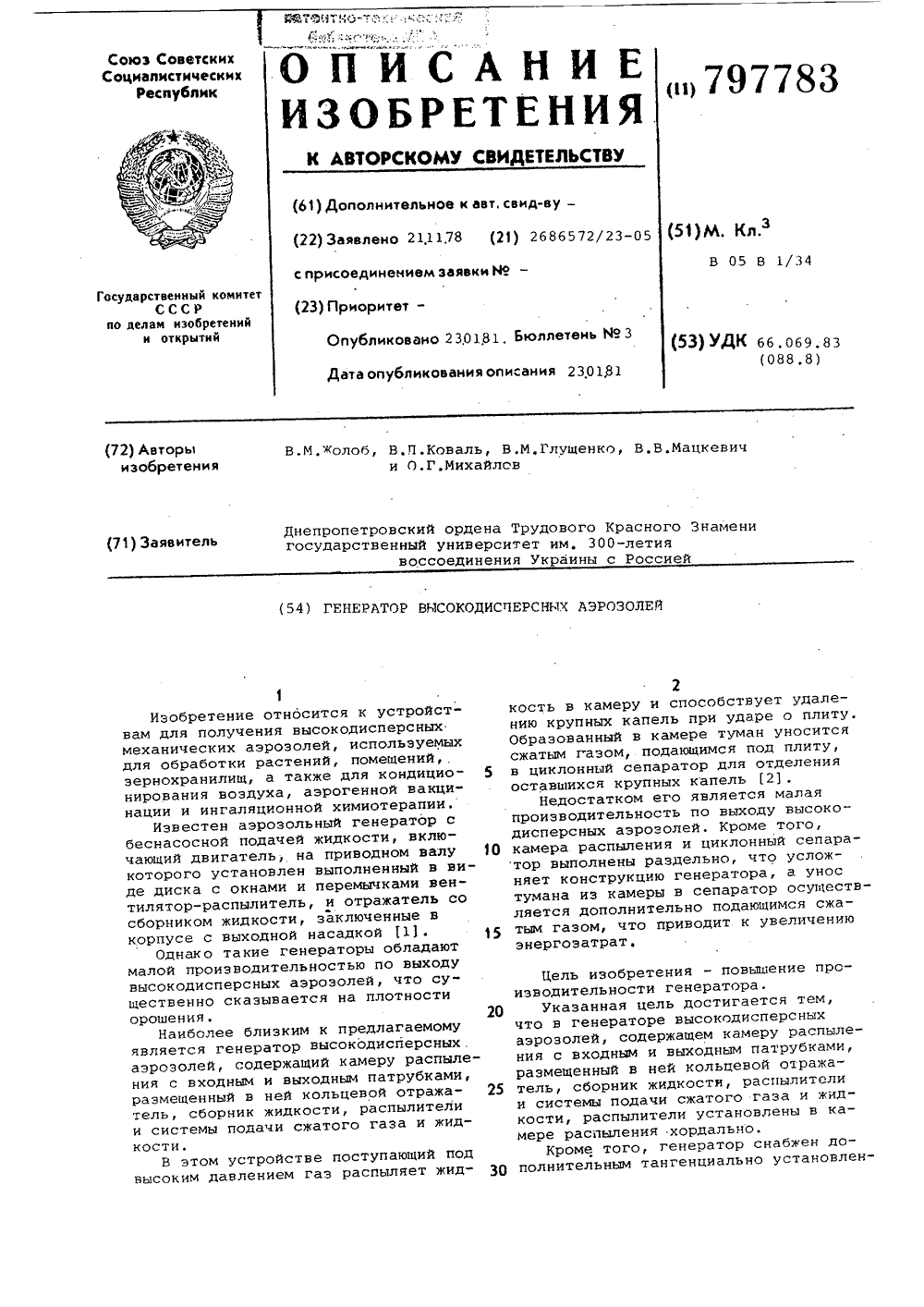

МПК: B05B 1/34

Метки: высокодисперсныхаэрозолей, генератор

...распыления свходным 2 и выходным 3 патрубками,размещенный в ней кольцевой отражатель 4, сборник 5 жидкости, В цилиндрической части камеры 1 хордально расположены гаэожидкостные распылителиб, например пневмомеханические, Днои крышка камеры 1 выполнены коническими,Генератор также, содержит системуподачи сжатого газа в виде трубопровода 7 по которому сжатый газ подаютот источника (не показан) к распылителям б, и систему подачи жидкости,соединенную через магистраль 8 рециркуляции со сборником 5 жидкости и 2 Овключающую резервуар 9, трубопроводы10 и насос 11.Кроме того, генератор снабжен дополнительным тангенциально установленным в камере распыления входнымпатрубком 12 для подачи газа с заслонкой 13.Генератор работает следующим...

Номер патента: 796027

Опубликовано: 15.01.1981

Авторы: Глущенко, Платонов, Сливинский

МПК: B61F 5/26

Метки: буксы, железнодорожноготранспортного, колесной, парыс, рамой, связи, средства, тележки, узел

...рамой 6 тележки. В приливе 4 имеется цилиндрическое отверстие 7, в котором размещены телескопические направляющие 8, которые снабжены упорными фланцамй 9, в которые упираются тарельча-. тые пружины 10, надетые на телескопические направляющие 8, между которыми установлена тарельчатая пружина 11, Концы направляющих 8 с помощью шарниров 12 закреплены на раме 6 тележки."1Работает узел связи буксы с рамой тележки следующим образом.796027 Формула изобретения б Составитель А.ПоляковТехред Л. Пекарь Корректор Н,швыдкая едактор Ю.Петрушко Тираж 560 ИИПИ Государственн по делам изобретен 3035, Москва, Жаз 9577/ Подписноего комитета СССРй и открытийРаушская йаб., д. 4/ илиал ППП 1 Патент 1, г. Ужгород, ул. Проектная При движении транспортного...

Номер патента: 796010

Опубликовано: 15.01.1981

Авторы: Асцатуров, Глущенко, Сливинский

МПК: B60P 1/28

Метки: кузов, легковесныхгрузов, перевозки, самосвальный, транспортногосредства

...положение, как это показано на фиг.1, Транспортное средство опять готово к приему хлопка- сырца. з 79601при этом гибкие тяги одними койцами связаны с панелями крыши, а другими - спротивовесами.На фиг,1 изображен кузов транспортного средства с открытыми панелями .крьппирФвид с торца,на фиг, 2 - то же, вид сбоку;на фиг. 3 - кузов транспортного средствас закрытыми панелями крыши, вид с торца,, Кузов содержит платформу 1, котораяразмещается на раме 2 транспортногосредства, К основанию платформы 1 жестко присоединены основные торцовые борта 3 и шарнирно-основные борта 4, Наосновных торцовых бортах 3 неподвижнорасположены торцовые подставные борта5, в верхней части которых установленышарниры 6. На шарнирах 6 навешены боковые борта 7, на...

Номер патента: 796009

Опубликовано: 15.01.1981

Авторы: Асцатуров, Глущенко, Сливинский

МПК: B60P 1/28

Метки: легковесногогруза, перевозки, самосвальное, сред-ctbo, транспортное

...средство снабжено подпружиненными щитками, закрепленными на внутренней поверхности стенки кузова со стороны разгрузки для прикрывания упомянутых прорезей.На фиг. 1. изображено самосвальное транспортное средство в транспортном положении; на фиг. 2 - то же, во время разгрузки, на фиг. 3 - вид А на фиг. 1.Самосвальное транспортное средство для.перевозки легковесного груза состоит3 79600из рамы 1, на которой шарнирно закреплен кузов 2. На оси 3 поворота кузова 2 закреплены рычаги 4 Ь -образной формы, .которые приводятся в действие силовыми цилиндрами 5, закрепленными на раме 1.,К рычагам 4 шарнирно закреплена уплотнительная лопасть 6, которая может быть введена в транспортную емкость 7. В стенке 8 кузова 2 на шарнирах 9 эакреп лены...

Номер патента: 793441

Опубликовано: 07.01.1981

Авторы: Глущенко, Горобец, Каймаков, Матчанов

МПК: A01B 69/04

Метки: дистанционногоуправления, органами, рабочими

...вид сбоку; на фиг, 2 -то же, вид сверху.Устройство для дистанционного управления рабочими органами состоит из диска 1с пальцами 2, установленного на оси 3 исвязанного с силовым цилиндром 4 посредством тяги 5 с зацепом 6, поджимаемойподпружиненным упором 7, а с валиком 8трансмиссии сельскохозяйственной машины(на чертежах не изображено), рычагом 9,эксцентрично закрепленным на оси 3 с помощью пальца 10.Силовой цилиндр 4 управляется электромагнитным вентилем 11, встроенным в гидросистему сельскохозяйственной машины иработающим от кнопки 12.Устройство также включает золотник 13,а поршень 14 гидроцилиндра 4 выполненподпружиненным посредством пружины 15.Устройство работает следующим обра 25 зом,При включении кнопки 12 с места механика-водителя,...

Номер патента: 792489

Опубликовано: 30.12.1980

Авторы: Беленький, Верхогляд, Гавриш, Глущенко, Киселев, Козлов, Перельман, Саидов, Федотов

МПК: H02K 3/50

Метки: электрической, якорь

...бандажа своим торцом может быть прижато к торцу сердечника. Торец наружного кольца бандажа со стороны лобовых частей может иметь гоФрированную форму,охватывать их и может быть закреплен на нажимной шайбе, например, болтамиИа фнг, 1 показан якорь электрической машины, разрез по оси; на Фиг. 2 - якорь электрической машины ,с бандажом, торец наружного кольца которого охватывает лобовые части обмотки, разрез по оси; на фиг.3 вид по стрелке Б на фиг. 2.Якорь электрической машины содержит сердечник 1, в пазах которого размещены проводники обмотки 2 с лобовыми частями 3. Обмотка закреплена в пазах посредством пазового клина 4, Бандаж лобовых частей 3 обмотки состоит из двух колец, внутреннего 5 15 и наружного 6. Кольца 5 и б расположены одно...

Номер патента: 792488

Опубликовано: 30.12.1980

Авторы: Абдуллаев, Ахматова, Бахолдин, Беленький, Глущенко, Перельман, Размаитый, Тульчинская, Федотов

МПК: H02K 3/50

Метки: электрической, якорь

...Государственного комитета делам изобретений и открыты 5, Москва, 3-35, Раушская н 595/60 ВНИИ по 1130писное д, 4 Патент", г, Ужгород, ул. Проектна илиал Формула изобретения Якорь электрической машины, содержащий вал, пакет железа с торцовыми нажимными шайбами и с обмоткой, уложенной в его пазах, крепящий элемент тороидальной формы, охватывающий лобовые части обмотки и закрепленный на ободе нажимной шайбы, о т л и ч а ю щ и й с я тем, что, с целью повьааения надежности работы машины за счет исключения перемещений лобовых частей, крепящий элементсо стороны торца лобовых частей обмотки снабжен гофрами, входящими между головками лобовых частей. 5Источники информации,принятые во внимание ври экспертизе1, "Тепловоз 2 ТЭ 10 Л"...

Номер патента: 791308

Опубликовано: 30.12.1980

Авторы: Асцатуров, Глущенко, Горобец, Каймаков, Матчанов, Рахметов, Сливинский, Федоров, Хрампронин, Шевчук, Юлдашев

МПК: A01D 46/14

Метки: бункере, массы, сепарации, хлопковой, хлопкоуборочной

...2 и колосниковаярешетка 3 имеют форму кривой с кривизной, увеличивающейся в направленииперемещения хлопковой массы, напримерпо авольвенте.В конструктивном варианте устройства (см. фиг. 4, 5, 6), у которого опорные стержни 2 и колосниковак решетка3 у задней стенки бункера выполненывыступающими за ее вертикальную плоскость, колосниковая решетка 3 состоитиз двух частей; верхней - НК и нижней -КМ (см. фиг. 4 и 3).Нижняя часть колосниковой решеткиЭ состоит из поперечного стержня 6каркаса 1 и продольно расположенных консольных колосников 7. Зазор междуконсольными колосникамивыбирается в пределах 8 - 12 мм,Колосниковая решетка 3 (верхняячасть) может быть выполнена как одноцелое или секциями иэ решетчатого полотна или из отдельных упругих...

Номер патента: 791305

Опубликовано: 30.12.1980

Авторы: Глущенко, Матчанов, Федоров

МПК: A01D 46/14

Метки: бункер, хлопкоуборочной

...вращения, диск имеет форму конуса, а лопабти выполнены из эластичного материала. ВНа фиг. 1 показан бункер для хпопкасырца, вид сбоку; на фиг. 2 - то же,виц по стрелке А иа фиг. 1,Бункер хлопкоуборочной машины вкаочает короб 1 со стенками 2 и дном 3,крышку 4 с сепаратором 5 и загрузочнымокном 6. На дне 3 короба с внутреннейего стороны установлен диск 7, свекзанный с приводом 8 вращения. Диск 7 образован лопастямн 9. Лопасти 9 могутбыть размещены на диске в вице коцусас вершиной во внутрь короба. Устройство работает следующим обра- зом.В момент поступления хлопковой массы в загрузочное окно 6 она проходит по сепаратору 5, а затем оседает на дно 3, на котором установлен диск 7, который, вращаясь, перемещает хлопковуто массу под...

Номер патента: 791281

Опубликовано: 30.12.1980

Авторы: Глущенко, Рякин, Сенькин, Сливинский

МПК: A01B 63/102

Метки: выносного, гидронавески, машин, сельскохозяйственных, тракторов, цилиндра

...машин из транспортного положения в рабочее масло подают в масло- подводящий канал 8 и далее в масло- проводящий канал 10 Г-образной формы.При достижении давления в канале 10, достаточного для открытия перекрывающего клапана 11, последний открывается и прекращает фиксировать шток 4 гидро- цилиндра своим шарообразным фиксатором, и масло поступает в подпоршневое пространство гидроцилиндра при этом шток 4 с поршнем 6 перемешается, и масло свободно поступает в подпоршневое пространст- во гидроцилиндра и полностью выходит из осевого конического отверстия 7 задней крышки гидроцилиндра.Для перевода сельскохозяйственной машины в транспортное положение масло под давлением подают в масляный канал 15, при этом шток 4 с поршнем 6 перемещается,...

Номер патента: 789954

Опубликовано: 23.12.1980

Авторы: Глущенко, Карагай, Лаптиенко, Пермяков, Хребтов

МПК: G01R 33/08

Метки: зонд, магнитометра, ярм

...1, предназначенном для измерения магнитных полей, силовые линии которых перпендикулярны оси коаксиала 2, катушка 7 модуляции располагается перпендикулярно как оси коаксиала 2, так и оси ВЧ катушки 5. Датчик 1 окружен экраном Зо 8, представляющим собой отрезок трубы коаксиала 2.На обоих концах коаксиала 2 установлены разъемы 9 и 10; Высокочастотный Разъем 9 соединяет поРоговый генератор 3 с коаксиалом 2.Разъем 10 соединяет датчик 1 с коаксиалом 2, С датчика 1 на разъем 10 выходят провода с ВЧ катушки 5 и катушки 7 модуляции. С коаксиала 2 на разъем 10 выходят центральный 40 проводник 11 коаксиала 2, который своим вторым концом подключен к разьему 9 и провода 12 питания катушки 7 модуляции, которые размещены внутри коаксиала 2. 45Для...

Номер патента: 787212

Опубликовано: 15.12.1980

Авторы: Асцатуров, Глущенко, Сливинский

МПК: B60P 1/28

Метки: самосвальное, средство, транспортное

...требуется усилие приводного механиэма несколько большее, чем в моментвхода уплотнительной лопасти в прицеп.Цель изобретения - повышение 5 эФФективности уплотнениялопка путемсоздания дополнительного усилия налопасть.Поставленная цель достигаетсятем, что барабаны размещены на оси 1 поворота кузова эксцентрично.На Фиг. 1 показано самосвальноетранспортное средство, рабочее положение, на фиг. 2 - то же, при опрокидывании кузова и уплотнении хлопка, 15 Самосвальное транспортное средство содержит раму 1 с закрепленными наней кузовом 2 и гидроцилиндрами 3.Кузов 2 установлен с возможностьюопрокидывания на оси 4, на которой 20 свободно посажены поворотные барабаны 5 с тросами 6, концы которыхсвязаны со штоками гидроцилиндров 3.С барабанами 5...

Номер патента: 783076

Опубликовано: 30.11.1980

Авторы: Асцатуров, Глущенко, Сливинский

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвального, средства, транспортного

...к нему крьзакой 2 и связан с помощью вала поворота 3, закрепленного на раме 4 машины, поворотным 3 О рычагом 5 со штоком 6 силового цилиндра 7. Между кузовом и крышкой размещены гибкие гофрированные оболочки 8, жестко соединенные с верхними частями торцовых бортов кузова 1 и с крышкой 2. На валу поворота 3 шарнирно расположены поворотные бара баны 9, связанные с уплотнительной лопастью 10 и тросом 11 со штоком 12 силового цилиндра 13.Работает кузов самосвального транспортного средства следующим образом.При его опрокидывании крьюка 2, открываясь, позволяет высыпаться грузу, например, в транспортную емкость. Одновременно с раскрытием крышки 2 гофрированная оболочка 8 закрывает торцовую щель, образующуюся между крохой 2 и основной...

Номер патента: 781978

Опубликовано: 23.11.1980

Авторы: Глущенко, Мазуров

МПК: G11C 15/00

Метки: ассоциативное, запоминающее

...избыточного оборудования и усложнению устрой- стме3 7 подаются в с выхода ключа 12 на швфратор 23 подается санал, которому в соответствие. ставвтся двоичный код, поступающвй затем в выходной регвстр 26.;Технико зкономическое преимущество описываемого устройства состоит в том, что в нем исключено дополнительное пе рекодврованве однокоренных заданных слов различной длины, включая те слу-: чав, когда более короткое слово соепа= дает с начальной частью более длинно го слова уменьшены разрядность вход-: ного регистра в количество мртвкальнмх в горизонтальных швн двухкоордвватиик , запоминающих матриц, за счет чего эначительно упрощается устройство в сйвмаются ограниченна на "заданные слова, по которым выбирается внформацвя вз...

Номер патента: 781180

Опубликовано: 23.11.1980

Авторы: Глущенко, Голиков

МПК: G01N 1/10

Метки: пробоотборник, пульпы

...пуль-попроводе 1, содержит пульпозаборнуюштангу 2, выполненную в виде многолучевой звезды с отверстиями, диаметркоторых 2-5 мм. Пульпозаборная штанга2 жестко соединена с турбулизирующеформирующим устройством, представляющим собой конус 3 со спиральными ребрами4, несущий на своей вершине многолучевую звезду 5 (без отверстий), лучикоторой и концы ребер 4 конуса 3 сме " щены отйосительно штанги 2, причемвысота конуса 3 соизмерима с диаметром пульпопровода. Турбулизирующеформирующее устройство, его конус 3и звезда 5 установлены на одной оси.Предпочтительно выполнение многолучевой звезды 5 из стержней диаметром7-10, 20 мм.Пробоотборник работает следующимобразом.Контролируемый поток, движущийся.по пульпопроводу 1, имеет случайноераспределение...

Номер патента: 779390

Опубликовано: 15.11.1980

Авторы: Бесфамильный, Воскобойников, Глущенко, Ефимов, Михалевич, Мишин, Мкртчан, Серов, Цейтлин, Шведов

МПК: C21B 7/24

Метки: доменной, плавки, состояния, теплового

...в .доменной печи.Установлено, что переходнаяфункция, т.е, функциональная связь," по каналу ПКГ имеет вид 3й"Ь51(с), ,КП(1-е,),1где П - плотность колошниковогогаза, г/м 1,;31- содержание кремния,в чу пгуне, ,- текущее время, ч,К - .коэФициент передачиг/м , П.3,Ф - соответственно время чистого запаздывания и постоянного времени, ч, .Значения параметров. переходнойфункцик составляют: К -(0,02:0,03),5 в 2,0 з 2,5, Ф гф 3,0-3,5.Регистрация отклонений плотности , 26. газа и регулирование по обнаруженной" при исследованиях последовательностидействий позволяетоптимизйровать ведение доменной йлавки;Откзйаезще"плотности колошнийового Я(критерйй -.кзмеиения содержания кремния в чугуне), а следовательно, поз"урволяет своевременно...

Номер патента: 779110

Опубликовано: 15.11.1980

Авторы: Асцатуров, Глущенко, Матчанов, Сливинский

МПК: B60P 1/28

Метки: транспортная

...кузове самосвального;транспортного средства.Транспортная система состоит нзперегружаемого транспортного средства 1 и самосвального транспортного средства 2, Средство 1 имеет раму 3 с закрепленными на ней при помощи шарниров 4 гидроцклиндрами 5, штоки ко 1 торых имеют самоустанавливающкеся ,опорные плиты б, Последние при вы 1 движеник штоков гидроцилиндров 5 упираются в один из боковых бортов 7 самосвального транспортного средства 2. На торцовых бортах 8 последнего закреплены блоки 9 для эапасовки через них гкбких тяг 10, концы которых связаны с бортамк 7,Транспортная система работает следующим образомПри выдвижении штоков гидроцилиндров 5 опорные плиты б упираются в боковой борт 7 кузова средства 2, обеспечивая при этом повышение...

Номер патента: 778724

Опубликовано: 15.11.1980

Авторы: Асцатуров, Глущенко, Горобец, Матчанов, Федоров, Чаусский

МПК: A01D 46/08

Метки: аппаратов, механизм, многорядной, навески, хлопкоуборочной

...верхними концами 17 к рычагу10 и нижними к блоку аппаратов 5 исостоят из двух цилиндрических пру " жин, вставленныходна в другую. Внутренняя пружина 18 работает на сжатие, а наружная пружина 19 - на растяжение.Работает устройство следующим образом,Положение аппаратов 5 относительнокустов хлопчатника в основном 15обусловлено положением рамы 2 хлопкоуборочной машины, которая в процессе сбора хлопка совершает пространственные колебания (отклоняется откурса, крепится и т. д.). При всех Яэтих погрешностях в положениях рамы2 машины относительно кустов хлоп- .чатника аппараты 5 сохраняют своестабильное положение в работе, ненарушая и формального протекания тех-нологического процесса сбора хлопка,Колебания и отклонения рамы 2 непередаются...

Номер патента: 770876

Опубликовано: 15.10.1980

Авторы: Асцатуров, Глущенко, Матчанов, Сливинский

МПК: B60P 1/28

Метки: грузов, легковесных, перевозки, самосвальное, средство, транспортное

...рамки 4, которая жестко связана с поворотными барабанами 5, соединенными со штоком 6 силовых нилиндров 7. В крышке 2 на оси 8 шарнирно закреплена поворотная лопасть 9, которая пружиной 10 соединена с крышкой 2 и тросом 11 - с рамой 12 транспортного средства. Трос 11 эапасован через блок 13, расположенный на кузове. Последний вместе с крышкой 2 при выгрузке легковесного груза расположен над транспортной емкостью .14.Кузов самосвального транспортного средства работает следующим образом.При опрокидывании кузова транспортного средства крышка 2, открываясь,. натягивает трос 11, который. поворачивает поворотную лопас-.ь 9 на оси 8, растягивая при этом пружину10. При этом масса легковесного груза, например, хлопка-сырца, благодаря...

Номер патента: 768732

Опубликовано: 07.10.1980

Авторы: Глущенко, Оськин, Сорокина

МПК: B65G 59/06

Метки: выдачи, штабеля

...звездочку 6 и неприводную 7, между которыми находятся полозья 8 для восприятия нагрузки, передаваемой поводком,Каретка 1 снабжена фигурной9 для контактирования с поводкОтсекатель 3 снабжен упоромком 11, выполненным в виде д768732 поводком 4, который продолжает перемещаться и поднимает каретку 1 на высоту ее пластины 9. При этом вилы 12 отсекателя 3 поднимают штабель 14 над нижним поддоном, лежащим на столе 13. Цикл закончен. 10 1, Устройство для выдачи изделий изштабеля, содержащее каретку, установленную в вертикальных стойках с возможностью перемещения по ним, и поводок, закрепленный на двух параллельных беско 15 нечных цепях, отличающсеся тем, что,с целью расширения технологических возможностей устройства путем обеспеченияпоштучной...

Номер патента: 767422

Опубликовано: 30.09.1980

Авторы: Беленький, Глущенко, Давыдов, Закиров, Киселев, Мухутдинов, Перельман, Суханов, Тульчинская, Файзиев

МПК: F16D 3/32

Метки: карданная, передача

...способности последнего варианта соединения на поверхности конца 13 промежуточного вала выполняют паз 17.В случае необходимости обеспечения пробуксовки концов 12 и 13 частей промежуточного валаотносительно друг друга размеры и жесткостькольца 14 выбирают из условия податливостиконца 12 и втулки 14 (фиг. 4).Карданная передача работает следующим обра- зоэом, При действии постоянного по величинекрутящего момента М передаваемого проме.кжуточным валом карданной передачи, ведущийконец 12 (фиг. 3) получаетугловое смещениеФ относительно ведомого конца 13, Смещения З 5происходят за счет упругой деформации цилиндрической тонкостенной втулки 14. От упругойдеформации на поверхности контакта конца 12со втулкой 14 появляются силы нормальногодавления...

Номер патента: 766717

Опубликовано: 30.09.1980

Авторы: Беленко, Ведмедь, Глущенко, Каншин, Онищенко, Раскин, Трубников

МПК: B21G 3/12

Метки: автомат, гвоздей, проволоки

...оси подачи проволоки. Траверса 5 тягами 6, рычагами 7 и толкателями 8 кинематически 10 связана с ножевыми ползунами 9. Зажимная матрица 10 связана упором 11 с рычагом 12. Рычаг 12 одним концом шарнирно закреплен на станине 4, другим посредством тяги 13 соединен с шатуном 2 механизма высадки.Автомат для изготовления гвоздей изпроволоки работает следующим образом.Главный вал 1 сообщает возвратно-поступательное движение ползуну 3 через шатун 2 механизма высадки, с шатуна 2 посредством тяги 13, рычага 12 и упора 11 движение передается зажимной матрице 10. Ножевые ползуны 9 приводятся в движение через толкатели 8, рычаги 7 и тяги 6 от траверсы 5, закрепленной на ползуне 3. Меформула изобретения Рог.1 Фиг, 2 Составитель В. Бужинский...

Номер патента: 765194

Опубликовано: 23.09.1980

Авторы: Глущенко, Журавлев, Скобей, Щука

МПК: B66C 21/00

Метки: кабельный, кран, сдвоенный

...Тяговый канат приводят в движение канатоведущим шкивом электролебедки 14.Для подъема и.опускания крюковых обойм 15 кабель. кран снабжен груэоподъемными канатами 16, неподвижные концы которых закреплены на мачтах тыловой опоры 4, а подвижные концы через обводные блоки 12 го. ловной опоры 3 подведены и присоединены к траверсе 17, обеспечивающей синхронную передачу тягового усилия через сборный канат 18 на оба грузоподъемных каната 16 от одного барабана электролебедки 19 и синхронный подъем и опускание крюковых обойм 15, а также предназначенный для предотвращения скручивания подвижных концов грузоподъемных канатов. Траверса 17 представляет собой треугольную пластину, выполненную, например, из листовой стали, с отверстиями для крепления...

Номер патента: 764929

Опубликовано: 23.09.1980

Авторы: Глущенко, Друзяка, Лазаренко, Роменский, Филатов

МПК: B23Q 3/06

Метки: сборно-разборное, универсальное

...любых точках с произвольно заданными координатами Х, У и о в плоскости базового основания 1.Данная возможность обеспечивается тем, что при подобной установке опорных элементов 2 и 3 их овальные пазы 5 перекрещиваются, как минимум, с двумя пазами 5 базового основания 1, образуя своими перекрестиями отверстия (на чертежах обозначены Фнаком +) для установки элементов 55 6 закрепления, соединяющих все элементы между собой. Ограничение угла поворота элементов А пределами значений 45 - 1350 не создает ощутимых затруднений при сборке приспособлений, так как взаимно перпендикулярные установочные поверхности опорных элементов 2 и 3 при повороте в пределах угла 0( обеспечивают получение в приспособлении установочных баз, ориентированных в...

Номер патента: 763958

Опубликовано: 15.09.1980

Авторы: Глущенко, Егоров, Сенцов

МПК: G11B 5/42

Метки: головок, магнитных, сборки, сердечников

...МГ.Устройство содержит неподвижноейижнее основание 1 и подвижное верхнее основание 2, скрепляемые междусобой винтом 3. В продольном разрезестороны верхнего основания имеютП-образную форму с одним укороченным вертикальным участком, опирающимся на корпус 4 МГ, в котором устанавливается сердечник 5, Между нижним основанием и корпусом МГ расположена интерйеренционная прозрачнаяпластина 6, а между этим же основанием и основанием 2 - пружины 7,Сердечник располагается точно на середине окна 8, выполненного в основании 1,В процессе сборки МГ сердечникустанавливается в корпус и зажимается между основаниями, после чего сборщик с помощью интерАерометра(на чертеже не показан) наблюдаетинтерференционную картину. В случаесовпадения всех плоскостей...

Номер патента: 763956

Опубликовано: 15.09.1980

Авторы: Глущенко, Егоров, Марочкин, Сенцов

МПК: G11B 5/14

Метки: головки, магнитной, магнитопровод, плавающей, ферритовый

...этом следующий. В слу- Очае необходимости изготовления, например, только двух ФМ используютферритовую пластину, толщина которой несколько превышает толщину, вдва раза превосходящую толщину одного 15ФМ, производят выборку паза по торцу и в этот паз заливают стекло,После остывания стекла производятпродольную разрезку толстой пластинына. две тонкие. В результате каждыйФМ оказывается с карманом, заполненным стеклом. Этот прием позволяетодновременно достичь две цели: получить несколько тонкие ФМ, которыепозволяют осуществлять запись более200 мегабит на единицу магнитногоносителя (на чертеже не показан)и уменьшить вероятность деформацииносителя при случайном соприкосновении с ним рабочей поверхности МПМГ.Первое из укаэанных оказывается воз-...

Номер патента: 763471

Опубликовано: 15.09.1980

Авторы: Глущенко, Грановский, Лившиц, Мишин, Цейтлин

МПК: C21B 7/16

Метки: доменной, дутьевая, печи, фурма

...под одинаковыми или разными углами к оси дутья.На фиг. 1 изображена фурма, продольный разрез; на фиг. 2 - укрупненный разрез; на фиг. 3 - вид на внутреннюю часть фурмы со стороны фланца.Фурма содержит фланец 1, в котором закреплена трубка 2 для подачитоплива. Отверстия 3 во фланце 1соединены между собой концентрической или полуконцентрической полостьюили щелью 4, В местах расположения отверстий 3 к фланцу приварены патрубки 4, через которыедобавки подаются в рабочий канал1 Исследования на опытном стенде свидетельствуют о том, что при углах установки патрубков меньшео15 к оси перемещивание добавок с. дутьем осуществляется неудовлетворительно. Содержание СН 4 превышает 2-3. Наилучшие показатели перемешивания, о чем свидетельствует...

Номер патента: 753695

Опубликовано: 07.08.1980

Авторы: Асцатуров, Глущенко, Гроховский, Матчанов, Сливинский

МПК: B60P 1/28

Метки: самосвальное, средство, транспортное

...концы которых связаны с уплотнительной лопастью. На фиг. 1 показан общий виц само- свального транспортного средства при опрокидывании кузова; на фиг, 2 уплотнительное устройство на фиг. 3 соединение полого рычага со стержнем, на фиг. 4 - уплотнительная лопасть, вид сверху.Самосвальное транспортное средство для перевозки легковесного груза состоит иэ рамы 1 с закрепленными ;на ней силовыми цилиндрами 2, кузова 3 с осью поворота 4, на которой свободно посажены поворотные барабаны 5 с гибкими тягами, одни концы которых соединены с цилиндрами 2. С барабанами 5 жестко соединены полые рычаги 7, в которые вставлены цилиндрические стержни 8 с(пальцами 9. На кузове 3 к стержням 8 присоединена уплотнительная лопасть 12.Работает самосвальное...

Номер патента: 753376

Опубликовано: 07.08.1980

Авторы: Глущенко, Рякин, Сенькин, Сливинский

МПК: A01B 35/04

Метки: культиватор

...валы качалок 11, имеющие так же наружную шлицевую поверхность. На валах качалок 11 имеется многозаходная резьба 12, которая расположена в разрезных втулках 13, имеющих такую же резьбу. Разрезные втулки 13 жестко закреплены на подвижных секциях 4.ф Валы качалок 11 так же соединены с помощью рычагов качалок 9 с грядилями 10.Работает культинатор следующим образом. После культивации борозд хлопчатника и достижения трактором 3 конца поля тракторист подает давление в гидроцилиндры 8, штоки которых начинают перемещаться по стрелке А. Перемещаясь, последние с помощью рычагов 7 поворачивают полые валы качалок б. Так как полые валы качалок б связаны шлицами с валами качалок 11, то и они начинают одновременно поворачиваться против часовой...
