Глущенко

Номер патента: 1781031

Опубликовано: 15.12.1992

Авторы: Глущенко, Гусев, Фомин

МПК: B26B 21/00

Метки: бритья, прибор

...и хранении, нижняя поверхность основания вь 1 полнена плоской, а держатель - составным из двух частей, длина каждой иэ которых не превышает длину головки, при этом по меньшей мере одна из частей выполнена полой и имеет в средней части поперечное отверстие, диаметр которого больше диаметра реэьбового штыря, а другая часть держателя выполнена с возможностью размещения внутри полой части держателя и имеет в средней части поперечное резьбовое отверстие, диаметр которого равен диаметру резьбового штыря.2, Прибор по п.1, о т л и ч а ю щ и й с ятем, что предохранительные буртики выполнены сплошными.3. Прибор по п,1, о т л и ч а ю щ и й с ятем, что резьбовой штырь выполнен заост-. ренным.- то же, в транспортировочном положении;. на...

Номер патента: 1778137

Опубликовано: 30.11.1992

Авторы: Браун, Глущенко, Долгих, Маховский, Нешин, Ольферт, Цвениашвили, Чухрий

МПК: C10B 57/08

Метки: коксованию, подготовки, угольной, шихты

...в наибольшей степени повышающие спекаемость каждого из выделенных классов. Таким образом, заявляемое техническое решение соответствует критерию "новизна", Анализ известных тех- нических решений в исследуемой области, т.е. в коксохимической промышленности, позволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в заявляемом способе, и признать заявляемое техническое решение соответствующим критерию "существенные отличия". 5 10 15 20 25 30 35 40 45 ские добавки. Подготовленную шихту направляют на коксование,П р и м е р. Индивидуальные угли марокЖ, К, Г, ОС смешивают в следующем соотношении (Ж%, К%, Г%, ОС%).дробят по схеме ДШ (дробление шихты).Получают производственную...

Номер патента: 1776359

Опубликовано: 15.11.1992

Авторы: Вититин, Глущенко, Гриффен, Рутковский

МПК: H05B 3/34

Метки: лента, тканая, электронагревательная

...ленты, Кромочные нити при этом попадают на внутреннюю сторону изгибов петель, что обеспечивает их стабильную фиксацию в укаэанном положении, предотвращающую соскальзывание. Благодаря этому они создают изоляционную прослойку между соседними петлями, обеспечивая надежную работу электронагревательной ленты, Количество кромочных нитей зависит от жесткости токопроводящих нитей и плотности их расположения в плоскости ленты, но не может быть меньше двух, так как в противном случае создаваемые соседними нитями силы, действующие на петлю, будут уравновешены и ее поворота не произойдет, фиксация положения кромочных нитей не будет обеспечена и опасность замыкания между соседними петлями сохранится.50 седних ее петель не происходит, посколькупод...

Номер патента: 1775845

Опубликовано: 15.11.1992

Авторы: Гвоздев, Глущенко, Кузаев, Скулаков

МПК: H03F 19/00

Метки: усилитель

...диэлектрической подложки, и дополнительный слой сверхпроводника, нанесенный на противолежащей поверхности дополнительного ферритового слоя.На чертеже приведен в аксонометрии общий вид усилителя. Усилитель содержит ортогонально намагниченную многослойную пластину 1 со следующей структурой; слой сверхпроводника 2 - ферритовый слой 3 - диэлектрическая подложка 4 - ферритовый слой 5 - слой сверхпроводника 6. Линия передачи 7 выполнена в виде прямоугольного волновода, вдоль оси которого установлена без зазора ортогонально широким стенкам 8 и 9 многослойная пластина 1, по обе стороны от которой в широких стенках выполнена продольная щель 10 и 11, к кромкам одной из продольных щелей, например, 10 подключены выводы источника постоянного...

Номер патента: 1775768

Опубликовано: 15.11.1992

Авторы: Андреева, Глущенко, Часовникова

МПК: H01P 1/38

Метки: м-плечий, переключатель

...волноводного 3-плечего переключателя на основе У-разветвления прямоугольного волновода 1 с тремя ферритовыми элементами 2; на фиг.2 представлена конструкция предлагаемого волноводного М-плечего переключателя на основе в-разветвления прямоугольного волновода 1, содержащего гп ферритовых элементов 2, в области расположения которых волноводы выполнены запредельными; на фиг,З показана конструкция магнитной системы волноводного М-плечего переключателя, где 1 - в-раэветвление прямоугольного волновода, 2-ферритовые элементы, 4 - постоянный магнит, Б - катушки перемагничивания с магнитными сердечникам и и а мяти 6. Все ферритовые элементы размещены в поле смещения постоянного магнита 4 (фиг.З), определяющего начальное нерабочее состояние...

Номер патента: 1775069

Опубликовано: 15.11.1992

Авторы: Асцатуров, Глущенко, Исмаилов, Махатов, Ташболтаев, Юлдашев

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...кустов и повышение агротехнических показателей достигается за счет предварительного плавногодеформирооания (изгиба) главных стеблейкустов хлопчатника с перекатыванием егаэлементов на кустозаводящем устройстве ввиде горизонтального барабана перед входом в рабочую щель и обеспечения равныхскоростей обработки раскрытых коробочекхлопка по высоте рабочей щели шпинделями,На фиг,1 изображен хлопкоуборочныйаппарат, вид сверху; на фиг,2 - то же, видсбоку,Хлопкоуборочный аппарат состоит изшпиндельных барабанов 1, колкового барабана 2, кустоподъемников 3 и каркаса 4.На каркасе 4 над входом в рабочующель посредством шарнирно закрепленныхповоротных рычагов 5 и на расстоянии отоси вращения колкового барабана 2 установлено кустоэаоодящее устройство о...

Номер патента: 1770556

Опубликовано: 23.10.1992

Авторы: Балакиров, Глущенко, Королев, Макеев

МПК: E21B 43/27

Метки: зоны, пласта, призабойной, состав

...раствор соляной кислоты и поверхностно-активное вещество, в качестве последнего содержит оксиэтилированный изононилфенол Афд-б, при следующем соотношении компонентов, об.о :Водный растворсоляной кислоты(12,5 - 24,0-н ы й) 80 - 90Оксиэтилированныйизононилфенол АФд-б 10 - 20Предлагаемый состав отличается от прототипа использованием оксиэтилированного изононилфенола с шестью молями окиси этилена и другим количественным соотношением компонентов,Предлагаемый состав по сравнению с известными обладает структурно-механическими свойствами, его вязкость в 4,8 - 62,7 раза выше, скорость растворения породы в 5,1 - 26,0 раза ниже при полном удержании в составе ионов Ре после завершения реакции.Снижение скорости растворения карбонатов и...

Номер патента: 1770555

Опубликовано: 23.10.1992

Авторы: Балакиров, Глущенко, Королев, Макеев, Чернорубашкин

МПК: E21B 43/27

Метки: зоны, пласта, призабойной, состав

...-ная) 2 - 15 Соляная кислота (12 -20 -ная) Остальное Предлагаемый состав отличается от известного использованием оксиэтилированного изононилфенола с шестью молями окиси этилена и другим количественным соотношением компонентов.Предлагаемый состав по сравнению с известным обладает структурно-механическими свойствами, его вязкость в 3,4 - 39,2раза выше, скорость растворения породы в4,1 - 7,5 раза ниже при полном удержании вз+составе ионов Ее после завершения реак 5 ции.Снижение скорости растворения карбонатов и возможность регулирования в широких пределах структурно-механическихсвойств состава позволяют существенно10 увеличить эффективность солянокислотного воздействия на ПЗП как по простиранию,так и по толщине...

Номер патента: 1770474

Опубликовано: 23.10.1992

Авторы: Вититин, Глущенко, Гриффен

МПК: D03D 35/00

Метки: лентоткацкого, станка, челнок

...7 и канительку 8, В дуге 3 выполнена прорезь, ограниченная сегментовидными щечками 9 и металлическими вставками 10,По центру симметрично оси челноку между щечками 9 укреплены ролики 11.Челнок работает следующим образом. Металлическая нить 6,сматываясь со шпули 5, проходит через канительку 8 и между роликами 11, играющими роль глазка, обеспечивающего изменение направления движения нити 6 к опушке ткани 12. Это направление меняется в зависимости от положения челнока 1 относительно опушки ткани 12, При переработке нитей повышенной жесткости ролики могут быть выполнены вращающимися, что обеспечивает резкое снижение сопротивления уточной нити, а также повышение работоспособности роликов,Наличие прорези обеспечивает расположение нити в...

Номер патента: 1768731

Опубликовано: 15.10.1992

Авторы: Глущенко, Мацкевич

МПК: E04G 9/00

Метки: бетонных, возведения, конструкций, монолитных, опалубка, поверхностью, рельефной

...полупрозрачного полиэтиленаобтягивающей раму 1. Несущая рама 1 выполненаа из прокатного либо экструдированнаго профиля, в боковых стенках которогоимеются овальные щелеобразные отверстия 3, предназначенные для пропуска натяжных приспособлений. В центральнойстенке ребра рамы 1 содержатся аналагиные отверстия 4. Формирующий элемент 2 опирается на гибкую диафрагму 5, закрепленную к натяжным приспособлениям б, выполненным, например, в виде винта, опирающегося на внутреннюю стенку рамы через отверстия 4. Гибкая диафрагма 5 может быть выполнена из синтетической полупрозрачной пленки либо из синтетической сетки с мелкими ячейками, обрамленной по контуру металлическим стержнем, входящим в зацепление с натяжным винтом,Диафрагма 5 в...

Номер патента: 1767130

Опубликовано: 07.10.1992

Авторы: Глущенко, Мацкевич, Рыбин

МПК: E04G 11/20

Метки: опалубка, подвижная

...смесь (при наличии тепляка это делается посредством бетононасоса), В зависимости от конструктивной схемы бетонируют ячейку в виде "лежащего стакана" с монолитным перекрытием либо без перекрытия. В первом случае 10 по окончании твердения бетонной смеси опалубочные щиты 5 и 6 отрывают от бетонапосредством гидроцилиндров 4, опалубочный щит 8 перекрытия отрывают аналогично, створки щита 10 складывают пополам,15 опалубку переопирают посредством гидростоек 21 на стены и за счет привода 27выдвигают тележку, опорную платформу 25переопирают на нижележащее перекрытиепосредством опорных приспособлений 29,20 гидростойки 21 поднимают вверх, посредством гидроцилиндров 20 опалубку сдвигаютс места и при помощи привода 27 опалубкуперемещают по...

Номер патента: 1765871

Опубликовано: 30.09.1992

Авторы: Глущенко, Киселев, Подгородецкий

МПК: H02K 3/12

Метки: электрической, якорь

...яруса в верхний, 30Поставленная цель достигается тем, чтолобовые части обмотки в зоне перегиба ееиз нижнего яруса в верхний размещены повинтовым поверхностям, продольные осикоторых пересекают ось вращения якоря, а 35изогнутые рядом расположенные секцииобмотки наложены друг на друга,На фиг.1 показан якорь электрическоймашины с обмоткой, уложенной в пазах изакрепленной бандажом; на фиг.2, 3 - вид 40на констуркцию обмотки якоря в зоне перегиба ее из верхнего яруса в нижний (дляодиночной секции обмотки на фиг.2 и группы рядом расположенных секций нафиг.З). 45Якорь электрической машины содержитнапрессованный на вал 1 пакет железа 2 с обмоткой 3 (верхний ярус) и Зф (нижний ярус), уложенной в его пазах, концы которой соединены с коллектором 4,...

Номер патента: 1765629

Опубликовано: 30.09.1992

Авторы: Барановская, Глущенко, Лисицкий, Моисеев

МПК: F24F 3/147

Метки: теплоты, утилизации

...При этом снижается сечение теплоутилизатора для прохода воздуха, падает его тепловая мощность, а в отдельных случаях возможно разрушение теплоутилизатора.Цель изобретения - повышение надежности. В устройстве для утилпоставленная цель достигаеснабжено теплообменникоперед последним утилизатолообменивающихся сред ипо греющей стороне к входнала теплой среды.Такая схема устройсповысить надежность ееснижения опасности замеррующейся из воздуха влаги1765629 оставитель В. Моисеевхред М Моргентал КоРРектор Т. Палий каз 3376 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно ьский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 нагрева первого...

Номер патента: 1765485

Опубликовано: 30.09.1992

Автор: Глущенко

МПК: F03B 13/14, F03B 13/16

Метки: волновая, гидроэлектростанция, плавучая

...изобретения является повышение надежности и ресурса работы гидроэлектростанции.Указанная цель достигается тем, что в волновой плавучей гидроэлектростанции, содержащей опору, прикрепленные к ее двум сторонам рычаги с поплавками, поршневые гидронасосы, закрепленные сверху опоры, каждые рычаг и насос связаны между собой кинематически, а выпуски насосов соединены с гидроагрегатом, согласно изобретению опора снабжена вертикальными стабилизаторами, рычаги-волноприемными пластинами, а выход из гидроагрегата - отсасывающей трубой с обратными клапанами, при этом насосы выполнены неполноповоротными двойного действия, опора - с регулируемой плавучестью и нагружена под. уровень воды, волноприемные пластины жестко прикреплены в зоне поплавков с...

Номер патента: 1765331

Опубликовано: 30.09.1992

Авторы: Глущенко, Мацкевич, Стойчев

МПК: E04G 11/00

Метки: возведения, железобетонных, монолитных, опалубка, сооружений

...с уклоном в сторону выезда автомобиля, равным распалубочному уклону опалубки (2-3;). После окончания возведения основания на него монтируют опалубку, при этом полозья опалубки и ее контактирующие поверхности покрывают антиадгезионной смазкой, кроме случая, когда опалубка покрыта антиадгезионным полимерным покрытием, Для удобства бетонирования и организации по- точного процесса рядом устанавливают, например, шесть опалубок в два ряда торцами друг к другу на расстоянии, соответствующем толщине стен, при этом хомуты 11 опалубок, стоящих рядом, скрепляются между собой (соединение не показано) с герметизацией шва.При бетонировании гаражей в один ряд (фиг. 7) с тыльной стороны монтируют опалубочный щит(не показан) для образования торцевой...

Номер патента: 1764119

Опубликовано: 23.09.1992

Авторы: Глущенко, Кононов, Лысенко, Рыжков, Супрун

МПК: H02J 9/06

Метки: агрегат, бесперебойного, электроснабжения

...тированного электропитания, обмотки возбуждения 11 получают питание через преобразователь 10 частоты от вспомогательного генератора 9, работает в режиме асинхронного компенсатора, вращая через 30 повышающий редуктор 12 маховик 13. Разобщительная муфта 14 разобщена и первичный двигатель 16 находится в готовности к пуску. В этом режиме управление АСМ 7 осуществляется по заданной величине 35 скольжения вала ротора и реактивной мощности статора. Поддержание заданного скольжения вала ротора и регулирование величины реактивной мощности статора АСМ 7 осуществляется системой управле ния 18, которая формирует на втором 22 выходе такой сигнал, управления преобразователем 10 частоты, который определяет частоту, амплитуду, фазу напряжения на его...

Номер патента: 1763876

Опубликовано: 23.09.1992

Авторы: Глущенко, Москаленко, Смоляков

МПК: G01B 7/12

Метки: головка, измерительная

...взаимодействующие с направляющей и связанные с ней штифтами, размещены в пазах направляющей, На одном из торцев втулок выполнены выступы, образующие паз, в которых размещены сферические цапфы соответствующего рычага. Пластины закреплены на ползунах и предназначены для взаимодействия с контактными элементами (2).Измерительная головка работает следующим образом.Предварительно настраивают головку на контролируемый размер по образцовойдетали. Для этого направляющую поворачивают таким образом, чтобы выступы втулки вступали в контакт со сферическими цапфами рычагов, Ползуны перемещают по направляющей, при этом пластины, воздействуя на контактные элементы, поворачивают рычаги до контакта измерительных губок с поверхностью образцовойдетали....

Номер патента: 1763860

Опубликовано: 23.09.1992

Авторы: Глущенко, Москаленко

МПК: G01B 5/08

Метки: головка, измерительная

...измерительной головки на заданный размер необходимо снимать ее со станка и устанавливать на специальное приспособление. Целью изобретения является расширение номенклатуры контролируемых объектов. Поставленная цель достигается тем, что измерительная головка снабжена установленными в корпусе фиксаторами, предназначенными для взаимодействия с плечами рычага связанными с преобразователями перемещений, а измерительные наконечники установлены с возможностью поворота относительно соответствующих плеч в плоскости качания рычагов и фиксации. Измерительная головка изображена нафиг,1; на фиг.2 - разрез А - А на фиг,1; нафиг.3 - разрез Б - Б на фиг,1,Головка содержит корпус 1, в котором размещены две катушки индуктивности преобразователя...

Номер патента: 1763641

Опубликовано: 23.09.1992

Авторы: Глущенко, Королев, Поздеев, Сидоренко, Южанинов

МПК: C09K 7/02, E21B 43/26

Метки: жидкости, пласта, разрыва, структурированной

...+ 2 йаМОг + 3,5 Са(МОз)г+ЗНгО1,5 Са(НгР 04)г + 3,5 Са(ИОз)г ф ЗйаОН + 55 +ЗНгО = 3(СаНР 04 2 НгО) + ЗйайОз + +2 Са(КОз)Образовавшуюся вязкую жидкость перемешивают в течение 1 мин, а затем охлаждаютдо 20 С и подвергают испытаниям,Плотность жидкости (р) при 20 С определяют пикнометром после ее вакуумирования для удаления следов газовой фазы.Эффективную вязкость ( , ) при 20 С определяют на приборе "ЯЬео 1 езс" при градиенте сдвига 729 с (характерном для закачки жидкостей в пласт по трубам при разрыве пласта) как произведение двух постоянных прибора на считывающую цену деления на шкале регистратора,Статическое напряжение сдвига через 1 и 10 мин покоя жидкости ( (ЭуО ) при 20 С определяют на приборе В СНпри градиенте сдвига 0,2 мин " как...

Номер патента: 1761031

Опубликовано: 15.09.1992

Авторы: Абдурахманов, Аблялимов, Глущенко, Ташболтаев, Федотов, Хон

МПК: A01D 46/14

Метки: аппарата, патрубок, хлопкоприемный, хлопкоуборочного

...9, концентрично оси заднего колкового барабана 3, Задняя стенка 10 щелевых сопел выполнена эксцентрично оси колкового барабана 3, причем направление окна 7 установлено таким образом, чтобы основной факел воздушной струи обсасывал летучки хлопка с кустов 11. а окна 8 с колков 12 колкового барабана 3, Нижняя часть хлопкоприемного патрубка снабжена дополнительным окном 13 прямоугольного сечения, расположенным в горизонтальной плоскости. Один из концов насадка 14 при помощи шарнира 15 соединен с задней стенкой 10 и подпружинен относительно ее пружиной кручения 16,Другой конец 17 насадка 14 связан с внутренней полостью патрубка через дополнительное окно 13 при помощи жестко закрепленной криволинейной направляющей 18, Со стороны транспортного...

Номер патента: 1760022

Опубликовано: 07.09.1992

Авторы: Аджемов, Бучинский, Глущенко, Мавроди

МПК: E02D 35/00

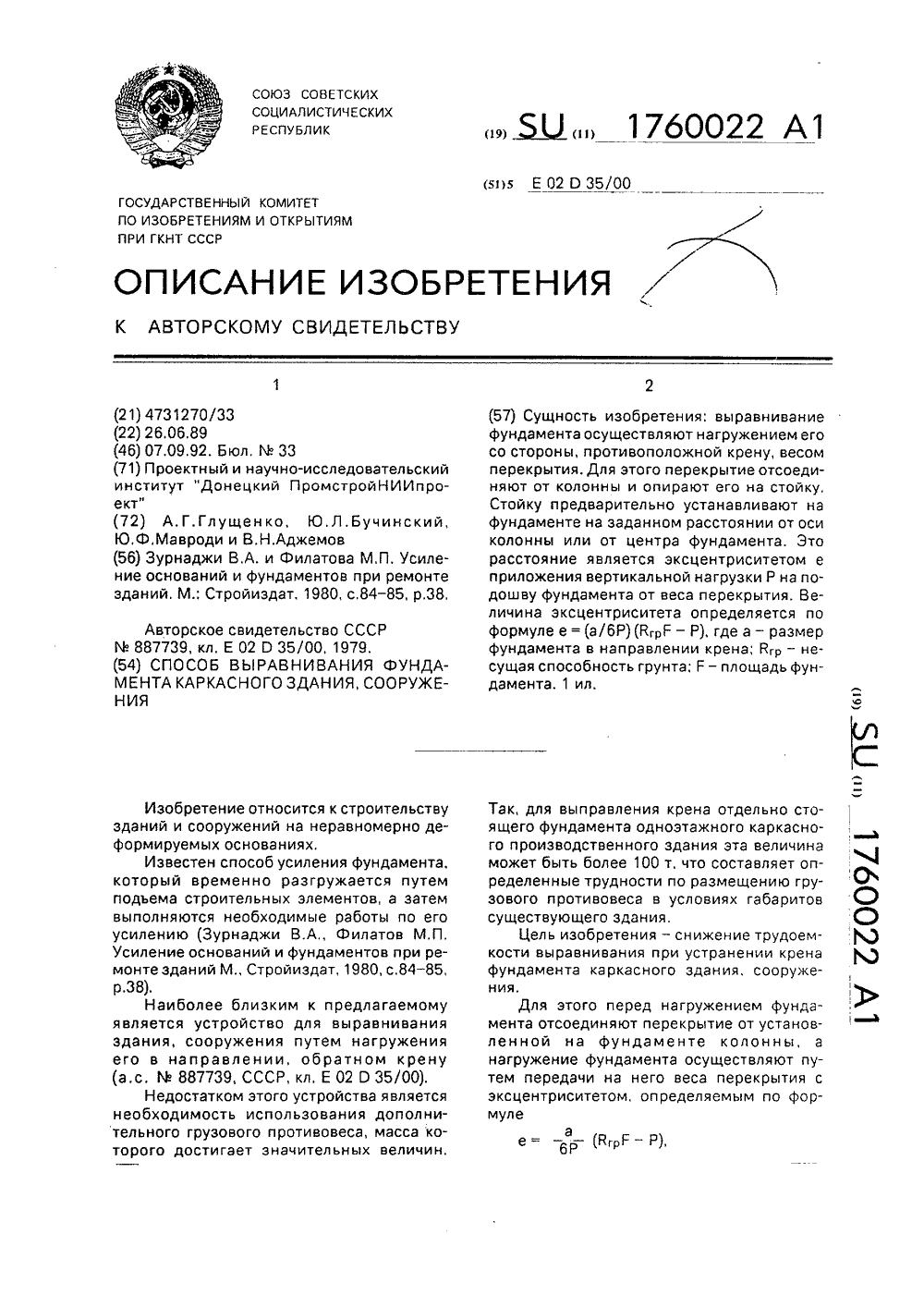

Метки: выравнивания, здания, каркасного, сооружения, фундамента

...фундамента от веса перекрытия;Ягр - несущая способность грунта;Р - площадь фундамента.Предлагаемы способ;О ;равнеиО с прототипом позволяет за счет использоьания собственного веса конструкций покрыГия для нагружения фундамента при его выравнивании исключить устройство специаль-Огорузового противовеса и использование для его размещения производствеНой плоцади. Кроме того., ;нятие с колон нь наГрузки во врсмя в 1 рав" нивания фундамента прекращает действие момента в направлении крена, что дает воз.Ож Ос. ь снизить вес грузового противовеса, Все зго в конечном счете позволяетупростить процесс выравнивания и его трудоемкость,На чер Геже приведено техническое решение предлагаемого способа выравниваия крена фундамента и направлении поперечной...

Номер патента: 1758787

Опубликовано: 30.08.1992

Авторы: Глущенко, Киселев

МПК: H02K 23/36

Метки: постоянного, тяговый, электродвигатель

...является ограниченная длина активной частй обмотки якоря, большое число коллекторных пластин, нерациональное использование лобовых частей обмотки.Цель изобретения - повышение мощности и надежности,На фиг. 1 изображен якорь. вид в изометрии: на фиг, 2 - поперечное сечение якоря и статора; на фиг. 3 - поперечное сечение по пакету железа якоря; на фиг. 4 - поперечное сечение стержня обмотки якоря по типу ласточкина хвоста; на фиг, 5 - прохождение тока по обмотке якоря и токопроводящим устройствам.Тяговый электродвигатель содержит статор 1 с закрепленными на нем сердечниками 2 и 3 и катушками 4 и 5 главных полюсов и добавочными полюсами 6, В пазах пакета железа якоря 7 размещены прямые стержни 8 обмотки, имеющие сечения потипу...

Номер патента: 1758772

Опубликовано: 30.08.1992

Авторы: Глущенко, Кононов, Лысенко, Рыжков, Супрун

МПК: H02J 9/02

Метки: перерыва, питания, потребителей, электроснабжения

...потребители 10, Потребители 9 и 10 связаны между собой через замыкающие контакты 6 коммутационного аппарата 4. К шине 7 источника 1 и шине 8 независимого источника 2 подключена обратимая электрическая машина 11 и блок 18 контроля режимов работы, причем обмотка 12 подключена к шине 7 источника 1 питания, обмотка 13 - к шине 8 источника 2 питания, ротор обратимой электрической машины жестко связан с маховиком 16, а выходы блока 18 контроля режимов работы подключены к блоку 17 регулирования возбуждения, соединенному с обмоткой 14 возбуждения, и управляющему входу преобразователя 19 постоянного тока, соединенного с дополнительной обмоткой 15 возбуждения по поперечной оси, вход которого подключен к молекулярному накопителю 20,Устройство...

Номер патента: 1756603

Опубликовано: 23.08.1992

Автор: Глущенко

МПК: F03B 17/06

Метки: энергоустановка

...для створки 3. Дополнительные плечи 11 могут быть шарнирно соединены со штоками 9 поршневых насосов 8. Энерго- установка может быть снабжена гидроагрегатом 20, турбина 21 которого подключена к выводу поршневых насосов 8. Упоры 14 для штанг 6 могут быть размещены выше уровня воды в водоеме, .Энергоустановке работает следующим образом.Поток воды проходит через сорозэщитное устройство 15 и воздействует на часть створок 3, опирающихся на упоры 13 и 19. Под действием потока створки 3 поворачивают рычаги 2 и соответственно перемещают штоки 9 поршневых насосов 8. Вода из поршневых насосов 8 поступает на турбину 21 гидроэгрегатэ 20, вырабатывающего электрический ток, После завершения рабочего хода рычага 2 упор 14 взаимодействует с поворотной...

Номер патента: 1751417

Опубликовано: 30.07.1992

Авторы: Белоус, Глущенко, Гринавцев, Литвиненко, Михайлов, Сомиков

МПК: F04D 3/02, F04D 7/04

Метки: винтоканавочный, насос

...5 ротора б, соединенные через муфту 7 с электродвигателем 8, Внутри корпуса 1 установлен ротор б, который имеет прямые 9 и обратные канавки 10, шнек 11, расположенный вне корпуса 1, Корпус 1 заполнен особо вязкой жидкостью 12, Наружный диаметр О шнека 11 составляет 0,9-0,95 наружного диаметра корпуса,Винтоканавочный насос работает следующим образом,Перед погружением в особо вязкую жидкость 12 включается электродвигатель 8, который через вал 5 приводит во вращение ротор б и шнек 11, При погружении в жидкость 12 в виде пасты шнек 11 обеспе 15 20 25 30 35 40 45 50 чивает вхождение и погружение винтокананочного насоса в разогреваемую особо вязкую жидкость 12 и заполнение ею внутренней полости насоса, которая в дальнейшем увлекается прямыми...

Номер патента: 1747636

Опубликовано: 15.07.1992

Авторы: Глущенко, Мацкевич

МПК: E04G 9/05

Метки: возведения, зданий, конструкций, опалубка, сооружений

...Например, панель, имитирующая кладку из тесаного гранита, будет иметь прямоугольные ячейки; панель, имитирующая дерево (доски, тесаные бревна), будет иметь гребни, направленные параллельно с интервалом на ширину имитируемойдоски либо дерева;4 1747636 3Каркас 2 выполнен из гнутого коробча- . Конструктивное решение опалубки по- того либо иного профиля, при этом профиль эволяет получать различные виды рельефа, раскрыт в сторону оболочки и содержит про- при этом может создаваться крупный рельреэь 5, соответствующую по форме выступу еф в комбинации с мелким, частным. С двух 4. Панель 1 посредством выступа, заходя сторон оболочки может быть нанесен разщего в прорезь 5 каркаса, входит с нйм в . ный рисунок, что расширяет технологичезацепление,:...

Номер патента: 1746207

Опубликовано: 07.07.1992

Авторы: Глущенко, Москаленко

МПК: G01B 3/18

Метки: длины

...быть использована мера высоты ступенчатая БВ 6106, Диапазон установки по высоте ЕВ 6106 ограничен 310 мм, Кроме того, использование шкалы штангенрейсмуса при абсолютном методе измерения дает больыую величину допускаемой погрешности. В пределах измерения 630 - 1000 мм при значении отсчета по наниусу +0,1 мм величина допускаемой погрешности равна +0,1 мм,Цель изобретения - повышение точности и расширение диапазона измерения.Указанная цель достигается за счет того, что устройство для измерения длины снабжено ползуном с нониусом, установленным с возможностью перемещения и фиксации по направляющей корпуса, вдоль которой нанесена отсчетная шкала, а микрометрическая головка жестко закреплена на ползуне,Повышение точности достигается...

Номер патента: 1744225

Опубликовано: 30.06.1992

Авторы: Глущенко, Дубовский, Калистратов, Мацкевич

МПК: E04G 11/00, E04G 21/26

Метки: возведения, зданий, малоэтажных

...в виде створок; связанных с0 рамой шарнирами 8. Створки состоят из па-.лубы 9 и каркаса 10. На противоположнойотносительно шарниров 8 стороне каркаса10 имеются шарнирные опоры 11, входящиев зацепление с гидростойкой 12. Гидростойка 12 подвешивается на раме, на ее верхнейчасти 3 посредством шарнирного приводного механизма 13, имеющего, например, поворотное кольцо 14, обеспечивающеговращение. гидростойки 12 вокруг ее продольной оси, и шарнирную ось 15, на которую гидростойка нанизана своим основнымкорпусом. Поворотное кольцо 14 и шарнирная ось 15 оснащены приводом (например,электрическим), приводящим гидростойку врабочее положение (привод не показан), Наконечном звене 16 гидростойки 12 имеетсяупор 17, входящий во взаимодействие...

Номер патента: 1742529

Опубликовано: 23.06.1992

Авторы: Алехин, Галухин, Глущенко, Каменский

МПК: F15B 11/12, F15B 5/00

Метки: привод, цифровой

...сочленения, содержащих осевыерасточки, Все полюса (упор и сердечники)содержат сквозные осевые расточки, а последний сердечник - расточку с глухим концом. Внутри упора, сердечников иэлементов сочленения расположен общийтолкатель, который одним концом нежесткосоединен с подпружиненным в среднем положении золотником гидроусилителя, а другим концом также нежестко соединен споследним сердечником, Такая конструкция предлагаемого технического решенияпозволяет повысить надежность цифрового 30привода благодаря нежесткому соединению толкателя с золотником(вследствие чего отсутствует узел крепления), а также .расширить диапазон применения за счетвозможности управления золотниками с зо- .35ной нечувствительности и со средним положением,На...

Номер патента: 1742268

Опубликовано: 23.06.1992

Авторы: Глущенко, Дергапуцкая, Купалова, Литвин, Майкоп, Питак, Рыщенко, Тихомиров

МПК: C04B 35/80, C04B 38/02

Метки: огнеупорной, состав, теплоизоляции

...готов рольные образцы для определения телей свойств. Для этого прои набивку массы в разъемные металл формы и подвергают воздушному нию в течение суток, после чего о сушат до постоянной массы при 100 Испытания образцов футеровки дят по известным методикам. Из приведенных данных след предлагаемый состав по сравнению с 1 ым позволяет изготовить футеров лее высокой стойкостью к расплаву металлов, в частнос 1 и к алюмини раз). При этом футеровка из предла состава имеет более высокую прочно сжатии (в 1,2 - 1,4 раза) и более низк лопроводность (в 1,31,5 раза),1742268 о т л и ч а ю щ и й с я тем, что, с целью повышения стойкости теплоизоляции к расплавам цветных металлов, в качестве гидравлического вяжущего он содержит смесь...
