Узел крепления щеткодержателя на статоре электрической машины

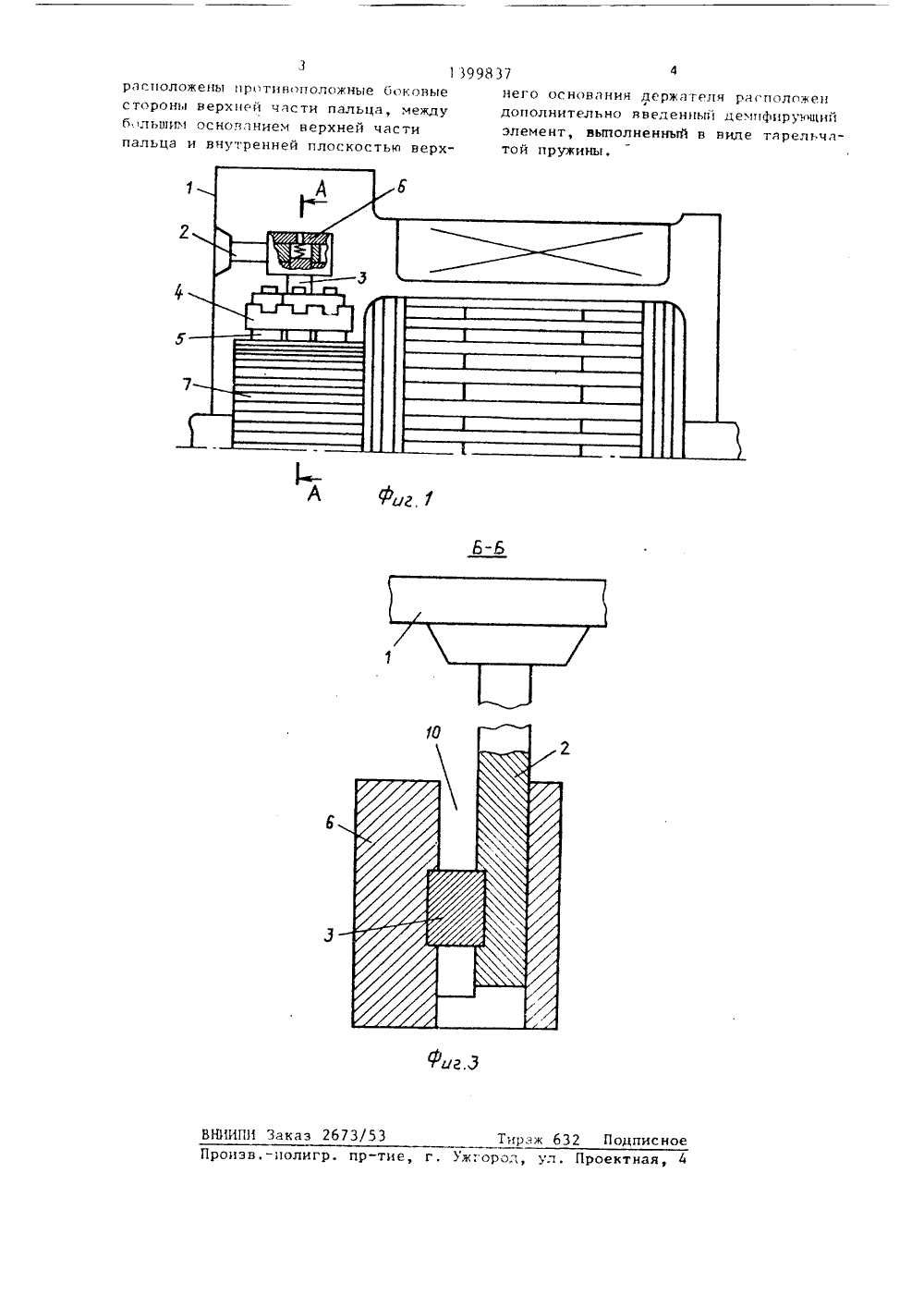

СОЮЗ СОВЕТСКИХСО.2 ИАЛИСТИЧЕСНИХРЕСПУБЛИК ЯО 9 14 ИСАНИЕ ИЗОБРЕТЕНИ ТЕПЬСТВ К АВТОРСКОМУ ржателя с кронштеийство содержит ненный пальцем 3 о щетками 5 посредохватывающего нюю часть пальца соединения щетко ном статора. Уст кронштейн 2, сое щеткодержателя 4 ством держател кронштейн 2 и яве В .9 2 ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ташкентский институт инженеровжелезнодорожного транспорта(54) УЗЕЛ КРЕПЛЕНИЯ ЩЕТКОДЕРЖАТЕЛЯНА СТАТОРЕ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ(57) Изобретение относится к областиэлектромашиностроения. Целью изобретения является повышение надежности 1 4 Н 02 Й 39/40 // Н 02 3. Внутренняя сквозная полость 8 держателя 6 в поперечной плоскости выполнена в форме четырехгранной призмы трапецеидального сечения с большим основанием 9 со стороны верхнейчасти держателя и одностороннимсквозным пазом в нижнем основании,в котором установлен палец 3. Междуверхним основанием внутренней полости держателя 6 и торцсм пальца 3расположен демпфирующий элемент в виде тарельчатой пружины. 3 ил.Изобретение относится к электро- машиностроению и может быть использовано при изготовлении и ремонте тяговых электродвигателей.Цель изобретения - иовьппение надежности соединения щеткодержателя с кронштейном статора.На фиг,1 показан узел крепления щеткодержателя к кронштейну статора электрической машины, продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - сечение Б-Б ца фиг,2,Узел крепления щеткодержателя на статоре 1 электрической машины содер жит кронштейн 2, соединенный пальцем 3 щеткодержателя 4 с щетками 5 посредством держателя 6, охватывающего кронштейн 2 и верхнюю часть пальца 3. Щетки 5 щеткодержателя 4 опираются 2 О на коллектор 7 якоря. Внутренняя сквозная полость 8 держателя 6 в поперечной плоскости выполнена в форме четырехгранной призмы траиецеидального сечения с большим основанием 9 25 со стороны верхней части держателя и односторонним сквозным пазом 1 О внижнем основании, в котором установлен галец 3. На боковой стенкевнутренней полости 8 держателя выпол О нен паз 12, соответствующий ширине пальца 3. Аналогичной ширины паз 13 выполнен в вертикальной плоскости на боковой стенке кронштейна 2, обращенной к пальцу 3. Между верхним основа кием внутренней полости держателя 6 и торцом пальца 3 расположен демпфирующий элемент 14 типа тарельчатой пружины.Сборка узла крепления щеткодержа О теля электрической машины осуществляется следующим образом,В паз 13 кронштейна 2 статора 1 электрической машины вставляется палец 3, второй конец которого запрес сован в обойму щеткодержателя 4. Затем кронштейн 2 и палец 3 охватываются держателем 6 путем перемещения его к статору . При этом держатель располагают так, чтобы открытая сторона паза О была расположена в нижней части держателя и направлена к статору 1. При перемещении держателя 6 к статору 1 палец 3, вставленный в паз 13 кронштейна 2, средней частью входит в паз 1 О, а верхняя часть пальца размещается во внутренней полости 8 держателя 6. Предварительным сжатием технологическим болтом (не показан) пружины 4, через соответствующее отверстие 15 в верхней части держателя .6, создается возможность приподнять палец 3 в пазах кронштейна 2 вверх (к поджатой пружине 14) настолько чтобы верхняя часть пальца не препятствовала перемещению держателя 6 до совмещения паза 12 в боковой стенке 1 внутренней полости 8 держателя с пальцем 3, вставленного в соответствующий паз 13 кронштейна 2. При совмещении паза 2 с верхней частью пальца 3 последний опускается до соприкосновения его боковой стенки со стенкой 11 паза 12. При этом щеткодержатель 4 со щетками 5 опускается совместно с пальцем 3 и занимает рабочее положение, ири котором выдерживается требуемьй зазор между корпусом щеткодержателя и поверхностью коллектора, Затем освобождением пружины 14 дополнительно фиксируется положение пальца 3 в пазах боковой стенки 11 внутренней полости 8 держателя 6 и кронштейна 2. Подбором соответствующего усилия пружины 14 предотвращается отрыв щеток 5 от коллектора 7 якоря при вибрациях электродвигателя в процессе эксплуатации, когда динамические усилия, действующие в противоположном от коллектора направлении, превысят вес щеткодержателя с пальцем и щетками.Формула изобретенияУзел крепления щеткодержателя на статоре электрической машины, содержащий кронштейн, установленный на статоре, соединительный палец, продольная ось которого перпендикулярна продольной оси кронштейна статора, о т л и ч а ю щ и й с я тем, что,с целью повышения надежности соединения щеткодержателя с кронштейном статора, он дополнительно снабжен держателем, в поперечной плоскости которого выполнена сквозная полость в форме неравнобедренной трапеции, большее основание которой расположено в верхней части держателя, а меньшее - в нижней его части, в нижнем основании сквозной полости держателя выполнен сквозной иаз, в котором расположен палец, в одной из внутренних боковых стенок держателя и кронштейна статора выполнены пазы, в которых1 399837 Фиг 1 ВНИИПИ Заказ 2673/53 Тираж 632 Подписное Произв.-полигр, пр-тие, г. Ужгород, ул. Проектная, 4 расположены противоположные боковыестороны верхней части пальца, междубольп 1 им основанием верхней частипальца и внутренней плоскостью верхнего основания держателя расположендополнительно введенный демпФирующийэлемент, выполненный в виде тарельчатой пружины.
