G06J — Гибридные вычислительные устройства

Номер патента: 1029193

Опубликовано: 15.07.1983

Авторы: Любинский, Синявин

МПК: G06J 3/00

Метки: вычислительное, гибридное

...3, цифровой выход которогоявляется выходом б производной сигнала. Группа 7 элементов И, выходы65 которых являются выходом 8 значения экстремума сигнала, подключены первыми входами к выходу первого элемента ИЛИ 9, а вторыми входами - к цифровому выходу блока 4 памяти.Блок 4 соединен прявым выходом знаковогоразряда с первыми входами первого . 5и второго элементов И, 10 и 11,а инверсным выходом знаковогоразряда - с первыми входами третьегои четвертого элементов И 12 и 13.Первый элемент И 10 подключенвторым входом к второму входу третьего элемента И 12 и к первомувыходу 14 формирователя 15 импу-льсов, а выходом - к первому входу второго элемента ИЛИ 16. ЭлементИЛИ 16 соединен выходом с первымвходом элемента ИЛИ 9, а вторымвходом - с...

Номер патента: 1032462

Опубликовано: 30.07.1983

Авторы: Каджардузов, Мырсин, Соколов

МПК: G06J 3/00

Метки: аналоговой, блоков, вычислительной, коэффициентов, передачи

...обнуления каждого из кодоуправляемых резисторов 1соединен с выходом соответствующегоэлемента И 9 третьей группы, подкпюченного первым входом к соответствующемувыходу регистра 5 адреса, а вторым входом - к шине 10 установки нуля устройства. Выходы кодоуправпяемых резисторов 1 соединены с информационнымивходами коммутатора 11, подкпюченного,управпяющими входами к выходам регистра 5 адреса, а выходом к входу ананого-цифрового преобразоватепя 12. Выходы разрядов преобразователя 12 соединены с входами регистра 1 Э памяти,подключенного выходами к первой группевходов блока 14 сравнения. Блок 14сравнения соединен второй группой входов с выходами регистра 3 чиспа, а выходом - с входом бпока 1 Б индикации.Каждый иэ кодоуправпяемых резисторов1...

Номер патента: 1049933

Опубликовано: 23.10.1983

Авторы: Зарецкий, Кочкарев, Рассоха

МПК: G06J 3/00

Метки: многоканальное, множительное, цифро-аналоговое

...сигналов, подключенный выходами к первым входам элементов И группы каждого канала, соединенных вторыми входами с входами соответствующих разрядов кода сомножителя канала устройства, а выходами - с входами элемента ИЛИ, подключенного выходом к управляющему входу ключа, соединенного выходом с входом опера" ционного усилителя и через интегрирующий конденсатор - с выходом операционного усилителя.При этом генератор ортогональных сигналов содержит элементы ИЛИ-НЕ, триггеры и генератор тактовых им-. пульсов, подключенный выходом к счетному входу первого триггера, соединенного инверсным выходом с первым входом первого элемента ИЛИ-НЕ, а прямым выходом - со счетным входом второго триггера подключенного инверсным выхбдом к первому входу...

Номер патента: 1053111

Опубликовано: 07.11.1983

Авторы: Анисимов, Десятун, Жабеев, Корниенко, Кротевич, Мартынов, Миодушевский

МПК: G06F 17/10, G06J 3/00

Метки: функциональный

...первым входом к выходу йервого регистра 20 ординат,а вторйм входом - к выходу второго регистра 21 ординат и к второму входу бло- ка 18 сложения, выход которого явля ется информационным выходом 22 функционального преобразователя. Входы первого и второго регистров 20 й 21 ординат соединены с выходами элементов И соответственно третьей и четвертой групп 11 и 12 подключенных вторыми входами к входам 23 и 24 задания значений ординат начала и конца интервала. Блок 25 деления, выход которого является дополнительнымдом шаге выборки получается код,соотПосле выборки последних кодов ординат нормированной функции и ее производной на выходе переполнения счетчика 10 появляется импульс, который через управляющий выход 14 генератора инициирует внешнюю...

Номер патента: 1053119

Опубликовано: 07.11.1983

Авторы: Витенберг, Иванов, Святный, Чурилова

МПК: G06J 3/00

Метки: аналоговой, вычислительными, информацией, машинами, между, обмена, цифровой

...24, шестой узел 25 подключения к шине, второй элемент И 2 б, первый элемент НЕ 27, циФровую вычислительную машину 28 (ЦВМ), пятый узел 29 подключения к. шине, адресную шину 30, шину 31 данных, входы Запись 32 и фЧтев 1053119, ние 33 блока памяти, выходы прерываниеф 34, Чтениеф 35, фЗа"письф 36 ЦВМ, шины 37 данных и адреса 38 ЦВМ, третий элемент НЕ 39, третий элемент И 40, четвертый элементИЛИ 41, трЕтий элемент ИЛИ 42, четвертый элемент И 43, пятый элементИ 44, второй элемент ИЛИ 45, пятыйэлемент ИЛИ 46, первый элемент 47задержки, второй элемент 48 задержки.устройство работает следующим об Оразом.На этапе подготовки исходная задача разделяется одним из известныхспособов на две части, одна из которых предназначена для решения на ана"...

Номер патента: 1056227

Опубликовано: 23.11.1983

Авторы: Зекуненко, Коекин, Манько, Наугольных, Сависько

МПК: G06J 1/00

Метки: аналого-цифровой, интегратор

...и второму входам блока вычитания, выходблока элементов ИЛИ-НЕ соединен свторым -информационным входом блока суммирования кодов приращений.На фиг. 1 представлена схемаинтегратора; на фиг, 2 - эпюры сиг.налов, поясняющие принцип работыинтегратора на Фиг 3 - структурная схема блока суммирования кодовприращенийАналого-циФровой интеграторфиг. 1) содержит интегрирующийусилйтель 1, ключ,2, аналого-цифровой преобразоьатель (АЦП) 3, цифроаналоговый: преобразователь ЦАЛ)4, блок 5 суммирования кодов приращений, формирователь 6 интервалов интегрирования, дополнительньтй аналого-циФровой преобразователь (АЦП) 7, блок 8 квантованияпо времени, формирователь 9 сигнала блокировки, элемент НЕ 10, первый регистр 11, второй регистр12, блок 13...

Номер патента: 1056228

Опубликовано: 23.11.1983

Авторы: Зубов, Хлюнев

МПК: G06F 17/17, G06J 3/00

Метки: коррекции, нелинейности

...счетчик 2, причем преобразователь 1 подключен, входом к входу 3 устройства и .к первому информационному входу блока 4 коммутации. Блок 4 соединен вторым информационным входом с шиной 5 эталонного напряжения, управлякецим входом - с выходом старшего разряда аналогоцифрового преобразователя 1 а выходом - с входом преобразователя 6 напряжения в длительность импульса.Выход преобразователя б подключенк первому входу блокировки управляемого генератора 7, соединенного группой управлякших входов с группойкОдовых выходов. программного блока 8, а выходом - с,первым счетным входом реверсивного счетчика 2 и с первым входом программного блока 8Первый выход блока 8 подключенк входу управления реверсом счетчика 2Программный блок 8...

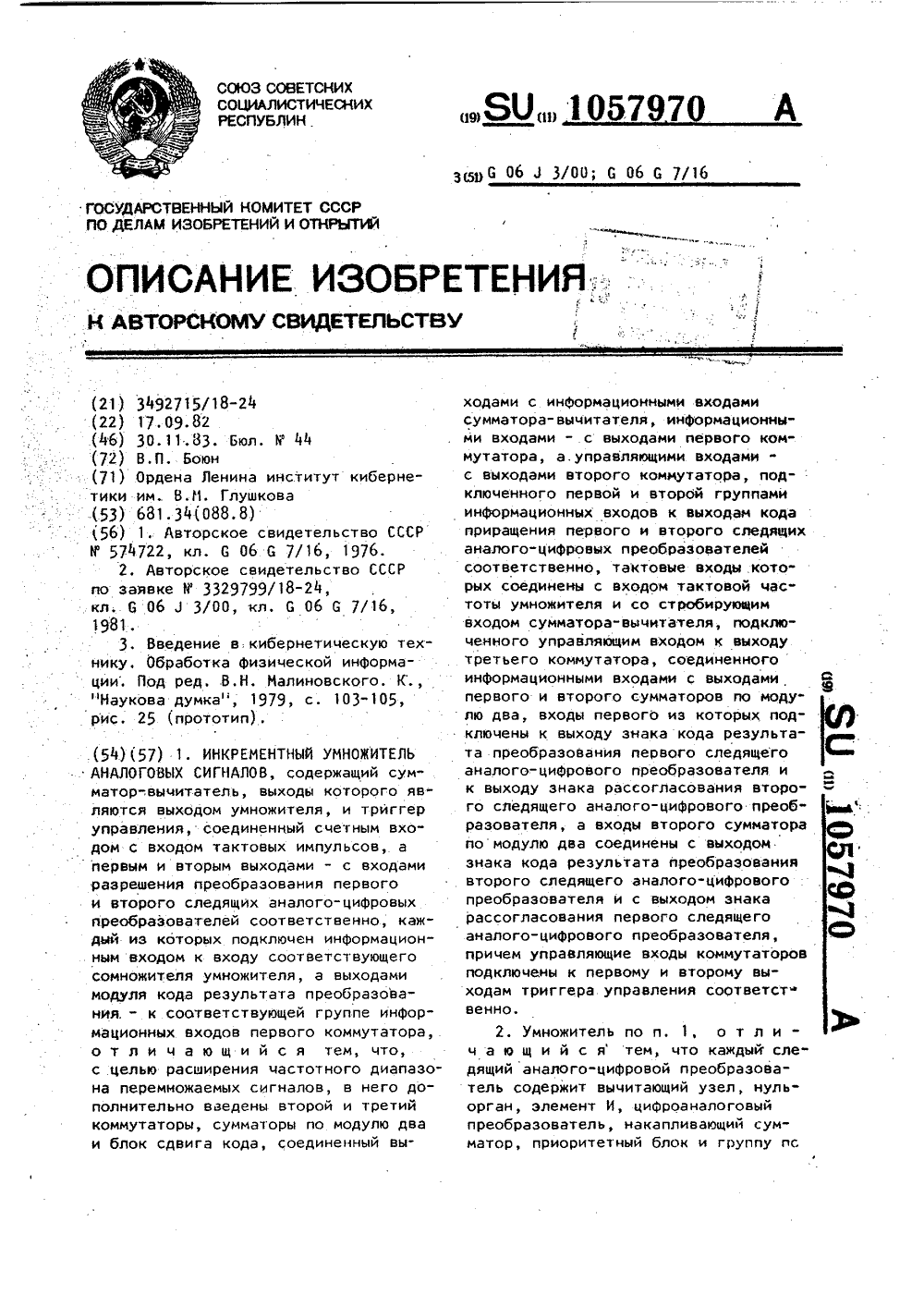

Номер патента: 1057970

Опубликовано: 30.11.1983

Автор: Боюн

МПК: G06J 3/00

Метки: аналоговых, инкроментный, сигналов, умножитель

...к выходу нульоргана и к выходу знака рассогласования следящего аналого-цифрового преобразователя,. а выходами разрядов " к входам цифроаналогового преобразователя, соединенного выходом с первым входом вычитающего узла, подключенного вторым входом к информационному входу следящего аналого-цифрового преобразователя, а выходом - к входу нуль-органа, причем входы элемента И являются соответственно тактовым входом и входом разрешения преобразования следящего аналого-цифрового преобразователя, а выход знакового разряда и выходы остальных разрядов накапливающего сумматора являются выходом знака кода результата и выходами модуля кода результата преобразования следящего аналого-цифрового преобразователя соответственно.На фиг. 1 изображена...

Номер патента: 1057971

Опубликовано: 30.11.1983

Автор: Боюн

МПК: G06J 3/00

Метки: аналого-цифровой, инкрементный, умножитель

...первым входом вычитающего узла, второй вход которого подключен к информационному входу следящего аналого-цифрового преобразователя, а выход - к входу нуль-органа, причем второй выход генератораимпульсов соединен с выходом тактовых импульсов следящего аналого"цифрового преобразователя,На чертеже изображена блок-схемааналого-циФрового инкрементного умножителя, содержащего следящий аналого-цифровой, преобразователь 1,подключенный информационным входомк аналоговому входу 2 первого сомножителя умножителя, и регистр 3, соединенный информационными входами сцифровшс входом 4 второго сомножителя умножителя. Сумматор-вычитатель 5, выходы которого являютоя циФровым выходом 6 .инкрементного умножителя, подключен входом управления знаком суммирования...

Номер патента: 1062732

Опубликовано: 23.12.1983

Авторы: Калинин, Коренева

МПК: G06J 3/00

Метки: многофункциональный, цифро-аналоговый

...входами к выходам разрядов регистра 2; а выходом - к входу выходного суммирующего операционного усилителя 8 и к выходу третьего цифроаналогового линейного преобразователя 9. Преобразователь 9 соединен аналоговыми входами с шинами разнополярных опорных напряжений, а цифровыми входами - с выходами разрядов регистра 3. Четвертый регистр 10 подключен входом к шине ввода кода функции, а выходами разрядов - к входам дешифратора 11 кода Функции, каждый 1-ый 1 ь 1 с л 1выход которого соединен с первыми входами элементов И 1-ой группы 12 и с входом 1-го элемента 13 задержки, подключенного выходом к входу управления считывания -го блока 1 памяти, сое диненного адресными входами с выходами 1-го дешифратора 14 адреса, подключенного входами к...

Номер патента: 1070575

Опубликовано: 30.01.1984

Авторы: Зубов, Хлюнев

МПК: G06J 3/00

Метки: коррекции, нелинейности

...разрядов с входами дешифратора программного блока, выходы которого подключены к установочным входам управляемого генераторачастоты, причем установочный входсчетчика программного блока соединен с выходом преобразования напря. - .жения в длительность импульса, аинформационный вход аналого-цифрового преобразования является входомустройства. Управляемый генераторчастоты содержит элементы И и ИЛИ-НЕи блок задержки Г 33.Недостатком известного устройстваявляется ограниченная область применения, определяемая, в частности,невозможностью управления начальнойчастотой импульсов коррекции, зависящей от типа датчика, характеристика Которого корректируется в данныймомент времени,Цель изобретения - расширениеобласти применения путем коррекцииряда...

Номер патента: 1072070

Опубликовано: 07.02.1984

Авторы: Дмитриев, Леусенко, Морозевич, Фатькин

МПК: G06J 1/00

Метки: импульсов, однократных, регистрации, электрических

...вход которого подключен к первому входу второго триггера, к установочным входам второго счетчика и сумматора, синхронизирующий вход которого соединен с выходом генератора и первым входом второго элемента И, второй вход которого соединен с управляющими входами мультиплексора и второго регистра и:.:. с выходом счетчика, счетный вход которого соединен с выходом элемента И.На чертеже представлена блок-схема устройства для регистрации однократных электрических импульсов.Устройство содержит масштабный усилитель 1, выход которого соединен с входом АЦП 2, стробирующий вход которого связан с выходом генератора 3, счетчика 4 и синхронизирующими входами регистра 5, блока 19 памяти, адресные входы которого соединены с соответствующими...

Номер патента: 1094038

Опубликовано: 23.05.1984

Авторы: Березин, Кисурин, Офенгенден

МПК: G06J 3/00

Метки: аналого-цифрового, вычислительной, машиной, преобразователя, сопряжения, цифровой

...слова состояния соединен с управляющим входом блока ввода внешних параметров, выход которого 50 соединен с входами модификации первого и второго адресных регистров, первый и второй входы сумматора соединены соответственно с выходами промежуточного регистра и вспомога тельной памяти, адресный вход которой. соединен с выходом второго адрес.- ного регистра, а информационнйй 4ход-выход является соответствующиМ ходом-выходом устройства, информационный выход сумматора соединен с оответствующим входом буферной амяти, а выход переполнения - с ходом модификации .первого адресного егистра, управляющий выход буферной амяти соединен с соответствующим ходом регистра. слова состояния,На Фиг, 1 представлена схема устойства сопряженияна фиг. 2 -...

Номер патента: 1100630

Опубликовано: 30.06.1984

Авторы: Раллев, Редько, Рудковский

МПК: G06J 1/00

Метки: измерительных, коррекции, преобразователей, характеристик

....ветственно к выходам первого и второго элементов сравнения, и второгосуммирующего счетчика, счетный входкоторого соединен с выходом элемента И, а выход подключен к управляющему входу дешифратора блока управления сменой кода опорного сигнала,вход разрешения параллельного суммирования параллельно-последовательного сумматора блока формированияопорного сигнала соединен с выходомэлемента НЕ, а его информационныйвход подключен к выходу регистраабсолютного значения приращения опорного сигнала, вход разрешения записикоторого соединен с входом элемен. -та НЕ и с выходом элемента И блокауправления сменой кода опорного сигнала, а вход записи - с выходом делителя частоты, вход делителя частоты подключен к выходу параллельнопоследовательного...

Номер патента: 1105913

Опубликовано: 30.07.1984

Авторы: Баховец, Кокошко, Тверезовский

МПК: G06J 1/02

Метки: вычисления, производной, частной

...со счетным входом первого счетчика, группа выходов которого подключена к группе входов первого цифро-аналогового преобразователя, выход которого соединен с первым входом первого компаратора и со входом порогового блока, выход которого подключен к первому установочному входу триггера, выход которого соединен со вторым входом шестого элемента И, выход которого подключен к счетному входу второго счетчика, выход которого соединен со входом формирователя прямоугольных импульсов, выход которого подключен ко входу блока задержки и к первым входам седьмого и восьмого элементов И, выходы которых являются выходом устройства, первый информационный вход которого соединен со вторым входом первого компаратора, выход которого подключен ко второму входу...

Номер патента: 1105914

Опубликовано: 30.07.1984

Авторы: Аминов, Максудов, Насыров, Рассказова

МПК: G06J 3/00

Метки: базовой, коррекции, линии, сигнала, хроматографического

...а выходом - с информационным входом ключа 4, подключенного выходом к информационному входу порогового блока 10, а первым управляющим входом - к выходу блока 9 сравнения кодов. Входы блока 9 соединены с выходами первого и второго счетчикови 8, подключенных суммирующими входами к первому и второму выходам коммутатора 11 соответственно, первый составляющий вход которого соединен с выходом тактового генератора 2. Элемент ИЛИ 14 подключен первым входом к первому выходу коммутатора 12, вторым входом - к второму выходу коммутатора 12, управляющему входу ключа 5 и к входу управления считыванием счетчика 8, а выходом - к входам обнуления счетчикови 8, первому управляющему входу порогового блока 10 и к второму управляющему входу...

Номер патента: 1112379

Опубликовано: 07.09.1984

Авторы: Камаев, Коломийцев, Френкель, Чертков

МПК: G06J 1/00

Метки: вычислительный, решения, теплопроводности, узел, уравнений

...блок задания коэффициентов теплопроводности, выполненный в виде первого, второго и третьего регистров, кодовые выходы которых подключены соответственно к цифровым входам первого, второго и третьего цифроаналоговых преобразователей, выходы ко" торых соединены соответственно с пер" вым, вторым и третьим входами интегросумматора, источник опорного напряжения, выход которого подключен к аналоговому входу второго цифроаналогового преобразователя, введены три инвертора, первый и второй сумматоры, первые входы которых являются соответственно первым и вторым входами задания температуры устройства, выходы первого и второго сумматоров подключены соответственно к аналоговым входам первого и третьего цифроаналоговых преобразователей, выходы которых...

Номер патента: 1113818

Опубликовано: 15.09.1984

Автор: Якушев

МПК: G06J 3/00

Метки: аналого-цифровой, функциональный

...и второй 25 групп, вторые входы элементов И обеихгрупп подключены к выходам заданиявременных интервалов генератора тре;угольных развертывающих функций,а их выходы - к соответствующим ин 1щ Формационным входам блока цифровойобработки, выходы элементов И первой группы соединены с блокирующимивходами соответствующих элементовИ второй группы, группа информационных выходов блока цифровой обработки соединена с группой соответст- .вующих входов блока контроля итераций, первый выход оценки итерациикоторого соединен с первым разрешающим входом блока цифровой обработки, второй выход оценки итерациисоединен с вторым разрешающим входом блока цифровой обработки и спервым входом третьего триггера,третий выход оценки итерации бло -ка контроля...

Номер патента: 1113819

Опубликовано: 15.09.1984

Авторы: Белик, Братчиков, Буяло, Некрасов

МПК: G06J 3/00

Метки: вычислительное, гибридное

...синхронизации и первому входу формирователя импульсов считывания, соединенного вторым входом со стробирующим входом блока синхронизации и с первым входом коммутатора, а выходом - с шестьп выходом блока синхронизации и с входом. элемента задержки, подключенного3 1113выходом к второму входу коммутатора,соединенного управляющим входом спервым выходом регистра и с пятымвыхоДом блока синхронизации, а выходом - с входом формирователя импульсов записи, выход которого соединенс четвертым выходом блока синхронизации, причем регистр подключен входом к шине ввода, кода режима работы,а вторым и третьим выходами - к второму и третьему выходам блока синхронизации соответственно,На чертеже изображена блок-схемагибридного вычислительного устройства....

Номер патента: 1113820

Опубликовано: 15.09.1984

Автор: Боюн

МПК: G06J 3/00

Метки: аналоговых, инкрементный, сигналов, умножитель

...по модулю два, а выходом знака рассогласования - с пер.вым входом второго сумматора по модулю два, подключенного вторым входом к выходу знакового разряда уравно вешивающего кода второго аналогоцифрового преобразователя следящего типа с переменным шагом уравновешивания, соединенного выходом знака рассогласования с вторым входом первого сумматора по модулю два, информационным входом - с шиной ввода второго сомножителя, а тактирующим входом - с выходом триггера, и блок сдвига, подключенный выходами к первой группе входов сумматора, соединенного второй группой входов с выходами выходного регистра, введены дополнительные сумматор и блок сдвига, подключенные информационными входами к выходам уравновешивающего кода второго аналого-цифрового...

Номер патента: 1117667

Опубликовано: 07.10.1984

Автор: Ямный

МПК: G06J 1/00

Метки: воспроизведения, дискретных, запоминания, значений, однократного, сигнала, цифрового

...памяти, быстродействие которой выше, чем это требуется для записи информации с аналога-цифрового преобразователя, устройство неоправдано сложно.Целью изобретения является повыше ние быстродействия и упрощение устройства.Поставленная цель достигается тем, что в устройство для цифрового . измерения, запоминания и воспроизве- дения дискретных значений однократного сигнала, содержащее аналого40 45 50 55 цифровой преобразователь, формирователь сигналов, блок памяти, блоксинхронизации, блок индикации, мультиплексор, первый и второй счетчикиадресов, элементы И, первый триггер,счетчик считанных слов и блок управления, причем первый вход аналогоцифрового преобразователя являетсявходом устройства, второй вход подключен к первому вьжоду...

Номер патента: 1119041

Опубликовано: 15.10.1984

Авторы: Зайд, Комаров

МПК: G06J 1/00

Метки: воспроизведения, функций

...5, первый и второй цифроаналоговые преобразователи 16 и 17, второй элемент НЕ15 18, шину 19 логического нуля, выход 20 устройства, первый и второй ключи 21 и 22, интегратор 23, вход 24 задания начального значения функции, блок 25 интегрирования.Рассмотрим принцип действия блока 25, функциональная схема которого выделена 20 пунктирной линией на фиг. 1.Блок 15 обеспечивает подключение либо ЦАП 6, либо ЦАП 17 в зависимости от значения в-го разряда кода, который подается с 1 выходов блока 6. Если = О, то подключается ЦАП 16 (и на выходе формируется участок с положительным наклоном), в противном случае, т.е. при 1. = 1, формируется участок с отрицательным наклоном. Крутизна этих участков определяется значением кода в 1,1-а разрядах. Это...

Номер патента: 1120374

Опубликовано: 23.10.1984

Авторы: Добрыдень, Пузько

МПК: G06J 3/00

Метки: аналого-цифровой, квадратор

...элементов И второй гвуптгы под 51120374 0 1 0 35 ключенных вторыми входами. к выходамразрядов второго реверсивного счетчика, соединенного суммирующим входомс вьгходом первого элемента задержки,а вычитающим входом - с выходом 5второго элемента задержки и вычитающим входом первого реверсивного счетчика, выходы разрядов которого подключены к входам дешифратора нуля,а первый и второй импульсные выходы 1 Облока коммутации соединены с управляющими входами сложения и вычитаниявыходного сумматора соответственно,подключенного входом младшего разряда к шине логической единицы, 15На фиг.1 изображена блок-схемапредлагаемого аналого-цифровогоквадратора, на фиг.2 и 3 - варианты выполнения функциональных схемблока коммутации и компаратора соот...

Номер патента: 1120375

Опубликовано: 23.10.1984

Авторы: Биушкин, Брагина, Лизина, Шаров

МПК: G06J 3/00

Метки: аналого-цифровой, многоканальный, процессор

...первая группа выходов которого соединена с управляющими входами первого и второго коммутаторов, блок памяти аналоговых сигналов, первый цифроаналоговый преобразова 3 11203 тель, блок памяти, шины задания адреса которого подключены к второй группе выходов блока управления,дополнительно введены генератор тактовых импульсов, счетчик, второй цифроаналоговый преобразователь, группа .компараторов, группа регистров, группа шинных формирователей, постоянное запоминающее устройство, блок умножения, сумматор, а блок управления выполнен в виде Ц 5 -триггера, первого и второго элементов И, формирователя импульсов, счетчика, элемента ИЛИ-НЕ, шифратора и и функциональных узлов каждый из которых содержит 15 О-триггер, 5 -триггер, блок задержки и...

Номер патента: 1124346

Опубликовано: 15.11.1984

Автор: Евграфов

МПК: G06J 1/00

Метки: аналого-цифровое, множительное

...сомножителю.К недостаткам известного устройства относится также то, что выделяется специальный второй такт на измерение второго сомножителя и получе ние произведения, что приводит кч уменьшению быстродействия устроиства и увеличению динамической погрешности измерения.Цель изобретения - повышение быст-, родействия и точности.Указанная цель достигается тем, что аналого-цифровое множительное устройство, содержащее блок управления, первый интегратор, вход которого через первый ключ соединен с первым входом устройства и через второй ключ - с выходом источника эталонного напряжения, а выход - с первым входом первого компаратора, второй30 вход которого соединен с шиной нулевого потенциала, а выход - с первым входом блока управления,...

Номер патента: 1124347

Опубликовано: 15.11.1984

Авторы: Витковский, Маслов, Почтер, Шехмаметьев

МПК: G06J 3/00

Метки: генератор, функциональный, цифроаналоговый

...параллельный регистр 2, блок 3 памяти,.цифроаналоговый преобразователь 4, дешифратор 5 минимального кода (выполненный, например, на груп" пе инверторов и элементов И или на элементе ИЛИ-НЕ), дешифратор 6 макси 55 мального кода (выполненный, например, на элементе И), КБ-триггер 7 и Р- триггер 8. Генератор 1 импульсов соединенсо входом синхронизации Р-триггера 8и управляющим входом параллельногорегистра 2, подключенного информационными входами к выходам блока 3 памяти и соединенного информационнымивыходами со входами цифроаналоговогопреобразователя 4 и адресными входамиблока 3 памяти и со входами дешифратора 5 и дешифратора 6, выходы которых подключены к первому и второмуустановочным входам КЯ-триггера 7,выход которого подключен к...

Номер патента: 1126978

Опубликовано: 30.11.1984

Авторы: Бурковский, Кобрин, Сахаров, Сохрин, Эстеркин

МПК: G06F 17/17, G06J 3/00

Метки: измерительных, линеаризации, преобразователей, характеристик

...постоянного тока 64830.Устройство для линеаризации характеристик измерительных преобразователей (фиг. 1) со. держит первый счетчик 1, подключенный выходами к информационным входам коммутатора 2, соединенного управляющими входами с выходами блока 3 памяти например, постоянного или перепрограммируемого тина).Ьлок 3 памяти подключен первой группой адресных входов к шине 4 ввода кода номера измерительного преобразователя, а второй группой адресных входов - к выходам второго счетчика 5, соединенного входом с выходом делителя б частоты. Преобразователь 7 аналог-число импульсов (например вольтметр й 4830) подключен входом к информационному входу 8 устройства, выходом число-им. пульсного сигнала - к входам счетчика 1 и делителя б, а выходом...

Номер патента: 1128273

Опубликовано: 07.12.1984

Авторы: Кривего, Кривенков, Прокопенко

МПК: G06J 3/00

Метки: аналоговой, вычислительных, машин, сопряжения, цифровой

...которых соединеныс соответствующей группой корректирующих входов устройства, а выходы образуют группу аналоговых выходовустройства. ленное постоянным и переменным напряжениями,При этом из-за отсутствия переменного согласования передачи данныхскорость передачи может быть максимальной и ограничиваться работойоперативного накопителя,В пбдавляющем большинстве случаевсообщения, подаваемые на вход согласующих устройств, несут числовуюинформацию, представленную или закодированную определенным образом.Способы представления цифровых данных могут быть различными, но онидолжны обеспечивать возможность представления в выбранной, системе любогочисла иэ заданного диапазона и единственность такого представления.Устройство может быть выполненов...

Номер патента: 1129632

Опубликовано: 15.12.1984

Автор: Великсон

МПК: G06J 3/00

Метки: преобразования, синусно-косинусного, цифро-аналогового

...операционный усилитель, инвертирующий вход которого соединен через первый масштабирующий резистор с замыкающим контактом первого квадрантного переключателя и через второй масштабирующий резистор - с выходом третьего операционного усилителя, четвертый операционный усилитель, инвертирующий вход которого через третий масштабирующий резистор соединен с размыкающим контактом второго квадрантного.переключателя н через четвертый масштабирующий резистор - с выходом, четвертого операционного усилителя первый регистр управления, первый и второй информационные входы которого соединены соответственно с прямым и инверсным соответствующими разряд-. ными выходами регистра входного ко- да, а группа выходов первого, регист-, ра управлений соединена...

Номер патента: 1140135

Опубликовано: 15.02.1985

Авторы: Башков, Иванов, Хавуля

МПК: G06J 3/00

Метки: аналоговой, вычислительных, машин, связи, цифровых

...первого и второготриггеров, выход дешифратора соединен с управляющими входами регистровначального и конечного адресов,магистрального усилителя и первым 5входом четвертого элемента И, выходкоторого соединен с вторым входомвторого триггера, информационные входы и входы записи регистров начального и конечного адресов соединены 1 Ос информационной шиной и шиной записи соответствующей цифровой вычислительной машины, шина прерывания которой соединена с выходом первого узласравнения, а адресная шина и шина 15чтения цифровой вычислительной машины соединены соответственно с входомдешифратора и вторым входом четвертого элемента И, выход магистрального усилителя соединен с информационной шиной цифровой вычислительноймашины, информационные входы...
