Номер патента: 447728

Опубликовано: 25.10.1974

Автор: Алексеев

МПК: G06J 3/00

Метки: аппроксиматор

...в виде функционального напряжения, пропорционального аппроксимируемой функции.Известен вппроксимвтор содержащий реверсивный счетчик, дешифратор, сдвигающий регистр и аналоговый сумматор, однако ему свойственна низкая точность пред/ставления функций, обусловленная ступенчатым характером функций, используемых для аппроксимации,Предлагаемый аппроксиматор дпя повышения точности содержит цифро-,аналоговый множительный блок, второй аналоговый сумматор и второй сдвигающий регистр, вход которого соединен с третьим входом и первым выходом реверсивного счетчика, а выход через второй аналоговый сумматор подключен к первому входу цифро-;аналогового множительного блока, второй вход которого соединен со вторым выходом реверсивного с ика и входом...

Номер патента: 449354

Опубликовано: 05.11.1974

Автор: Карпов

МПК: G06J 3/00

Метки: аналого-цифровое, множительно-делительное

...множительно-делительное уст- тиль, введеныдополнительный вентиль,ройство, " содержащее. тактовый генератор., компаратор, стандартизатор амплитудыподключенный к. первому входу управляю" .импульсов, диодно-конденсаторный накопищего триггера, выход которого соединен с тель, линия задержки и счетчик, подклюуправляющими входами вентили и интецятоу 10 (ченныйсчетным .входом к выходу основра, вторые входы которых подключены со- . ного вентиля. Выход дополнительного венответственно к входам сигналов делимого типя, потенциальный и импульсный входы .и делителя, Выход интегратора через раз- которого соединены соответственно с вы,рник соединен с вторым входом управ- ходом управляющего триггера и входомпнюпего триггера. Сигнал делимого вво-,. 5...

Номер патента: 450198

Опубликовано: 15.11.1974

Авторы: Боюн, Козлов

МПК: G06J 1/02

Метки: дифференциальных, интегрирующая, линейных, решения, уравнений, цифровая

...10, запоминающее устройство адресов 11, запоминающееустройство, коэффициентов 12, устройство уп.равления 13, дополнительный элемент И 14,входы системы 15 и 16,о Система работает следующим образом.Количество цепочек, состоящих из регистра адреса 7, схемы сравнения 6, вентиля столбцов 5, регистра приращений 4 и устройства умножения 3, выбирается равным количеству ненулевых коэффициентов в матрице решаемой системы уравнения.При помощи, коммутатора 2 ко входам интеграторов 1 подключается такое количество устройств умножения 3, сколько ненулевых коэффициентов содержится в соответствующем уравнении системы. Из запоминающего устройства коэффициентов 12 в устройства умножения 3 заносятся коды постоянных,коэффициентов (это делается только...

Номер патента: 450199

Опубликовано: 15.11.1974

Автор: Байков

МПК: G06J 3/00

Метки: извлечения, квадратного, корня

...и вторым импульсным входом устройства, Выход стандартизатора 4 подключен к первому входу интегратора 5, второй вход которого соединен с вторым ана логовым входом устройства. К выходу интегратора 5 подключен вход схемы сравнения 2.Устройство работает следующим образом.При подаче на его первый и второй аналоговые входы напряжений У, и У а на пер вый и второй импульсные входы частотно-импульсных сигналов Р 1 и Р, на вход активного450199 Предмет изобретения 30 35 Составитель С. Казнноведактор Б. Панкина Техред Е. Борисова Корректоры: В. Петроваи О. Данншева аказ 1044/14 Изд Мо 1120 ЦНИИПИ Государственного комитета по делам изобретений Москва, Ж, РаушскаяТираж 624Совета Министрооткрытийнаб., д. 4/5 ПодписноеСР пография, пр. Сапунова, 2...

Номер патента: 450200

Опубликовано: 15.11.1974

Авторы: Болотов, Искренко

МПК: G06J 3/00

Метки: настройки, преобразователя, функционального

...55 60 65 ция, не совпадающая с функцией, поступающей на блок сравнения 5 с выхода генератора 6 эталонных функций. Нуль-орган 7 интегрирует разностную функцию на выходе блока сравнения 5 и на еговыходе формируется ступенчато изменяющееся напряжение положительной или отрицательной полярности в зависимости от того, какой полярности получается интегральное значение полуволн разностной функции. Неравенство площадей сравниваемых функций устраняется с помощью блока сравнения 4, с выхода которого на дополнительный вход функционального преобразователя 3 подается серия нарастающих по амплитуде импульсов, создающая регулируемое постоянное напряжение в соответствии с членом А, полинома. На второй вход блока 4 поступают синхронизирующие импульсы с...

Номер патента: 451106

Опубликовано: 25.11.1974

Автор: Гарцуев

МПК: G06J 1/02

Метки: аппроксимации, кода, приращения

...к единичному входу триггера управления, первый дополнительный элемент И, входы которого подключены к единичному выходу триггера управления и нулевому выходу дополнительР;5, что позволяет выявить -)5) 0 (деление производится пмодулю старшего разряда 5).451106 Корректор Е. Рогайлина Редактор А. Морозова Составитель В. Лысиков Тираж 624 Подписное Изд. Мо 514 В начальном состоянии триггеры 5 и 7 и узел формирования кванта установлены в ноль.Пусть Рю = 17, 5 = 1 и в качестве узла формирования кванта используется реверсивный счетчик, Тогда в первой итерации триггер 1 канала установлен в единицу, так как Р: - . - . = 17 ) ХРю = О. К нулевому содержимому счетчика прибавляется 1 - вырабатывается квант 2. Во второй, третьей и четвертой...

Номер патента: 453711

Опубликовано: 15.12.1974

Авторы: Владимиров, Вченко, Изобретени, Сурженко

МПК: G06J 1/02

Метки: 453711

...функции в точке х(1+1),оПг - 11 - пРизнак окончаниЯ сУммиРованиЯприращений;РсА) - функция расчленения, позволяющаяиз числа А выделить число с С-гопо В-ой разряд включительно,В регистр 1 заносится (1 - 1)-е значениеподынтегральной функции Ург ц, в регистр 2 - приращениеЧ рг 1в регистр 3 -Ч) рг+1)в регистр множидумножения 14 - приращение прн П(г=1 в регистр 4 - остаток В блоке формирования ординат (регистры1 - 3, сумматоры 5, 7, 9, 11, элементы задепжки 6, 8, 10) вычисляется новое значение подынтегральной функции5-гч Ч ргюУрг 1 = Ург:-)+2- перезаписываемое в регистр 1 и уточненноесреднее значение подынтегральной функции 10- Ргч 1) -Рп- ЧЬ Дпоступающее через коммутатор 13 в блокумножения 14. В блоке умножения вычи ляется произведение=...

Номер патента: 453712

Опубликовано: 15.12.1974

МПК: G06J 3/00

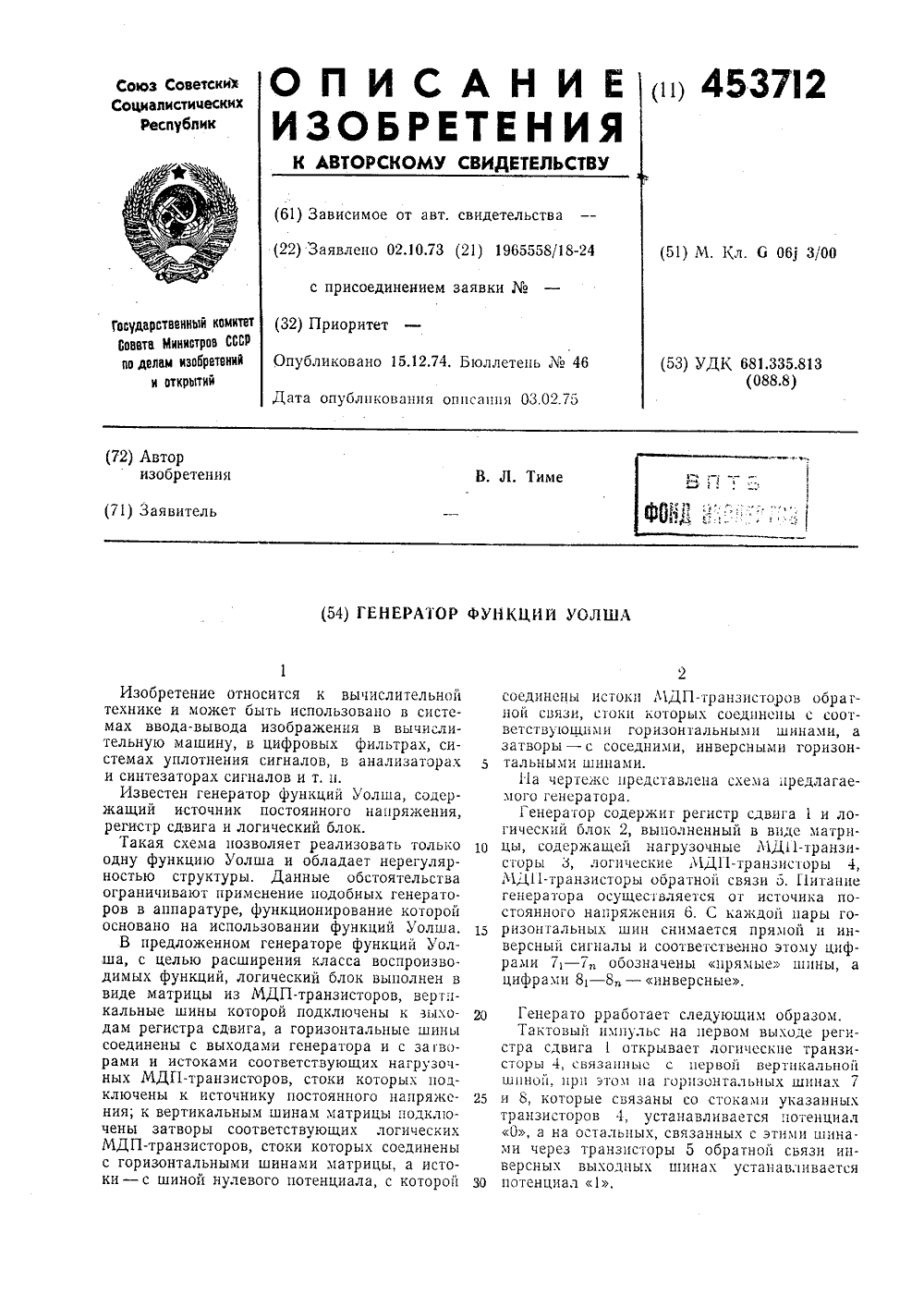

Метки: генератор, уолша, функций

...предлагаемого генератора.Генератор содержит регистр сдвига 1 и логический блок 2, выполненный в виде матрицы, содержащей нагрузочные МД 11-транзисторы 3, логические МД 11-транзисторы 4, МД 11-транзисторы обратной связи 5, Питание генератора осуществляется от истачика постоянного напряжения 6. С каждой пары горизонтальных шин снимается прямой и инверсный сигналы и соответственно этому цифрами 7, - 7 обозначены прямые шины, а цифрами 8, - 8 - инверсные, 453712Тактовый импульс на втором выходе регистра 1 открывает логические транзисторы 4, связанные с этим выходом, При этом аналогично рассмотренному на горизонтальных шинах, связанных с указанными транзисторами 4, устанавливается код 1, а состояние остальных выходных шин сохраняется за...

Номер патента: 453713

Опубликовано: 15.12.1974

Автор: Гордиенко

МПК: G06J 3/00

Метки: интерквантильных, широт

...1/4 - :3/4 и 1/10 - : 9/10 соответственно. Квартили, децили делят площадь кривой на четыре и десять равных частей, 11 ри измерении интерквантильных широт необходимо измерить расстояние между первыми и третьим квартилями, при измерении интердецильных широт - между 1 и 9 децилями.Кривая распределения развертывается во времени и интегрируется, напряжение с выхода интегратора запоминается,в запоминающих блоках и на следующем такте сравнивается с напряжением на выходе интегратора. Напряжение на запоминающие блоки подается через резисторные делители напряжения, коэффициенты передачи по напряжению которых равны: 1/4; 3/4 - при вычислении интерквантильных и 1/10; 9/10 - при вычислении интердецильных широт,В моменты, когда напряжение с выхода...

Номер патента: 454567

Опубликовано: 25.12.1974

Авторы: Баканов, Коровин

МПК: G06J 3/00

Метки: знака, медленно, меняющихся, производной, сигналов

...диапазона триггер Шмитта 14 устанавливается в состояние О. При дальнейшем увеличении входного сигнала и последо вательном превышении им уровней квантования с выхода соответствующих дифференцирующих цепочек снимаются положительные короткие импульсы, которые проходят через соответственно включенные диоды, и запу скают ждущий мультивибратор 11 в каналеопределения положительного знака производной.Длительность выходных импульсов легкорегулируется изменением параметров ждущего 5 мультивибратора. По частоте следования выходных импульсов можно судить о скорости нарастания входного сигнала. При превышении входным сигналом верхней границы исследуемого диапазона триггер Шмитта 13, на ходившийся до этого в исходном состоянииО, устанавливается...

Номер патента: 457085

Опубликовано: 15.01.1975

Авторы: Бучинский, Дуда, Темнюк

МПК: G06J 3/00

Метки: импульсов, частоту

...4 и 5. Конденсатор 4 вклочен между коллектором транзистора 6 и базой транзистора 2, На транзисторе 7 и резисторе 8 собран управляемый эмиттерцый повторитель 9, Кроме того, преобразоватегп имеет транзисторы 1 О и 11, стабилитроны 12 и 13, резисторы 14, 15 и 16,Прц ОтсмтсВцп цап)51 жсн 1 Я на Входс 17 транзистор О открыт положительным напряжением источника смещения, подклоченного через резистор 15 к эмиттеру транзистора 10. Напряжение иа его коллекторе постоянно и определяется напряжением стабилитроца 13, подключенного к базе транзистора 7. 1-1 а выходе 18 наблюдаются импульсы определенной частоты,При поступлении отрицательного напряжения ца вход 17 транзистор 10 еще больше открывается. При этом за счет увеличслшя тока, тротека 5 онего...

Номер патента: 460551

Опубликовано: 15.02.1975

Авторы: Гуревич, Русинов, Соколов, Сягаев

МПК: G06J 3/00

Метки: интегратор, цифровой

...на выходе которой и образуется 30 единичный код. Вычитание кодов осуществляется в реверсивном счетчике 12, входные шины которого соединены с выходами схем 7 и ИЛИ 11. На выходе счетчика установлен триггер знака 13, контролирующий знак числа в счетчике 12. Выходные шины триггера знака связаны со схемами И 14 и 15, вторые входы которых соединены с шинами переноса счетчика 12, а выходы - со входами регистра 8 базисного сигнала и входом схемы И 16. Второй вход схемы И 16 соединен с блоком управления 17, а выход - со входом счетчика интеграла 18. Слежение за базисным сигналом хроматографа осуществляется при отсутствии полезного сигнала, что определяется блоком управления 17. В это время в регистр 8 базисного сигнала поступают импульсы из...

Номер патента: 463990

Опубликовано: 15.03.1975

Авторы: Евдокимов, Кизим, Огир, Пухов

МПК: G06J 3/00

Метки: одноразрядный, сумматор

...25резисторов и через соответствующие резисторы переноса - с выходами последующих операционных усилителей,Структурная схема одноразрядного сумматора приведена на чертеже, 3 С ум м атор содержит линеику рез исто ров 1, и операционных усилителй 2, - 2 н, в цепи обратной связи каждого из которых включены блоки ограничения 31 - Зи блоки зоны нечувствительности 4, - 4,. Ко входу каждого усилителя 2, - 2 подключены входные резисторы 5 - 5 и резисторы переноса 61 - бн,Резисторы переноса 6, - 6 предназначены для передачи сигнала с выходов операционных усилителей 21 - 2 н постоянного тока старших разрядов на вход операционных ,усилителей младших разрядов с определенным ко 2 шэффициентом передачи К - . Зоны нечув 2 ствительности построены...

Номер патента: 463991

Опубликовано: 15.03.1975

Автор: Алексеев

МПК: G06J 3/00

Метки: функциональный

...связанным своими выходамис их вторыми входами, а входами подключенным к счетчику 5, выполненным на триггерах.Счетчик предназначен для подсчета количества циклов работы генератора 1 функцийУолша (цикл работы генератора 1 определяется интервалом ортогональности,генерируемых функций Уолша, равным единице).Преобразователь в пределах первого циклаработы генератора функций Уолша работаетследующим образом,В исходном состоянии в счетчике 5 установлена единица.При этом разрешающий потенциал с выхода дешифратора 4 открывает ключ 3 соединяя выход сумматора 2 с выходом 6 преобразователя. По мере изменения аргумента впределах рассматриваемого цикла генератором 1 вырабатываются сигналы функций Уолша ы,(х), в(х), в(х), вз(х), которые,поступая на входы...

Номер патента: 467370

Опубликовано: 15.04.1975

Авторы: Гуревич, Диордиев, Коломыцев

МПК: G06J 1/02

Метки: интегратор, цифровой

...7 - блок вычитания для получения разности частотных сигналов;38, 9 - дифференцирующие элементы; 10 - элемент ИЛИ; 11 - триггер; 12 - элемент И; 13 - генератор тактовой частоты.Интегратор работает следующим образом, Со взаимно инверсных выходов аналого-частотного преобразователя 1 импульсы, продифференцированные дифференцирующи ми элементами 8, 9, поступают через элемент ИЛИ 10 на вход триггера 11, устанавливая его в единичное состояние. На вход триггера 11 через элемент И 12 поступают импульсы с генератора 13 тактовой частоты, которые переключают триггер 11 в нулевое состояние в моменты времени, соответствующие прохождению тактовых импульсов, тем самым осуществляя синхронизацию импульсов, поступающих с аналого-частотного...

Номер патента: 467371

Опубликовано: 15.04.1975

Авторы: Гутников, Павловский

МПК: G06J 3/00

Метки: генератор, параболического, сигнала, цифро-аналоговый

...7, управляющий вход которого подключен к выходу триггера знака 8. Счетный вход триггера знака 8 соединен с нулевым выходом счетчи 6Цифро-аналоговый генератор параболического сигнала работает следующим образом,В начальный момент в управляющий счетчик 3 преобразователя код - частота 2 записано число Уз -- Узад, соответствующее устанавливаемому значению частоты, Счетчик 6 установлен в О, Триггер управления 4 переключен в состояние, при котором управляющий счетчик 3 включен на вычитание, а реверсивный счетчик 6 - на сложение.Импульсы с выхода генератора 1 частоты 1, поступают в управляющий счетчик 3, при этом число в счетчике 3 начинает уменьшатьсяа (а)зад аи на выходе преобразователя код - частота 2формируются импульсы, частота которых...

Номер патента: 469980

Опубликовано: 05.05.1975

Авторы: Боюн, Козлов

МПК: G06J 1/02

Метки: вычислительная, дифференциальных, линейных, решения, уравнений

...коды коэффициентов первого уравнения системы. С регистров приращений 11 на входы устройств умножения переменных 3 поступают коды приращений зависимых переменных. На вход устройства умножения функций 4 из запоминающего устройства коэффициентов 5 поступает значение приращения функции. Тогда на выходе сумматора 2 получается значение, соответствующее величине правой часги первой строки системы уравнений. Это значение поступает на вход интегратора 1 первой цепочки интеграторов через первый элемент И 15, который открывается при помощи сигнала, поступающего с дешифратора 8. Аналогично вычисляются последующие строки системы уравнений, С выходов интеграторов 1 приращения переменных поступают на входы сумматоров приращений 12, где они...

Номер патента: 473195

Опубликовано: 05.06.1975

Авторы: Бахмутский, Кметь, Раков, Якушев

МПК: G06J 3/00

Метки: функциональный

...им пульсов 6, дополнительный генератор ступен.чатого напряжения 7, блок выделения времен.ного интервала 8, матрица совпадений 9 и до полнительнлй многозначный потенциальныйэлемент 10.Функциональный преобразователь работаетследующим образом.Значения заданной функцииЗО ксимации записываются в два1 и 2. Точность запоминания этих значений определяется числом состояний (т) элементов 3 - 3 . Значения аргументов точек аппроксимации Х, поступает в виде фазо-импульсного кода на логический блок выделения временных интервалов 8, который выполняет следующие преобразования. На первом выходе этого блока формируется импульс длительностью, пропорциональной первому интервалу аппроксимации, на втором - второму и.т.д. Частота дополнительного генератора...

Номер патента: 474024

Опубликовано: 15.06.1975

Авторы: Рагузин, Фуженков

МПК: G06J 1/02

Метки: выделения, приращения

...масштаба больше минимального; 17 -- входы, на которые подаются сигналы начальной установки в нулевое состояние соответствующих блоков; 18 - вход, на который подается тактовьш импульс знака;19 - вход, на который подается сигнал окончания текущего шага вычислений; 20 - - выход, с которого снимается приближенное значение приращения Лл; 21Выод, с которого снимается масштаб приращения; 22 - выход, с которого снимается группа старших разрядов кода 5; 23 - выход, с которого снимается результата операции ЛЛ.В основу построения предлагаемого устройства положен способ выделения приращений, отличающийся (гг существующих тем, что все возможные приращения величин, участвуощих в вычислениях, представляются набором целыдвоичных чисел из некоторого...

Номер патента: 474025

Опубликовано: 15.06.1975

Авторы: Кадук, Кравченко, Нгуенг, Рудковский

МПК: G06J 3/00

Метки: амплитуд, вычисления, двух, импульсов, логарифма, отношения

...блока управления 4 в паузу между входными измеряемыми импульсами сформируется сигнал, подготовивший устройство к началу вычисления. При появлении первого измеряемого импульса на входе логарифмического усилителя 1 срабатывает схема сравнения 2 (1 дУ, )У) и через схему совпадения 3 на входы цифро-аналогового преобразователя 5 и реверсивного счетчика 6 поступают счетные импульсы в течение всего времени нарастания У, в результате чего с выхода цифро-аналогового преобразователя 5 формируется величина У, У, пропорциональная числу импульсов, накапливаемых в реверсивном счетчике 6, В момент прохождения С через максимум Ь=Ь, и дальнейшего уменьшения У до нуля не вызывает изменения У, так как при Ь(У сигнал с выхода схемы сравнения 2...

Номер патента: 474026

Опубликовано: 15.06.1975

Авторы: Бродецкий, Перельмутер, Трохин, Энтин, Энтина

МПК: G06J 3/00

Метки: извлечения, квадратного, корня, цифро-аналоговое

...14 соединен пы через блок схсч совпадения 16 со входомсчетчика 13 со сдвигоч вправо на один разР 51 Д.Преобразуемая частота через схему синхронизации 2 поступает одновременно па вхо 2 о ды счетчика импульсов 13 и счетчика остатков 15 синхронно с тактовой частотой Е 1.Первый импульс входной частоты переполняет счетчик 13 (так как в нем было записаночисло 2" -- 1) и его импульс переполнения2 Б разрешит перепись обратным кодом содержимого счетчика 14 в счетчик 13, запишет единицу в первый разряд счетчика 13 и добавитединицу в счетчик 1 с 1.1 х приходу второго импульса входной чазо стоты в счетчике 13 запишется число 2" - 3,я в счетчьи(е 14 -- число 2.Четвертый импульс с вновь переполнисчстчик 13. Его импульс переполнения аналогично...

Номер патента: 475634

Опубликовано: 30.06.1975

Авторы: Домбровский, Дуда

МПК: G06J 3/00

Метки: вычислительное, цифро-аналоговое

...положительное, а другое отрицательное, который включает соответствующие источники тока 10 11, и 12 одной полярности, В случае, если одно число положительное, а другое отрицательное в регистрах 1 и 3, то на соответствующей выходной шине блока управления 9 будет сигнал, который включит источник тока 13 другой полярности. Г 1 адение напряжения от включенных источников тока на резисторе 15 поступает на вход усилителя 16, коэффициент передачи которого равен отношению переменного обратного сопротивления резистора 17) к постоянному входному сопротивлению резистора 17),Г 1 еременный обратный резистор 17 управляется выходами схем И 6 и ИЛИ 7, так как на одни входы схем И 6 и 6, поступает сигнал разрешения выполнения операции деления, а на...

Номер патента: 478332

Опубликовано: 25.07.1975

Авторы: Баранов, Ляхович, Онищенко, Сухомлинов, Ференец

МПК: G06J 1/02

Метки: анализатора, дифференциального, программного, тернарного, цифрового

...цель достигается тем,что устройство содержит элемент задержки,вход которого подключен к третьему входуустройства, а выход соединен с третьимивходами третьего, пятого и седьмого элементов "И.478332 Предмет изобретения Устройство программного управления 30тернарного цифрового дифференциальногоанализатора, содержашее блок памяти, ре 3В устройстве для .хранения лоложитель- ных и отрицательных приращений исполь зуется не два регистра, а один. В блокепамяти 1 хранятся адреса записываемыхи считываемых приращений. Запись и счи тывание положительных прирашений осушествляется основным тактовым импульсом, постуцающим на вход устройства 15. ЭЗапись и считывание отрицательных при-. ращений выполняется по сдвинутому так...

Номер патента: 478333

Опубликовано: 25.07.1975

Авторы: Зборовский, Кадус, Кравченко, Рудковский

МПК: G06J 3/00

Метки: воспроизведения, временным, дискретной, заданным, записи, масштабом, функций

...схемы сравнения 9.Выходы триггера 13, счетчика 14, схемысравнения 1 соединены также с соотвечствуюшими входами цифрового запоминающего блока 15, предназначенного для хранения информации об угловых коэффициентах аппроксимируемой функции сигнала(величина, порядковый нсмер, знак), Выходы запоминающего устройства 15 соединены с делителем частоты 16 и черезпереключатель 3 с входами управлениярежимом работы реверсивного счетчика.2,выход делителя 16 через переключатель17 соединен со счетным входом счетчика14 и через переключатель 18 - со счетным входом реверсивного счетчика 2, через который происходит счет импульсовс дискретностью, равной одному счетномуимпульсу, а вход реверсивного счетчика 2,через который производится счет импульсов...

Номер патента: 478334

Опубликовано: 25.07.1975

Автор: Каледин

МПК: G06J 3/00

Метки: дифференцирующее

...6, схемы "И 7,8,образующие вместе с триггером 5 схему 10сравнения, схему "И" 9 подключенную выходом к входу счетчика, генератор 10 тактовых импульсов, подключенный к входусхемы "И" 9, схемы "И" 11-13, подключенные к "единичным" выходам разрядных 1триггеров счетчика 4 и образующие схемы прямого съема кода, схемы "И, 1416, подключенные к "нулевым" выходамразрядных триггеров счетчика 4 и образующие схему инверсного съема кода, 20Работа устройства базируется на преобразовании в код временных интерваловч фС = ь 1 - ь (1)связанных с измеряемой скоростью вращения ротора фвзоврвщвтеля 1 соотношенеем еУ ееяг/р- фпри 2 У/рФи с параметрами фазовращателя 1 соотношением30где Д , , Ь - интервалы, пропорциональные углу ф поворота ротора...

Номер патента: 481051

Опубликовано: 15.08.1975

Авторы: Боюн, Козлов

МПК: G06J 1/02

Метки: дифференциальных, интегрирующая, линейных, решения, уравнений, цифровая

...коммутатора 2 ко входам иптеграторов 1 подключается такое количество устрОЙстБ умножения 3, с,Олько пснулсвых коэффициентов содержится в соответствм 0- щем уравнении с стемы, Из за поминаопего устройства коэффнцие тов 12 ня устройс(ва умножения 3 заносятся колы пдс;оя ных коэффициенто 3, 2 на регисты ядресдз 7 из запоминающего устройства адресов 11 в унитарном коде заносятся адреса коэфф;цнен гон, характеризующие связи переменных данного уравнения с переменным остялпьх , )ЯВ:с:ий системы. Генератор колов 10 в.радеть:3 яст последовательно коды в соответствии с прш;ятой системой кодирования, например в случае бп:ярпой системы кодирования генератор колов 10 выдает коды +1 и- 1 последо.32 ельни. В зависимости от кода в счетчике 8. Пя Вход...

Номер патента: 481052

Опубликовано: 15.08.1975

Автор: Алексеев

МПК: G06J 3/00

Метки: знакопеременных, интерполяции, функций

...псрсключатсли 4 и 3 коммутируют первые апалоговые входы цифро-аналоговых множитель- ( пых блоков 1 и 2 па Зыходы сг и б генератора 7 соответственно.При изменении аргуента в течение текущего г-го иптсрвала интерполяции липеи:оизмепяющисся сигналы С,(х) и Е.,;(х) умно- Г 0 жа 01 ся цифро-аалоговьиными олокамп 1 и 2 па коды (Р,) и (Р; - 1), и, суммируясь па одипакоих внутренних сопротивлениях, дают па Выходе 12 сигнал иптсрполирусмой фупкции, пред- ) сс 1 влЯ 01 цсй СОО(1 1 п сЙПО из."сп Я 0 пиЙСЯ и: - ТСР:1 ОИР) 10 ЦПИ ПОЛЖИСЛЬ:П Й СПГсг;О ) (-- 1 ) - и О Р ч 1 1 1с т д (ис т с,ь ,., в 51 ИО,Ожи Г(лы 2. Пд зхо. 9 перс(лОчатс,я -1 поступает с:1:пал эпика (,- - 1)-й ордипаты и ) С Гд с 13,1 ив сС 1:1 ССКЛО 12 ГСЛЬ 1 3 рСЖИ М комху гдции...

Номер патента: 481916

Опубликовано: 25.08.1975

Авторы: Дровянников, Каляев, Лукиенко, Макаревич

МПК: G06J 1/02

Метки: интегрирующая, структура, цифровая

...структуры.ЦИС содержит центральный блок управления 1, набор решающих блоков 2, блок 10 коммутации 3, блок вывода результатов 4, блок ввода исходных данных 5, местный блок управления 6, блок преобразования 7 и накопительный блок 8.Устройство работает слецующим образом. 5 Подлежащая решению задача должна быть преобразована в систему команд и операций ЦИС. Для этого текст задачи, записанный на входном алгоритмическом языке высокого уровня, ввоцится блоком 5 ввода 2 О исходных,цанных через блок преобразования 7 в накопительный блок 8. После окончания ввода центральный блок управления 1 передает управление местному блоку управления 6, который Осунествляет управление про 25 цессом формирования программы решения ис.хо,цной задачи в...

Номер патента: 481917

Опубликовано: 25.08.1975

Авторы: Кадук, Кравченко, Рудковский

МПК: G06J 3/00

Метки: вычисления, пиков, площадей, хроматограмм

...4 частотой суммирования результатов цифрового преобразования в счетчике кодовых чисел 5, Управление скоростью ( а также и цискретностью) преобразования амплитуды в,ходиого сигнала в код осуществляется сигналами с выходов блока схем совпацения 8, поступаемыми ра цифровыео(счетные) входы 2, 2 2 аналого-цифрового следящего преобразователя 1, для чего каждый из выходов 2и1 2,2 пороговых элементов и соответственно каждый из выходов 2,22 счетчика 6 соединены попарно через одну из двухвходовых схем совпадения блока схем совпацения 8 с одним из счетныхвходов преобразователя 1, т, е, со счет, оным входом 2 преобразователя 1 соецинены через схему совпадения выход 2о блока пороговых элементов 9 и выход 21 счетчика 6, со счетным входом 2...

Номер патента: 481918

Опубликовано: 25.08.1975

Авторы: Зборовский, Кадук, Нгуенг, Рудковский

МПК: G06J 3/00

Метки: вида, следящий, функций

...(0 Й .Располагая значениями мантисс логак, к+1рифмов всех чисеп:.",в интервале 2 - 2(в данном логарифматоре используются предварительно вычисленные с опрецепенной точцостцо эц аления мантисс чисел в интервале 2 - 2, К = 4) достаточно для вычисления с помощью логарифматора с той жекточностью всех чисел, мецьших 2 (дпяданного логарифматора меньших 2 ),3Таким образомцля вычитания мантисслогарифмов чисел меньших 2, необходимо4 Фумножать эти числа на 2 (где Щстарший значащий разряд числа Я ), после чего значение мантиссы вновь полученного числа берется из известц го ассивалогарифмов чисел в интервале 2 ф 2 , чтоаналогично сдвигу кода числа М вправо цаЙ разрядов.Аналогично для вычислени мантисс по, кгарифмов чисел 8 2 (Я) 2 )...
