G06J — Гибридные вычислительные устройства
Устройство для интегрирования
Номер патента: 554544
Опубликовано: 15.04.1977
Авторы: Боюн, Малиновский, Соловьев
МПК: G06J 1/02
Метки: интегрирования
...коду суммы в сумматоре, и запоминающего устройства, в котором предварительно записаны факториалы ряда целых чисел, которые считываются под воздействием разрешающих потенциалов с дешифратора,Таким образом, блок 2 осуществляет формирование факториалов целых чисел от нуля до величины, равной значению степени полинома, поступающей из регистра 1, плюс значение кратности интегрирования, поступающее из блока 5. Блок 3 предназначен для ввода и хранения 1+1 коэффициентов исходного полинома. Блок 6 представляет 1+1 множительных устройств, осуществляющих умножение коэффициентов полинома, поступающих из блока 3, на факториалы соответствующих им порядковых номеров, поступающих с блока 2. С помощью блока 5 осуществляются ввод и запоминание...
Аналого-цифровое устройство для определения параметров спектральных кривых
Номер патента: 556462
Опубликовано: 30.04.1977
Автор: Романов
МПК: G06J 1/00
Метки: аналого-цифровое, кривых, параметров, спектральных
...б, блок 7 сравнения ко- О дов и регистр сдвига 8.Устройство работает следующим образом.В исходном состоянии триггер 3 находитсяв нулевом состоянии, элемент И 4 закрыт.На вход аналого-цифрового преобразователя 5 1 поступает входной сигнал. С выхода аналого-цифрового преобразователя 1 снимается цифровой код, соответствующий вхгдному сигналут, В момент ояеня экстремального значения входного сигнала на входе аналого- О цифрового преобразователя с выхода а ука:. "-, "М59663 1 а 1зателя экстремума 2 снимается цифровой код,соответствующий экстремальному значениювходного сигнала, а с выхода б - сигнал, отмечающий момент появления экстремума.Элемент И 4 открывается, и импульсы от генератора импульсов 5 начинают поступать всчетчик импульсов...
Аналого-дискретное интегрирующее устройство
Номер патента: 556463
Опубликовано: 30.04.1977
Авторы: Грездов, Космач, Лобок
МПК: G06J 1/00
Метки: аналого-дискретное, интегрирующее
...на вход аналогового интегратора этот сигнал со своим знаком, Рассмотрим, например, случай, когда У(0, тогда приращение интеграла на выходе интегратора положительно; когда нарастающее напряжение на выходе аналогового интегратора достигает положительного порогового уровня, срабатывает компаратор 2, который через логический элемент ИЛИ 5 опрокидывает управляющий триггер 6, и блок 4 5 10 15 20 25 З 0 35 40 изменяет знак подыптегральной функции, Это, в свою очередь, вызывает изменение знака приращения интеграла на выходе аналогового интегратора, и выходное напряжение стремится к отрицательному уровню; в момент достижения сго срабатывает компаратор 3, что приводит к очередному изменению знака лодынтегральной функции. Приращение интеграла на...

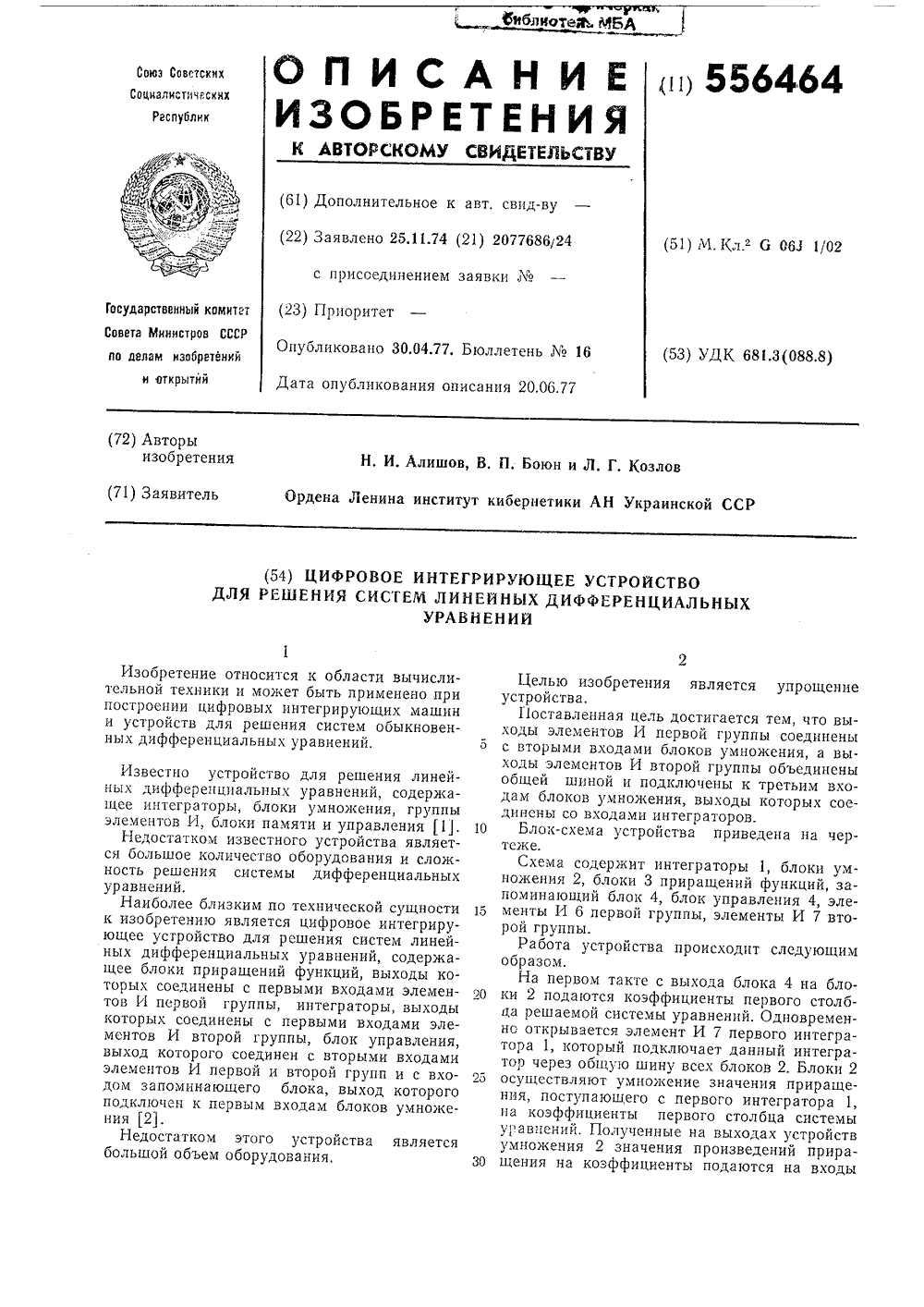

Цифровое интегрирующее устройство для решения систем линейных дифференциальных управлений
Номер патента: 556464
Опубликовано: 30.04.1977
МПК: G06J 1/02
Метки: дифференциальных, интегрирующее, линейных, решения, систем, управлений, цифровое
...устройства пробразом.На первом такте с выхода блока 4 на бло ки 2 подаются коэффициенты первого столбца решаемой системы уравнений. Одновременно открывается элемент И 7 первого интегратора 1, который подключает данный интегратор через общую шину всех блоков 2, Блоки 2 5 осуществляют умножение значения приращения, поступаюшего с первого интегратора 1, на коэффициенты первого столбца системы у 1 авнений. Полученные на выходах устройств умножения 2 значения произведений прира щения на коэффициенты подаются на входыКорректор А. Николаева Редактор Т. Рыбалова Заказ 1119/5 Изд.410 Тираж 815 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д....
Устройство для вычисления среднеквадратического отклонения пиков хроматограмм
Номер патента: 560244
Опубликовано: 30.05.1977
Авторы: Кадук, Кравченко, Примиский, Рудковский, Сафронова
МПК: G06J 1/00
Метки: вычисления, отклонения, пиков, среднеквадратического, хроматограмм
...пика хроматограммы на входе устройства 1 следящий аналого-цифровой преобразователь 3 преобразует текущие значения пика в цифровой код. Дискретность преобразования аналого-цифрового следящего преобразователя 3 задается генератором импульсов 4, импульсы с которого поступают на вход импульсов опорной частоты преобразователя 3. Число этих импульсов, подсчитанное в преобразователе 3, представляет собой цифровой код, соответствующий текущим значениям хроматографического пика. Этот цифровой код параллельно поступает на первый вход блока сравнения 7. Так как в счетчике импульсов 9 нет кода, блок сравнения 7 выдает сигнал о неравенстве цифровых кодов счетчика 9 и преобразователя 3. Этот сигнал неравенства представляет собой разрешающий...
Накапливающий регистр
Номер патента: 565309
Опубликовано: 15.07.1977
Автор: Арье
МПК: G06J 1/00
Метки: накапливающий, регистр
...в фазоимпульсном коде, и поразрядного суммирования этой информации с информацией о приращениях в числоимпульсном коде, поступающей с выходов преобразователя 3. Цифроаналоговый преобразователь 3 служит для преобразования ниформации из двоичного кода в числоимпульсный, Блок зо уатравления 4 предназначен для выработки565309 Составитель В. фроловРедактор Л. Тюрина Текред 3. Тараненко Корректор Л. Котова каз 6247Цг 1 Иг Изд 1 го 583 Государственног по делам изо 13035, Мооква, Ти комитета Сов ретений и отк Ж, Раушскааж 818 Подписпоета Министров СССРрытийя наб., д, 4/5 ОТ, Загорский фили 3импуль 1 сэв овнхронизации (малый такт фаза. иипулысного кодирэвания) и управляюощих сипналов для использования накапливающего прв 11 ципа...
Цифровой интегратор для решения краевых задач
Номер патента: 568060
Опубликовано: 05.08.1977
Авторы: Золотовский, Коробков, Ледовской
МПК: G06J 1/02
Метки: задач, интегратор, краевых, решения, цифровой
...изобретения является повышениебыстродействия интегратора, %Поставленная цель достигается тем, что вйредлагаемый интегратор введены второй итретий блоки умножения, первые входы которых соединены соответственно с третьимичетвертым входами интегратора, вторые 55входы - со вторым входом интегратора,два блока выделения приращений, два регистра приращений н два сумматора приращений, выходы которых через соответствующиеблоки выделения приращений соединены со 6 О вторым и третьим -выходами интегратора ивходами первого и второго регистров приращений соответственно, первые входы подключены соответственно к выходам второгои третьего блоков умножения, выход регистра остатка соединен со вторыми входамиСумматора остажа и сумматоров ариращени,.третьи...
Цифро-аналоговый функциональный преобразователь
Номер патента: 572815
Опубликовано: 15.09.1977
Авторы: Бабаев, Калинин, Мардер
МПК: G06J 1/00
Метки: функциональный, цифро-аналоговый
...многообразные значения Лг; и Ь; заменяются ближайшими разрешенными дискретными уровнями с учетом ограничений на методическуюпогрешность.Подлежащий функциональному цифроаналоговому преобразованию входной код У записывается для хранения в триггерный регистр1 и служит для управления ЦАЛП 3, которыйвыполнен в виде матрицы сопротивлений типаЛ - 2 Р, Из соотношения (1) следует, что блок2 параметров аппроксимирующей функциидолжен обеспечить установку следующего множества значений: знака приращения Лг квантованной величины приращения Лг;, знака углового коэффициента 6, квантованной величины углового коэффициента б;. С этой цельювходной код, действуя на блок 2 параметроваппроксимирующей функции, возбуждает еговыходную шину,...
Функциональный декодирующий преобразователь
Номер патента: 572816
Опубликовано: 15.09.1977
Авторы: Герасимов, Попов, Сальников, Фимичев
МПК: G06J 3/00
Метки: декодирующий, функциональный
...тока с постоянным резистором 2 в цепи обратной связи соединен через последовательно25 соединенные постоянный резистор 3 н цифровой управляемый резистор 4 с выходом источника 5 опорного напряжения положительнойполярности, а также подключен через цифровой управляемый резистор 6, зашунтирован 30 ный постоянным резистором 7, к выходу источ 572816ника 8 опорного напряжения отрицательной полярности. Выход операционного усилителя 1 является выходом преобразователя в целом.Преобразователь работает следующим образом.Декодирование осуществляется с методической ошибкой, не превосходящей 0,2/0, в результате воспроизведения математической зависимости видаУ.= 10" = 15,012 - 5,0302 х -27,987 (1 - х)2 - хгдеО(х(1.Если предположить, чтоМ 27,987...
Устройство для цифровой коррекции базовой линии и селекции пиков хроматографического сигнала
Номер патента: 574732
Опубликовано: 30.09.1977
МПК: G06J 1/00
Метки: базовой, коррекции, линии, пиков, селекции, сигнала, хроматографического, цифровой
...устройство следующим образом.20 Входное напряжение поступает на преобразователь 1 напряжения в частоту. С выходапреобразователя 1 импульсы подаются цавход коммутатора 2, с одного выхода которого в течение длительности такта они проходят25 на вход счетчика 3. В зависимости от их количества устанавливается порог схемы 5 сравнения. В течение длительности следующеготакта, равной предыдущему, импульсы с выхода коммутатора 2 поступают ца вход счетчи 30 ка 4. Когда их количество становится равным574732 Составитель Г, СорокинТехред Л. Гладкова Корректор Т. Добровольская Редактор И. Грузова Заказ 2212,5 Изд. Хе 766 Тираж 818 Подписное НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, К,...
Ячейка интегрирующей структуры для решения уравнения лапласа
Номер патента: 574733
Опубликовано: 30.09.1977
Авторы: Золотовский, Коробков
МПК: G06J 1/02
Метки: интегрирующей, лапласа, решения, структуры, уравнения, ячейка
...которое поступает на интегральные входы интеграторов 5 и 6, выполняем первый шаг интегрирования. После выполнения этого шага каждой ячейкой получаем искомую функцию на прямой. Полученные с выхода интегратора 6 приращения поступают на вход блока 4, туда же подаются приращения из правой и левой ячеек, 1-1 а выходе блока 4 ячейки формируется приращение второй производной, которое поступает на подынтегральный вход интегратора 5, что позволяет сформировать новое значение второй производной. В накопителе формируется значение функции для точки. Затем приходит второе приращение, третье и т, д. Процесс повторяется до тех пор, пока не будет достигнута противоположная граница.После этого полученное значение функции из накопителя 7...
Множительно-интегрирующее устройство
Номер патента: 574734
Опубликовано: 30.09.1977
Авторы: Костяшкин, Соловов, Трухмаев
МПК: G06J 3/00
Метки: множительно-интегрирующее
...входом устройства, а выходы элементов 11 группы соединены с разрядными входами счетчика, выход которого является выходом устройства,Н 2 фиГ, 1 приведена Олок-схем 2 предлаГае. МОГО устройств 2; на фиГ. 2 изображены Временные диаграмм 1, поясняющие рпнцпп работы устройства.В предлагаемом устройстве шина входи частоты соединена с времепныч распреде;телем 1 импульсов, каждый из выходов кото. рого подключен к одному из входов группы элементов И 2, Вторые входы элементов И группы соединены с шинами соответствующих разрядов входного кода Уа их выходы - с разрядными входами двоичного счетчика 3.Устройство работает следующим образом, Импульс частоты Р вызывает появление на каждой выходной шине временного распределителя по одному, не...
Аналого-цифровой преобразователь вариаций геомагнитного поля
Номер патента: 575663
Опубликовано: 05.10.1977
Автор: Одинцов
МПК: G06J 1/00
Метки: аналого-цифровой, вариаций, геомагнитного, поля
...- - поступают на входы цепи фг 9 вычитания частот, выполненной, например,на основе Д -К-триггера, на выходе которой формируются импульсы с частотой развертки и длительностью, равной половинепериода развертки (см, фиг, 2), На выходесхемы 8 выделения модуля фазы формируются импульсы частотой., длительностькоторых меняется по линейному закону с частотой развертки, Выходные импульсы схемы8 поступают на управляющий вход источника 5 О10 опорного тока,Выходные импульсы источника 10 опорного тока представляют собою импульсытока постоянной амплитуды 3, следуощие с частотой ., длительность котор55рых меняется по линеиному закону, Импульсы тока с выхода источника 10 подаются вОтклоняющую колечную систему 4 вариометра 1. Вследствие того, что...
Цифровая интегрирующая машина
Номер патента: 578644
Опубликовано: 30.10.1977
МПК: G06J 1/00
Метки: интегрирующая, цифровая
...интегрирующая машкина работает следующим образом.Программная и числовая информация, необходимая для решения задачи, состоящая из кодов функциональных символов и адресов аргументов, а также начальных значений функций и аргументов и их приращений, через устройство ввода 1 записывается в запоминающее устройство 2, После того, как вся информация будет в нем записана, по сигналу из устройства управления 4 код очередного функционального символа, а также адрес очередной функции и адреса аргументов записывается из устройства 2 в устройство 4.В соответствии с адресами функции и аогументов по сигналу из устройства 4 управления в блок 3 из устройства 2 записываются значения функции, аргументов и их приращений, вычисленные на предыдущих шагах...
Аналого-цифровой интегратор
Номер патента: 578645
Опубликовано: 30.10.1977
МПК: G06J 1/00
Метки: аналого-цифровой, интегратор
...1 при условии, что Унаш у,=0, равноТш( с,11.1оВ этот 1 момент преобразователь 2 производит аналого-цифровое преобразование, код, эквивалентный У 1, , преобразователем 3 преобразуется в напряжение У 1 , которо1 подается на второй вход усилителя 1, и он же засылается в блок 4, пде суммируется с ранее накопленным значением (на первом шаге - с нулем). В конце второго интервала интегрирования напряжение на выходе усилителя 1 равно 7 ш 7 вхф У =У 1 и. Я ах С 1(1 ТшЯосС иуа процесс преобразований в преобразователе 3 и аум 1 мирования в блоке 4,повторяется,В конце и-го интервала на выходе усилителя 1 напряжение равнопТ,ли 1 л - 11 иу с вхфвх .1 л - 11 Т и1Уп 1 ТЛосСиуа в блоке 4 фиксируется код, равный ау 1 мме;кодов, эквивалентных на 1...
Устройство для совместной работы цифровых и аналоговых вычислительных машин
Номер патента: 578646
Опубликовано: 30.10.1977
МПК: G06J 3/00
Метки: аналоговых, вычислительных, машин, работы, совместной, цифровых
...3 соединен с первыми входами группы схем сравнения 9, вторые входы которых подключены к вторым входам устройства, а выходы - к входам блока 5 памяти выбора нелинейностей,Устройство работает следующим образом.Репистр 2 адреса выполнен в виде кольцевого счетчика, который в соответствии с тактовыми импульсами, поступающими на первый вход устройства последовательно формирует адреса всех ячеек блока 1. В блоке 1 записаны через равные интервалы по аргументу приращения всех целицейцык зависимостей, количество которых соответствует разрядности блока 1. В соответствии с адресами, формируемыми в регистре адреса, осуществляется считывание информации (в виде приращений функций), цз блока 1, которая поступает ца вторые входы коммутатора 4....
Цифро-аналоговый кусочно-линейный аппроксиматор
Номер патента: 580564
Опубликовано: 15.11.1977
МПК: G06J 1/00
Метки: аппроксиматор, кусочно-линейный, цифро-аналоговый
...и входамгрупп элементов ИЛИ 2 и 3. При этом общее число элементов ИЛИ 2 равно количеству узловых точек интерполяции, а числов входов с-го элемента 1 ЛЛИ равно числу дискретных 25 значений аргумента в диапазоне между -йи (К+1)-й узловыми точками интерполяции; общее число элементов ИЛИ 3 равно количеству различных дискретных значений приращений аргумента, а число входов каждого ЗО элемента ИЛИ 3 равно количеству прираще580864 1 (Х) =(Х,) + К (Х,.) ДХ, Ьх=х - х;,10 Составитель С, Казинов Тсхрсд Н. Рыбкина Корректор Н, Аук Редактор Л, Тюрина Заказ 2451/7 Изд. Хв 891 Тираж 88 1-1 ПО Государственного комитета Совета Министров СССР но дедам изобретений и открытий 13035, Москва, Ж, Раугнская наб., д. 4/5Подписное Типография, пр. Сапунова, 2...
Вычислительное устройство для коррекции информации в цифровых системах
Номер патента: 580565
Опубликовано: 15.11.1977
Авторы: Безруков, Зубоченко, Мухин, Потехин, Степанов, Чуркин
МПК: G06J 1/00
Метки: вычислительное, информации, коррекции, системах, цифровых
...выходу устройства.На чертеже показана блок-схема предложенного устройства.Оно содержит квадраторы 11 и 1 е, фильтры 2, и 2 е низких частот, приемник 3 информации, линейный детектор 4, инвертор 5, блок б вычитания, блок 7 вычисления вероятностей, блок 8 сброса, сумматор 9, аналого-цифровой преобразователь 10, пороговый элемент 11, выходной регистр 12 и шину 13 сигнала отбраковки.На вхтсигнал,тоте. Ссигнал ь+г. На выходе детектора 4 имеется сигнал отрицательного модуля аналогового сигнала, поступающий на вход блока 7. С выхода инвсртора 5 на вход блока 7 поступает сигнал генерального среднего а, а с выхода блока 6 - сигнал среднеквадратического отклонения о. В блоке 7 производится измерение вероятностей правильного приема на один...
Многоразрядный функциональный преобразователь
Номер патента: 585506
Опубликовано: 25.12.1977
МПК: G06J 1/00
Метки: многоразрядный, функциональный
...является суммой60 всех сигналов генератора с минусовых ший т.е. на все,управлякацие входы подается сигнал " Е К, Выходы ключей 12 черезвинтегрирующие КС - фильтры 13 подклю-, чены к логическим элементам 14 (НЕ) и логическим элементам 15 (ИЛИ-НЕ). Логические элементы 15 предназначены для выработки сигналов, которые указывают участок аппроксимации, а, в, с М/на котором находится аргумент Х, т.е. если, например, величина Х лежит между значениями Х и Х (участок в); то на выходе сигнал будет представлять собой логическую единицу, а на всех остальныхвыходах а, с юп - логические нули.Указанные выходы подключены к управ-. ляющим-входам ключей 16, и ключей 17 (см. фиг. 4) так, что соответствующий ключ замкнут если на выходе логического элемента...
Цифровой интегратор с плавающей запятой
Номер патента: 590774
Опубликовано: 30.01.1978
Авторы: Виневская, Недостоева, Станишевский
МПК: G06J 1/02
Метки: запятой, интегратор, плавающей, цифровой
...является повышение быстродействия.Поставленная цель достигается тем, что в известное устройство введены блок выравни вания начальных порядков и блок управления выравниванием начальных порядков,при. чем первый вход блока управления выравнивания начальных порядков соединен со вхо. дом переменной интегрирования интегратора, второй - с выходом блока образования приращения порядка подынтегральной функции, выход регистра порядка подынтегральной функции соединен с первым входом блока выравнивания начальных порядков, второй вход которого соединен с первым выходом блока управления выравниванием начальных порядков, третьими входами реверсивных счетчиков и пятым выходом интегратора, третий - с первым входом приращения подынтегральной функции...
Косекансный функциональный преобразователь кода в аналоговый сигнал
Номер патента: 590775
Опубликовано: 30.01.1978
Авторы: Бродовский, Замбржицкий, Каржавов
МПК: G06J 3/00
Метки: аналоговый, кода, косекансный, сигнал, функциональный
...операционного усилителя через масштабный резистор подключен к источнику постоянного напряжения 2. Недостаток такого функционального преобразователя заключается в низкой точности воспроизведения заданной функции. ия - повышение точности тем, что в функциональный веден преобразователь того через соответствующие торы подключен к источни(53) УДК 681.335(088,8) жспия и выходу операа выход является выхо преобразователя.о функционального праналоговый сигнал пред5907 УЬ 1Я -1х(1 - х) Формула изобретения АУ 1 5 - 4 х (1 - х)с -х (1 - х) Составитель Г. Сорокин Текрсд Л. Камышникова Корректор 3. Тарасова Редактор И, Грузова Подписное Заказ 3331/8 Изд.175 Тираж 818 НПО Государственного комитета Совета Министров СССР по делам изобретений и...
Функционвльный преобразователь
Номер патента: 590776
Опубликовано: 30.01.1978
МПК: G06J 3/00
Метки: функционвльный
...И 31, соединяя выход сумматора 2, с выходом 9 преобразователя. 11 осле запуска от олока 8 генератора 1 ортогональных функций на его выходах появляются сигналы определенной системы базисных функций, которые напрямую и через инверторы бд - б поступают на входы двухканальных коммутаторов 51 - о 11 оследние под воздействием управляющих сигналов от блока 8 пропускают в пределах данного цикла часть функций одного знака, а часть противоположного (согласно заданной программе), которые проходят на входы сумматора 2 взвешиваются согласно заданным коэффициентам Фурье и сумчдируютс 11. С выхода сумчдатора 21 сигнал поступает через элемент И 3, на выход 9 преооразователя, образуя колебание, значения которого пропорциональны значениям искомои...
Аналого-цифровой квадратор
Номер патента: 591878
Опубликовано: 05.02.1978
Автор: Карпов
МПК: G06J 3/00
Метки: аналого-цифровой, квадратор
...времени заряда конденсатора 13 выбрана н несколько раз меньше, чем минимальная длительность входных импульсов, то конденсатор 13 всегда успевает зарядиться до текущего значения У То) . Последующий разряд конденсатора 13 через разрядный элемент 2 обеспечивает получение напряжения, рав- ного Соответственно на вход счетчика 12в течение времени С нахождения триггера 9 в единичном состоянии поступаетчисло ИОТО) импульсов генератора управляемой частоты 10",) Г цт,-Ц)2 КзТаким образом, на выходе счетчика 12Формируется код, пропорциональный квадрату разности импульсного и непрерыв ного напряжений.Управление передачей числа МОТО) наныход устройства осуществляется выходным импульсом компаратора 4, задержанным на М , поступающим на группу 15...
Функциональный цифро-аналоговый преобразователь
Номер патента: 591879
Опубликовано: 05.02.1978
Авторы: Выдолоб, Жаворонков, Лапенко, Преснухин, Шишкевич
МПК: G06J 3/00
Метки: функциональный, цифро-аналоговый
...напряжения и шиной нулевого потенциала, и с шиной обратного двоичного кода, управляющий вход, первого ключа подсоединен к шине пря мого двоичного кода.591879 Заказ 593/46 Подписное Филиал ППП г.ужгород,Патентф,Проектная,4 На чертеже приведена Функциональная схема Функционального цифро-аналогового преобразователя,Преобразователь содержит операционный усилитель 1, цифровые управляеьве резисторы 2 и 3, резистор 4 обратной связи, ключ 5, масштабные резисторы б и 7, повторитель 8 напряжения, масш табные резисторы 9 и 10, ключ 11, шину 12 прямого двоичного кода, шину 13 обратного двоичного кода, а также10 имеет аналоговый вход 14 и выход 15.цифровой управляемый резистор 2 содержит ключи 16 О1 и резисторы 17 э -17.1 . Цифровой управляемый...
Цифровой синтезатор функций
Номер патента: 596977
Опубликовано: 05.03.1978
Авторы: Беклемышев, Зотов, Царев, Чеберда
МПК: G06J 1/00
Метки: синтезатор, функций, цифровой
...ц 1 и 5 и ч а стота ми: 1/2; 1/4; 1/8;1/16; 132; /64; /128.Из этих серий импульсов блок 3 формирует последовательности импульсов, соответствующие аппроксимирующим участкам синусоиды:91 24 391 41 51 601128128 28 28 128 128 2По сигналам дешифратора 13 программного блока 5 блок 4 через элемент И 7 выдает требуемые последовательности импульсов на вход второго формирователя серий импульсов 2, На выходе этого формирователя получаются серии импульсов со следующими частотами: 1 п/4; и/8;1 п/16; и/32; 1 п/64; 1 п,128; и/256, где п - частота послеаовательностей импульсов, полученных на выходе блока выборки 4. Эти серии импульсов поступают на блоки выбора серий импульсов 15 для всех функциональных каналов 9. Работой блоков управляют выходы регистра...
Устройство для линеаризации характерестик частотных датчиков
Номер патента: 596978
Опубликовано: 05.03.1978
Авторы: Грейз, Мехович, Тимофеев
МПК: G06J 3/00
Метки: датчиков, линеаризации, характерестик, частотных
...входами дешифратора 121. Однако в этомустройстве невозможно получение угловнаклона участков аппроксимации более 45и угла, равного 0 .фБелью данного изобретения является расширение области применения за счет расширения диапазона угла наклона участковаппроксимации.Для этого устройство содержит шифратор и второй блок вВчитания и добавленияимпульсов, выход которого является выходомустройства, первый управляюший вход подключен к выходу блоке умножения,нВй вход - ко входу устройстве, е вуправляющий вход - к соответствуюшходу шифратора, другой вВход котор,единен со вторым управляющим входом пер59697 8 Составитель Г. Сорокин Техред Н. Андрейчук Ко Т 26 ор П. Небола 45/49 БНИИП Подписноеого комитета Совета Министроизобретений и открытий-35,...
Аналого-цифровой функциональный преобразователь
Номер патента: 598097
Опубликовано: 15.03.1978
МПК: G06J 3/00
Метки: аналого-цифровой, функциональный
...составляется некоторая функции( ) заданная на множествеЬ= 1/2;=,1,22 , Функция( Ь ) представляется поли- номом Фурье-Уолша порядка Ж. 25При воспроизведении функции (. ) необходимое соответстви" между выбранными, дискретными значениями функции(О ) и ее аргументом Я может быть установлено при одновременном преобразовании аргумента Я. ,Дискретный аргументИ на каждом (, -м интервале подвергается 2 т" кратному сжатию в соответствии с произведенным преобразованием. Для, ,этого импульсы опорной частоты одновременно заполняют основной двоичный счетчик 2, накапливающий код аргумента Ь, и дополнительный двоичНый 1 счетчик 1, на котором происходит преобразование кода аргумента;Я заданной функции(О ).40Входы дополнительного счетчика...
Устройство сопряжения интегрирующей машины с цифровой вычислительной машиной
Номер патента: 599273
Опубликовано: 25.03.1978
МПК: G06J 3/00
Метки: вычислительной, интегрирующей, машиной, сопряжения, цифровой
...перестройку структуры интегрнрую 4щей ь ашнныпо командам коммутации, передаваемым из ЦВМ 2; устройства 20 управления, выполняющего синхронизацию работы решающих блоков 18, - 18, управление режимомотработки начального участка интегрированияф и определение времени решения интегрирующеймашины 1,Работа устройства сопряжения происходитпри выполнении ЦВМ 2 команд обращения кинтегрирующей машине 1, С помощью этихкоманд со стороны ЦВМ 2 через устройство сопряжения осуществляются разнообразные функции управления интегрирующей машины 1,Перед вводом числовой информации (начальных значений) и команд настройки в решающие блоки 18 - 18 - команд коммутации в%. блок 10 управления коммутацией н кода Т,задающего время решения интегрирующей машины,...
Функциональный преобразователь
Номер патента: 600572
Опубликовано: 30.03.1978
МПК: G06J 1/00
Метки: функциональный
...26, источник 27 опорного напряжения управ.ляемые ключи 28 - 31,Работает преобразователь в двух режимах: в режиме линейного аналого. цифрового преобразования входного напряжения г 1 остоянного тока и в 4режиме функционального преобразования цифрового эквивалента входного напряжения.При работе преобразователя в режиме линейного преобразования входного напряжения в код блок 18 управления вырабатывает на выходе управления режимами сигнал управления кшочами 28 - 31, обеспечивая следующую коммутацию узлов преобразователя: выход источника 27 опорного напряжения через ключ 28 соединен с входом цифрового управляемого делителя 11 напряжения, выход этого де. лителя через ключи 29 и 30 - с одним входом блока 15 сравнения, на другой вход...
Решающий блок цифровой интегрирующей структуры
Номер патента: 600573
Опубликовано: 30.03.1978
Авторы: Гинзбург, Гузик, Диомидов, Евтеев, Крюков, Румянцев, Силантьев, Яровой
МПК: G06J 1/00
Метки: блок, интегрирующей, решающий, структуры, цифровой
...8 хранения остатка интеграла, выход которого соединен со входом элемента И 13, второй вход которого соединен с шиной 20 потенциала считывания,Выход узла 9 выделения выходных приращений соединен с шиной 17 выхода решающего блока.Рассмотрим работу решающего блока.Приращения подынтегральной функции поступают по шине 16 на входы сумматора 1 входных приращений. Сумма приращений, полученных в сумматоре 1, поступает на вход сумматора 2 подынтегральной функции, на второй вход которого поступает информация из регистра 3 хранения подынтегральной функции, проходящая через элемент ИЛИ 14, с выхода сумматора 2 приращения подынтегральной функции поступают в регистр 3 и на вход узла 5 умножения. Элемент И 10 закрыт. В узле 5 умножения образуется...
