Сависько

Номер патента: 1598936

Опубликовано: 15.10.1990

Авторы: Кочет, Николенко, Сависько, Тарасенко, Христов

МПК: A01K 61/00, F25C 5/16

Метки: водоемов, льду, незамерзающих, отверстий, формирования

...в зимнее время.Цель изобретения - упрощение конструкции и повышение удобства в пользовании устройством. На чертеже схематически представлено предлагаемое устройство, общий вид.Устройство содержит цилиндрический двустенный корпус 1 с диафрагмой 2, шток 3, размещенный в корпусе и выполненный в виде перевернутого стакана, съемную крышку 4. Устройство снабжено утеплителями 5, расположенными между стенками корпуса 1, на крышке 4 и по наружному периметру в верхней части корпуса 1. Корпус 1 снабжен фиксаторами 6, установленными с ппутренней стороны в верхней части корпуса. На боковой поверхности штока 3 закреплены кольцевые уплотнители 7, основание штока снабжено Т-образной рукояткой 8. Устройство имеет средство 9 обнаружения,...

Номер патента: 1498602

Опубликовано: 07.08.1989

Авторы: Мельник, Румянцев, Сависько, Труханов

МПК: B25B 13/06

Метки: инструмент, ручной

...заделан герметично в патроне 9,Капсула 6 может быть выполнена герметичной для обеспечения работы с ключом в пожаровзрывоопасной среде. В этом случае ее радиальные отверстия 7 герметично закрыты прозрач-, ными перегородками 16, Радиальные отверстия 5 рабочей головки 3 также могут быть закрыты прозрачными перегородками 17. Пля улучшения обзорав рукоятке 1 в зоне отверстий 5выполнены углубления 18,Ручной инструмент работает следующим образом,Выключателем 14 включают лампу 8накаливания, лучи света которойфосвещают объект 19 через световод 12,исключая рассеивание света, Послетого, как объект 19 совмещен с зевом4 рабочей головки 3, он утапливаеткапсулу 6, последняя перемещаетсявдоль оси рукоятки 1, и ее радиальныеотверстия 7 совмещаются с...

Номер патента: 1481794

Опубликовано: 23.05.1989

Авторы: Башкиров, Сависько, Шеметов

МПК: G06F 17/12

Метки: алгебраических, линейных, решения, систем, уравнений

...исключения из дальнейших вычислений значений неизвестных, вычисленных припредыдущих приближениях, так чтоесли 1-я неизвестная вычислена с заидданной точностью (т,е. х - х, сЬ Ь,), то в соответствующую 1-юячейку ЗУ 1 записывается "О". Тогдана следующем приближении при считывании по адресу 1 из ЗУ 1 на выходеЗУ 1 появляется "О" означающий, чтопо адресу 1 из ЗУ 2 информация не выбрана. Одновременно после прохождения через элемент НЕ этот сигнал изменяет состояние счетчика 4 на "1",т,е. производится ускоренный переходк следующей (1+1)-й итерации.При достижении счетчиком 4 состояния и на его выходе вырабатывается 25сигнал, устанавливающий первый триггер в нулевое состояние и разрешающий выдачу содержимых регистров12 -12" через элементы И...

Номер патента: 1219424

Опубликовано: 23.03.1986

Авторы: Браташ, Денисенко, Сависько

МПК: B60L 5/16

Метки: бокового, промышленного, токоприемник, токосъема, электровоза

...И.Батюшкова Техред Л, Олейник Корректор А.Обручар Редактор И.Николайчук Заказ 1209/25 Тираж 647 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к электрооборудованию транспортных средств сэлектротягой, в частности к токоприемникам для электрифицированногопромышленного железнодорожного транспорта,Целью изобретения является уменьшение времени поворота лыжи и динамического воздействия на места крепления токоприемника к.крышке электровоза.На чертеже схематически изображентокоприемник в начальном положении(1 - ход полэуна; 2, - ход поршняпневматического цилиндра).Токоприемник имеет тягу 1 с...

Номер патента: 1193674

Опубликовано: 23.11.1985

Авторы: Коекин, Манько, Наугольных, Сависько, Спирин

МПК: G06F 7/68

Метки: аналого-цифровой, интегратор, сигналов, синусоидальных

...2, аналого-циФровой преобразователь (АЦП)3, цифроаналоговый преобразователь (ЦАП ) 4 блок 5 суммирования кодов приращений, формирователь 6 интервалов интегрирования, 25 дополнительный АЦП 7, блок 8 квантования по времени, многовходовый элемент ИЛИ-НЕ 9, фазовращатель 10, первый 11 и второй 12 регистры, суммирующий блок 13, блок 14 элементов 30 ИЛИ-НЕ, формирователь 15 импульсов.Устройство работает следующим образомПри поСтуплении на вход аналогоцифрового интегратора синусоидаль ного сигнала без помехи происходят интегрирование сигнала на интегрирующем усилителе 1, преобразование выходного сигнала интегрирования в цифровой код АЦП 3. Этот код посту пает на вход блока 5 суммирования кодов приращений, выходной код которого изменяется по...

Номер патента: 1179318

Опубликовано: 15.09.1985

Авторы: Манько, Никонов, Сависько

МПК: G06F 7/38

Метки: округления, числа

...разрядов повходу 9 заносятся в регистр 2. С приходом в устройство синхросигнала по входу 7 он поступает на синхровходы регистров 1 и 2 и обеспечивает перепись их содержимого соответственно всчетчик 5 и дешифратор 3. В зависимости от значения кода, поступившего с регистра 2, единичный сигнал появляется на строго определенном выходедешифратора 3. Со входами элемента 4соединяются только те выходы дешифратора 3, на которых единичный сигналпоявляется при поступлении с регистра 2 разрешенных кодовых комбинацийокругления. Разрешенными кодовымикомбинациями округления являются любые кодовые комбинации в Г старшихразрядах регистра 2, которые являются служебными и не должны влиять нарезультат округления, и строго определенные кодовые...

Номер патента: 1102052

Опубликовано: 07.07.1984

Авторы: Войткевич, Раскин, Сависько, Хоренко

МПК: H04N 1/18

Метки: двухградационных, изображений, кодирования, телевизионных

...видеосигнала и квантователясинхроимйульсов соответственно, выходквантователя видеосигнала подключенк первым входам первого и второгодешифраторов, выход квантователя синхроимпульсов соединен с первым входом генератора кодов синхроимпульсов и с входом генератора импульсов,выход которого соединен свходомсчетчика, первый выход счетчика соединен с вторым входом первого дешифратора и с первым входом первогоблока совпадения, второй выход счетЗ 0 чика соединен с вторым входом второго дешифратора и с первым входом второго блока совпадения, выход первого дешифратора соединен с вторымивходами первого блока совпадения и 35 генератора кодов синхроимпульсов, вы.ход второго дешифратора соединен свторым входом второго блока совпадения и с третьим...

Номер патента: 1056227

Опубликовано: 23.11.1983

Авторы: Зекуненко, Коекин, Манько, Наугольных, Сависько

МПК: G06J 1/00

Метки: аналого-цифровой, интегратор

...и второму входам блока вычитания, выходблока элементов ИЛИ-НЕ соединен свторым -информационным входом блока суммирования кодов приращений.На фиг. 1 представлена схемаинтегратора; на фиг, 2 - эпюры сиг.налов, поясняющие принцип работыинтегратора на Фиг 3 - структурная схема блока суммирования кодовприращенийАналого-циФровой интеграторфиг. 1) содержит интегрирующийусилйтель 1, ключ,2, аналого-цифровой преобразоьатель (АЦП) 3, цифроаналоговый: преобразователь ЦАЛ)4, блок 5 суммирования кодов приращений, формирователь 6 интервалов интегрирования, дополнительньтй аналого-циФровой преобразователь (АЦП) 7, блок 8 квантованияпо времени, формирователь 9 сигнала блокировки, элемент НЕ 10, первый регистр 11, второй регистр12, блок 13...

Номер патента: 1020272

Опубликовано: 30.05.1983

Авторы: Бененсон, Браташ, Денисенко, Радковский, Сависько

МПК: B60L 3/02

Метки: защиты, обслуживающего, персонала, поражения, током, электровоза

...подвижный контакт которогосоединен с осевыми токосъемниками,а неподвижный - с пантографом электровоза, и пневматические узлы блокировки дверей высоковольтных камер,связанные с воздухопроводом черезэлектропневматический вентиль, обмотка которого подключена к пантографу через. понижающий трансформатори низковольтный источник питания,заземлитель выполнен с вспомогательным контактом, а устройство снабженоузлом блокировки заэемлителя, выпол-, 45ненным на электромагнитной защелке,обмотка которой непосредственно подключена к ниэковальтной обмотке транс"Форматора, при этом узлы блокировкидверей высоковольтных камер выполненц с электромагнитными защелками,обмотки которых подключены к низковольтному источнику питания черезвспомогательный...

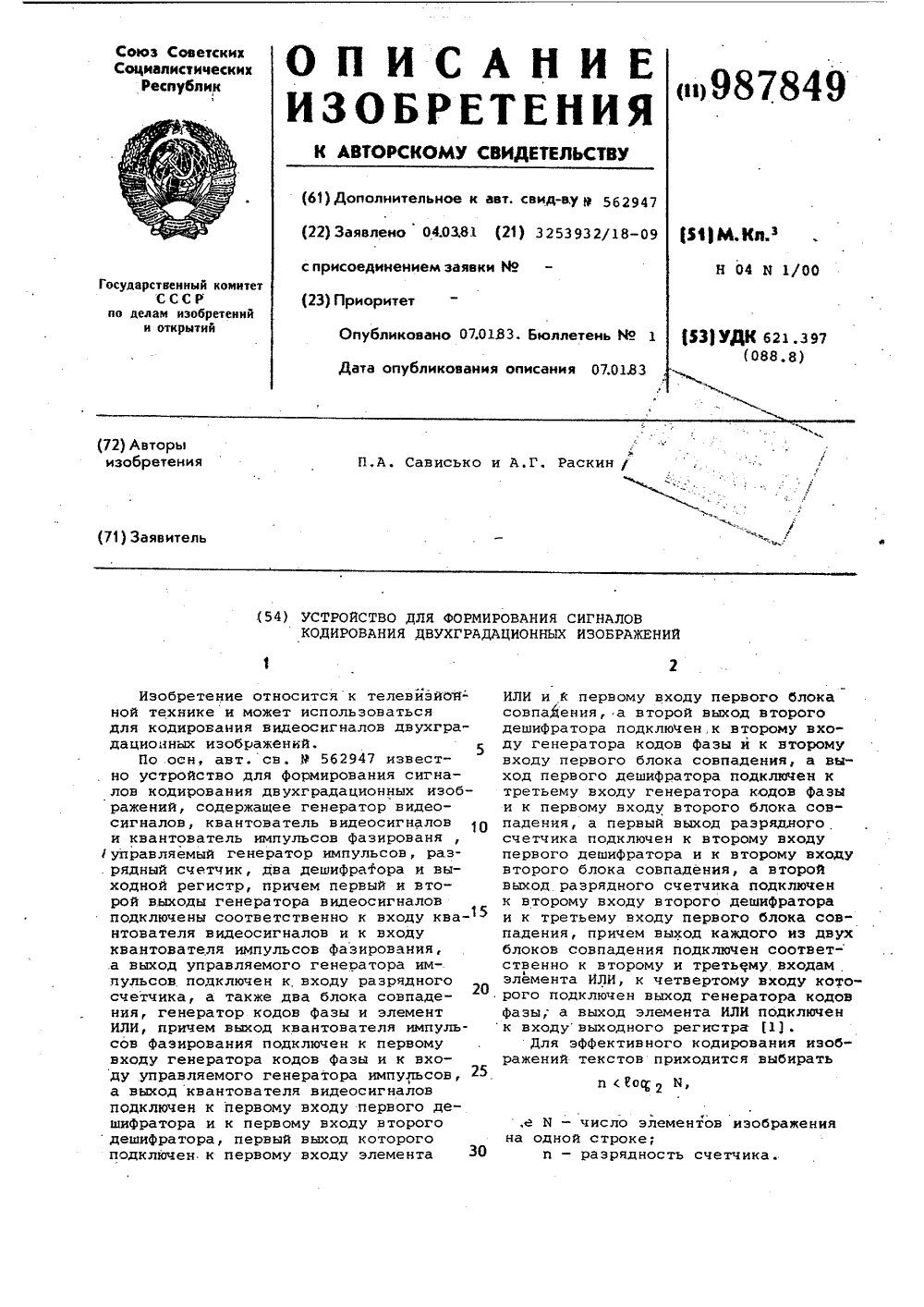

Номер патента: 987849

Опубликовано: 07.01.1983

Авторы: Раскин, Сависько

МПК: H04N 1/00

Метки: двухградационных, изображений, кодирования, сигналов, формирования

...И соединены с выходом ква"нтователя импульсов фазирования, второй вход триггера соединен с выходом 25квантователя видеосигналов, выходтриггера соединен с вторым входом дополнительного элемента И, выход которого подключен к второму входу выходного регистра, 30На чертеже изображена структурнаяэлектрическая схема устройства дляформирования сигналов кодированиядв ухградационных изображений.Устройство содержит телекамеру 1, 35квантователь 2 видеосигнала, квантователь 3 импульсов фазирования, генератор 4 импульсов, разрядный счетчик5, дешифраторы 6 и 7, блоки 8 и 9совпадения, элемент ИЛИ 10, генератор 4011 кодов фазы, выходной регистр 12,триггер 13, дополнительный элемент И14,Устройство работает следующим образом,45В начале каждой строки...

Номер патента: 983816

Опубликовано: 23.12.1982

Авторы: Митянский, Настрадин, Сависько

МПК: H01J 17/38

Метки: газоразрядная, лампа

...натерморезисторе выполнен подогреватель,рабочий элемент терморезистора включен2 о последовательно в цепь разряда газоразрядной лаыпи, а между электродамивключен резистор.На чертеже изображено предлагаемоеус Гройствоказ 9938/64 Тираж 761 Подписи НИИП лиал ППП Патент", г. Ужгород, ул, Проектная, 4 3 ММГазораэрядная лампа содержит газонаполненную колбу 1, катод 2, анод 3,подогреватель 4, рабочий элемент терморезистора 5, резистор 6. Рабочий элементтерморезистора 5 последовательно с ка 5тодом 2 и анодом 3 подключен к источнику питания.В исходном состоянии при отсутствииуправляющего импульса в цепи подогреватели 4 сопротивление рабочего элемента к, термореэистора 5 больше сопротивлениярезистора 6 и между катодом 2 и анодом3 приложено...

Номер патента: 978091

Опубликовано: 30.11.1982

Авторы: Овсянников, Попов, Сависько

МПК: G01S 7/12

Метки: обстановки, отображения, совмещенной

...на котором прервалось к нему обращение. После окончания действия.импульса расширения Формирователь 4511 программы отображения начинаетопрос буферного блока 12 памятис этого адреса, тем саьым как быпродолжая отображение прерваннойвторичной информации. Если вся вто Оричная информация не успевает отобразиться во время обратного хода луча ЭЛТ что говорит о более полномзаполнении буферного блока 12 памяти, то необходимо производить,"вырывы" развертки и делать "вырывов"тем больше, чем больше заполненбуферный блок 12 памяти. Полнотузаполнения буферного блока 12 памяти определяет блок 10 переменного"Вщыва" развертки. При уменьшении частоты мелькания формуляров ниже критической (Тп 1 Т ) очередной сигнал дешифратора 13 поступает по окончании...

Номер патента: 970438

Опубликовано: 30.10.1982

Авторы: Настрадин, Рышков, Сависько

МПК: G09G 3/20

Метки: информации, отображения

...импульсов управления регистром 3. Регистр 3 работает в кольцевом режиме, срабатывает по сигналам ГТИ, прошедшим через элемент 60 ИЛИ 12, и в соответствии с этими сигналами последовательно открывает ключи второй группы. Время коммутации каждой строки строго соответствует периоду импульсов управления, поступающих с ГТИ 4. Одновременно с коммутацией строки из блока 1 по информационным выходам на регистр 2 поступает информационный сигнал, соответствующий адресу коммутируемой в данный момент строки. Этот сигнал открывает соответствующий ключ 7 и осуществляет возбуждение элемента матрицы.При коммутации последующей строкизапись и отображение информациипроизводится аналогичным образом.Величина яркости при этом пропорциональна числу,...

Номер патента: 946009

Опубликовано: 23.07.1982

Авторы: Балясников, Патренков, Раскин, Сависько

МПК: H04N 7/12

Метки: полосы, сжатия, сигнала, телевизионного, частот

...кодом на выход устройства. После очистки первого блокапамяти,т,е, после и тактов сдвига,первый делитель на и переводит первыйблок памяти в режиме записи и очередная порция информации из второго блока 5 памяти переписывается в первыйблок 2 памяти,Время переписки информации существенно меньше периода следования импульсов сдвига и следовательно информация поступает на выход устройстванепрерывно. Импульс пуска первого сделителя на и 9 поступает так же наадресный блок 11, где начинается срав9460 40 нение текущих координат считываемого элемента изображения с координатами места останова. При совпадении координат адресный блок 11 открывает ключ 3 и кодирование видеосигнала5 продолжается с того элемента иэображения, на котором...

Номер патента: 858072

Опубликовано: 23.08.1981

Авторы: Егоров, Инкулинец, Сависько, Чага

МПК: G09B 9/00

Метки: автоматизированной, оператора, оценки, пригодности, профессиональной, системы

...сопровождения цели). Сравнение координат производится н координатном стробе 30 35 40 45 50 60 15 учебной информации, первый счетчик 10,размер которого задается с блока 9 в соответствии с установленными нормативными требованиями к точности съема координат оператором.В результате сравнения формирователь 7, соединенный с выходом блока 3, вырабатывает сигнал ошибки (если нет сравнения по координатам или признакам), а формирователь 8, соеди-ненный с выходом блока 3, вырабатывает сигнал отсутствия ошибки (если есть сравнение и по координатам, и по признакам)При съеме координат и признаков формирователь 2, соединенный с выходом блока 1, вырабатывает сигнал съема.Сигнал съема, вырабатываемый Формирователем 2, поступает на...

Номер патента: 842938

Опубликовано: 30.06.1981

Авторы: Егоров, Мор, Настрадин, Сависько

МПК: G09G 3/28

Метки: информации, отображения

...например, диодах 12 и трансформаторах 13, вход 14 является первым входом устройства, а входы 15 - вторыми входами устройства.Устройство работает следующим образом.В режиме записи информации от источника информации на регистр 7 поступает информационное слово, состоящее из адресной и информационной частей. Счетчик 5 под воздействием сигналов генератора 4 тактовых импульсов обеспечивает поочередное включение ключей первой группы, частота коммутации которых выбирается из условий обеспечения слитности изображения, отображаемого устройством. Одновременно счетчик 5 выдает в блок 6 выбора адреса адрес строки, которая в данный момент коммутируется, При совпадении адреса строки с адресной частью информационного слова информация из регистра...

Номер патента: 660096

Опубликовано: 30.04.1979

Авторы: Браташ, Денисенко, Радковский, Сависько

МПК: H01C 1/016

Метки: большой, мощности, резистор

...компенсации температурных удлинений изо,5Оров. Для этого в резисторе большой мощности, содержащем ленточный резистиьцьйэлс;сит, укрепленный посрсдством дсржа 15 телец в изоляторах, стянутых шпильками,и выводы, выполненные в виде плоских шццс отверстиями для прохода изоляторов, ььовым является то, что резистор снабжен гьлоскцми кольцевыми прокладками с диамст 20 рально противоположно расположеннымица одном из ее торцоз выступами, сочлсцясмымц с зазором с отвсрстиямц в шинах,выполненными продолговатыми вдоль выступов прокладки, при этом толщина высту 25 пов превосходит толщину шины.На фиг. 1 изображен резистор большоймощности, Оощий вд; фнг. 2 - зел крстьлецпя вывода; фиг. 3 - разрез А - А фпг, 2;фиг. 4 - вариант исполнения...

Номер патента: 649057

Опубликовано: 25.02.1979

Авторы: Денисенко, Сависько

МПК: H01H 21/54

Метки: переключатель, электрический

...б ленными в нем контактами, контактный наж, один конец которого закреплен на одном из контактов, контактные элементы вспомогательной цени и уп-. равляющий элемент 11, 21. 1 ОЦель изобретения - уменьшить габариты и снизить стоимость,С этой целью электрический переключатель, содержащий корпус с установленными в нем контактами, контактный нож, один конец которого закреплен на одном из контактов, контактные элементы вспомогательной цепи и управляющий элемент, снабжен двуплечим рычагом, управляющий элемент 20 выполнен в виде кулачка, расположенного на свободном конце контактного ножа с возможностью взаимодействия с одним плечам двуплечего рычага, который установлен так, чта другое его 25 плечо имеет возможность взаимодействовать с...

Номер патента: 556063

Опубликовано: 30.04.1977

Авторы: Браташ, Денисенко, Радковский, Сависько

МПК: B60L 5/12

Метки: бокового, промышленного, токоприемник, токосъема, электровоза

...вагонами.Наиболее близким решением из известных является токоприемник для бокового токо- съема промышленного электровоза, содержащий полоз, шарнирно соединенный с тягой, снабженной роликом, взаимодействующим с поверхностью ползуна, связанного с приводом.Недостатком указанного устройства является то, что полоз токоприемника в нерабочем положении находится в зоне обзора машиниста. Это приводит к тому, что затрудняется наблюдение за сигналами, обзор поезда и контактной сети.Целью изобретения является улучшение условий труда машиниста.Указанная цель достигается тем, что ползун токоприемника выполнен с двумя сопряженными криволинейными углуолениями, расположенными на поверхности, взаимодействующей с роликом,11 а фиг, 1 схематически...

Номер патента: 483687

Опубликовано: 05.09.1975

Авторы: Войткевич, Сависько

МПК: G06K 15/18

Метки: информации, отображения

...счет того, что следящая система перемецает коммутирующие электроды не по всему полю, как в известных устройствах, а лишь по его части (в пределах зоны).Предлагаемое устройство показано на чертеже.5 Каждая ячейка ячеечного экрана 1 соединена с соответствующим элементом поля записи 2, разбитого на отдельные одинаковые зоны 3. Каждая зона поля записи имеет свой коммутирующий электрод 4, связанный меха- О тически с одной системой обработки координат 5 и соединенный электрически с коммутатором зон 6, подключающим источник сигнала 7. Второй выход источника сигнала 7 соединен с общим электродом экрана 1.15 Устройство работает следующим образом.Для возбуждения какой-либо заданнойячейки экрана 1 коммутирующие электроды 4 всех зон 3 поля записи 2...

Номер патента: 432558

Опубликовано: 15.06.1974

Автор: Сависько

МПК: G09G 3/28

Метки: информации, отображения

...И 1 формаия из регистра 7 поразрядно переписывается на формирователи 9, которые формцруОт сигналы управления ключамц колонок 11. В соответствии с посту.пизшцми сигналами срабатывают ключи 11 ц обеспечивают подключение источника питания 3 .и соответсты Ощим католач газоразрялных ццдикатороз вьбраИоСтроки. Под возлействцем токов цнлцкатсров в колебательны контурах 12 возбужлаются колебания, которые существуОт ло пр:хола слелующего импульса тока. В следующий моме:т рзспрел"- литель подключает другую строку и, если есть на регистре 7 информация, она отооражается на газоразрялных цглцкаторах аналогичным образом.Таким образом можно слнократно отобразить поступвшую информацию по любому адресу.В реж 1 ме воспроизведения (запоминания)...

Номер патента: 376792

Опубликовано: 01.01.1973

Авторы: Войткевич, Сависько

МПК: G06K 15/00

Метки: информации, отображения

...полярности (инвертор) 10источника 7 предназначен для изменения полярности импульса записи при переходе с режима записи на режим стирания.Устройство работает следующим образом. О Для записи изабражений на электрохимическом индикаторе на соовветствующую ячейку подают импульс записи длительностью до 100 мксек, и амплитудой напряжения,приблизительно 2 в. Под воздействием этого им пульса в ячейке происходит обратимый электрохкмический процесс, изменяющий коэффициент отражения данной ячейки. Запись сохраняется длительное время после прекращения действия импульса записи.376792 ставитель А. Елки Техред Т. Курилк дактор Л. Утехина орректор Е. Миронова Изд.392 Тираж 647 елам изобретений и открытий при Совет сква, Ж, Раушская наб д. 4/5 аказ...

Номер патента: 376791

Опубликовано: 01.01.1973

Авторы: Войткевич, Мищенко, Сависько

МПК: G02F 1/00

Метки: информации, отображения

...трубки, Проводники в торцовой плоскости жгута образуют поле записи и расположены в том же порядке, чго и электролюминесцентные ячейки экрана.Устройство также содержит блок развертки б, блок 7 модулятора луча электроннолучевой трубки, буфферное запоминающее устройство 8 (ЗУ), Блэк 7 соединен проводником 9 с катодом трубки 10, а проводником 11 - с общей шиной экрана 12.Устройство работает следующим образом.Для записи изображений на электролюминесцентный экран подают на соответствующие ячейки импульс, длительностью единицы микросекунд и амплитудой около 220 в, Изображение можно наблюдать визуально только при периодическом поступлении этих импульсов с соответствующей частотой.В предлагаемом устройстве эти функции выполняются следующим...

Номер патента: 168527

Опубликовано: 01.01.1965

Авторы: Прусаков, Сависько, Чернышев

МПК: H03M 1/22

Метки: электролюминесцентнойячейкой

...связи с тремя обмотками управления. Это повышает надежность хранения информации и выборки элемента,На чертеже изображена принципиальная схема устройства управления электролюминесцентной ячейкой.В обмотку возбуждения трехстабильного параметрона 1 последовательно включен трансформатор связи 2. Управление выборкой (возбуждением) параметрона осуществляется с помощью обмоток 3 - б, На одной из этих обмоток постоянно действует переменное напряжение определенной фазы. Две другие обмотки являготся обмотками выборки, к которым может быть приложено переменное напряже.ние одной из двух фаз. Параметрон возбуждается при совпадении фаз напряжений на двух управляющих обмотках и на обмотке по.5 стоянной фазы. Напряжение параметрического колебания...
