G06J — Гибридные вычислительные устройства
Преобразователь экстремума напряжения в код
Номер патента: 256394
Опубликовано: 01.01.1969
Автор: Вагнер
Метки: код, экстремума
...последовательно соединенных линий задержки, сравнивают задержанный ц незадержанный сигналы, и в момент наступления равенства этих сигналов принимают за экстре мум амплитуду сигнала, задержанного с помощью одной первой лцнцц задержки.Схема преобразователя показана на чертеже.Схема содержит входное устройство 1, сое диненное со входом первой линии задержки 2,выход которой соединен со входом второй линии задержки 3. Выход входного устройства 1 и выход второй лцнцн задержки 3 соединены со входами узла сравнения аналоговых сигналов 4, выход которого связан с первым входом узла 5 фиксации амплитуды экстремума.Второй вход узла 5 соединен с общей точкой двух линий задержки 2 и 3, а его выход - со входом аналого-цифрового преобразователя 6 25...
Аналого-дискретное решающее регулирующее и управляющее устройство
Номер патента: 258744
Опубликовано: 01.01.1970
Авторы: Болотов, Дорогое, Кириллов, Огурцов, Ремизов, Шников
МПК: G06J 1/00
Метки: аналого-дискретное, регулирующее, решающее, управляющее
...механизма, когда необходимая зона для юстировки найдена. Для выполнения юстировки при расчете назначаточ ся задачи для контроля выходных значений Лг устройства при юстировке и определяются юстировочные коэффициенты, которые вводятся на ленту, например, путем ее пробивки на перфораторе. Сначала на счетно-решающем устройстве 14 устанавливается 1-я задача, и значение Л, поступает на устройство ввода задач. Это устройство при необходимости преобразует значения Лг, которые могут быть и не электрическими величинами, в постоянное напряжение, пропорциональное Лг . Устройство 2 содержит потенциометр, имитирующий расчетные значения (Ло)г, и устройство 2, построенное по компенсационной схеме, обеспечивает получение разности, А - (о) =А...
Преобразобатель координат треков искровой камеры
Номер патента: 260978
Опубликовано: 01.01.1970
Авторы: Клевалин, Петраков, Харитонов
МПК: G06F 3/05, G06J 3/00, H03M 1/32 ...
Метки: искровой, камеры, координат, преобразобатель, треков
...высокои энергии до 0,5 лтксв 11.На фиг. 1 приведена блок-".хема устройства,25 которое содержит передающую вттдиконнутокамеру 1, блок 2 чсиленття и обработки видеоинформацитт; запоминающий блок 3, синхрогенератор 4, блок 5 регулируемой задержкисчитывания, формирователь 6 гасящих им 30 пульсов нидикона, счетчик 7 кадров считываА, В, Петраков, В, П, Горохов, В, А, Клевалин и В, М, Харитонния координат, генератор 8 импульсов стирания остаточного изображения, блок 9 стирания остаточного изображения, схему совпадения 10 искровой камеры и кодирующий блок П.На фиг. 2 показаны временные диаграммы работы устройства и приняты следующие обо. значения: 12 - кадровые синхроимпульсы, И - сигналы событие от схемы совпадения искровой камеры, 14 -...
Преобразовате. ль интервалов времени в цифровой код•baf; t, -fgt; amp; j •.: •••; . х5таг.
Номер патента: 262514
Опубликовано: 01.01.1970
Авторы: Бел, Блинков, Ломтев, Нди
МПК: G06J 1/00
Метки: fgt, времени, интервалов, код•baf, преобразовате, х5таг, цифровой
...триггера 11 и на вход линии задержки. Сдвигающий 10 регистр 10 устанавливается задним фронтом. интервала Ттаким образом, что схемы совпадений 2 и 5 открываются по одному входу. Формирующий триггер 11, запущенный задним фронтом интервала Тпо первому вхо ду, закрывает схему совпадений 1 до следующего сброса, так как время измерения преобразователя больше измеряемого интервала времени.В линии задержки б интервал Т много кратно задерживается, Передним фронтом задержанного интервала Т с последнего выхода линии задержки (О на схеме) запускается формирующий триггер схемы сборки 13, который возвращается в исходное состояние 25 следующим непосредственно за ним задним фронтом со схемы сборки. Очевидно, что в данном случае триггер 11...
Преобразователь напряжения в код
Номер патента: 264011
Опубликовано: 01.01.1970
МПК: G06J 3/00
Метки: код
...азователя.льс генератора тактотриггер слежения 2закрывает вентиль 3ежения 4, и запускаеного напряжения. 1( ра 5 подключены схемы сравнения б и 7. 11 а входы схем сравнения б и 7 соответственно поданы преобразуемое напряжение и потенциал земля. Каждая из схем сравнения сработа ст в момент равенства пилообразного напряжения и указанных напряжений. Полученные таким образом импульсы подаются на триггер 8 управления, которьш управляет вентилем 9. Триггер 8 выдает разрешающий потен циал (во времени пропорциональный преобразуемому напрякению) на вентиль 9, открывает его, и импульсы генератора 10 счетных импульсов проходят в счетчик 11. Знак преобразуемого напряжения определяется очередностью прихода импульсов со схем сравнения на...
Устройство для воспроизведения характеристики люфта
Номер патента: 264815
Опубликовано: 01.01.1970
Авторы: Ктчг, Кутовой, Макаревич, Таганрогский
Метки: воспроизведения, люфта, характеристики
...и с выходным клапаном б образует канал, по которому входные приращения проходят на выход устройства в тех случаях, когда рабочая точка находится на правой ветви петли люфта. Параллельно этому каналу имеется другой канал, по которому входные приращения прохо. дят на выход устройства в тех случаях, если рабочая точка находится на левой ветви петли люфта, Второй канал состоит из блока 3 накопления приращений, блока 5 выработки управляющих сигналов, выдающего на своем выходе управляющий сигнал р, и выходного клапана 7, причем где У - величина, накапливаемая в блоке 3 накопления приращений.В случаях, когда рабочая точка находится внутри петли люфта, сигналы а и р будут отсутствовать (равны нулю) и входные приращения на выход не...
265581
Номер патента: 265581
Опубликовано: 01.01.1970
Автор: Сумматор
МПК: G06J 3/00
Метки: 265581
...20 )Н 5 зпм Глиту В су)1 Втор ам ПГ)итуд ьведены п 1)ебрззОВ)тель дВуполяриого си 1 пала В одноислярпый, с.;емы срав ения, Г)стоии; опорны): напряжении 1 С)емз ИЛИ. пения ), с.ему 11,111 4 и счетчик импуль- СОВ д.Источник вкодн ого сигнала соединен со в.,одом преобразователя 1, вы.,од которого ги)дключеп к псрвь)м водам с.;ем сравнения 8, вторые вкоды с):с) которык соединены с соотВстс ГвуОпи)и вы.;одами источника 2. Вы)ГО;и,) с. см сравнения Л саед)гвены со В.;одамп с);емь) И,)1 И 1, а ее выкод -- со Вкодом счет:шкз ИМПУЛЬСОВ Г).Ог источника сигнала на в);од преобразоватс,15 1 Г 10 стмпст эг)ектрп)ески 1 сигнал произВолН 10 П фОРы. ПРСООРЗЗОВзниыи в Одноио. лярпый, сигнал с вы:ода преобразователя 1 по,1 ается иа первые вкоды с):ем...
Способ измерения и преобразования неэлектрических величин
Номер патента: 266387
Опубликовано: 01.01.1970
МПК: G06J 3/00
Метки: величин, неэлектрических, преобразования
...на чувствитель ные элементы одновременно с измеряемыми сигналами.В известных дифференциальных, например266387 Составитель В. Д. МахнановТехред А. А. Камышникова Корректор Л, фирсова Редактор Шестакова Заказ 2947 Тираж 480 экз. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Минпсзров СССРМосква, Ж, Раушская наб., д. 4/5 Загорская типография фотоэлектрических, датчиках в процессе их работы объективно нельзя определить, чем вызвано изменение выходной величины - изменением входной величины или нестабильностью параметров элементов датчика. Для 5 устранения ошибок нуля и чувствительности на датчик подают дискретно эталонные сигналы и осуществляют необходимые ручные регулировки коэффициентов передачи. При этом датчик не...
Устройство для суммирования и преобразования
Номер патента: 267211
Опубликовано: 01.01.1970
Автор: Скоробогачев
МПК: G06J 3/00
Метки: преобразования, суммирования
...нулевом значении входных величин Оти О фазы напряжений, снимаемых с фазовращателей 7 и 8, идентичны и определяются положением синусоиды, показанной на 15 фиг. 2, а. Временное положение импульсовформирователей импульсов совпадает (фиг. 2, г). Величина временного интервала, вырабатываемого триггером 11, равна нулю.Импульсы с генератора 1 в счетчик 3 не про ходят, и цифровая величина на выходе счетчика равна нулю.В случае ввода в преобразователь величины Оь не равной нулю, при величине Ов, равной нулю, ротор фазовращателя 7 повернется 25 на соответствующий угол и фаза его выходного напряжения займет положение, показанное на фиг. 2,б, а фаза напряжения с фазовращателя 8 останется неизменной, Триггером 11 будет выработан временной интервал...
Лого-цифровой преобразователь
Номер патента: 268038
Опубликовано: 01.01.1970
Автор: Шадский
МПК: G06J 1/00
Метки: лого-цифровой
...коды дают номера интервалов по осям х и у, а в счетчиках 9 и 10 - координаты Лх и Лу, По окончании счета на одной из выходных шин дешифратора, определяемой кодом в счетчиках 11 и 12, появляется высокий потенциал, на всех остальных шинах - низкий потенциал. Каждая из выходных шин дешифратора соединена с разрядной шиной ЗУ, на которой записано значение )х ., у 1) в узловой точке.Число выходных шин ЗУ равно числу разрядов записываемых чисел, например девяти, и каждая из них соединена с одним из усилителей. При появлении на одной из шин дешифратора высокого потенциала он проходит или не проходит на усилитель 20 соответствующего разряда, в зависимости от того, включен или не включен диод в данном разряде выбираемого из ЗУ числа. По...
Цифровое управляепое сопротивление
Номер патента: 268041
Опубликовано: 01.01.1970
Авторы: Кантод, Ленина, Ленинградский, Смолов
МПК: G06J 3/00
Метки: сопротивление, управляепое, цифровое
...в схему цепочек из последовательно соединенных конденсаторов 90 и резисторов 10, процесс открывания транзисторного ключа 3 затягивается, а ток 1, черезсопротивление 1 изменяется неступенчато.В частности, прит=В С Ру) 10 Л 15 и В 1 о) 101 ку,где С - емкость кондепротивление резисторавремени переходного птранзистора 3,0 В - коэффициечт усиления по току транзистора 3;Л 1, - длительность участка аппроксимации;1 клг - ток насыщения;25 1 о - ток базы,можно получить практически линейный закон изменения тока с крутизной 5 =В 1 о/т порядка ампер на микросекунду,С ростом Рл увеличивается т и уменьшает 0 ся /ко, т. е. абсциссы узлов аппроксимации,/ Составитель Г. СорокинРедактор Л, А. Утехина Техред Т. П. Курилко Корректор Н, С, Сударенкова Заказ...
Устройство для дискретного представления двух функционально связанных параметров
Номер патента: 268042
Опубликовано: 01.01.1970
МПК: G06J 3/00
Метки: двух, дискретного, параметров, представления, связанных, функционально
...образом.Датчики 1 и 2 преобразуют измеряемые параметры в соответствующие напряжения ( иСУ, которые через коммутатор аналоговых величин подают на преобразователь 5. С последнего коды отсчетов с 1 и (1 попадают через коммутатор кодовых величин на ячейкипамяти текущих отсчетов, т. е, регистры 8 и 9,Коммутаторы и схема управления их работой работают следующим образом.В исходном состоянии триггера 19 напряжение с его левого выхода держит аналоговыйключ 3 и через схему задержки 13 кодовыйключ 7 замкнутыми, а напряжение с его правого выхода держит аналоговый ключ 4 и через схему задержки 14 кодовый ключ 6 разомкнутыми. В момент прихода команды на отсчет с кван. тующего устройства (нуль-органа 21) через схему ИЛИ 18 поступает сигнал па...
Преобразователь аналоговой величины в частотно модулированный сигнал
Номер патента: 268760
Опубликовано: 01.01.1970
Автор: Арнольд
МПК: G06J 3/00
Метки: аналоговой, величины, модулированный, сигнал, частотно
...иметь следующий комплексныйкоэффициент передачи частотно-зависимой части цепи второй обратной связи ь =- /(Р+ 1) -р - приведенная частота р = РЯС(рад);и - угловой коэффициент в координатах - , КК - коэффициент передачи моста сучетом его усиления;1- коэффициент передачи основной а+/д где фазосдвигающей цепи.Однако реализовать частотно-независимый поворот на 90 ( - 90) при постоянстве модуля его коэффициента передачи в линейной системе сосредоточенных параметров не представляется возможным. Если представить элемент / в виде полусуммы коэффициентов передач дифференцирующего и интегрирующего звеньев, питаемых противофазным напряжением, и на интегрирующее звено подать напряжение в противофазе ( - 1), тоРеализацией первого слагаемого...
Цифровой измеритель малых токов
Номер патента: 269633
Опубликовано: 01.01.1970
Авторы: Гореликов, Касперович, Корчагин, Попов
МПК: G06J 3/00
Метки: измеритель, малых, токов, цифровой
...защитный ключ 1 и ключ 10 блока 8 коррекции замкнуты. Импульсы на выходе порогового устройства 15 отсутствуют, а напряжение на конденсаторе 5 12 равно приведенному ко входу второго каскада дрейфу буферного усилителя 1 б. Перед началом измерения от импульса Пуск включается одновибратор 17 с временем выдержки 0,01 сек, размыкаются ключ 1 и ключ 10 бло ка 8 коррекции и замыкается ключ 8. На интегрирующий конденсатор 18 поступает измеряемый ток, и напряжение на входе буферного усилителя начинает линейно нарастать до тех пор, пока выходное напряжение буферного 15 усилителя не достигнет уровня срабатывания порогового устройства. При срабатывании порогового устройства цепь импульсной обратной связи формирует компенсирующий заряд, который...
Многоканальный синхронизатор регистраторов
Номер патента: 271843
Опубликовано: 01.01.1970
МПК: G06J 3/00
Метки: многоканальный, регистраторов, синхронизатор
...7 через схему И 8 связан со входом первого счетчика 9.В синхронизатор входят также узлы формирования задержанных импульсов, количество которых равно числу каналов; на схеме ввиду их идентичности показаны узлы формирования 10, 11 и 12 соответственно только первого, второго и последнего каналов.Каждый узел формирования содержит схему И 13, перестраиваемый генератор импульсов 14 и формирователь импульсов 15. Выходы схем И узлов формирования через общую схему ИЛИ 16 подключены ко входу второго счетчика 17, выходы разрядов которого, как и счетчика 9, связаны со схемой 18 совпадения кодов. Выход схемы совпадения кодов присоединен к цепи установки в 0 счетчика 17 и к третьему входу схемы ИЛИ 5. Каждый регистратор 19, 20 и 21 установлен в своем...
Адаптивный цифровой интегратор
Номер патента: 271914
Опубликовано: 01.01.1970
Авторы: Гуревич, Качанов, Коломыцев
МПК: G06J 1/00
Метки: адаптивный, интегратор, цифровой
...с единичного вы. хода последнего вторично возбуждает элемент представления нуля после младшего разряда и переключает выход преобразователя 4 на вход второй декады 14 декадного делителя 12. По окончании, интегрирования информация из десятичного счетчыка б и элемента представления нуля после младшего разряда поступает на элемент представления информации 18.Если входная,величина выходит за верхний предел преобразователя 4, срабатывает пороговый элемент 2, который чарез переключатель д загрубляет чувствительность усилителя 1 в десять раз и одновременно через схемы И 15 - 17 выход преобразователя переключается влево на одну декаду (включая ц декады делителя 12). В результате этого,информацьия;в десятиьчном счетчике 5 к моменту ее выдачи...
Преобразователь постоянного напряжения в длительность импульсов
Номер патента: 271918
Опубликовано: 01.01.1970
Авторы: Болотин, Левинсон, Павленко, Цикерман
МПК: G06J 3/00
Метки: длительность, импульсов, постоянного
...варикапно-емкостному модулятору 1 черезрезисторы Дг, Я Р 4, Рз и, изменяя емкостир - и-элементов модулятора Д и Дг, разбалансирует мост. Питание моста осуществляется через конденсаторы С 4 и С, от обмотки Птрансформатора Тр, т, е. схема находится врежиме автогенерации на несущей частоте.Переменное напряжение с выхода модулятораусиливается двухкаскадным усилителем 2 натранзисторах Т, и Т 5 10 15 20 25 30 35 40 45 50 55 б 0 65 От обмотки П 1 питается детектор 3 на транзисторе Т на выходе которого элементы С и Дз являются фильтром 4 несущей частоты. Конденсатор С шунтирует транзистор Т а диод Дз препятствует всплескам напряжения на конденсаторе отпирать транзистор 1 инвертора - 5, меняющий полярность проходящего сигнала.Сигнал 1...
272683
Номер патента: 272683
Опубликовано: 01.01.1970
МПК: G06J 1/00
Метки: 272683
...во все ячейки 1 начинается параллельный пересчет 1 п периодов задающей частоты. По мере совпадений конечных состояний в различных ячейках 1 схемы совпадения 2 срабатывают и выдают сигналы на включение или выключение исполнительных устройств в заранее заданной Б (настройкой схемы) временной последовательности.При данной схеме, содержащей 15 ячеек 1,в которых числа состояний равны соответственно числам 2, 3, 4, 5, 7, 8, 9, 11, 13, 16, 17, 20 19, 23 и 27, при частотах питания порядка10 д гможно получать выходные сигналы дли 1 ельностью 106 всек (10 в 1 суток),Каждая накопительная делительная ячейка1 (см, фиг. 2) включает в себя аналоговое ре гулирующее и запоминающее устройство э,работающее в делительном режиме. В исходном...
272684
Номер патента: 272684
Опубликовано: 01.01.1970
Метки: 272684
...19, который шиной 20 соединен с выходом ЗУ остатков, шиной 21 - со входом этого ЗУ и шиной 22 - со входом ЗУ приращений.При описании работы устройства использованы следующие обозначения:уее(1 г = 1, 2 Е) - квантованные значения подынтегральных функций в точке хмеЬу = Р-гг в ква величиныУиЙ в основан используемой в ЦИМ системы счисления; Чуд(е-а) = Уа(е-) - Уа(е, ц - квантованныеприращения подынтегр альныхфункций; ЧЪ(е-а) = ха(е-а) - хд(е, ц - квантованные (а= - 1, О, 1, и - 1) приращения переменных интегрирования; Чхм(е+ц = хм(е+ц - хме - квантованное приращение независимой переменной;Ч 8 це+цЬуотношение неквантованного приращения интегралаквантованное проэкстраполированное приращение; 10 ОзЕ ,)остаток, полученный при квантовании...
272685
Номер патента: 272685
Опубликовано: 01.01.1970
Метки: 272685
...- целая часть логарифма,// - абсолютное значение величины.Разряды кодов бг,5 и тактовые импульсы с определенного момента времени начинают поступать на устройство выбора величины прира щения. Счетчик Сг, подсчитывая импульсы ТИ, формирует номер текущего разряда кода У р,Каждая единица кода бг" делимого сбрасывает содержимое регистра Рг и заносит на него содержимое счетчика. В то же время каж 272685дая единица кода 5 масштабного коэффициента сбрасывает и счетчик и регистр.Коды делимого и делителя по шинам 1 и 2, начиная с младших разрядов, поступают непосредственно и через преобразователи кодов 3 и 4 на единичные и нулевые входы триггеров 5 - 8. Выполнение операций деления на старшую единицу кода делителя во всех каналах аппроксимации...
Многоканальный анализатор амплитуд с цифровыми окнами
Номер патента: 274242
Опубликовано: 01.01.1970
Метки: амплитуд, анализатор, многоканальный, окнами, цифровыми
...как на другом ее,входе присутствует код (через переключатель 8), равный нижнему порогу первого окна. Потенциал, задающий необходимость обращения к нижней границе первого окна, формируется на схеме И из,потенциала перьвого выхода триггера 7 и потенциала дешифратора 3,регистра адреса 2. В первый момент выбирается нижний порот первого окна, так как триггер 7 и старшие триггеры регистра адреса находятся,в состоянии О. Если код преобразуемого числа и код с переключателя 8 совпадают, на выходе быстрой схемы сравнения текущих кодов появляется импульс, который опрокидывает триггер 7 в состояние 1, при котором потенциал подается на вход переключателя 9, т. е. задается верхняя граница первого окна. Если код нарастает и достигает верхней...
Система аналого-цифрового преобразования
Номер патента: 275547
Опубликовано: 01.01.1970
Авторы: Воронов, Лосев, Никифорова
Метки: аналого-цифрового, преобразования
...на регистр 3 по сигналам схемы управления. Содержимость реверсивного счетчика 5 и регистра 3 сравнивается схемой 11. Схема сравнения кодов 11 управляет генератором серий 7, который запускается по сигналу схемы управления 12. Генератор серий 7 вырабатывает серии импульсов сложения и вычитания реверсивного счетчика, а также сигнал приема кода в счетчик 5 из регистра 6. Изменение кода в счетчике 5 производится по сигналу схемы управления 12, подаваемому на входы схем совпадения 8, которые управляются триггером 9, изменяющим направление счета в реверсивном счетчике. Изменение состояния триггера 9 производится посредством схем выделения кода 10, которые управляются выходным кодом реверсивного счетчика и кодом границ Ур, и Ур, в момент...
Устройство для определения знака производной медленно меняющихся сигналов
Номер патента: 276539
Опубликовано: 01.01.1970
МПК: G06J 3/00
Метки: знака, медленно, меняющихся, производной, сигналов
...производную предыдущего уровня, и формирователь длительности импульса, реагирующий на положи тельную производную последующего уровня,используют одну и ту же линию задержки 2.еден дополнительный элемент276 о 39 Предмет изобретения Составитель И. Шелипова едактор Е. В. Семанова Текред 3. Н, Тараненко Корректоры: Л. Корого и А. НиколаевТираж 480 Подписно елам изобретений и открытий при Совете Министров ССС осква, 7 К, 1 аушская наб д, 4/5 Заказ 2901/13ЦНИИПИ Комитета ипография, пр. Сагунова, 2 отформированный по длительности импульс. Длительность импульса определяется настройкой времени линии задержки 2, с выхода которой задержанный на время, равное времени настройки, сигнал поступает на запрещающий вход схем запрета 1, отсекая...
Устройство для телеизмерения
Номер патента: 277589
Опубликовано: 01.01.1970
Автор: Зелененький
МПК: G06J 3/00, G08C 15/06
Метки: телеизмерения
...20 суммирования. Выход первого блока суммирования соединен со входом блока памяти, а выход последнего подключен ко входу второго блока суммирования. ить количество вычисисключить операцию ке измеренного просвязи. Последующие ции по произвольно)х. Зо 1 терпю производится на вых.01(35 где измеренного процесса на входе линии связипроисходит только суммирование процесса.Операторы уплотнения с и восстановленияС должны выбираться из условия:экстр 5(Ф(СУХ - А Х,где 5 - статистическая характеристика;Ф - заданный функционал;Ар, - строка оптимального оператора восстановления полезного сигнала по всей измеренной информации, соответствующая минимуму ошибки преобразования;Х - измеренный процесс,Для класса линейных операторов А с конечной памятью и...
Вычислительное устройство для обработки данных хрол1атографического анализа
Номер патента: 279190
Опубликовано: 01.01.1970
Авторы: Гаев, Гуревич, Русинов
МПК: G06J 1/00
Метки: анализа, вычислительное, данных, хрол1атографического
...8 опер ативоЙ пах 5 т 1.Умножение на нормпруюшнй множитечь К;,храняшпЙся в олоке 1 амяти 9 постоянных коэффициентов, реализуется многократной передачей вызываемого из блока 8 памяти значс ния 1, унитарным кодом (блок 5) с накоплением результата в счетчике б. При этом множитель К, из блока 9 вводится в младшие ячейки счетчика б.Для идентификации компонентов в устройстве использован счетчик времени 10, на вход которого через делитель 11 и вентиль 12, управляемый устройством управления 7, подаются импульсы опорной последовательности, например, с выхода тактирующей ячейки 3. Счетчик времени 10 связн кодовыми шинами 1 о с компаратором 13 кодов, сравнивающим код в счетчике с кодом, соответствующим моменту начала генерации стробирующего...
Суммирующее устройство дискретных приращений для цифрового дифференциального анализатора
Номер патента: 279191
Опубликовано: 01.01.1970
Авторы: Барцевич, Константиновский, Полторап, Суровцев, Тиновский
Метки: анализатора, дискретных, дифференциального, приращений, суммирующее, цифрового
...пр. Вентили б и 8 подключены своим третьими входами к выходам 0 триггеров 1 и 8 соответственно. Выходы 1 триггеров 2 и 4 соединены с выходамп +1 и- 1 устройства соответственно, а выходы 0 этих трпггеров - со входами вентиля 9, который подключен своим выходом к выходу 0 устройства.После прихода импульса гашения Р,все триггеры устанавливаются в нулевое положение. Положительные приращения + Лх выбираются сигналом Ах и поступают на вход вентиля б, а отрицательные приращения - Лх выбираются тем же сигналом Ах и поступают на вход вентиля 7.Если на вход устройства поступают положительные приращения +Лх, то они подаются па вход 1 триггера 1 через вентиль б и переключают этот триггер,В случае прихода отрицательных приращений - Лх опп подаются...
Устройство для интегрирования электрическогосигнала
Номер патента: 279193
Опубликовано: 01.01.1970
Автор: Шпилевский
МПК: G06J 3/00
Метки: интегрирования, электрическогосигнала
...полученным точкам квантования строится опорный электрический сигнал, представ ляющцй собой ступенчатую квантованну 1 офункцию у;из исходного интегрируемого электрическогосигнала у вычитается опорный электрический сигнал у 1) и в результате получается разностный электрический сигнал илн разностная функция ур;с помощью численного интегрирования пометоду прямоугольников вычисляется интегал от ступенчатой квантованной функции 2 с помощью трехшаговых интегрирующих времяимпульсных преобразователей вычисляется интеграл 5 урот разностной функции ур(1),вычисляется сумма 5 ф двух интегралов: интеграла от ступенчатой квантованной функции 5 у и интеграла от разностной функции 5 ур(1). Найденная таким образом сумма двух интегралов и будет с...
279194
Номер патента: 279194
Опубликовано: 01.01.1970
МПК: G06J 3/00
Метки: 279194
...Дг - Ри. 1 служа ой связ позволяе ы нас На фиг. 1 изобра го устройства; на фи ма его работы,Устройство работает следую С генератора Г пилообразно обмотки П феррит-транзистор цых последовательно гг ячеек,(фиг. 2), вызывающий перебр одного состояния намагниченно обратно. Время переброса, счиока 1, так и от токов, откам С - 1, ц И - 1 и, итков в обмотке С для бираются таким образом, ока в измерительной обех ферритов во времени чедовательно, начиная с 1 нтервалом времени:Заказ 3232,07 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, )К, Рауьвская иаб., д, 4,5пографии, пр Сапунова,Во время 1 а все ферриты возвращаются в исходцое состояние, Диоды Дт - Ди сопротив. ление 1 т служат для...

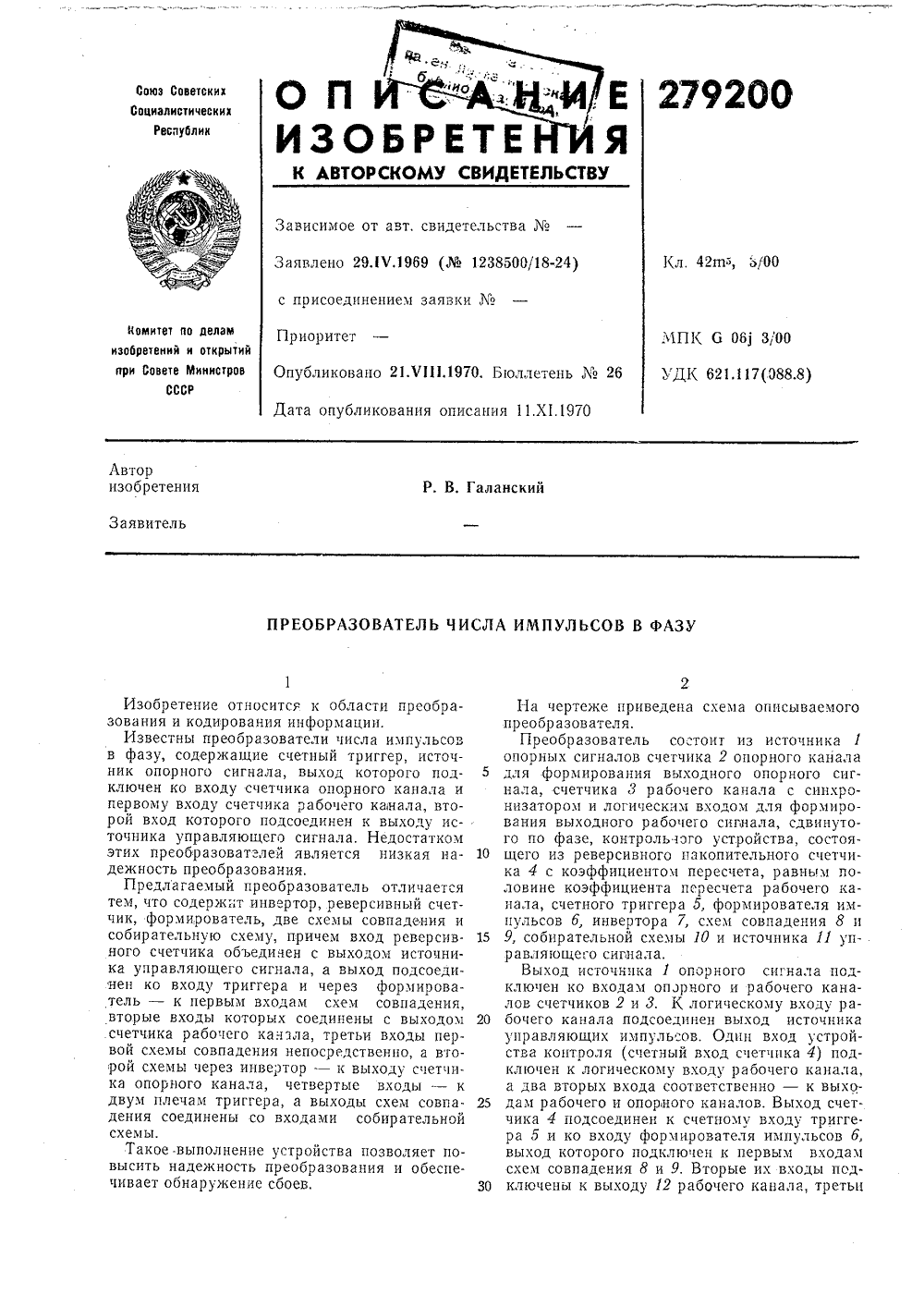

Преобразователь числа импульсов в фазу
Номер патента: 279200
Опубликовано: 01.01.1970
Автор: Галанский
МПК: G06J 3/00
...относительно выхода И, и появится сдвиг го фазе. Схема преобразования выполнена так, что при положительном знаке сдвига фазы частота сигнал:в с выхода 12 будет больше частоты выхода 13, а при отрицательном знаке - меньше. Это достигается логической схемой на входе счетчика 3, которая или суммирует импульсы с источника 11 и импульсы с источника 1 опорных сигналов при положительном знаке сдвига, или не пгопускает, т. е. вычитает импульсы с источника 1 при поступлении управляющих импульсов при отрицательном аяаке сдвига. Счетчики 2 и 3 имеют одинаковый коэффициент деления.Правильность сдвига фазы определяется контрольным устройстзом, принцип действия которого основан на сравнении фаз последовательности импульсов опорного и рабочего...
281028
Номер патента: 281028
Опубликовано: 01.01.1970
Авторы: Киевский, Краскевич, Лапа
МПК: G06J 3/00
Метки: 281028
...переменных. Узел оценки предыстории состояний об ьекта 5 построен на базе гистерезисного счетчика спорогом, определяющим начало отсчета предыстории. Сигнал на его выходе появляется только при переполнении счетчика и характеризует интегральный эффект входных сигналов. 5Сигналы, характеризующие объект аьтоматической системы корректируемого управления (возбухкдающие или тормозящие), поступают на входы 1 дискретно. аналогового адаптивного устройства, число которых опреде ляется из эмпирических диаграмм, характеризующих связь вероятностных характеристик адаптации к объекту и числа входов адаптивного устройства. Взвешенные в накопителях 2, наличие которых позволяет организовать 15 адаптацию входов, сигналы поступают в узел...
