Донсков

Номер патента: 1090131

Опубликовано: 27.02.1996

Авторы: Донсков, Дунаевский, Калюжная, Мухин, Сумский

МПК: G01P 15/09

Метки: акселерометр

АКСЕЛЕРОМЕТР, содержащий чувствительный элемент и установленный на упругом подвесе корпус, внутри которого на пружинах закреплена инерционная масса, а зазоры между стенками корпуса и инерционной массой заполнены демпфирующим веществом, и защитный кожух, отличающийся тем, что, с целью обеспечения стабильности в широком диапазоне температур, в качестве демпфирующего вещества использован мелкодисперсный порошок из электроизоляционного неорганического материала, при этом на внешней поверхности инерционной массы и внутренней поверхности корпуса выполнены поперечные кольцевые канавки.

Номер патента: 1802154

Опубликовано: 15.03.1993

Авторы: Донсков, Журавлев, Медведев, Трубицын

МПК: E21F 5/00

Метки: взрывозащитных, горных, исполнительных, исследования, машин, органов, свойств, стенд

...после его залив- ъ ки путем разбуривания и последующего по- (Я крытия стенок герметиком. ФУстройство работает следующим образом,Герметичные полости 2 заполняют отеаиЬ магистрали 4 взрывоопасной метановоздушной смесью и создают в враждой полости избыточное давление, после чего магистраль отключают. После проверки герметичности полостей включают комбайн 8 и осуществляют разрушение блока 1 исполнительным органом 9. Проветривание зоны разрушения осуществляют типовой системой отсоса, а отбитую массу транспортируФЕ4ФбФав О%% 3Л ют конвейером 10. В процессе перемещения комбайна исполнительный орган встречает первую полость 2 и начинает рубить включения крепкой породы 11, находящиеся на границе полости, в результате чего образуются...

Номер патента: 1781620

Опубликовано: 15.12.1992

Авторы: Донсков, Лимарев

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

...состоит из нескольких частей и каждая по форме повторяет выборки.Достижение положительного эффекта при использовании заявляемой совокупности существенных признаков обусловлено следующим. Наличие выборок в верхней части основания позволяет увеличить число поверхностей для размещения пьезоэлементов при тех же габаритных ограничениях, что создает условия для резкого возрастания чувствительности акселерометра по заряду, а нагружения пьезоэлементов инерционной массой в выборках приближает ее к геометрической оси, повышает жесткость ее крепления и конструкции в целом, тем самым повышая резонансную частоту.На фиг. 1 показан вид сбоку акселерометра; на фиг. 2 - то же, вид сверху; на фиг.3 - торцовая поверхность верхней части основания с...

Номер патента: 1775478

Опубликовано: 15.11.1992

Авторы: Барсегян, Бобкова, Дегтяников, Донсков, Куклев, Кушнарев, Оленченко, Пичугин, Топтыгин, Холодный

МПК: C21C 5/54

Метки: смесь, шлакообразующая

...смеси для создания основности шлакообразующей смеси, близкой к единице и получения стекловидного шлака, Снижения содержания кварцевого песка ниже нижнего предела приводит к увеличению основности шлака, уменьшению интервала плавления и, как следствие, большой пораженности поверхности литой заготовки шлаковыми включениями, Повышение содержания кварцевого песка выше верхнего предела приводит к снижению основности, увеличению вязкости при температуре разливки и, как следствие, к пораженности поверхности литой заготовки продольными трещинами,Содержащаяся в составе шлакообразующей смеси сода содержит оксиды натрия и калия, которые снижают поверхностное натяжение шлака; увеличивают его жидко- текучесть, что положительно сказывается на...

Номер патента: 1775002

Опубликовано: 07.11.1992

Авторы: Донсков, Медведев, Трубицын

МПК: E21F 5/02

Метки: воздушного, обеспыливания, потока

...под углом друг к другу, при этом воздушный поток сначала пропускают через завесу из тонкодисперсных капель, э затем - через завесу из грубодисперсных капель.Устройство для обеспыливания воздушного потока в горных выработках по предложенному способу содержит коллектор с форсунками и штуцером для соединения с напорной магистральо и снабжено отракателем,.установленным у кровли выработки, при этом коллектор размещен у почвы выработки, а выходные отверстия форсунок направлены на рабочую поверхность отракателя, Отличием устройства является то, что рабочая поверхность отражателя выполнена вогнутой,На фиг, 1 показана принципиальная схема расположения устройства и создаваемых им завес в горной выработке: на фиг.2 - разрез А"-А на фиг....

Номер патента: 1715848

Опубликовано: 28.02.1992

Авторы: Боклан, Гладуш, Донсков, Дышлевич, Зусмановский, Ильченко, Лялюк, Тильга

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...режимов их работы,Распределитель шихты работаетследующим образом,Пои помощи привода 13 вращенияштанги 9 через. шестерню 10 и пальцы8 осуществляют поворот дополнительной воронки ч и лотка 3 на необходимый радиус загрузки на колошник печи12, например, путем временного рассогласования угловых скоростей приводов 11 и 13 (в остальное время синхронное вращение), Привод 11 вращенияодноскатной воронки 1 перемещает конец лотка 3 по окружности с определенной скоростью вокруг оси печи 12,Шихтовые материалы поступают в загрузочное устройство через приемную во-.ронку 14, при этом один из промбункеров 17 наполняется, а второй в этовремя разгружается при соответствующей работе клапанов 15,16,18 и 19и системы выравнивания давлений впромбункерах 17...

Номер патента: 1711830

Опубликовано: 15.02.1992

Авторы: Донсков, Репин

МПК: A61B 10/00

Метки: диагностики, желудка, заболеваний

...В качестве физиологического инди- . катора состояния гастро-дуоденальной эоны желудочно-кишечного тракта используют методику интрагастральной рН- метрии, позволяющую прямым (инвазивным) способом оценивать непосредственный уровень рН (кислотности) содержимого желудка в корпоральном (кислотопродукция) и антральном (кислотонейтрализация) отделах желудка, а также регистрировать внутриполостное давление и двигательную активность (частоту перестал ьтики).Тестирование проводят в период амбулаторного обследования лиц, которым в целях уточнения диагноза проводят изучение секреторной и моторной функций желудка с помощью методики интрагастральной рН- метрии. По результатам тестирования в исходном состоянии все обследованные распределены в две...

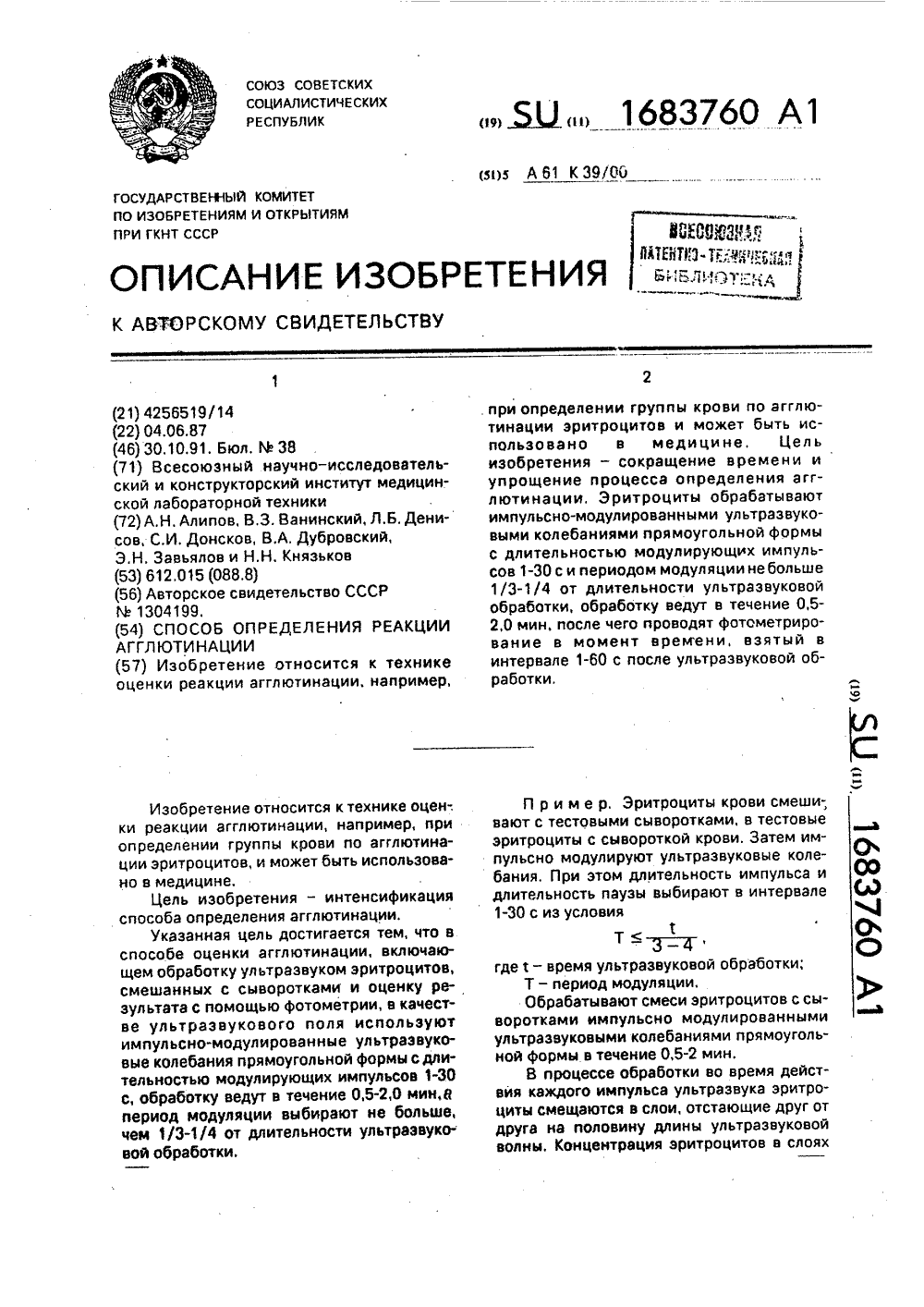

Номер патента: 1683760

Опубликовано: 15.10.1991

Авторы: Алипов, Ванинский, Денисов, Донсков, Дубровский, Завьялов, Князьков

МПК: A61K 39/00

Метки: агглютинации, реакции

...в и1-30 с из условия;Г: Г где т - время ультразвуковой обработки;Т - период модуляции,Обрабатывают смеси эритроцитов с сыворотками импульсно модулированными ультразвуковыми колебаниями прямоугольной формы в течение 0,5-2 мин,В процессе обработки во время действия каждого импульса ультразвука эритроциты смещаются в слои, отстающие друг от друга на половину длины ультразвуковойКонцентрация эритроцитов в слоях1683760 Составитель А, ДонцовТехред М.Моргентал Корректор А. Осауленко Редактор М. Товтин Заказ 3457 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж; Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 локально увеличивается и они...

Номер патента: 1682708

Опубликовано: 07.10.1991

Авторы: Донсков, Мельников, Птицын, Штерн

МПК: F16L 13/10

Метки: вентиляционных, гибких, заготовок, изготовлении, соединения, тканьевых, труб, трубных, шахтных

...происходит склеивание загон товок. Одновременно производится склеивание по линии 7 части трубы для образования гребня 8 шириной пг для подвески трубы. Гребень проходит по всей длине трубы и включает в себя продольный шов по линии 3 эоны соединения заготовок, В связи с тем, что в местах пересечения гребня со швами его толщина составляет три толщины стенки, необходимо за счет шва уменьшить на одну толщину, чтобы обеспечить проход трубы через фильеру, Послепредварительной сушки труба поступает в камеру пропитки, где при движении трубы через кольцевой зазор между фильерой 9 дорном 10 происходит пропитка.ткани ПВХ- пластизолем и наносятся внутреннее и внешнее покрытия., Труба 11 движется через кольцевой зазор, а ее гребешок 8 - по...

Номер патента: 1678844

Опубликовано: 23.09.1991

Авторы: Артеменко, Боклан, Донсков, Дышлевич, Зусмановский, Ильченко, Лялюк, Руденко, Хлопенюк

МПК: C21B 7/20

Метки: доменной, загрузочного, печи, распределитель, устройства, шихты

...состоящих из приемной воронки 14,шихтовых клапанов 15, газовых клапанов16, промбункеров 17, шихтовых клапанов 18и газовых клапанов 16 и течкам 20 при помощи известных режимов их работы, Воронка 1 опираетсч на фланец 4 при помощи,например, крышки 21 с ребрами жесткости(могут быть спицы и т.д.),Распределитель шихты работает следующим образом.При помощи привода 13 вращенияштанги 9 через звездочку 10 и пальцы 8осуществляют поворот дополнительной воронки 3 и ее выходного отверстия 6 на необходимый радиус загрузки колошникапечи 12, например, путем временного рассогласования угловых скоростей приводов 5 10 15 20 25 30 35 40 11 и 13 (в остальное время синхронное вращение), Привод 11 вращения основной воронки 1 перемещает выходное...

Номер патента: 1669988

Опубликовано: 15.08.1991

Авторы: Боклан, Донсков, Ильченко, Лялюк

МПК: C21B 7/20

Метки: доменной, загрузки, печи

...движении концов 29, 30 желобов 20, 21 вокруг оси печи, Скорость концов желобов в планетарном движении и, соответственно, форма кривых зависит от угловых скоростей п 1 и п 2 и их Знака в совместном движении:при п 2 = 0 и п 1 - 0 -ф гпах, концы 29, 30 желобов 20, 21 описывают варианты кривой35 40 45 5 10 15 20 25 30 Гвидо-Гранди, описываемой уравнениями р= а э 1 пО или р = а сов кО, где а и М - постоянные положительные числа ,О - угол, р- координата точки (фиг, 4);при п 2=0 -фгпдх, п 1=0 -+ гпдх и п 1 Ф п 2 форма кривой меняется от кривой типа Гвидо-Гранди к ее фрагментам в пределах одного оборота распределителя;при п 2 = 0п 1 дх, п 1 = 0гпэх и разных направлениях вращения (разных знаках угловых скоростей) скорости вращения...

Номер патента: 1560583

Опубликовано: 30.04.1990

Авторы: Донсков, Зеньковский, Куйбышев, Пожарский

МПК: C21D 9/00

Метки: заготовок, нагрева, отопления, печи, печь

...продуктов неполного горения, поступивших в методическую зону 7 из высокотемпературной зоны 1, способствует увеличениювзаимной диффузии продуктов неполно560583 15 го горения и воздуха, что улучшаетпроцесс теплообмена,Отключение подачи вторичного воздуха производят при достижении на1,5поду печи Максимально допустимогодавления (5-6 Па). В это время продукты неполного горения поступают извысокотемпературной зоны 1 в методическую зону 7 через рабочее пространство печи, По достижении минимальнодопустимого давления на поду печи(1 Па) снова подается встречный воздух на их дожигакие в .методическойзоне 7. Цикл повторяется,Начало подачи вторичного воздухапри минимальном давлении (1 Па) наподу печи обеспечивает недопустимость подсосов воздуха в...

Номер патента: 1538078

Опубликовано: 23.01.1990

Авторы: Бинеев, Донсков

МПК: G01M 7/00

Метки: вибростенд

...М.ДиановТехред Л.Серцюкова Корректор Т.Палий Редактор В.Бугренковаж тЗаказ 165 Тираж 435 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113935 Москва, Ж, Раушская. наб д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул,Гагарина, 191 Изобретение относИтся к испытательной технике, а именно к технике виброиспытаний.Цель изобретения - расширение частОтного диапазона, повышение точности воспроизведения уровня вибрации и снижение энергозатрат,На чертеже схематично изображен предлагаемый вибростенд.Вибростенд содержит основание 1, н котором размещен с возможностью у тановочной регулировки по высоте к рпус 2, фиксируемый в требуемом пол жении контргайкой 3 вибростол 4, и...

Номер патента: 1535448

Опубликовано: 15.01.1990

Авторы: Донсков, Кечекьян, Панфилов, Титовец

МПК: A01F 11/04, A01F 12/28

Метки: аппарат, молотильный

...ввелс( в отверстие снабжеинс(с опориычи поверхностяли 7 э,(ечентд 8, размещенного снд. ружи кожуха 1 и связанного с ним сооснычи между собой шарнирами 9, оси 10 ксторых нормально пересекаются с осью этого винтд По обе стороны элемента 8 винт 6 оснащен контактирук(цими с опорнычи поверхнос. тями 7 упорами 11 и 12, по лсньп(е(мере олин из которых выполнен сълныч. лп)р 11 выполнен в виде приваренной к винт) 6 шайбы, и упор 12 такжс в виде шайбы, но свободно надетой на этот винт и зафиксированной шили)(гом 13.Г ри изгс овлеиии и сборке устройства поверх крыпп.и ксжуха 1 жестко закреплякт листс ь) ю ндк,(алку с вдрнирс(ми 9, улерживдкиц) ю снабжс нный опорныл(и поверхностями элемент 8, к которочу жестко прикреплены сосснс оси 10. Затем винт...

Номер патента: 1530791

Опубликовано: 23.12.1989

Авторы: Белавенцев, Ворошилов, Донсков, Кучкин, Скрицкий, Соснин, Чухонцев

МПК: E21F 5/00

Метки: пожаров, предупреждения, состав, эндогенных

...для профилактики по обычным схемам: подача потрубам в пожароопасные участки с последующим распылением в ниде аэрозоля. 35или пропиткой массинаП р и м е р 2, Смесь сточных водв резервуаре технической воды формируется так же, как и в примере 1.При отсутствии в воде ионов какойлибо соли ее водный раствор можетбыть приготовлен отдельно и затем введен непосредственно в резервуар, Дляполучения состава с содержанием компонентов по верхнему пределу смесь сточ ных нод должна .содержать ионов на1 м , г: нитратов 300, нитритов 00,хлоридов 100, сульфатов 5001 кальция100, магния 100, аммиака 100, нефтепродуктов 200, воды 994000, Для опыта использовался уголь пласта 29 соскоростью сорбции 0,0289 см /г ч.3Исследования антипирогенных свойствданного...

Номер патента: 1527268

Опубликовано: 07.12.1989

Авторы: Донсков, Дышлевич, Лялюк, Руденко

МПК: C21B 5/00

Метки: доменной, плавки

...по окружности печи при цикличесФком изменении уровня эасыпи. Для каж дого вида полуподач на каждой печи опытным путем устанавливают, при существующих качестве шихты, массе подачи, дутьевом режиме и т.д оптимальные величины уровня засыпи,П р и м е р. На доменной печи объемом 2000 м осуществляли загрузку печи вращающимся распределителем шихты (ВРШ) 6 станций О, 60, 120, 180, 20 240 и 300 . Система загрузки циклическая: ЗААКК, 2 КААК, уровень эасыпи 1,75 м, величина рудной подачи 29,0 т, коксовой колоши 8,1 т. Печь выплавляла в сутки 3646,5 т чугуна при 25 удельном расходе кокса 511,9 кг/т.Показатели работы печи приведены в таблице.При этом количество станций работы ВРШ установили на печи шестиски повую расщепленную подачу с загрузкой...

Номер патента: 1522048

Опубликовано: 15.11.1989

Авторы: Горчаков, Донсков, Тищенко, Учитель, Хихловский

МПК: G01L 1/02

Метки: пневматического, преобразования, силы

...картину истечения газа из сопла и взаимодействия с заслонкой; на фиг, 2 - схема устройства реализующего способ.Способ осуществляется следующим образом.Для преобразователя с конкретными геометрическими размерами (фиг.1) определяютвеличину отношения массы газа, подаваемого в сопло 1, абсолютному давлению. Затем нагружают заслонку 2 преобразователя измеряемой силой, подают газ в управляющийЗО канал 3 сопла и поддерживают посто" янным вычисленное отношение, что поэвогяет иметь линейную функцию преобразования зависимости измеряемого. усилия от массового, расхода газа и, как следствие этого, от зазора между. соплом 1 и заслонкой 2, что. значительно упрощает требования к точности ориентации заслонки и действию дестабилиэируощих сил.40К...

Номер патента: 1502004

Опубликовано: 23.08.1989

Авторы: Донсков, Макуха, Подмаренкова, Тупикова, Учитель, Хихловский

МПК: A61B 5/00

Метки: желудочно-кишечного, исследования, состояния, тракта, функционального

...2 и выходок 111 регугяторд 9 расходы, а камеры 6 преобр;1 зователя 3 ссюопс на с атмосферой.Устройл во работает слелуюьцим образол.Зонд 1, прелвдрительно протарировынный, вцлят ц цсслелуемую область желуЛОцрц.КцШСоШОГО раКтд. 1 рИ ЭТОМ ца ММбраны 16 и 17 измеритслей 12 ц 13 ндциндст действовать цзбьпоч цое ла влен не, олцдко цд пылс рцсль 13, здшиаеццый кол ьцс вй 45 сеткой 2 и 1 твует только вцутрипросветное лавлеццс, д цд измеритель 2колпЛЕКСЦДЯ Н,ИЧИН 1, СКЛДЛЫВДКГЦДЯСЯ ЦЗ ЛЕйствия моторцки ленки и вцутрипрсветцого давления. Челбрыны 16 и 17 перекрывдкт выоды подводящих трубок 14 и 15. Давление в трубках 4 и 15, соединенных церез в- холы 1 О и 1 регулятора 9 раскола с истоц - ником 8, растет ло тех пор, пока це стдцег...

Номер патента: 1445686

Опубликовано: 23.12.1988

Авторы: Донсков, Русаков, Сулимов, Сысоев, Учитель, Хихловский

МПК: A61B 5/00

Метки: внутриполостного, давления, органа, полого

...тракта,Цель изобретения - повьппение точности измерения давления при неиэмен ном функциональном состоянии органа.На чертеже изображена функциональная схема устройства.Устройство содержит катетер 1 с внутренним каналом 2 и отверстием 3 в стенке катетера 1, источник 4 дав" ления, сообщенный магистралью 5 с каналом 2 катетера 1, контрольно-из- . мерительный прибор 6, а также эластичную мембрану 7, герметично эакреп ленную на наружной поверхности кате" тера 1 над отверстием 3 в стенке, при этом катетер 1 имеет дополнительный сквозной канал 8, входное отверстие 9 которого выполненов стенке ка тетера 1 рядом с отверстием 3 в зоне полости 10 под мембраной 7, а выход - ное отверстие 11 - в стенке нерабочего конца катетера 1 для соединения...

Номер патента: 1318768

Опубликовано: 23.06.1987

Авторы: Донсков, Куйбышев

МПК: F23N 1/00

Метки: воздух, соотношения, топливо

...оптронэ, с датчиком 2давления воздуха, а выход через исполнительный механизм 6с 1)егулирую 1 цимклапаном 7 на возду хоп роводе.Система снабжена корректирующим блоком 8, выполненным, например в виде операционного усилителя, входы которого соединены соответственно с датчиком 9 перемещения заготовки и задатчиком 1 О корректирующего сигнала, а выход с делителем 5.Система работает следующим образом,В рабочем режиме нагрева на входы ре. гулятора 3 с датчиков 1 давления топливаи 2 давления воздуха поступают электрические сигналы О), пропорциональный давлению воздуха, и Ит, пропорциональный давлению топлива. Задатчиком 4 выставляютзадание регулятору 3, который через исполнительный механизм 6 регулирует клапа.ном 7 расход воздуха, необходимый...

Номер патента: 1270648

Опубликовано: 15.11.1986

Авторы: Донсков, Радзиевский, Романовский

МПК: G01N 7/02

Метки: аммиака, концентрации

...13 подключен к датчику 10 обратной связи, а выход - к обмотке электромагнитного клапана 9.Устройство работает следуюшим образом.Анализируемый газ пропускают че. - рез газовый мост. В случае, если концентрация аммиака равна нулю,т,е. через плечи газового моста и контур регулируемого пневмосопротивления проходит чистый газ, равновесие газового моста не нарушается и стрелки 12 вторичного прибора 6 остаетсяна нулевой отметке.Если же через газовый мост пропускают газ, разбавленный аммиаком, тов результате растворения аммиака впоглотителе 1 расход газа через капилляр 4 уменьшается, равновесие вдиагонали газового моста нарушает:яи нуль-индикатор 5 выдает сигнал навторичный прибор 6. При этом, стрелка последнего и связанный с ней движок датчика...

Номер патента: 1267005

Опубликовано: 30.10.1986

Авторы: Белавенцев, Донсков, Ерпылев, Каминский, Малышев, Скрицкий, Черных, Ялевский

МПК: E21F 5/00

Метки: пожаров, предупреждения, шахтах, эндогенных

...потерь защитной пленкой используют гелеобразующийся состав, содержащий жидкое стекло (2 ), сульфат аммония (з ) и воду, время гелеобразования состава 12 мин, толщину защитной пленки на почве камеры принимают Ь,= б мм, на задней стенке Ь = 3 мм. Расход гелеобразующего состава на обработку монтажной камеры составляет Ч=Ь, 1 Ь + Ь,1ш = О,ОО 6 гОО 5+ О,ООЗ.100 З = З,9 м, В указанном объеме содержится 3705 кг воды. Обработку почвы и стенки камеры производят по мере выхода из нее комплекса 2 путем подачи раствора насосом по шлангу непосредствен 55 но в камеру. В качестве аккумулятора воды используют гигроскопическую соль, например порошок хлористого, . кальция. Равновесную концентрацию системы гель - хлористый кальций - воздух...

Номер патента: 1266714

Опубликовано: 30.10.1986

Авторы: Донсков, Евсин, Торбило

МПК: B24B 39/02

Метки: инструмент, упрочняющей

...поверхностного пластического деформирования и может быть использовано при обработке внутренних цилиндрических и фасонных поверхностей.Цель изобретения - повышение качества обработки и срока службы инструмента.На чертеже схематически изображена конструкция инструмента.Инструмент содержит корпус 1 с деформирующими щариками 2 и привод их перемещения с двумя кольцами, одно из которых 3 установлено на корпусе с возможностью вращения и фрикционного взаимодействия с обрабатываемой поверхностью.На цилиндрическую поверхность корпуса также насажено фрикционное кольцо 4. Кольцо 5 закреплено на корпусе 1. Кольцо 3 выполнено из фрикционного упругого материала, а кольцо 5 - из антифрикционного.Инструмент работает следующим образом.Корпусу 1 задают...

Номер патента: 1262245

Опубликовано: 07.10.1986

Авторы: Гурфинкель, Донсков, Зеньковский, Костяков, Пожарский

МПК: F23N 1/02, F27D 19/00

Метки: воздуха, нагревательную, печь, подачи, топлива

...элемента 22 с его минусовой камерой 39 обеспечивает 40 формирование пневматического сигнала (2 Р -Рт), подаваемого к включающему соплу 40 пневмореле 15, Аналогично на выходе пятимембранного элемента 23 формируется иневматичес кий сигнал (2 Р-Р), подаваемый к выключающему соплу 43 пневмореле 16 и далее при отсутствии сигнала с генератора 20 прямоугольных импульсов - к выключающему соплу 44 пневмореле 17. Связь линии выходного сигнала пятимембранного элемента 24 с его обеими минусовыми камерами 45 и 46 обеспечивает формирование среднеарифметического значения 0,5 (Р, +Р ; ). Этот пневматический сигнал, которому соответствует среднее значение коэффициента расхода воздуха и, , поступает в минусовую камеру 47 трехмембранного элемента...

Номер патента: 1249574

Опубликовано: 07.08.1986

Авторы: Донсков, Луканов, Низовой

МПК: G09G 1/08

Метки: векторов, генератор

...блока 12 сравнения формируется положительный импульс (импульс с напряжением, равным логической единице): на первом выходе при выполнении условия, когда УфлН ь ьН ; на втором выходе при выполне" нии условия, когда У+Ы (Н , на тре 249574 4тьем выходе при выполнении условия,когда УлН = НПод воздействием положительногосигнала, поступающего по одному издвух входов на Формирователь 13 импульса записи, вырабатывается импульс записи текущей дальности Ркоторый в блок 14 памяти записываетадрес высоты рельефа, т.е.дальность,на которой данная высота рельефа НРбыла записана в блоке 2 памяти (этопроисходит при условии, когда У+ АН(НС приходом импульса запуска развертки ИЗР в блок 2 памяти в направлении обзора (в соответствип с азимутальным...

Номер патента: 1235939

Опубликовано: 07.06.1986

Авторы: Гурфинкель, Донсков, Зеньковский, Костяков

МПК: C21D 9/00

Метки: отопления, печей, пламенных

...цель достигаетсятем, что согласно способу отопленияпламенных печей, включающему подачусмеси топлива и воздуха с обеихсторон печи и сжигание топлива сопределенным коэффициентом расхода 10 воздуха, в противоположенных горелках его изменяют циклически с периодом 10-120 с в диапазоне От иИЯдо и 1 1при этом ве -личины коэффициентов расхода возду ха и и и в первую и вторую половины цикла для каждой пары противоположно расположенных горелокопределяют соответственно по следуюЩИМ ЗаВИСИМОСтЯМ20В. Бербеневар Редактор И; Дербак Корректор Е. Рошко Заказ ЗОб 3/25 Тираж 552 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г. Ужгород, ул....

Номер патента: 1206311

Опубликовано: 23.01.1986

Авторы: Боклан, Бондаренко, Донсков, Дышлевич, Засельский, Зусмановский, Лялюк, Никитенко, Рябичев, Учитель

МПК: C21B 7/24

Метки: доменную, печь, подачи, шихты

...что печьзагружается одновременно из двухчетырех бункеровчетырьмя грохотами.Рассев производится по общепринятому классу калибровки 5 мм. Верхнийперепад статического давления составляет в период эксперимента 28 кПа.Расход кокса 529 кг/т чугуна, производительность 3520 т/сут. На грохотах 06311 1 б и 8 установлены сита с увеличеннойапертурой с возможностью осуществления на них рассева по классу - 8 мм,а на грохотах 10 и 12 - сита с меньшей апертурой с возможностью осу.ществления на них рассева по классу- 3 мм.Происходит изменение условий плавки, связанное в данном случае с переходом с агломерата ЮГОКа на агломерат заводской фабрики. Верхний перепад давления увеличивается до41 кПа., расход кокса увеличиваетсяна 3,8 кг на тонну чугуна,...

Номер патента: 1174094

Опубликовано: 23.08.1985

Авторы: Боклан, Бондаренко, Бренер, Гладуш, Гридасов, Демин, Донсков, Дышлевич, Засельский, Кривенко, Никитенко, Овчаренко, Учитель

МПК: B07B 1/40, B07B 1/42

Метки: грохот

...ЛаптеваРедактор Л,Зайцева Техред А.Бабинец Корректор Л.Бескид Заказ 5096/8 Тираж 581 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская иаб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 41 11740Изобретение относится к устройст-вам для разделения материалов по крупности и может быть использовано в горной, металлургической и строительной отраслях промьппленности. 5Цельк изобретения является повышение эффективности процесса грохочения эа счет снижения забиваемости просеивающей поверхности в процессе работы. 0 На чертеж представлен грохот, Обвей вид, продольный разрез.Грохот включает короб 1 с ситом 2, установленный на раме 3 посредст вом амортизаторов 4, вдоль короба...

Номер патента: 1155723

Опубликовано: 15.05.1985

Авторы: Донсков, Леонидов, Леонидова, Мередова

МПК: E21B 33/138

Метки: буровой, буферная, жидкость, разделяющая, растворы, цементный

...может быть приготовлена на соленой воде.Ллотностные свойства буферной жидкости легко регулируются введением1155723 утяжелителя в широком диапаэоне1,04-2,22 кг/м (табл. 2), Буфернаяжидкость различной плотности обладает низкой водоотдачей (1,0 - 2,5 смза 30 мин) и седиментационно устойчива (0,04 - 0,1 г/см).В табл, 3 приводятся результатылабораторных исследований влияниябуферной жидкости на консистенциюразличных типов тампонажных раство Оров, приготовленных из ОГЦ, портландцемента, УЦГпри температуре идавлении на КЦ(тампонажный раствор и буферную жидкость готовят наморской воде). Из данных, приведенных в табл, 3 видно, что разработанный состав буферной жидкости совместим с различными тампонажными растворами и не сокращает времени...

Номер патента: 1146468

Опубликовано: 23.03.1985

Авторы: Донсков, Евсеев, Миллер, Светлов, Шестых

МПК: A62C 5/02, E21F 5/02

Метки: пеногенератор

...являются тела качения (шары), а, решетки, между которыми они помещены, служат только для ограничения движения шаров, т,е. не пропускают их в подводящие и отводящие патрубки. Поэтому размеры ячеек решеток не должны быть равны или больше диаметра шаров, т,е, если шары имеют диаметр 20 мм, то хотя бы одно из измерений ячейки (длина или ширина) может быть до 19 мм, Такой размер ячеек исключает возможность засорения их, в то время как известные пеногенерирующие решетки имеют размер не более 0,3-0,5 мм. Возможность засорения пеногенерирующих элементов предлагаемого пеногенератора (шаров) также исключается, так как они не имеют жесткой фиксации друг относительно друга, а под напором пенообразующего раствора и сжатого воздуха постоянно...
