Индикатор давления

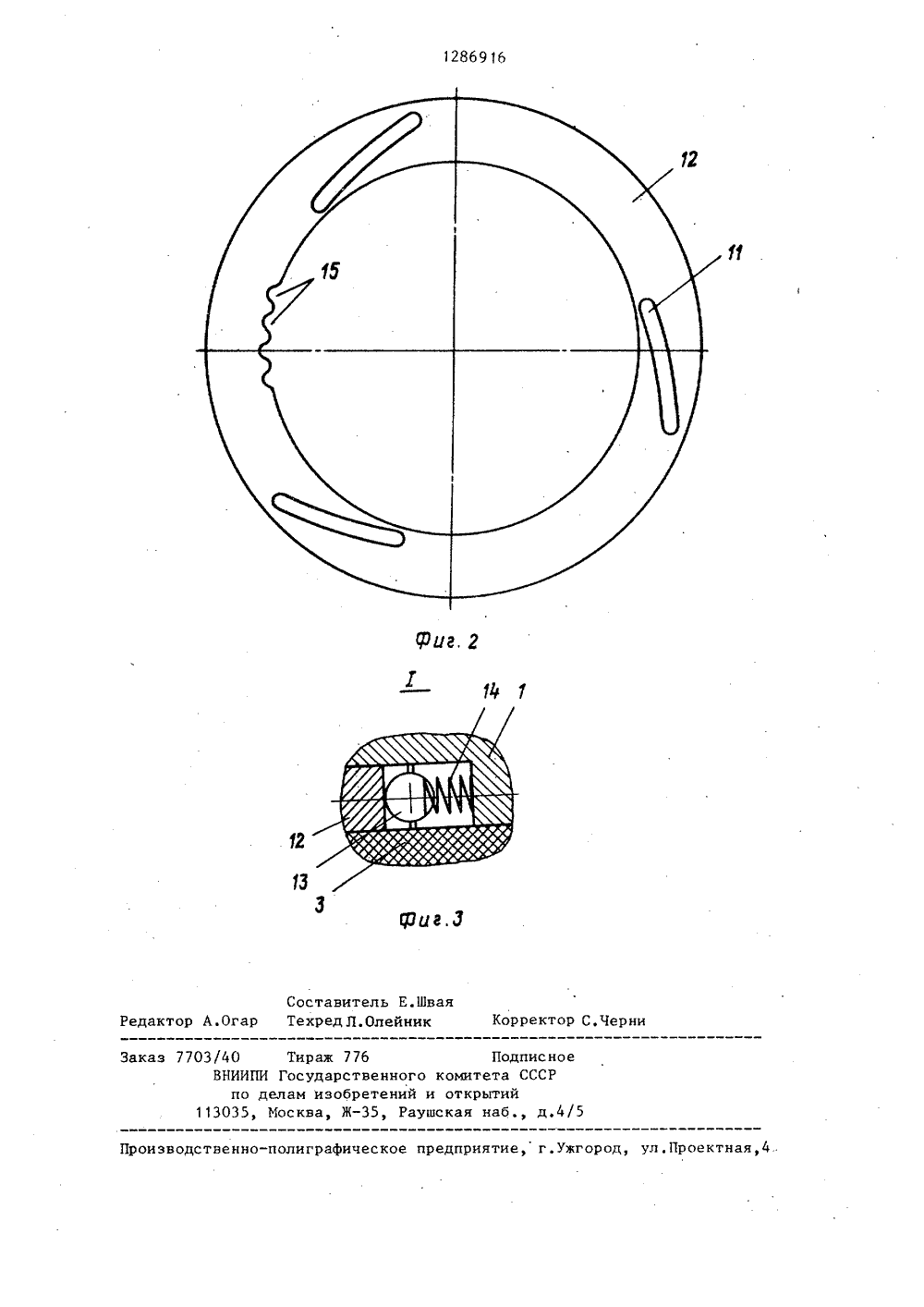

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 650 4 С 01 Ь 19/О ПИСАНИЕ ИЗОБРЕТЕНИАВТОРСКОМУ СВИДЕТЕЛЬСТВУ 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ(56) Авторское свидетельство СССР Мф 198179, кл. С 01 Ь 19/08, 1966.Авторское свидетельство СССР Ф 985720, кл. 6 01 Ь 19/08, 198 1(54) ИНДИКАТОР ДАВЛЕНИЯ(57) Изобретение относится к пневмогидравлике и позволяет расширить диапазон измеряемых давлений. В корпусе 1 с прозрачным экраном 2 закреплена эластичная мембрана 5 с. нанесенными на торце концентрическими цветными кольцами, Под действием измеряемого давления во входном канале 801286916 А 1 4 эластичная мембрана 5, вытесняянепрозрачную жидкость 6 в боковыеокна 7, прогибается до контактацентральной части с экраном 2. Количество наблюдаемых через экран цветных колец мембраны определяет уровень давления. При прижатии всеймембраны к экрану поворотом кольца12 воздействуют посредством нажимныхпластин 9 с выступами О на гибкуюоболочку 8, отводя мембрану 5 от экрана 2. Индикатор переводится такимобразом в другой диапазон измеренийдавления. Поворотное кольцо 12 фиксируется с помощью подпружиненногошарика в одном из волнообразных углублений на внутренней поверхностикольца 12, 3 ил.128691Изобретение относится к пневмогидравлике, в частности к приборам для индикации давления,Цель изобретения - расширение диапазона измеряемого давления, 5На фиг, 1 представлен предлагаемый индикатор, общий вид; на фиг.2 поворотное кольцо; на фиг. 3 - узел 1 на фиг, 1 (фиксатор).Индикатор давления содержит кор пус 1 с прозрачным экраном 2, Корпус 1 соединен со штуцером 3, в котором выполнен входной канал 4. Между корпусом и штуцером закреплена эластичная мембрана 5. На торце мембраны 5 нанесены индикаторные знаки в виде концентрических цветных колец. Полость между экраном 2 и мембраной5 заполнена непрозрачной жидкостью 6. На боковой поверхности корпуса 1 выполнены окна 7, герметично закрытые гибкой оболочкой 8. В окнах 7 установлены пластины 9, выступы 10 которых размещены в тангенциальных пазах11 поворотного кольца 12. При этом площадь нажимных пластин 9 меньше площади окон 7В корпусе 1 установлен шарик 13 фиксатора с пружиной 14, а на внут ренней окружности поворотного кольца 12 выполнены волнообразные углубления 15.Индикатор давления работает следующим образом. 35При отсутствии давления во входном канале 4 между экраном 2 и эластичной мембраной 5 находится непрозрачная жидкость 6 и мембрана 5 через прозрачный экран 2 не просматри вается, С появлением давления во входном канале 4 эластичная мембрана 5 перемещается до контакта центральной части с экраном 2, вытесняя непрозрачную жидкость б в боковые 45 окна 7, При этом поворотное кольцо 12 должно быть установлено так, чтобы нажимные пластины 9 находились на максимальном удалении от гибкой оболочки 8, По мере возрастания дав ления пятно контакта мембраны 5 с основанием экрана 2 увеличивается, Концентрические кольца, нанесенные на мембране 5 и соответствующие определенным уровням давления, прижимаются 55 к экрану 2, вытесняя непрозрачную б 2жидкость в окна 7 и индицируя тот илииной уповень давления,При даль:;ейшем возрастании давления во входном канале 4, когда мембрана 5 оказывается полностью прижатойк экрану 2 и все концентрическиекольца видны через него, а гибкаяоболочка 8 изгибается до соприкосновения с нажнмными пластинами 9, происходит зашкаливание индикатора. Дляпродолжения измерения возрастающегодавления необходимо повернуть кольцо12 и нажнмные пластины 9, Воздействуя таким образом на гибкую оболочку8, создают противодавление в пространстве, в котором находится непрозрачная жидкость б, В результате мембрана 5 отходит от экрана и не видначерез него, Индикатор подготовлендля измерения давления в другом, более высоком, диапазоне, Фиксированиекольца 12 в необходимом положенииосуществляется шариком 13, на который воздействует пружина 14, удерживающая его в одном из углублений 15.Каждому фиксированному положениюкольца 12 соответствует установкаиндикатора в определенном диапазонеизмерений,Предлагаемая конструкция индикатора позволяет увеличить диапазон измеряемого давления индикатора,Формула изобретенияИндикатор давления, содержащий корпус с прозрачным экраном и эластичной мембраной с индикаторными знаками, пространство между которыми за. заполнено непрозрачной жидкостью и герметизировано гибкой оболочкой, расположенной в окнах, выполненных на боковой поверхности корпуса, о тл и ч а ю щ и й с я тем, что, с целью расширения диапазона измеряемого давления, он снабжен поворотным кольцом с тангенцнальными пазами, шариковым фиксатором и нажимными пластинами, установленными в окнах корпуса на шарнирах, причем пластины выполнены с выступами площадью, меньшей площади окна, и расположены с возможностью их взаимодействия с тангенциальнымн пазами, а на внутренней поверхности кольца выполнены волнообразные углубления под фиксатор,12869 1 б Диг,иг Корректор С,Черни дактор А.О Заказ 770 Тираж 7 ВНИ д.4 ская н Произ полиграфическое предприятие, г.ужгород, ул,Проектная,4 вен по д3035,Составитель Е.Шва Техред Л. Олейник осударственног ам изобретений сква, Ж, Ра Подпиомитета ССоткрытий
