Сигнализатор уровня сыпучих материалов

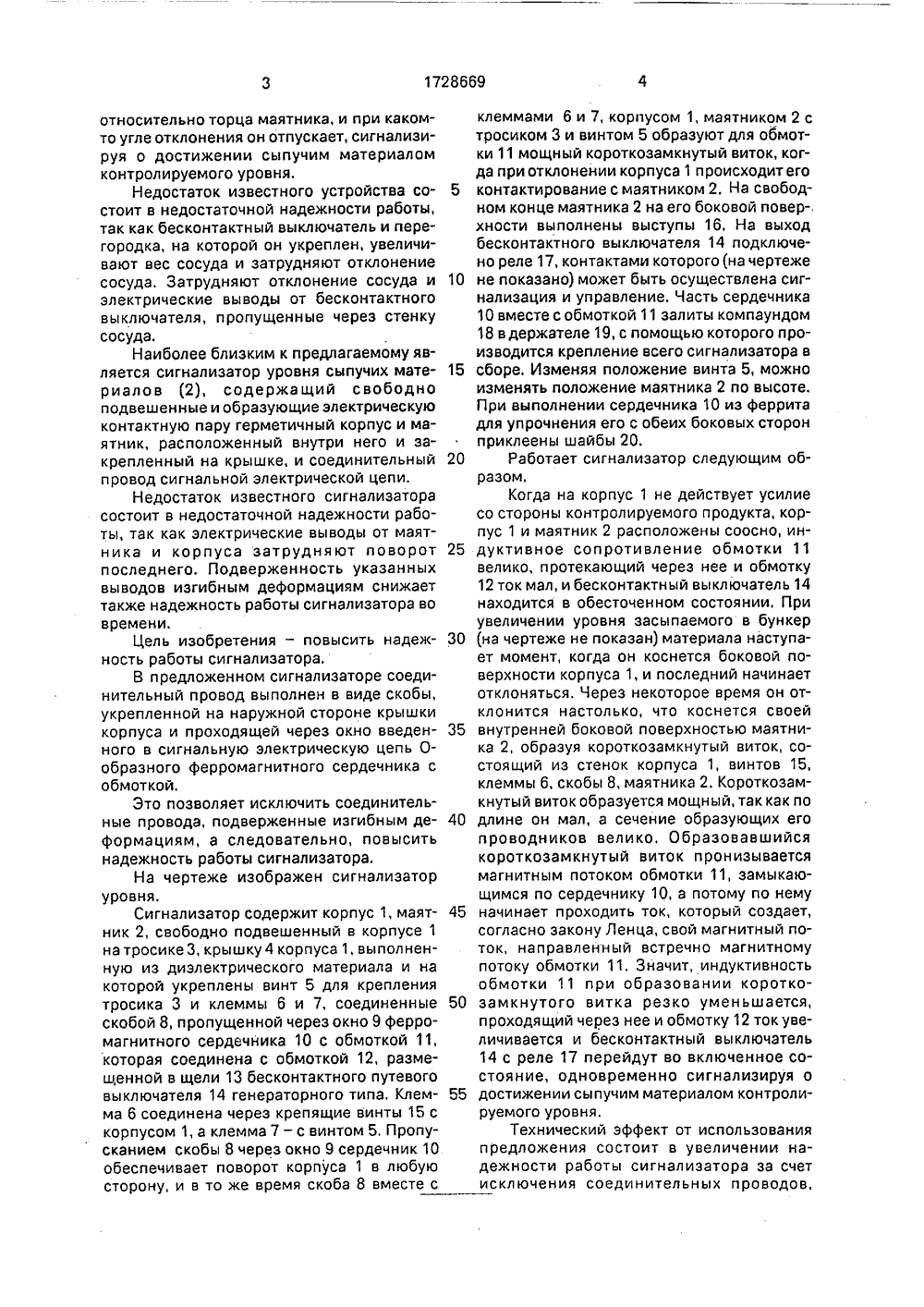

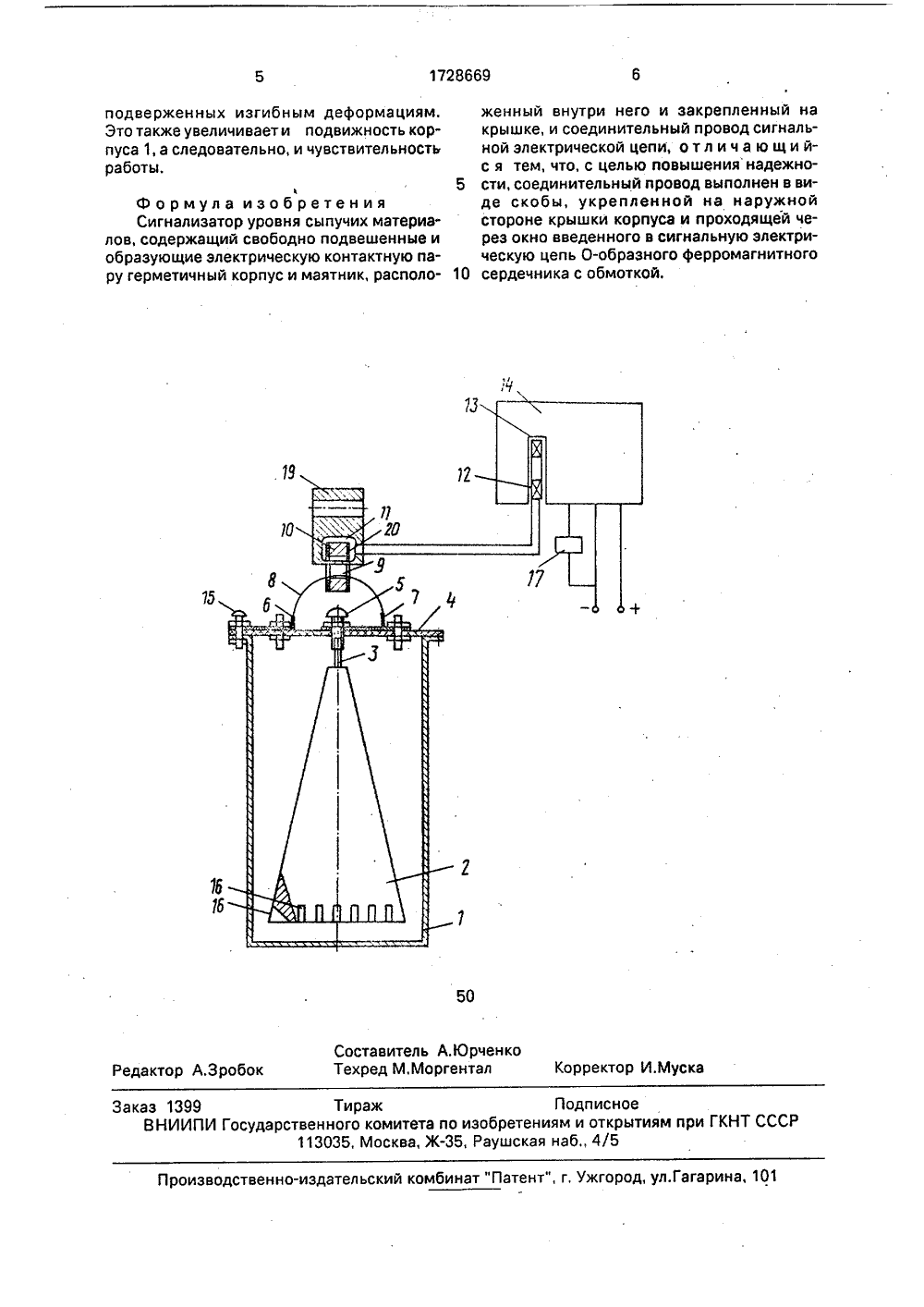

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИЕСПУБЛИК 23 5 Ц 5 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Предлагаемое изобретеконтрольно-измерительноймающейся определениемматериалов.Известен сигнализаторматериалов (1), содержащшенный с возможностью исторону, маятник, подвешевозможностью поворота ввоздействия на бесконтатель. В известном устройсжен горизонтальной пе ние относится к технике, заниуровня сыпучих уровня сыпучих ий сосуд, подвеоворота в любую нный в сосуде с любую сторону и ктный выключатве сосуд снабрегородкой, на(71) Нижегородский политехнический институт(56) Авторское свидетельство СССРМ 230450, 42 е, 37, 1967.(54) СИГНАЛИЗАТОР УРОВНЯ СЫПУЧИХМАТЕРИАЛОВ(57) Изобретение может быть использованов различных отраслях народного хозяйствадля контроля уровня сыпучего материалакак в аппаратах с давлением, так и без него,При отсутствии бокового давления на сосуд1 между ними и маятником 2 есть боковойзазор, ток через короткозамкнутый витокотсутствует и бесконтактный выключатель14 находится в непроводящем состоянии.Когда же контролируемый сыпучий материал достигает зоны расположения сигнализатора, то он, растекаясь, при засыпке вкакой-то момент касается сосуда 1, начинаЖ 1728669 А ет давить на него сбоку и поворачивает сосуд 1, свободно подвешенный на проводнике 8, маятник 2, свободно повешенный в полости сосуда 1, при этом остается в прежнем положении. При касании внутренней боковой поверхности сосуда 1 маятником 2 образуется короткозамкнутый виток, состоящий из сосуда 1, винтов 15, клеммы 6, проводника 8 в виде скобы, закрепленной на крышке 4 и проходящей через окно ферромагнитного О-образного сердечника 10, клеммы 7, винта 5, тросика 3, маятника 2, сосуда 1. В этом короткозамкнутом витке начинает протекать ток, который создает магнитный поток, направленный встречно магнитному потоку обмотки 11, замыкающемуся по О-образному сердечнику 10. Это приводит к уменьшению индуктивности обмотки 11, увеличению тока через нее и обмотку 12 и срабатыванию бесконтактного выключателя 14 и реле 17, контактами которого производится сигнализация уровня и управление загрузкой, выгрузкой и др. 1 которой укреплен бесконтактный выключатель,а электрические выводы от него проложены по внутренней поверхности сосуда и выведены наружу, Когда сосуд не отклонен, торец маятника находится напротив бесконтактного выключателя и последний находится в сработанном состоянии. Когда же сыпучий материал, образующий при засыпке горку, начинает воздействовать на сосуд, он отклоняется, а маятник, свободно подвешенный в полости сосуда, остается в прежнем положении, выключатель смещаетсяотносительно торца маятника, и при какомто угле отклонения он отпускает, сигнализируя о достижении сыпучим материалом контролируемого уровня.Недостаток известного устройства состоит в недостаточной надежности работы, так как бесконтактный выключатель и перегородка, на которой он укреплен, увеличивают вес сосуда и затрудняют отклонение сосуда, Затрудняют отклонение сосуда и электрические выводы от бесконтактного выключателя, пропущенные через стенку сосуда.Наиболее близким к предлагаемому является сигнализатор уровня сыпучих материалов в (2), содержа щий свободно подвешенные и образующие электрическую контактную пару герметичный корпус и маятник, расположенный внутри него и закрепленный на крышке, и соединительный провод сигнальной электрической цепи.Недостаток известного сигнализатора состоит в недостаточной надежности работы, так как электрические выводы от маятника и корпуса затрудняют поворот последнего. Подверженность указанных выводов изгибным деформациям снижает также надежность работы сигнализатора во времени.Цель изобретения - повысить надежность работы сигнализатора.В предложенном сигнализаторе соединительный провод выполнен в виде скобы, укрепленной на наружной стороне крышки корпуса и проходящей через окно введенного в сигнальную электрическую цепь О- образного ферромагнитного сердечника с обмоткой.Это позволяет исключить соединительные провода, подверженные изгибным деформациям, а следовательно, повысить надежность работы сигнализатора,На чертеже изображен сигнализатор уровня.Сигнализатор содержит корпус 1, маятник 2, свободно подвешенный в корпусе 1 на тросике 3, крышку 4 корпуса 1, выполненную из диэлектрического материала и на которой укреплены винт 5 для крепления тросика 3 и клеммы 6 и 7, соединенные скобой 8, пропущенной через окно 9 ферромагнитного сердечника 10 с обмоткой 11, которая соединена с обмоткой 12, размешенной в щели 13 бесконтактного путевого выключателя 14 генераторного типа. Клемма 6 соединена через крепящие винты 15 с корпусом 1, а клемма 7 - с винтом 5, Пропусканием скобы 8 через окно 9 сердечник 10 обеспечивает поворот корпуса 1 в любую сторону, и в то же время скоба 8 вместе с 5 10 15 20 25 30 35 40 45 50 55 клеммами 6 и 7, корпусом 1, маятником 2 с тросиком 3 и винтом 5 образуют для обмотки 11 мощный короткозамкнутый виток, когда при отклонении корпуса 1 происходит его контактирование с маятником 2, На свободном конце маятника 2 на его боковой повер-. хности выполнены выступы 16. На выход бесконтактного выключателя 14 подключено реле 17, контактами которого (на чертеже не показано) может быть осуществлена сигнализация и управление. Часть сердечника 10 вместе с обмоткой 11 залиты компаундом 18 в держателе 19, с помощью которого производится крепление всего сигнализатора в сборе. Изменяя положение винта 5, можно изменять положение маятника 2 по высоте. При выполнении сердечника 10 из феррита для упрочнения его с обеих боковых сторон приклеены шайбы 20.Работает сигнализатор следующим образом.Когда на корпус 1 не действует усилие со стороны контролируемого продукта, корпус 1 и маятник 2 расположены соосно, индуктивное сопротивление обмотки 11 велико, протекающий через нее и обмотку 12 ток мал, и бесконтактный выключатель 14 находится в обесточенном состоянии, При увеличении уровня засыпаемого в бункер (на чертеже не показан) материала наступает момент, когда он коснется боковой поверхности корпуса 1, и последний начинает отклоняться. Через некоторое время он отклонится настолько, что коснется своей внутренней боковой поверхностью маятника 2, образуя короткозамкнутый виток, состоящий из стенок корпуса 1, винтов 15, клеммы 6, скобы 8, маятника 2. Короткозамкнутый виток образуется мощный, так как по длине он мал, а сечение образующих его проводников велико. Образовавшийся короткозамкнутый виток пронизывается магнитным потоком обмотки 11, замыкающимся по сердечнику 10, а потому по нему начинает проходить ток, который создает, согласно закону Ленца, свой магнитный поток, направленный встречно магнитному потоку обмотки 11, Значит, индуктивность обмотки 11 при образовании коротко- замкнутого витка резко уменьшается, проходящий через нее и обмотку 12 ток увеличивается и бесконтактный выключатель 14 с реле 17 перейдут во включенное состояние, одновременно сигнализируя о достижении сыпучим материалом контролируемого уровня.Технический эффект от использования предложения состоит в увеличении надежности работы сигнализатора за счет исключения соединительных проводов,1728669 Составитель А.Юрченкоедактор А.3 робок Техред М.Моргентал Корректор ка каз 1399 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб 4/5 НТ СССР роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 подверженных изгибным деформациям. Это также увеличивает и подвижность корпуса 1, а следовательно, и чувствительность работы,Формула изобретенияСигнализатор уровня сыпучих материалов, содержащий свободно подвешенные и образующие электрическую контактную пару герметичный корпус и маятник, расположенный внутри него и закрепленный на крышке, и соединительный провод сигнальной электрической цепи, о т л и ч а ю щ и йс я тем, что, с целью повышения надежно сти, соединительный провод выполнен в виде скобы, укрепленной на наружной стороне крышки корпуса и проходящей через окно введенного в сигнальную электрическую цепь 0-образного ферромагнитного 10 сердечника с обмоткой.
