Ладнов

Номер патента: 1496687

Опубликовано: 30.07.1989

Авторы: Краснопоясовский, Ладнов, Нагаев

МПК: A01D 41/08

Метки: зерна, корню, уборки

...гребенки 12 установлен молотильный аппарат 15 со штифтами 16,который получает вращение от регулируемого по числу оборотов гидромотора17. Захватно-направляющая гребенка12 одновременно является подбарабаньем и снабжена штифтами 18, расположенными вдоль и у основания зубьев13. Между первым и последним по ходудвижения штифтами установлен отражатель 19 в виде вертикальной полосы,Левые боковые поверхности зубьев13 снабжены соплами 20 и 21, установленными в углублениях эаподлицо с поверхностью, а правые - только соплами 20. Молотильное устройство 9 снабжено кожухом 22 и транспортирующимшнеком 23. Зерноуборочный агрегат работаетследующим образом.55Зерноуборочный агрегат убираетхлебное поле. По высоте молотильноеустройство 9...

Номер патента: 1463828

Опубликовано: 07.03.1989

Авторы: Давыдова, Ладнов

МПК: D06P 1/58

Метки: колорирования, пенный, состав, текстильных

...5цетатных или триацетатных ьйтей на ности пены 5, размер пузырьков 50 -машинах с плоскими или ротационными 85 рм.шаблонами. Полученную дисперсную систему исПосле счшки краситель Фиксируется пользуют для печатания тканей из сменв зрельнике эавесного типа при 102 - 10 си полиэФирных и диацетатных нитеи104 С в течение 30 мин. Интенсивность на машинах с плоскими или ротационокраскИ напечатанных тканей из диа- ными шаблонами,цетатных нитей 30,0% (0,8017), сте- После сушки краситель Фиксируетпень Фиксации красителя 95,4. ся в зрельнике завесного типа с пеП р и м е р 9. В реактор емкостью 15 регретым паром при 155-165 С в тече 250 л загружают 3 кг (10 мас. ,) мо- , ние 6-7 мин. Интенсивность окраскичевины растворяют в 13,5 л воды при...

Номер патента: 1386099

Опубликовано: 07.04.1988

Авторы: Воронин, Коваленко, Краснопоясовский, Ладнов

МПК: A01F 25/00

Метки: сводообразования, силосах

...и трос и снаб. женным по всей длине метровыми отметками с отсчетом от основания устройства, а переброшенный через блок кабель соединен с пультом управления электродвигателем.На фиг.1 изображено устройство, общий вид, разрез; на фиг.2 - разрез А-А на фиг.1.Устройство для контроля сводообразования в силосах содержит подвижный механизм для определения уплотненности материала, выполненный в виде цилиндрического Корпуса с конусообразным участком. В цилиндрическом корпусе 1 установлены реверсивный привод - электродвигатель 2 и редуктор 3 с выходным валом 4 с винтовой нарезкой,5 в виде шнека с заостренным концом. На цилиндрическом корпусе 1 укреплены пластины 6, выполняющие роль стабилизатора.Цилиндрический корпус 1 посредством гибкой...

Номер патента: 1384504

Опубликовано: 30.03.1988

Авторы: Ладнов, Полтавец, Федотова, Хаба

МПК: B65G 67/24

Метки: вагонов, выгрузке, грузов, рыхления, сыпучих

...плос-.кости рельсовых звеньев 9. Приводповорота выполнен в виде электродвигателя 10 и червячного редуктора 11.Гараж 1 снабжен системой для подачи под давлением текучей среды, содержащей компрессорную установку 12,ревервуар 13, связанные магистралями14, в которых установлен кран 15,Резервуары и магистрали снабженытеплоизоляцией. В магистрали 14, вместе соединения ее с корпусом гаража, установлен перепускной клапан 16, 40соединенный с атмосферой,Устройство снабжено гидросиловойустановкой, включающе-выключающей,контрольной и распределительной аппаратурой, пультом управления, обеспечивающими автоматический цикл работы.Устройство работает следующим образом.В исхОДнОм положении Двери 2 ПОДняты и рельсовые звенья 9 опущены...

Номер патента: 1382509

Опубликовано: 23.03.1988

Авторы: Воронин, Коваленко, Краснопоясовский, Ладнов

МПК: B08B 9/08

Метки: боковой, вертикальных, емкостей, поверхности, цилиндрических

...6 связаны со ступицей 5 посредством опорных втулок 3 в 15.При этом втулка одного из кронштейнов, например 5, закреплена на ступице неподвижно, а втулки 13 и 14 остальных кронштейнов установлены на ступице 5 с возможностью поворота вокруг ее оси и имеют средство фиксирования относительно втулки 15. Это средство может быть выполнено, например, в виде болтовых соединений 16.В рабочем положении устройство подвешено в полости силоса 17 на цепи 18, которая огибает звездочку 19 и связана с приводом вертикального перемещения устройства. Снизу к устройству может быть 40 подведен шланг 20 подачи сжатого воздуха, а для обдувки очищенной поверхности имеются воздухопроводы 21. Привод 3 врагцения связан с водилом 2 посредством шестерни 22, а привод 9...

Номер патента: 1371528

Опубликовано: 07.02.1988

Авторы: Краснопоясовский, Ладнов, Нагаев, Полтавец

МПК: A01B 13/16

Метки: агрегат, снега, уплотнения

...в пазу 25 кулисы 26, установленной на раме 2.Рычаг 20 установлен параллельно поперечине 15. Паз 25 кулисы 26 в средней части расположен параллельно раме 6. На концах кулисы 26 пазы 25 представляют кривые контуры, образованные по закону копирования профиля роликом 24 рычага 20 при движении рамы 6 в тот период, когда ролик 21 взаимодействует с упорами 22 и 23.На раме 2 установлены конечные выключатели 27 и 28, которые срабатывают от упора 29 на раме 6. Трактор снабжен электрогидросиловой установкой, контрольно-распределительной аппаратурой и гибкими электрогидромагистралями.Машина работает следующим образом.Перед заездом машины на поле настраивают роторы 13 по высоте за счет вертикального перемещения рамы 2 гидроцилиндрами 4,...

Номер патента: 540434

Опубликовано: 30.12.1987

Авторы: Альмен, Баталин, Гончаров, Дунаевский, Киреев, Краснер, Ладнов

МПК: B23B 27/12

Метки: инструмент, кольцевой, ротационный

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035,.Москва, Ж, Раушская наб д. 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к областиметаллообработки и может быть использовано для удаления облоя и грата с1длинномерных изделий,В оснбвном авт.св. Р 460677 описан ротационный кольцевой инструментс режущей кромкой, лежащей на пересечении торцевой поверхности и внутренней поверхности вращения, образующая которой;удовлетворяет определенным параметрическим уравнениям.Предлагаемый кольцевой инструментотличается тем, что он снабжен покрайней мере одним насекающим зубом,расположенным на передней поверхности инструмента внутри пространства,ограниченного поверхностью,...

Номер патента: 1348012

Опубликовано: 30.10.1987

Авторы: Воронин, Коваленко, Краснопоясовский, Ладнов

МПК: B08B 9/00

Метки: вертикального, внутренней, изделия, поверхности, полого, цилиндрического

...трубопровода 6 вокруг их обшей оси, а сопло 3 размещено на свободном конце разгонного трубопровода.В нижней части емкости 2 может быть размещена заслонка 12, а на раэ 35 гонцом трубопроводе установлен вентиль 13.При очистке стенок силоса для хранения зерна в качес гве рабочего агента используют зерно.40Устройство для очистки внутренней поверхности вертикального цилиндрического полого изделия перемещают посредством механизма 1 подъема - опускания вдоль очищаемого изделия изнутри, По шлангу 8 подают сжатый воздух в полость тумбы 5 и далее через вентиль 13 - в разгонный трубопровод 6, В горизонтальный участок 7 трубопровода 6 в то же время подается по питателю 9 рабочий агент из емкости 2. Поступлениед рабочего агента можно регулировать...

Номер патента: 1337002

Опубликовано: 15.09.1987

Авторы: Краснопоясовский, Ладнов, Полтавец

МПК: A01G 25/09

Метки: действия, кругового, полива

...на нем токосъемниками, изолированными друг от друга и от корпуса патрубка щетками 8 с подключенными к ним проводами 9. 5 20Поливаемый массив разбивается на квадратные участки полива одной ДИ, радиус заХвата которой равен поло ,вине диагонали квадрата. При этомплощадь полива в пределах квадратных участков из-за наличия естественных препятствий, например оврагов, может быть любой конфигурации (фиг. 2). 45 Диаметр диска 3. электропрограммирую - щего блока равен уменьшенной в соответствующем масштабе диагонали квадрата участка полива со сторонами 10, 11 и 12,. 13. Если же конфигу рация участка сложная, например поливальный участок ограничен криволинейным контуром 14, то в этом случае максимально удаленная от центра участка полива...

Номер патента: 1332441

Опубликовано: 23.08.1987

Авторы: Краснопоясовский, Ладнов, Полтавец

МПК: B66C 13/12, H02G 11/02

Метки: объекту, подвижному, подвода, энергии

...ролики 16 и 17 для кабеля 11,Прижимные ролики 18 и 19 расположены между барабаном 1 и роликами 16 35и 17.Ролик 18 выполнен с ребордами исмонтирован на вертикальной оси 14,а ролик 19 - в вершине Г-образногорычага. Ось 14 расположена практически в плоскости наружного торца барабана 1. Устройство для подвода энергии к подвижному объекту работает следу ющим образом. движении подвижного объекта 3 и приего развороте рычаг 15 с роликами 1619 направляют кабель 11 на барабан 1.2 ил. При перемещении подвижного объекта 3, например сельскохозяйственного агрегата, вдоль грядки барабан 1создает вращающий момент, величинакоторого мало зависит от его частотывращения и который стремится намотатькабель 11 на барабан 1, Благодаряповоротному рычагу 15 с...

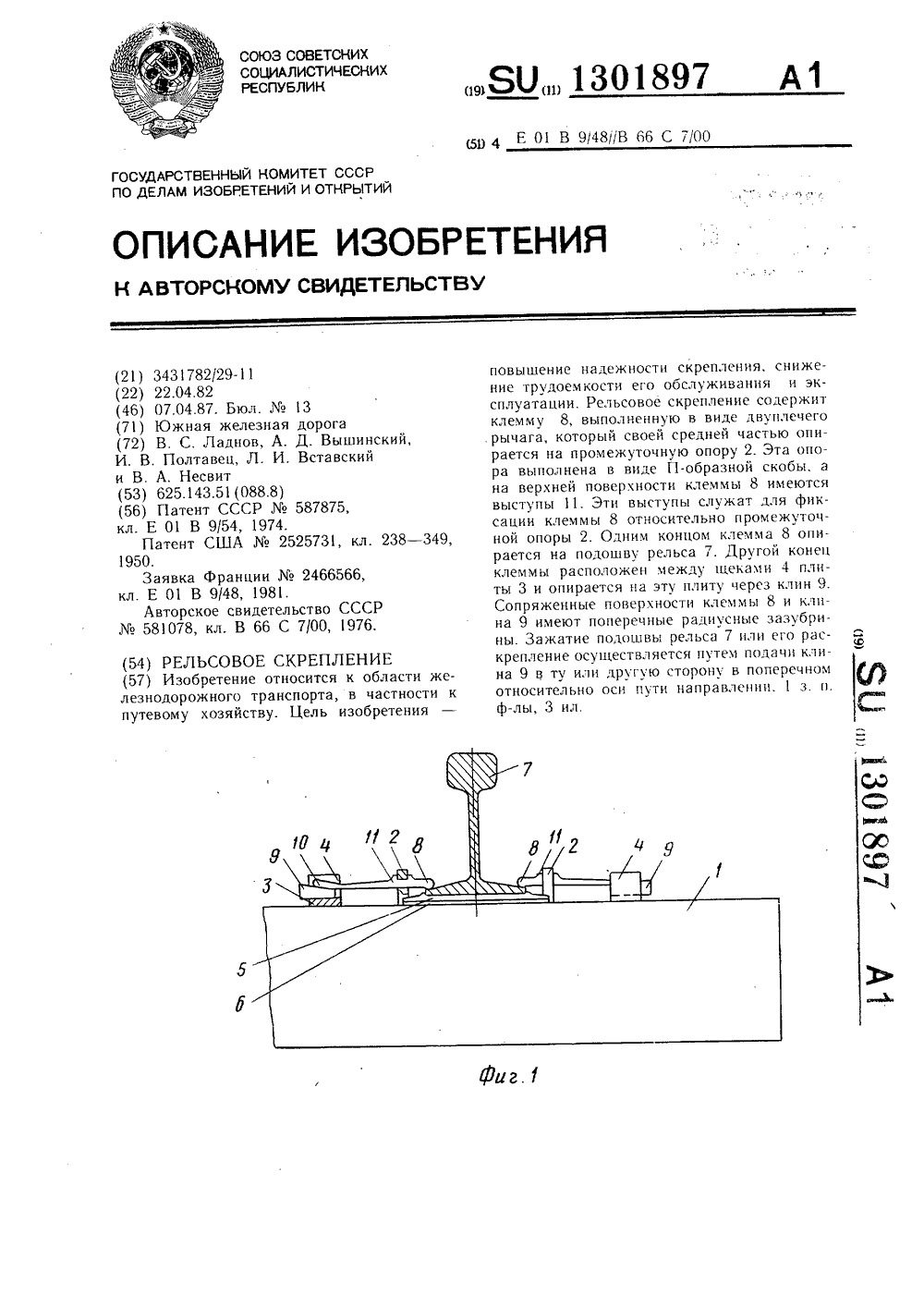

Номер патента: 1301897

Опубликовано: 07.04.1987

Авторы: Вставский, Вышинский, Ладнов, Несвит, Полтавец

МПК: E01B 9/48

Метки: рельсовое, скрепление

...усилия прижатия выполнен в виде клина 9 с поперечными радиусными зазубринами, установленного в пространстве между щеками 4 плиты 3. На клин 9 опирается изогнутый конец 10 клеммы 8, снабженный ответными радиусными зазубринами на нижней поверхности и расположенный так же, как и клин 9, между щеками 4 плиты 3. На верхней поверхности клеммы 8 выполнены выступы 11, служащие для фиксации клеммы 8 на промежуточной опоре 2 в поперечном по отношению к оси пути направлений. Для повышения упругости клемма 8 на участке от промежуточной опоры до плиты 3 выполнена с уменьшаюшимся сечением. Форма клина 9 и клеммы 8 позволяет изготавливать их из проката.Сборку рельсового скрепления осушествляют следуюшим образом.На шпалу 1 устанавливают прокладку 6...

Номер патента: 1291063

Опубликовано: 23.02.1987

Авторы: Краснопоясовский, Ладнов, Нагаев, Полтавец

МПК: A01D 91/04

Метки: зерновых, культур, уборки

...с образованием ступенчатой стерни для снегозадержания.Цель изобретения - упрощение процесса скашивания.На чертеже изображены стержневые полосы, образующиеся при реализации предлагаемого способа уборки, поперечное сечение.Способ уборки зерновых культур осуществляется следующим образом.Режущий аппарат уборочной машины устанавливают наклонно относительно поверхности 1 поля в плоскости, перпендикулярной направлению уборочной машины. В результате при скашивании урожая образуются снегозадерживающие стержневые полосы, каждая из которых в поперечном сечении имеет Форму зуба с вертикальной 2 и наклонной 3 плоскостями. Ширина полосы равна ширине захвата режущего аппарата. Нижние точки 4 впадин зубъев располагают на высоте, которую принимают при...

Номер патента: 1227792

Опубликовано: 30.04.1986

Авторы: Вставский, Ладнов, Марычев, Полтавец, Собкалов, Федотова

МПК: B65D 90/54, E05C 5/00

Метки: запорное, контейнера

...,)оразом.11 роуни;ы 14 и(," енсз алые отВс)151 сс;И 1 Яот 1)Оцг(ицн СКООи с :ск;)уГГОЙ, 1(1 р 3 М(,1,.1 с ИТКЯ. 1 рЕЗ 60,1 ьни(. Г)т 5(рси 51 1;)0,1(53 Гса Ят и та сОх 61 КОГО.хюи ы"аю; Б м,х 6- л с н и с 1 .;)3 н л О м О а О р с 1 3 и;с (:1, Кот 0 р ы я 3 с ГГ)УЖ Ы(Т ЕОНТЕР НЕР, НГЯЕТС 51 КЦНТОО,Ь Ои)13 нЛОс ,13 Г,я .2(т 2,)( них. тык К с ХОЛ 31 С 5 Н, .;)61. 33 ОРОМ. НЫ 1 РО- ,БИНЫ 7 И су Г)115(ЧНР ЯК) Г ,О 1 Г;М СТаН,ИИ От н 1) 3 8, с н 315 , и р и н 5ь н( и к 0 н т с и н ( р ц т О н ") 3 .15Р5Тк как чср(3 занцрук нрснинуО зыИ)рный гтырь 23 нрцх(2;(и- вчуп)ь контейНЕРс 3, ГО НР: НЕРСЗОЗКС НЫ НГс 10) С ОТКРЫТЬ 1 якой контсЙнс 1 3,)акти.скР (503 х 1 цжно.1)5 ОнемИх срелст, нят;0 )гонный КОНтейГР С Н ЯтфОРМЫ НЕБОХ ЖНО,"2 с) СОХР;1 НОСТЬ...

Номер патента: 1216315

Опубликовано: 07.03.1986

Авторы: Вставский, Ладнов, Полтавец, Собкалов, Федотова

МПК: E05B 67/28

Метки: висячий, замок

...вагонов,Цель изобретения - повышениеудобства пользования за счет обеспечения бесключевого замыкания и упрощения конструкции,На фиг. 1 изображено замок, общий вид с частичными разрезами; нафиг. 2 - разрез А-А на фиг. 1; нафиг, 3 - разрез Б-Б на фиг. 1.Висячий замок содержит кольцевую дужку 1, корпус 2 с дугообразнымотверстием для дужки 1, пломбу 3 сцилиндрической головкой 4, уста.новленную в сквозном отверстии, проходящем через корпус 2 и дужку 1. Дужка имеет продольную проточку 5, вкоторой расположен ограничитель 6перемещения дужки, запирающее средство выполнено в виде шарика 7, установленного в радиальном отверстии 8 с заглушкой 9, ось которогопересекается с осью сквозного отверстия, Отверстия под пломбу выполнены с проточками на...

Номер патента: 1158415

Опубликовано: 30.05.1985

Авторы: Вставский, Ладнов, Полтавец, Федотова, Хаба

МПК: B60S 3/04

Метки: вагонов, железнодорожных, колес, ободов, торцов

...7 с кронштейнами 8, которые являются передними опорами горизонтальных валов 9 и 10, круглых металлических щетоки 2 Задними опорами валов 9 и 10 служит кронштейн 11, смонтированный на цакла ке 12, и кронштейн 13, смоцтированцыи ца накладке 14, которые закреплены ца рельсе 3 На валах 9 и 10 установлены конические шестерни 15. Кронштейны 11 и 13 имекп дополнительные горизонтальные кроцштейнь.16 и 17, в которых установлены вертикальные валы с коническими шестернями8 и 19. Конические шестерни 20 и 2 установлены на валх 22, соединенном с р:- дуктором 23 и электродвига.гелем 24. Ре.г к тор 23 установлен цц кроццтейцс 25, закрепленном на накладке 2. Бал 22 установлен во втулке 26. Механизм це 1 ц. - дачи закрыт щи-.ками 27 Вдоль щеток 1 и 2...

Номер патента: 1126242

Опубликовано: 30.11.1984

Авторы: Краснопоясовский, Ладнов, Нагаев

МПК: A01F 12/18

Метки: молотильное

...зерна.Известно молотильное устройство, содержащее молотильный барабан с решетчатой декой и расположенную под ней камеру для отделения половы и других легких примесей от зерна, а также вентилятор 12.Недостатком известного устройства является то, что оно не обеспечивает полное отделение незерновых примесей. Цель изобретения - улучшение отделения легких примесей от зерна,Указанная цель достигается тем, что в молотйльном устройстве камера снабжена нагнетательным и выпускным патрубками, а верхняя и нижняя ее стенки выполнены в виде жалюзийных решет, причем планки жалюзийных решет наклонены всторону движения воздуха.На фиг. 1 изображена схема предлагае-, мого устройства; на фиг. 2 - сечение А-А на фиг. 1.Молотильное устройство включает...

Номер патента: 1090838

Опубликовано: 07.05.1984

Авторы: Вставский, Ладнов, Полтавец, Собкалов, Федотова

МПК: E05B 39/02

Метки: висячий, дужкой, замок

...корпус 1 с дужкой2, концы которой имеют пазы 3 и 4.В корпусеразмещено средство длявзаимодействия с дужкой, выполненноев виде двух штифтов 5 и 6, располо 45женных соосно друг другу и перпендикулярно концам дужки. Длина паза 3соответствует диаметру штифта 5, адлина паза 4 больше диаметра штифта6. В замке между запирающими штифта-,ми 5 и 6 установлена пломба 7, Осьотверстия 8 под пломбу 7 перпендикулярна оси запирающих штифтов ипересекает ее,В стенках корпуса 1 с наружнойстороны выполнены сообщающиеся сотверстием для пломбы конусные проточки 9 для фиксирования пломбы. Пломба 38 3до установки представляет собойстержень 10 с цилиндрической головкой 11, Штифты 5 и 6 свободно перемещаются вдоль отверстия в корпусе,которое закрывается...

Номер патента: 1072984

Опубликовано: 15.02.1984

Авторы: Вышинский, Ладнов

МПК: B22C 9/10, B22C 9/20

Метки: безопочной, горизонтально-стопочной, литейных, сборки, форм, формовке

...со стержнями, включающий установку стержня знаковой частью на транспортирукщий орган по центрирующему штырю, транспортировку стержня на позицию сборки Формю, извлечение центрирующего штыря иэ стержня, установку стержня в полу- Форму и смыкание полуформ,Г 2 3.Недостатками данного способа являются сужение номенклатуры отли. вок иэ-эа необходимости развитого знака стержня, а также отсутствие фиксации стержня при установке его в полуформу и смыкании йолуформ, что приводит к перекосу стержня или разрушению формы.Цель изобретения - расширение номенклатуры отливок и исключение перекоса стержня или разрушения формыаПоставленная цель достигается тем, что согласно способу сборки литейных Формвключающему установку стержня знаковой частью...

Номер патента: 1047578

Опубликовано: 15.10.1983

Авторы: Вышинский, Ладнов

МПК: B22C 7/00

Метки: модель, формовки

...может стопориться известным способом, например, винтовым стопором (условно не показано). На меньшем диаметре оси б,.установлен четырехраэрядный механизм счетчика с дисками 8-11. В каждом диске выполнены десять радиальных пазов равномерно по окружности. Диск 8, как колесо первого разряда, имеет храповое колесо 12 с десятью зубьями. Щеки 1 и 2 с внутренней стороны имеют кольцевые канавки. Диск 7 с двух сторон имеет кольцевые выступы. Диски 8"11 с одной стороны имеют кольцевые канавки, а с другой - кольцевые выступы. Все кольцевые выступы всех дисков входят в соответствующие кольцевые канавки щек и дисков и образуют подвижные соединения 13, обеспечивая поворот любого диска. Во все пазы дисков 8-11 установлены литеры 14 с цифрами 0 - 19....

Номер патента: 1033047

Опубликовано: 07.08.1983

Авторы: Краснопоясовский, Ладнов, Полтовец

МПК: A01D 46/00, A01D 51/00

Метки: бахчевых, захвата, культур, переноски, ручное

...универсальности, так как устройство предназначено только для уборки плодов на поле.Наиболее близким к.предлагаемому по технической сущности является ручное приспособление для захвата и переноски бахчевых культур, содержащее корпус с виде трубы с ручкой, закрепленной на одном иэ ее концов, присос, закрепленный на другом конце трубы, н расположенную под основной дополнительную ручку для снятия вакуума в присосе 12 1.Недостатком данного приспособления является высокая трудоемкость работы с ним.Цель изобретения - снижение трудоемкости работы.Поставленная цель достигается тем, что присос выполнен с отверстием, а приспособление снабжено клапаном для перекрытйя отверстия в при-. сосе, причем клапан выполнен в виде подпружиненной пробки и...

Номер патента: 994103

Опубликовано: 07.02.1983

Авторы: Вышинский, Ладнов

МПК: B22C 11/10

Метки: безопочных, простановки, сборки, стержней, форм

...40 103 ф закреплены плита 41 для выталкивания части формы 42 из прессформы 43 на линию 1 сборки и поворотная обойма 44 с кулачками 45. Периодический поворот обоймы 44 осуществляется от подпружиненного храповика 46, закрепленногонв плите 41, и храпового колеса 47 через конические и цилиндрические шестерни и зубчатый обод 48. На плите 41 закреплены тяги 49 с упорами 50, шомполы 36 проходят через отверстие в пли-,те 41,Устройство для сборки безопочныформ и простановки стержней работаетследующим образом.Плита 41 обеспечивает поочередноевыталкивание частей форм 42 иэ нескольких прессформ 43 и устанавливает ихнв позиции сборки (линия 1) с точными;интервалами между ними. При выталкивании первой полуформы обойма 44 установлена так, что крайние...

Номер патента: 978752

Опубликовано: 07.12.1982

Авторы: Краснопоясовский, Ладнов, Нагаев

МПК: A01C 7/04

Метки: пневматическая, сеялка

...сошника 33 в период раЬоты (высева) на сошнике установлены ролики 40 с двойными реЬордами, которые опираются на направляющие 41. В верхней части направляющих 41 установлены ролики 42 с двойными ребордами, которые опираютсяна сошник 33; Поводок 38 копирующего колеса 34 выполнен,так, что при подъеме сошника 33 в нерабочее положение обходит сбоку направляющую 41, а колесо 34 - спередц; Иеханизм подъема всех сошников в нерабочее положение выполнен в виде рычажной системы 43 с соответствующей Фиксацией (на чертеже не показана),30 Для упрощения конструкции - уменьшения числа роликов 10 и ч 2 и направлящих ч 1 сошники 33 могут бытьобъединены в блоки по несколько штук,и для каждого блока может быть уста- зновлено по одной передней и...

Номер патента: 969455

Опубликовано: 30.10.1982

Авторы: Вышинский, Ладнов

МПК: B22D 35/04, B25J 13/02

Метки: блок, движениями, дистационного, задающих, ковша, литейного, манипуляторов, механизмов, преимущественно

...упоры 15 и кронштейн 16. На оси 17 установлена ручка 18 с ребром 19, имитирующим эаливочный ковш с носком 20. Ручка с реб-, оом имеет форму, которая наиболееудобна для захвата ее одной рукой и производства различных движений. Коническая шестерня 21 входит в эа" цепление с конической шестерней 13.К тележке б при помощи кронштейна. 22 закреплен эацающий механизм 5 манипулятора 23 со штоком 24 и скобой 25. Движение скобы и штока осуществляется от движения шпицевого , вала 11 через вилку 26. К столу 1 при помощи кронштейна 27 закреплен 10 задающий механизм манипулятора 28. Движение скоба и шток получают от пронода 29, который закреплен на тележке 3 и свободно проходит по прорезу в столе 1. На тележке б на.крон штейнах 30 и 31...

Номер патента: 969450

Опубликовано: 30.10.1982

Авторы: Вышинский, Ладнов

МПК: B22D 33/00

Метки: безопочных, заливочном, конвейере, транспортировании, фиксации, форм

...ипроталкивания всей стопки Форм 5 на один шаг. При проталкивании стопки Форм первая форма падает на лоток 7 и подается на выбивку, На позиции заливки Формы заливаются из ковша 8.Устройство для фиксации безопочных форм выполнено в виде прижимных с двух сторон к формам блоков роликов, образующих вертикальный жакет и969450 Формула изобретения фаг. установленных на вертикальных осях9 и 10 с различным количеством роли"ков 11. Ролики всех блоков расположены ярусами и перекрывают друг друга,Каждый ролик вращается на осях 9 и 10свободно. Ролики могут быть снабжены 5амортизаторами в виде резиновых колецпрокладок, дающих возможность некоторого отклонения каждой обода роликаотносительно оси вращения. Вертикаль 1 ные оси 9 и 10 закреплены на раме...

Номер патента: 969424

Опубликовано: 30.10.1982

Авторы: Вышинский, Ладнов

МПК: B22C 11/10

Метки: безопочных, литейных, форм

...3, 15На станине 1 под углом 45 фустановлен стол 2 с приводом прерывистогодвижения (не показан), на котором равномерно по окружности установлены,внапример, четыре пресс-формы 3 под 20углом 450 относительно плоскостистола, что обеспечивает на позициипрессования вертикальное положение,пресс-формы, а на позиции выталки"вания - горизонтальное положение 25пресс-формы, Рама 4 снабжена траверсами 5 и 6. На траверсе 5 установленнижний прессующий гидроцилиндр 7 спрессующей плитой 8 и моделью 9. На .траверсе 6 установлен верхний прессующий гидроцилиндр 10 с пресующейплитой 11 и моделью 12, За засыпкойсмеси в пресс-Форму 3 следит дозатор13. На позиции выталкивания полуформыиз пресс-Формы установлен гидроцилиндр14 с толкателем 15, Для сборки и...

Номер патента: 965760

Опубликовано: 15.10.1982

Авторы: Вышинский, Ладнов

МПК: B25J 9/00

Метки: манипулятор

...пластиной 14, электрическаяторе 20 установлены контактные шины 1 З цепь разомкнется и выключится электро 21 и 22, каждая из которых соединена магнит 30, разомкнутся контактыпроводом 23 с соответствующей пластиУ акы 32 ино . ины и 2 скользят по колй 14.Ш 21 2выключится электромагнит 9, золотник 8лектору 24, который представляет наборстанет в среднее положение п ектится подача масла и шток 1 остаизолированных друг от друга пластин, К аж 20 новится.дая пластина коллектора 24 электрическим проводом 25 соединена с соответст- При дальнейшей подаче вправо скобывуюшей пластиной коллектора 5. Расстоя-18 после ее остановки все произойдетние между шинами 21 и 22 немного боль- аналогично, При подаче скобы.18 влевоше толщины пластины. коллектора...

Номер патента: 961847

Опубликовано: 30.09.1982

Авторы: Вышинский, Ладнов

МПК: B22C 15/24

Метки: стержневая

...шиберной плите 4 снизу.Для поворота полумодели 20 служат конические шестерни. 21 и 22,вал 23 с шестерней 24 и рейка 25, закрепленная на столе 7. При движении стола 7 вниз полумодель 20 соответственно поворачивается. Упоры 26 и . 27 входят в пазы в полумоделях, сделанные по рациусу, В рабочем полохе нии, как показано на чертеже, обеполумодели повернуты до упоров, при этом полумодель снабжена нагревателем 28. 35На столе 7 установлен разъемный стержневой яцик 29 с нагревателем 30. Положение стержневого ящика 29 на столе 7 ФиксируетсяВыступы 31 служат для лучшей передачи тепла, 40 удерживания стержня 32 при протяжке полумодели 20 и экономии формовочной смеси.Предлагаемая стержневая машина работает следующим образом. 45В рабочем положении...

Номер патента: 961845

Опубликовано: 30.09.1982

Авторы: Вышинский, Ладнов

МПК: B22C 11/10

Метки: безопочных, литейных, форм

...стола, перпендикулярной9 б 1845 формула изобретения 7358/14писное Тираж 85 основанию, а выталкиватели полуформ и приемные столы расположены попарно на позиции поворотного стола, параллельной основанию.На фиг. 1 показана схема устройства; на Фиг. 2 - то же, в плане.Устройство содержит основание 1 на котором установлен многопозиционный поворотный стол 2 с приводом прерывистого движения. На каждой позиции поворотного стола 2 смонти. ровано по два приспособления для крепления пресс-форМ 3, Поворотный стол 2 установлен на основании 1 под углом 45 Си имеет позиции,перпендикулярные и параллельные основанию 1. На позиции, перпендикулярной оснонанию 1, над каждой иэ прессФорм 3 установлены средства для подачи формовочной смеси, выполненные...

Номер патента: 961844

Опубликовано: 30.09.1982

Авторы: Вышинский, Ладнов

МПК: B22C 11/10

Метки: безопочных, горизонтальных, сборки, форм

...на опорах 8 и 9 под приспособлением 1 и связанные с ними приводы 10 и 11 подъема и опускания, и переталкивателн 12 и 13,установленные горизонтально во взаимно перпендикулярных направлениях приемных столов 6 н 7 в их. нижнем положении. К приемному столу 7 примыкает заливоч-. ный конвейер 14.Устройство работает следующимобразом.В момент остановки приспособле"ния 1 незагруженный приемный стол бподнят с зазором под удерживаемуюв приспособлении 1 нижнюю полуформу 2, а приемный стол 7 с уже на-.ходящейся на нем нижней полуформой2 поднят с зазором под удерживаемуюв приспособлении 1 верхнюю полуформу 3. Выталкиватели 4 и 5 срабаты- Овают одновременно и при этом нижняяполуформа 2 опускается на приемныйстол б, а верхняя полуформа 3 - нанижнюю...

Номер патента: 929509

Опубликовано: 23.05.1982

Авторы: Вышинский, Ладнов

МПК: B65G 17/06

Метки: горизонтально-замкнутый, конвейер, литейный, тележечный

...заполненным жидкостью,и расположенными вдоль продольной оси конвейера поплавками, установленными на осях направляющих роликов, при этом поплавки размещены в желобе с возможностью перемещения.На фиг. 1 изображен предвейер, поперечное сечение; нразрез А - А на фиг. 1.Горизонтально-замкнутый тележечный 5 литейный конвейер содержит тележку 1 сплатформой 2, ходовые катки 3, направляющий ролик 4 и тяговую цепь 5. Ходовые катки 3 установлены на рельсах 6 и имеют предохранительные ролики 7, поддерживае мые кронштейнами 8. Направляющий роликустановлен на оси 9, укрепленной на раме тележки 1.На нижнем конце оси 9 закреплен поплавок 1 О. Рельсы 6 и направляющие шины 11 установлены над замкнутым желобом 12,заполненным жидкостью. Желоб имеет...
