Бункер-дозатор сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

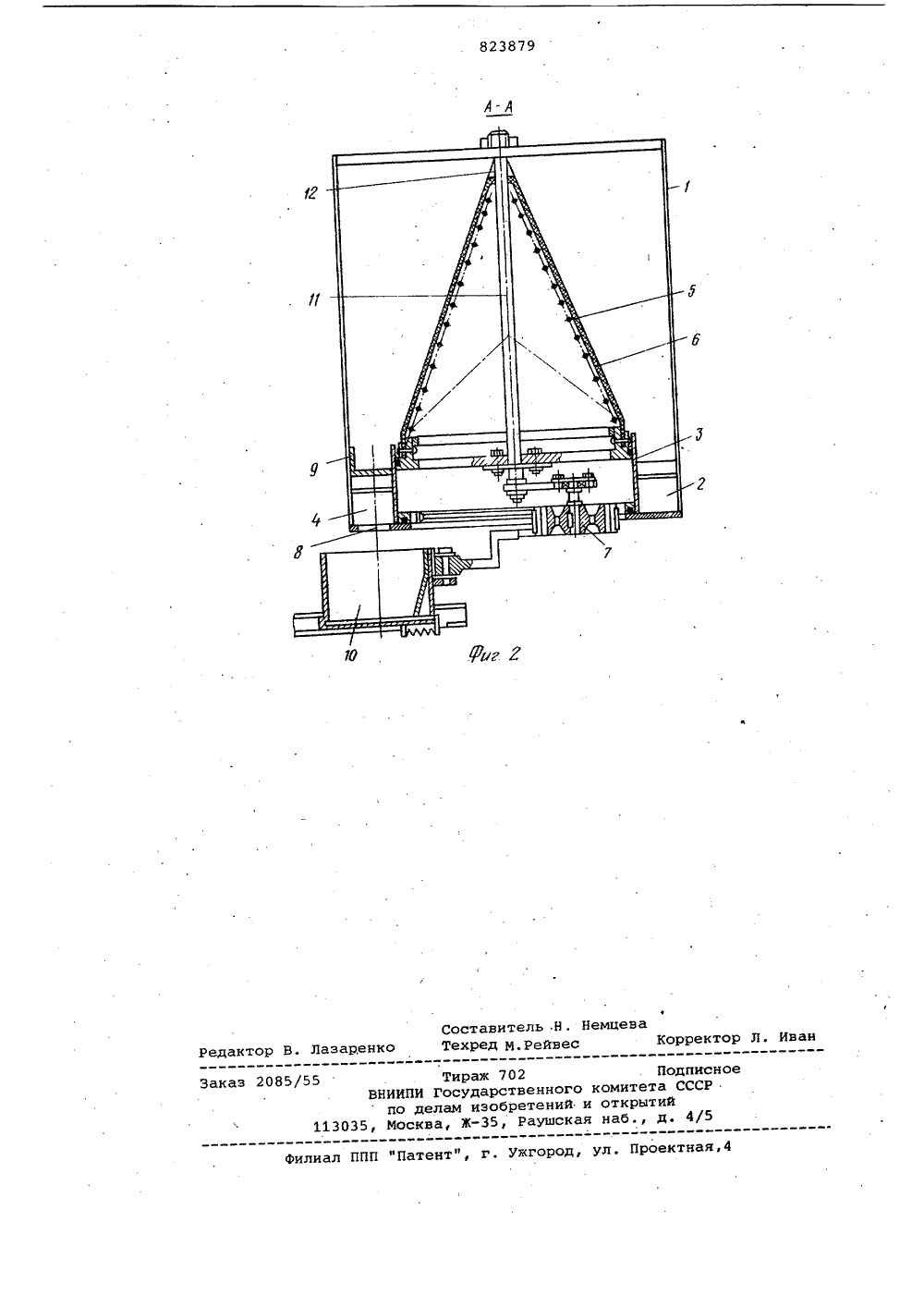

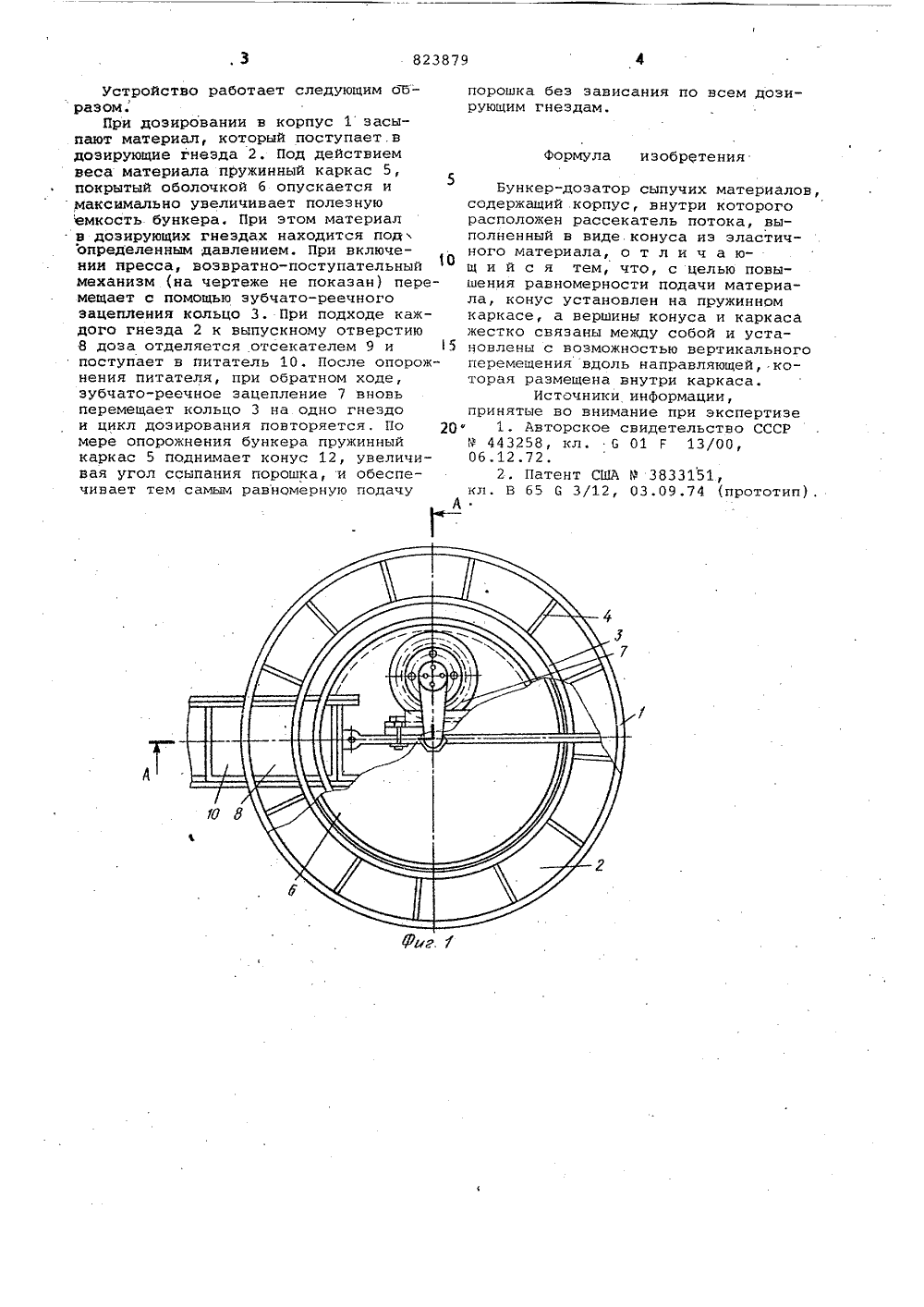

(щ 823879 Сфюэ Сюаетсмия Социевктнчесми я РаспайОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ТИЗЬСТВУ(5)м. клз С 01 Г 13/00 В 65 С 3/12 Гвеуяяретеевцай ввимтет СССР яв яеяаи зобретений я фткрапяйДвтв опубликования описания 23. 04. 81(54) БУНКЕР-ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к устройствам для объемного доэирования сыпучихматериалов.Известен дозатор сыпучих материалов, содержащий корпус, диск с дозирующими гнездами, отсекатель, системууправления и ворошитель 1 1,Однако известный дозатор не обеспечивает быстрого и точного заполнения дозирующих гнезд одновременно,так как лопатки, расположенные под. углом к дозирующим гнездам .по периферии корпуса, подрезают слой порошка постепенно, по мере продвиженияпорции к ссыпному отверстию.Наиболее близким по техническойсущности к предлагаемому являетсяустройство, содержащее корпус, внутри которого расположен рассекательпотока, выполненный в виде конусаиэ эластичного материала 2 .Однако в известном устройствене обеспечивается равномерность подачи материала из-эа искривленияобразующей конуса под действиемвеса материала.Цель изобретения - повышение равномерности подачи материала.Укаэанная цель достигается тем,что конус установлен на пружинном каркасе, а вершины конуса и каркаса жестко связаны между собой и Установлены с возможностью вертикального перемещения вдоль направляющей, ко- . торая размещена внутри каркаса.На фиг. 1 изображен дозатор, общий вид,на Фиг.2 - сечение А-А фиг.1Бункер-дозатор содержит корпус 1,в нижней части которого по периферии расположены дозирующие гнезда2,образованные кольцом 3 и прикрепленными кнему радиальными перегородками 4, рассекатель, выполненный 5 в виде пружинного каркаса 5, покрытого эластичной оболочкой б, например, резиновой, полиэтиленовой ит,д. Кольцо 3 соединено с,приводомвозвратно-поступательного механизма 20 пресса через зубчато-реечноь зацепление 7. В днище корпуса выполненовыпускное отверстие 8, над которымзакреплен отсекатель 9 объемнойпорции. С приводом возвратно-поступательного механизма пресса связанпитатель 10. Основание рассекателяжестко связано с направляющей 11,а вершина выполнена с воэможностьювертикального перемещения вдоль на правляющей через конус 12.Устройство работает следующим образомПри дозировании в корпус 1 засыпают материал, который поступает.в дозирующие гнезда 2. Под действием веса материала пружинный каркас 5, покрытый оболочкой 6 опускается и максимально увеличивает полезную емкость бункера. При этом материал в дозирующих гнездах находится под определенным давлением. При включении пресса, возвратно-поступательный механизм (на чертеже не показан) перемещает с помощью зубчато-реечного зацепления кольцо 3. При подходе каждого гнезда 2 к выпускному отверстию 8 доза отделяется отсекателем 9 и 15 поступает в питатель 10. После опорожнения питателя, при обратном ходе, зубчато-реечное зацепление 7 вновь перемещает кольцо 3 на одно гнездо и цикл дозирования повторяется. По 2 О мере опорожнения бункера пружинный каркас 5 поднимает конус 12, увеличивая угол ссыпания порошка, и обеспечивает тем самым равномерную подачуА порошка без зависания по всем дозирующим гнездам.Формула изобрЕтенияБункер-дозатор сыпучих материалов,содержащий .корпус, внутри которогорасположен рассекатель потока, выполненный в виде. конуса из эластичного материала, о т л и ч а ющ и й с я тем, что, с целью повышения равномерности подачи материала, конус установлен на пружинномкаркасе, а вершины конуса и каркасажестко связаны между собой и устаНовлены с возможностью вертикальногоперемещения вдоль направляющей, которая размещена внутри каркаса.Источники информации,принятые во внимание при экспертизеф 1. Авторское свидетельство СССРР 443258, кл, 0 01 Р 13/00,06.12,72,2, Патент США Р 3833151,кл. В 65 0 3/12, 03.09.74 (прототип),
СмотретьЗаявка
2740966, 23.03.1979
ПРЕДПРИЯТИЕ ПЯ А-1837
ДЕРБЕНЕВ ВАЛЕНТИН АНТОНОВИЧ, ЕРМОЛОВА ОЛЬГА ПЕТРОВНА, ВОЩЕНКО ЮРИЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: G01F 13/00
Метки: бункер-дозатор, сыпучих
Опубликовано: 23.04.1981
Код ссылки
<a href="https://patents.su/3-823879-bunker-dozator-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Бункер-дозатор сыпучих материалов</a>
