Феоктистов

Номер патента: 1229828

Опубликовано: 07.05.1986

Авторы: Никифоров, Узарс, Феоктистов, Чуверин

МПК: H01F 7/18

Метки: включения, источника, постоянного, форсированного, электромагнита

...контакт 5 силового,контактора. Общая точка каждого конденсатора 4 и контакта 5 соединенас минусом источника посредством ре-зистора 6,На фиг.2 показан вариант устройства с использованием вспомогательных ЗОпереключающих контакторов.Устройство (фиг.1) работает следующим образом,Пусть в исходном состоянии контакты 2 и 5 разомкнуты, при этом35 конденсаторы 4 заряжаются от источника П через диоды 3 и резисторы 6 с полярностью, как показано на фиг.1. При включении электромагнита 1 замы 40 кают контакты 2 и 5, образуя цепь питания, в которую входят источник П н последовательно соединенныеконденсаторы 4. К электромагниту 1 приложено напряжение (и+1)0, где45 и - количество ионденсаторов 4. По мере разряда конденсаторов 4 это напряжение снижается...

Номер патента: 1229172

Опубликовано: 07.05.1986

Авторы: Агароник, Васин, Воронов, Зайцев, Тимин, Феоктистов

МПК: B66C 23/90

Метки: грузоподъемности, крана, ограничитель, стрелой, телескопической

...стрелы имеет корпус 1 с направляющим пазом 12,по которому при изменении длины стрелы перемещается основание поводка сзакрепленным в нем поводком 13, Поводок имеет ролик 14, который связан 40г. преобразователем 15 движения стрелы через каретку 16, имеющую паз 17,с которым ролик 14 находится в зацеплении, Каретка 16 перемещаетсяонаправляющим 18, установленным в 45корпусе преобразователя 19, Имитатори преобразователь имеют общую геометрическую ось 20, относительно которой происходит поворот имитатора,при этом преобразователь движения 50всегда находится в заданной ориента"ции, например, с помощью маятниковогопротивовеса 21,Поводок имитатора находится в кинематической связи с индикаторами 22 ывылета, индикатором 23 высоты поцъема крюка и...

Номер патента: 1228206

Опубликовано: 30.04.1986

Авторы: Гольдштейн, Лакин, Тарс, Феоктистов, Чаусов, Япинь

МПК: G01R 19/00, H01H 83/12, H02K 11/00 ...

Метки: электропривод

...двигателе появляется напряжение Б, (фиг,2), равное напряжению источника 4 за вычетом падения напряжения в провоцах 17 и 18. Сразу после включения двигатель 1 еще остается неподвижным, его частота вращения п, = 0 и противо-ЭДС Е = О. При этом распределение падений напряжения между обмотками 2 и обмоткой 3 возбуждения определяется соотношением сопротивлений Кр и К . Если считать, что минусовая клемма 0 двигателя 1 заземлена, т,е, ее потенциал равен нулю, то потенциал Б точки 10 при п= 0 равен поВ результате реле 11 обесточеноПо мере разгона двигателя 1 и роста п, возрастает противо-ЭДС Е 1, изменяя соотношение напряжений на обмотках 2 и 3, В результате Б уменьшает О ся и на реле 11 появляется напряжение П - ПО, (3)которое в момент(фиг,2)...

Номер патента: 1226693

Опубликовано: 23.04.1986

Авторы: Тарс, Узарс, Феоктистов, Чаусов

МПК: H01L 23/34, H05K 7/20

Метки: охладитель, полупроводникового, прибора, силового

...снабжен металлическимитрубками, а в боковых поверхностяхребер, обращенных одна к другой, выполнены симметричные цилиндрическиевыемки, в которых установлены металлические трубки с обеспечением плотного контакта со смежными ребрами.На чертеже изображен охладительдля силового полупроводникового прибора.Корпус 1 охладителя имеет площадку 2 для крепления полупроводникового прибора 3 и ребра 4, в которых выполнены выемки 5 с плотно установленными в них трубками 6 из металла,причем длина трубок 6 соответствуетдлине охладителя.Устройство работает следующимобразом.Тепло, выделяющееся в силовомполупроводниковом приборе 3, передается через площадку 2 к ребрам 4,поверхности которых охлаждаются потоком воздуха, продуваемым в...

Номер патента: 1224190

Опубликовано: 15.04.1986

Авторы: Вотчицев, Феоктистов, Чаусов

МПК: B60L 1/04

Метки: пассажирского, транспорта, централизованного, электроснабжения

...поездной нагрузке вк,почены тцристорные ключи 13 и 14 и блок 15 искусственной коммутации Для подключения поездной нагрузки2, переключения выпрямителей 6 и 7 с последовательного ца параллельнос соединение и гк)дключеция тиристорных ключей 13 и 14 предусмотрены соответственно контакторы 6 - -24.Кривые а и 6 ца фиг. 2 соответстцуют Выпрямленному напряжению постоянного тока систем электроснабжения постоянньм током напряжения 3000 и 1500 В, Кривые в н г соответствуют переменному напряжению систем электроснабжения перемецньм током напряжением и частотой соответственно 1500 В, 50 Гц и 1000 В, 62/ь Гц. Отрезки д и е на оси времени соответствуют времени включенного состояния ключей 13 и 14. Устройство работает следук)1 цнх образом.Для Гсперации...

Номер патента: 1224179

Опубликовано: 15.04.1986

Авторы: Баранов, Барвинок, Глущенков, Самсонов, Усольцев, Феоктистов

МПК: B30B 13/00, B30B 15/34

Метки: пресс-штамп, термический

...являющимся каналом для прохода энергоносителя, силовой элемент 3, выполненный из материала с термомеханической памятью формы на удлинение, одним концом связанный со станиной 1 пресса, траверсу 4, связанную с другим концом силового элемента 3, расположенные равно- черно по периметру станины 1 пресса догголнительные трубчатые элеменгы с разме/ценными в них дополнительными силовыми элементами (не показаны). При этом каждый трубчатый элемент 2 выполнен из материала с термомеханической памятью формы на осевое сжатие, температура начала обратного маргенситного превращсния которого равна температуре конца обратного мартенснтного превращения каждого силового элемента 3.Термический пресс также содержит установленные равномерно по периметру...

Номер патента: 1223883

Опубликовано: 15.04.1986

Авторы: Воробьев, Феоктистов

МПК: A43B 7/02

Метки: ноги, обогрева, стопы

...что всасывающая трубка входит в носочную частьполой упругой стельки 9, а нагнетательная присоединена к ее пяточнойчасти.В кармане 1 имеются приточные 10и вытяжные 11 отверстия, обеспечивающие приток воздуха к горелке каталитической грелки.Устройство приводится в действиеследующим образом,Открыв клапан кармана и сместиввперед расширительный бачок, вынимают: грелку из кольцевого отверстиятеплообменника. Приводят грелку врабочее состояние в соответствии сприлагаемой к ней инструкцией, Через5-10 мин, когда грелка достаточноразогреется, ее ставят в отверстиетеплообменника, надвигают на месторасширительный бачок и застегиваютклапан кармана, Обувают сапоги сгрелками на ноги.Циркуляция жидкости в системе осуществляется при ходьбе и беге...

Номер патента: 1216569

Опубликовано: 07.03.1986

Авторы: Коловертнов, Феоктистов

МПК: F23N 1/02

Метки: горения, процесса

...газа. 10На чертеже приведена схема, реализующая способ регулирования процесса горения,Расход воздуха, подаваемого в топливную камеру (не показана), контро лируется с помощью диафрагмы 1, сигнал от диафрагмы через электропреобразователь 2 подается на вход электронного регулятора 3 соотношения газ - воздух. С диафрагмы 4, уста новленной на газовой линии, через электропреобраэователь 5 сигнал также подается на следующий вход электронного регулятора. Коэффициент расхода воздуха задается с помощью задатчика 6. На линии газа установлен датчик 7 плотности топливного газа. Выход датчика плотности соединен с входом электронного блока 8 эталонной зависимости. Управляющий 30 сигнал подается на электропривод 9 поворотной заслонки 10. Электронный...

Номер патента: 1216043

Опубликовано: 07.03.1986

Авторы: Гольдштейн, Феоктистов, Япинь

МПК: B60L 11/06

Метки: вагона, пассажирского, электроснабжения

...7 через бесконтактный выключатель 8 натиристорах и КС-цепочка 9 с датчиком 10напряжения. Выход последнего соединен с 20сигнальной лампой 11 и с реле 12 времени,которое подключено к одному из входовлогического элемента И 13. Его другой входсоединен с выходом порогового элемента 14, вход которого подключен к датчику 15 тока. Выход логического элемента И 13 соединен с катушкой контактора 5.Выход датчика 15 тока соединен такжес пороговым элементом 16, а выходыпороговых элементов 14 и6 - соответственно через логический элемент НЕ 7с входами логического элемента ИЛИ 18.Выход последнего управляет бесконтактнымвыключателем 8. В качестве пороговыхэлементов 14 и 16 можно использоватьтиповые полупроводниковые релейные элементы.Устройство работает...

Номер патента: 1208423

Опубликовано: 30.01.1986

Авторы: Коловертнов, Муратов, Феоктистов

МПК: F23N 5/24

Метки: жаровых, нагреваемой, отложением, солей, среды, трубах

...спаем б и подводящими проводникаминаходяци."Ися в нутри жаровой трубь, покрываются электроиэоляцией, например фторопластовым .покрытием (це изображено).Работа устройства заключается в следующем,В результате сгорания топлива тепловой поток через металлическую стецку нагревает жидкость. проходящую по жаровой трубе 1., Величина термо-ЭДС снимаемая с термопары 3 прибором 9, пропорционально зависит от разности температур стенки жаровой трубы и нагреваемой жидкостиКогда отложения солей на стенке жаровой трубы отсутствуют, то при изменении тепловой нагрузки печи например, в сторону ее увеличения одновременно с увеличением температуры стенки жаровой трубы происходит и увеличение температуры нагреваемой жидкости..Разность температур стенки...

Номер патента: 1207838

Опубликовано: 30.01.1986

Авторы: Гольдштейн, Малиш, Никифоров, Узарс, Феоктистов, Чаусов

МПК: B60L 15/12

Метки: мотор-вагонным, поездом

...должен быть один и. тот жепотенциал (О В или 110 В). Если напроводе имеем О В, то с выхода элемента 14 также имеем "0", а с выхода элемента 10 в блоке 8 - "1", поскольку состояния входов элемента 10, совпадают. Эта "1" поступает на сиг-, ,нализатор 13. Если же на проводе 5 10 15 20 25 30 соединен с выходом элемента 16 ИЛИ непосредственно, а элемента 19 И - через элемент 21 НЕ, Выходы элементов 18 и 19 подключены к входам 22 ИЛИ, выход которого является выходом элемента 10 равнозначности.На временных диаграммах (фиг. 3) представлены кривые: О - напряжение на выходе генератора 17 импульсов; К, 11 - напряжения на выходах кольцевого распределителя 15; 1,напряжения на выходах кольцевого распределителя 11; й , ж - напряжения на поездном...

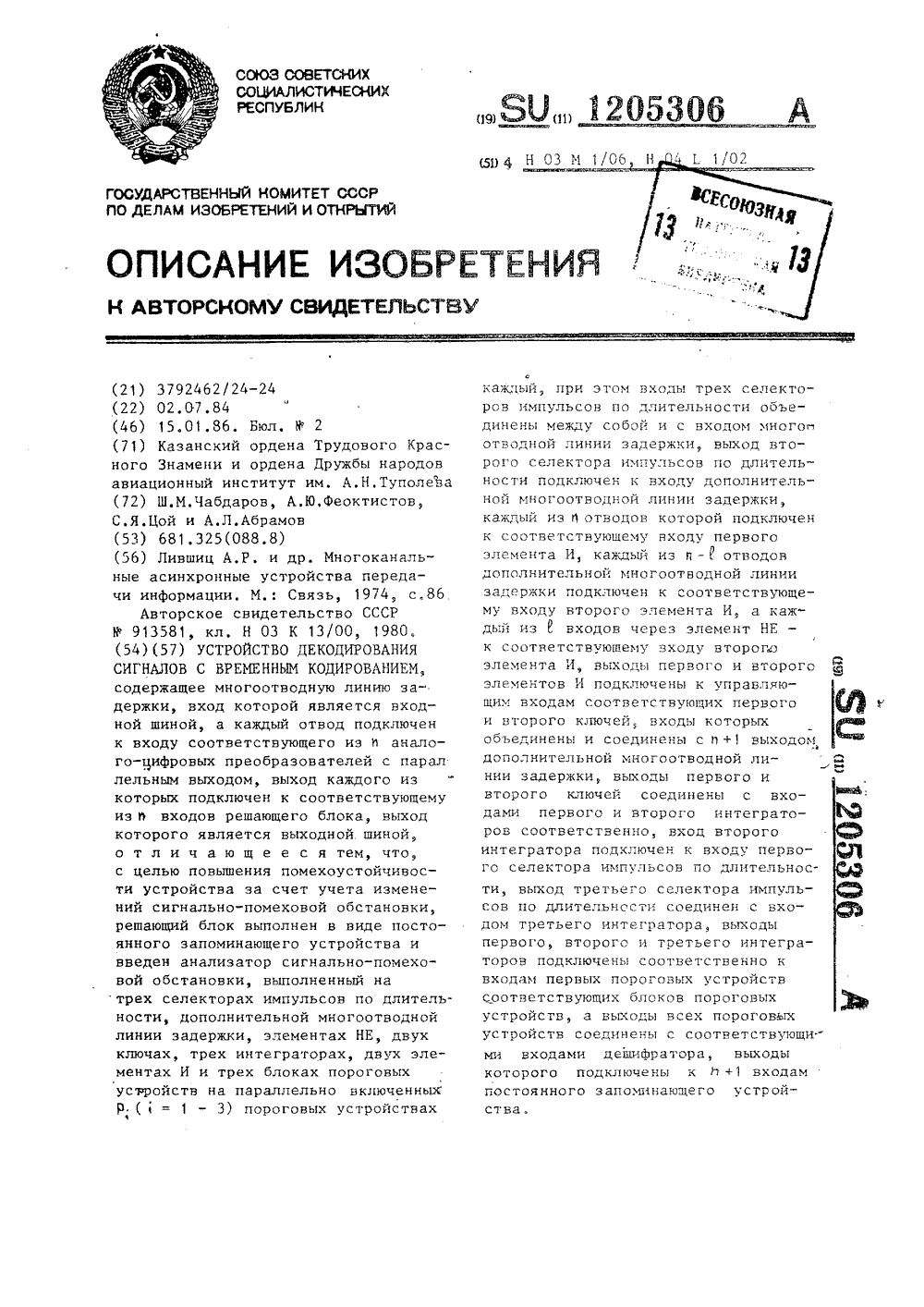

Номер патента: 1205306

Опубликовано: 15.01.1986

Авторы: Абрамов, Феоктистов, Цой, Чабдаров

МПК: H03M 1/06, H04L 1/02

Метки: временным, декодирования, кодированием, сигналов

...трех интеграторах, двух элементах И и трех блоках пороговых устройств на параллельно включенных Р= 1 - 3) пороговых устройствах ключены соответственно к рвых пороговых устройстви Изобретение относится к техникесвязи и может быть использовансв системах активного запроса и атвета, системах управления возду 35 ьмдвижением,. а также Б ясирхронньхадресных системах связи. подверженных воздействию шумовых и р 3 Пуг.ьсных помех,Цель изобретения повышенис Лом=хоустойчивости устройства зя счетучета изменений сигЯльно -ПОеонойобстановки,На чертеже изображена функцианаль.ная схема устройства декодирования,сигналов с временным кодированием:Устройства содержит многоот однуюлррию 1 задержкр с 3 отвотЯлиттис,ло которых равно числу п кодовьхпозиций в...

Номер патента: 1204877

Опубликовано: 15.01.1986

Авторы: Коловертнов, Феоктистов

МПК: F23N 1/02

Метки: газ-воздух, соотношения

...а определяется зависимостью45П21 - 02иии и геругии ииде ( - ) = 1 в .и.21 А50Вышеуказанная зависимость изображена на фиг, 2.При а =относительная величина (. )л 1. равна нулю, т, е. при стехиометрической смеси топливо - окислитель в продуктах сгорания кислород отсутствует. 55Контроль процесса горения по избытку кислорода не может обеспечить высокую точность регулирования. Поэтому используется дополнительный параметр контроля содержания углекислого газа СО 2 в продуктахсгорания топлива.Функциональная зависимость содержания углекислого газа СО 2 в продуктах сгорания топлива от коэффициента избытка воздуха определяется зависимостьюСО2 максСО,ГДЕ СО 2 макс - МаКСИмаЛЬНО ВОЗМОЖНОЕ ДЛЯданного газа содержание углекислого газа при...

Номер патента: 1204439

Опубликовано: 15.01.1986

Авторы: Гольдштейн, Феоктистов, Чумоватов, Япинь

МПК: B61C 15/10

Метки: локомотива, песочницы, пневматической, форсункой

...3 песочницы. Ее входные патрубки соединены с бункером 4 для песка 5 и емкостью 6 для сжатого воздуха. Емкость 6 в свою очередь соединена с напорной пневматической магистралью 7.Во входном и выходном патрубках емкости 6 установлены электропневматические вентили 8 и 9 (вентиль 9 - включающего типа, вентиль 8 - выключающего). Элект рические обмотки вентилей 8 и 9 подключены к выходу импульсного прерывателя 1 О, который получает питание от электро- источника через кнопку 11 управления. Ко входу управления прерывателя 10 подключен выход генератора 12 импульсов. Этот25 генератор соединен с выходами датчика 13 скорости и датчика 14 боксования.Выходной патрубок 15 форсунки 3 через гибкий соединительный рукав 16 подключен к соплу 17,...

Номер патента: 1200145

Опубликовано: 23.12.1985

Авторы: Иванова, Полозков, Феоктистов

МПК: G01K 15/00

Метки: варианты, градуировки, датчика, его, температуры

...уменьшают, расплавленный металл 4 начинает охлаждаться дотемпературы затвердевания. Процесс З 5затвердевання металла, характеризую щийся наименьшей скоростью изменениятемпературы (порядка десятых мК зачас) регистрируют газовым термометром. 40 По окончании процесса затвердева-. ння мощность нагревателей 13 и 14 увеличивают, разогревают металл 4 до жидкого состояния, затем, пере крывая запорный.вентиль 21, трубопровод полости 5 отсоединяют от атмосферы и подсоединяют через запориый вентиль 20 к пневмоаккумулятору 25. После этого избыточное давление 50 в полости 3 с помощью крана-натекателя 18 постепенно уменьшают, металл 4 под действием силы тяжести перетекает по каналу 7 в полость 3, занимает исходное положение и затвер"55 девает....

Номер патента: 1185071

Опубликовано: 15.10.1985

Авторы: Контиевский, Феоктистов

МПК: G01B 9/02

Метки: асферических, интерференционный, поверхностей

...для равномерного распределения светового потока по рабочей поверхности фотоприемника 16.Контроль поверхности производят следующим образом.Сферическое пробное стекло в виде концентрического мениска 20 выполняют так, что радиус кривизны его эталонной поверхности равен сагиттальному радиусу кривизны крайней световой зоны контролируемой поверхности детали 19. Последнюю устанавливают на столик 18. Мениск 20 накладывают эталонной поверхностью на контролируемую поверхность детали 19. При этом центр кривизны эталонной поверхности мениска совмещается с сагиттальным центром кривизны крайней световой зоны контролируемой поверхности, лежащим на оптической оси детали 19. Воздушный зазор между контролируемой и эталонной поверхностями изменяется при...

Номер патента: 1184697

Опубликовано: 15.10.1985

Авторы: Глущенков, Дунаев, Егоров, Новиков, Смеляков, Феоктистов

МПК: B30B 13/00, B30B 15/34

Метки: пресс, штамповки

...корпус 1, установленный на основании 2. В направляющих корпуса 1 размещен силовой элемент 3, выполненный в виде стержня из материала с "памятью" формы, по переменно нагреваемый и охлаждаемый . энергоносителем, на одном конце которого закреплен механизм регулирования 4 положения силового элемента ввертикальной плоскости относительно 20 корпуса 1. На опоре 5 шарнирно закреплен одним концом рычаг 6, другим ко.щом взаимодействующий с ползуном 7, а средней частью шарнирно связанный с другим концом силового эле мента 3. В верхней части ползуна 7 размещен механизм 8 возвратного хода и предварительного растяжения силового элемента 3 в виде втулки из упругого материала, например полиуре"30 тана, а в нижней - установлена верхняя часть 9...

Номер патента: 1185624

Опубликовано: 15.10.1985

Автор: Феоктистов

МПК: H04B 7/06

Метки: передачи, сигналов

...на З 0первый вход сумматора 5 и в линию, Вэтом сумматоре происходит суммированиеразностного сигнала с предсказаннымзначением исходного сигнала, в результате чего на выходе сумматора 5 образуется восстановленное значение сигнала у(п). Последний поступает одновременйо на вход дискретного Фильтра4 и вычитателя 3. Разность междувосстановленным сигналом у (и) и вы1ходным сигналом дискретного фильтра4 проходит через последовательно объединенные дополнительный второй вычитатель 12 и умножитель 6. В результате на выходе умножителя 6 образует 45ся промежуточная оценка исходного. сигнала у (и),Для уменьшения влияния на точность предсказания исходного сигнала неравномерности частотных характеристик дискретного фильтра 4, между выходом...

Номер патента: 1184062

Опубликовано: 07.10.1985

Авторы: Голубев, Узарс, Феоктистов

МПК: H02P 5/16

Метки: стартерный, электропривод

...прерыватель 6 и дроссель 7 соединены последовательно и подключены параллельно обмоткам электродвигателя 1, причем. вывод дросселя 7 соединен с общей точкой первого импульсного прерывателя/2 и обмоток электродвигателя 1, 7 очка соединения второго импульсногб прерывателя 6 и дросселя 7,через второй диод 5 соединена сположительным выводом аккумуляторной батареи 3. Импульсныепрерыватели 2 и 6 снабжены блоками 8 и 9 управления соответственно.Электропривод работает следующим образом.Прерыватель 2 осуществляет по сигналам блока 8 управления периодическое включение-выключение электродвигателя 1, поддерживая заданное среднее значение пускового, тока 1 . При этом напряжение на электродвигателе 0 и его ток меняются (фиг, 2 а и б). Особенность...

Номер патента: 1180986

Опубликовано: 23.09.1985

Авторы: Беньковский, Струнов, Феоктистов, Хлебников

МПК: G21F 9/34

Метки: герметичный, зараженных, отходов, сборник

...герметичный сборник отходов, представляющий собой емкость, оснащенную 15 воздушным фильтром и горловиной 2.Однако известный сборник не предназначен для сбора твердых отходов, а узел соединения с боксом не обеспечивает безопасность работы после загрузки сборника зараженными отходами и отсоединения его от бокса.Целью изобретения является повышение безопасности работы при загрузке сборника зараженными отхода ми и отсоединении его от бокса.Указанная цель достигается тем, что в герметичном сборнике для зараженных отходов, представляющем собой емкость, оснащенную воздушным фильтром и горловиной, на горловине установлена переходная втулка, при этом снаружи втулки на ее верхней части размещена соединительная накидная гайка, а внутри -...

Номер патента: 1175663

Опубликовано: 30.08.1985

Авторы: Дмитриева, Молчанова, Феоктистов

МПК: B23Q 7/14

Метки: автоматической, линии, транспортное, шаговое

...связанных фикса торов 3 и 4, установленных с возможностью возвратно-поступательного перемещения в вертикальной плоскости, причем фиксатор 3 расположен вертикально в отводящем тяговом органе 2 с возможностью перемещения относительно фиксатора 4, расположенного на неподвижных направляющих 5 для деталей 6, в зоне взаимодействия тягового органа 1 с тяговым органом 2.Кинематическая связь фиксаторов 3 и 4 выполнена в виде водила 7 с пазом 8, кото рое связано с фиксатором 4 посредством зубчато-реечной передачи 9 и 10 и поводка 11, входящего в паз водила 7 и связанного с фиксатором 3, взаимодействующим с отверстием обрабатываемой детали 6.Поводок 11 размещен в пазу 12 отводящего тягового органа 2, который имеет возможность вертикального...

Номер патента: 1173517

Опубликовано: 15.08.1985

Авторы: Бусаров, Малиш, Узарс, Феоктистов, Чаусов, Чуверин

МПК: H02P 7/68

Метки: тяговый, электропривод

...10 Цель изобретения - повышение надежности.На фиг. 1 представлена схема электропривода; на фиг, 2 - диаграммы, поясняющие его работу.Тяговый электропривод содержит гпараллельно включенные цепи, каждая 15 из которых содержит последовательно соединенные электродвигатели 1, 2 и 3,4 соответственно с обмотками возбуждения 5,6 и 7,8, шунтированные диодами 9 и 10, Последовательно 10 включенные электродвигатели 1,2 и 3,4 подключены через импульсные прерыватели 11 и 12 и общий фильтр 13 к источнику питания. Кроме того, электропривод содержит цепь, состоя щую из конденсатора 14 и индуктивности 15, общие точки обмоток возбуждения 5,6 и 7,8 и якорных обмоток электродвигателей 1,2 и 3,4 соединены через конденсатор 14 и индуктив 0 ность 15, а между...

Номер патента: 1167051

Опубликовано: 15.07.1985

Авторы: Бренцис, Малиш, Узарс, Феоктистов

МПК: B60L 1/00

Метки: поездом

...- 21 управления.Провода 17 - 21 управления как и поездные провода 3 и 4, проходят по всему поезду с разъемными соединениями между вагонами (на чертеже соединения не показаны). В каждом вагоне к этим проводам подключены обмотки 22 - 25 электромагнитных исполнительных аппаратов, зашунтированные диодами 26 - 29. В качестве примера подключение обмоток показано только к проводам 17 - 18. К каждому проводу подключается по два разных аппарата: например к проводу 17 - обмотки 22 и 23 исполнительных аппаратов, а к проводу 18 - обмотки 24 и 25. Их другие клеммы подключены к проводам 3 и 4. В цепи обмоток 22 - 25 аппаратов последовательно включены диоды 30 - 33.Входы управления прерывателей 5 и 6 соединены с выходами мультивибратора 34.Устройство...

Номер патента: 1167050

Опубликовано: 15.07.1985

Авторы: Антюхин, Иньков, Туфляков, Феоктистов, Чаусов

МПК: B60L 1/00

Метки: пассажирского, поезда, централизованного, электроснабжения

...нагрузка 15 в каждом вагоне соединена с поездной шиной 13 и корпусом 16 вагона, которые вместе с корпусом 14 тепловоза являются вторым проводом устройства электроснабжения.Устройство также содержит реле 17 с обмоткой 17.1 и контактами 17.2. Обмотка 17.1 реле, шунтированная диодом 18, подключена последовательно с конденсатором 19 к катодам диодов 3, 5, 7 и анодам диодов 2, 4, 6. Контакты 17.2 реле включены в цепь питания роторной обмотки генератора 1 от блока 11 регулирования напряжения.Устройство (фиг. 2) содержит две цепоч О ки из последовательно включенных обмоток 17.1 реле и конденсаторов 19, которые соединены с нулевым выводом статорной обмотки генератора 1, катодами диодов 3, 5, 7 и анодами диодов 2, 4, 6. Контакты 17.2 ре ле 17...

Номер патента: 1162634

Опубликовано: 23.06.1985

Авторы: Антюхин, Феоктистов, Чаусов

МПК: B60L 9/12

Метки: переменного, питания, состава, тяговых, электродвигателей, электроподвижного

...- параллельно тяговымдвигателям, причем точка соединенияконденсаторов подключена к земляной шине.На Фиг.1 представлена принципиальная схема предлагаемого устройства; Фиг. 2 - импульсная диаграмма работы устройства.Устройство получает питание отконтактной сети 25 кВ 50 Гц черезтокоприемник 1 и защитный выклю,.чатель 2. На входе устройства предусмотрен входной фильтр 3 с дросселем 4 и конденсатором 5. Устройство содержит выпрямитель натиристорных блоках 6-9 с принудительной коммутацией, которые могутработать в режиме импульсных прерывателей. К выходу этого выпрямителя подключен дроссель 10, шунтированный через диоды 11 и 12 цепочкой из конденсаторов 13. Ее сред няя точка 0 заземлена черезрезистор 14. К конденсаторам...

Номер патента: 1159699

Опубликовано: 07.06.1985

Авторы: Горожанкин, Живов, Мартынов, Феоктистов, Филькин

МПК: B21D 43/10

Метки: грейферный, перекладчик, прессу, штамповочному

...содержит обоймы 28 с направляющими 29 качения, снабженные равными по длине и параллельными между собой серьгами 30, установленными наклонно на колонках 31,жестко подвешенных на параллельных приводных элементах 32 и 33. Каждая обойма 28,сочленена шатуном 34 и качающимся рычагом 35, одно из плеч которого установлено с возможностью вэаимодействия с регулируемым по высотеупором 36, закрепленным на станинепресса 37. При этом каядая обойма28 опирается на регулируемый по высоте буфер 38 колонки 31 и образуетс ней и серьгами 30 шарнирный четырехзвенник. Приводные элементы 32и 33 связаны между собой зубчатореечной передачей 39 и установленыс возможностью осевого перемещенияв неподвижных опорах 40. Колонки 31сочленены посредством роликов 4 1с...

Номер патента: 1157484

Опубликовано: 23.05.1985

Авторы: Лейманис, Узарс, Феоктистов, Храмцов

МПК: G01R 31/02

Метки: кабелей, монтажа

...контактами, причем вторые выводы резисторов соединены с соответствующими клеммами для подключения выходов проводовконтролируемого кабеля, клеммы дляподключения входов которых соединены через соответствующие размыкающие контакты соответствующих релес первыми выводами обмоток реле и сминусовым выводом источника питания,а через соответствующие замыкающиеконтакты соответствующих реле - свходом первого порогового элементасоединенного первым выходом с входомпервого индикатора, вторым выходом - с входом второго порого"ного элемента, соединенного первымвыходом с входом второго индикатора,ворым выходом - с входом коммутатора и сплбсовым выяодом источника питания.На чертеже прчведена электрическая схема устройства,Устройство для контроля...

Номер патента: 1153061

Опубликовано: 30.04.1985

Авторы: Глущенков, Дунаев, Егоров, Смеляков, Феоктистов

МПК: E21C 37/04

Метки: монолитных, объектов, разрушения

...и возвратных пружин,шарнирно связанных с распорными щеками.Кроме того, на внутренних поверсностях распорных щек и ответныхторцах стержней соответственно выполнены сферические углубления ивыступы. Сферические углубления распорных щек снабжены теплоизолиуующими прокладками.На фиг.1. схематично изображено предлагаемое. устройство, продольный разрез; на фиг.2 - разрез А-А на фиг.1. Устройство содержит две распорные. щеки 1, в сферических углублениях которых установлены распорные приспособления 2, выполненные в вице стержней из материала с эф-фектом памяти формы, например из .никелида титана ТНпредварительно термоциклированного при напряжении наведения 30 кг/мм . Термо 2циклирование производится для придания материалу способности...

Номер патента: 1140202

Опубликовано: 15.02.1985

Авторы: Лейманис, Узарс, Феоктистов, Храмцов

МПК: H02H 7/10

Метки: блока, исправности, силового, тиристорного, тиристоров

...отрицательный - к общейшине, снабжено дополнительным коммутирующим элементом, включенным между первым выходом источника переменного тока и первой выходной клеммойисточник переменного тока выполненв виде источника питания постоянного тока с инвертором на выходе, аблок индикации выполнен в виде порогового элемента с регулируемымпорогом срабатывания, к выходукоторого подключен индикатор.На чертеже представлена схемапредлагаемого устройства,Устройство для контроля тиристоров 1 с шунтирующими их активными2 и активно-емкостными 3 защитнымицепями силового тиристорного блока4 содержит источник 5 переменноготока, выполненный в виде источника6 питания постоянного тока с инвертором 7 на выходе. Первый выходисточника 5 подключен ко входу первого...

Номер патента: 1138914

Опубликовано: 07.02.1985

Авторы: Байкалов, Иньков, Литовченко, Осипов, Феоктистов, Чаусов, Шаров

МПК: H02P 5/16

Метки: электропривод

...импульсном прерывателе подключены параллельно вспомогательному тиристору.На фиг. 1 представлена схема предлагаемого электропривода на Фиг. 2 диаграммы, поясняющие работу электро- привода.Электронривод содержит электродвигатель 1, импульсные прерыватели, каждый из которых включен между выводом якорной обмотки электродвигателя 1 и соответствующим полюсом источника питания, каждый из импульсных прерыватслей содержит соответственно главные тиристоры 2 и 3, шун" тированные обратными диодами 4 и 5, вспомогательный тиристор 6 и диод 7, причем общая точка последних через С-цепь, содержащую дроссель 8 и конденсатор 9, соединена с анодом главного тиристора 2 а другой электрод вспомогательного тиристора 6 соединен с выводом якорной обмотки...
