Юрченков

Номер патента: 1830643

Опубликовано: 30.07.1993

Авторы: Балабанов, Степин, Филатов, Юрченков

МПК: H05K 1/18

Метки: печатных, плат

...верхней направляющей 9 закреплены базовые штыри 12,для установки на них проверяемой печатной платы 13.Матрица 5 состоит иэ корпуса 14, выполненного в виде рамки, закрепленных снизу в ее просвете перемычек 15 и установленных на перемычках 15 секций матрицы 16. Секции 16 на перемычках 15 закреплены снизу винтами 17.Каждая секция 16 матрицы 5 состоит из панели 18, выполненной из диэлектрического материала, и установленных на ней с поетоянным шагом 1 по двум координатам контактов 19 с перемычками между ними и выполненных в виде контактных площадок 20 и подсоединенных к ним токосъемников 21. Крайние по периметру контакты 19 расположены от кроми секции 16 на расстоянии 1/2 с. Снизу панели 18 выполнены параллельные друг другу пазы. 22 под...

Номер патента: 1809184

Опубликовано: 15.04.1993

Авторы: Быков, Степин, Филатов, Юрченков

МПК: F15B 15/06, F15B 15/10

Метки: пневматическое, поворотное

...11, разделяю(55 р 15 В 15/10, 15 я; на основании раздельных корподвижные элеодним концом ой конец штоков основании ведоновлены в одной енты выполнены в новлены симметго звена, выполй на валу рамки, с цы штоков, и выи. ф-лы, 4 ил,пользуемом устройстве. К ведомому валу 21 подсоединяется соответствующий элемент кинематической цеди, а к ниппелям 22, 23, 24 и 25 шланги от управляющего пневмоустройства. 5Исходным положением поворотного устройства является положение, при котором штоки 16 и 17 утоплены в корпусах 4 и 5. От управляющего устройства через ниппели 20 и 24 подаете сжатый воздух в одну или обе 10 полости корпусов 4 и 5 сразу или с циклическими интервалами. Полости 12 и 14 запол.няются воздухом, а из полостей 13 и 15воздух...

Номер патента: 1809183

Опубликовано: 15.04.1993

Авторы: Быков, Степин, Филатов, Юрченков

МПК: F15B 11/12, F15B 15/10

Метки: мембранный, пневмодвигатель

...устройстве крышкой 2, сжаподается сжатый воздух. Мембрана У из-за тый воздух подается в межмембрэнную кауравновешенныхдавленийсдвухсторонос- меру 24, Мембраны 6 и 7 под действием тается неподвижной, а мембрана 6 под дей- избыточного давления в камере 24 по отноствием избыточного давления в камере 24 20 шению камер 21 и 22 прогибаются вниз и по отношению камеры 21 прогибается вниз, вверх соответственно. По отношению корзаставляя корпус 1 пневмодвигателясовме- пуса 1 пневмодвигателя шток 10 перемещастно со штоком 13 поднятьсявверхна вели- ется вниз на величину "32", а шток 13 чину "Я," т.е, шток 13 от работы мембраны 6 перемещается вверх на величину "Я", при получает перемещение на величину "3", о 25 этом верхний конец штока 13 по...

Номер патента: 1799723

Опубликовано: 07.03.1993

Авторы: Белов, Кошель, Юрченков

МПК: B25J 9/00

Метки: манипулятора, модуль, резонансного

...следующим образом. Подвижное звено 2, находясь в одном из крайних положений, например в левом, удерживается защелкой 4. При этом пружина 8 находится в сжатом (ненапряженном) состоянии, а пружина 9 в растянутом, По команде от управляющего устройства (не показано) срабатывает электромагнит защелки 4 и она выходит из соответствующего этому положению гнезда подвижного звена 2, которое под действием пружины 9 начинает движение в сторону другого крайнего положения. Насадка 11 включающегося при этом реверсивного электродвигателя 10, 5 10 15 20 25 30 35 40 45 50 55 воздействуя на подвижное звено 2, сообщает ему дополнительную энергию, компенсирующую потери, что позволяет звену 2 перейти в положение, при котором защелка попадает в другое...

Номер патента: 1785890

Опубликовано: 07.01.1993

Авторы: Белов, Кошель, Юрченков

МПК: B25J 9/00, G04B 1/18

Метки: конца, крепления, пружины, спиральной, узел

...фиг. 1 представлен узел крепленияконца спиральной пружины; на фиг. 2 - модуль резонансного манипулятора, в котором может быть применен узел крепления,Узел крепления конца спиральной пружины содержит корпус 1, в котором выполнены отверстия 2 в окружном направлении,Конец 3 спиральной пружины расположен впрорезях 4 скобы 5, которая, в свою очередь, расположена в скобе 6 так, что их 10поверхности совпадают, В скобах 5 и 6 выполнены соответственно резьбовое 7 игладкое 8 отверстия 8. Болт 9 расположен водном из отверстий 2 и в отверстиях 7, 8 так,что гладкой частью 10 контактирует с отверстиями 8, 2, а резьбовой частью 11 - с резьбовым отверстием 7.На фиг. 2 показано месторасположенияузла крепления на корпусе 1, Спиральнаяпружина 12...

Номер патента: 1785889

Опубликовано: 07.01.1993

Авторы: Акинфиев, Бабицкий, Белов, Кошель, Юрченков

МПК: B25J 9/00

Метки: звена, манипулятора, перемещением, подвижного, резонансного

...в том,что время со работы, электродвигателя 5 меньше времени,Т перемещения подвижного звена 2 иосуществляется следующим образом,Подвижное звено 2 перед началом движения находится в одном из крайних положений, где удерживается защелкой 7. При этом упругий элемент 3 находится в сжатом; ненапряженном состоянии, а упругий элемент 4 растянут и воздействует на подвижное звено 2 в направлении противо-, положного крайнего положения.Расфиксация подвижного звена 2 происходит после подачи напряжения на защелку 7, При этом подвижное звено 2 под действием упругого элемента 4 начинает движение, Насадка 6 электродвигателя 5, находясь в контакте с подвижным звеном 2, раскручивается им. Это вращение передается на вал электродвигателя 5, который...

Номер патента: 1744418

Опубликовано: 30.06.1992

Авторы: Степин, Филатов, Юрченков

МПК: G01B 5/04

Метки: длины, проводов, расхода

...по в подвесок 31. На концах каждой подвески 31, в их проушинах и между ребрами 21 роликов 18 закреплены прижимные ролики 32, Спирали пружин 30 расположены на осях 17 и в проушинах подвесок 31, одни концы которых зафиксированы на подвесках 31, а другие - нэ опорных осях 33, Подвески 31 разобщены между собой закрепленными на осях 29 рычагами 34 блоков 35 синхронного отвода роликов 32 и компенсационными шайбами. На концах рычагов 34 в отверстиях установлен стержень 36, синхронно взаимодействующий с каждой разобщенной подвеской в пределах каждого блока 35 в отдельности. Блоки 35 синхронного отвода снабжены за,щелкивающимися в верхнем положении роликов 32 приводными ручками 37.Блок 15 поддерживающих-.направляющих роликов установлен на...

Номер патента: 1710335

Опубликовано: 07.02.1992

Авторы: Белов, Быков, Кошель, Степин, Юрченков

МПК: B25J 9/08

Метки: манипулятора, модуль, резонансного

...его в одном направлении(до момента попадания защелки в один из пазов, например в паз элемента 5), равно количеству энергии, необходимому для перемещения его в противоположном 5 10 направлении (до паза элемента 6). Отсюда равны и количества энергии, запасаемые упругими элементами 10 и 11 в любом из этих крайних положений, а следовательно, равны и количества дополнительной энергии, требующейся для обеспечения перемещения подвижного звена из одного крайнего положения в другое и обратно.На практике реальное нейтральное,положение подвижного звена не совпадает с теоретическим. Это происходит, например, из-за отличия свойств упругих элементов, имеющих неизбежные отклонения в. преде 20 25 лах допуска, причем каждая замена упругих...

Номер патента: 1662839

Опубликовано: 15.07.1991

Авторы: Белов, Кошель, Юрченков

МПК: B25J 9/00, B25J 9/08

Метки: манипулятора, модуль, резонансного

...добиваются перемещением конца пружины относительно скобы 9, для чего ослабляют натяжение винтов 11, уменьшая силу прижатия пружины к выступающим концам скобы 9, что позволяет освободить конец пружины б или 7 и переместить его в нужную сторону.Подзавод пружины, также необходимый для настройки привода, осуществляется следующим образом, Ослабляют натяжение двух винтов 10 (возможен вариант крепления и с помощью одного винта), уменьшая силу трений между скобой 9 узла крепления и дном направляющего паза на внутренней поверхности корпуса, перемещают узел крепления вместе с зажатым в нем, концом пружины б или 7 вдоль направляющего паза в нужном направлении с последующей фиксацией с помощью тех же винтов 10. Если длины продольного...

Номер патента: 1649691

Опубликовано: 15.05.1991

Авторы: Думчюс, Кузьма, Федаравичюс, Юрченков

МПК: H05K 1/11, H05K 1/18

Метки: зондовое

...печатной платы 15 микросхемы), приводится в действие электромагнит 12, орь 11 КООроо перемещаясь (по чертежу направо) передвигае", клинообразны 1 г толкаГель 6 "д 3 ыи свою очередь, нажимает стрежневой контакт 4 вниз. Сила притяжения эдектрсмагнита 12, пружинная подвеска 8 ГО якОря 1, а также УГОЛ наклона клинообразноГО зле" мента 6 должны быть таковы, чтобы они гарантировали необходимый ход стержн 8 ВОГО контаа 4 вниз до соприкосновенич с контактной площадкой печатной платы 15 и создавали определенное прижимное усилие, способное преодолеть изоляционное загрязнение (например, Оксидную пденкф.В случае отсутствия электрического КОНТаКТа Или БВЛИЧЯЯ ПОВЫШ 8:":,НОГО ОМИЧ 6" ского сопротивления проверяемой цепи, проводится дополнитедьное...

Номер патента: 1646846

Опубликовано: 07.05.1991

Авторы: Белов, Быков, Кошель, Степин, Юрченков

МПК: B25J 9/08

Метки: манипулятора, модуль, резонансного

...в пределах допуска, причем каждая замена упругих элементов в процессе эксплуатации приводит к изменению этого нейтрального положения. Установка ходового винта 7 в подвижном звене 2 с возможностью его осевого перемещения, например, путем вращения опоры, выполненной в виде гайки 9 с наружной резьбой, в результате которого она, перемещаясь по резьбе внутренней полости подвижного звена 2, толкает ходовой винт 7, позволяет привести положение гаек 5 и 6, установленных на этом ходовом винте, в соответствие реальному нейтральному положению подвижного звена 2 и, следовательно, избежать лишних энергозатрат.Необходимость изменения нейтрального положения может возникнуть и в других случаях, например при перемещении модулем груза значительной...

Номер патента: 1606766

Опубликовано: 15.11.1990

Авторы: Григорьев, Олесинов, Стручков, Тарасов, Чеканников, Юрасов, Юрченков

МПК: F16C 11/12

Метки: упругий, шарнир

...электрохимическим фрезерованием с оставлением припуска под окончательную калибровку, которая затем производится пластической деформацией в том же штампе, При этом материал, например сплав 40 КХНМ, приобретает после соответствующей термообработки заданные упругие свойства.После выполнения упругой перемычки 12 окончательно протачивают цапфы 4 относительно перемычки 12, при этсмГ 6 6между стенками продольных пазов 9, и их цапфы 4 фиксируют в мембранах 19 гайками 22.Упругий шарнир 1 работает следующим образом.При повороте подвижной системы 17 относительно неподвижной части 18 силоизмерительного прибора под воздействием внешних сил, например ускорения или магнитного поля, цапфа 4, закрепленная в подвижной системе 17, поворачивается на...

Номер патента: 1596494

Опубликовано: 30.09.1990

Авторы: Казла, Рагульскис, Ротов, Судинтас, Федаравичюс, Юрченков

МПК: H05K 1/11

Метки: головка, зондовая

...элемента 3со стержневым контактом 5 осушествляется путем отключения сигналоВ питания. Это обеспечивается с помошьюмикропроцессора 9, управлявшего блоками 8 питания, число которых равночислу пьезоактивных участков пьезокерамических пластин 2, В данном случае в каждой пьезокерамической пластине 2 существует по два - верхний инижний - пьезоактивных участка, соответствунших верхним 7 и нижним 6 электродам.В случае отсутствия или недостаточности электрического контакта присоприкосновении стержневого контакта5 с проверяемой схемой 10 зондоваяголовка обеспечивает повторное вдавливание этого контакта, одновременно сообщая ему дополнительные движения, в частности поворотное вокругсвоей оси и перекосное, Это обеспечивает более интенсивное...

Номер патента: 1581584

Опубликовано: 30.07.1990

Авторы: Ильин, Филатов, Юрченков

МПК: B29C 33/20

Метки: пресс-форм, разъема

...траверсы. 5 ил. Кроме того, устройство снабжено толкателями захватов 5, выполненными еоставными - из закрепленного на траверсе 3 кронштейна 7 с концевым выключателем 8 и осью 9, на которой закреплена планка 10 с роликом 11 на конце, другой конец планки 10 подпружинен к концевому выключателю 8, а захваты 5 закреплены на нижней пгверхности стола 1 и выполнены со смещением центра тяжести относительно оси 12 крепления. Для регулировки прижима планки к кронштейну имеется регулировочный винт 1 3, воздействующий на пружину 14. На кронштейне 7 выполнены перестановочные отверстия для оси 9. На верхней поверхности стола 1 установ 158158410 15 20 25 И лены направляющие 15 для пресс-формы и шариковые опоры 16,Устройство работает следующим...

Номер патента: 1576304

Опубликовано: 07.07.1990

Авторы: Акинфиев, Белов, Кошель, Юрченков

МПК: B25J 9/00

Метки: манипулятора, модуль, резонансного

...защелка 9 попадает в гнездоподвижного звена, соответствующееэтому крайнему положению. Двигатель5 отключается, а пружина 7 оказывается более закрученной, чем пружина6. Более предпочтительным являетсятакой предварительный натяг пружин6 -и 7, при котором в любом из крайних положений подвижного звена 2обе пружины находятся под нагрузкойодного знака,Такое нагружение значитепьно уве личивает срок службы пружин и, крометого, исключает люфт в местах соединения пружин с подвижным звеном иликорпусом. Наличие дополнительнойпружины с противоположным направлением навивки расширяет, кроме того,пределы настройки привода, так какодновременным укорачиваем или удлинением рабочих частей обеих пружинможно регулировать их жесткость вшироких пределах,...

Номер патента: 1548393

Опубликовано: 07.03.1990

Авторы: Андрусова, Филатов, Юрченков

МПК: E05D 1/02

Метки: петлевой, шарнир

...со стороны выемок 12, Язычки 7и 9 шарниров 3 и 4 установлены вгнезда 17 поворачивающихся деталей1 и.2,50Стенки гнезда 17 образуют выступы 18, немного заглублены в деталях 1 и 2 и образуют карманы 19, на внешней стенке которых, посредине, имеется открытый участок, а крайниеучастки 20 выполнены по толщине, рав 55ной толщине выемок 10. На внутренних боковых стенках полостей карманов 19 выполнены выступы 21, образующие входные впадины 22 со скосами 23 и выходные - 24 прямоугольного сечения, Выемки 10 в гнездах 17 закрыты с трех сторон, а центральные участки 13 соп-. ряжены с торцами 25 и выполнены запод лицо с выступами 18,Петлевой шарнир для соединения поворачивающихся одна относительно другой деталей работает следующим...

Номер патента: 1511107

Опубликовано: 30.09.1989

Авторы: Акинфиев, Бабицкий, Белов, Кондратьев, Кошель, Юрченков

МПК: B25J 9/00

Метки: звена, перемещения, преимущественно, привод, промышленного, робота

...элементов 6 и 7 растяжения или сжатия, усилия от которых на подвижное звено 2 направлены в противоположные стороны. На звене 2 установлен схват 8. Длина упругих элементов 6 и 7 в свободном состоянии выбирается из условия, что в любом положении перемещаемого звена 2 усилие со стороны каждого из упругих элементов 6 и 7 на него не равно нулю. Привод перемещения звена промышленного робота работает следующим образом.Перед началом движения подвижное звено 2 находится в одном из крайних положений и удерживается упором, например фиксатором 4. По команде от устройства управления (не показано) упор- фиксатор 4 освобождает подвижное звено 2, и оно под действием упругих элементов 6 и 7 перемещается в направлении противоположного упора-фиксатора 5,...

Номер патента: 1492167

Опубликовано: 07.07.1989

Авторы: Евстратов, Филатов, Шикалов, Юрченков

МПК: F16L 37/22

Метки: быстроразъемное, соединение

...(регули руемый упор) 22, пружина 23, регулировочная гайка 24 и буферный механизм 25. Буферный механизм 25 состоит из упорной гайки 26 со стопорным винтом 27, дисковых пружин 28 и разделительных шайб 29, 50Ыыстроразъемное соединение работает следующим образом.В исходном положении в муфте 3 конусный элемент 21 через упорную втулку 22 пружиной 23 пэцжимается55 к уступу 30 и обойма 14 относительно корпуса 13 в осевом направлении расфиксирована (ограничена лишь.в перемещении). Для приведения соединения в состояние состыковки обойма 14 отводится в сторону буферного механизма 25, выступ 18 скользит вдоль паза 19, а затем при повороте обоймы 14 относительно корпуса 3 фиксируется в боковой выемке 31 паза 19 посредством осевого усилия буферного...

Номер патента: 1403122

Опубликовано: 15.06.1988

Авторы: Евстратов, Лошаков, Филатов, Юрченков

МПК: H01F 41/02

Метки: магнитопроводов, пластин, подачи, трансформаторов

...Для регулировки рабочего зазора между основанием и одной из неподвижных стенок иитателя, Лля выхода пластины из иитателя 1 за счет выталки. вания ее шибером 7 предусмотрена подвижная заслонка 19.Шибер 7 представляет собой гребенку, выступы которой установлены с возможностью взаимодействия с пазами гребенки - основания 6, Шибер выступает над опорной иоверхностьк основания на величину, равную минимально допустимой толщине изделия. Для поджатия к опорной поверхности основания пластин 20, уложенных в стопу, предусмотрен груз 21.Устройство работает следуюгцим образом В зависимости от габаритов изделия устанавливаются в соответствующие пазы 8 подвижные стенки 4 и 5. От вращения рукоятки 16 поворачивается вал 14 с шестернями 15. Последние...

Номер патента: 1386444

Опубликовано: 07.04.1988

Авторы: Белов, Косарев, Юрченков

МПК: B25J 9/08

Метки: вертикального, модуль, перемещения

...колесе 8, свободно установленном на валу храпового колеса 6 с возможностьюфиксации и поворота с помощью самотормозящего черняка 9 на угол, соот 35ветствующий перемещению конца собачки7 в пределах шага храпового колеса6, Для сообщения дополнительной энергии подвижному звену служит реверсивный двигатель 1 О с насадкой. 11. Вкрайних положениях подвижное звено 3удерживается Фиксаторами 12 и 13. Нагодвижном звене 3 модуля вертикального перемещения закреплен модуль 14горизонтального перемещения.Модуль вертикального перемещенияработает следующим образом.Подвижное кольцо 3, удерживаемоеупругим элементом 4 в нейтральномположении, переводится в одно изкрайних положений, например в нижнее(фиг,1), и захватывается фиксатором12. Пружина аккумулирует...

Номер патента: 1383022

Опубликовано: 23.03.1988

Авторы: Белов, Кошель, Юрченков

МПК: F16C 29/04

Метки: направляющая, перемещения, поступательного

...крепления ролика на -образной пружине является заведение отогнутых концов пружины в продольные отверстия или открытые пазы на торцах оси подшипника (фиг. 5 и 6).Если при этом концам пружины придать соответствующую форму, исключающую их заведение за наружное кольцо ролика, томожно обойтись без распорных шайб.Направляющая работает следующим образом,5Ролики 4 прижимаются к штоку 5 с усилием, зависящим от длины плеча концовпружины. Меняя во время настройки длинуплеча за счет передвижения накладок 8 спродольными отверстиями вдоль пружины,можно менять и усилие поджатия к штоку10 того или другого ролика, добиваясь тем самым смещения штока в радиальном направлении, что позволяет регулировать его положение относительно корпуса 1....

Номер патента: 1372121

Опубликовано: 07.02.1988

Авторы: Белов, Косарев, Юрченков

МПК: F16C 29/04

Метки: направляющая, перемещения, поступательного

...штока кронштейны выдвигаются на необходимую величину (до момента соприкосно" вения подшипников 5 со штоком 6), 40 Если подшипники расположены вокруг штока по схеме (фиг. 1) нижние подшипники устанавливаются жестко, для чего одновременно с кронштейнами 4 выдвигаются накладки 3, исключающие возможность прогиба кронштейнов. На фиг. 2 показано положение кронштейна и накладки при жесткой установке подшипника и максимально возможном диаметре штока, на фиг. 3 - при его уменьшенном диаметре (один из вариантов). В этом случае нижние кронштейны могут быть выполнены неупругими и необходимость в регулировочных накладках. отпадает.55Кронштейн верхнего подшипника может устанавливаться как жестко, так и с возможностью прогиба. В первом случае...

Номер патента: 1370625

Опубликовано: 30.01.1988

Авторы: Кирлаускас, Рагульскис, Судинтас, Федаравичюс, Юрченков

МПК: G01R 31/02, H05K 1/11

Метки: контактное, печатных, плат

...платы 1. Затемот генератора 10 контрольных импульсов через входные контакты 2, проверяемые дорожки (не показаны) платы1 и выходные контакты 3 подаютсяимпульсы, которые через блок 13 амплитудных селекторов поступают вблок 14 логических элементов И-НЕ.Одновременно от генератора 10 такойже импульс поступает непосредственнона первые входы блока 14 логическихэлементов, В случае появления на выходах блока 14 нулевых сигналов печатную плату считают годной,В случае, если хотя бы на одном выходе блока 14 логическихэлементов появляется единичный сигнал, свидетельствующий о чрезмерном снижении амплитуды контрольного импульса или о его непрохождении, то это указывает на ненадежное контактирование платы 1 с контактами 2 или 3. Поэтому для проверки...

Номер патента: 1367079

Опубликовано: 15.01.1988

Авторы: Ильин, Косарев, Филатов, Юрченков

МПК: H01R 43/00

Метки: выдачи, гнезд, ориентированной, поштучной, разъемов

...любых двух соседних гнезд на всем пути перемешения в канавке по меньшей мере в одной точке (точка Г),расположенной на ближайшей к центру оси 21 кромке пояска 24.Расчет величины радиуса кривизны ориентирующих буртиков 19 и 20 произведен по следующей методике: где К - радиус кривизны ориентирующих буртиков 19 и 20,"Ь - расстояниемежду центромкривизны ориентирующих буртиков и ближним к центру кривизны торцом пояска,"К - расстояние между центромпроточки и ближним к центрукривизны торцом пояска,где Й - диаметр пояска гнезда;с 1, - диаметр, стержня гнезда;.1 - расстояние между ближним кцентру кривизны торцом стержня и торцом пояска; Устройство для ориентированной поштучной выдачи гнезд работает следующим образом.Гнезда 23 засыпаются в...

Номер патента: 1344973

Опубликовано: 15.10.1987

Авторы: Белов, Кошель, Юрченков

МПК: F16C 29/04

Метки: направляющая, перемещения, поступательного

...пружины8, концы каждой из которых заведены 25в кольцевые проточки 9, выполненныена осях соответствующих роликов.1 Пайбы 5 на оси 3 ролика 4, вставленные в зазор между роликом и стенкой паза корпуса 2, исключают .смеще- ЗОние ролика в направлении, перпендикулярном радиальной плоскости штока 1,а наличие на оси 3 кольцевых проточек 9, расстояние между которыми равно суммарной толщине ролика и обеихшайб, исключает перемещение в томже направлении оси ролика и самойпружины.Направляющая работает следующимобразом. 40Ролики 4, между которыми расположен шток 1,имеют возможность перемещаться по направлению к штоку или отнего, так как их оси З,взаимодействующие с пружинами, расположены в радиальных пазах. Сила прижатия роликов кштоку 1...

Номер патента: 1325531

Опубликовано: 23.07.1987

Авторы: Кошель, Филатов, Юрченков

МПК: G06K 7/06

Метки: информации, перфокарт, считывания

...пружин 38 верхних блоков 35 выполнены отверстия 41. Через отерстия 41 проходят стержневые вкладыши 42 из изоляционного материала, закрепленные в нижних хвостовиках 30 считывающих зондов 28. Нижние торцы вкладышей 42 опира ются на подвижные пружины 38 нижних блоков 36 пружин, а опорные торцы вкладышей 42 на подвижные пружины 38 верхних блоков 35.Выступающие за пределы считывающего блока 5 концы 43 электроконтактных пружин 38 и 39 электрическим монтажом соединены с электроподсоединительными разьемами 10.В распорных втулках 6 под считывающим блоком 5, выполнены окна 44, в просветах которых на нижних концах колонок 2 закреплено коромысло 45 привода перемещения держателя 3. В коромысле 45 выполнен рамочный просвет 46, внутри которого сверху и...

Номер патента: 1309339

Опубликовано: 07.05.1987

Авторы: Демин, Лошаков, Филатов, Юрченков

МПК: B23Q 1/28, H05K 7/14

Метки: крепления

...в левом и правом исполнении,что обеспечивается соответствующим расположением втулок 8 относительно 6шестерни 11.Работа устройства для крепления при использовании его для закрепления радиоэлектронного блока в стойке происходит следующим образом. 2Радиоэлектронный блок 17 по направляющим выступам 2 корпусов 1 устройств крепления перемещают внутрь стойки 18 и поворачивают рукоятки таким образом, чтобы плечи 15 рычагов 5 поворачивалиь в сторону поверхности 16 блока 1. При повороте рукоятки 7 вал 6 также поворачивается и осуществляет поворот вокруг его собственной геометрической оси шестерни 11, которая синхронно без обкатки производит поворот находящихся в зацеплении с ней зубчатых секторов 10, жестко соединенных с соответствующими...

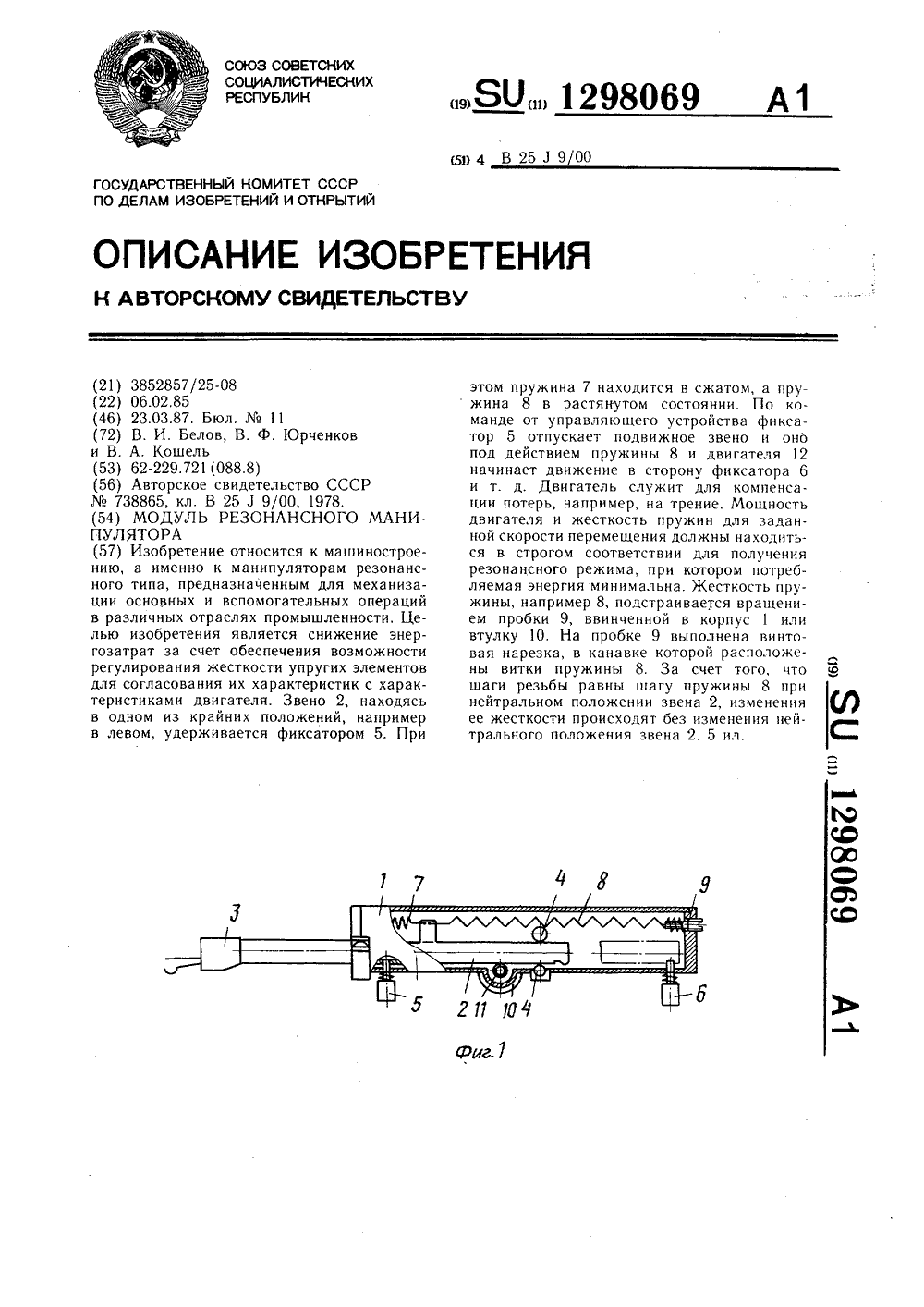

Номер патента: 1298069

Опубликовано: 23.03.1987

Авторы: Белов, Кошель, Юрченков

МПК: B25J 9/00

Метки: манипулятора, модуль, резонансного

...дополнительной энергии, поступающей от двигателя 10 при прямом и обратном ходах, должны быть равными.В случае, если жесткость одной из пружин, например правой, окажется больше жесткости левой пружины, ее характеристика будет более крутой. Линия 6 ю 6 з, являющаяся характеристикой этой пружины, пересечет линию аюаз в точке 0, т. е. нейтральная точка сместится вправо (звено окажется в точке Со). Запас энергии подвижного звена 2, когда оно находится в правом крайнем положении, окажется меньше запаса его энергии в крайнем левом положении (чему соответствуют площади треугольников 6;Оаг и аО 6). Это потребует разных количеств дополнительной энергии при перемещении подвижного звена 2 в прямом и обратном направлениях. Поскольку мощность...

Номер патента: 1275799

Опубликовано: 07.12.1986

Авторы: Лошаков, Филатов, Юрченков

МПК: H05K 13/00

Метки: кассета

...на примыкающей к стенкам 3 и 4стенке 6 и соосными сквозными отверстиями 7. В пазах 2 установленыпланки 8 решетки перегородок с продольными пазами 9, В пазах 9 размещены выступы 10 планок 11 реыетки Напланках 8 и 11 и на выступе 5 установлены секции 12,. 13, 14 и 15 спазами 16, расположенными по их периметру. В конце набора секций установлена замкнутая запорной чекой 17упорная планка 18, Чека 17 закреплена в сквозных отверстиях 7 стопорнымвинтом 19. Снизу к рамке 1 шпильками20 привернуты опорные ножки 21, длячего в раме 1 выполнены резьбовыеотверстия 22. Для установки планок11 в последний ряд кассеты в рамевыполнены отверстия 23.Кассету собирают в следующей последовательности,В раму 1 на выступ 5 устанавливаютпервый ряд секций 12 в пазы...

Номер патента: 1275144

Опубликовано: 07.12.1986

Авторы: Белов, Кошель, Юрченков

МПК: F16C 29/04

Метки: качения, направляющая, перемещения, поступательного

...перемещения.Цель изобретения - расширение функциональных возможностей на 11 равляющсй.На фиг. 1 изображена ца 1 равляю 1 цая качения, общий вид; на фиг. 2 -- узел поджима тел качения ь разобранном виде.Направляющая качения поступательного перемещения состоит из корпуса 1, в пазах которого с иомо 1 цью винтов 2 и регулировочных накладок 3 с продольным отверстием закреплены упругие кронштейны 4 с установленными в них телами 5 качения, между которыми р аспол ожец шток 6.Регулировка усилия поджима тел качения происходит следуюгцим образом. При перемещении рсгулцровочцой накладки 3 уп ругого кронштейна 4 в пределах длины продольного отверстия, выполненного в ней, происходит изменение плеча кронотей 1 а. Увеличение плеча кронштейна...
