Самоуплотняющееся соединение для труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1492158
Авторы: Чиннов, Шапошников
Текст

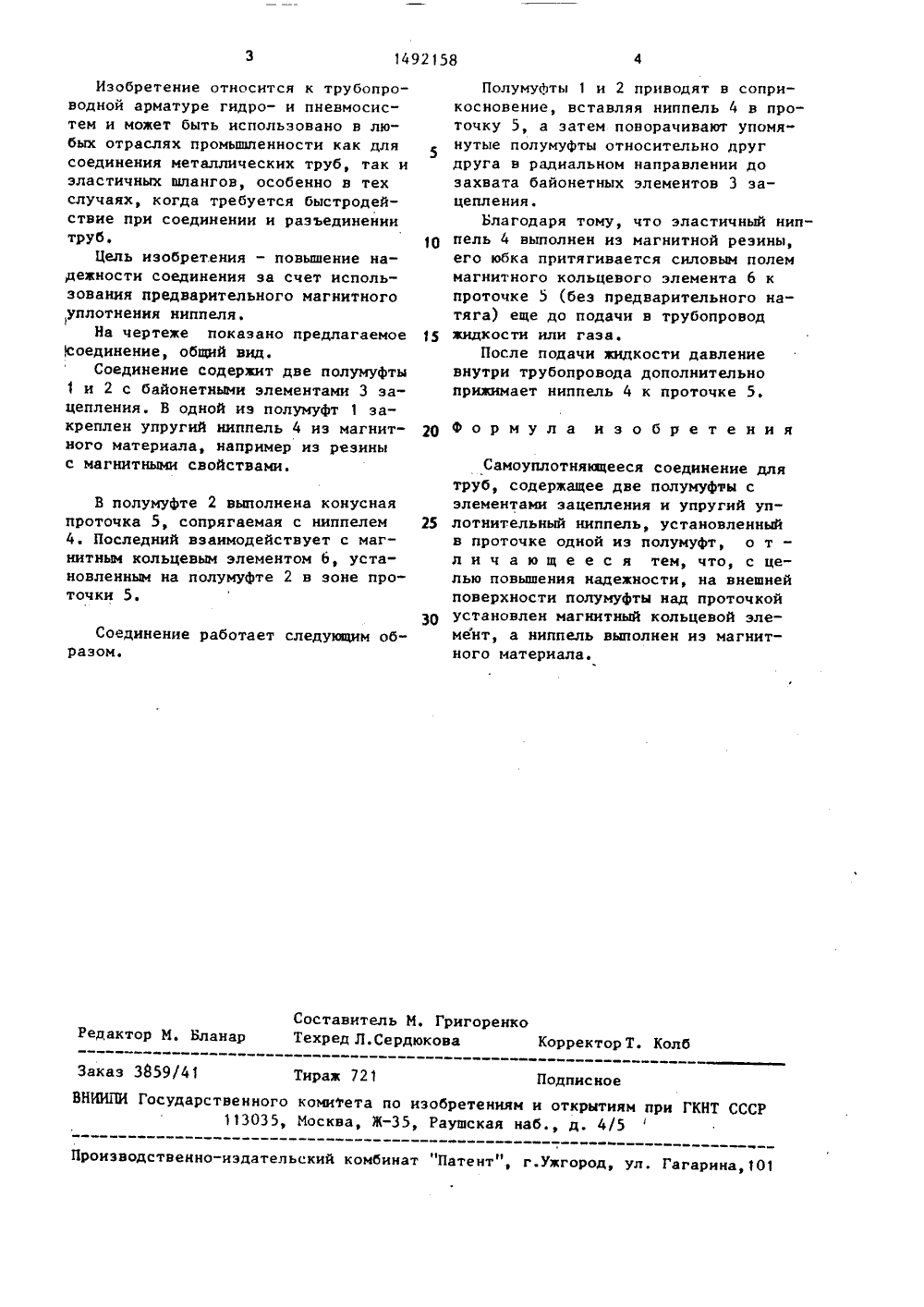

союз советомхСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК св 4 Г 16 щцЕСОИЗНАЙ АТЕ; Ц", Г ИНЬЧЕЮЙМЭ ЕАПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСК У СВИДЕТЕЛЬСТВ У 2 Ъюпструрасф торское технолосовочного и упаия(54) САМОУПЛОТТРУБ (57) Изобретен ЮЩЕЕСЯ СОЕДИНЕБ е относится к трубо уре гидро- и пневмо проводи арма ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГНКТ СССР(56) Комаров АТрубопроводы исистем. - М,: Мс. 30, рис, 19 систем и может быть использовано влюбых отраслях промышленности какдля соединения металлических труб,так и эластичных шпангов, особеннов тех случаях, когда требуется быстродействие при соединении и разъединении труб. Цель изобретения - повышение надежности соединения за счетиспользования предварительного магнитного уплотнения ниппеля. Соединение содержит две полумуфты 1 и 2с байонетными элементами зацепления3. На внешней поверхности полумуфты2 установлен кольцевой магнитныйэлемент 6, а под ним во внутреннейпроточке 5 полумуфты установлен ниппель 4 из магнитного материала. 1 ил.1492158 формула изобретения В полумуфте 2 выполнена конусная проточка 5, сопрягаемая с ниппелем 4Последний взаимодействует с магнитным кольцевым элементом Ь, установленным на полумуфте 2 в зоне проточки 5. 25 Составитель М. ГригоренкоТехред Л.Сердюкова Корректор Т. Колб Редактор М. Бланар Заказ 3859/41 Тираа 721 ПодписноеВНИИПИ Государственного комиТета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к трубопроводной арматуре гидро- и пневмосистем и может быть использовано в любых отраслях промышленности как для соединения металлических труб, так и эластичных шлангов, особенно в тех случаях, когда требуется быстродействие при соединении и разъединении труб. 10Цель изобретения - повышение на,цеаности соединения за счет использования предварительного магнитного уплотнения ниппеля.На чертеже показано предлагаемое 15 соединение, общий вид.Соединение содержит две полумуфты 1 и 2 с байонетными элементами 3 зацепления. В одной иэ полумуфт 1 закреплен упругий ниппель 4 из магнит О ного материала, например иэ резины с магнитными свойствами. ЗОСоединение работает следующим образом. Полумуфты 1 и 2 приводят в соприкосновение, вставляя ниппель 4 в проточку 5, а затем поворачивают упомянутые полумуфты относительно друг друга в радиальном направлении до захвата байонетных элементов 3 зацепления.Благодаря тому, что эластичный ниппель 4 выполнен из магнитной резины,его юбка притягивается силовым полеммагнитного кольцевого элемента 6 кпроточке 5 (беэ предварительного натяга) еще до подачи в трубопроводжидкости или газа,После подачи жидкости давлениевнутри трубопровода дополнительноприжимает ниппель 4 к проточке 5. Самоуплотняющееся соединение для труб, содержащее две нолумуфры с элементами зацепления и упругий уплотнительный ниппель, установленный в проточке одной из полумуфт, о т - л и ч а ю щ е е с я тем, что, с целью повышения надежности, на внешней поверхности полумуфты над проточкой установлен магнитный кольцевой элемент, а ниппель выполнен иэ магнитного материала.
СмотретьЗаявка
4226202, 09.04.1987
ОПЫТНО-КОНСТРУКТОРСКОЕ ТЕХНОЛОГИЧЕСКОЕ БЮРО РАСФАСОВОЧНОГО И УПАКОВОЧНОГО ОБОРУДОВАНИЯ
ЧИННОВ ЮРИЙ ВАЛЕНТИНОВИЧ, ШАПОШНИКОВ ИГОРЬ ЛЕОНИДОВИЧ
МПК / Метки
МПК: F16L 21/00
Метки: самоуплотняющееся, соединение, труб
Опубликовано: 07.07.1989
