Быстроразъемное соединение шлангов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

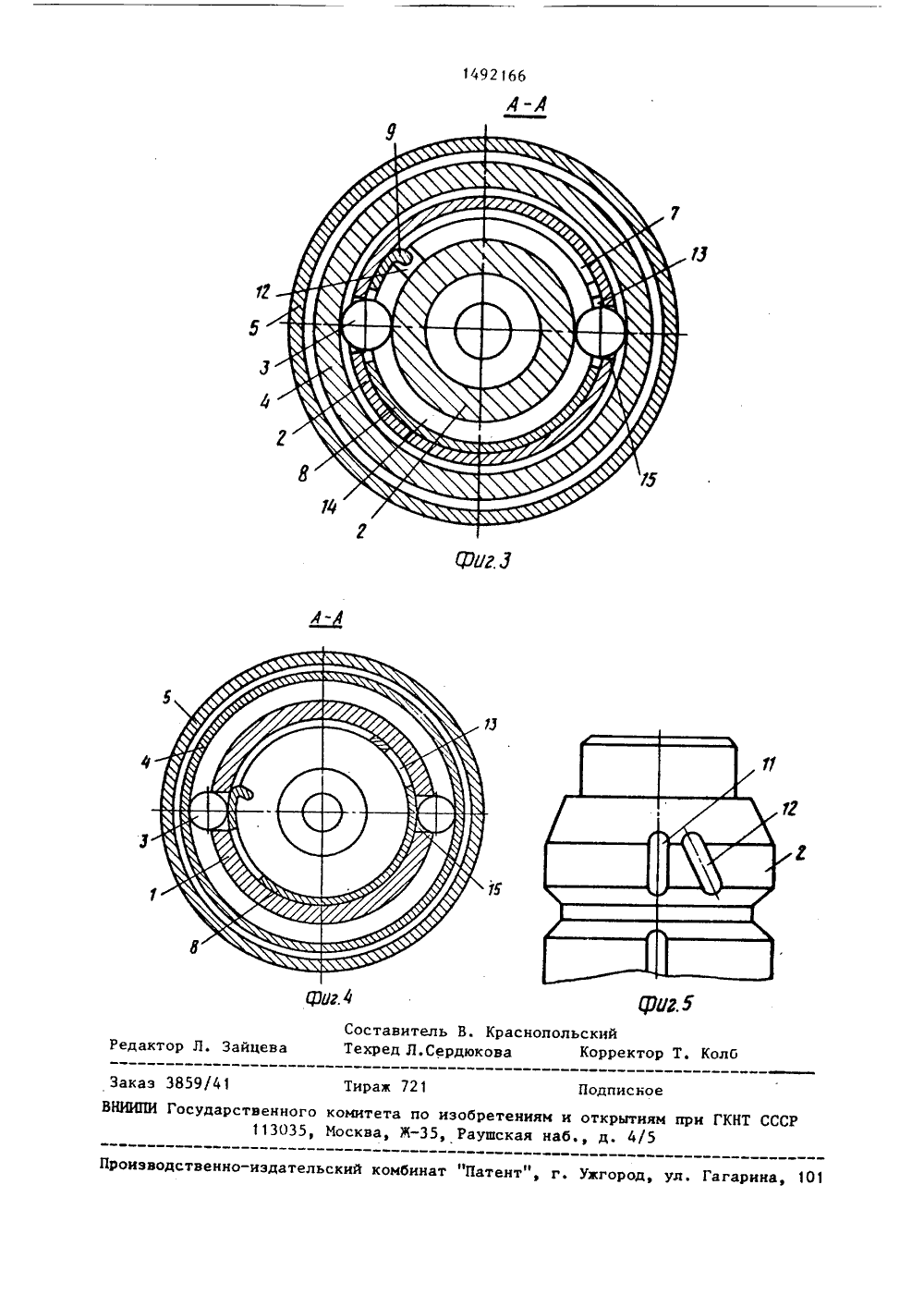

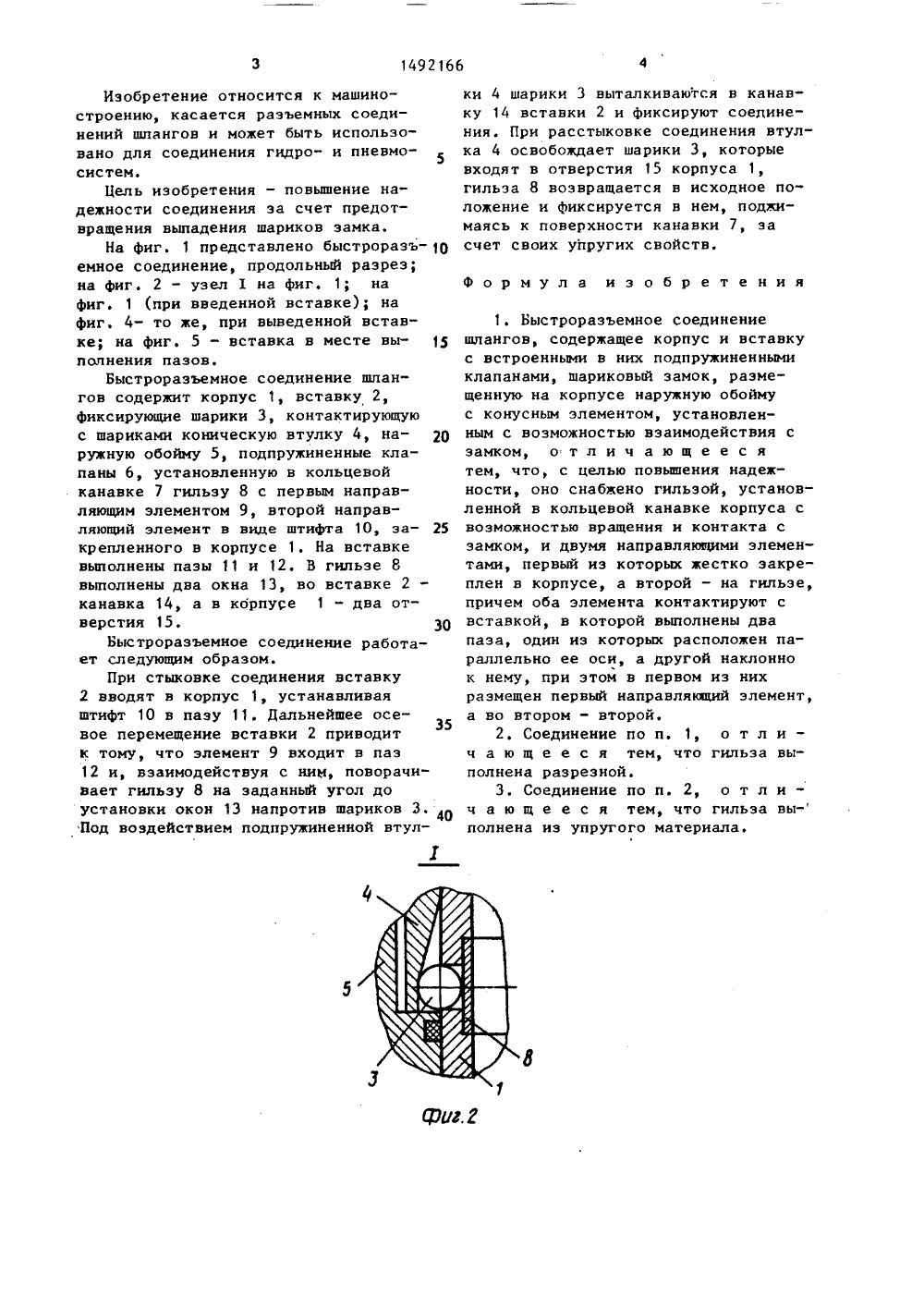

(394 Р 16 1. 37 22 ОПИСАНИЕ ИЗОБРЕТЕНИЯн двтодсномм сдиддпдддтви ГОСУДАРСТВЕННЫЙ НОМИТЕТш ниневии и анмитПРИ ГННТ СССР 1(71) Минский филиал Государственного проектно-технологического и экспериМентального института "Оргстанкинпром"(56) Авторское свидетельство СССР Ф 347506, кл. Р 16 Ь 37/22, 1970. (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ИЛАНГОВ(57) Изобретение относится к области машиностроения, касается разъемных 2соединений шлангов и монет быть использовано для соединения гидро- и пневмосистем. Цель изобретения - повышение надеаности соединения. Быстроразъемное соединение шлангов содеркит корпус 1 и вставку 2, фиксируемые посредством шариков 3. Внутри корпуса 1 установлена поворотная гильза 8, которая после расстыковки соединения препятствует выпаданив шариков 3 из отверстий 15. Два направлякзцих элемента аестко закреплены в гильзе 8 и корпусе и взаимодействуют со вставкой 2 по двум лазам.2 з.п. ф-лы, 5 ил.Изобретение относится к машиностроению, касается разъемных соединений шлангов и может быть использовано для соединения гидро- и пневмосистем.Цель изобретения - повышение надежности соединения за счет предотвращения выпадения шариков замка.На фиг. 1 представлено быстрораэьемное соединение, продольный разрез;на фиг. 2 - узел 1 на фиг. 1; нафиг. 1 (при введенной вставке); нафиг. 4- то же, при выведенной вставке; на фиг. 5 - вставка в месте выполнения пазов,Быстроразъемное соединение шлангов содержит корпус 1, вставку 2,фиксирующие шарики 3, контактирующуюс шариками коническую втулку 4, наружную обойму 5, подпружиненные клапаны 6, установленную в кольцевойканавке 7 гильзу 8 с первым направляющим элементом 9, второй направляющий элемент в виде штифта 10, эакрепленного в корпусе 1. На вставкевыполнены пазы 11 и 12, В гильзе 8выполнены два окна 13, во вставке 2 -канавка 14, а в корпусе 1 - два отверстия 15. 30Ьыстрораэъемное соединение работает следующим образом.При стыковке соединения вставку2 вводят в корпус 1, устанавливаяштифт 10 в пазу 11. Дальнейшее осевое перемещение вставки 2 приводит35к тому, что элемент 9 входит в паз12 и, взаимодействуя с ним, поворачи"вает гильзу 8 на заданный угол доустановки окон 13 напротив шариков 3, 40Под воздействием подпружиненной втулки 4 шарики 3 выталкиваются в канавку 14 вставки 2 и фиксируют соединения. При расстыковке соединения втулка 4 освобождает шарики 3, которые входят в отверстия 15 корпуса 1, гильза 8 возвращается в исходное положение и фиксируется в нем, поджимаясь к поверхности канавки 7, эа счет своих упругих свойств.формула изобретения1. Быстроразъемное соединение шлангов, содержащее корпус и вставку с встроенными в них подпружиненными клапанами, шариковый замок, размещенную на корпусе наружную обойму с конусным элементом, установленным с возможностью взаимодействия с замком, о: т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено гильзой, установленной в кольцевой канавке корпуса с воэможностью вращения и контакта с замком, и двумя направляющими элементами, первый из которых жестко закреплен в корпусе, а второй - на гильзе, причем оба элемента контактируют с вставкой, в которой выполнены два паза, один иэ которых расположен параллельно ее оси, а другой наклонно к нему, при этом в первом из них размещен первый направляющий элемент, а во втором - второй.2, Соединение по п. 1, о т л и - ч а ю щ е е с я тем, что гильза выполнена разрезной.3. Соединение по п. 2, о т л и - ч а ю щ е е с я тем, что гильза вы- полнена из упругого материала.1492166 Составитель В. КраснопольскийРедактор Л. Зайцева Техред Л.Сердюкова Корре Колб Тирам 721 Подписное роизводственно-издательский комбинат "Патент", г. Укгород, ул. Гагарина, 101 Заказ 3859/41 ВНИИПИ Государсвенного комитета по и 113035, Москва, Ж,бретениям и открытиям при ГКНТ СССаушская наб д. 4/5
СмотретьЗаявка
4276340, 06.07.1987
МИНСКИЙ ФИЛИАЛ ГОСУДАРСТВЕННОГО ПРОЕКТНО-ТЕХНОЛОГИЧЕСКОГО И ЭКСПЕРИМЕНТАЛЬНОГО ИНСТИТУТА "ОРГСТАНКИНПРОМ"
ЛОМАКО ЮРИЙ ЕВГЕНЬЕВИЧ, ЭПШТЕЙН НИКОЛАЙ ПЕТРОВИЧ
МПК / Метки
МПК: F16L 37/22
Метки: быстроразъемное, соединение, шлангов
Опубликовано: 07.07.1989
Код ссылки
<a href="https://patents.su/3-1492166-bystrorazemnoe-soedinenie-shlangov.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение шлангов</a>
Быстроразъемное соединение наконечника шланга с патрубком резервуара
Номер патента: 115322
Опубликовано: 01.01.1958
МПК: F16K 43/00
Метки: быстроразъемное, наконечника, патрубком, резервуара, соединение, шланга
...остатков жидкости при его отключении от патрубка резервуара, в корпусе наконечника установлен подпружиненный клапан, а в патрубке смонтирован упор, взаимодействующий со штоком клапанаНа чертеже изображен продольный разрез быстроразъемного соединения наконечника шланга с патрубком резервуара,Шланг 1 насажен на наконечник 2 и зажат хомутом 3, Внутри наконечника размещен подпружиненный клапан 4 на штоке б. Наконечник имеет направляющую часть б, снабженную выступами 7, входящими в отверстие патрубка 8 резервуара, облегчая соединение наконечника с патрубком. Поворотная гайка 9, обеспечивающая затяжку соединения, снабжена внутренними винтовыми ребрами, взаимодействующими с радиальными упорными штифтами 10 патрубка, расположенными по винтовой...
Быстроразъемное соединение для шлангов и труб
Номер патента: 1689715
Опубликовано: 07.11.1991
Автор: Карташов
МПК: F16L 37/12
Метки: быстроразъемное, соединение, труб, шлангов
...следующим образом.Предварительно присоединяют к любому необходимому свободному фланцу трубы, арматуры или оборудования патрубок 1 вместе с навешенными на него шарнирным откидывающимся силовым органом-скобой 5 и винтом 6. В торцовый паз патрубка 1 плотно вставляют уплотнительный элемент 2 и торцовую кромку шлангового патрубка 7, Скобу 5 вместе с винтом 6 накладывают на бобышку 9 патрубка 7 с тем, чтобы оси соединяемь 1 х патрубков совпали. Ввинчивая винт 6 и вводя его в конусное центрирующее углубление бобышки 9, производят предварительное соединение, обеспечив невы падение патрубка 7 из паза патрубка 1, ,но не обеспечивая еще при этом плотности соединения, лишь представляя возможность свободному концу шланга самопроизвольно...
Соединение гибкого шланга с жестким элементом
Номер патента: 1750328
Опубликовано: 30.08.1994
Автор: Рыков
МПК: F16L 33/00
Метки: гибкого, жестким, соединение, шланга, элементом
СОЕДИНЕНИЕ ГИБКОГО ШЛАНГА С ЖЕСТКИМ ЭЛЕМЕНТОМ, содержащее полый корпус жесткого элемента с отверстием под штуцер, штуцер с утолщением в средней части и размещенным на нем шлангом, отличающееся тем, что, с целью повышения надежности и герметичности, утолщение на штуцере выполнено с коническими торцевыми поверхностями и имеет трапециевидную форму продольного сечения, а отверстие под штуцер выполнено ступенчатым и со стороны полости корпуса имеет диаметр, равный заходному диаметру штуцера со шлангом, а также имеет конический переход на диаметр, равный диаметру утолщенной части штуцера со шлангом на нем, при этом торцевая поверхность прижимной гайки выполнена конической с конусностью, равной конусности торцевой поверхности утолщения.
Неразъемное соединение гибких шлангов
Номер патента: 119043
Опубликовано: 01.01.1959
Автор: Жеребцов
МПК: F16L 13/14
Метки: гибких, неразъемное, соединение, шлангов
...располагаемыми между гребнями ниппеля по наружной поверхности шлангов обжимными кольцами из мягкого металла, на которые насажена обжимаемая по междукольцевым промежут. кам втулка,На фиг. 1 изображен общий вид описываемого неразъемного соединения гибких шлангов; на фиг. 2 - ниппель; на фиг. 3 - кольцо; на фит, 4 - втулка.Гибкие шланги 1 и 2 насажены на ниппель 3. По царужной поверх. нести между гребнями ниппеля щланги обжаты кольцами 4 из мягкого металла, например меди, Втулка 5 обжата по междукольцевым промежл ткам.Подлежащие соединению концы гибких цзлацгов ровно подрезают и на один из шлангов надевают втулку 5, а затем на шланги нанизывают обжимные кольца 4. Шланги натягивают на ниппель 3 до упора их в центральный кольцевой...
Соединение гибкого шланга с ниппелем
Номер патента: 120716
Опубликовано: 01.01.1959
Автор: Герон
МПК: F16L 33/18
Метки: гибкого, ниппелем, соединение, шланга
...на цацговую втулку цажнмной гайкой. На фиг. 1 изображен общин вид соединения; на фиг 2 - конец гибкого шланга, подготовленный к заделке соединения.Соединение состоит из ниппеля 1, цанговой втулки 2, коцусцоц втулки 3, цажимной гайки 4 и проволочного кольца э.В подготовленном к заделке шланге на некоторой длине сохраняют концы оплетки н вырезают резин 1. На 1 коццев 1 о часть нямятываот уточный шнур.Заделка осуществляется на гидропрессе, где резину и оплетку шланга зажимают между ниппелем 1 и цанговой втулкой 2 с помощью конусной втулки 3, Концы оплетки шланга загибают вокруг скругленного торца цанговой втулки и проволочного кольца Б, закладываемого во впадину цанговой втулки, Затем концы оплетки и проволочное кольцо 5 зажимают во...
