Тумаркин

Номер патента: 1733600

Опубликовано: 15.05.1992

Авторы: Бедим, Каганов, Тумаркин, Шмуклер, Щербак

МПК: E04G 21/26

Метки: железобетонных, здания, каркаса, монтажа, рам, сборных

...схема монтажа секции каркаса (монтируемая ячейка с примыкающими к ней рамами); на фиг. 3 - разрез А - А на фиг, 2; на фиг, 4 - схеМа установки рамы в ячейке; на фиг, 5 - вид Б на фиг. 4.Монтаж каркаса здания осуществляют из сборных железобетонных рам 1 П-образной формы, которые доставляют на строительную площадку после устройства фундаментов в контейнерах.Монтаж каркаса начинают со сборки первой ячейки со всеми примыкающими к ней рамами. Последующие ячейки монтируются через одну аналогично первой.Монтаж ячейки ведут в следующей последовательности. Сначала устанавливают устройство 8 для монтажа с креплением его опор к основанию, после чего монтируют последовательно П-образные рамы 1, которые подают на место монтажа грузоподъемным...

Номер патента: 1599886

Опубликовано: 15.10.1990

Авторы: Лямичев, Тумаркин, Штейнер

МПК: G09G 1/00, H04N 5/72

Метки: матричная, панель

...стекла марки С 93-2, а линза Френеля - из пластмассы на основе полиметилметакрилата, имеющих показательпреломления, равный 1,50, то в качестве приемлемого материала длясклейки экрана с линзой может бытьиспользован оптический акриловый50клей марки 130, имеющий показательпреломления, равный 1,4948, Экран 8герметично соединяется с оболочкой 9,Внутренняя поверхность 10 экрана ЭЛТимеет центральную область (участок55АК) для отображения основной частиизображения и перекрывающую параллаксную область (участки АС и МК) дляотображения дублируемой части информации, Кривые АС и МК и представляют собой направляющие линии цилиндрической поверхности, обладающие указанным ранее свойством пропорциональнос- ти и определяемые следующим...

Номер патента: 1460234

Опубликовано: 23.02.1989

Авторы: Вайнер, Иванов, Тумаркин, Ципкис

МПК: E21B 19/086

Метки: бурильная

...плети размещена перпендикулярно направляющей балок.Г идроцилиндр перемещения размещенв полости между балками, а шток гидроцилиндра скреплен с передней частью дополнительной балки со стороны рабочего инструмента, при этом узел поддержания плетиустановлен в задней части корпуса гидроцилиндра перемещения. Обе балки выполнены из швеллеров, скрепленных между собой периодически посредством перемычекдля придания им жесткости. Перемычки размегцены таким образом, что на сторонах балок, обращенных друг к другу, имеется свободное пространство, образующее полость 45между балками, в которой согласно изобретению размещен гидроцилиндр перемещения.Шток гидроцилиндра перемещения закреплен на дополнительной балке, а корпусустановлен между основной и...

Номер патента: 1454963

Опубликовано: 30.01.1989

Авторы: Вайнер, Мазия, Снегирева, Тумаркин

МПК: E21B 44/00, E21D 9/10

Метки: агрегат, бурильный

...бурильной машины, а между кронштейном 11 и бу О рильной машиной 12 - гидроцилиндр 14поворота бурильной машины. Одноименные полости гидроцилиндров 9 и 13,5 и 14 соответственно гидравлическнсоединены магистралями 15-18, Магистрали 17 и 18 соединены с гидроцилиндром 14 через гидрозамок 19, а с маслостанцией 20 - через гидрозамок 21и гидрораспределитель 22. Подключение гидроцилиндром 4, 8, 10 и 13 2 О к маслостанции 20 условно не показано, На дополнительной части рукояти7 установлен дополнительный двухпозиционный гндрораспределитель 23,управляющий элемент 24 которого вза имодействует с основной частью брукояти. Гидрораспределитель 23 подключен к маслостанции 20 магистралями 25 и 26 и связан с управляющейполостью гидрозамка 21 магистралью 30...

Номер патента: 1402814

Опубликовано: 15.06.1988

Авторы: Казачевская, Мищенко, Ребо, Трилесник, Тумаркин

МПК: G01J 3/12

Метки: излучения, исследования, источников, линейчатым, спектром, спектрометр, фотоионизационный

...н( н, сО ленками камс ры ,.,5;3 25:.3 Н и 11 И 3 с 1 Т О ра( Е К Т р И 10 Б, С ОС, 13 И ЕН 1)11 С3-ИЖИ С)1 Ь 1 Ы Н, К)СОМ 1 С Т Н:К),с Г 0511 -БОГИ сИ РЯ ЖСНИ 51. ТР 31 с 1 СГ Ь 31 И:1 О,К)( аОГО ИСГИИ 13 Кс НО,(К,101 СИ К:с,СРЖНБЯОНС)3)35)ЯР 51, сск ГОИОБ,1. к 1 нсГ:1 сск 353 анс)рГия фс) ГОЯ,(кБОИ 015,1) К) 1 5 Т 133 1Ь ,С ) 1 3)))С(.:5 а,". (.) КТ Р (1 .НК Л)к,10И ИС ГнсНО ИО)1 (с(О НЯ ЯС сК ГОр3,1 СКУО)О НОЯСсГ:)3 10) За:5 ИС):(СГ 1 ГСК)1,ЕТЕ) 101):1Я,СКБ рОНОБ О ГС; 1 И Ь И ) Р И;скС,Ь 101 И И (ИИ а, с 3, 31(,(а 010 31; 5; (Ср);,Б)и(и 1 и; екг;и)2 ИОК)" И;)И )НрС,ИС 53 К) 1 Я,ИЛИр С)М,И СИС)К Гр.)402843разрешение фотоионизапионцого спектрометра, эВ;напряжение второго источника, Б;концентрация атомов рабочего газа, мдиффузное...

Номер патента: 1354041

Опубликовано: 23.11.1987

Авторы: Казачевская, Мищенко, Ребо, Трилесник, Тумаркин

МПК: G01J 3/28

Метки: спектрометрии

...5 и 6 секции 1 и детекторами 7 и 8 секции 11, составит, соответственно3054041 з13 ло ступеньки характеризует энергию Е этой группы, т.е, частоту соответствующей ей спектральной линии исследуемого излучения, а ее высота Д 1иас в конце участка роста, соответствуюЕщего Б = - связана с интенсив 1+уностью этой спектральной линии соот- ношением Таким образом, предлагаемый способ регистрации спектральной интенсивности изменяет форму сигнала, превращая ступенчатые области роста 4 1 в соответствующие линии, ширина которых определяется величиной , Таким образом появляется возможчость изменяя величинуоптимальным образом подбирать10 разрешение и чувствительность исходяд 1 макс с 1 . (5)максЕслис(1, 41. = с 1(б)Сигнал, регистрируемый на выходе...

Номер патента: 1298000

Опубликовано: 23.03.1987

Авторы: Гельман, Тахвель, Тумаркин

МПК: B23B 29/32

Метки: головка, револьверная

...для взаимодействия с упорной поверхностью рычага 5.Инструментальные головки 3 имеют возможность вращения от привода 9 через полумуфты 10 и 11, включаемые приводом 12. Поворот планшайбы 2 осуществляется от привода 13 и контролируется датчиками 14.Головка работает следующим образом, Для установки одной из инструментальных головок 3 в рабочую позицию (установка головки соосно шпинделю 15) планшайбу 2 двигателем 13 поворачивают вокруг оси. Инструментальная головка нажимает на откидной рычаг 5, который, преодолевая сопротивление пружины, отходит в сторону, а элемент 8 головки проходит вперед, скользя по поверхности 7, В это время датчик 14 дает команду на реверс двигателя 13. План- шайба 2 начинает вращаться в обратную сторону. При...

Номер патента: 1268831

Опубликовано: 07.11.1986

Авторы: Карпенко, Мекердичан, Омельченко, Паршкина, Скляревский, Тумаркин

МПК: F15B 15/14

Метки: гидроцилиндр

...может быть использовано в следящих приводах.Цель изобретения - обеспечение симметричности скоростных и тяговых характеристик гидроцилиндра.На чертеже показано устройство гидроцилиндра.Гидроцилиндр содержит корпус 1, основной поршень 2 с полым штоком 3, установленный в корпусе 1 с обраэованием рабочих полостей 4 и 5 и каналы 6 и 7 для подвода и.отвода рабочей среды. В полости основного штока 3 установлен дополнительный поршень 8 с штоком 9, образующий поршневую 10 и штоковую 11 полости. Шток 9 жестко связан с корпусом 1. Поршневая полость 10 с помощью канала 12 в дополнительном поршне 8 и штоке 9 связана со сливом. Штоковая полость 11 каналом 13 в основном поршне 2 связана с рабочими полостями 4 и 5 гидроцилиндра. В основном поршне 2...

Номер патента: 1240995

Опубликовано: 30.06.1986

Авторы: Андреев, Мекердичан, Омельченко, Паршкина, Скляревский, Токарь, Тумаркин

МПК: F16J 15/43, F16J 15/44

Метки: комбинированное, уплотнение

...перемещения подвижного элемента путем уменьшения потерь на трение за счет введения в уплотнение втулки с буртами, контактирующей с подвижным элементом через эластичные кольца.На чертеже показано уплотнение, разрез.Комбинированное уплотнение состоит из лабиринтного уплотнителя 1, установленного в корпусе 2 гидроцилиндра и магнитожидкостного уплотнения в виде постоянного кольцевого магнита 3 с примыкающими к нему полюсными приставками 4 и 5. Лабиринтное уплотнение 1 и магнитожидкостное разделены дренажной камерой 6, с которой связан канал 7 для сли 2ва жидкости. Между уплотнениями и подвижным элементом - штоком 8 установлена втулка 9 с буртами 10, которая контактирует со штоком 8 через эластичные кольца 11. На...

Номер патента: 1222834

Опубликовано: 07.04.1986

Авторы: Вайнер, Иванов, Павлов, Тумаркин, Ципкис

МПК: E21D 9/10

Метки: бурильная, шахтная

...оборудованием 5 и площадкой 6 для оператора, связанную с опорной стойкой посредством траверсы 7. Опорная стойка 3 дополнительно связана с рамой 2 гидроцилиндром 8 надвигания. Траверса 7 дополнительно связана с рамой 2 гидроцилиндром 9 подъема траверсы, а с подъемной платформой 4 - гидроцилиндром 1 О наклона подъемной платформы. Площадка 6 снабжена вертикальными направляющими 11. Рама 2 и площадка 6 связаны лестницей, состоящей из двух секций - нижней 12 и верхней 13, Нижняя секция 12 снабжена роликом 14, установленным на нижнем ее конце, и жестко связанной с ее верхним концом переходной площадкой 15 с направляющими 16, причем переходная площад ка 15 шарнирно связана с верхней частью опорной стойки 3, а ролик 14 оперт на раму 2,...

Номер патента: 1213186

Опубликовано: 23.02.1986

Авторы: Вайнер, Иванов, Павлов, Тумаркин, Ципкис

МПК: E21D 20/00, E21D 9/10

Метки: бурильная, шахтная

...поворачиваемых ими рычагов.Установка бурильная шахтная работает следующим образом.В положении для обуривания лобового забоя максимальной высоты опорная стойка 3 находится в крайнем заднем, а траверса 7 и годъемная платформа 4 - в крайнем верхнем положениях.При обуривании кровли и боков, а также при производстве работ по штанговому креплению кровли и заряжанию (фиг. 1) пользую ся наклоном опорной стойки. Общая длина зоны бурения в кровлю в этом случае5 10 15 складывается из величины надвигания подьемной платформы В и величины раздвижки телескопа рукояти манипулятора А. Уходка забоя за цикл буровзрывных работ в машинах подобного класса составляет, как правило, приблизительно 4 м, величина хода телескопа рукояти манипулятора бурового...

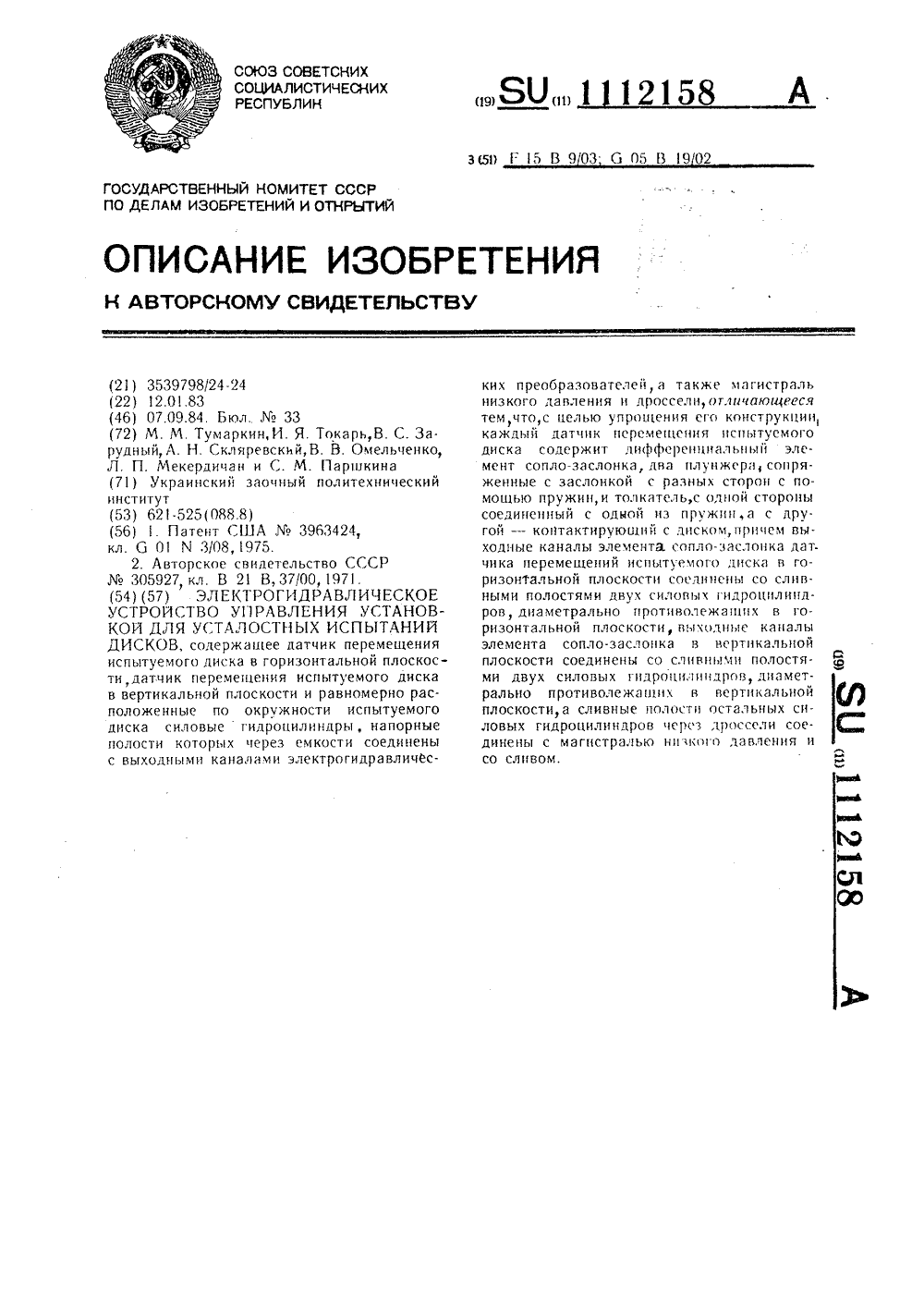

Номер патента: 1112158

Опубликовано: 07.09.1984

Авторы: Зарудный, Мекердичан, Омельченко, Паршкина, Скляревский, Токарь, Тумаркин

МПК: F15B 9/03, G05B 19/02

Метки: дисков, испытаний, усталостных, установкой, электрогидравлическое

...плоскости и равномерно 1 дсцоложенные по окружости испытуемого лиска силовые гцдроцилинлры, напорные полости которых через емкости соединены с выходными каналами этектрогидравлическцх преобразователей,а тдкже магистраль низкого давления и дроссели,каждый датчик перемеьцения испьтуемого диска содержит дифференциальный элемент соплозаслоцка, два плуцжера, прижатые к заслон ке с разных сторон с помоцью пруР(ин, в толкатель,с одной стороны соединенный к од ной из пружин, а с другой - контактируюций с диском, причем выходные каналы элемента сопло-заслонка лат. чика перемещений испытуемого диска в горизонтальной плоскости соединены со сливными ГОлостями двух силовых гидрОцилинлров,льдметрально противолежащих в горизонтальной...

Номер патента: 1008213

Опубликовано: 30.03.1983

Авторы: Варфоломеев, Консетов, Меерзон, Тумаркин

МПК: C08J 3/12

Метки: порошкообразного, термопласта

...газу1:(0,2-1):(2-10) при показателе текучести расплава 0,3-21 г/10 мин для.полиэтилена и 4,5-50 г/10 мин длясополимера этилена с винилацетатом ипри температуре расплава 160-250 С,воды 160-200 С, инертного газа 160- В качестве инертного газа используют, например, азот, водяной пар,углеводородные газы и т.д,Воду можно вводить как в потокчистого расплава термопласта, такв поток полимера, содержащий разичные добавки, например стабилизаторы, красители, антипирены, диспергирующие добавки и т.д. Дисперсностьполучаемого порошка можно варьировать в пределах 50-1000 мкм в зависимости от изменения расхода инертногО газа и воды в указанных пределах. П р и м е р 1, В поток расплаваполиэтилена низкой плотности с температурой плавления 110 С и...

Номер патента: 1002570

Опубликовано: 07.03.1983

Авторы: Вайнер, Иванов, Тумаркин, Ципкис, Шериев, Яковлев

МПК: E21B 44/00, E21D 9/10

Метки: агрегат, бурильный

...которого шарнирно соединен с ползуном 11 и установлен с возможностью поступательного перемещения на корпусе 1, и датчик рассогласования, выполненный в виде следящего гидрораспределителя 13, корпус которого закреплен на корпусе 1, а хвостовик золотника 14 соединен со штоком гидроцилиндра 12, который является выдвижным элементом устройства обратной связи, через фрикционный захват. фрикционный захват состоит из двух противоположно направленных цанг 15 поджимаемых пружиной 16. Поршневая и штоковая полости гидроцилиндра 13 гидравлически связаны соответственно с плунжерной 8 и поршневой 6 полостями гидроцилиндра 5, Поршневая 6 и штоковая 7 полости гидроцилиндра 5 связаны со следящим гидрораспредьлителем 13 и гидрораспределителем...

Номер патента: 1002569

Опубликовано: 07.03.1983

Авторы: Вайнер, Иванов, Синельников, Тумаркин, Ципкис, Яковлев

МПК: E21B 44/00, E21D 9/10

Метки: агрегат, бурильный

...захват. фрикционный захват состоит из двух противоположно направленных цанг 15, поджимаемых пружиной 16. Поршневая и штоковая полости гидроцилиндра 12 гидравлически связаны соответственно с плунжерной 8 и поршневой 6 полостями гидроцилиндра 5. Поршневая 6 и штоковая 7 полости гидроцилиндра 5 связаны со следящим гщ- рораспределителем 13 и гидрораспределителем раздвигания 17 через дополнительный двухпозиционный гидрораспределитель 18 - с двумя управляющими камерами 19 и 20. Управляющие камеры гидро- распределителя 18 соединены через клапаны ИЛИ 21 и 22 соответственно с выходными магистралями гидрораспоеделитьлей раздвигания 17 и подъема 22, причем выходные магистрали гидрораспределителя подъема 23 соединены соответственно с...

Номер патента: 873672

Опубликовано: 15.02.1983

Авторы: Варфоломеев, Консетов, Нитче, Поляков, Ратнер, Смирнов, Тумаркин, Харьков

МПК: C08J 3/12

Метки: полимера, порошка, термопластичного

...получение порошка с узким распределениемпо размерам частиц и понышение произ"50водительности процесса,Цель достигается тем, что в способе изготовления порошка термопластического полимера потоку расплаваполимера придают Форму полого цилинд- эра и распыление его осуществляютструей газа, направленной на внутреннюю поверхность образованного расплавом цилиндра. При этом расплав поли.мера может быть насыщен вспенивающимагентом.60П р н м е р 1. Продавливают расплав полиэтилена низкой плотности синдексом расплава 2,0 г/10 ф черезкольцевую фильеру, в результате чеговыходящйй из фильеры поток расплава 65 приобретает форму полого цилиндра, н, направляя струю газа перпендикулярно на внутреннюю поверхность полого ци" линдра, производят...

Номер патента: 994195

Опубликовано: 07.02.1983

Авторы: Гельман, Тахвель, Тумаркин

МПК: B23P 19/027

Метки: автомат, запрессовки

...корпус ролика 26.Конечное положение запрессовочной головки определяется датчиком 32, который подает команду на отвод штока 7 и подпружиненного плунжера 9. Под действием пружин 11 губки 12 этом средняя секция выполнена издвух частей, подвижно установленныходна в другой.На Фиг,.1 изображен предлагаемыйавтомат, общий вид, на фиг.2 - вид Афиг.1, на фиг.З - разрез Б-Б фиг.1, 5схема подачи вкладышей различных диаметров, на фиг.4 - разрез В-В фиг.З,схема установки вкладыша в ползушку, на Фиг.5 - схема расположенияподающих лотков.Автомат содержит смонтированныена станине 1 ложемент для роликовв виде установочных столов 2 и 3 сзахватными призмами 4, связанными сприводом 5, установленные соосно 15по обеим сторонам ложемента силовыезапрессовочные...

Номер патента: 960693

Опубликовано: 23.09.1982

Авторы: Окулов, Порожняков, Рапопорт, Тумаркин

МПК: G01V 1/36

Метки: подавления, сейсмических, сигналах, шумов

...вход которого соединен с последней ячейкой стекового ЗУ 1,Устройство работает следующим образом.Просмотр сигналов в скользящем временном окне осуществляется с помощью стекового ЗУ 1 бункерного типа емкостью И слов. Запись в его первуюячейку очередного операнда вызывает проталкивание содержимого стека, т.е. сдвиг вправо на один шаг всехзранимых операндов, а содержимое последней ячейки (номер И). выталкивается, если стек заполнен.Считывание данных может производиться иэ первой, последней (Номер И) и средней (номер З) ячеек, где 1 И, в частном случае З = Б/2.Блок 2 анализа когерентности про-. изводит вычисления в данном скользящем окне оценок когерентности сигналов текущего возбуждения и ранее накопленных. Технически аппаратурные реализации...

Номер патента: 940319

Опубликовано: 30.06.1982

Авторы: Окулов, Островский, Порожняков, Рапопорт, Тумаркин

МПК: H04B 1/10

Метки: импульсной, исключения, помехи, сейсмического, сигнала

...помехи,Цель изобретения - повышение точности исключения импульсных помех изсейсмического сигнала.Поставленная цель достигается тем,что в устройство, содержащее блок уставок порога, компаратор, выход которого подключен к управляющему входу ключа, введены стековый запоминающий блок,сумматор модулей и блок сдвига, причемвход устройства соединен с первой ячейкой стекового запоминающего блока и ссуммирующим входом сумматора Ыодулей,выход которого подключен к информационному входу блока сдвига, управляющийвход которого соединен с выходом блокауставок порога, выход блока сдвига подключен к первому входу компаратора, вто 35рой вход которого соединен -й (=И/2)ячейкой стекового запоминающего блока:,и с информационным входом ключа,...

Номер патента: 901083

Опубликовано: 30.01.1982

Авторы: Бадин, Круглов, Павлов, Семикозов, Сердюков, Синельников, Супрун, Тумаркин, Ципкис, Яковлев

МПК: B60K 17/00

Метки: гидрообъемная, средства, трансмиссия, транспортного

...камеру 40 золотника 41 и, преодолевая усилие пружины 42, ограничивает рас 3 4ход на выходе из золотника 41. Настройка ограничителя расхода при этомосуществляется регулировкой пружины42, Вход 37 дросселя 38 при такомнаправлении потока жидкости связанпо линии 39 с управляющей камерой40 золотника 41 и по линии 43 с управляемой камерой 44 золотника 36, авыход 45 дросселя 38 - по линии 46 суправляемой камерой 47 золотника 4 1и по линии 48 с управляющей камерой49 золотника 36, в результате чегозолотник 36 открыт полностью и ограничение потока осуществляется золотником 41.При переключении реверсивного распределителя 5 в позицию 50 рабочаяжидкость от гидронасоса 1 поступаетпо гидролиниям 51 - 56 в гидродвигатели 16 - 19 и, далее через...

Номер патента: 872748

Опубликовано: 15.10.1981

Авторы: Борисенко, Вайнер, Вальденберг, Иванов, Кружков, Попов, Тумаркин, Ципкис, Шварцер, Яковлев

МПК: E21B 19/081

Метки: бурильной, податчик

...гайка 1 О либо вращается, либо поступательно перемещается относительно винта 8, либо одновременно вращается и поступательно перемещается. Вра. щение гайки 10 сообщается основному винту 7, который находится в зацеплении с гайкой 9, Гайка 9 вместе со скрепленными с ней салазками 3 движется поступательно вдоль основного винта 7. Поступательное движение гайки 10 через основной винт 7, сообщается основной балке 1 и она 50 В полости основного винта 7 размещен с воэможностью вращения и осевого .перемещения конец дополнительного винта 8. В зацеплении с основным винтом 7 находится гайка 9, скреп ленная с салазками 3, Бурильная машина снабжена замком 11, устанавливаемым в одном из гнезд 12, размещенных Однако при таком конструктивном...

Номер патента: 852920

Опубликовано: 07.08.1981

Авторы: Ваганов, Гаринова, Гурвич, Дамаскина, Дунтов, Евтюков, Поляков, Савченкова, Тумаркин, Шангин, Яковлев

МПК: C09D 5/12

Метки: грунтовочный, порошковый, состав

...Полученный грунтовочный состав выгруПрочность адгезионнойсвязи грунт-ПВХ краска,н/м Прочность адгеэионнойсвязи грунт-стальнаяподложка, н/м Гибкость по шкале ШГпосле выдержки в течение 10 сут. в 20%-ном водном растворе МаОН при 25 ОС, ммСтойкость в 20-ном водном растворе йаОН при25 о С, сут Коэффициент псевдоожижения Показатель текучести расплава, г/10 мин Прочность при разрыве,мн/м П р и м е р 2. В условиях, аналогичных описанным в примере 1, получают грунтовочный состав, состоящий из СЭВА с содержанием 7 мас.% ВА И жают из смесителя и помещают в ванну,где создается псевдоожиженный слой,Подлежащее покрытию иэделие нагревают до 220 С в течение 3 мин и погруОжают последовательно сначала в ваннус псевдоожиженным порошковым грунтовочным...

Номер патента: 837597

Опубликовано: 15.06.1981

Авторы: Гельман, Тумаркин, Шкаликов

МПК: B23B 41/00

Метки: горизонтально-расточный, станок

...Г-образные направляющие 9, Г-образные зажимы 10 и Г-образные прижимы 11 с ограниченныМ ходом от цилиндров 12, В нижней части стойки 5 параллельно ее вертикальной оси установлены направляющие планки 13, взаимодействующие с О установочным штырем 14, который име ется на обрабатываемой детали, На станине станка закреплен кулачок 15. и нижняя опора 16, выполненная в ви де гидроцилиндра. 15Станок работает следующим образом.Деталь 6 вводят опорной поверхностью в зазор между стойкой 5 и Г-образными направляющими 9. При опускании детали 6 она касается верхних наклонных скосов кулачков 8 и отводится в сторону от горизонталь-, ных штырей 7 в пределах зазора между Г-образными направляющими 9 и стойкой 5, а затем проходит над горизонтальными...

Номер патента: 808239

Опубликовано: 28.02.1981

Авторы: Гельман, Зубарев, Тумаркин

МПК: B23Q 3/00

Метки: вспомогательнаяопора, самоустанавливающаяся

...им впадины.На фиг. 1 изображена опора, общий вид; на фиг. 2 - разрез А-А на фиг. 1,.Опора состоит из опорного стержня 1, подпружиненного пружиной 2 и фиксируемого в корпусе 3, выполненного в виде гидроцилиндра конусной втулкой 4 клинового механизма, выполненного в виде цилиндрических роликов 5, взаимодействующих с гидро- цилиндром, снабженным двумя поршнями б, между которыми установлена конусная втулка 4.Работает опора следующим образом.При установке детали 7 опорный стержень 1 перемещается вниз, сжимая пружину 2. После подачи масла в полость 8 поршень б поднимает втулку 4, которая воздействует на ролик 5, а через него на опорный стержень 1, эаклинивая его. При этом ролик 5 опирается на втулку 9. При подаче масла в полость 10 поршень...

Номер патента: 802360

Опубликовано: 07.02.1981

Авторы: Губанова, Ковалев, Кругляк, Лямина, Макухина, Масловский, Смоленская, Тумаркин

МПК: C12P 19/54

Метки: антибиотика, гризина

...осадке проводят с помощью реакции Эльсона-Моргана. Продолжительность стадиивыделения и очистки составляет 10 - 12 мин.Ошибка способа составляет 5 - 7%,Пример 1, Построение калибровочногографика.Готовят основной раствор из эталона гризина с концентрацией 1000 мкг/мл, из которого приготовляют разведения 500 и750 мкг/мл. Далее в ряд центрифужных пробирок вносят по 5 мл каждого разведения.Во все пробы приливают по 1 мл О,1 НС 1и 1 мл 1%-ного раствора молибденовокиг802360 489 8 1 ОА- - тхаг - = ЧД,: - Т 368766 5 1 О Формула изобретения Соответствующая конц.гризина вмкгlмл (пографику) ОптическаяРазведениеплотность 1:8 0,290,425 766 Составитель Т. Тулякова Редактор О. Иванова Техред А, Бойкас Корректор С. Щомак Заказ 10153/32 Тираж 539...

Номер патента: 786063

Опубликовано: 07.12.1980

Авторы: Михайлик, Тумаркин

МПК: H04N 9/31

Метки: проекционная, светоклапанная, цветная

...4 создает изображениепрямоугольных отверстий на самих прямоугольных отверстиях 13 светоделительногоэлемента 3, т.е, при отсутствии записи светвозвращается в источник 1, не попадая епроекционный объектив 9 и на экран 1 О.При наличии сигнала, соответствующегозеленой компоненте изображения, происходит запись на мишени 8. Свет от источника1, отражаясь от зеленого светофильтра светоделительного элемента 3, попадает черезвторой объектив 7 на мишень 8 и при отражении от нее дифрагирует на записи. Дифрагирующий на записи свет проходит через прямоугольные отверстия 13 светоделительного элемента 3, попадает в проекционный объектив 9 и создает зеленую компоненту изображения на экране 1 О.Сигнал, соответствующий сумме красного и синего цветов,...

Номер патента: 750056

Опубликовано: 23.07.1980

Авторы: Авербух, Баева, Вайнер, Мошкин, Павлов, Стрекалов, Тумаркин, Ципкис, Шмалько, Яковлев

МПК: E21B 19/081

Метки: бурильная

...релуктор 10 и муфту 9 сообщается винту 8, который находится в зацеплении с гайкои 11. Гайка 11 вместе со скрепленными с цей салазками 3, бурильной головкой 18 и буровы.ч инструментом 19 движетсц поступательно вдоль винта 8 до тех пор, пока салазки 3 це совершат свой полный хол по основной балке 1. После окончания бурения шнура лвигатель 7 реверсируется, в результате чего осуществляется обратный хол бурового инструмента 19.При бурении шнуров по лобовому забою балки в исхолном положении раздвинуты так, что основцая балка 1 максимально выдвинута из дополнительной балки 2, замок 15 открыт, а буровой инструмент 19 заменен на более длинный см. фиг. 3). В этом случае максимальный ход подачи инструмента 9 равен сумме хола салазок 3 по основной...

Номер патента: 744131

Опубликовано: 30.06.1980

Авторы: Бодров, Тумаркин, Ципкис, Яковлев

МПК: E21D 9/10

Метки: буровая, каретка

...24 с вилкой 26может быть подвижен, Рычаг 27 неподвижен относительно колонны 9 и посредствомпальца 28 взаимодействует с вилкой 26.Полости 29 и 30 корпуса дополнительного гидроцилиндра 19 синусного кулисногомеханизма 17 подъема рукояти связаны гидрокоммуникациями 31 и 32 с полостями 33.и 34 в корпусе гидроцилиндра 35 (фиг. 14),Полости 36 и 37 корпуса дополнительного гидроцилиндра 24 синусного кулисногомеханизма 18 поворота рукояти соединеныгидрокоммуникациями 38 и 39 с полостями40 и 41 в корпусе гидроцилиндра 42. (С целью упрощения изображения принципиаль.ной гидросхемы, система компенсации утечек и закачки рабочей жидкости в коммуникации 31, 32, 38 и 39 не показана).Поршни-штоки 43, 44 гидроцилиндров 35и 42 связаны между собой...

Номер патента: 682641

Опубликовано: 30.08.1979

Авторы: Каганов, Круглов, Кудряков, Тумаркин, Ципкис, Чернов, Яковлев

МПК: E21B 44/00, E21D 9/10

Метки: буровая, каретка

...работает следующим образом. На месте бурения дизель 4 с пульта управления 28 выключают и производят бурение шпуров. Буровая каретка подключена через штуцер 26 к шахтной водяной магистрали и соединена с шахтной магистралью сжатого воздуха, Вода под давлением (давление регулируют любым известным способом), поступает из магистрали 3 по трубопроводу 22 к гидрораспределителю 19, проходит управляющую камеру 20 и попадает по трубопроводу 23 в штоковую полость 24 приводного цилиндра 13. Давление в штоковой полости 24 повышается и перемещает поршень приводного цилиндра, открывая сливной клапан 12, и загрязненная вода через отверстия в корпусе цилиндра 13 и клапан 13 сливается из скруббера 6, Одновременно выступ 11 рычага 9, опускающийся...

Номер патента: 661467

Опубликовано: 05.05.1979

Автор: Тумаркин

МПК: G06F 17/15, G06F 17/18

Метки: вибросейсмической, информации, преобразования

...функции, вычисляемого в данном цикле. Выход сумматора 6 адресов соединен с адресным входом запоминающего устрой сгва 7 сейсмического сигнала , информационный вход которого подключен ко входу сейсмического сит нала В устройства, Выход запоминающего устройства сейсмического сигнала соединен с информационным входом накапливающего сумматора 5, выход которого через фильтр 8 соединен с выходом устройства.661467 Устройство для преобразования вибросейсмической информации, содержащее эк Работа устройства основана нв топ, порядкового номера экстремального отчто в эвпоминаюшее устройство номеров счета. Номер этого экстремума поступаетэкстремумов помещаются не все отсчеты с выходя блока 3 вентилей И на второйопорного сигнала вибратора 51вход...
