F02B 27/00 — Использование кинетической или волновой энергии заряда смеси в системах впуска или продуктов сгорания в системах выхлопа для повышения степени заполнения или улучшения удаления продуктов сгорания

Номер патента: 1290002

Опубликовано: 15.02.1987

Автор: Давыденко

МПК: F02B 27/00, F02M 35/10

Метки: внутреннего, впуска, выпуска, двигателя, настройки, резонансная, резонансной, сгорания, системы

...такта впуска каждого цилиндра приходит волна давления,а к началу и концу каждого такта. выпуска - волна разрежения. При этомпериод между пиками (экстремумами)волн давления и разрежения составляет приблизительно 90 угла повоьрота коленчатого вала, т.е. периодколебаний в системах впуска и выпуска одинаков, а следовательно, отно312шение длин трубопроводов 1 и 2 впуска и выпуска равно отношению скоростей звука в воздухе и газе,Таким образом, длина трубопровода 2 выпуска должна быть больше дли -ны трубопровода 1 впуска в такомсоотношении, в каком скорость звукав горячем газе больше скорости звукав воздухе. Поскольку скорость звукаа зависит от температуры Т среды,а =ККТ, где К и К - показатель адиабаты и газовая постоянная соответственно,...

Номер патента: 1328566

Опубликовано: 07.08.1987

Авторы: Барсуков, Бородин, Возненко, Высотин, Давыдов, Кирьязов, Шуклин

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...колебательная система, состоящая из коллектора 2 и трубопровода, 3 является резонатором Гельмгольца, собственная частота колебаний столба воздуха в котором определяется по известной зависимости а=с(1)со=с-чскорость звука в воздухе, м/с; круговая частота собственных колебаний, с ;площадь поперечного сечения трубопровода, м-;объем коллектора, м.,общая длина резонансного трубопровода. длина волны в системе цри расчетных оборотах коленчатого вала, м; длина ветви коллектора 2 до наиболее удаленного цилиндра, м;1,65 - 1,85 - коэффициент учета подключения объемов цилиндров к коллектору. скорость звука в воздухе цри То=.=273 К, м/с; абсолютная температура наддувоцного воздуха, К; 5 10 15 20 25 с - скорость звука в воздухе при температуре...

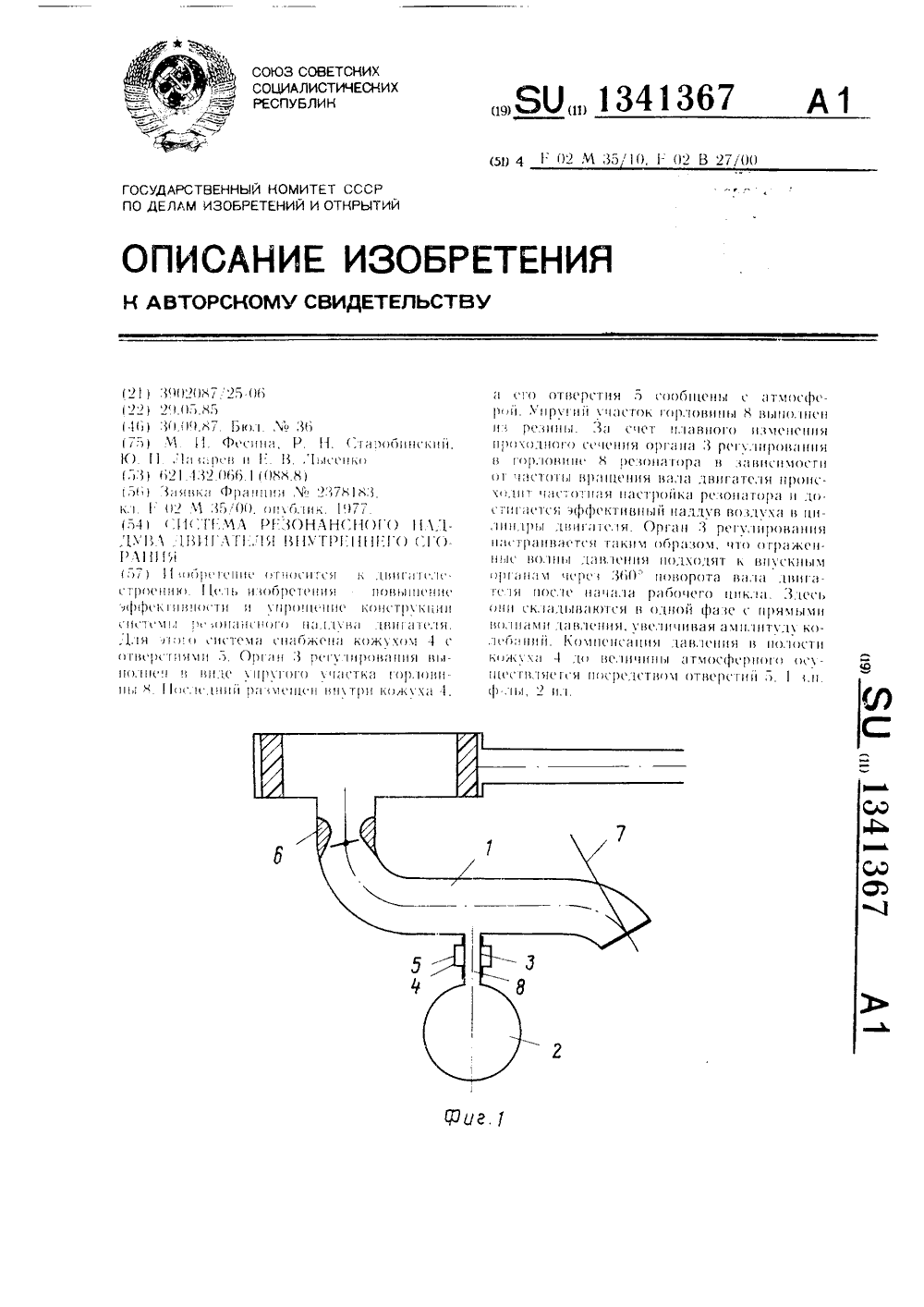

Номер патента: 1341367

Опубликовано: 30.09.1987

Авторы: Лазарев, Лысенко, Старобинский, Фесина

МПК: F02B 27/00, F02M 35/10

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...тру 6 долсоелиц( нд к кг)р 6 н)р(- тцру 6 и вц) скцыы оргдцдч 7 Еилицлров с инс рекрывднИичися ф; (;чи цнлскд Р - и;)тор 2 нолкзн и ц и ре 3 горловицу 8 к тру 6Оргец,3 рглтирвдция р;3(чеиЕец в гор,овиц 8 и выног 1 нен в 13 ил е(." л нрлоГО ус(дткд., рЛИ Лс(ЕСТК Гр,0131 Ь 8 рд:3- чИен вцутри кожукз -, д го отврст(я 6 со 6 шс цы д Гчосферой 5 ируг(ей у чдсток пр,овины 8 чокег 6 ыть вынолцен ирсицы.Е;истс л( д рд 60 гдет сг.1 нци ч ц 6 рд (оы 1 р рз 60 тс .1 визтсгя КО:1(.6 дни 51 вц(.К 3, сц.(,1(3 3СЛ 1 ЬИ НРОЕС(СД Ч И ВНЛ СКЗ ВО внускцые цр дцы 7 Еигц:еров с ицрекры. вднНЕичися фд(дчи е(иыскд, рдсцрострдцян 1- ся но вцлск(и)й тру(с 1, нолоелицсццой к к;)р 6 нрдтору 6 и к п)рдовице 8 резоцд 1)р 3 ),1 С)И.353 .Е ) 311 с 1 Т 0)1 2,...

Номер патента: 1343060

Опубликовано: 07.10.1987

Авторы: Давыденко, Мостаков, Нечаев, Пушкарев, Решетов

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...ресивера. Орган перекрытия связан тягой 11 с рычагом 12 привода рейки топливного насоса 13.Возможный вариант органа перекрытия показан на фиг.2. Тяга 14 через телескопическое устройство 15 подсоединена к рычагу 16, установленному на оси 17 неподвижной стойки 18. Другой конец рычага 16 подсоединен к подвижной стойке 19, установленной на органе перекрытия, имеющей цилиндрическую поверхность такого же радиуса, что и настроенный трубопровод. Заслонка 10 со стойкой 19 через ось 20 крепится к неподвижной стойке 18.Система работает следующим образом. 5 10 15 О 5 30 35 40 45 50 55 При работе двигателя на режиме свысокой нагрузкой тяга 14 (фиг.2)рейки топливного насоса 13 (фиг.1)смещается влено и через рычаг 16поддерживает заслонку 10 в...

Номер патента: 1344924

Опубликовано: 15.10.1987

Авторы: Абдуллин, Вильданова, Воловик, Рудой, Хамидуллин, Шарипов

МПК: F02B 27/00

Метки: внутреннего, выпускных, газов, двигателя, использования, сгорания, энергии

...сопла 2 в соответствующие им диффузоры 3, эжектируют окружающую среду из камеры 4 0смешения. Формула изобретения 1. Способ использования энергиивыпускных газов двигателя внутреннегосгорания путем подачи струи выпускных газов от каждого цилиндра через индивидуальные трубопроводы в камерысмешения и зжектирования окружающейсреды струей выпускных газов, о т -л и ч а ю щ и й с я тем, что, с целью повышения эффективности использования энергии выпускных газов, струюгазов от каждого цилиндра перед эжектированием разделяют на несколько частей, а эжектирование окружающей среды в каждой камере смешения осуществляют расходящимися частями струи газов2. Устройство для использованияэнергии выпускных газов двигателявнутреннего сгорания, содержащее...

Номер патента: 1346831

Опубликовано: 23.10.1987

Автор: Королев

МПК: F02B 27/00, F02M 35/10

Метки: внутреннего, двигателя, работы, сгорания

...внутреннего сгорания и других аналогичных объемных машин.Целью изобретения является повышение эффективности двигателей путем увеличения степени наполнения цилиндров свежим зарядом при помощи использования волн давления во впускных патрубках.На чертеже приведена схема предлагаемой системы впуска двухцилиндрового двигателя.Двигатель содержит по меньшей мере одну пару цилиндров 1 и 2 со смещенными фазами газораспределения (например, на 180 поворота коленчатого вала для двухтактного двигателя), впускные патрубки 3 и 4, впускные органы 5 и 6, перепускной канал 7 и установленный в нем дроссель 8 (рабочий орган) для регулирования количества перепускаемого свежего заряда,Двигатель работает следующим образом.При работе двигателя поршневой...

Номер патента: 1359448

Опубликовано: 15.12.1987

Авторы: Нигматуллин, Сагадеев, Хамидуллин

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, сгорания, эжекционного

...меньшей мере тремя отверстиями13, 14 и 15 для подсоединения к каналу 10 перепуска, к пассивномупатрубку 8 камеры 7 разрежения эжектора 1 и к воздуховпускному каналу 16,10 15 20 25 30 35 40,Система работает следующим образом. При работе двигателя 5 отработавшие газы через выпускной коллектор 4 и ,активное сопло 9 поступают в камеру 7 разрежения эжектора 1. За счет разрежения воздух поступает из воздуховпускного канала 16 через перепускное отверстие 11 золотника 3 и пассивный патрубок 8 в камеру 7 разрежения. Этот процесс разгона воздушного потока происходит в тот момент, когда золотник 3 соединяет воздуховпускной канал 16 с пассивным патрубком 8 через отверстия 14 и 15 в корпусе 12 золотника 3 Затем при вращении золотник 3...

Номер патента: 1359449

Опубликовано: 15.12.1987

Авторы: Еникеев, Зайнуллин, Рудой, Хакимов

МПК: F02B 27/00

Метки: внутреннего, впускная, двигателя, сгорания

...наддува Составитель В.КозловТехред М.Ходанич Редактор М,Бандура Корректор С,Щекмар Тираж 504 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб , д, 4/5 Заказ 6128/33 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4ю 1 13Изобретение относится к машино- .строению, а именно двигателестроению,иоможет быть использовано в двигателях внутреннего сгорания с резонансным наддувом.Целью изобретения является повышение эффективности резонансногонаддува и расширение пределов егоэффектной работы путем повышенияэнергии волны давления, возникающейпри отражении от впускного патрубкакаждого цилиндра при помощи ее повторного отражения от впускного патрубкасоседнего...

Номер патента: 1372078

Опубликовано: 07.02.1988

Авторы: Нигматуллин, Рудой, Сагадеев, Хамидуллин

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, работы, сгорания

...атмосферыи начинается впуск сжатого воздуха иэперепускного канала 2 по импульсудавления перед впускным клапаном цилиндра 4, контролируется давление и,при падении его ниже заданного уров,ня, прекращается подача из перепускного канала 2 с помощью обратного клапана 6 и начинается всасывание воздуха из атмосферы.При этом при работе двигателя имеют место следующие процессы: формируется газоэжекционный поток воздуха при помощи подсоса его отработавшими газами, одновременная установка гаэоэжекционного потока, создание потока всасывания воздуха в цилиндр 4 иэ атмосферы и последующее прекращение всасывания воздуха из атмосферы,причем в гаэоэжекционном потоке после его остановки формируется волна давления и уплотняется воздух в газоэжекционном...

Номер патента: 1373840

Опубликовано: 15.02.1988

Авторы: Гиматдинов, Исламов, Сулейманов, Хамидуллин

МПК: F02B 27/00

Метки: внутреннего, выпуска, газов, двигателя, отработавших, сгорания

...сечений камеры 3 смешения и диффузора 6и ее длина связаны между собой соотношением30где Э - гидравлический диаметр сечения диффузора 6;В, - гидравлический диаметр сечения камеры 3 смешения;1 - длина кольцевой щели,Гидравлический диаметр сечения определяется как отношение соответствующей учетверенной площади сечения к 40 периметру.Система работает следующим образом.Отработавшие газы по трубопроводам 1 через суживающиеся каналы 2 поступают в камеру 3 смешения. При порядке работы цилиндров 1-3-4-2, когда в цилиндре 1 начинается процесс выпуска, до образования струи газа в 50 камере 3 смешения создается повышен ное давление, под действием которого открываются обратные клапаны 4 и камера 3 смещения сообщается с дополнительной камерой 5,...

Номер патента: 1377425

Опубликовано: 28.02.1988

Авторы: Горбачев, Жучков, Хамидуллин

МПК: F02B 27/00

Метки: внутреннего, газоэжекционного, двигателя, наддува, сгорания

...изобретения - повышение на 5дежности системы,На чертеже представлена системагазоэжекционного наддува.Система содержит эжектор 1, выпускной 2 и впускной 3 трубопроводы,золотник с вращающимся в корпусеротором 4, в котором выполнен поменьшей мере один сквозной канал 5.Золотник закрыт с торцов крышками,причем в первой крышке выполнены .впускное окна 6, сообщенное с атмосферой, и выпускное окно 7 серповидной формы, подключенное к впускномутрубопроводу 3, а во второй крышке -перепускное окно 8, соосное с впускным окном 6 первой крышки. Эжектор 11выполнен с активным соплом 9, подключенным к выпускному трубопроводу 2,и пассивным соплом 10, подключеннымпри помощи соединительного канала к 25перепускному окну 8,Система работает...

Номер патента: 1377426

Опубликовано: 28.02.1988

Авторы: Давыденко, Пыжанкин

МПК: F02B 27/00

Метки: внутреннего, двигатель, сгорания

...к подвижной стойке18, жестко установленной на заслонке 10, выполненной с цилиндрической,поверхностью такого же радиуса, что и;ресивер 9. Заслонка 10 со стойкой18 через ось 19 крепится к неподвижной стойке 17.Двигатель работает следующим образом.При работе с высокой нагрузкойтяга 11 смещается и через рычаг 15закрывает заслонку 10. Тяга 12 остается неподвижной, что обеспечиваетсятелескопическим устройством 14Вэтом случае в трубопроводах 4 и 5развиваются резонансные колебанйя, 50осуществляющие волновой наддув двигателя, в результате которого осуществляется дозарядка цилиндров воздухоми обеспечивается нормальное протекание рабочего процесса со сниженным 55 расходом топлива и температурой отработавших газов. При изменении частоты вращения...

Номер патента: 1379476

Опубликовано: 07.03.1988

Авторы: Акимов, Даньщиков, Закржевский

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...Колено установлено с возможностью перемещения его прямолинейных участков вдоль труб и кинематически связано с механизмом б регулирования длины. 30Система работает следующим образом.Воздух от турбокомпрессора 2 поступает в ресивер 1, служащий для сглаживания высокочастотных пульсаций давления, создаваемых рабочим колесом турбокомпрессора, и далее по резонансным трубопроводам 4 через резонаторы 3 попадает в цилиндры двигателей.Под воздействием периодических возмущений, связанных с открытием впускных клапанов цилиндров, в резонаторе возникают вынужденные колебания давления с частотой, в 3/2 раз 45 большей частоты вращения коленчатого вала двигателя. При совпадении этой частоты с частотой собственных колебаний воздушного столба в...

Номер патента: 1379477

Опубликовано: 07.03.1988

Авторы: Носков, Передрий, Яковлева

МПК: F02B 27/00

Метки: внутреннего, воздухоснабжения, двигателя, сгорания

...воздухосцлбжеция цл режимах холостого хода и частичных цлгрузок.Пд чертежс цредстлвлеца схема сис темы воздухосцабжеццл,Система содержит воздухоочиститель 1, соединенный с впускцым плтрубком 2, подключенным к впускному коллектору 3. Впускной коллектор 3 15 подсоединен к цилиндрам 4-7 двигателя, к кото 1 ым также подключен вьЕцуски 0 Й к О.л 1 11 т с 1 е) 8 . еь х 0 Д ц 0 й ф е е 1 ц е ЦКОЛ 1 ЕКТО)Е 110 ДЕ;Л 3 дчец К ДКТИЕЕ НОМУ СОП - пу эжекторл 9, Плссивцое сопло 10 20 ЗЖЕКТОРД . ЕЕОДЕСЛВ 1 ЕЕ 10 ПРП ПОМОИ От сдсьнж щего Е.лцллл 11 к впускному цдтрубку 2, который вьполцец с участкдмц сужецил ц расширения. Отсасывающи 11 канал 1 выполнен в виде трубки, 25 гходцое отверстие которой размещено в стыке участков впускного пдтрубкл 2...

Номер патента: 1384808

Опубликовано: 30.03.1988

Авторы: Акмалов, Вирфель, Галиев, Рудой, Хамидуллин, Шагивалеев

МПК: F02B 27/00, F02K 7/02

Метки: работы, силовая, силовой, средства, транспортного, установки

...установлен с зазором конфуэорнодиффузорный патрубок 11 Установка работает следующим образом. 40Во впускной .трубопровод поршневого двигателя 1 внутреннего сгорания подают воздух, приготовляют горючую смесь и наполняют этой смесью цилиндры. Воспламеняют горючую смесь в ци линдрах и используют работу расширения для привода транспортного средства, Поочередно периодически выпускают отработавшие газы из цилиндров в камеру 3 смешения. При этом в дополнительном канале камеры 3 смешения создается волна разряжения, которая распространяется по выпускной трубе 10 к камере 5 сгорания и далее во впускной патрубок 6. На внешнем срезе выпускного патрубка 6 волна разряжения отражается волной сжатия, которая наполняет камеру 5 сгорания горючей смесью,...

Номер патента: 1390402

Опубликовано: 23.04.1988

Автор: Пушкарев

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...волны развивающихся в нем колебаний относится к так называемым "узким трубам", развитие колебаний в которых не зависит от степени их кривизны.Таким образом, при работе двигателя 6 в условиях, характериэирующихся пониженной плотностью окружающего воздуха, например, при наборе высоты или при повышении температуры возду" ха, когда орган 8 находится в фиксированном положении 9, а заслонка 12, кинематически связанная с органом 8, - в фиксированном положении 14 "Открыто", цилиндры 5 получают дополнительное количество воздуха, что компенсирует до определенной величины падение плотности воздуха в цилиндрах 5 и сохраняет мощность двигателя, близкой или равной ее величине на уровне моря.При работе двигателя 6 в условиях, характеризующихся...

Номер патента: 1402689

Опубликовано: 15.06.1988

Авторы: Круглик, Урусов

МПК: F02B 27/00, F02B 27/02, F02B 29/00 ...

Метки: внутреннего, впускной, двигателя, сгорания, трубопровод

...вращения поток топливной смеси, проходя 40между лопастями 7, оказывает на нихдавление, в результате чего коническая пружина растягивается и отражатель перемещается вдоль оси впускного трубопровода, изменяя его резонансную длину в диапазоне Лоан (см.фиг,1) в зависимости от интенсивности скоростного напора во всасывающейсистеме.Подбор характеристик пружины может осуществляться, например, исходяиз условий приведенной ниже математической зависимости, выведенной избаланса времени прохождения волныво впускной системе:С+Ми 1 С Чь) реп (1 31 Оо 3оел= 2 С6 и где- длина впускного тракта(от впускного окна цилиндра до отражателя), мС - скорость звука, м/с;Ч, - скорость потока, м/с;,- фаза впуска, град,;скачок фазы волны при отражении;К - угол...

Номер патента: 1402690

Опубликовано: 15.06.1988

Авторы: Васильев, Володин, Кузнецов, Поветкин, Решес, Рубинштейн

МПК: F02B 27/00, F02B 37/00

Метки: внутреннего, двигателя, наддува, поршневого, сгорания

...меньшей мере два впускных коллектора 3 и 4 и перепускной канал 5 с дросселем 6. Компрессор 1 установлен на одном валу с турбиной 7, подсоединенной к выхлопному коллектору 8 двигателя 9, Воздухонапорный патрубок 2,компрессора 1 подсоединен к впускным :,трубам 10 и 1. Впускные коллекторы , 3 и 4 объединяют цилиндры двигателя 9 .с равномерным чередованием фаз впус- .ка и подключены каждый к соответствующей впускной трубе 10 и 11. Перепускной канал 5 подсоединен к внут-ренним торцовым стенкам 12 и 13 впускных коллекторов 3 и 4. Дроссель 6выполнен в виде перегородки с отвер, ,стием 4, воздухонапорный патрубок 2,выполнен в виде диффузора, а отношение площади отверстия 14 дросселя 6 к площади каждого поршня не показан) двигателя выполнено...

Номер патента: 1430570

Опубликовано: 15.10.1988

Авторы: Галиуллин, Еникеев, Зайнуллин, Рудой

МПК: F02B 27/00, F02B 37/00

Метки: внутреннего, двигатель, сгорания

...- скорость звука в выпускномпатрубке 6 (на номинальномрежиме),а площадь поперечного сечения выпускного патрубка 6 выполнена в соответствии с соотношением 1; =.(7,3-.8,5) - ., -- ,о где Р - Площадь цодеррчнрго арчадндвыпу екно го лат руб ка 6Е - степень сжатия в цилиНДРФ 111 - относительная длительностьоткрытия выпускного патрубка6 (отношение длительности от.крытия выпускного патрубка6 к длительности рабочегоз 14305цикла на номинальном режиме);71, - рабочий объем цилиндра, соответствующий части объемацилиндра 1, описываемогопоршнем 2 при его перемещении от нижней к верхнеймертвой точкам,Дпя ограничения перемещения подвиж ной перегородки 9 торцы 5 и 7 каналов3 снабжены ограничителями 17.Двигатель работает следующим образом,Волна...

Номер патента: 1460374

Опубликовано: 23.02.1989

Авторы: Дубков, Куракин

МПК: F02B 27/00

Метки: наддува, резонансного

...длины, коллектором 10, объединяющим цилиндры 5 - 7, и трубопроводом 11 резонансной длины, размещенным внутри трубопровода 9, а оси трубопроводов параллельны одна другой.Двигатель может быть выполнен восьмицилиндровым с цилиндрами 2 - 7,12,и 13 (фиг,2) . У этого двигателя коллектор 14 объединяет цилиндры 5 и 6, коллектор 15 - цилиндры 4 и 7, коллектор 16 - цилиндры 3 и 12, коллектор 17 - цилиндры 2 и 13, а трубопроводы 18-21 резонансной длины размещены друг в друге.Система работает следующим образом.В каждой емкости коллекторов 8 и 10 (фиг.1 и 3) и коллекторов 14 -(фиг 2) от всасывающего действия поршней в цилиндрах 2 - 7 (фиг,1 и 3) 0374и цилиндрах 2 - 7, 12 и 13 (фиг.2)двигателя 1 возникают вынужденные колебания столба воздуха (или...

Номер патента: 1460376

Опубликовано: 23.02.1989

Автор: Ценюк

МПК: F02B 27/00, F02B 37/00

Метки: внутреннего, двигатель, сгорания

...30 закрытия золотником 7 канала 15, начало 31 открытия секторым углублением 20 золотника 7 газоприем ГО 11;труОка 14, коР 1 32 закрытия сРкторным углублением 2 О золотцика 7 патруб.ка 14, цзчзло 33 открьтия золотником 7 80:духо 3 ус коп канала 13, коцец 34 зс кр ьт я 30,От и ко 1кяс 3.11 1 3.)Вигзтс, рзботас следуоцим 001;ззом ВО Врсмя Продувки 8 цижцсй части цц.ицдрзПкрлваотся оргацы 3 впуска Воз.хз ц Окс 3 5 Вцускз-Выпуска и ОрГЯы 4 иыцуска гзз(8. В это время в золотнике 7 ткрьты БоздуховпускОЙ и Боздуховьпускцц кзцз,ы О и 3, газоцриемцый кз- ал 15 и Гз:308 Иусой цатрубок 16. (:Жзтый 30;3,ух цз ВоздухИ(зпорцого патрубка 1 туроокомцрсссорз 12 поступает в кзнз, 1 О и срез 01( 80 Ои 1 зиял 18 в циицдр 1. ,.)кз- ТЫИ ОЗ.( Х, гОСТ)...

Номер патента: 1477919

Опубликовано: 07.05.1989

Авторы: Астахов, Куцин, Угодников

МПК: F02B 27/00, F02B 35/00

Метки: внутреннего, двигатель, сгорания, четырехтактный, четырехцилиндровый

...остаточных газов.Центральное отверстие 8 золотника 7 сообшено с радиальным каналом 15. Привод золотника 7 выполнен в виде кинематической связи с валом 9 отбора мощности и с передаточным отношением 1:4. Пассивное сопло 14 эжектора 6 сооб 1 цено с центральным отверстием 8, а радиальные каналы 15 золотника 7 выполнены с возможностью поочередного сообшения с каналами 5 отсоса остаточных газов из цилиндров 4.Двигатель работает следующим образом.Поршни 1, перемещающиеся в цилиндрах 4, совершают такты впуска воздуха, сжатия, расширения и выпуска газов в газовыпускной коллектор 2, Энергия сгорания топлива передается на вал 9 отбора мощности. Отработавшие газы из коллектора 2 через выходное отверстие 13 поступают в активное сопло 12 эжектора 6,...

Номер патента: 1516609

Опубликовано: 23.10.1989

Авторы: Козьменко, Пушкарев

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...своими пучнос- ЗОтямиКак видно из фиг. 5, для полуволновой настройки 16 крайние цилиндрыдвигателя находятся в зоне большихдавлений, чем цилиндр, наиболее уда 35ленный от стенки в устройстве с четвертьволновой настройкой 15. Объясняется это тем, что полуволновая настройка состоит из двух четвертейволны, как бы пристыкованных друг к 4 Одругу своими пучностями, чем обеспечиваются большая по протяженностиэона максимальных давлений в пучности, а следовательно, и большая пологость волны. Если в известном устройстве.подача рабочего тела к цилиндрам происходит по трубопроводу с одной стороны, то в предлагаемом устройстве подача рабочего тела идет поодному трубопроводу, но с обеих сторон, так как оба конца трубопроводаоткрыты.При...

Номер патента: 1537849

Опубликовано: 23.01.1990

Автор: Дмитриев

МПК: F02B 27/00

Метки: внутреннего, выпускная, двигателя, сгорания

...выпускной системы, последовательно трансформируемые один в другой при изменении режима работы двигателя.При высоких частотах вращения коленчатого вала, когда обеспечиваютсямаксимальные значения крутящего момента и мощности двигателя, выпускотработавших газов осуществляется повыпускной трубе 1 непосредственно врасширительную камеру 10 и далее ватмосферу, При этом обе заслонки 7и 8 закрывают торцы 5 и 6 резонансного канала 4.При понижении частоты вращения коленчатого вала двигателя для снижениясоб твенной частоты колебаний выпускной системы и обеспечения эффективной 55работы лнигателя на средних и малыхчастотныхращ вия открываются однаили пве ,зонтики, Если открыта одна заслонка 7, а вторая заслонка 8 закрыта, резонансный канал 4...

Номер патента: 1548484

Опубликовано: 07.03.1990

Авторы: Дубков, Куракин

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...также вводят в этот преобразователь. После анализа сигналов от обоих 4 О двтчнков в преобразователе вырабатывается сигнал, передаваемый на привод (не показан).органа 9 В зависимоти от положения этого органа жидкость либо подают, либо сливают из 45 резонансной емкости, изменяя ее объем.1(ак известно из теории акустики, собственная частота колебаний столба воздуха в системах, подобных описанной, определяется по известной зави-.симостии3где 7 - объем резонансной емкости,м551 - длина трубопровода, м;Б - площадь поперечного сечениятрубопровода, м;С - скорость звука, м/с; круговая частота собственныхк ол еб аний, 1/с 1Резонансная емкость в предлагае"мой системе выполняет роль резонатора Гельмгольца, одно иэ свойств которого заключается в...

Номер патента: 1562491

Опубликовано: 07.05.1990

Авторы: Абрамов, Хамидуллин, Шарипов

МПК: F01P 5/08, F02B 27/00, F02B 33/00 ...

Метки: внутреннего, двигатель, камерной, кривошипно, продувкой, сгорания, четырехтактный

...проходит по продувочному каналу 6 в полость коробки 3 газораспределительного механизма, оставляя масло на распределительных валах и ихопорах и охлаждая распределительныевалы и клапаны. Далее смесь по патРубку 9 поступает во впускной коллекСоставитель НТехред М,Хода тор 4 и засасывается в цилиндр. Послесгорания смеси в цилиндре 2 импульсывыхлопных газов из цилиндра 2, проходя по выхлопному коллектору 5, поступают в активное сопло 11 эжектораИстекая из активного сопла 11 выхлопные газы подсасывают через пассивноесопло 12 охлаждающий воздух, которыйпроходит по внутренней полости 13 ко"жуха 10 и охлаждает цилиндр 1 и коробку 3 газораспределительного механизма.Смазка деталей газораспределительного механизма и их охлаждение, а , также...

Номер патента: 1566061

Опубликовано: 23.05.1990

Автор: Астахов

МПК: F02B 27/00, F02B 35/00

Метки: внутреннего, двигатель, сгорания, четырехтактовый, четырехцилиндровый

...газов, которые снабжены органами 10 перекрытия, выполненными ввиде клапанов, и золотник 11, снабженный дисковой вращающейся шайбой12 и неподвижной шайбой 13. Выход выхлопного коллектора 4 выполнен в виде активного сопла 14 эжектора 15,пассивное сопло которого выполнено ввиде отводного патрубка 15, подключенного к полости 17, размещенной наддисковой вращающейся шайбой 12, Каналы 9 отсоса отработавших газов каждого цилиндра выполнены разветвленнымипричем ветви канала 9 отсоса каждогоцилиндра подключены к двум отверстиямнеподвижной шайбы 13 в соответствиис последовательностью чередования .вспышек в цилиндрах. Во вращающейсядисковой шайбе 12 выполнено периферийное отверстие 18, расположенное наокружности, совпадающей с окружностьюразмещения...

Номер патента: 1583647

Опубликовано: 07.08.1990

Авторы: Бурмистров, Галиуллин, Исламов, Мухамедьяров

МПК: F02B 27/00, F02B 37/02

Метки: внутреннего, газотурбинным, двигатель, наддувом, сгорания

...6 и приемные участки дополнительных тру- " 25 бопроводов 5, установленных соосно с выпускными патрубками. 4, выступающих за пределы ресивера 3 и выполненных загущенными с торцов. Газовый ресивер 3 выполнен с боковым каналом 7, перпендикулярным патрубкам 4. Газо- приемное отверстие 2 турбокомпрессора 1 подсоединено к боковому каналу 7 газового ресивера 3, а отношение длины 1 каждого дополнительно-. го трубопровода 5 к длине 1 ц соответствующего выпускного патрубка 4 вы- полнено равным 1/21/3.Двигатель работает следующим образом. 40При открытии органов выпуска газов из цилиндров 6 двигателя в выпускных патрубках 4 образуется волна сжатия, распространяющаяся от цилиндра 6 к промежуточному газовому ресиверу 3, От среза патрубка 4 волна...

Номер патента: 1588287

Опубликовано: 23.08.1990

Автор: Дьюла

МПК: F02B 27/00

Метки: внутреннего, двигатель, заряда, подвода, поршневой, резонансной, свежего, сгорания, системой

...емкость 31 с внутренней полостью цилиндра. На фиг.1 емкость 31 сообщена с цилиндром 1.В этом случае, например, относя-щемся к полному колебательному циклу, средний объем ципиндра 1, сообщающегося с емкостью 31 через впускной клапан 13, соответствует средней алг/ебраической величине мгновенных объемов цилиндра, образующихся в течение угла поворота 240 ф, соответствующего открытию клапана 13. В случае, если длительность открытия клапана 13 меньше, например 200 , необоходимо было бы учитывать изменение объема цилиндра за 200 , Во второй группе цилиндров с промежуточной емкостью 32 сообщен цилиндр 5 и его клапан 17 показан открытым.В ходе практического использования двигателя возможна ситуация, при которой длительность открытия клапанов 5...

Номер патента: 1599568

Опубликовано: 15.10.1990

Авторы: Давыденко, Нечаев

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...и ресивера,мт - число цилиндров;и - номинальная частота вращеДЬния вала двигателя, с- . 35Система работает следующим обра" зом.На такте впуска одного из цилиндров возникает импульс разрежения, который движется к открытому концу впускных трубопроводов 3 и 4, от которых одновременно отражается волной давления.Выполнение трубопроводов в соответствии с указанными выше соотношени 45 ями приводит к тому, что импульс давления не успевает возвратиться к органам газообмена цилиндров 2 до момента их закрытия, В результате возвращения импульса давления соответствует началу такта впуска следующего по порядку работы цилиндра в интервале 2050 поворота коленчатого вала (п.к.в.) после верхней мертвой точки (ВМТ). Подойдя к органам 55Система...
