E02B — Гидротехнические сооружения
Погружное основание для морских буровых
Номер патента: 70964
Опубликовано: 01.01.1948
Автор: Синельников
МПК: B63B 35/44, E02B 17/00, E21B 15/02 ...
Метки: буровых, морских, основание, погружное
...карниз 73. Предмет изобр 1. Погружное основан ских буровых, состоящее рического сосуда с отсек борной воды, о т л и ч т енияе для мориз цилиндми для за- ющееся юру кное основав аявлено Го июля 1947 года и западных ОпуолКонструкции погружных оснований для морских буровых, состоящие из цилиндрического сосуда с отсеками для заборной воды, известны.Отличительной особенностью предлагаемого погружного основания является то, что для скрепления цилиндрического основания с грунтом морского дна применен вращающийся, связанный с ротором металлический цилиндр, нижний торец которого снабжен режущими зубцами.Для разгрузки предлагаемого основания от напряжений, возникающих в процессе бурения, внутрь основания встроена буровая вышка.На фиг,...

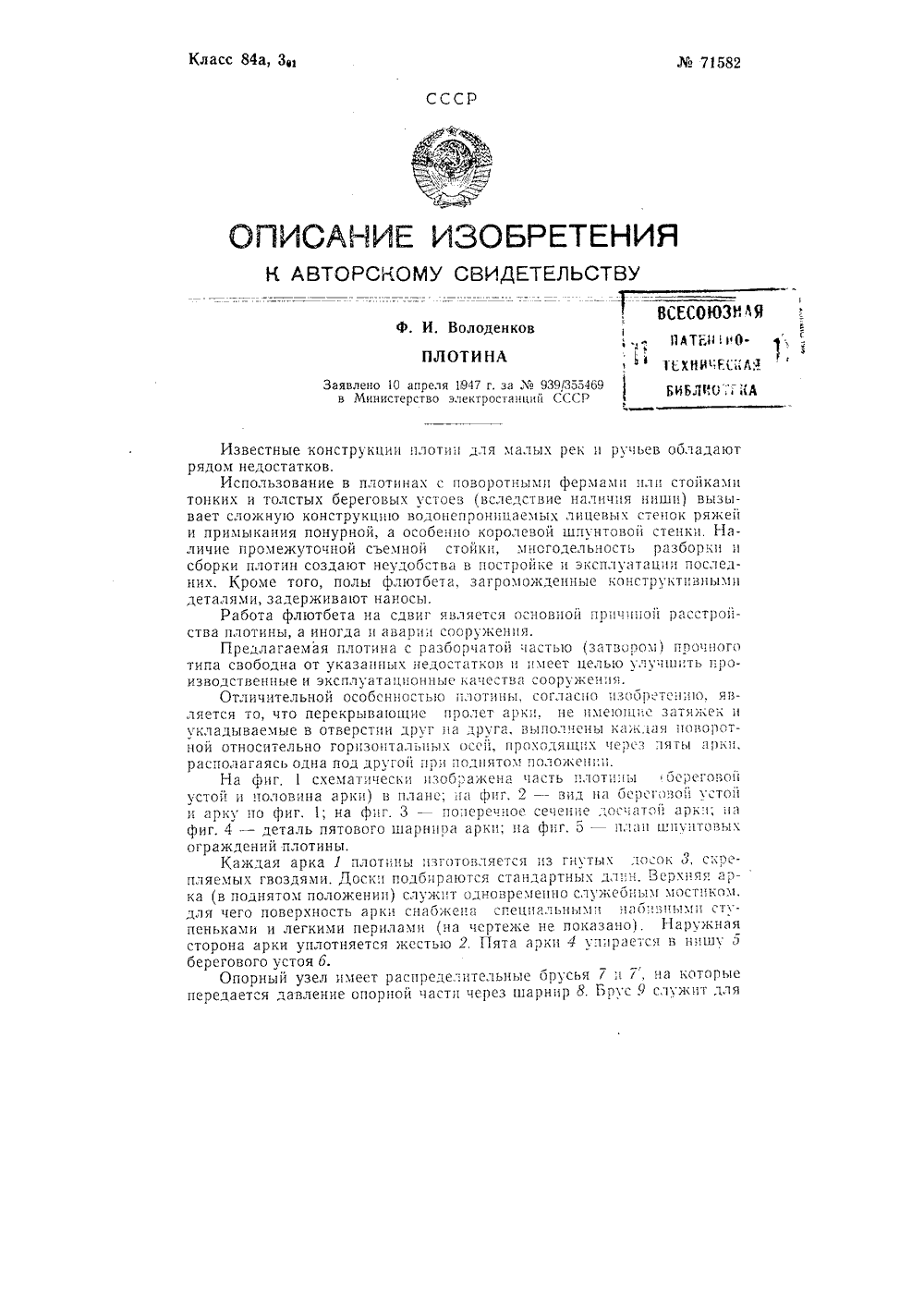

Плотина
Номер патента: 71582
Опубликовано: 01.01.1948
Автор: Володенков
МПК: E02B 7/12
Метки: плотина
...изооражена асть иОти:ы оереговоустой и ПОЛОВина 21 ки) В пл 2 не; на фиГ. 2 - Вид н 1 ОсреГОВОП устоЙи 211 су ПО фиГ. 1; на ф;Г. 3 - ПО;1 срсцное сецение досто 1 арк:1; 1 афиг, 4 - деталь пятового шарнира арки; на фиг, 5 - план ппнтовыхограждений плотины,лКакд 251 аркаплотины ПВГОтов;1 ястся из Гнутых;10 сок о, ск)аспляемых гвоздями. Доски подбираются стандартных длиц. Берхняя арка (В поднЯтом полокенРи) служит Одновременью служебныъ мостикоъ,для чеГО поВерхность арки снаОжепа специал 1 ным нзо:3 ньм 11 ст)пеньками и леГкими перилаи (на чертеже не показано). НарукнаястОрОна арки уплОтняется жестью 2. Пята арки 4 х:1:р;ется В нишберегового устоя 6.Опорный узел имеет распределительные брусьпередается давление опорной части через шарнир...
Пловучее устройство для сбора нефти с водной поверхности
Номер патента: 71934
Опубликовано: 01.01.1948
Автор: Кабанов
МПК: B63B 35/32, E02B 15/04
Метки: водной, нефти, пловучее, поверхности, сбора
...подвешцгающиеся тто бокам суда проъштттталти 33, сттабзкепьт ттаправлтттотттимет кпьтльями 31 Г ттоплазками35 и гпебцымц колесамц-ттагцетателями 36, лопасти 53 которых выполнены эластттт,тт.т тт, Прттезттттктт32 тотетот ттакзтоттттое дцтце 37 сшелями 38 ц коьтрттатмт 39. 1, передней части днища шарнирно прикреплен лист 51, опускаемый и поднимаемый штурвалом 41 через тягу 40, Внутри прием;тика 32 расположены полые, открытые сверху,поперечные перегородки 42 и 43,полости которых сообщаются с наружным пространством через щели44 и 45 с козырьками, Нефтесбор71934 ник 4 б образован задней стенкой приемника 32 и перегородкой 47, на которой шарнирно монтирован поплавок 48, управляющий устьем 49 всасывающей трубы 50.Средняя часть приемника 32...
Судно с компрессорной установкой для волногашения при возведении морских буровых
Номер патента: 71995
Опубликовано: 01.01.1948
Авторы: Ильяшевский, Кершенбаум, Корнев
МПК: B63B 35/00, B63B 39/10, E02B 3/06 ...
Метки: буровых, возведении, волногашения, компрессорной, морских, судно, установкой
...соединенных с компрессорной установкой перфорированных труб имеет целью создание относительно спокойной водной поверхности на участке строительства буровой, независимо от общего волнения моря в данном районе.Сущность изобретения заключается в сл еду 1 ощем.Судно с компрессором или воздуходувной установкой на нем направляется в район строительства,Участок основания будущей буровой оконтуривается системой перфорированных труб, опускаемых ниже поверхности моря на несколько метров. При небольшой глубине моря трубы кладутся прямо на дно; при большой глубине перфорированные трубы подвешиваются к плавающим буйкам на расстоянии нескольких метров от поверхности моря,Затем в трубы нагнетается сжатый воздух, который в виде пузырьков выходит из...
Основание под вышку для бурения на море
Номер патента: 72079
Опубликовано: 01.01.1948
Авторы: Гейман, Катанский, Таурок
МПК: B63B 35/44, E02B 17/00, E21B 15/02 ...
Метки: бурения, вышку, море, основание
...дополнительной пловучести, и колонны под влиянием собственного веса опускаются на грунт,Тем или иным методом производится углубление башмаков в грунт на 0,5 - 1,5 и с тем, чтобы выравнять установку колонн и избежать вымывания грунта из-под башмаков,После установки колонн производится бетонировка башмаков для обеспечения необходимого давления на грунт и устойчивости всей системы,3772079 Фиг, 2 Фиг. 1 Фиг. 3 дактор И. Д, Ти Во время установки колонн и бетонировки башмаков платформа поддерживается на плаву понтонами. По окончании бетонировки, путем затапливания и продувания понтонов, производится выравнивание платформы, после чего она закрепляется на колоннах, Излишне выступающие части труб срезаются в уровень с платформой. Понтоны...
Устройство низового заграждения шлюзов
Номер патента: 73326
Опубликовано: 01.01.1948
Автор: Козлов
Метки: заграждения, низового, шлюзов
...ця фиг. 2 - вцд устройства в поперечном разрезе по А-А на фцг. 1; ца фцг, 3 - вид устройства Впоцсрсч:ом разрезе цо Б-Б ца фиг, 1; ца фиг. 4 - вид расположенного впролете цппа в пляпе.Прсдлагаемзс 1,стройство низового заграждения шлюзов состоит изцельного подъемно-выдвижного щита 1, берсговой ниши 2, моста 3 ивспомогательны.; механизмов, слу)кащцх для подъема и передвиженияшита.В цсрабочих условиях щит стоит своими боковыми катками 4 на)сл сях, уложсицьх ця сецияльных Выст иях д В стенках ниши 2. ШцтПОдвец 1 ец к тележке 17, КОторяя, передВиГяясь по ОстГ 3, производит цядвижку щита.Опускацие шита в иаз 7 производцтс 51 прц помо 1 цц леоедки 8 и оло- КОВ 9.Опущенный и рабочее положение шцт, опираясь катками 10 ца ца 1(лоццук) пОд 1 шк",...
Способ закрепления оползневых масс
Номер патента: 73805
Опубликовано: 01.01.1948
Автор: Славянов
МПК: E01C 3/04, E02B 3/12, E02D 17/20 ...
Метки: закрепления, масс, оползневых
...в грунт, цемснглппи оползпсвы.; масс и соЗ;лиии, такГм ООря 301, сстсстВсппоО коптро01)ся.Хп:)исскаЯ Оснвл спосоОс злклОссстс 51 В НРОНОРцпон(1,пной ЗлвпСИМОСТИ КОГИ 1 ЕСТВЯ )ЯсГс)ОЭеНГОГО Б Б:10 ИЗВССТП 5 Кс 1 ОТ СОД(.РЖЯНИ 5 Б воде углекислого газа СО.С,сдовс 1 тсг 1 ьпо, ис 1 сыщснисм Во,ы,;ВНГЯ 101 цсйсЯ сРс;п изВ(.стн 51 ков, .; 30) СО мь. 1;сгНсИБГсм рлстпопенпс СЯСО, в водеРс)ст)орспие иро(Скоит по следу)опсЙ оорл;пм( Й релкпп)1: Сл(,Г)аНаО .СО., Са 1 НСОд) а175 МОЙ ПРОЦЕСС ПРОИС.ОДТ В НСПОСРГ;1 СТВСГП 10) ОГ 1 ИЗОСТИ С МЕСТОМ насыщения, а при удалении раствора о- поссс.пего рав)Овесие сменс)СТСЯ ВГ 1 ЕВО И В ГРМПТ ОТ,1 ЯГЯЕТС 5 Сс)( . 1 Ли. ООРЛЗ 01, В РСЗ)ЛЬТЯТС оораНОГО процсссл проис)(одит цс(спг(11 п 5 11 ь 1 ГГык поро()...
Пловучий волнолом
Номер патента: 73981
Опубликовано: 01.01.1949
Автор: Сергеев
...ерез якорные ределенном п Пловучии волнолом фиг. 1 и 2), предназначенный для ограждения открытсй экватории порта, состоит из нескольких рядов 1 понтонов связанных между собой гибкой шарнирной связью 3 в один плац а юший массив.каждый понтон снабжен зигзагообразным подводным экраном 4 для гашения энергии волн, причем заглубление экраиоь увеличивается и каждом ряду понтонов по направ,спио двикения морской волны (от аветрецной к подветренной стороне волнолома) .11 лоскости зигзагообр азцых подводных экранов должны иметь определенное положение относительно направления волны и 45 и 63,обуславлиьающ гашения ее энеСвязь волно ществляется пр пропущенных ч понтонов, в оп ном положении(ек и осурей о, люзы стояцдмет изобрет пгй волнолом, состояеих...
Способ и устройство для гашения волн
Номер патента: 73994
Опубликовано: 01.01.1949
Автор: Лялин
...или нескольких) сеть будет производить маятниковое движение. При этом продольные нити будут разрезать круги движущейся воды. Предмет изобретения 1 Способ гашения волн при помощи сети, отл и ч а ю щийс я тем, что сеть приводят в возвратно-поступательное движение в плоскости натяжен я сети. Для выполнения этого способа в крайних пунктах участка предполагаемого расположения устройства (волнолома) устанавливаются опооы 1. Конструкция их выбирается в зависимости от местных условий (ряжевая, свайная, пловучая и т.д.).Между опорами натяг вается сеть 2, желательно металлическая, шириной, равной высоте волны.На одной из опор устанавливается двигатель 3 с механизмом, приводящим сеть в движение, а на второй опоре прикрепляются два блока 4,...
Отбойное приспособление для причалов
Номер патента: 74476
Опубликовано: 01.01.1949
Автор: Глик
МПК: B63B 59/02, E02B 3/06
...но ц в вертикальной плоскости, благодаря чему условия работь причалив значительно улучшаются. Предметом изобретения является отбойное приспособление для причалов, удлиняющее срок цх службы,На фцг. 1 схематично изображена стенка причала с предлагаемым отбойным приспособленцем; ца фиг. 2 и 3 - формы выполнения резиновых блоков отбойного приспособления,Резиновые блоки 1 укрепляют между привальцым брусом 2 и степкой т причала и снабжают продольными и поперечными пропилами (фпг. 2) или выполняют их зубчатыми (фиг, 3),При такой конструкции отбойного приспособления резина изнашивается меньше и приспособление амортизирует усилия, направленные Предмет изобретения 1. Отбойное приспособленце для причалов, отличающееся тем, что между...
Устройство для осушения грунтов
Номер патента: 74573
Опубликовано: 01.01.1949
Автор: Костиненко
МПК: E01F 5/00, E02B 11/00, E02D 3/10 ...
...материал более мелкопористый, чем осушаемый грунт, например, кварцевая пыль, минеральное волокно, торф и тому подобный.2. Форма выполнения устройства по п. 1, отличающаяся тем, что для отвода воды снизу, под слоем мелкопористого материала, уложена дренажная труба,3, Форма выполнения устройства по п, 1, отличающаяся тем, что, с целью отвода воды из мелко- пористого материала путем испарения ее, слой этого материала выведен нг дневную поверхность. Для осушения грунтов предлагается применять пористый водопоглощающий материал, уложенный в канаву или другое подобное углубление в грунте, которое необходимо осушить. Этот материал должен быть более мелкопор истый, чем грунт, подлехка 1 ций осушению, например, кварцевая пыль,...
75007
Номер патента: 75007
Опубликовано: 01.01.1949
МПК: E02B 3/02
Метки: 75007
...И ВЗВСГНСННО Н Воде )ГВССЬГ, обСССНГГСто 011 ст я.011 струспапрявляющих Гцитов, использу)ощих энергию текущей воды.Коли ест;0 рязмывных тр.о 1 ня.;стр их согсл н расход ВОВ тяк же, КГи ко;ичсст 110 и рязк 1 ерь ст; усн 11 пр 11 вл 5110 щих Гитой В к 1 к)105 крылс Опрс;Гсл 5110 тся н 11 Основании з 1 данныхсхнико-эконОмнчсских показателен и местных условии.Г 1 онтонныс крылья б, на которых монтируются металлические трубоп 10 воды гидрокОниторов б, размывные трбы о и стр 5 енаправля 10- 1 ц 51 е щиты 4, состоят из спаренных понтонов 7, соединсн 11 ьГх в каждом75007крыле общей фермой 8 с шарнирным креплением 9 к корме самоходного судна. Фермы крыльев оборудуются ходовым мостиком 10 для рабочего персонала. Каждая пара понтонов прикреплена к...
Способ образования вихревой воронки в верхнем бьефе гидротехнических сооружений
Номер патента: 75062
Опубликовано: 01.01.1949
Автор: Фокеев
МПК: E02B 15/00, E02B 8/02
Метки: бьефе, верхнем, вихревой, воронки, гидротехнических, образования, сооружений
...ю щ и й с я тем, что в верхнем бьефе перел донным отверстием устанавливают узкий щит приблизительно перпендикулярно напр авленичо потока н вертикально длинной стороной,Предлагается способ образования вихревой воронки в верхнем бьефе гидротехнических сооружений, направленной в донное отверстие, с целью пропуска через него плавающих тел, образования размыва, уда. ления наносов и т. п.Фиг. 1 и 2 схематично изображают продольный разрез гидротехниче. ского сооружения с вихревой воронкой, образованной в верхнем бьефе по предлагаемому способу.Со стороны верхнего бьефа, перед донным отверстием 4 гидротехниче. ского сооружения 3 устанавливается узкий щит-вихреобразователь 1, плоскость которого перпендикулярна на. правлению потока. Наличие щита...
Пловучая установка для сбора нефти с водной поверхности
Номер патента: 75126
Опубликовано: 01.01.1949
Автор: Тузов
МПК: B63B 35/32, E02B 15/04
Метки: водной, нефти, пловучая, поверхности, сбора
...вращаемый барабан, к боковой поверхности которого примыкает скребокдля отвода в приемник нефти, захвачеш 1 ой этой поверхностью,Ча фцг. 1 схематично изображенвид предлагаемой установки сбоку;на фиг. 2 вцд установки сверху.На корпусе пловучей установки 1монтцроцацы отстойник 2, двигатель3, лебедка 4 и насос 5. К нему жеприкреплен позоротцый вылет б, наконце которого находится барабан7, выполненный в виде поп.павка и;т 511 ттыц мсшкОВИНОй. Ь, Ооковоповерхности барабана 7 примыкаетскребок 8, при помощи которогонефть отводится в нефтепрцемник 9.Последний смонтирован па том жеповоротном вылете 6 и сообщаетсяс корпусом пловучей установки 1прц помощи г 51 бкого шлага 10.ВО врез 5 раооть 51,10 втй стацовкц барабану 7 сообщается вра 1...
Устройство для предупреждения аварий гидроэлектростанций и тому подобных установок при разрыве напорного трубопровода
Номер патента: 75297
Опубликовано: 01.01.1949
Автор: Сараджев
МПК: E02B 9/06
Метки: аварий, гидроэлектростанций, напорного, подобных, предупреждения, разрыве, тому, трубопровода, установок
...3) - схему мостика Уитстона.Для компенсации температурных влияний на замкнутые пространства пьезометрических трубок материал и величина сопротивлений в схеме с реостатами подбираются с таким расчетом, чтобы с изменением температуры соответственно изменялась и сила тока в цепи диференциального реле, С целью исключения температурных влиян.и, вместо ртутных пьезометров могут быть использованы специальные реле давления. пли манометрические реле, связанные механически с переме; - ными ресстатами 7 и 8 в цепи дпференциальной защиты (фиг, 4). При необходимости компенсации ко. лебанпи уровня верхнего бьефа устанавливают поплавок 9, изменяющий электрическое сопротивление плеч дпференциальной защиты в за 73375297 73 висимости от положения...
Водопропускное устройство гидротехнических сооружений
Номер патента: 75350
Опубликовано: 01.01.1949
Автор: Машкович
МПК: E02B 7/42
Метки: водопропускное, гидротехнических, сооружений
...изобретения заключается в том, что в верхней части отвер. стия устроен выпуклый в сторону нижнего бьефа козырек, с целью расширения потока в соответ:твии с шириной канала.Кроме того, применен криволинейный затвор, служащий для регулирования расхода потока и выполняющий функции козырька.На фиг. 1, 2 и 3 чертежа изображено предлагаемое устройство сопряжения затопленных отверстий водослива с нижним бьефом при помощи расширяющегося канала (раструба), представляющего собой криволинейный,в плане козырек 1 фиг 1 (затвор или диафрагму), устанавливаемый перед расширением в верхней части отверстия.Криволинейное очертание козырька создает при затопленном отверстии равномерное расширение потока и распределение его энергии ф 6 ф по...
Гидроэлектростанция
Номер патента: 76055
Опубликовано: 01.01.1949
Автор: Лаупман
МПК: E02B 9/00
Метки: гидроэлектростанция
...агрегата и турбинной шахты 1 в среднем бычке, имеющем обтекаемую форму. По обе стороны бычка симметрично располагаются два одинаковых сифонных водосброса 2.Возможны и другие варианты размещения сифонных водосбросов в плане, предусматривающие смещение агрегата с оси блока в сторону одного из основных бычков. При этом в каждом блоке станции размещают или по одному односторонне расположенному сифонному водо- сбросу, или же два водосброса по сторонам смещенного с оси блока среднего бычка. В зависимости от напора установки и высотного размещения ее элементов, располагаемые на перекрытии спиральной камеры сифонные водосбросы могут иметь или высокий порог, лежащий на уровне напорного горизонта или несколько выше его. В этом случае затвор не...
Шлюзовая камера для передачи лесоматериалов с верхнего бьефа на нижний
Номер патента: 76062
Опубликовано: 01.01.1949
Автор: Никулин
МПК: E02B 8/08
Метки: бьефа, верхнего, камера, лесоматериалов, нижний, передачи, шлюзовая
...регулирования формирова ния пучков и передачи их в нижнюю часть камеры в верхней части камеры со стороны плотины предусмотрено водосбросное окно 5.В нижней части камеры для выхода на нижний бьеф предусмотрено выходное отверстие б, Окно б и выходное отверстие б снабжены поворотными вокруг горизонтальной оси воротами 7 и 8.Открывание и закрывание ворот 8 производится при помощи троса 9 и штурвала 10,Процесс шлюзования через камеру состоит в следующем.Сплавляемая щеть бревен с потоком воды скатывается в камеру и на кронштейнах 3 под действием воды и собственного веса формируется в пучок, Затем пучок обвязывают проволокой или цепным комплектом и заполняют камеру водой75776062 Редактор В. В. М нов до самого верха, поднимая ири этом пучок с...
Устройство водонепроницаемой завесы из замороженного грунта в основании гидротехнических сооружений
Номер патента: 76239
Опубликовано: 01.01.1949
Автор: Филиппов
МПК: E02B 3/16
Метки: водонепроницаемой, гидротехнических, грунта, завесы, замороженного, основании, сооружений
...в грунте уложены .нагревательные устройства, которые, поддерживают в контактной зоне положительную температуру, образуя в ней слой талого грунта.Наличие талого грунта под подошвой обеспечивает нормальные условия работы сооружения.Нагревание может производиться электрическим путем или путем прокладки, нагревательных труб, через которые по мере необходимости подается горячий раствор хлористого кальция (применяемого для основного замораживания). едактор В, В, Мнтрофанов Отв. редактор М, М. Аккш 3 аявлеко 25 апреля 1917 года аа,14 ЪУправление подогревом может быть полностью автоматизировано, особенно при применении электро- прогрева, установкой ограничителей температуры, позволяющих автоматически включать электроэнергию при понижении...
Способ возведения намывных плотин
Номер патента: 76354
Опубликовано: 01.01.1949
Автор: Кузьменко
МПК: E02B 7/06, E02D 17/18
Метки: возведения, намывных, плотин
...А.При пропускании через цепь электрического тока вода будет отжиматься лз массы разжиженногогрунта в пруд-отстойник к катоду,а частицы глины будут при этомперемещаться по направлению каноду,Э Затем вода из пруда спускается и по истечении некоторого времени, определяемого по состоянию влажности грунта и его уплотнения у анода, выключается катод К и включаются катоды Кг, расположенные у боковых опорных призм Б. При этом влага, оставшаяся еще в ядре, будет отниматься к катодам Кг и выходить через дренаж наружу.По мере увеличения высоты плотины, катод К, перемещают вверх или, оставляя этот электрод на месте, присоединяют его к аноду, а в качестве катода К 1 укладывают новый электрод.Так как в дренажи, расположенные у 1 боковых опорных...
76506
Номер патента: 76506
Опубликовано: 01.01.1949
Метки: 76506
...толщиной 7 - 10 ми), вращающийся в вертикальной плоскости на дужках 2. При длинном затворе (более 5 м) клапан должен быть разрезным по длине и состоять из нескольких частей. Дужки привариваются через отрезки балок 3 к затвору, На последней дужке установлены усиливающие ребра жесткости 4. При постановке затвора на место клапан под напором воды займет горизонтальное положение и прижмется к нижней плоскости забральной балки 5 и тавру балки 3. С целью предохранения угла балки от выкрашивания он обрамлен железом б. Для предохранения от ударов бревен ставится отбойный уголок 7.При поднятом затворе и безнапорном состоянии клапан находится в открытом положении (на чертеже изображено пунктиром). При опускании затвора под действием...
Устройство понура плотины
Номер патента: 76521
Опубликовано: 01.01.1949
Автор: Руденко
МПК: E02B 8/00, E02D 31/00
...устройство понура плотины, в,которой часть понура, расположенная выше наинизшего горизонта воды верхнего бьефа, ограждается вспомогательными водоудерживаюгцими дамоами 1 (фиг. 1 и 2), за которыми для защиты понура от промерзания сохраняется и при необходимости искусственно поддерживается слой воды 2 определенной глубины. Вспомогательные дамбы могут представлять собой систему отсеков 3, 4 и 5, задерживающих воду на разных отметках в соответствии с профилем понура.Предлагаемое устройство можно комбинировать с системой обычной защиты понура от промерзания песчаным слоем, причем комбинированная защита рекомендуется для понуров, имеющих участки с крутым поперечным уклоном, с целью уменьшения высоты водоудерживающих дамб. Устройство понура...
Ряж
Номер патента: 76615
Опубликовано: 01.01.1949
МПК: E01D 19/02, E02B 3/06
Метки: ряж
...щитДля увеличения простжесткости сооруженияблоки снабжаются раскоВ сооружении блоки рс перевязкой швов меж роницаемоами.ранственнойнекоторые саами 4. азмещаются ду ними,едмет изобретения оков, со- личаю- повыше- оставляюпри попо всей есеч ения скосами. 739 В предлагаемом ряже все сооружение собирается из отдельных прямоугольных блоков, составленных из брусьев, связанных в местах пересечения сквозными болтами,На фиг, 1 и 2 предлагаемый ряж показан в двух проекциях.Брусья 1 и 2 для блоков с отверстиями для пропуска болтов 3 изготавливаются на заводе. Сборка блоков происходит на месте строительства;или на заводе.Размер блоков определяется их весом, который лимитируется мощностью грузоподъемных механизмов на строй,ке.Процесс возведения...
Водосливная земляная плотина
Номер патента: 77032
Опубликовано: 01.01.1949
Автор: Гордиенко
Метки: водосливная, земляная, плотина
...гидродинамических сил,действующих в нем при переливеводы через гребень плотины. Этойже цели служит и экранированиеверхового откоса и гребня плотины,Поверхность низового откоса игребня плотины, по всей ее площади, прикрывается зернистым фильтром 9 (обратный фильтр), пригруженным сверху слоем каменной наброски б, Мощность этого слоя должна быть достаточной для того,чтобы возможные подвижки элементов крепления сливной поверхностине отражались на целостностифильтра,Так как в наброске и фильтре неблагоприятное для устойчивости откоса направление фильтрационногопотока не поддается изменению,общая толщина фильтра и наброскидолжна быть минимальной и не должна превышать 1,0 - 1,5 м,Фильтр 9 и каменная наброска бявляются подготовкой, на...
Причальное устройство для судоходных шлюзов
Номер патента: 77269
Опубликовано: 01.01.1949
Автор: Эндер
Метки: причальное, судоходных, шлюзов
...Размеры противовеса,и поплавка таковы, что при статическом уровне горизонта воды в шлюзовой камере тележка находится в покое, так как стремление противовеса (более тяжелого, чем тележка) поднять тележку уравновешивается увеличением веса поплавка при вытягивании его при это и из воды,При подъеме горизонта воды в шлюзовой камере вода, попадая в шахту, поднимает поплавок. Противовес 3 это время опускается и,как более тяжелый, поднимает и направляет тележку вверх. При понижении в шлюзовой камере горизонта воды уровень воды в шахте 8 понижается и поплавок оказывается менее погруженным в воду. В результате происходит увеличение веса поплавка, что при соответствующих размерах поплавка и противовеса достаточно для перемещения последнего...
Устройство для гашения волн
Способ возведения массивных железобетонных или железокаменных сооружений
Номер патента: 77825
Опубликовано: 01.01.1949
Автор: Басевич
Метки: возведения, железобетонных, железокаменных, массивных, сооружений
...7 - 8. При наличии подходящих геологических условийнижний конец стального тяжа 3 может быть прочно закреплен в грунтеоснования, а верхний в массиве оголовка плотины.При повороте верхней части сооружения одним из указанных вышеспособов относительно точки О(фиг. 7) получается сооружение с.приложенной к нему дополнительной силой, равной усилию в стальном тяже.После смыкания частей сооружс.ния зубчатая штраба 4 в месте контакта этих частей заполняется цементным раствором (фиг, 8), а арматура покрывается слоем защитного материала.Высотное положение шва кладкиможет быть различньм и должнобыть выбрано в соответствии с необходимым весом массива.Сомкнутое состояние зазора (фиг.2, 4, 6 и 8) вполне определяет степень предварительного напряженияв...
Волнолом
Номер патента: 78349
Опубликовано: 01.01.1949
Автор: Логинов
Метки: волнолом
...изобрете отличающиися поры имеют конструкющую опускать верхннолома ниже уровня пуска льда и других волнолома яйся тем, ы телеыполнения личающ ры сдела движными Конно Редак. Акншнн редакт В отдельных случаях, например, при возможности срезки сооружения ледоходом и др., возникает необходимость размещения волнолома на различной высоте. С этой целью, в отличие от существующих стационарных волноломов, волнолом предлагаемой конструкции делается подвижным и может погружаться в воду в любое время, когда этого требуют обстоятельства.На чертеже представлена общая схема такого волнолома. Сплошная часть 1 волнолома располагается на телескопических опорах 2.Для облегчения подъемно-опускных операций волнолом разбит на секции, длиною ЗО - 40 м...
Устройство для уменьшения давления льда на плотину
Номер патента: 78359
Опубликовано: 01.01.1949
Автор: Миних
МПК: E02B 7/02, E02D 31/00
Метки: давления, льда, плотину, уменьшения
...45 деревянного смазанного жиром щита, Лед при расширении будет скользить по этому щиту и отклоняться вверх.На чертеже изображена схема означенного устройства.Устройство состоит из деревянных смазанных жиром щитов 1, установленных под углом в 45 на якорях 2 перед плотиной 3.Давление льда 4 при расширении ледяного покрова раскладывается на два направления: по направлению, перпендикулярному щитам, воспринимаемому льдом 5, расположенным под щитом, и по направлению наклона щитов, стремящемуся приподнять лед 4. Щит устанавливается перед наступлением холодов,Степень уменьшения давления льда зависит от типа смазки.Выявление смазок, пригодных для этих целей, может быть достигнуто опытами,Применение описанной конструкции упростит эксплоатацию...
Водозаборное сооружение
Номер патента: 79480
Опубликовано: 01.01.1949
Автор: Липатов
МПК: E02B 13/00, E02B 8/02
Метки: водозаборное, сооружение
...предагаемого водо заборного сооружения закгпочается в следуощем.У отвода в хозяйственный канал 7, который может быть как на правом, так и на левом берегу реки 8, в верхнем бьефе при помоии водораздельной стенки 9 устраивается карман 10.Ширина реки между водораздельной стенкой 9 и берегом реки должна ооеспечивать требуемый расход воды в канал 7 и некоторый расход ее на промывку наносов, что определяется гидравлическими расчетами. При входе воды в канал делает ся плавное закругление входа радиусом г, равным ширине отводного канала. В канале предусматривается регулятор - шлоз с ширинй Ь, - устраиваемый за закруглением,; отстоящий от конца сопряжения криЬ вой с прямой на расстоянии 1= -Угол отвода в канал может быть каким угодно. Ширина Ь...
