Номер патента: 26992

Опубликовано: 31.07.1932

Автор: Потанин

МПК: B03B 5/40

Метки: гидравлических, золота, разработок, шлюзов

...золота.На чертеже фиг, 1 изображает вид предлагаемого устройства сверху; фиг. 2 - видего вразрезе по линии АБ на фиг. 1; фиг, 3 - то же, по линии ВС; фиг. 4 - вид в осевом разрезе видоизмененного устройства.Предлагаемое устройство состоит из боковин а (фиг. 1) между которыми.под некоторым углом к горизонту продольной укладкой брусьев в образуется скат,На некотором расстоянии от начала ската имеется решетка (фиг. 3) образованная узкими поперечными щелями о .(фиг. 1 и 2), служащими дпя отвода нижней части идущего по скату потока вместе с золотом на ниже расположенные сплотки(фиг. 2) или в воронку ы (фиг. 4). Сплотки г снабжены отверстием д, соединенным каналом с американкой е (фиг. 1) на которой и производится съемка золота, при чем...

Номер патента: 36916

Опубликовано: 31.05.1934

Авторы: Городенский, Эндер

МПК: E02C 1/08

Метки: воды, вредных, выходных, галлереях, гаситель, скоростей, судоходных, шлюзов

...входа в шлюз. Кроме того, как показали лабораторные опыты по выбору типа крепления канала, наличие гасителей уменьшает объем размывов вдвое и, примерно, в полтора раза сокращает нх протяженность, Осо. бенно ярко разница в силе, размыва ска-, зывается при работе одной галлереи (случай ремонта одного из щитов водопроводных галлерей). На чертеже фиг. 5 и 6 изображают примерные размеры крепления канала шлюза, разработанные изобретателямн для заданных конкретных условий в случае отсутствия предМожеяных гасителей (фиг. 5) и с этими гасителями (фнг. 6), При этом на чертеже условно обозначены: бетон 4, двоййя мосювая 5, ординарная мостовая 6..Кроме вышеуказанных преимуществ предлежения, благодаря применению гасителей, отпадает...

Номер патента: 40291

Опубликовано: 31.12.1934

Автор: Яценко

МПК: B03B 5/70

Метки: золота, извлечения, помощи, шлюзов

...в виду получить замеддение проноса струей воды породы, осаждающейся на поверхности шлюзов. Возвратно-поступатедьные движения будут побуждать породу, имеющуюся за тра. фаретами, к перемещению вверх по шлюзу навстречу потоку. Так как пески за трафаретами находятся постоянно в движении, т. е, в состоянии разрыхления, то они будут легче обогащаться, благодаря чему облегчается оседание золота на дно; для пловучего золота (71 шариковых Р поступательные движения наподобие сотряса, тельного жолоба от обыкновенного конвейер, ного привода 2 при посредстве обычных про-межуточных передач. При переднем ходе шлюза, качающегося на шариковых опорах 3, и при несимметричной скоростной диаграмме движения, достигаемой в обычных конвейерных установках...

Номер патента: 61409

Опубликовано: 01.01.1942

Автор: Эндер

МПК: E02C 1/06

Метки: двухсторонняя, камер, наполнения, судоходных, шлюзов

...уменьшить сечение галлерей, т. е. получить значительноболее дешевую конструкцию профиля камеры.Схема расположения водопроводных устройств в последнем случае показана на фиг. 5, Здесь галлерея абвг с ответвлением де на всем своем протяжении имеет половинное сечение - ,что тем не менее благодаря двухстороннему питанию галлерей позволяет наполнять камеры в то же время, которое при одностороннем питании потребовало бы сечения галлерей, равное О.Помимо удешевления стоимости сооружения эта система дает существенное улучшение эксплоатационных свойств процесса наполнения, так как одновременное поступление воды в галлерею с двух ее концов значительно уменьшает величины продольных толчков судна, возникающих, как указывалось выше, в начальный...

Номер патента: 63537

Опубликовано: 01.01.1944

Автор: Вяземский

МПК: E02C 1/06

Метки: водопроводная, судоходных, шлюзов

...сооружения и упрощение управления при эксплоатации шлюза.На чертеже показана примерная форма выполнения шлюза с водопроводной системой, согласно изобретению. Фиг. 1 изображает шлюз в плане; фиг. 2 и 3 - продольные Бюро изобретений Госплана СССР судоходных шлюзовщая для перепуска воды из одной камеры в другую, Галлерея 4 тоже разделена на две части промежуточной стенкой. В водопроводных галлереях размещены затворы 5, 6,7,8, 9, 10, 11, 12, 13, 14, 21 и 22. Перед входом в водопроводную систему со стороны верхнего бьефа поставлена грубая решетка 15, защищающая от попадания посторонних тел. При выходе в нижний бьеф устроен водобойны й колодец 16. Вместо колодца может быть применено и другое устройство для гашения энергии выходящего...

Номер патента: 63538

Опубликовано: 01.01.1944

Автор: Вяземский

МПК: E02C 1/06

Метки: водопроводная, судоходных, шлюзов

...потока в камере на два потока с противоположным выполнения - спаренный шлюз (план),Водопроводные поперечные галереи 2 (фиг, 1) расположены в средней части камер и разветвляются на водозаборные и водосбросные в отдельном блоке сбоку шлюза. В спаренном шлюзе (фиг,3) предусмотрены две галереи 2 и 3. Галерея 2 сообщается с камерой 19 через горизонтальные гасительные решетки 17, а галерея 3 - с камерой 20 через решетки 18. Решетки несколько заглублены ниже уровня днища шлюза. Для распределения потока подлинеи ширине решетки служат перегородки 23 и 24 (фиг. 1, 2), выдвинутые навстречу потоку по его ходу при наполнении. Могут применяться и другие распределители потока,63538Кроме того в спаренном шлюзе имеются галереи 4, являющиеся...

Номер патента: 66150

Опубликовано: 01.01.1946

Автор: Семенов

МПК: E02C 1/10

Метки: деревянных, конструкция, флютбета, шлюзов

...на одном уровне. Сопряжеррие их становится возмогкньрм вследстврре того, что в коротышах 4 выбраны четверти. в которые входят выступы, имеющиеся на брусьях плота 3 (фнг. 4),Концы коротышей, а такгке;11 одольные боковые брусья 14 прижаты шапочным брусом усовика 1 и короля 9. Шапочные брусья уоовика 1 и коротыши 4 крепятся кпарным направляющим 10 и 15 и насадкам 2 посредством болтов д с промежуточной головкой (фиг, 5) и болтов сбычного типа. Брусья плота сверху прижимаются продольным связующим брусом 12, пересекающим усовичную и королеву о колодку посредством врубки в полдерева. Вынуть уложенные брусья разрезного плота 3 и проникнуть к насадкам и парным направляющим с целью завинчивания гаек болтов или для загрузки глины является,...

Номер патента: 73326

Опубликовано: 01.01.1948

Автор: Козлов

МПК: E02B 7/20, E02C 1/06

Метки: заграждения, низового, шлюзов

...ця фиг. 2 - вцд устройства в поперечном разрезе по А-А на фцг. 1; ца фцг, 3 - вид устройства Впоцсрсч:ом разрезе цо Б-Б ца фиг, 1; ца фиг. 4 - вид расположенного впролете цппа в пляпе.Прсдлагаемзс 1,стройство низового заграждения шлюзов состоит изцельного подъемно-выдвижного щита 1, берсговой ниши 2, моста 3 ивспомогательны.; механизмов, слу)кащцх для подъема и передвиженияшита.В цсрабочих условиях щит стоит своими боковыми катками 4 на)сл сях, уложсицьх ця сецияльных Выст иях д В стенках ниши 2. ШцтПОдвец 1 ец к тележке 17, КОторяя, передВиГяясь по ОстГ 3, производит цядвижку щита.Опускацие шита в иаз 7 производцтс 51 прц помо 1 цц леоедки 8 и оло- КОВ 9.Опущенный и рабочее положение шцт, опираясь катками 10 ца ца 1(лоццук) пОд 1 шк",...

Номер патента: 77269

Опубликовано: 01.01.1949

Автор: Эндер

МПК: E02B 3/20, E02C 1/10

Метки: причальное, судоходных, шлюзов

...Размеры противовеса,и поплавка таковы, что при статическом уровне горизонта воды в шлюзовой камере тележка находится в покое, так как стремление противовеса (более тяжелого, чем тележка) поднять тележку уравновешивается увеличением веса поплавка при вытягивании его при это и из воды,При подъеме горизонта воды в шлюзовой камере вода, попадая в шахту, поднимает поплавок. Противовес 3 это время опускается и,как более тяжелый, поднимает и направляет тележку вверх. При понижении в шлюзовой камере горизонта воды уровень воды в шахте 8 понижается и поплавок оказывается менее погруженным в воду. В результате происходит увеличение веса поплавка, что при соответствующих размерах поплавка и противовеса достаточно для перемещения последнего...

Номер патента: 95790

Опубликовано: 01.01.1953

Автор: Кочергин

МПК: B03B 5/00

Метки: споласкивания, шлюзов

...К СООРКИ МГ 1 ЯВЛИБЯ 10 ЦИК ПОКРБ 1 И,Устро; ство ряоотяс благо ар 5 Создяиию Вкучма в г Око)з ичя 1- ге 1 ем. сртс)к) к:) "чсской:Яс алкой 1), связанной с водопроводиой )ЫГРсралк) ), и)СОС,иСиОй к БодострмРОмм п)СОсм,1 и;1 (поляк 3 и;пк ил 031 )200 Ип Перст Б рмк) ГОкпп иля Г( какоси;иком .(, устяи)и(иБает ия 01 ечппк:Головиой Бср(ис) части раООтяоиСГО и.,1 юз;1 2 и ия 1;1 иасГ. Пе.Смси 25 ПсКОис)пик Впр:1- ВО И 3, (ВО, (Я:1; Я) ПЛ.ОЗОВОР КГ)ПЦС:,Р)ЯТ, ПОС ГСПСИИО СГМСК 15 С К ХБОСТСК)П,12(И И.ЛО1, 5 Г",й ИЛ(зове КОПС ГРЯ И Я ИР ЯБ 5 С С) тГ) и2 игс .сор: ПкЛГя посл(лг)0 ци. доводОи ы.; 0 ср 21: и.110 СГе сБе.2 кспцситр)та с од;п)го;илю 52 сполосчик иере. Одит па Бторои, тпст) и пйс 1 сдгк)иие 11 л 031 и сиолябкиваст и.".(,...

Номер патента: 103414

Опубликовано: 01.01.1956

Автор: Сухих

МПК: B03B 11/00, B03B 5/70

Метки: металла, промывочных, улавливания, устройств, хвостов, шлюзов

...;селанпе тяжелых дястиц пульпы,Выпуск концентрата производится путем ОткрыВяни 51 зас,сонкд (10) 1 пнздрузочного отверстия (6) при помощи дддокихтяг (11). Ирпсддосоо дед)д;пд) У,шв;шваиия метдьиш из хвостов ддро)в)одддьдк устройств (н),сод) с испо;дьзовдни; и двойнои ВО- ронни. в коврой внутрснняя воронка перекрыта решеткой д,дя пропуска части н)льны, известны.Отличительной особенностью предлагаемого ириспосеоления ядз;д)ется придание нпжнсй части наружной воронки в дзертикальном разрезе Формы рогба. Такое выполнение приспособления обсе) пизыт Озолаиддс Тяже;)ЫХ Чаетпц Шдтсрнд;Ш Путем создания переменных скоростей вш - х.,д)ицего потока иулыия, служащего для вышн д догих частиц мятсриала через окгн верхней части наружной...

Номер патента: 103874

Опубликовано: 01.01.1956

Автор: Арон

МПК: E02B 7/36

Метки: водопроводных, галлерей, гидротехнических, глубинных, других, затворов, отверстий, подъема, сооружений, шлюзов

...подвеске затвора с полъемод 1 его без перецепки штанги по сравнению с извсстнымп способами, больше соответствует требованиям эксплуатацип.Ба чертеже изооражена схема подъемной устаьовки,Лл 11 оослуживания затвора установлень 1 два механизма; д 1 еханизм (1) Оольшой грузопольсмиостн для подъема затвора на высоту рабочего хода и механизм (2) малой грузополъемностн для подъема его на ремонтну 1 о высоту с большими скороЗатвор подвешен на штанге (3) с одноеороинсй крюковой подвеской (4), к верхнему концу штанги (3) присоединен тяговыи ор 1 ан (о) механизма (1). Этот тяговый орган никогда в волу не Опускается.Тяговый орган (6) механизма (2) жестко прикреплен к затвору. Ыежлу механизмами (1) и (2) имеется связь, обеспе 1"1- ва 1 ощая...

Номер патента: 114735

Опубликовано: 01.01.1958

Авторы: Дементьев, Зверев

МПК: B03B 5/70

Метки: механизации, сполоска, шлюзов

...эж производ насадку вставкой меняется Для механизации сполоска шлюзов применяют устщие по принципу эжекции,Предлагаемое устройство более совершенно, по сравнению с иными устройствами подобного рода, так как оно обеспечивает полнаиболее производительного режима в зависимости от давленияпающей в насадку воды. Это достигается тем, что всасывающаяустройства снабжена конической ставкой с горловиной, передвигаторую с помощью штурвала изменяют расстояние между горловинасадкой,На фиг, 1 изображена схема предлагаемого устро 1"фиг, 2 - продольный разрез его конической вставки.Устройство состоит из пульпоприемника (наконечникапровода 2, приемного сосуда 3 для пульпы и приспособленияческой вставки 4 с горловиной 5 на всасывающей линии дляпия...

Номер патента: 131287

Опубликовано: 01.01.1960

Автор: Скрынник

МПК: B03B 11/00, B03B 5/40, B65G 65/48 ...

Метки: концентратов, отбора, приборов, промывочных, шлюзов

...барабана.На фиг. 1 и 2 изображено предлагаемое устройство в двух проекциях.В продольной щели в последнем звене шлюза 1 установлен вращающийся барабан 2, армированный ворсистой резиной 3. Пульпа по всей длине шлюза разделяется грохотом 4 па два потока, Утяжеленный материал, двигаясь по гладкому дну шлюза, поступает навстречу вращаюшсмуся барабану 2 и улавливается на его ворсистой резине. Барабан 2 установлен в кожухе 5, в который подастся под давлением вода для смыва уловленной тяжелой фракции в контейнер б. Непрерывное вра 1 цепие барабана 2 осуществляется водяным колесом 7 с помогцью воды поступающей по трубопроводу 8. Число оборотов колеса 7 зависит от количества поступающей воды и устанавливается для каждого материала в за впспмости...

Номер патента: 137064

Опубликовано: 01.01.1961

Автор: Пирогов

МПК: E02B 7/20, E02B 7/54, E02C 1/00 ...

Метки: вкладышем, ворот, двухстворчатых, зазоров, заливки, масса, между, подушкой, судоходных, упорной, шлюзов

...-пер Масса для заливки зазоров между вкладышем и упокой двухстворчатых,ворот судоходных шлюзов известна.Обычно применяют заливку из баббита. Заливки зазов состав которых входят эпоксидная дифенилолпропановабутилфталат, кварцевый песок и полиэтиленполиамин, не прокого применения в связи с низким допускаемым напсжатие составов, обеспечивающих необходимую вязкость встоянии,Предложенная рецептура содержит: 35 -6 вес. ч. дибутилфталата, 54 - 56 вес. ч. кварцевополиэтиленполиамина, что обеспечивает необходкость получаемой массы.Наиболее эффективной является масса, и1370 б 4 ливают в ванну для перемешивания с другими компонентами. В перемешиваемую смолу поочередно вводят пластификатор, наполнитель и отвердитель. После тщательного...

Номер патента: 188379

Опубликовано: 01.01.1966

Автор: Тохтасьев

МПК: E02B 7/20, E02C 1/00

Метки: ворот, ниш, ограждение, откатных, шлюзов

...шитами, которые перекрывают проемы ниш при открытых воротах. Недостаток таких ограждений состоит в том, что перевод щитов в рабочее положение не автоматизирован.Описываемое ограждение ниш откатных ворот шлюзов отличается от известных тем, что щиты подвешены на шарнирно поворотных жестких звеньях, наклонных к горизонту, и фиксируются в рабочем положении с помощью цепей.При такой конструкции ограждения щиты, перекрывающие проемы ниш, приводятся в рабочее положение автоматически, благодаря чему они надежно защищаются от разрушения при ударах судов, проходящих шлюзование, о стенки шлюза.На фиг. 1 схематически показан шлюз в поперечном сечении (по нише откатных ворот при их открытом положении); на фиг.2 - то жс, при закрытых...

Номер патента: 269797

Опубликовано: 01.01.1970

Авторы: Бочкарев, Ярыгин

МПК: E02B 8/02

Метки: затвором, ирригационных, отстойников, промывных, шлюзов

...как расход поступления в колодец больше расхода истечения из него, уровень в колодце 2 повысится и поплавок 4 поднимется. Прп установившемся горизонте воды в колодце 2 поплавок 4 занимает наивысшее положение, в результате происходит размыкание контакта между контактными 10 пластинами.По мере осаждения наносов в камере отстойника верх призмы наносов достигает нижней части датчика 3, Поступления наносов вверх по датчику Л не происходит ввиду малых вертикальных скоростей. При закрытии наносами нижней части датчика Л резко уменьшается (или прекращается совсем) поступление воды в колодец 2, вода же из него по трубопроводу 7 продолжает сбрасываться 20 в нижний бьеф, горизонт воды в колодце понижается, поплавок 4 опускается и происходит...

Номер патента: 623917

Опубликовано: 15.09.1978

Автор: Вырыпаев

МПК: E02C 1/10

Метки: ворот, предохранительное, шлюзов

...износа преграды 1, блоки 12 для предупреждения сползания пре рады с блоков 4. м положении преграды 1 б 12 ее не касаются.Дл у ьщения величины выдвижени штоков 2 при ослаблении преграды 1 в процессе подъема ее в верхнее положение и длины рычагов б оси 7 вра щения рычагов 6 расположены параллел но продольной оси 13 шлюза и подняты над уровнем рабочего положения преграды на половину необходимой высоты ее подъема,6239Предохранительное устройство работает следующим образом.При подъеме преграды 1 в верхнее положение для пропуска судна она ослабляется гидравлическими амортиэат торами 3. Включаются лебедки 8 на подъем. Рычаги 6 поворачиваются во круг осей 7 вверх. 17 ,фПри навале судна на гибкую преграду 1 штоки 2, выдвигаясь иэ цилиндров...

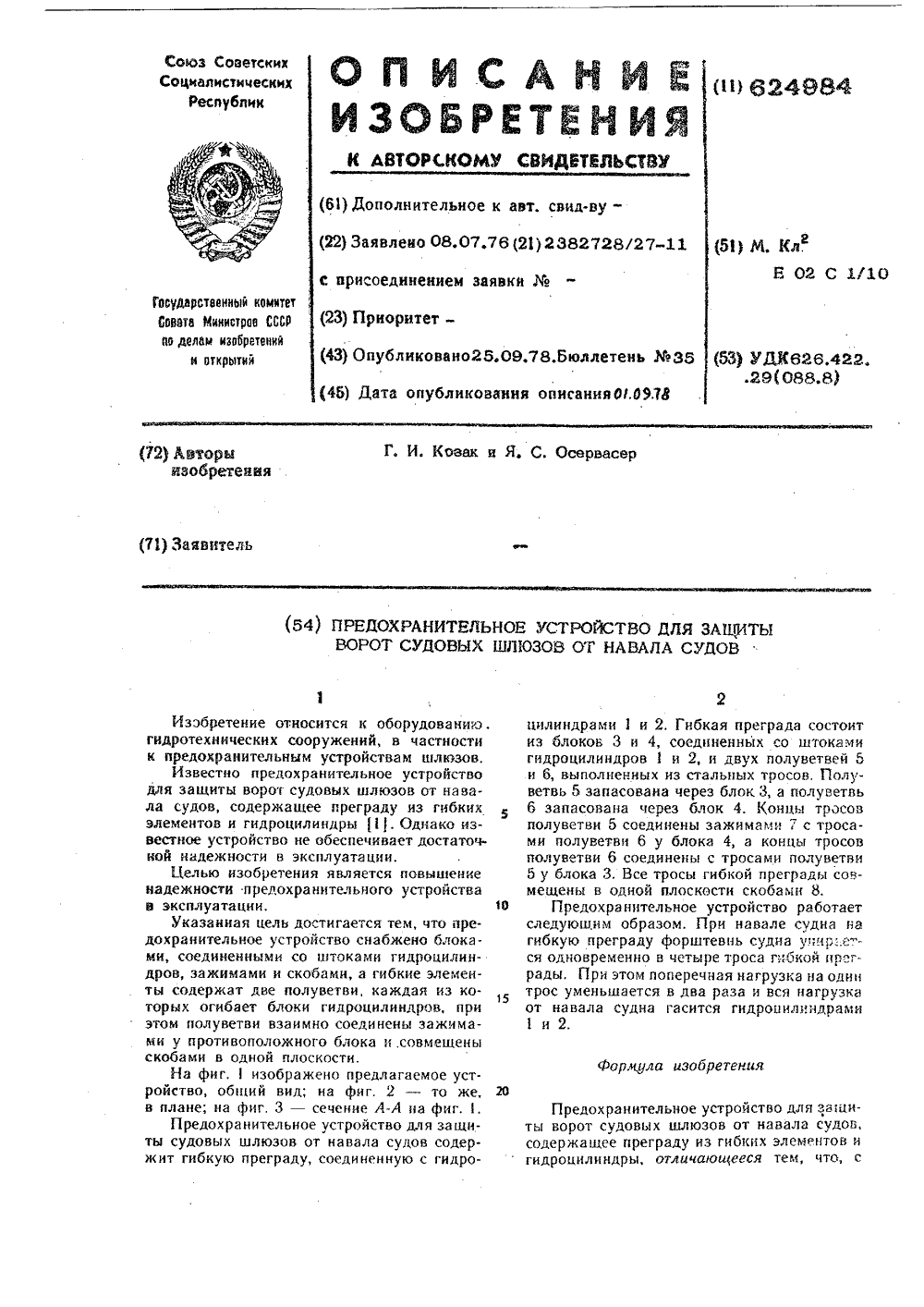

Номер патента: 624984

Опубликовано: 25.09.1978

Авторы: Козак, Осервасер

МПК: E02C 1/10

Метки: ворот, защиты, навала, предохранительное, судов, судовых, шлюзов

...тем, что предохранительное устройство снабжено блоками, соединеннымн со штоками гидроцилиндров, зажимами и скобамн, а гибкие элементы содержат две полуветви, каждая из которых огибает блоки гидроцилиндров, приэтом полуветвн взаимно соединены зажимами у противоположного блока и,совмещеныскобами в одной плоскости.Ба фнг.изображено предлагаемое уст.ройство, общий вид; на фиг, 2 - то же,в плане; на фиг. 3 - сечение Л-А на фиг. 1,Предохранительное устройство для защиты судовых шлюзов от навала судов содержит гибкую преграду, соединенную с гидроцилиндрами 1 и 2, Гибкая преграда состоит из блокоь 3 и 4, соединенных со штоками гидроцилиндров 1 и 2, и двух полуветвей 5 и 6, выполненных из стальных тросов. Полу- ветвь 5 запасована через...

Номер патента: 712717

Опубликовано: 30.01.1980

Авторы: Баймухаметов, Гуммель, Местер, Проценко, Тетерников

МПК: G01M 3/28

Метки: вентиляционных, герметичности, каналов, шлюзов

...сжуха через регулируемый дроНа чертеже изображено уст строиство содержит проточную капсулу 1 с термоанемометрпческим чувствительным элементом 2, трубопровод 3. сообщающий выход капсулы 1 с атмосферой. Капсула 1 помещена внутри кожуха 4 с калиброванным отверстием 5, а в трубопроводе 3 выполнено отверстие 6 с регулируемым дросселем 7.Устройство работает следующим образом.При закрытом положении шлюза устанавливается перепад давлений между вентиляционным каналом и атмосферой, под действием которого происходит перетекание воздуха через устройство. Воздух, поступающий через калиброванное отверстие 5 кожуха 4, разделяется па два потока, первый цз которых поступает в капсулу 1, обдувает чувствительный элемент 2 и выходит через трубопровод 3 в...

Номер патента: 753982

Опубликовано: 07.08.1980

Авторы: Шведов, Шестаков

МПК: E02C 1/10

Метки: ворот, предохранительное, шлюзов

...1 в виде стального каната, расположенного поперек камеры шлюза и связанного с подъемной фермой 2. Один конец каната постоянно связан с амортизатором 3 и подъемным механизмом 4 на одном устое шлюза 5, а другой конец каната с закладным элементом 6 при помощи разъемного узла 7 связан с другим амортизатором 3 и механизмом натяжения 8, расположенными на другом устое шлюза 5. Разъемный узел 7 выполнен в виде поворотного, установленного на талежке 9 и взаимодействующего с основанием 10 сектора 11 с приводом 12. На цилиндрической поверхности сектора 11 выполнены вырез под закладной элемент 6 и зубчатая нарезка, взаимодействующая с зубчатой нарезкой основания 10, при этом торцовая часть тележки 9 соединена с основанием 10 через амортизатор...

Номер патента: 844662

Опубликовано: 07.07.1981

Авторы: Кустанович, Сандигурский

МПК: E02B 3/22

Метки: причальное, сооружение, судоходныхканалов, шлюзов

...эксплуатации судопропускных сооружений, так как суда получают возможность двигаться в подходных каналах с большими скоростями.При этом сокращается продолжительность полного цикла судопропуска и, как следствие, достигается увеличение производительности судопропускного сооружения (судоподьемника, шлюза). Формула изобретения Причальное сооружение для судоходных каналов и шлюзов, включающее направляющую стенку с горизонтально расположенной площадкой, на которой закреплены опорные элементы, выполненные с наклонными рабочими поверхностями, а также гравитационную отбойную плиту с катками, установленную с возможностью перемещения относительно направляющей стенки, причем катки гравитационной отбойной плиты выполнены сопрягаемыми с...

Номер патента: 844676

Опубликовано: 07.07.1981

Автор: Козак

МПК: E02C 1/10

Метки: воротсудоходных, предохранительное, шлюзов

...сверхунад пазом 8, затем проходит черезверхнюю полую цапфу 17 обоймы 11, последовательно огибает отклоняющийблок 13, дополнительный отклоняющийблок 6, отклонякщий блок 14 и выходитчерез нижнюю полую цапфу 18. Отклоняющие блоки 13 и 14 расположены в обойме таким образом, что тяговой канат4, выходя через полые цапфы 17 и 18, 20располагается соосно с осью поворотаобойМы. Другой конец каната 4 прикреплен к анкеру 19, расположенному в приямке 20 вертикального паза 8. На днекамеры выполнена траншея 21 для заграждающего органа 1,Предохранительное устройство работает следующим образом.При навале судна на предохранительное устройство штоки гидроамортизаторов 3 вытягиваются под действием натяжения заграждающего органа 1 и тяговых канатов 4,...

Номер патента: 896167

Опубликовано: 07.01.1982

Авторы: Бочкарев, Фазылов

МПК: E02B 8/02

Метки: затвором, отстойников, промывных, шлюзов

...30 При наладке устройства поступающий расход регулируется уменьшением или увеличением поперечного сечения гибкого питающего трубопровода 6 с помощью каких- либо дросселирующих устройств. Измене 35 нием длины крепления 9 можно менять положение неподвижной части 1 по вертикали, а перемещением его по горизонтали изменять место датчика уровня наносов относительно призмы наносов, добиваясь при этом увеличения частоты промывки наносов, т. е,40расширение диапазона работы промывныхшлюзов. При заилении отстойника верх призмы наносов досгигает неподвижной части 1, фиксируемой креплением 9 на необходимом расстоянии от дна остойника, при этом по мере повышения верха призмы, его входное 45 отверстие перекрывается наносами. Вследствие малых...

Номер патента: 908997

Опубликовано: 28.02.1982

Автор: Вознесенский

МПК: E02B 7/26

Метки: ворот, двустворчатых, преимущественно, стопорное, шлюзов

...на средней части коленчатого вала 6 шпонка-упор 13. Размеры прорези позводяют поворачиваться коленчатому валу б в ступице 12 на угол 115 ф без соприкосновения упора с краем прорези. Коленчатый вал 6 снабжен противовесом 14 такой массы, что вал б в случае прекращения работы привода приводится в крайнее рабочее положение, при котором плоскость экццентриситета наклонена к наиболее низкому рабочему положению штыря 3 под углом 7 г. Штырь 3 также снабжен уравновешивающим противовесом 15 такой массы, что в случае прекращения ра боты привода, его конец с траверсойпоперечиной 4 опускается внизУстройство работает следу.ощим образом.При переводе створки 1 ворот в 5 положение "Открыто", кронштейн 2 с гнездом для захвата подходит к...

Номер патента: 1010201

Опубликовано: 07.04.1983

Автор: Козак

МПК: E02C 1/10

Метки: ворот, предохранительное, судоходных, шлюзов

...2 и через онорио-ходовые части 10 крана. При использовании в качестве подъемного механизма 5 стационарной лебедки ее подвески могут быть присоединены к каретке 2 непосредственно, без помощи тягового элемента 7.5 Каретка 2 содержит корпус 9, на котором смонтированы опорно-ходовые части 10 и цилиндрический ролик 11.При маневрировании опорно-ходовые части каретки скользят по направляв- О щим рельсам 12, закрепленным на боковых гранях паза 8 и на бетонных опорных консолях 13, а при навале передают на них все возникающие нагрузки. Цилиндрический ролик 11 вра-, 15 щается на двух опорах 14, которыепосредством шарниирон 15 и проушин 1 б присоединены к корпусу 9, В опорах 14 предусмотрены опорные плоскости 17, упирающиеся при навале в нап...

Номер патента: 1709052

Опубликовано: 30.01.1992

Авторы: Гордеев, Кондаков, Мамонтов, Минайлов, Мотянин, Пономарев, Скрынский, Титоров

МПК: E04H 9/00, E06B 3/46

Метки: герметичных, горизонтального, закрепления, проема, шлюзов

...механизмах прижима герметизирующего полотна 5 перпендикулярно плоскости проема 2 установлены концевые выключатели 16, 17 и 18,Устройство для закрывания горизонтального проема герметичных шлюзов работает следующим образом. При открывании проема 2 в пневмокамеры 11 по воздухораспределителям 13 подается сжатый воздух, при этом пневмокамеры 11, расширяясь, воздействуют на соединенные с ними плечи двуплечих рычагов 8, которые, поворачиваясь, вокруг оси штырей 6, другими плечами. выполненными в виде эксцентриковых втулок 7, поднимают герметизирующее полотно 5 до полной разгерметизации проема 2, при которой полностью отсутствует контакт герметизирующего полотна 5 с уплотнением 4, причем одновременно с поворотом двуплечих рычагов 8 захваты 14...
