Довгий

Номер патента: 1328241

Опубликовано: 07.08.1987

Авторы: Базяк, Довгий

МПК: B63B 27/14

Метки: аппарельное, телескопическое

...направляющих под углом90145 относительно продольных направляющих является существенным,так как если угол больше 135 илименьше 45 , то подъем ведомой секциипроисходит по слишком пологой траектории. Конструктивно получается,32824 2что торцовые участки проезжей частисекций подрезаются настолько, чтопоперечные балки достаточной жесткости невыполнимы, и участок подъема 5получается в 1,5-2 раза больше высотыподъема. Это приводит к увеличениюдлины секций, веса устройства, скольжению опорной секции по .поверхностипричала в момент установки на причал, что ведет к недопустимым перегрузкам катков и секций.В боковых балках ведущей секции 1установлены поворотные стопоры 20,Для крепления аппарельного устройства в походном положении...

Номер патента: 1323661

Опубликовано: 15.07.1987

Авторы: Довгий, Лекумович, Лучковский, Савенков, Фридган

МПК: E02D 35/00, E02D 5/36

Метки: возведения, набивной, сваи

...возведения набивной сваи включает образование скважины 1, установкупо ее оси трубки 2, засыпку в нижнюю частьскважины слоя известнякового щебня 3 пустотностьк 20 - 40/о полного объема слоя ивысотой, составляющей не менее 8-кратнойвеличины предполагаемой осадки, установку арматурного каркаса 4 и формированиествола 5 сваи.Для выравнивания осадок сваи, возникающих в процессе эксплуатации, в слойщебня 3 через трубку 2 инъектируют 50- -60/,-ный раствор серной кислоты в количестве, составляющем 0,2 объема слоя.Серная кислота растворяет известняковый щебень в расчете 1,00 ч. концентрированной Н,80, нач. известнякового щебня по массеСаСО, + Н,с 04 + Н,О - -Сас 02 Н,ОЬ+СО 1.Образующееся гипсовое тесто Са 80, 2 НО ЭОзаполняет пустоты...

Номер патента: 1288559

Опубликовано: 07.02.1987

Авторы: Довгий, Китык

МПК: G01N 21/55

Метки: коэффициента, области, отражения, спектра, ультрафиолетовой

...отражения твердых тел в ультрафиолетовой области спектра.Цель изобретения - повышение точности измерений и расширение спектрального диапазона измерения коэффициентов отражения.На фиг. 1 представлена принципиальная схема предлагаемого устройства; на фиг. 2 - спектры отражения эталоновСИЛ ,СЙВг и исследуемого образца.Устройство состоит из источника 1 света, модулятора 2 с гнездами 3, фотоприемника 4 и регистратора 5.Устройство работает следующим образом.Луч от источника 1 света, монохроматизированный с помощью дифракционного монохроматора (не показан), попадает на вращающийся диск модулятоРа, расположенный по отношению оси таким образом, чтобы поочередно отраженный от двух эталонов и образца, размещенных в гнездах 3, он всегда попадал в...

Номер патента: 1280360

Опубликовано: 30.12.1986

Авторы: Довгий, Мулин

МПК: G01M 3/26

Метки: герметичности, гидроцилиндров, уплотнений

...бензином или этиловым спиртом. В конце рабочего ходаштока 7 в крайнем его положении кучастку поверхности, расположенномуоколо герметизирующего устройствагидроцилиндра 8, закрепляют корпус 1устройства с помощью хомута 2, винта3 и гайки 4. К исследуемому участкурабочей поверхности штока 7 с помощью подпружиненного прижимного диска 6, выполненного в соответствии споверхностью штока 7, прижимают прокладку 5 из масловпитывающего материала (например, бумажный обезэоленный Фильтр МРТУ 6-09-2411-65) с длиной дуги на период времени Т,Время необходимого прижатия прокладки 5 из масловпитывающего материала зависит от вязкости применяемого масла. Так при вязкости масла6-10 сСт необходимое время прижатия5-6 мин, при вязкости масла 10-58 сСт6-8...

Номер патента: 1258761

Опубликовано: 23.09.1986

Авторы: Базяк, Довгий, Мащенко, Щедролосев

МПК: B63B 27/14

Метки: аппарельное, судовое

...- на одной из секций, а также привод поворота секций относительно одна другой, включающий в себя шарнирно закрепленный на каждой секции гидроцилиндр со штоком и рычаг, установленный с возможностью поворота на шарнире соединения секций между собой, при этом шток одного из гидроцилиндров шарнирно связан с этим рычагом, снабжено дополнительным рычагом, установленным с возможностью поворота на шарнире соединения секций между собой и шарнирно связанным со сштоком другого гидро- цилиндра, причем на рычагах выполнены упоры с возможностью взаимодействия один с другим.Кроме того, полиспасты выпуска и уборки аппарели соединены с ведомой секцией. 2На фиг. 1 схематично изображено аппарельное устройство, положение по-походному (контурная...

Номер патента: 1241073

Опубликовано: 30.06.1986

Авторы: Довгий, Иванов, Николаев, Попов, Разбитсков

МПК: G01L 1/22

Метки: защиты, механических, приводов, систем, характеристик

...привод системы управления поднимают и оставляют подвешенным в вертикальном положении на тросеподъемного крана.Устройство с помощью установочнойплиты 2 прикрепляют болтами к корпусу3 исследуемого привода системы управления. Фрикционные ролики 5 и 6 поджимаются пружинами 9 и 8 к якорю 7исследуемого привода,На рабочие катушки. исследуемогопривода подается напряжение, создающее тяговое усилие, преодолевая которое нагружающий узел 4 перемещаетякорь 7: при вращении вала приводногоэлектродвигателя 13 крутящий моментчерез червячные пары Г 5-17 и 16-18передается фрикционным роликам 5 и 6соответственно, которые, вращаясь,сообщают поступательное движение якорю 7 исследуемого; привода, преодолевая при этом его тяговое усилие Р , про- ....

Номер патента: 1230920

Опубликовано: 15.05.1986

Авторы: Григорьев, Довгий, Мащенко, Тихомиров

МПК: B63B 27/14

Метки: аппарельное, судна

...устройстве судна, включающем две шарнирно сочлененные секции, из которых ведущая соединена с конструкцией корпуса судна, а ведомая с опорным основанием и приводом складирования, содержащим тягу, одним концом шарнирно связанную с ведомой секцией, а противоположным - шарнирно сочлененную с рычагом, поворотно закрепленным на ведущей секции и связанным с установленным на ведущей секции приводом, рычаг выполнен Т-образным, его шарнирная связь с приводом расположена между его шарнирными соединениями с тягой и ведущей секцией и смещена в сторону складирования от них, а ось крепления шарнира:тяги к ведомой секции расположена на расстоянии от сопрягающегося ее торца, соразмеримым с длиной тяги.На фиг. 1 изображено айпарельное устройство, вид...

Номер патента: 1224608

Опубликовано: 15.04.1986

Авторы: Буданов, Верещагина, Дедиков, Довгий, Есин, Роткоп

МПК: G01K 7/02

Метки: поверхности, твердых, тел, температуры

...3, пружиной 4 помещен в корпус 5 С НдВШЗЧтддтОщЕЙСГ цд НЕГО КрЬШкой 6. Ирьшкд 6 ограничивает пружину 4 сверху и с ее помощью можно регулировать степень сжатия пружины. 14, усилителто 15 и фотодатчику 131 аботой электромагнита 1 управляет фотоддтчис 13 чере.з бзок задержки 4 и усилитеи 15.з.п. Ф-льт,3 5. Снизу пружина 4 ограничена буртиком 7, жестко здкреплезьи ца наружной поверхцостц пзтока 1 и упирающимся в фиксатор 8, имеющий отверс тце, через которое пропущен шток 1с закрепленным нд одном цз его концов териочувствцтельцыи элементом 2(сз, Фцг, 3). Таким образом, фиксатор 8 удерживает пружину 4 в сжатом О ПОЗОжЕцт а ШТОК 1 - ВО ВЗЗЕдЕШОЬ.Втлсатор 8 соединен перемычкой10 со шторкой 9, расположенной в нгкзей части корпуса 5 и...

Номер патента: 1158809

Опубликовано: 30.05.1985

Авторы: Довгий, Мулин, Улашкин

МПК: F16J 15/32

Метки: узел, уплотнения

...средыпутем обеспечений более равномернойэпюры давления по длине уплотненияза счет выполнения расточки корпуса. и контактирующей с ней поверхностизащитного кольца с определеннойкривизной,На чертеже изображен узел уплотнения, разрез.Уплотнение содержит Ч -образнуюманжету 1 и разрезное защитное кольцо 2, выполненное из упругого материала, которые установлены в расточке корпуса 3, например гидроцилиндраБоковая поверхность расточки с нена-.порной стороны и поверхность защитного кольца 2 выполнены по радиусу. К = Ь, где Ь - глубина расточки. Защитное кольцо 2 имеет разрез стан-".дартного вида и действием упругихсил поджато к уплотияемому штоку 4,Толщина а защитного кольца 2 выбирается из соотношения 158809 2Защитные кольца с отношением...

Номер патента: 1134469

Опубликовано: 15.01.1985

Авторы: Довгий, Тихомиров

МПК: B63B 27/14

Метки: аппарельное, судна

...габаритов секций по ширине засчет улучшения размещения приводаскладирования.Цель изобретения - уменьшениеметаллоемкости и габаритов секцийпо ширине за счет улучшения размещения привода складирования.Поставленная цель достигаетсятем, что в аппарельном устройствесудна, включающем две шарнирносочлененные секции, из которых 35ведущая соединена с конструкциейкорпуса судна, а ведомая - с опорным основанием и приводом складирования, содержащем тягу, шарнирносвязанную с ведомой секцией, и 40шарнирно сочлененную с рычагом,поворотно закрепленным на ведущейсекции и связанным с установленнымна ведущей секции приводом, рычагвыполнен Т-образным, его шарнирная 45связь с приводом расположена междуего шарнирными соединениями с тягойи ведущей...

Номер патента: 1121254

Опубликовано: 30.10.1984

Авторы: Буря, Довгий, Дорофеев, Кореняко, Сорокин

МПК: C07C 37/00

Метки: 1-трихлор-2-(2, 2-ди, оксифенил)-этана

...202- 203 С) выделяется из реакционной массы фильтрованием и без дополнительной очистки может быть использован в органическом или полимерном синтезе, что в целом повышает выход целевого продукта.Осуществление процесса при температуре ниже 50 ОС приводит к аналогичному в сравнении с известным 23 выходу, а повышение выше 80 С сопровождается интенсивным смолообразованием и снижением выхода целевого продукта. Использование максимального соотношения хлоральгидрата, фенола и серной кислоты хотя и дает аналогичный известному способу выход, но его чистота по температуре плавления выше (202-203 С против 202 С). Использование 40-50%-ной уксусной кислоты позволяет сократить объем сточных кислых вод, ибо если использовать только ледяную воду,...

Номер патента: 1101339

Опубликовано: 07.07.1984

Авторы: Довгий, Мулин, Улашкин

МПК: B24B 39/00

Метки: металлических, поверхности, упрочнения

...где Йш - диаметр шарика,.и - число шариков в многошарнковой головке. На фиг. 1 дана схема обработки по 5 О предлагаемому способу ,на фиг. 2 - показана сетка канавок на упрочняе" мой поверхности прн обработке по схеме на фиг. 1;на фиг. 3 - общий вид устройства, с помощью которого реализуется способ.Способ реализуется следующим образом. 39 з Обрабатываемое иэделие 1 устанавливают с возможностью вращения, а ось вращения многошариковой обкатнойголовки 2 располагают перпендикулярно оси вращения изделия, шарики 3поджимают к упрочняемой поверхности. Ось вращения многошариковой обкатной головки 2 смещают относительно оси вращения изделия на величину ЬО,бК. Изделию 1 и многошариковой обкатной головке 2 сообщают вращение, а последней еще...

Номер патента: 1081078

Опубликовано: 23.03.1984

Авторы: Абрамов, Довгий, Стрельницкий, Фадеев

МПК: B65D 88/54

Метки: винограда, машинного, сбора, транспортировки

...и ось шарнира емкости установлена на общей опоре и смещены в горизонтальной плоскости одна от.носительно другой так, что ось шарнирадвуплечего рычага расположена между осьюшарнира емкости и свободным концом емкости, а свободное плечо двуплечего рычага взаимодействует с днищем емкости.Кроме того, устройство снабжено запирающим механизмом, связанным с подъемным приспособлением, причем последнееи запирающий механизм установлены в части емкости, противоположной расположению ее шарнира.При этом свободное плечо рычага имеетопорный ролик,35 40 45 50 55 На фиг. 1 схематично изображено устройство для транспортировки винограда машинного сбора, общий вид; на фиг, 2 - узел выгрузочного люка с заслонкой (пунктиром в положении выгрузки) на фиг, 3...

Номер патента: 1081067

Опубликовано: 23.03.1984

Авторы: Довгий, Щедролосев, Юдин

МПК: B63B 27/14

Метки: аппарельное

...а корпусшарнирно связан с мостом.Кроме того, устройство снабженоупраляемыми запорными клапанами,установленными между гидроцилиндрами и пневмогидроаккумуляторами,которые могут быть выполнены в штоках гидроцилиндров.На Фиг. 1 изображено аппарельноеустройство, вид сбоку в полояении"по-походному" показано "онкими линиями, в рабочем положении показаноконтурными линиями ; на Фиг. 2вид Г на Фиг. 1; на Фиг, 3 - сечение Б-Б на фиг. 2, на Фиг. 4 - гидравлическая схема.45Аппарельное устройство содержитведущую секцию 1 и ведомую секцию 2,составляющие мост, Ведущая секция1 шарнирно закреплена на корпуснойконструкции 3 и соединена с приводом 504 подъема-опускания, закрепленномна корпусной конструкции 3, Ведомаясекция 2 шарнирно присоединена...

Номер патента: 1079536

Опубликовано: 15.03.1984

Авторы: Довгий, Манилов, Тихомиров

МПК: B63B 19/18

Метки: закрытие, люковое, судовое

...причем ведущий рычаг закреплен на корпусной конструкции и присоединен к ведомому рычагу, а также кинематически связан с приводом, ведомый рычаг одним концом связан с секцией, на другом его конце выполнена вилка, а на корпусной конструкции установлен упор для сопряжения с вилкой ведомого рычага, секции телескопически расположены одна над другой, нижняя из которых связана с указанным ведомым рычагом, а верхняя секция снабжена дополнительным ведомым рычагом, шарнирно присоединенным к ней одним концом и имеющим на другом конце вилку, а на нижней секции установлен упор для сопряжения с упомянутой вилкой дополнительного ведомого рычага, при этом ведомый рычаг нижней секции снабжен жестко закрепленной на нем тягой, расположенной над...

Номер патента: 1079535

Опубликовано: 15.03.1984

Авторы: Довгий, Тихомиров, Ткачук

МПК: B63B 19/14

Метки: закрытие, люковое, судовое

...шарнирно укрепленным одним концом на корпусной конструкции, шарнирно-рычажный механизм включает установленный с возможностью поворота вокруг горизонтальной оси, параллельной оси шарнира связи секции с корпусным опорным элементом, двуплечий рычаг с разной длиной плеч и рычаг-толка- тель, шарнирно связанный одним концом с концом плеча большей длины двуплечего рычага, а другим концом - с упомянутой петлей, при этом гидроцилиндр привода поворота секции шарнирно связан другим концом с концом плеча меньшей длины двуплечего рычага, петля секции выполнена на своем свободном торце с впадиной, а конец плеча большей длины двуплечего рычага выполнен с упором, сопрягаемым со стенками впадины свободного торца петли и образующим с впадиной элемент...

Номер патента: 1069002

Опубликовано: 23.01.1984

Авторы: Галкин, Довгий, Калкин, Манянин, Ходосов, Шаповалов

МПК: G11C 11/14

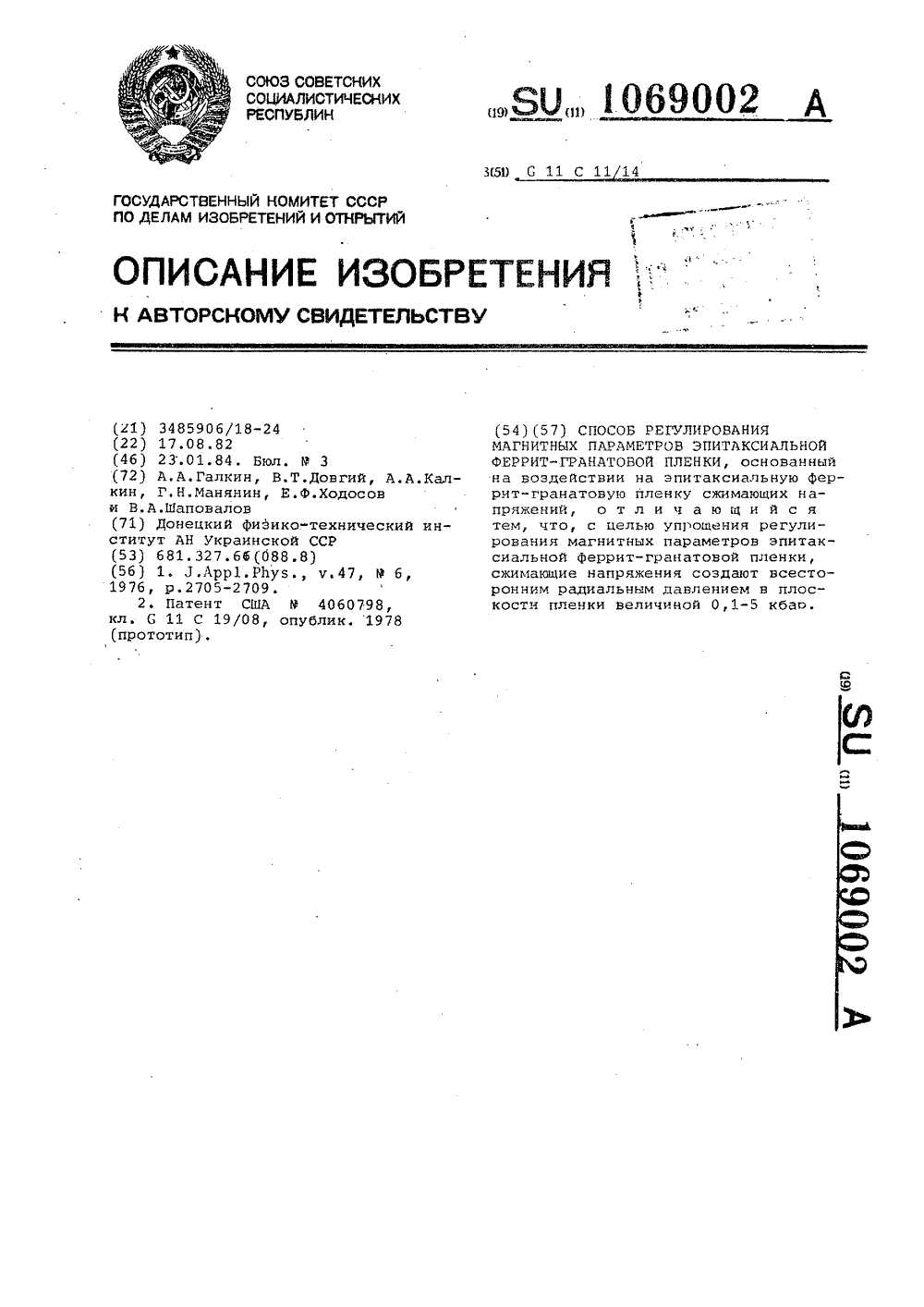

Метки: магнитных, параметров, пленки, феррит-гранатовой, эпитаксиальной

...пленку сжимающих 60 напряжений, последние создают всесторонним радиальным давлением в плоскости пленки величиной 0,1-5 кбар.При таком режиме создания сжимающих усилий происходит изменение параметра кристаллической решетки подложки и пленки и, вследствие отличия откуля константы магнитострикции пленки (эффекта магнитострикции), :.роисходит изменение целого ря.,а ее емагнитных параметрон. одноосной анизотропии, характеристической длины,намагниченности насыщения, шириныстрайпа, диаметра одиночного ЦМД,плотности решетки ЦМД и т.д.Нижний предел 0,1 кбар выбраниэ услония начала влияния данления намагнитные параметры, а верхний 5 кбаропределяется прочностью эпитаксиальной пленки.На чертеже приведены зависимостимагнитных параметров...

Номер патента: 1068328

Опубликовано: 23.01.1984

Авторы: Довгий, Манилов, Тихомиров, Ткачук

МПК: B63B 19/197

Метки: закрытие, люковое, судовое

...соединенных между собой одними своими концами посредством оси и соответственно с другим концом тяги рычага, другие концы которых шарнирно связаны с второй ведомой секцией и соответственно с третьей ведомой секцией, при этом ось шарнирной связи конца тяги с ведущей секцией, расположенная на свободном конце кронштейна, смещена от оси шарнира связи ве 5 10 15 20 25 30 35 40 45 50 душей первой секции и ведомой второй секции вдоль последних, выступая за конец ведущей секции, смежный с концом ведомой второй секции, а ось шарнирйого соединения между собой смежных концов рычагов и другого конца тяги расположена над осью шарнира связи между собой второй и третьей ведомых секций.На фиг. 1 показано люковое закрытие в закрытом положении; на фиг. 2...

Номер патента: 1043068

Опубликовано: 23.09.1983

Авторы: Базяк, Григорьев, Довгий, Ковалев, Мащенко, Щедролосев

МПК: B63B 27/14

Метки: аппарельное, судовое

...пределители и предохранительные гидроклапаны, а рабочие полости каждого из указанных гидроцилиндров подключены к пневмогидроаккумуляторам посредством ранее упомянутых гидрораспределителей.15На фиг. 1 схематически изображено аппарельное устройство, вид сбоку (положение по-походному показано сплошными тонкими линиями, установленное на высокий причал - сплошными толстыми линиями, установленное на низкий причал - штрих-пунк тирными линиями); на фиг. 2 - то же, видсверху; на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - сечение А - А на фиг. 3; на фиг. 5- гидравлическая принципиальная схема системы управления.Аппарельное устройство содержит веду щую секцию 1, шарнирно посредством обухов 2 закрепленную на корпусной конструкции 3 и связанную...

Номер патента: 1039798

Опубликовано: 07.09.1983

Авторы: Довгий, Тихомиров, Ткачук

МПК: B63B 19/19

Метки: закрытие, люковое, судовое

...а ведомая секция установлена с возможностью перемещения посредством катков в направляющих дорожках комингса люка и связана с механизмом привода складирования секций, механизм привода складирования секций включает жесткую тягу, одним концом шарнирно связанную посредством оси, параллельной оси шарнира ведущей секции, с комингсом, а вторым концом шарнирно посредством гибкого звена - с ведомой секцией, при этом опорный элемент комингса снабжен укрепленным на нем упором, расположенным у борта между шарнирами связи жесткой тяги с комингсом и ведущей секции с корпусным опорным элементом, жесткая тяга выполнена сопрягаемой с упором, а дуга окружности перемещения второго конца жесткой тяги пересекает геометрическую ось шарнира поворота ведущей...

Номер патента: 1033380

Опубликовано: 07.08.1983

Авторы: Довгий, Попов, Силко, Солуянов

МПК: B65B 31/08

Метки: вакуумирования, запечатывания, пленку, термосклеивающуюся

...смонтированным в камере, которая сообшает полость присоса с атмосферой.Кроме того, дополнительный обратныйклапан выполнен в виде подпружиненного золотника, а конус вкладыша - составным, причем передняя его часть связана с золотником с возможностью осевого перемещения, а хвостовая часть имеет каналы, сообщающие полость присоса с камерой и последнюю - с атмосферой.На фиг. 1 изображен один из вариантов подсоединительного узла устройства с усовершенствованным вкладышем в исходном положении; на фиг. 2 - то же, с притянутым вкладышем при работе устройства.Устройство содержит сопло 1 с электро магнитом 2. Усовершенствованный вкладышсодержит основание 3, к которому жестко присоединена хвостовая часть 4 конуса и привулканизирован или...

Номер патента: 1031841

Опубликовано: 30.07.1983

Автор: Довгий

МПК: B63B 19/24

Метки: задраивания, люка, судового

...устройстве для задраивания судового люка, содержащем группу ведущих и ведомых рычагов, смонтированных на валах,шарнирно установленных на корпусной конструкции, и тягу механического привода,шарнирно связанную с каждым ведущимрычагом, при этом ведомые рычаги жесткозакреплены на упомянутых валах, а ведущие рычаги связаны с этими валами посредством раз ьемных соединений, расположенных между тягой механического привода и валами, каждый ведущий рычаг выполнен разьемным, содержащим два шарнирно связанных друг с другом звена, одноиз которых жестко закреплено на соответствующем валу и в нем выполнено отверстие, а дружное содержит стопорный винт,установленный на его ходовом конце, и выполнено с возможностью поворота в вертикальной плоскости...

Номер патента: 1013239

Опубликовано: 23.04.1983

Авторы: Довгий, Мулин, Улашкин

МПК: B24B 39/00

Метки: поверхностей, упрочняющей, цилиндрических, чистовой

...с опиранием на крышку 4,соединенную с корпусом 1. В подшип. никах 5 и б держателя 2 фиг. 1 )установлена оправка 7 с деформирующим элементом 8, выполненным в видепружины, наружный диаметр которойне кратен диаметру обрабатываемойповерхности. На держаеле смонтиро, ван механизм изменения длины деформирующего элемента 8 состоящийиз винта 9, размещенного в отверстии оправки 7. Один конец винта соединен при помощи стопорного кольца 5510 с пятой 11, в которой запрессован палец 12, соединенный с кольцом 13, установленным с возможностьюскольжения по оправке 7, В оправке7 выполнен продольный паз для пальца 6 О 212. На другой конец винта 9 навинчена гайка 14, снабженная стопорным винтом 15. Гайка 14 установлена с опиранием на подшипник...

Номер патента: 992566

Опубликовано: 30.01.1983

Авторы: Абрамов, Довгий, Самборская, Стрельницкий

МПК: C12G 1/02

Метки: мезге, настаивания, сусла

...внутри его дренажными сетками 2, Иежду внутренней поверхностью.резервуара 1 и дренажными сет 10 нами 2 укреплены эластичные перего- родки 3.Нижняя часть резервуара 1 снабже" на патрубками 4 дпя слива сусла и патрубком 5 для выгрузки обессуслен ной мезги. В .средней части резервуара 1 размещены патрубки 6, соединяющие полости, образованные внутренней поверхностью резервуара 1 и элас" тичными перегородками 3 с газовой ро магистралью. В верхней части резерву- ара 1 расположен патрубок 7 для пода-. чи мезги. Дренажные сетки 2 разделяют внутреннюю полость резервуара 1 на камеры 8 и 9 соответственно для меэ ги и сусла.Устройство работает следующим образом.Перед. заполнением устройства мезгой через патрубки 6 под давлением ЗО подается воздух...

Номер патента: 991506

Опубликовано: 23.01.1983

Авторы: Довгий, Сиренко, Субботина, Ходосов, Шаповалов

МПК: G11C 11/14

Метки: доменами, информации, магнитными, магнитооптического, носителей, параметров, цилиндрическими

...конная надежность, обусловленная неод- тактно связанной с конусообразной нородным давлением, оказываемым на втулкой, шток механически связан структуру узлом давления. ,с опорной шайбой через отверстияв станине и стопорной гайке, а катушки Гельмгольца механически связаны С концентратором в областиразмещения предметной шайбы.На чертеже показано устройстводля магнитооптического измерения 5параметров носителей информации сцилиндрическими магнитными доменами,разрез.Устройство содержит катушки 1Гельмгольца, станину 2, .стопорную 10гайку 3, шток 4, опорную шайбу 5,концентратор 6, конусообразную втулку 7 и предметную шайбу 8, в которойможет быть установлен носитель инФормации в виде диска эпитаксиальной феррит-гранатовой...

Номер патента: 971921

Опубликовано: 07.11.1982

Авторы: Бурмистров, Данилов, Довгий, Лошкарев, Метельская, Петухов, Шатухин

МПК: C25D 3/22

Метки: цинкования, щелочной, электролит

...(на 1 моль этилендиамина)ареисульфохлоридом общей формулы 5Х С Н 4 Я О 2 С 1 (где Х - Н СНз С 1)Предлагаемая формула продукта конденсаХ" Н БО 1 ЧН -(СН СН МН)СНСНЙН БОС 6 И 4 ХЭлектролит готовят путем растворения едкого натра и окиси цинка в 250 мл горячей воды с последующим добавлением воды до 1 л. В охлажденный до 30 С электролит последовательно вводят органические добавки и перемешив,ают до полного растворения.П р и м е р 1. Электролит (прототип), содержащий, г/л:Окись цинка 10Едкий натр 100Вератровый альдегид 0,2Полиэтилен имин 2П р и м е р 2. Электролит, содержащий,г/л:Окись цинка 10Едкий натр 100Вератровый альдегид 0,2Продукт конденсации 2,0Продукт конденсации получают следующим образом, К раствору 30 г (0,5 моль) зтиленЗО...

Номер патента: 971843

Опубликовано: 07.11.1982

Авторы: Бурмистров, Данилов, Довгий, Лошкарев, Метельская, Петухов, Шатухин

МПК: C08G 73/00

Метки: конденсации, продукта

...арвнсульфохлоридами, хотя и приводит, по-видимому, к полимерам аналогичного строения, нв позволила получить добавок с аиалогичными свойствами.П р и м е р 1, К раствору 30 г (0,5 моля) этилвндиамина в 150 мп. (1,13 моля) триэтаноламина при 155 О С прибанляют по каплям 20 мл (0,25 мо- О ля) дихлорэтана и перемешивают в течение 1 ч. при 160 ОС. Затем добавляют 200 мп воды, 1,0 г (0,025 моля) едкого натра и 9,4 г (0,05 моля) п-толуолсульФохлорида. Перемешивают 1 ч. при 75 ОС, охлаждают и Фильтруют от взвешенных частиц.П р и м е р 2. К смеси 30 г (0,5 моля) этилендиамина, 60 г (1,5 моля) едкого натра и 40 мл ноды при 100 ОС прибавляют по каплям 80 мл (1 моль) дихлорэтана и перемешивают при 110 ОС 10 ч., после чего добавляют 200 мл воды и...

Номер патента: 953011

Опубликовано: 23.08.1982

Авторы: Бондаренко, Бурмистров, Данилов, Довгий, Лошкарев, Петухов

МПК: C25D 3/10

Метки: хромирования, электролит

...синергическому эффекту, проявляющемуся при соотношении компонентов 100:1, 45 позволяет повысить устойчивость органических добавок в электролите. Взаимное влияние вводимых компонентов связано с образованием смешанных мицелл между ацетилалкиламинометалСульфонатом натрия и фракцией предельных углеводородов. Последняя, находясь на внешней сферемицеллы, препятствует разложению(окислению или гидролизу) основногоактивного компонента электролита-М-ацетилалкиламинометансульфонатанатрия.Введение в электролит органических добавок в указанных концентрациях приводит к образованию пенного слоя с оптимальными свойствамипо толщине и вязкости в течение 48 ч.Показатели работы известного ипредлагаемого электролитов представлены в таблице.Как видно из...

Номер патента: 950258

Опубликовано: 15.08.1982

Авторы: Грудцин, Довгий

МПК: A01K 61/00

Метки: живой, перегрузки, рыбы, сортировки

...которые имеют на входе ограждающие решетки. Приямки 17 имеютводовыпуск 20, через который рыба может выпускаться прямо в водоем (послеопределения массы, сортировки и поштучного количества),аОтлов рыбы, ее сортировка и перегрузка с помощью предлагаемого устройства осуществляется следующим образом,После начала спуска воды из пруда по каналу 18 рыба попадает в зону действия ковшей устройства. При этом основная масса воды (без рыбы) уходит по водоемам 19, Ковши, вращаясь на оси 5, захватывают рыбу с водой и при дальнейшем вращении отфильтровывают рыбу. При этом рыба, попав в ковш,усиленно ищет выхода и стремитсяпройти через прутковые элементы 4верхнего днища ковша, образованного сортирующей поверхностью 2. Скорость вращения ковша...

Номер патента: 948750

Опубликовано: 07.08.1982

Авторы: Довгий, Манилов, Тихомиров

МПК: B63B 19/19

Метки: закрытие, люковое, судовое

...расположенным под углом 50-70 ф с опорной поверхностью комингса 4 в плоскости, параллельной направлению перемещения секции 1. Каж. дый кронштейн 8 имеет ответные поверх о ности 10, выполненные с возможностью сопряжения с поверхностями щек 9 обуха 5 при задраенной, секции 1.Судовое люковое закрытие работает следующим образом. 15При закрывании люкового закрытия секция 1 поверхностями 10 закрепленных на ней кронштейнов 8 направляется по поверхностям щек 9 обухов 5, В результате обеспечивается строгая 20 взаимная фиксация прокладки 2 и уплотнительного бурта 3Затем секция обжимается откидными болтами 6 с гайками 7, что дополнительно обеспечивает точность сопряжения прокладки 2 25 с уплотнительным буртом 3, при этом боковые инерционные...
