Давыдов

Номер патента: 1234256

Опубликовано: 30.05.1986

Авторы: Абрамов, Анферов, Давыдов, Кузьмин, Приземина, Родэ

МПК: B61G 3/12

Метки: автосцепки, железнодорожного, механизм, средства, сцепления, транспортного

...расположенное в нижнем ребре большого зуба корпуса автосцепки, вводят пружину 10, один конец которой располагается вдоль вертикальной стенки кармана корпуса, а другой входит в паз 11 лапы 6 замкодержателя 5. При этом противовес 7 замкодержателя 5 взаимодействует с выступом 8 подъемника 9. Затем вводят замок 2, Со стороны малого зуба вставляют валик подъемника 13, устанавливают болт 14, под головку которого ставят шайбу 15. Болт закрепляют гайкой 16.Подъемник 9 замка может поворачиваться на угол 20 относительно валика подьемника 13 за счет гарантированного зазора5 10 15 20 25 ЗО 35 40 45 50 между подъемником и валиком подъемника. Предусмотренный на корпусе автосцепки прилив 2 ограничивает поворот валика подьемника при...

Номер патента: 1234109

Опубликовано: 30.05.1986

Авторы: Давыдов, Денисов, Ильин, Любомирский, Хазов

МПК: B23K 11/04

Метки: контактной, оплавлением, сварки, стыковой

...подогрева и оплавления шарнирно связан с корпусом 8 пневмоцилиндра 7 и состоит из трех рычагов 13, 14 и 15. Рычажный пневматический привод 6 осадки состоит из цилиндра 16 осадки с рабочей полостью А и полостью возврата Б и рычага 17, а также пневмораспределителя 18.Машина работает следующим образом.В зажимах 1 и 2 находятся свариваемые детали, и под действием сжатого воздуха от пневмораспределителя 12 поршень 9 со штоками 10 и 11 устройства 4 автоматического расцепления находится в правом крайнем положении относительно корпуса 8 пневмоцилинд- . ра 7, а поршень цилиндра 16 осадки в левом крайнем положении. Оператор при предварительном подогреве, воздействуя на рычаг 15 посредством рычагов 14 и 13 привода 5 подогрева; а также через...

Номер патента: 1231137

Опубликовано: 15.05.1986

Авторы: Арцимович, Давыдов, Мусиенко, Николенко, Розинкевич, Усаченко, Чернаков

МПК: E02D 3/12

Метки: грунтов, нагнетательное, укрепления, химического

...следующим образом,Расходные емкости 5 и 8 заполняют соответственно жидкими смолой и отвердителем, инъектор 12 устанавливают в скважину в грунте и включают привод 14, В поршневые полости рабочих цилиндров 1 и 2 поступают смола и отвердитель, которые при рабочем ходе поршней вытесняются через трубопроводы и инъектор 12 в грунт. Одновременно в штоковую полость цилиндра 1 поступает растворитель смолы из пневмогидравлического контейнера16, а освободившийся в нем объем замещается воздухом, проходящим через впускной клапан 18. При обратном ходе поршня в цилиндре 1 растворитель из его штоковой полости вытесняется в контейнер 16, промывая при этом цилиндр 1 от смолы, оставшейся настенках цилиндра от предыдущего цикла нагнетания. Воздух в...

Номер патента: 1231112

Опубликовано: 15.05.1986

Авторы: Давыдов, Коновалов, Сеськов, Тяглик

МПК: E02B 7/06

Метки: намыва, основания, песчаного

...именно к подготовке грунтовых оснований методом гидронамыва.Цель изобретения - повьппение несущей способности намывного основания и ускорение его консолидации.На фиг. 1 изображена. схема намыва песчаного основания; на фиг. 2 то же, план; на фиг, 3 - микроструктура грунта намытого основания.Способ осуществляется следующим образом.Стандартными лабораторными методамн определяется гранулометрический состав карьерного грунта, по которому определяется диаметр преобладающей фракции (Й, ) и процентное содержание тонкодисперсных частиц И), т.е. частиц диаметром менее 0,1 мм. По диаметру частиц преобладающей фракции определяется толщина слоя намыва тонкодисперсных частиц ( 60,5 д р). По процентному содержанию тонкодисперсных,частиц определяется...

Номер патента: 1229969

Опубликовано: 07.05.1986

Авторы: Анохин, Бояринов, Давыдов, Дадаев, Мелешкин, Мельников, Митропольский, Салакатов

МПК: H03M 13/51

Метки: декодирования, кода, корректирующего, составного

...о т л ич а ю щ е е с я тем, что вычислитель значений ошибки кода Рида-Соломона содержит объединенные по входам первый формирователь вспомогательных символов, второй и третий Изобретение относится к вычислительной технике и электросвязи и может быть использовано в системах коррекции ошибок для исправления и обнаружения многократных ошибок в 64-разрядных блоках данных,Цель изобретения - повышение скорости декодирования. формирователи частичных произведений и второй формирователь вспомогатель" ных символов, выход которого соединен с вторым входом второго формирователя частичных произведений, третий вход которого соединен с выходом . второго формирователя обратно/го элемента и вторым входом третьего формирователя частичных произведений,...

Номер патента: 1229368

Опубликовано: 07.05.1986

Авторы: Афанасьев, Давыдов, Дидрих, Негруцкий

МПК: E21D 23/03, E21D 23/06

Метки: забоя, удержания

...на минимальную высоту перекрытия с возможными вариантами расположения звеньев устройства, общий вид. тобы обеспечить необходимый ычагом 3 и корпусом выемочпри ее прохождении в зоне луплечи рычага 6 и 7 устатношению к линии его центпри этом угол р полуплетакой величины, чтобы обесй стороны, гарантированный орпусом выемочной машины и угол р должен быть как можа с другой стороны, он долольше той величины, которая укладываться полуплечу 7 при высоте перекрытия параллель- козырька 2, т. е, чтобы соблюе у=О. Этим условиям удовле, определяемый из выражения п +(,Я 2(а( - ау Для того, чзазор между рной машиныустройства поновлены по оров под угломча 7 выбираютпечить с однозазор между крычагом, т, е.но большим,жен быть не бпозволяла...

Номер патента: 1227870

Опубликовано: 30.04.1986

Авторы: Давыдов, Катков

МПК: F16H 21/14

Метки: остановками, рычажно-зубчатое

...коромысла 9 своэможностью свободного вращения размещено дополнительное ведомое колесо 13, взаимодействующее с колесом12. Колесо 13 является выходным звеном устройства. Колеса 11 и 13 такжеимеют равное число зубьев,Кривошип 8 может и не иметь конкретного конструктивного выражения.Его роль может выполнять зубчатоеколесо 11, для чего оно должно бытьжестко связано с колесом 7 с эксцентриситетом, равным длине кривошипа 8.Дополнительный шестизвенный рычажно-зубчатый механизм расположенна основании 1 относительно основного так, что на момент начала выстояколеса 13 разность между углом 3образованным кривошипом 8 и прямой,проходящей через оси кривошипа 2 икоромысла 3, и углом, образованным этой же прямой и прямой, проходящей через...

Номер патента: 1227399

Опубликовано: 30.04.1986

Авторы: Давыдов, Кикас

МПК: B23P 19/027

Метки: гусеничной, разборки, сборки, стенд, цепи

...с поворотной пятой 13,связанного с приводом 14. Рабочий исполнительный орган выполнен в виде дополнительного гидро- ф 5 цилиндра 15 для обеспечения начала сдвига пальца и перемещения его до середины проушины, шток которого связан со сменной оправкой 16, основного силового гидроцилиндра 17 с усилием, составляющим от 0,15 до 0,25 усилия дополнительного гидроцилиндра 15, шток которого связан со сменной оправкой 18, проходящей через сменную головку 19 в случае разборки гу сеничной цепи или со сменной головкой 20 с выдвижными подпружиненными элементами 21 в случае замены пальцев ц 9 2или сборки гусеничной цепи. Гидроцилиндры 15 и 17 смонтированы на общейплатформе параллельно друг другу нарасстоянии, равном величине кратнойшагу механизма...

Номер патента: 1227292

Опубликовано: 30.04.1986

Авторы: Давыдов, Лапин, Петрушин, Плеханов, Рейнштром, Юшков, Якименко

МПК: B21D 37/12

Метки: осесимметричных, полых, стан

...вид в плане; на фиг.3 - рабочийинструмент стана.Стан содержит приводной разъемныйтрехвалковый калибр 1 для размещениязаготовки, два конических рабочихвалка 2 и 3, установленных в каретках 4 и 5 наклонно к оси 6 калибраи приводы 7 и 8 перемещения кареток вдоль оси калибра, Стан снабженприводом 9 радиального перемещения,по крайней мере, одного валка 1 Окалибра. Конические рабочие валки 2и 3 установлены под постоянным угломнаклона к оси 6 калибра. Стан может содержать также сред ства для создания и накопления переходного запаса заготовок циркульную пилу 11 для резки штанги на штучные заготовки, рольганг 12, приемный лоток 13 и подъемник 14, Нагрев заготовок выполняется индуктором 15, оборудованным накопительным лотком 16,27292...

Номер патента: 1226387

Опубликовано: 23.04.1986

Авторы: Бехтерева, Давыдов, Елисеева, Петровский, Фролов, Харитонов

МПК: G01V 3/12

Метки: генераторное, геоэлектроразведки, скважинной

...КС ЯК Стт Я Л Е, нога кабеля Обеспечивая исключение влияния тока на внешнюю старсну экрана кабеля н местс соединения кабеля и трансформатора. Исключение нлияниятока ня внешгпою сторону экрана Фицера Обеспечивает неискаженную диаграмму наТря;-"леннасти генераторного устрой" ствя пги Гтежскняжшннам рядиопросвечи"- Н аттттттттЗаградительный трансформатор осуществляет также согласование Фидера с. антенной через отрезок соединитель-.ного симметричнога экранированного кабеля годсаединеннога одним концам к заграцительному трансформатору, а другим к симметрирующему трансформатору сагласующе-симметрирующего устройства. Двусторонняя симметрия соединительного кабеля исключает влияние тока ня внешнюю сторону экрана кабеля, чем обеспечиваются мялае...

Номер патента: 1225957

Опубликовано: 23.04.1986

Авторы: Давыдов, Захаренко, Казачек, Новиков

МПК: F16J 9/00

Метки: уплотнение

...к уплотняемой поверхности вала 8 упругим элементом 9, например экспандерной пружиной, и установленыв канавке 1 с зазором в.Уплотнение может быть также использовано для герметизации поршня. В этомслучае уплотнительные разрезные кольца 10и 11 с неразрезным кольцом 12 и упругим элементом 13 помещаются в канавку 14поршня 15, совершающего возвратно-поступательное движение относительно цилиндра 16. Между коническими поверхностями17 и 18 и кольцом 12 обеспечен такжезазор а, а кольца 10 и 11 установлены в канавке 14 с зазором в.40Под действием упругого элемента 9 иперепада давления кольца 3 и 4 прирабатываются к поверхности вала 8 приего возвратно-поступательном движении,При этом конусные поверхности металлического неразрезного кольца 7...

Номер патента: 1224214

Опубликовано: 15.04.1986

Авторы: Давыдов, Кельзон, Коротаев, Смыков, Тетеревлев, Трошков, Циманский, Шеремет, Январев

МПК: B63H 23/36

Метки: дейдвудное

...один опорный элемент, при этом расстояние от кормового торца втулки до опорного элемента больше длины вкладыша, а величина радиал ьного зазора больше величины статической просадки консолиЗо гребного вала.Кроме того, опорный элемент выполнен в виде кольцевой втулки.Кроме того, продольная ось опорного элемента пересекает продольную ось дейдвудной трубы.На фиг 1 изображено дейдвудное устройство. продольный разрез; на фиг. 2 то же, с опорным элементом, выполненным в виде кольцевой втулки; на фиг. 3 - то же, продольная ось опорного элемента пересе кает продольную ось дейдвудной трубы.Дейдвудное устройство состоит из гребного вала 1 с винтом 2, установленным в кормовой дейдвудный подшипник, состоящий из втулки с вкладышем 3, закрепленной в...

Номер патента: 1224153

Опубликовано: 15.04.1986

Авторы: Гурьева, Давыдов, Кожевников, Рыжий

МПК: B29C 37/00

Метки: композиционных, механической, отвержденных

...кромки 15 резца образуется разрежение. Жидкость в этой зоне под действием разрежения втягивается в поры пластика по поверхности 7 и 8. Таким образом, подсос воздуха из производственного помещения во вскрытые резцом поры, содержащего влагу и другие вредные для пластика вещества, полностью исключается. В процессе обработки резец нагревается до 400 в 5 С, жидкость, накапливаясь в отверстии-накопителе 11, нагревается от стенки отверстия, в нагретом состоянии подается через жиклер 12 в зону 14, при этом вязкость жидкости снижается, а проникающая способность повышается. Жидкость, попавшая в поры пластика, на следующих оборотах оболочки переносится на грань 3 резца вместе с удаляемым мате 5 10 15 20 25 зо 35 риалом, смазывает ее, улучшая...

Номер патента: 1224144

Опубликовано: 15.04.1986

Авторы: Давыдов, Люкевич, Солодовник, Щербак

МПК: B29B 7/74, B29C 67/20

Метки: вспенивающейся, композиции, компонентов, перемешивания

...взаимодействия с эластичным карманом 2 для смешения вспенивающейся композиции.На корпусе 1 установлена П-образная стойка 9, на которой на высоте 0,8 в 1,8 образующей прижимного ролика 6 смонтирован зажим 10 для герметизации эластичного кармана 2.При перекатывании прижимного ролика по наружной стенке эластичного кармана композиция перемешается роликом по вогнутой стойке по касательной к окружности, описываемой роликом, до противоположной стенки кармана и одновременно поднимается вверх по образующей кармана. После выхода ролика из соприкосновения с эластичным карманом композиция опускается вниз. Таким образом композиция в кармане совершает сложное тангенциально-осевое перемещение.Высота расположения зажима подобрана таким образом, чтобы...

Номер патента: 1224060

Опубликовано: 15.04.1986

Автор: Давыдов

МПК: B21D 43/02

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...которого своим сферическим торцом взаимодействует с упором 14. Между осями валков 8 и 13 размещена опорная поверхность 18 корпуса, на которую укладывается подаваемый материал 19. Рабочая поверхность подающего валка 8 образована выступом с радиусом К, величина которого несколько больше расстояния Б - от опорной поверхности 18 корпуса 1 до оси валка 8. Вдоль образующей выступа подающего валка выполнены радиальные пазы с внутренним радиусом г и шириной В. Паз направляющей для прохода выступа подающего валка снабжен перемычками 20, ширина которых не более ширины В проточек, а шаг расположения 35 равен шагу расположения радиальных пазов на рабочей части валка 8.Устройство работает следующим образом. От эксцентрикового вала пресса 1...

Номер патента: 1222985

Опубликовано: 07.04.1986

Авторы: Давыдов, Зеньковский, Релин, Ридер, Шуркин

МПК: F23D 14/20

Метки: горелочное

...11 и 15, а к диску 11 жестко прикреплены кронштейны 16, между которыми и диском 15 установлены пружины 17.Воздухоподающая труба 5 снабженапатрубком 18.Горелочное устройство работаетследующим образом.Перед розжигом вращением гайки 14производится перемещение в крайнееверхнее положение трубы 8, позволяющее достичь минимальной степени перекрытия конусного сопла 10,После подачи газа через патрубок2 и воздуха через патрубок 18 черезконусное сопло 10 известным способомпроизводится ррзжиг, Газовоздушнаясмесь образуется в слое дробленогоогнеупора 9, который, являясь сильгным турбулизатором потока, обеспечивает хорошее перемещение газа ивоздуха. Газ поступает в слой дроб 5 10 15 20 25 30 35 40 45 50 55 леного огнеупора 9 из корпусачерез отверстия...

Номер патента: 1222967

Опубликовано: 07.04.1986

Авторы: Давыдов, Дягилев, Жемерикин

МПК: F16L 3/22

Метки: коммуникаций, крепления, плоского, пучка, трубопроводов

...ул. Проектная, 4 Изобретение относится к строительству и может быть применено при прокладке технологических трубопроводов или иных .коммуникаций малого диаметра.Цель изобретения - повышение экс илуатационной надежности трубопрово- дов путем обеспечения самоустановки опорных вкладышей относительно направляющих при стягивании последних в обойму.1 ОНа чертеже изображено устройство, вид спереди.Устройство для крепления плоского пучка трубопроводов (коммуникаций) состоит из обоймы, содержащей две 15 параллельно расположенные и стянутые между собой направляющие 1 с выполненными в них пазами 2, в которых размещены опорные вкладыши 3 с возможностью перемещения в пазах. 20Число опорных вкладышей 3 соответствует числу трубопроводов 4, при...

Номер патента: 1222779

Опубликовано: 07.04.1986

Авторы: Давыдов, Красовская, Чирков

МПК: E04B 1/30

Метки: балка, железобетонная, покрытием, полимерным

...накладки, мм л, - расчетное сопротивлени разрыву, МПа;- прочность сцепления бе и накладки, МПа; т - ширина раскрытия тре кл, - ,модуль упругости накл1222779 мБкаг наКЛтнакл нанл Ь нанл нанл ат Е нак Составитель Р. ПолоновскийТехред И. Верее Корректор В. Синицкая Редактор А, Сабо Заказ 1678/29 Тираж 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к области строитель. ства и может быть использовано для несущих железобетонных конструкций, поверхность которых необходимо защищать от воздействия агрессивной среды. 5Цель изобретения - повышение трещиностойкости ненапряженных балок.На фиг. 1...

Номер патента: 1222517

Опубликовано: 07.04.1986

Автор: Давыдов

МПК: B24B 49/00

Метки: температуры, шлифования

...ИК-излучения через усилительноеустройство 13 подается на регистрирующее устройство 14 или в цепьуправления системы автоматическогорегулирования процессом шлифованияпо температурному критерию.В зависимости от положения активного участка образующей в пределахширины круга информация о температуре в зоне шлифования поступаетчерез те каналы, которые выходят наэтот участок, В результате при шлифовании деталей с поперечной подачей, когда неизвестно положение активного участка образующей рабочейповерхности круга, осуществляется,измерение контактной температурыв.любой точке зоны резания, так какпеременные углы наклона осей каналовв круге за один его оборот обеспечивают последовательное поступлениеинформации о контактной температурес охватом всех...

Номер патента: 1222403

Опубликовано: 07.04.1986

Авторы: Борисевич, Давыдов, Двоскин, Иванов, Косарев, Красносельских, Меламед, Озимин, Паршукова, Рабовский, Рыжанков

МПК: B22D 11/00

Метки: литья, полунепрерывного, труб, чугунных

...непосредственно в потоки металла, направленные на формирование соответственно наружной и внутренней эон металла в отливке. Выпускное отверстие бункеров рассчитывается так, что модификаторы равномерно подаются в соответствующие потоки 5 1 О 15 20 25 30 35 40 45 50 55 металла в течение всего процесса заливкиПредлагаемый способ испытывают при литье труб диаметром 400 мм и толщиной стенки 15 мм. Чугун содержит,: С 3,62, 83. 2,4, Мп 0,6, Р О,5 и Я 0,08. В литниковой чаше изготавливают четыре литника, при этом два из них ориентированы на рабочую поверхность наружного кристаллизатора, а два других - на рабочую поверхность внутреннего кристаллизатора, Над каждым питателем к верхнему краю литниковой чаши прикреплены бункеры для...

Номер патента: 1221160

Опубликовано: 30.03.1986

Авторы: Давыдов, Евсеев, Кожевников

МПК: B66C 1/06

Метки: захватное, магнитно-механическое

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к подъемно-транспортному оборудованию и может быть использовано при погрузке - выгрузке и транспортировке длинномерных пакетов стальных труб и проката,5 Цель изобретения - повышение надежности и уменьшение габаритов,На фиг, 1 изображено устройство, вид спереди (в транспортном положении); на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, в положении при подъеме - опускании груза на магнитах; на фиг. 4 - то же, в положении при захвате груза. Магнитно-механическое захватное устрой ство содержит грузонесущую траверсу 1, подвешенную на блоках 2 электромостового...

Номер патента: 1179744

Опубликовано: 23.03.1986

Авторы: Давыдов, Дрейден, Островский, Этинберг

МПК: G01B 9/02, G01J 9/02

Метки: интерференционно-теневое

...полупрозрачных зеркал 2 и 3 интерферометра, непрозрачных зеркал 4 и 5 интерферометра, объектива коллиматора 6, объектива регистрирующей системы 7, исследуемой фаэовой неоднородности 8, виэуализирующей диафрагмы 9, узла 1 О ре" гистрации интерферограммы и узла 11 регистрации шлирен-фотографии. Диафрагма 9 выполнена в виде зеркала с прозрачным,отверстием или зеркально отражающего экрана на прозрачном слое и установлена в фокусе объектива, а ее плоскость составляет с оптической осью и направлением на узел шлирен-фотографии равные углы, Диаметр отверстия в диафрагме зависит от параметров использованной оптики, характера исследуемой неоднородности и лежит в пределахр й с 2 Г - Ы,1 йп где Г - фокусное расстояние линзы 7;и - показатель...

Номер патента: 1219984

Опубликовано: 23.03.1986

Автор: Давыдов

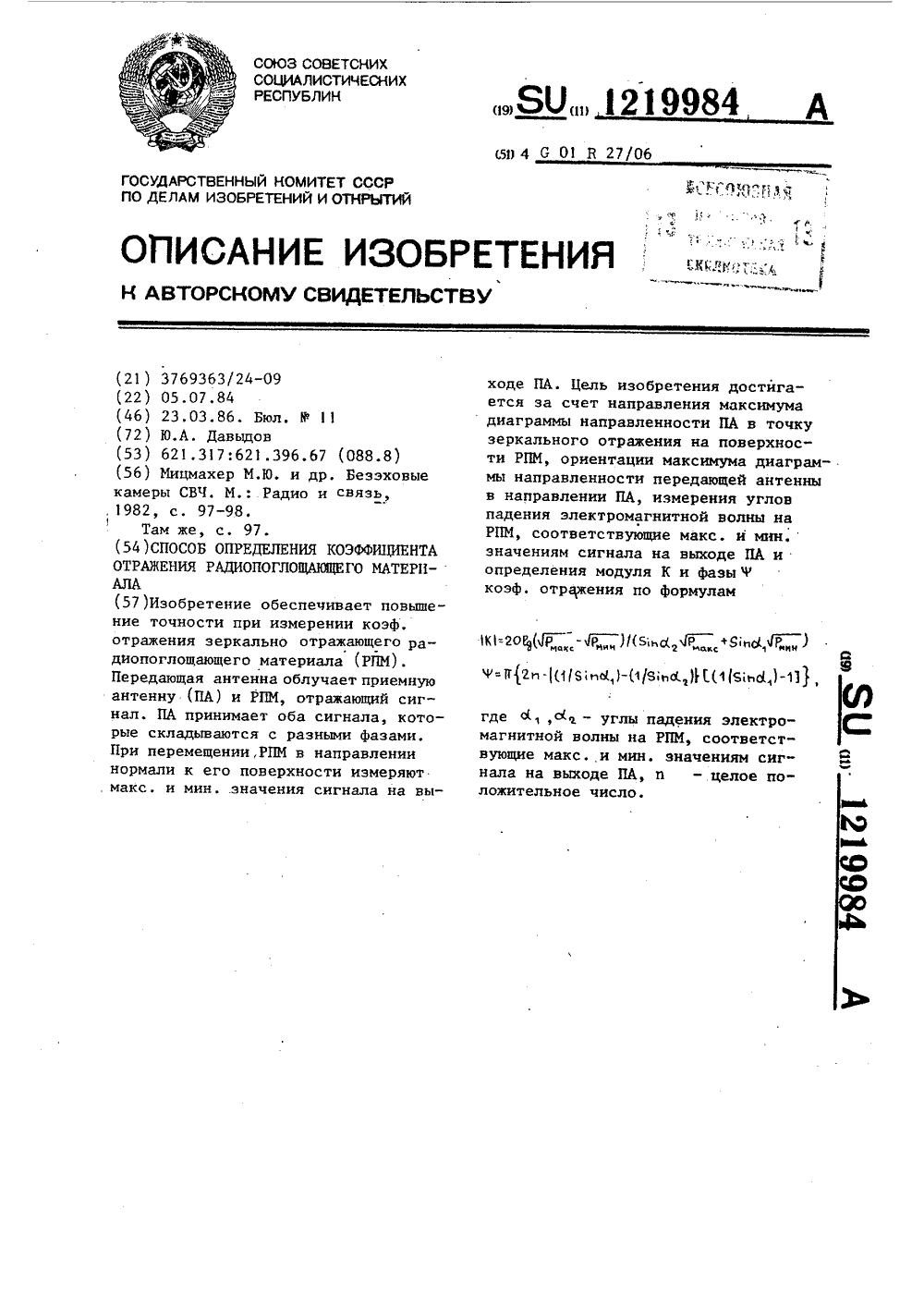

МПК: G01R 27/06

Метки: коэффициента, отражения, радиопоглощающего

...передающая антенн приемная антенна и переда на - приемная антенне, что дит к следующему соотношен прееляю оэффициентаРПИ; а- модул пь 3 ередан н антен рив нфс, б 1 б.,г 1 с- 1,3,3 Ы 40 п мнаяощнте гд П нал мощноскоде со к рмула и етени вит соответственн е 45 Способ Отражения ала, заклю поглощающе антенны эл посредство ента тери ия ко пределадиопающий=ПО глощающ я в обл о ма енни радио- ной рие олн атериал где Б - эфф емн Сигналы складываютс маркий сигит гнитнои ающей а оглощающ нормали и енн пере адиоп петериапо еме енин м а в направле е ии максимальног верхности и измере и минимального зна выходе приемной ан ч а ю щ и й с я т повышения точности коэффициента отраж тенны рав на ений сиги енны, о т м, что, с при измер ния зеркал л и...

Номер патента: 1219465

Опубликовано: 23.03.1986

Авторы: Давыдов, Ермолакин, Морковин, Потапов

МПК: B65B 69/00

Метки: мешков, растаривания

...спаренных валков 2. Под валками установлены на двух валах наборные режуцие диски 3. Каждая пара валков устанавливается с зазором. Между валками верхнего ряда зазор боль 1 е, чем между валками нижнего ряда. Эти зазоры регулируются.Каждый валок по всей поверхности имеет концентраторы 4, чередующиеся в шахмат ном порядке выступы и углубления. Прц 20 этом валки устанавливаются так, чтобь Выступы на одном валке строго соответствовали углублениям ца другом. Вращение вал ков навстречу друг другу осуществляется от двигателей 5 постоянного тока, что дае)г возможность регулировать скорость прохождения мешка через валки в зависимости от прочности его содержимого.Диски 3 установлены так, что перекрывают зону действия друг друга. Это...

Номер патента: 1219088

Опубликовано: 23.03.1986

Авторы: Акимова, Гамова, Давыдов, Каральник, Поюровская, Чигирь, Широков

МПК: A61K 6/02

Метки: защиты, зуба, препарированного, пульпы, состав

...титана при следующем соотношении компо" нентов, мас.:Смесь этил-К-цианакрилатаи этоксиэтил-Ю-цианакрилата 40-60 Двуокисьтитана 40-60 Состав приготавливают следующим образом.При смешении 10-11 капель жидкости из шприц-тюбика с одним мерником порошка получают однородную массу жидкой консистенции. Полученный состав наносят на поверхность препарированного зуба. За 1-1,5 мин, отверждаясь на поверхности зуба, средство .дает твердое покрытие, сохраняющеесяна культе препарированного зуба 7-10 дней. По истечении укаэанного срока перед фиксацией постоянного зубного протеза покрытие легко снимается стоматологическим экскаватором.П р и м е р 1. В полиэтиленовую емкость помещают О, 1 г (1 О капель) ,смеси этил-М-цианакрилата и...

Номер патента: 1218243

Опубликовано: 15.03.1986

Авторы: Биленко, Годик, Давыдов, Микушевич, Свидерский

МПК: F22D 5/28

Метки: вода-топливо, парогенераторе, прямоточном, соотношения

...реализующего предлагаемый способ. 15Выход регулятора 1 через магнитный усилитель 2 и исполнительный механизм 3 подключен к регулирующему органу 4, установленному на линии 5 подачи питательной воды, К входу ре гулятора 1 подключены датчик 6 статического перепада давлений на трубопроводе 7 между поверхностями 8 и 9 и датчик 10 скоростного напора на этом же участке трубопрово да 7. К входу .регулятора 1 также подсоединена цепочка из последовательно соединенных датчика 1 давления в промежуточной точке между поверхностями 8 и 9 и динамического преобразователя 12, реализующего интегродифференциальный закон регулированияТ, +Т +1где Т и Т " постоянные времени;353 - оператор Лапласа.Динамический преобразователь 12 может быть выполнен в виде...

Номер патента: 1217923

Опубликовано: 15.03.1986

Авторы: Давыдов, Деревянко, Иванов, Москаленко, Паршин, Стрекалов, Чернышев

МПК: C23C 2/14

Метки: защитного, покрытия, толщины

...10 установлены в кулачковых пазах 11.Исполнительный орган снабжен кареткой 12 и приводным устройством, цепным транспортером 13. В основании 14 устройства выполнены направляющие 15, по которым происходит движение каретки 12 с исполнительным органом.Цепной транспоретр 13. снабжен пластинами-толкателями 16, а исполнительный орган имеет упор 17. В каретке 12 выполнены наклонные пазы18 для перемещения прижимного устройства в горизонтальной и вертикальной плоскостях.Устройство работает .в автоматическом режиме.Изделие 19, поступающее на измерение, попадает на приемный горизонтальный рольганг (не показан), затем располагается между скобами 2 и 3 прижимного устройства, Включают цепной транспортер 13. Подается команда на...

Номер патента: 1217546

Опубликовано: 15.03.1986

Авторы: Давыдов, Денисов, Комиссаров, Кузьмин, Митякин, Сокортова

МПК: B22C 1/00

Метки: смеси, состав, формовочной

...5 д том порЯДке исхОД 51 13фактических потерь этих комподецтов.В табл,привецекы составы предлдгаемых смесей, содержащих водную сусикзпю дд 0 ксдддд кре т 5 ,т .3- вестная смесь (состав Я), ав табл, 2 - их с 3 сйствд.Пд) 3 Р ИР 1 гот о 251 И 51 т)Р)Од; -кой сме:и (состд 3 53. 1:Бдо;с 34 ИеС 01 Б 03 Ц 1 ЕС 1 БЕ 63 с 2 Д . Е 121 3 длс 5 с 5 мас.Е Подь 2 мк 3 тем30 цОдс т ,;, )КС.",С ЦЕ Зи 51 ДтОК СИДД К) Е:35 ДСО:.3 У.52 Я 3 ЭОЦ С.2,".; аО "УЭц;д ддТЕ .:ОК;то т 10 МО;д ЯО Мдс 7,Бдрцевого песка с 20 с,Ж водыв шаровой мельнице в течение девятичасов, ГОсле чего была проверенаЦ ПЕРСОСТ ССПЕЦЗи т;ТЕ) П)О -КОсд 5 е" через то э О м . , котОрдя 0; .,авила 34 Пло; ц сть сус 35пек;дии составила 2,2 Г/см,1 дк слеттует из табл, 2, оцтимальКоа...

Номер патента: 1216609

Опубликовано: 07.03.1986

Авторы: Боголюбов, Гольдштейн, Давыдов, Данилевский, Дементьев, Козлов, Лунин, Лыков, Матюшенко, Пельц, Розенберг, Фриш

МПК: F27D 1/02

Метки: дуговой, свода, секция, электропечи

...Кессон сверху закрыт листом 7, нижний лист 8 защищен от тепла печи слоем огнеупорного бетона 9, Нижняя камера разделена на отдельные сектора трубами 10 с отверстиями в стенках, соединенными с патрубками 11 для подвода дистиллированной воды из третьей камеры 12, через которую пропущена труба с охлаждающей водой. Для отвода пароводяной смеси используются патрубки 13. Торцовые стороны кессона закрыты герметичными стенками 14,Работа секции осуществляетсяследующим образом.5Тепло, поступающее к секции снизу из печи, и охлаждение, создаваемое проточной водой в верхней камере 3, создают в нижней камере 5, заполненной капиллярно-пористым веществом 6, движение пароводяной смесисквозь это вещество по направлениютеплового потока, т.е. от...

Номер патента: 1216600

Опубликовано: 07.03.1986

Авторы: Брайловский, Давыдов, Егоров, Тахциди

МПК: F26B 11/14, F26B 17/10, F26B 17/18 ...

Метки: аппарат, тепломассообменный

...валу, сообщающемся с источником газообразного теплоносителя,нутри него установлена отвотруба, сообщающаяся с полостьа посредством патрубков, раснных параллельно винтовой ли1216600 аказ 991/4одпнсное ВН Ти 35 Филиал ППЛ "Патент г.ужгород,ул,Проект Изобретение относится к техникесушки сыпучих материалов, требуюшчхобработки разнотемпературными теплоносителями, и может найти применение в сельском хозяйстве и другихотраслях народного хозяйства.Цельизобретения - интенсификация процесса при обработке сыпучегоматериала в псевдоожиженном состоянии раэнотемпературными теплоносителями.На фиг, 1 изображен теплообменныйаппарат, общий вид; на фиг. 2 - разрез А-А на фиг, 1.Тепломассообменный аппарат содержит цилиндрический корпус 1 с загрузочным 2...
