Номер патента: 1024982

Опубликовано: 23.06.1983

Авторы: Беловодский, Давыдов, Кунин

МПК: G11B 23/06

Метки: кассета, ленты, магнитной

...кассета подается по стрелкеВ (фиг. Ц в механизм загрузки 10фиг. 3,5), который затем перемещает кассету но стрелке Г до установкиее на подкассетные узлы. При этомупоры 8 устанавливаются на базовыестойки 11 лентопротяжного механизма,которые сжимая пружины 7, отводяткрышку 2 от основания 1, освобождая сердечники 3, которые получаютпри этом воэможность вращения.Одновременно с отведением крышки2 от основания 1 пружины 7 обеспечивают прижим кассеты к базовымстойкам 11 лентопротяжного механиз-ма, надежно фиксируя ее положение.Скрепление же кассеты с помощьюподвижных втулок 5 и неподвижныхупоров 8 обеспечивает существенноеупрощение доступа к сердечникам З.смагнитной, лентой,Реализация изобретения позволитснизить себестоимость...

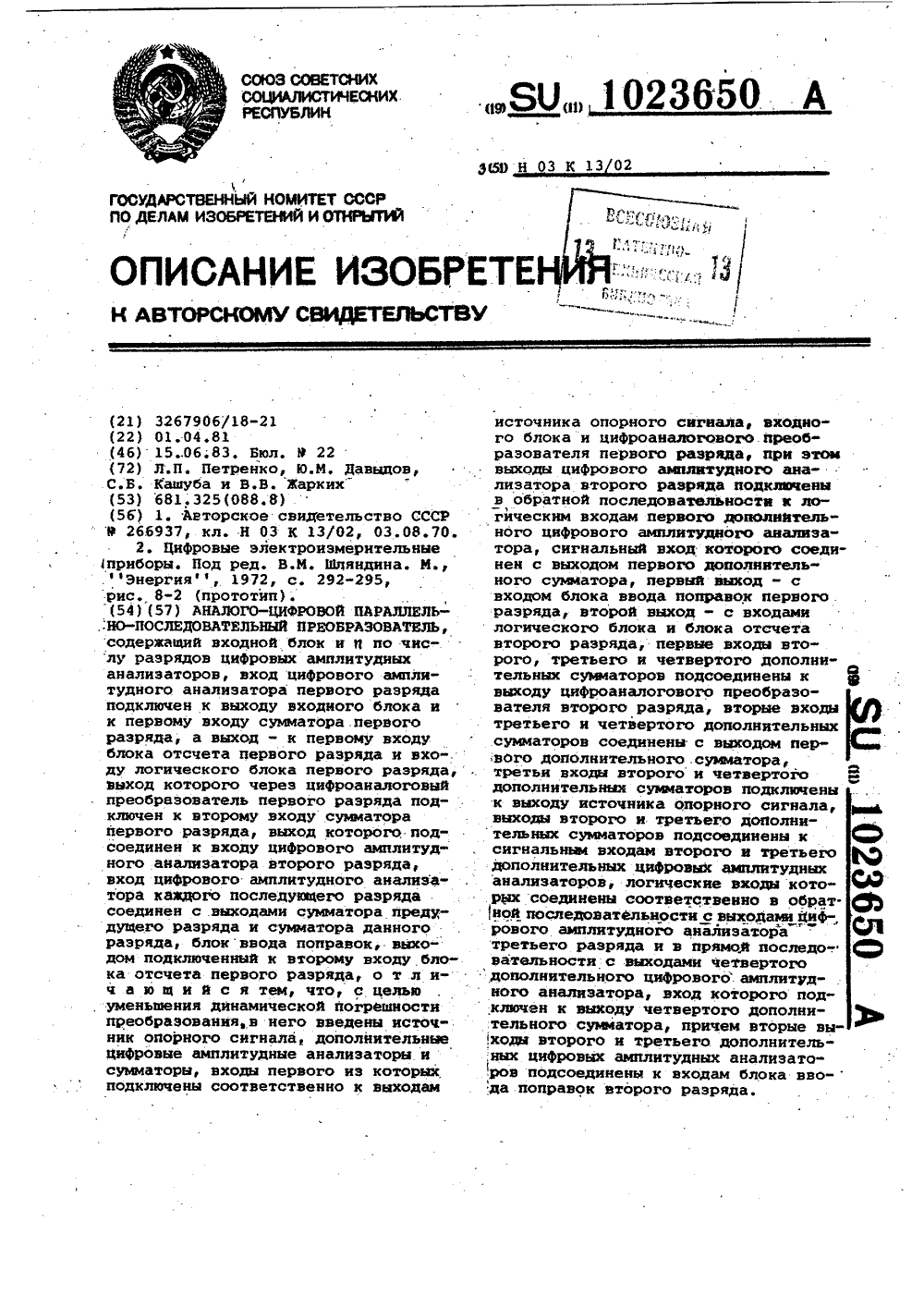

Номер патента: 1023650

Опубликовано: 15.06.1983

Авторы: Давыдов, Жарких, Кашуба, Петренко

МПК: H03K 13/02

Метки: аналого-цифровой, параллельно-последовательный

...выход - с входами логического блока и блока отсчета второго разряда, первые входы второго, третьего и четвертого дополнительных сумматоров подсоединены к выходу цифроаналогового цреобразова" теля второго разряда, вторые входы третьего и четвертого дополнительных сумматоров соединены с выходом пер" вого дополнительного сумматора, а третьи входы второго и четвертого дополнительных сумматоров подключены к выходу источника опорного сигнала, выходы второго и третьего дополнительных сумматоров подсоединены к сигнальным входам. второго и третьего дополнительных. цифровых амплитудных анализаторов, логические входы которых соединены соответственно в обратной последовательности с выходами цифрового амплитудного анализатора третьего разряда и в...

Номер патента: 1023080

Опубликовано: 15.06.1983

Авторы: Велижанина, Давыдов, Дворников, Тупиков

МПК: E21D 9/10

Метки: бурильных, манипулятор, машин

...маннпупятора в горнзонтапьнойппоскостн, причем с этими осями 2 и 3жестко соединены вецущие шкивы 4 и 5,шарнирно установпенные на горизонтапьных осях 6 и 7 поворота тяг 8 и 9стрепы манипупятора в вертикальной ппоскости. Привод поворота 10 стрвпыманипулятора в гориэонтапьной ппоскости 55кинвматически связан с вертикапьнойВНИИПИ Заказ 4174/21Филиал ППП фПач диуф. г Унг осью 2 ведущего шкива 4. Привод подьема 11 кинвматичвски связан с горизонтапьной осью 7, жестко соецинвнной стягой 9 стрепы манипулятора. На концахтяг 8 и 9 на горизонтальных осях 12 и13 установлены ведомые шкивы 14 и15. Вертикальные оси 16 и 17, жесткосоединенные со шкивами 14 и 15, шарнирно установпены в кронштейне 18. Ведущие и ведомые шкивы соединены междусобой...

Номер патента: 1022812

Опубликовано: 15.06.1983

Авторы: Андрейченко, Воробьев, Давыдов, Лосев, Подлесных, Сафронов, Шенкин

МПК: B28B 5/02

Метки: строительных

...асбоцементных или асбобетонных пустотелых 55перегородок, изготавлйваемых методомэкструдирования - значит усложнить конструкци 1 о, так как из экструдера заготовкавыходит непрерывной. лентой,Белью изобретения является повышение технологических возможностей установки,Бель достигается тем, что установкаснабжена рольгангами, установленнымимежду конвейером и формуюшим устройством и отрезным механизмом, установленным в зоне формуюшего устройства,причем перегородки конвейера выполненыв виде Е -образных пластин, закрепленных под углом к его горизонтальным поверхностям, рольганги, расположенныев зоне конвейера, выполненные в видеконсолей с воэможностью прохождения между ними-образных перегородок конвейера, а формующее устройство - в...

Номер патента: 1021943

Опубликовано: 07.06.1983

Авторы: Давыдов, Левин, Стобецкий

МПК: G01B 13/12

Метки: перемещений, пневматическое

...соплу пита 20ния,На фиг. 1 представлено устройство, общийвид; на фиг. 2 - разрез А-А на фиг. 1,Пневматическое устройство для измеренияперемещений содержит корпус 1 с цилиндри.ческим приемным соплом 2; охватывакяцимего соплом 3 питания и каналами 4, сообщающими сопла 2 и 3 между собой. Каналы 4расположены тангенциально соплу питания.Сопло 3 питания выполнено сужающимся к вы 30ходу,Устройство работает еледующим образом,Сжатьй воздух пЬд давлением Р постулает в сопло 3 питания и истекает в направле.нии обьекта 5, перемещение которого контроли.руется, образуя между корпусом 1 и обьектом 5замкнутую цилиндрическую обпасть с повышенным давлением.Рй (давлеиием выходногосигнала), Выходной сигнал отводится в прием.ное сопло 2. Поскольку сопло 3...

Номер патента: 1021557

Опубликовано: 07.06.1983

Авторы: Давыдов, Звонцов, Макаров

МПК: B23Q 3/06

Метки: закрепления, хонинговании

...планшайбе зажимные элементы и устройство регулирования скорости враще ния планшайбы. Указанное устройство позволяет уменьшить копирование погрешности технологической оснастки на обрабатываемую деталь за счет введения регулируемого вращения план- шайбы с закрепленной на ней деталью в процессе обработки под действием окружных сил резания 12.25Недостатком этого устройства является то, что поворот планшайбы ограничен опрделенным углом, в результате чего на обрабатываемой детали имеют место участки, где не удается избежать переноса погрешности оснастки и оборудования.Цель изобретения - повышение точности хонингования деталей.Укаэанная цель достигается тем, рто в устройстве для закрепления деталей при хонинговании, содержащем 2корпус с...

Номер патента: 1020934

Опубликовано: 30.05.1983

Автор: Давыдов

МПК: H02K 41/02

Метки: линейный, электродвигатель

...представлено устройство.Линейный электродвигатель содержит направляющую раму 1, являющуюся одновременно тормозной стойкой, якорь 2, закрепленный на раме 1 (на- пример, защемленный по концам и натянутый ва ней), корпус 3, перемещающийся вдоль направляющей 1 на роликах 4, в котором неподвижно размещены зубцовые зоны 5 с обмотками 6 индукторов. Е корпусу 3 присоединены своим одним концом 7 упругие элементы 8, имеющие Форму пластин, второй конец 9 упругих элементов 8 соединен с тормозной колодкой 10 или с основанием 11, на котором расположена тормозная колодка 10. На средней части Упругих элементов 8 закреплены ярма 12 таким образом, что при соприкосновении колодки 10 с направляющей рамой 1 или ярмом 12 с упором 13 корпуса 3 между .зубцовой...

Номер патента: 1019312

Опубликовано: 23.05.1983

Автор: Давыдов

МПК: G01N 29/04

Метки: диэлектрических, клеевых, ультразвукового

...измеряют амплитуду упругих колебаний в 45 каждой точке изделия, определяют точки изделия с повышенной амплитудой, изменяют частоту возбуждения изделия, фиксируют частоту, при которой наблюдается максимальная амплитуда, и по этой частоте судят о размерах дефекта, сканируют 50 изделие электромагнитной СВЧ-волной, а о частоте и амплитуде упругих колебаний судят по частоте и величине модуляции отраженной от изделия электромагнитной СВЧ-волны.На чертеже приведена схема реализации 55 способа контроля клеевых изделий из диэлектрических материалов. В контролируемом изделии, состоящем из двух материалов 1 и 2, например пенопласта и фетра, соединенных полимерным клеем 3, возбуждают упругие колебания посредством акустических преобразователей 4, в...

Номер патента: 1019228

Опубликовано: 23.05.1983

Авторы: Давыдов, Капитонов, Мельников, Федосеева

МПК: G01B 7/06

Метки: металлических, покрытий, толщины

...невысокая точность измерения.Наиболее близким по техническойсущности к изобретению является уст"ройство для измерения толщиныметалли" 15 памяти, выход которого подключен к управляющему входу порогового элемента, и последовательно соединенны-.ми блоком диФФеренцирования, входкоторого подклочен к зонду, вторыммасштабным преобразователем, ключом,управляющий вход которого подключенк выходу реле времени, и сумматором,второй вход которого подключен к зонду непосредственно, а третий - черезпервый масштабный преобразователь,выход сумматора подклоцен к информационному входу блока памяти.На чертеже приведена блок-схемаустройства,Устройство содержит злектролитический зонд 1, стабилизированный ис"точник 2 тока, блок 3 памяти,...

Номер патента: 1019183

Опубликовано: 23.05.1983

Авторы: Давыдов, Сафронов, Ховаев, Шикаленко

МПК: F24F 13/06

Метки: воздухораспределительное

...такого устройства является сложность конструкции.Наиболее близким к предлагаемомуявляется возаухораспреаелительное усеройство, содержащее панель, выполненную из листового гибкого материала иснабженную прорезями Г 2 .Недостатком известного возаухораспреаелительного устройства являетсясложность конструкции и технологии иэготовления,Цель изобретения - упрощение конструкции и технологии изготовления,; Поставленная цель достигается тем,25 что в воздухвраспределительном устройстве, включающем панель, выполненную из листового гибкого материала и снабженную прорезями, прорези выполнены по спиралям Архимеаа, концы спиралей рас-. положены на непересекающихся концентрических окружностях, а центральная часть панели смещена...

Номер патента: 1019042

Опубликовано: 23.05.1983

Авторы: Вашкин, Волковойнов, Давыдов, Кожевников, Константинов, Кульматицкий, Попович, Урюпин

МПК: E01B 27/12

Метки: шпалоподбивочная

...и правой вибропущт,Продольные,балки через шарнирьь 15установлены н переднем 16 и заднем17 подъемных механизмах. Переднийподъемный механизм 16 состоит из средней части 18, которая через шарниры 19соединена с двумя параллелограммнымимеханизмами, состоящими каждый из двухкронштейнов 20 и 21, двух тяг 22 и 23,соединенных шарнирно с кронштейнами, исиловьж цилиндров 24, установленныхшарнирно в образованном кронштейнами итягами подвижном параллелограмме по диапонали.,Передний 16 и задний 17 подъемныемеханизмы соединены через универсальныешарниры 25 с вертикальными параллельными тягами 26, которые через универсальныешарниры 27 и вертикальные оси 28 подвешены всвою очередь на рычаге 28 (для переднего подъемного маханизма) и на раме 2(для...

Номер патента: 1018069

Опубликовано: 15.05.1983

Авторы: Артамонов, Гречухина, Давыдов, Манцев

МПК: G01R 33/12

Метки: индукции, коэффициента, магнитов, постоянных, температурного

...содержит первую и вторую дисковые оправки 1 и 2, свободно установленные на валу 3 электродвигателя 4, с контролируемыми и компенсирующими магнитами 5 и 6, установленными в пазах первой и второй оправок 1 и 2 соответственно, термопар 7; первый и второй диски 8 и 9 с измерительными катушками 1 О и 11, третий диск 12, свободно установленный на валу 3 с измерительными катушками 13 (по числу контролируемых 5 магнитов), тепловой экран 14, переключатель 15 и блок индикации 16.Первый, второй и третий диски 8, 9, 12 и первая и вторая дисковые оправки 1 и 2 соосны с валом 3 электродвигателя 4. Первая и вторая дисковые оправки 1 и 2 изготавливаются из меди и нагреваются или охлаждактся вмонтированными внутрь нагревателями и охладителями (не...

Номер патента: 1017564

Опубликовано: 15.05.1983

Авторы: Абрамов, Анферов, Бойчевский, Бондаренко, Давыдов, Котиков

МПК: B61G 7/10

Метки: автосцепного, железнодорожного, средства, транспортного, упор, устройства

...к краю упора и не совпадаетс линией действия продольных сил, результирующая которых проходит примерно посредине опорной стенки угольника, что создает эксцентриситет приложения нагрузки, вызывает сложное напряженное состояние упора - сжатия с изгибом и отрицательно сказывается на прочности упора.Цель изобретения - повышение прочности и упрощение конструкции,Указанная цель достигается тем, чтов упоре автосцепного устройства железноРедактор Н. ШвыдкаяЗаказ 3455/20ВНИИПИпо дел113035, Мосфилиал ППП дорожного транспортного средства, содержащем корпус с упорными угольниками, включающими боковые и опорные стенки, подкрепленные ребрами жесткости, опорные стенки направлены в противоположные стороны наружу от боковых стенок, а ребра...

Номер патента: 1017434

Опубликовано: 15.05.1983

Авторы: Гусиков, Давыдов, Денисов, Ситников, Чижов, Чуфанов

МПК: B22D 37/00

Метки: заливки, конвейере, литейных, форм

...с возможностью возвратно-постунательного перемещения по направляющим, снабжена неподвижно установленным на тележке захватом и кулисныммеханизмом, полэун которого выполненс воэможностью перемещения по направляющим тележки на расстояние, равноедлине формы, и снабжен подвижным упором, взаимодействующим с формами, акулиса связана с приводом тележки,На фиг. 1 изображена установка длязаливки литейных форм на конвейере,общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - заливочная тележка срасположением ползуна в крайнем правом положении; на фиг, 4 - то же, срасположением ползуна в крайнем левомположении.Установка для заливки литейных форм30на конвейере содержит тележку 1, накоторой установлены механизмы 2 наклона ковша, кабина 3...

Номер патента: 594636

Опубликовано: 15.05.1983

Авторы: Давыдов, Марков, Токарев, Чернобривенко, Чехранов

МПК: B21C 37/12

Метки: винтовых, заготовок, цилиндрических

...регулирования зазора между роликом-оправкойб и первым холостым гибочным роликом 8 и расстояния между. вторым10 холостым гибочным роликом 9 и роликом-оправкой б опоры 10 перемещаютв прорезях боковин 1 соответственнов плоскостях О 0 и О 0, проходящих через оси приводного 6 и холос 15 тых 8 и 9 роликов, с помошью установленных на боковинах 1 нажимныхвинтов 11 и соединенных с подшипниковыми опорами 10 гаек 12. Дляперемещения винтовой заготовки 5на приемник 13 в другой боковине вырезано фигурное отверстие.Ролики 6,8 и 9 установлены так,что оси их параллельны, и имеютгладкую цилиндрическую рабочую поверхность, Ролики 8 и 9 могут бытьнабраны из шайб с калибрами, соответствующими профилю исходной заготовки. Все три ролика могут быть холостыми,...

Номер патента: 1016652

Опубликовано: 07.05.1983

Авторы: Давыдов, Зеньковский, Климушкин, Коен, Селезнев

МПК: F27B 9/00

Метки: излучающим, нагревательная, печь, сводом

...боковых стен установлены прямоструйные топливосжигающие устройства 2,Однако в таких печах не. обеспечивается равномерность разогрева внутреннейповерхности свода, прилегающей к горел.ке, так как факел, создаваемый горелками, имеет небольшой ( 15 О) угол раскрытия.Таким образом, во всех известныхслучаях не достигается равномерногоразогрева свода по всей его ширине.Цель изобретения - достижение равномерного нагрева металла в рабочей камере печи.Поставленная цепь достигается тем,что в нагревательной печи с излучающимсводом, содержащей футеров яную рабочую камеру и горелки, установленные вбоковых стенах под сводом печи навстречу друг другу, в каждой паре встречнорасположенных горелок одна выполнена в виде вихревой, а другая - в виде...

Номер патента: 1016602

Опубликовано: 07.05.1983

Авторы: Давыдов, Марсаков, Маслихов, Миронов, Рязанов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...внаправлении вращения вала,На фиг. 1 изображено уплотнение; 40на фиг. 2 - виц А на фиг, 1; на фиг. 3 разрез Б-Б на фиг. 2.Торцовое уплотнение состоит иэ установленного в корпусе 1 неподвижногоконтактного кольца 2 и установленного на валу 3 вращающегося контактного кольца 4; в котором на наружной цилиндрической поверхности выполнены сегментные канавки 5, расположенные наклоннок рабочему торцу кольна, причем расстояние межцу канавкой и рабочим торцомуменьшается в направлении вращения валаУплотнение работает следующим образом,При вращении вала в результате трения контактных колец происхоцит их нагрев и соответствующее температурноерасширение, при этом уплотняемая жидкость протекает по сегментным канавкам,охлаждая прилежащую область...

Номер патента: 1016211

Опубликовано: 07.05.1983

Авторы: Давыдов, Мельник, Немерзель, Церлюк

МПК: B30B 15/00

Метки: кривошипного, ползуна, пресса, уравновешивания

....Недостатком этого устройства является то, что в нем инерционный элемент связан со станиной посредст": вом поступательной кинематической 15 пары, что обуславливает ограниченную производительность пресса.Цель изобретения - повышение производительности пресса.Указанная цель достигается тем, ;р что в устройстве для уравновешивания ползуна кривошипного пресса, содержащем шатун, связанный одним шарниром с кривошипным валом пресса, а другим " с инерционным элементом, при этом ось вращения последнего шарнира размещена в одной плоскости с осью перемещения ползуна пресса, инерционный элемент выполнен в виде двух дисков, коромысла, сочлененного средней частью с.шарниром, связыва,ющим инерционный элемент с шатуном, и двух рычагов, шарнирно...

Номер патента: 1016171

Опубликовано: 07.05.1983

Авторы: Андрейченко, Давыдов, Пенкин, Тупиков

МПК: B28B 7/12

Метки: гибким, поддоном, распалубки, форм

...относительно криволинейной поверхности и на перемещение захватов, что снижаЬт производительностьЦель изобретения - повышение производительности. 35 Поставлениая цель достигается тем, что в устройстве для распалубки форм с гибким поддоном, содержащем установленную на основании вертикальО но подпружиненную опору под форму с двухскатной криволинейной поверхнос. тью и захваты поддона формы, опора снабжена консолями с направленными в сторону криволинейной поверхности скосами, а каждый захват - упором, контактирующим со скосом, при этом захват шарнирно смонтирован на консоли, выполнен в виде Г-образного рычага, шарнирно связанного одним- концом с упором, а другим посред ством тяги - с основанием,На фиг.1 показано устройство, общий вид, на...

Номер патента: 1016165

Опубликовано: 07.05.1983

Авторы: Давыдов, Лаваришек, Майоров, Трофимов

МПК: B28B 1/087

Метки: бетонных, виброплощадка, смесей, уплотнения, форме

...механизмв виде гидравлических амортизаторов.35Цель изобретения - удобство эксплуатации.указанная цель достигается тем,что в виброплощадке для уплотнения бетонных смесей в Форме, содержащей установленный на основании корпус с полостью, соединенной с источником сжатого воздуха и закрытой эластичной мембраной, к которой посредством контактных площадок прикреплены возбудители колебаний, размещенныев полости корпуса, последний снабженопорами под контактные площадкии перегорВдками, делящими его полостьна изолированные и сообщающиеся между собой посредством трубопроводаотсеки, в каждом из которых размещены опоры и возбудители колебаний.На Фиг.1 схематично изображенавиброплощадка, общий вид,ф на Фиг, 2 -то же, вид в плане, на Фйг.З...

Номер патента: 1015444

Опубликовано: 30.04.1983

Авторы: Анисимов, Давыдов, Лосев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...клю" чах и шинах положительной и отрицательной полярностей напряжения управления, а также преобразователя напряжения в периодическую знакопере менную функцию.Цель изобретения - упрощение устройства за счет сокращения .Узлов элементов, формирующих эоны захвата и преобразователя. 35Поставленная цель достигается тем, что аналоговое запоминающее устройство, содержащее интегратор, выход. которого соединен с первым входомпреобразователя напряжение - напряжение, вход интегратора соединен с выходом коммутатора, первый вход которого является входом устройства, второй вход коммутатора соединен с шиной управления, второй и третий входы преобразователя напряжение - 45 . напряжение соединены соответственно с шинами питания, выход Интегратора...

Номер патента: 1015395

Опубликовано: 30.04.1983

Авторы: Давыдов, Кизилов, Рассказов, Смилянский

МПК: G06G 7/161

Метки: множительное, широтно-импульсное

...между неинвертирующим входом и выходом которогоподключен четвертый масштабный резистор, выход второго операционного усилителя соединен с вторым выводом второго масштабного резистора, компаратор,первый вход которого через пятый масштабный резистор подключен к выходупервого операционного усилителя и,к первому выводу шестого масштабного реэистора, первый вывод седьмого масштабногорезистора является вторым входом устройства, введены дополнительный компаратор,триггер и восьмой масштабный резистор,причем к первому входу дополнительногокомпаратора подключены второй вывод50шестого масштабного резистора и первыйвывод восьмого масштабного резистора,второй вывод которого соединен с первымвыводом сеа,мого масштабного резистора,второй вывод...

Номер патента: 1015313

Опубликовано: 30.04.1983

Авторы: Давыдов, Хилов

МПК: G01R 21/07

Метки: измерительной, колебаний, линии, мощности, помощью, сверхвысокочастотных

...диапазоне.5Известен способ измерения мощности сверхвысокочастотных колебаний с помощью измерительной линии, включающий измерение напряжения,.огибающей сверхвысокочастотного поля в изме рительной линии при перемещении вдоль нее предварительно прокалиброванного зонда и вычисление мощности по измеренным значениям 1.Недостатком известного способа является узкий динамический диапазон, определяемый нелинейностью вольт-амперной характеристики детектора измерительной линии,Цель изобретения - расширение 20 динамического диапазона.Поставленная цель достигается тем что .в способе, включающем измерение напряжения огибающей сверхвысокочастотного поля в измерительной линии 25 при перемещении вдоль нее предва. рительно прокалиброванного...

Номер патента: 1015177

Опубликовано: 30.04.1983

Авторы: Биленко, Годик, Давыдов, Микушевич, Свидерский

МПК: F22B 35/00

Метки: котла, пароводяного, прямоточного, режима, температурного, тракта

...задание по энтвльпни. Сигнал по давлению.практически не влияет на выбор динами- ческих параметров настройки, так как со-сгавляег приблизительно 3% амплитуды, сигнала по энтальпии в рабочем диапазоне частот работы регулятора.. Устройство работает следующим образом.Изменение перепада давления межпу сечениями трубопровода 8, соеаиняюшего поверхности 9 и 10, преобразуется аатчиком 7 и затем в нелинейном преобразователе 11 и суммируется на входе регулятора 1 с выходом датчика 15 температуры. Нелинейное преобразование осуществляется так, что суммарный сигнал с выходов преобразователя 11 и датчика 15 температуры был пропорционален-.энтальпии среды (при неизменно цавлении) в диапазоне работы регулятора 1, Этот суммарный сигнал является...

Номер патента: 1013957

Опубликовано: 23.04.1983

Авторы: Давыдов, Краснобаев

МПК: G06F 11/08

Метки: классов, обнаружения, остаточных, ошибок, системе

...сумматора по моду лям . Рки Рк второго уровня,и блок формирования сигнала ошибок, причем пвходов устройства соединены,с .входами первого блока. памяти Г 13. ф со второй группой входов всех сумматоров по модулю 0 .Сущность изобретения. основывается на следующем очевидном равенстве5 (а+а;)+(б, +а)адьо (вой 4; ),где ц Р -О (=А,и)Отсюда следует, что(а+ а ) = 0. -(а +а. )Для факта наличия или отсутствияошибки нет необходимости вычислятьточное значение (аа,)вод д , а11 фдостаточно знать только факт=О (вод 0) . Если (а+ а )О, тои 0 -(а +а) )О, а еслй (а +а)=О,то и 0,) -(а+аЦ = О(вод 0 й),Таким образом, вместо (и) сумматоров по модулю Рд, которые определяют значения а= Р"-а,=2,3, л)достаточно иметь всего один сумматорпо модулю Р, который...

Номер патента: 1013673

Опубликовано: 23.04.1983

Авторы: Баранин, Давыдов, Маслихов, Рязанов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...ремонтопригодности и упрощение обслуживания торцового уплотнения за счет использования мягкого уплотнительного элемента.Эта цель достигается тем, что в известном торцовом уплотнении, содержащем вращакпцсеся и неподвижное кольца, имеющие два концентрично расположенных пояска пар трения, между которыми выполнена кольцевая камера, в которую подается затворная жидкость, на концентрических поясках одного кольца выполнены пазы, соединенные между собой радиальной прорезью, в которых размещен по спирали мягкий уплотнительный элемент.На фиг. 1 изображена конструкция торцового уплотнения; на фиг. 2 - разрез А-А35 на фиг..В корпусе 1 уплотнения размещено вращающееся кольцо 2 и неподвижное кольцо 3, в пазах которого расположен мягкий...

Номер патента: 1013599

Опубликовано: 23.04.1983

Авторы: Давыдов, Жиров, Жуков, Фанталов, Федоров

МПК: E04C 3/20

Метки: строительный, элемент

...изготовления, повышения трещиностойкости, жесткости и огнестойкости.Указанная цель достигается тем, что в строительном элементе, включающем полимербетонный сердечник с пространственным арматурным каркасом и щитовую облицовку по наружным граням, пространственный арматурный каркас выполнен по нижней грани с жестко присоединенными к нему фиксирующими уголковыми накладками, а щитовая облицовка сердечника связана гибкими связями, пропущенными через отверстия в угловых накладках, и снабжена поперечными ребрами жесткости, имеющими пазы в верхней части, при этом концы связей, отогнутых у верхней грани, присоединены к верхней арматуре каркаса, заведены в пазы противоположных ребер жесткости облицовки и замоноличены полимерной мастикой.При...

Номер патента: 1013110

Опубликовано: 23.04.1983

Авторы: Давыдов, Моргулис, Сирота

МПК: B23B 5/24

Метки: алмазно-обточной, станок

...вдоль его оси .установленЬарабан 8 с резцами 9 для.обработкиизделия 7, который несет пружины 10 45и торцовый кулак 11,Во внутренней полости шпинделя 2на подшипниках 12 смонтирован вал13 с осью 14 качания самоустанавливающегося двуплечего рычага 15несущего ролики 16,Барабан 8 предохранен от проворота относительно шпинделя 4 посредством шпонки 17, а вал 13 предохранен от вращения жесткими тягами18 через кожух 19который жестко со 55единен с валом 13. Нодшипники 12 упираются в крышку 20 и зафиксированыгайкой 21,Станок работает следующим образом.,3Изделие 7 устанавливают в приспособление 6 и сообщают шпинделю 2 вращение со скоростью резания от привода 3 вращения, Затем посредствомпривода 5 круговой подачи приводятво вращение...

Номер патента: 1013011

Опубликовано: 23.04.1983

Авторы: Видишев, Гончаров, Давыдов, Киселев, Крайник, Крысак, Писарев, Шевцов

МПК: B21B 45/02

Метки: катанки

...создания на поверхности катанки защитного покрытия; являющегося подсмаэочным слоем в процессе волочения.Поставленная цель достигается тем,что.согласно способу обработки катанки, включающему. охлаждение после прокатки и нанесение покрытия, охлаждение ведут до 700-800 С, а нанесение покрытия ,.производят пи дальнейшем охлаждении до 400-450 С в расплаве натриевого мыла.Известный способ предусматривает , охлаждение катанки от температуры аустенизации до 500-550 С в водном рют Воре, причем охПаждение в известном растворе одновременно преследует две цели: уменьшение окалинообразоъания и подготовку поверхности катанки к нанесению покрытия. Однако глубокое охлажодение до 500-550 С приводит к увели чению предела прочности К и предала текучести 8,...

Номер патента: 1012242

Опубликовано: 15.04.1983

Авторы: Давыдов, Краснобаев

МПК: G06F 7/49

Метки: вычитания, модулю

...и четвертого элементов И подключены попарно к входам восьмого и девятого элементов ИЛИ соответственно выходы которых подключены соответственно к первому и второму входам выходного регистра, выходы элементов ИЛИ третьей группы подключены к соответствующим 0 -М входам (9 =3,4(Р+1)/2+2 При Р нечетном,Р = 3,4Р/2+2 при Р четном) выходногО регистра, выходы ко" торого являются выходами устройст" ва (.23.Недостаток устройства - большой объем оборудонания.Цель изобретения - уменьшение объема оборудования.Поставленная цель достигается тем, что устройство для вычитания по модулю, содержащее первый и второй входные регистры, входы которых являются входами операндов устройства, а выходы подключены к входам перногои второго дешифраторов, первую и...
