Этинберг

Способ эрозионных испытаний

Загрузка...

Номер патента: 1255918

Опубликовано: 07.09.1986

Авторы: Дрейден, Осинцев, Островский, Щепинов, Этинберг, Яковлев

МПК: G01N 33/00

Метки: испытаний, эрозионных

...изображения содержит фотоматериал 5, объектив 7, фильтр пространственных частот в виде помещеннойв Фокальную плоскость объектива 7диафрагмы 8 и Фотоматериал 9,Способ осуществляют следующим образом.Через зеркало 2, объектив 3 налопасть 6 от лазера 1 направляют пучок света, который, отражаясь от лопасти б, через объектив 4 попадаетна фотоматериал 5, на котором производится экспонирование спекл-структуры изображения поверхностного слоялопасти 6,Далее осуществляют дозированноекавитационное воздействие на лопастьб, после чего смещают Фотоматериал 5в его плоскости и производят повторное фотографирование спекл-структуры,о ХПрошедший фотохимическую обработку фотоматериал,5 помещают в устройство пространственной фильтрации иэображения и освещают...

Способ эрозионных испытаний

Загрузка...

Номер патента: 1239590

Опубликовано: 23.06.1986

Авторы: Дрейден, Осинцев, Островский, Щепинов, Этинберг, Яковлев

МПК: G01N 33/00

Метки: испытаний, эрозионных

...8 и 9и испытуемую деталь, напримерлопасть 1 О модели гидромашины.Способ осуществляют следующимобразом.Через светоделитель 2, объектив4 и зеркало 6 на фотоматериал 8 отлазера 1 направляют опорный пучоксвета, а через светоделитель 2,объектив 3 и зеркало 7 на лопасть10 направляют предметный пучок света,который, отражаясь от последней,попадает на фотоматериал 8, в результате чего производят голографирование поверхностного слоя лопасти 10.и на фотоматериале 8 получают голограмму слоя. 1Далее осуществляют дозированноекавитационное воздействие на лопасть 10, после чего изменяют уголмежду предметным и опорным пучкамисвета и на фотоматериале 9 получаютголографическую интерферограмму,Зоны и степень эрозии поверхностного слоя лопасти...

Интерференционно-теневое устройство

Загрузка...

Номер патента: 1179744

Опубликовано: 23.03.1986

Авторы: Давыдов, Дрейден, Островский, Этинберг

МПК: G01B 9/02, G01J 9/02

Метки: интерференционно-теневое

...полупрозрачных зеркал 2 и 3 интерферометра, непрозрачных зеркал 4 и 5 интерферометра, объектива коллиматора 6, объектива регистрирующей системы 7, исследуемой фаэовой неоднородности 8, виэуализирующей диафрагмы 9, узла 1 О ре" гистрации интерферограммы и узла 11 регистрации шлирен-фотографии. Диафрагма 9 выполнена в виде зеркала с прозрачным,отверстием или зеркально отражающего экрана на прозрачном слое и установлена в фокусе объектива, а ее плоскость составляет с оптической осью и направлением на узел шлирен-фотографии равные углы, Диаметр отверстия в диафрагме зависит от параметров использованной оптики, характера исследуемой неоднородности и лежит в пределахр й с 2 Г - Ы,1 йп где Г - фокусное расстояние линзы 7;и - показатель...

Стенд для моделирования процесса кавитации

Загрузка...

Номер патента: 1216725

Опубликовано: 07.03.1986

Авторы: Дрейден, Островский, Этинберг

МПК: G01N 33/00

Метки: кавитации, моделирования, процесса, стенд

...стенда.На фиг. 1 изображен стенд длямоделирования процесса кавитации,на фиг. 2 - система фокусированияимпульсов,Стенд для моделирования процессакавитации, содержит кювету 1 с жидкостью и помещенным в нее испытуемымобразцом 2, источник 3 излучениялазерных импульсов, например лазер,и систему фокусирования импульсовв три зоны жидкости на заданном расстоянии от поверхности образца 2,причем система фокусирования выполнена в виде трех криволинейных зеркальных элементов 4, расположенныхпод углом один к другому, скрепленных между собой и имеющих центрыкривизны, расположенные в плоскости, параллельной поверхности образца 2.Стенд работает следующим образом.Источник 3 излучает лазерные импульсы, которые криволинейные зеркальные элементы 4...

Способ измерения давления в ударной волне

Загрузка...

Номер патента: 1177704

Опубликовано: 07.09.1985

Авторы: Дмитриев, Дрейден, Островский, Этинберг

МПК: G01L 23/00

Метки: волне», давления, ударной

...5 фоторегистратора, круглый непрозрачный экран 6,Фотоматериал 7. На фиг.1 также изображена ударная волна 8.Способ измерения давления в ударной волне осуществляется следующимобразом.25Излучение от лазера 1 расширяетсятелескопической системой 2 и направляется ча светоделительное зеркало3: прошедший через него пучок светаосуществляет первую экспозицию ударной волны 8, отраженный от зеркала 3и прошедший через линию 4 задержкипучок света - ее вторую экспозицию.В качестве ножа-диска используетсякруглый непрозрачный экран 6, установленный в Фокусе объектива 5,35При регистрации ударной волны 8сдвоенным лазерным импульсом на Фотографии (фиг.2) получаются дваизображения ударной волны 8,сдвину тые относительно друг друга на расстояние,...

Способ моделирования процесса кавитации

Загрузка...

Номер патента: 1165986

Опубликовано: 07.07.1985

Авторы: Дрейден, Островский, Этинберг

МПК: G01N 33/00

Метки: кавитации, моделирования, процесса

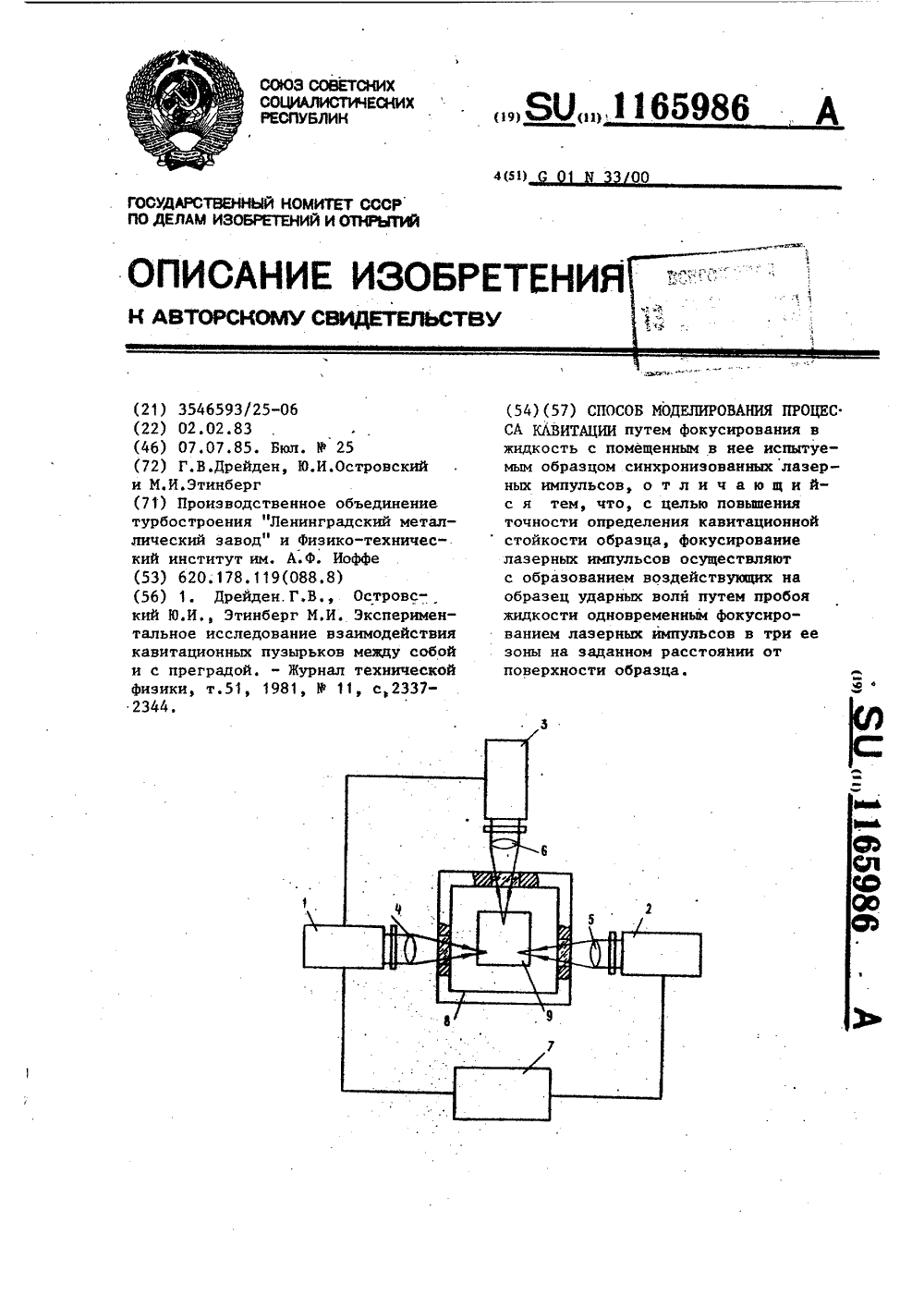

...Озирующее устройство 7,кювету 8 с жидкостью и помещенным в нее испытуемым образцом 9,Способ осуществляется следующимобразом. 45Одновременно вырабатываемые с помощью синхронизирующего устройства 7 лазерные импульсы от лазеров 1-.3 фокусируют объективами 4-6 в триэоны жидкостй в кювете 8 на заданном расстоянии от поверхности испытуемого образца 9, помещенного в нее.При этом фокусирование лазерныхимпульсов осуществляют с образованием воздействующих на образец 9ударных волн путем пробоя жидкости.В результате одновременного образования ударных волн от трех лазерных 5986 гимпульсов на заданном расстоянииот поверхности испытуемого образца 9 они встречаются на этой поверхности практически в одной точке,и давление ударной волны в этой.точке...

Теневая установка

Загрузка...

Номер патента: 1094013

Опубликовано: 23.05.1984

Авторы: Давыдов, Дрейден, Островский, Этинберг

МПК: G02B 27/54

Метки: теневая

...1 представлена оптическая схема предлагаемой установки и ход лучей в ней; на фиг, 2-10 - различные варианты исполнения ее визуализирующей диафрагмы, где неэаштрихованные участки соответствуют прозрачным участкам диафрагмы, черные - непрозрачным, а заштрихованные - зеркальным.Теневая установка включает установленные последовательно на оптической оси 1 точечный источник 2 света, коллиматор 3, объектив 4, виэуализирующую диафрагму 5, расположенную в фокусе объектива 4, и регистратор б, оптически сопряженный с013 3 1094исследуемым объектом 7, Кроме того,в состав установки входит второйрегистратор 8, также оптически сопряженный с объектом 7. При этом непрозрачная часть диафрагмы 5 содержит5зеркальные участки, а ее плоскостьсоставляет с...
