Номер патента: 1163910

Опубликовано: 30.06.1985

Авторы: Давыдов, Николаенко

МПК: B03C 1/025, B03C 1/029

Метки: магнитный, сепаратор

...приспособление, смывноеи разгрузочное приспособления 1 2 1.Недостатком укаэанного сепаратора являются высокие энергозатраты на вращение ротора.Цель изобретения - снижение энергозатрат за счет использования энергии истечения пульпы и смывиой воды,Указанная цель достигается тем,что в магнитном сепараторе, включающем электромагнитную систему, установленный с возможностью вращенияротор, матрицы с полиградиентнойсредой, привод, загрузочное приспособление, смывное и разгрузочноеприспособления, загрузочное и слывное приспособления выполнены в видеединого сегнерова колеса, жесткосвязанного с ротором.На фиг.1 изображен сепаратор,разрез; на Фиг,2 - разрез А-А на 1 О 2фиг,1; на Фиг.3 - загрузочное и смывное приспособления; на Фиг.4 -...

Номер патента: 1161607

Опубликовано: 15.06.1985

Авторы: Давыдов, Карлик, Соколов, Степаненко, Цурик

МПК: D01D 13/02

Метки: волокна, вытяжки, транспортировки, устройству, химического, цилиндр

Номер патента: 1161035

Опубликовано: 15.06.1985

Авторы: Давыдов, Майданюк, Харченко, Чекалин

МПК: A01K 1/03

Метки: биологических, объектов, экспонирования

...стакан 6, который жестко связан с крышкой 3. В направляющем стакане 6 установлен подсадочный стакан 7, который открыт со стороны камеры 1 экспонирования. С внешней стороны цилиндрической стенки крышки 3, между камерой экспонирования 1 и направляющим стаканом 6, размещены соосно каналу 2 сильфон 8 и пружина 9. Направляющий 6 и подсадочный 7 стаканы уплотнены относительно шлюзового канала 2 эластичными кольцами 10 и 11. Шлюзовой канал 2 разделен стаканом 6 на части А и Б, с возможностью изменения их объема. В цилиндрической стенке канала 2 выполнены отверстия 12 для соединеция части А канала 2 с атмосферой. В торцовых стенках канала 2 и стакана 6, а также в цилиндрической стенке стакана 7 выполнены отверстия 13 - 15 для соединения...

Номер патента: 1160377

Опубликовано: 07.06.1985

Авторы: Булахтин, Давыдов, Филатов

МПК: G05D 9/04

Метки: гидравлический, датчик, струйный, уровня

...1.К недостаткам устройства следует отнести малую чувствительность и узкий диапазон давления. Целью изобретения является расширение диапазона измерения уровня жидкости и увеличение чувствительности струйного гидравлического датчика уровня жидкости.Поставленная цель достигается тем, что в струйном гидравлическом датчике уровня, приемное сопло выполи-но в виде усеченного конуса, верхнее основание которого направлено навстречу соплу питания.На чертеже изображено предл агаемое устройство.Струйный гидравлический датчик уровня содержит источник 1 питания, чувствительный элемент, выполненный в виде соосной пары сопел 2 и 3, установленных перпендикулярно уровню жидкости. Сопло 2 питания размещено над свободной поверхностью жидкости, уровень...

Номер патента: 1159922

Опубликовано: 07.06.1985

Авторы: Базунова, Давыдов, Мурза, Сафаров

МПК: A01N 43/28, C07D 319/06

Метки: 10-тетраоксаспиро, активность, гербицидную, производные, проявляющие, ундекана

...4537,0 г (0,2 моль) И -бромбензальдегида,(0,001 моль)-толуолсульф 1 кислоты в 120 мл абсолютного толуола кипя" тят в круглодонной колбе с ловушкой Дина-Старка до выделения расчетного количества воды (3,6 мл). После охлаждения выпавший осадок отфильтровывают, промывают несколько раз водой и кристаллизуют из СС. Получают 30 г (643 от теории). 3,9-ди- -(И-бромфенил)-2,4,8,10-тетраоксаспиро,5 -ундеканат.пл. 209"210"С.Найдено, Хф С 48,421 Н 3,75; Вычислено, Х: С 48,51;,Н 3,83. Соединения общей Формулы (1) проверены на биологическую активность. ФАналогично получают и другие3,9-дизамещенные 2,4,8,1.0-тетраокса-спиро,5 -ундеканы, константы которых представлены в табл. 1. Структураполученных соединений подтвержденаданными элементного...

Номер патента: 1159612

Опубликовано: 07.06.1985

Авторы: Бакуева, Бобров, Вдовин, Давыдов, Микитаев

МПК: B01F 7/10

Метки: проведения, процессов, химических

...Расположенные вокруг сосуда электроды 22 и 23 служат для создания в реак3ционной зоне электрического (электромагнитного) поля.Несколько иное исполнение имеет устройство для проведения низкотемпературной полиэтерификации (фиг, 2). В данном случае реакционный сосуд (реактор) 2 устанавливают в калориметр 24, снабженный внутренним и внешним преобразователями температуры - датчикам и, выполненными, например, в виде цилиндрических стаканов 25 и 26, подключенными к схеме 27 измере- О ния, с выхода которой сигнал, соответсвующий разности температур Ь Т внутри и вне калориметра (последний может быть помещен в термостат), подается на регистратор 28, например самописец КСП 4 И,Для поддержания с высокои точностьюо15 скорости вращения мешалки с...

Номер патента: 1159121

Опубликовано: 30.05.1985

Авторы: Давыдов, Зибарев, Сапсалев

МПК: H02K 41/02

Метки: линейный, электродвигатель

...и якорь, инцукторы снабжены выступами, расположенными напротив упоров корпуса, и разделены по длине на две части, соединенные посредством упругих элементов и тормозной колодки, а также размещены в корпусе с возможностью продольного . перемещения.На фиг.1 показан электродвигатель в отключенном от сети состоянии; на фиг.2 - то же, в подключенном к сети состоянии.Электродвигатель (Фиг.1) содержит якорь 1 и тормозные стойки 2, закрепленные неподвижно на общем основании (не показано ), корпус 3 с упорами 4 и 5, тормозные колодки 6 и индуктор, разделенный на две части 7 и 8. Части 7 и 8 индуктора имеют выступы 9 и 10, расположенные напротив упоров 4 и 5 соответственно. Кроме того, эти части соединены между собой упругими элементами 11 и...

Номер патента: 1158813

Опубликовано: 30.05.1985

Авторы: Гусев, Давыдов, Деревицкий, Колесник, Рязанов

МПК: F16L 51/00

Метки: компенсационное, магистральных, трубопроводов, уплотнение

...подготовки устройства к работе запирающая жидкость через обратный клапан7 и радиальное отверстие 6 принудительно подается в камеру 4, При этом аксиально-под. вижные уплотнительные элементы 8 перемеща 35 ются от центра камеры, сжимая пружины 9. Во время работы, компенсационного уплотнения при периодических вохвратно-поступательных перемещениях внутренней трубы 1 относительйо наружной трубы 2 происходит унос запирающей жидкости с неотработанной поверхности трубы 1 за пределы уплотнительного узла, Аксиально.подвижные уплотнительыне элементы 8 под действием пружины 9 сближаются, обеспечивая непрерывное равномерное поступление смазки к уплотняемой поверхности трубы 1, Относительное сближение элементов 8 происходят до того момента, пока...

Номер патента: 1158802

Опубликовано: 30.05.1985

Авторы: Давыдов, Мельник

МПК: F16H 27/04

Метки: ведомого, вращения, звена, механизм, прерывистого, фиксации

...- с упором 10. При повороте кулачка 4 по часовой стрелке на угол в пределах 0-90 профиль а-д взаимодействует с сопряженным с ним роликом и осуществляет поворот коромасла .5 (фиг.4), при этом второй ролик обкатывается без зазора по участку профиля 3-ъ , обеспечивая геометрическое замыкание звеньев механизма, После поворота кулачка 4 на угол 90 (Фиг,5) в контакте с различными участками профиля кулачка находятся все три ролика коромысла 5. При вращении кулачка 4 на участке 90-180 поворот коромысла осуществляется посредством воздействия профиля р- на сопряженный с ним ролик, а геометрическое замыкание звеньев механизма обеспечивается участком о.-Д проФиля (фиг.б), В процессе поворота кулачка 4 на угол в пределах 180-360 (фиг.7 н 8)...

Номер патента: 1158760

Опубликовано: 30.05.1985

Автор: Давыдов

МПК: E21D 11/14

Метки: давыдова, крепи, стягивания, элементов

...что в устройстве для стягивания эжекеятов крели, соде 1 Ьищам шарнириж захВаты и силовой рабочий орган 35 взаимодействующий с наружной поверхижтъю днища ОднОГО из соединяемых элементов крепи, силовой рабочий орган выиолнен и виде пластины из материала с упорами на концах, причем щистйиа установлева с воэможностью взаииодейатвия ее упоров с боковыми стенками захватов. Кроме того, в качестве материала, .обладающего памятью, используют. нити нол.На фиг. 1 и 2 показана устанбвка устройства; на фиг. 3 и 4 - устройство в рабочем положении. Достижение поставленной цели основано на использовании в качестве силового рабочего органа нитинола - сплава никеля и титана. Этот сплав имеет свойство "запоминать" приданную ему форму. На заводе...

Номер патента: 1158555

Опубликовано: 30.05.1985

Авторы: Антонова, Горячковский, Губа, Давыдов, Минаков, Огенко, Стась, Тагунова, Чуйко

МПК: C01B 33/159, C04B 41/49

Метки: волокнистого, гидрофобизации, кремнеземистого

...проводили закрепление цолучемного гидрофобного слоя при 200 фС в течение 2 ч. Полученный образец охлаждали и разделяли на 3 части для проведения испыта ний на термическую устойчивость,П р и м е р2. Образец сформованного волокнистого термоиэоляционного материала на основе кремнезема разме - ром 50 х 50 х 25 мм обрабатывали в реакто- ре парами триэтиламини и воды (98 ф 2) в течение 6 ч при 150 С. После этого изделие нагревали в вакуумном сушильном шкафу при 200 С в течение 1 ч. Затем производили обработку парами метилтрихлорсилана при. 15"С в течение б ч, выдерживали 0,5 ч на воздухе и закрепляли полученный гидрофобный слой при 250 С в течение 2 ч.П р и м е р 3, Образец материала размером 50 х 50 х 10 мм обрабатывали в 1реакторе парами...

Номер патента: 1157339

Опубликовано: 23.05.1985

Авторы: Авдеев, Горбунов, Графас, Давыдов, Лютых, Сасса

МПК: F27D 1/16

Метки: индукционных, камней, масса, огнеупорная, печей, подовых, тиглей, футеровки

...чего резкоснижается их механическая прочность.оПри нагреве до 700 С образцы разрушаются.При введении 17 алюминиевых опилок наблюдается незначительное увеличение объема массы, что мало влияетна уменьшение трещинообразования вфутеровке. Оптимальной добавкойалюминиевых опилок является 2-37.Для выявления оптимального размера частиц алюминия, вводимого в состав массы, изготовляют три вида,образцов: с добавкой пылевидных частиц алюминия с размером 0,09-0,1 мм;с добавкой частиц размером 0,1-1 мм(опилки ); с добавкой частиц крупнее 1 мм. Установлено, что при введении алюминиевых опилок с размером частиц менее О,1 мм дополнительный объем продуктов реакции размещается в межзерновом пространстве .и не происходит раздвигание частиц массы....

Номер патента: 1156053

Опубликовано: 15.05.1985

Авторы: Давыдов, Давыдова, Петрикова, Платонов

МПК: G06F 13/00

Метки: ввода, датчиков, двухпозиционных, информации

..., объединенные первыевходы которых , входы установки в11 11и О пятого триггера являются с пер.ваго по третий входами формирователя соответственно, выход четвертогоэлемента И-НЕ, объединенные неинвертирующий выход пятого элемента И-НЕ,объединенные вьгход седьмого элемента И-НЕ и синхровход пятого триггера являются с первого по третий выходами формирователя соответственно,инвертирующий выход пятого триггераподключен к второму входу четвертого элемента И-НЕ. На фиг 1 изображена структурная схема устройства; на фиг, 2 - временная диаграмма, поясняющая принцип работы устройства, на фиг. 3 - первый формирователь импульсов , на фиг. 4 - блок опроса; на фиг. 5 - формирователь запроса.Устройство содержит генератор эталонной частоты, делитель...

Номер патента: 1156029

Опубликовано: 15.05.1985

Авторы: Воскресенский, Давыдов

МПК: G05D 23/19

Метки: терморегулятор, электропечи

...сравнения 4 выдает сигнал положительной полярностина нуль-орган 6, который переключает переключатель 7 в положение 11(фиг, 1), например, включает электромагнитное реле. В результате этоговход регулирующего блока 8 подключается к выходу второго блока сравне -ния 5 и на него подается сигнал рассогласования основного 1 и дополни -тельного 2 датчиков. Этот сигналвырабатывается вторым блоком сравнения 5. С выхода регулирующего бпо. 5 10 15 20 25 30 35 40 45 ка 8 в этом случае управляюшийсигнал подается через блок памяти 9на блок число-импульсного управления тиристорами 11, который управляет первым 13 и через инвертор 12вторым 14 блоками тиристоров, распределяя таким образом подаваемуюмощность между первым 15 и вторым16 нагревателями в...

Номер патента: 1154363

Опубликовано: 07.05.1985

Авторы: Давыдов, Двоскин, Добролюбов, Иванов, Илюхин, Калиниченко, Солохин

МПК: C22C 37/10

Метки: чугун

...образуется равномерно распределенная по всему сечению металла мелкая фосфидная эвтектика. Кроме того, введенный в чугун бор соединяется с находящимся в жидком металле азотом, образуя нитриды бора, имеющие кристаллографнческое и ориентационное соответствие с кристаллами растущего графита. В результате в чугуне образуется большое количество дополнительных центров кристаллизации, что способствует графитиэации металла и уменьшает его склонность к отбеливанию. В то же время избыток бора сверх стехиометрического соотношения приводит к образованию карбидов бора, повышающих износостойкость металла. При .вводе титана в структуре меЧугун выплавляют н вагранке.Шихта состоит иэ литейного чугуна ЛК 2, передельного чугуна М 1 и силикокальция,...

Номер патента: 1154250

Опубликовано: 07.05.1985

Авторы: Горячковский, Давыдов, Касперский, Огенко, Павлов, Прилепский, Чуйко

МПК: C04B 38/02

Метки: волокнистого, гидрофобного, композиция, термоизоляционного

...волокно 99,5-99,9Полиорганосила 1 О эоксан 0,1-0,5И композиции используют супертонкое кремнеэемистое волокно.Технология изготовления гидрофобного волокнистого термоизоляционного 15 материала следующая.Волокнистый термоизоляционный материал объемной массой 110-160 кг/мна основе супертонких кремнеземистыхволокон помещают в реактор, вакууми руют и обрабатывают парами четыреххлористого кремния (Б 1 С 1 ) при 20"370 С в течение 24 т 1 ч с последующимгидролизом привитого соединения.Затем вакуумируют и обрабатывают парами кремнийорганического соединенияобщей Формулы (СН ) БМ(СН Ц,+.,где и1-3,при температуре, не вышетемпературы разложения модификатора,и подвергают термообработке в вакуу ме или в токе инертного газа при 150370 С для образования...

Номер патента: 1154078

Опубликовано: 07.05.1985

Авторы: Бычков, Давыдов, Звонцов, Шаповал

МПК: B24B 33/02

Метки: конического, отверстия, хонингования

...настанке в кулачковом патроне и неподвижном люнете (не показаны). Коническая оправка 1 вводится внутрь трубы 17 и цилиндрического корпуса 2.Центрирующие втулки 10 и 11 надеваются на обрабатываемую трубу 17 и закрепляются посредством винтов 12 истержней 13. Цилиндрический корпус .2получает перемещение посредствомштока 14. В начальной стадии обработки доисправления исходяых йогреаностейтрубы разжим .брусков 1 б ведется черезпружину 7, при этом обеспечивается 55 зазор сГ(фиг. 1). На стадии оконча" тельного формирования поверхности повышают удельное давление брусков иустраняется зазор 4. Подача брусковвыполняется через толкатель 9, коль 11154078Изобретение относится к машино" строению и может быть использовано при обработке точных...

Номер патента: 1153205

Опубликовано: 30.04.1985

Авторы: Брайловский, Давыдов, Сасин

МПК: F24F 13/06

Метки: воздухораспределитель

...Сирохман Вякая 491,34 Тираж 6611 П 1 осударственного комитета СССРпо делам изобретений и открытий13035, 1 осква, Ж, Раушская наб., д.4/5 Подписное пинал ПП 1 "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к вентиляции и может быть использовано дляраздачи воздуха в помещения различного назначения.Цель изобретения - повышениестепени затухания приточной струипутем подсоса воздуха из помещенияк результирующей струе,На чертеже схематически изображенпредлагаемый воздухораспределитель,общий вид,Воздухораспределитель содержитдва параллельно расположенных подво.дящих короба 1 и 2 с выпускными отверстиями 3 и 4, и экран. Выпускныеотверстия 3 и 4 выполнены в оппоэит.но расположенных стенках коробов 1и 2, а экран - в виде...

Номер патента: 1152851

Опубликовано: 30.04.1985

Авторы: Давыдов, Корзников, Питерский

МПК: B62D 25/10

Метки: капот, силовой, установки

...возможности примыкания боковых и торцовых створок при их складвании.Поставленная цель достигается 20тем, что в капоте силовой установки,содержащем установленные на каркасе,включающем угловые стойки, крышу,боковые и торцовые створки, закреп-ленные петлями на каркасе, петли 25торцовых створок установлены наугловых стойках, причем поверхностикрепления петель к смежным боковыми торцовым створкам смещены на разную величину относительно оси пет- ЗОли.На фиг.схематично показан капот, вид сверху; на фиг, 2 - угловаястойка каркаса с петлями; на фиг. 3 -крепление боковых и торцовых створок на петлях, узелна фиг.1; на4 иг. 4 - капот при открытых торцовых створках:, на фиг. 5 - то же, при открытых боковых створках.Капо 1 состоит из каркаса с...

Номер патента: 1151581

Опубликовано: 23.04.1985

Авторы: Давыдов, Жуков

МПК: C22C 37/00

Метки: антифрикционный, чугун

...же высокое содержание кремнияинтенсифицирует зарождение большогочисла центров графитизации в белом чугуне при отжиге по всему объему металла, изменяя характер распределения включений графита отжига.Нижний предел содержания углерода обусловлен тем, что в более низкоуглеродистых чугунах выделяетсяслишком мало графита отжига и чугунперестает быть антифрикционным.Верхний предел обусловлен трудностьюрастворения большого количества углерода в жидком металле, содержащеммного кремния и серы (элементов,снижающих растворимость углерода врасплаве).1151 3Нижний предел содержания кремния обусловлен тем, что при более низкой концентрации кремния в металле длительность отжига резко увеличивается, а количество включений углерода от 5 жига (графита)...

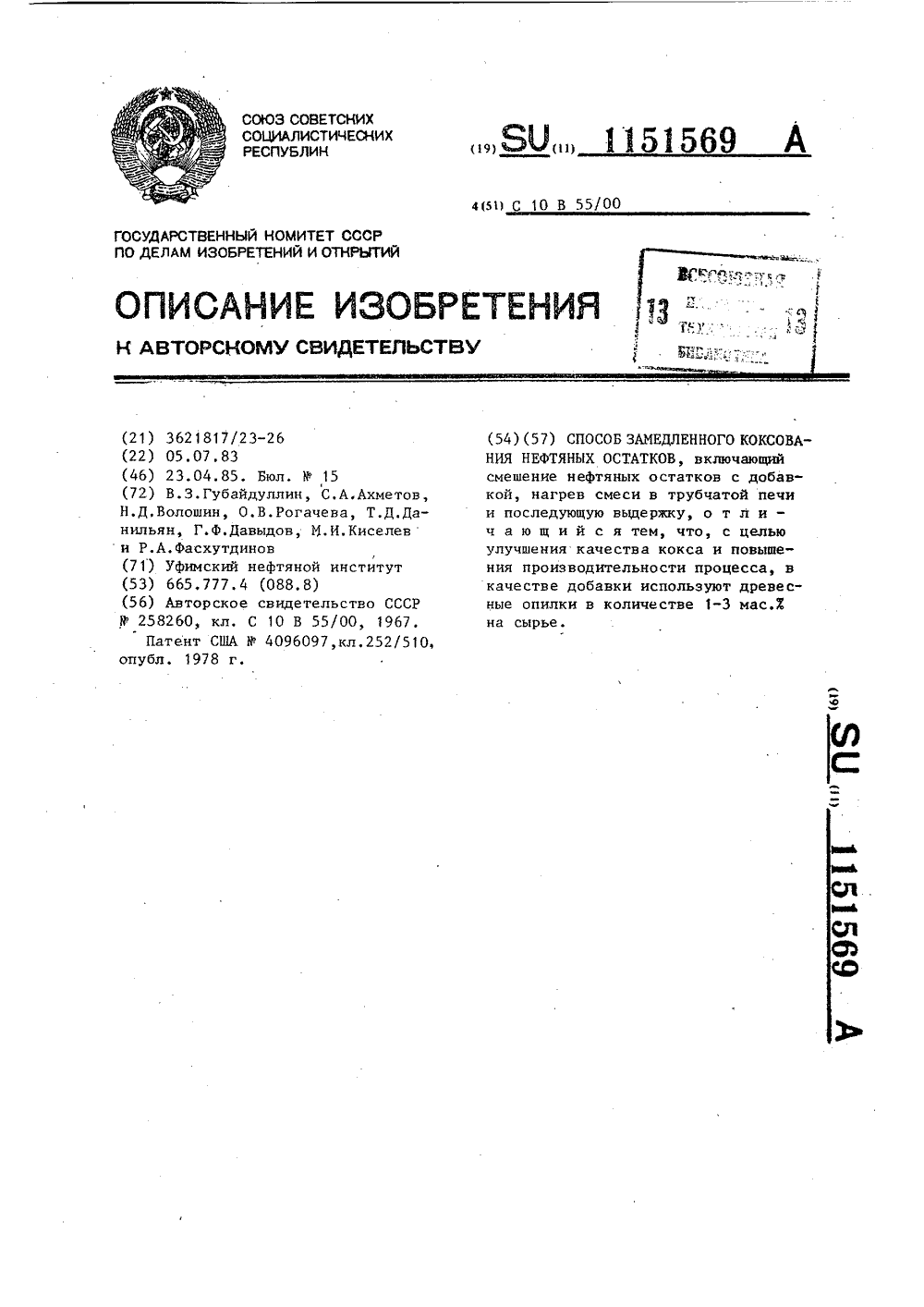

Номер патента: 1151569

Опубликовано: 23.04.1985

Авторы: Ахметов, Волошин, Губайдуллин, Давыдов, Данилян, Киселев, Рогачева, Фасхутдинов

МПК: C10B 55/00

Метки: замедленного, коксования, нефтяных, остатков

...прокачивают через печь. 2В выкидной трубопровод печного насоса специальным дозатором подают древесные опилки совместно с сырьем в соотношении 1:10 мас.7. с температурой 80-100 С и с давлением 1,5- 2,0 МПа в количестве 27 на вторичное сырье. Суммарная температура потока на входе в печь составляет 405 С. Поток сырья вместе с турбулизатором прокачивают. через печь, нагревают до 495-500 С и подают в реакционную каОмеру для коксования.В табл, 1 приведены другие примеры осуществления способа, а также сравнительные данные при использовании в качестве турбулизатора водяного пара и конденсата водяного пара. В табл, 2 приведены данные по качеству кокса при использовании известной добавки - бурого угля. При введении .бурого угля в сырье...

Номер патента: 1150430

Опубликовано: 15.04.1985

Авторы: Давыдов, Ищенко, Микушевич

МПК: F22B 35/14

Метки: двухниточного, парогенератора, питания, процессе, пуска

...воз ЗОдействуют на сбросные клапаны 25 и 26,Способ осуществляется следующимобразом.При отклонении давления передвстроенной задвижкой (перед сбросным З 5клапаном 25 (26), замеряемого датчиком 15 (16), от задания, формируемого задатчиком 17 (18), на входе ивыходе измерительного блока 19 (20),представляющего из себя алгебраичес Окий сумматор появляется сигнал.Этот сигнал подается на вход регулирующего блока 21 (22) регулятора давленин и линейный блок 23 (24), Регулирующий блок регулятора давлениявоздействует на сбросной.клапан 25(26) так, чтобы давление стало равнозаданному. Одновременно с отклонением (увеличением) давления от заданного происходит отклонение (уменьше- рние) расхода воды, замеряемое датчиком 1 (2), по сравнению с...

Номер патента: 1149135

Опубликовано: 07.04.1985

Авторы: Васильев, Давыдов, Розеноер, Шерстюк

МПК: G01M 15/00

Метки: аппаратов, исследования, микротурбин, направляющих, стенд

...торо- цилиндрическая оболочка б.Недостатком известного испытательного стенда является то, что часть газа, вышедшего из направляющего аппарата, не попадает в спрямляощую крыльчатку, а утекает через зазоры между корпусом и спрямляющей крыльчаткой. Из-эа наличия указанных утечек появляется систематическая погрешность при опрецелении момента ко личества движения потока после выхода его иэ направляющего аппарата.Зта погрешность снижает точность определения эФФективности направляющего аппарата, она особенно велика 55 (до 1007) при испытаниях направляющих аппаратов микротурбин, площадь проходного сеченная которых сопостаСпрямляющая крыльчатка 4 консоль- но установлена на валу 7, расположенном в газовых опорах 8 и соединенном с рычагом 9,...

Номер патента: 1148948

Опубликовано: 07.04.1985

Авторы: Богучарский, Врагов, Гуревич, Давыдов, Круглов, Харитонов

МПК: E02F 9/10

Метки: платформа, поворотная, экскаватора-крана

...с атмосферой, а другой - с всасывающим патрубком.4. Платформа по пп. 1 и 3, отличающаяся тем, что корпус редуктора выполнен с двойными стенками, образующими герметичную полость, сообщенную с воздуховодом. На чертеже изображена схема поворотной платформы экскаватора-крана.Экскаватор включает двигатель 1 внутреннего сгорания, установленный в изолированном машинном отделении 2, Контр- груз 3 уравновешивает опрокидывающий момент от веса. рабочего оборудования 4. Двигатель 1 соединен с контгрузом 3, газоходом 5, который связывает выхлопной патрубок двигателя 1 с каналами 6, выполненными в контргрузе 3, Система каналов 6 и перегородки 7 контгруза 3 образуют теплообменник. Контргруз 3 помещен в моторное отделение 2 и снабжен...

Номер патента: 1147984

Опубликовано: 30.03.1985

Авторы: Давыдов, Кизилов, Смилянский

МПК: G01R 11/00

Метки: счетчик, электроэнергии

...- к входам реверсивного счетчика, разрядные выходыкоторого являются выходом счетчикаэлектроэнергии, введены последовательно соединенные сумматор и нульорган, выход которого подключен ктретьему входу логичеекого блока,четвертый вход которого соединен свыходом первого компаратора, причемпервый вход сумматора подключен к выходу интегратора, а второй вход -к второй входной шине и второму входу второго компаратора.На фиг. 1 представлена блок-схема предлагаемого счетчика электроэнергии; на фиг, 2 - временные диаграммы,его работы,Счетчик электроэнергии содержитвходные шины 1 и 2, сигналы на которых пропорциональны соответственнотоку и напряжению исследуемой цепи,сумматор 3, интегратор 4, компараторы 5 и 6, источник 7 опорного напряжения с...

Номер патента: 1147683

Опубликовано: 30.03.1985

Авторы: Давыдов, Собенников

МПК: E04H 12/34

Метки: монтажа, оборудования

...и о крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к строительной индустрии и может быть использовано при монтаже крупногабаритного, тяжеловесного оборудования в труднодоступных местах.Цель изобретения - обеспечение возможности монтажа крупногабаритного тяжеловесного оборудования в труднодоступных местах.На чертеже показана схема монтажа оборудования.Монтаж оборудования осуществляется следующим образом.К доставляемому на место монтажа на верхнюю отметку 1 котлована 2 тяжеловесному оборудованию 3, превосходящему по весу грузоподъемность одного крана, с одной стороны прикрепляют аэростат 4, а с другой - стропы 5 грузоподъемного крана 6. Регулируют подъемную...

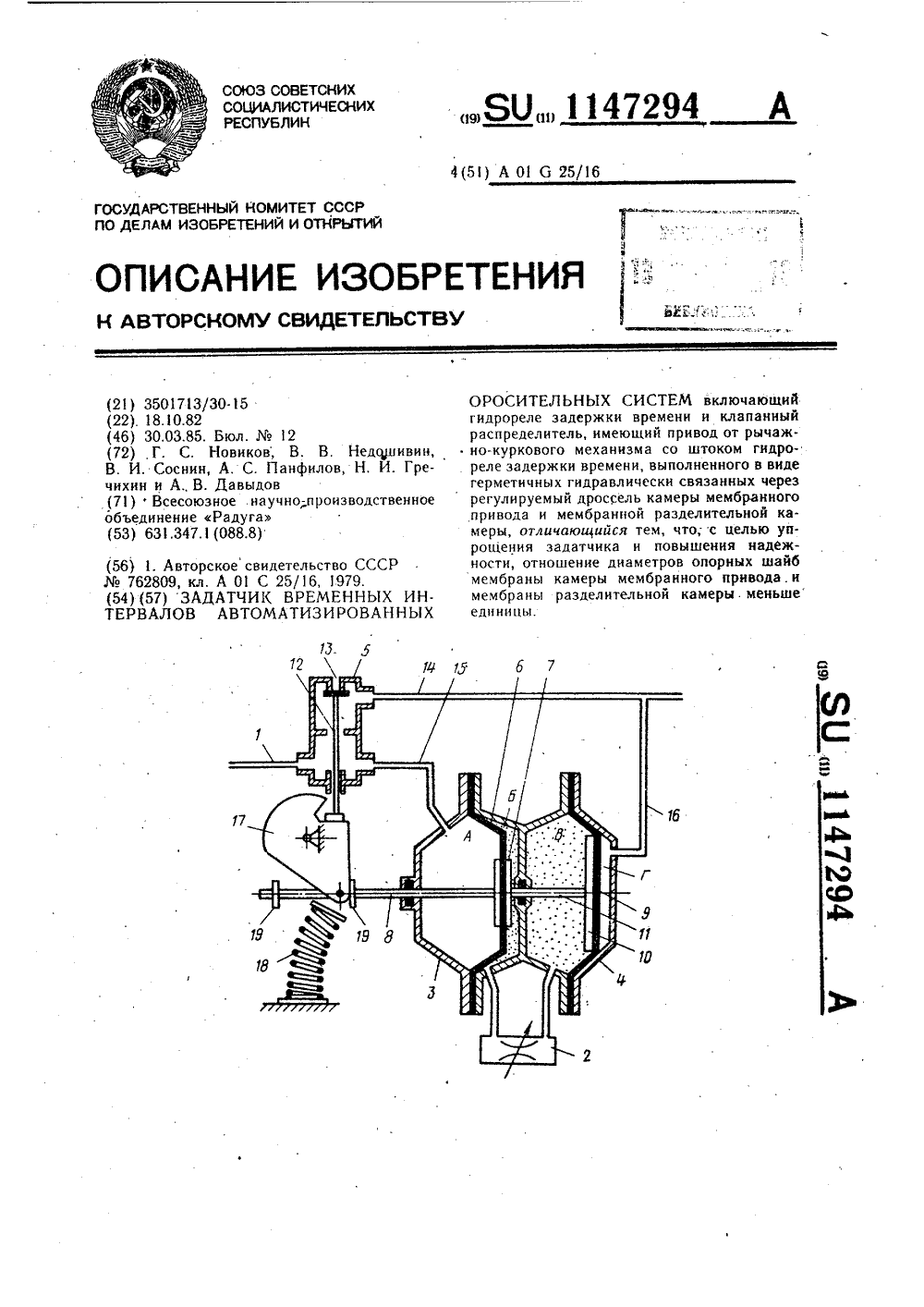

Номер патента: 1147294

Опубликовано: 30.03.1985

Авторы: Гречихин, Давыдов, Недошивин, Новиков, Панфилов, Соснин

МПК: A01G 25/16

Метки: автоматизированных, временных, задатчик, интервалов, оросительных, систем

...камере 4 мембрана 9 с опорной шайбой 10. Мембраны 6 и 9 одинаковые по размерам, связаны со штоком 11 образуют полости А, Б, В и Г, а диаметры их опорных шайб 7 и 10 соответственно меньше единицы, Полости Б и В заполнены рабочей жидкостью. например маслом, и сообщены между со. бой через регулируемый дроссель 2. Клатаннцй распределитель 5 имеет шток 12, сливное отверстие 13 и связан с рабочим органом (на чертеже не показан), управля. Ьщим трубопроводом 14, а трубками 15 Й 16 - соответственно с полостью А камерыгмембранного привода и полостью Г раздели- тельной камеры, Шток 12 клапанного распределителя 5 посредством рычажно-куркового механизма, состоящего из рычага переключения 17 и пружины 18, взаимодейст5 вует с упорами 9 штока...

Номер патента: 1146274

Опубликовано: 23.03.1985

Авторы: Арутюнов, Давыдов, Корзников

МПК: B62D 55/30, B66C 13/00, B66C 23/44 ...

Метки: гусеничная, крана, тележка, ходовая

...весьма опасно.40 Цель изобретения - повышение безопасности монтажа - демонтажа гусеничной ходовой тележки с крана путем снижения высоты вывешивания крана. ф 5Цель достигается тем, что в гусеничной ходовой тележке крана, содержащей раму, обегаемую гусеничной лентой, и поддерживающее устройство, установленное с возможностью взаимо действия с верхней ветвью гусеничной ленты, поддерживающее. устройство содержит рамку, .одной стороной шарнирно закрепленную на раме тележки, и установленные на другой стороне 55 рамки монтажные захватные элементы для взаимодействия с верхней ветвью ленты. 74 1 На фиг. 1 изображен кран, подготовленный к демонтажу гусеничных тележек; на фиг. 2 - то же, вывешенныйна гидроопорах, свободная нижняячасть гусеничной...

Номер патента: 1146056

Опубликовано: 23.03.1985

Авторы: Гуськов, Давыдов, Матвеев, Писаревский, Плеханов, Тер-Асатуров, Якунев

МПК: A61M 1/10

Метки: кровообращения, насос, экстракорпорального

...внутри корпуса и соедивенных между собой по всей площадиточками 21.Недостатком известного насоса является ненадежность защиты от воздушной эмболии, так как разгерметизация 20мембраны со стороны крови приводитк попаданию воздуха в кровь. Крометого, разгерметизация одной из мембран незаметна для оператора. Продолжение работы насоса с герметичной мембраной приводит к негерметичности диафрагмы ик воздушной эмбо- .лии.Целью изобретения является предотвращение воздушной эмболии и повышение надежности в работе насоса.Указанная цель достигается тем,что в насосе для экстракорпоральногокровообращения, содержащем корпусс клапанами и подвижную диафрагму,35состоящую из двух расположенных сзазором гибких мембран, корпус выполнен из двух...

Номер патента: 1145120

Опубликовано: 15.03.1985

Авторы: Владимиров, Давыдов, Рябов, Тюрин, Шабашев

МПК: E21B 33/13

Метки: бурового, изоляции, моделирования, пластов, поглощающих, поглощения, процессов, раствора, скважинах

...установки для перезасыпки загрузки.Цель изобретения - повышение точности моделирования,Поставленная цель достигается тем,что в установке для моделированияпроцессов поглощения бурового раст,вора и изоляции поглощающих пластовв скважинах, включающей модель скважины в випе перфорированной трубы,расположенную снаружи на ней модельпласта, выполненную в виде полости,заполненной упругим наполнителем,узел регулирования проницаемостии механизм перемещения, полость, заполненная упругим наполнителем, выполнена в виде отдельных емкостейпеременного сечения, связанных меньшим сечением с перфорированной трубой, а узел регулирования проницаемости выполнен в виде перфорированного диска, установленного в емкостисо стороны большего сечения,На фиг. 1...
