Давыдов

Номер патента: 1324701

Опубликовано: 23.07.1987

Авторы: Ветров, Давыдов, Кричевский, Логвиненко, Манохин, Пархомец, Пелешко, Пеньков, Поклонов

МПК: B21C 37/08

Метки: агрегата, инструмент, клети, сварочной, технологический, трубоэлектросварочного

...по длине труб, и тем самым повышается качество сварного шва.Расположение центра радиуса централь- З 5 ной дуги со смещением относительно поверхности контакта реборд большего диаметра в сторону продольной оси валка позволяет иметь оптимальную величину осадки, обеспечивающую повышение качества сварного 40 шва.Величины смещения (0,0 - 0,03) К установлены на основании экспериментальных данных и зависят от диаметра и толщины стенки свариваемой трубы и радиуса дуги ручья. При больших диаметрах труб и 45 больших радиусах дуги ручья смещение принимает меньшие значения 0,01 К), и наоборот. Значения величины смещения менее 0,0 К и более 0,03 К приводят к ухудшению качества сварного шва ввиду того, что при этом не обеспечивается оптимальная...

Номер патента: 1324020

Опубликовано: 15.07.1987

Авторы: Бакушева, Баранов, Давыдов, Матвеев

МПК: G06F 1/04

Метки: комплексов, многомашинных, синхронизации

...1,5 Т (Т период следования синхроимпульсов), 1 осле окончания этого импульса происходит срабатывание элемента ИЛИ-НЕ 7 и с его выхода на вход элемента И 10 поступает разрешающий потенциал, а на вход формирователя 8 поступает положительный перепад напряжения, от которого формируется импульс, который через элемент ИЛИ 9 проходит на тактовый вход кольцевого регистра 12 и сдвигает единицу в следующий разряд. Одновременно на второй вход соответствующего элемента И 2 поступает единичный потенциал и синхроимпуль. сы начинают поступать от очередного генератора 1 на вход элемента ИЛИ 3, а на выходе элемента ИЛИ-НЕ 7 появляется нулевой потенциал, который является запрещающим для элемента И 10.Если второй подключенный генератор исправен,...

Номер патента: 1323148

Опубликовано: 15.07.1987

Авторы: Барменков, Давыдов, Ивахненко, Калинин, Кудрявцев, Минак, Новиков, Халамез

МПК: B21B 38/04

Метки: стенки, толщины, трубы

...колебания трубы. В период временикогда работает гребень (секторУО ) рабочего участка ручья валков,Гколебания трубы затухают и, начинаяс момента времени С, по С , когда работают калибрующий и переходный участки (секторы , и й) ручья валков,колебания трубы в зоне измерения отсутствуют, Далее цикл прокатки и соответственно значения сигнала Б,.(фиг. 2) многократно повторяются,Выходной сигнал Б датчика 5 токадвигателя, имеющий постсянную и переменную составляющие, поступает навход дифференцирующей цепочки 7(фиг, 2) дифференцирующей цепочки 7,поступающем на вход усилителя-формирователя 8, отсутствует постояннаясоставляющая напряжения, Усилительформирователь 8, выбираемый с большимкоэффициентом усиления, усиливает выходной сигнал...

Номер патента: 1322203

Опубликовано: 07.07.1987

Автор: Давыдов

МПК: G01R 29/10

Метки: антенны, коэффициента, линейно, поляризованной, усиления

...в диапазоне СВЧ й является усовершенствованием известного способа авт. сн. 11" 1201785,Цель изобретения - уменьшение погрешности.Способ определения коэффициента 1 О усиления линейно-поляризованной антенны осуществляют следующим образом.При первом снятии зависимости коэффициента отражения (КО) от экрана от частоты уголковый металлический 15 экран с углом между отражающими плоскостями, равным 90 , устананлинают так, что линия пересечения его плоскостей параллельна или перпендикулярна плоскости поляризации линейно поляризованной антенны(только в этом случае плоскости поляризации антенны и отраженного от экрана сигнала совпадают) . При втором дополнительном снятии частотной зависимости КО от 25 экрана экран (или антенну) поворачивают на...

Номер патента: 1321981

Опубликовано: 07.07.1987

Авторы: Давыдов, Жемерикин, Улитин

МПК: F16L 3/12

Метки: крепления, пучок, трубопроводов

...первом варианте) через шайбы 8 и 9, удерживает от смещения ложементы 5 и тем самым фиксирует трубопроводы 2 в том положении, которое было на момент начала стягивания. Формула изобретенияУстройство для крепления трубопроводов в пучок содержит ленточный хомут 1 для пары параллельных трубопроводов 2 и замок хомута на концах ленты 20 Устройство снабжено клином 3 и парой взаимодействующих с его наклонными поверхностями 4 ложементов 5, имеющих соответствующую поверхности 4 клина наклонную поверхность 6, при этом замок хомута кинематически свя- зан с клином 3. В первом варианте (фиг, 1 и 2) клин 3 снабжен винтом 7 на.носке, а замок хомута 1 выполнен З 0 из жестко соединенных с концами ленты шайб 8 и 9, в отверстия которых продет винт 7 и...

Номер патента: 1321924

Опубликовано: 07.07.1987

Авторы: Давыдов, Лукин

МПК: F04D 25/00

Метки: вентиляторная, тепловоза

...установка тепловоза содержит два вентилятора 1 и 2, первый из которых размещен в крышевом отсеке шахты 3 холодильника 4, установленный на раме 5 приводной двигатель 6, вал 7 которого через последовательно расположенные основной редуктор 8 и главный карданный вал 9, связан с раздаточным редуктором 10, один ведомый вал 11 которого при помощи гидро- муфты 12 кинематически связан с первым вентилятором 1, а другой конец вала 13 при 41 омощи гидромуфты 14 и дополнительного карданного вала 15 -- с вторым вентилятором 2. Последний и раздаточный редуктор 10 также установлены в крышевом отсеке шахты 3, главный карданный вал 9 расположен вертикально и снабжен кожухом, выполненным в виде соосных втулок 16, зафиксированных одна...

Номер патента: 1321843

Опубликовано: 07.07.1987

Авторы: Базаев, Давыдов, Карпов, Майорова

МПК: F01D 21/04

Метки: аварийного, сигнализации, состояния, турбомашины

...предприятие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к контролю работы турбомашины, в частности, по осевым смещениям врашающихся деталей.Целью изобретения является повышение точности. 5На чертеже представлена схема для реализации способа.На схеме представлены датчики 1 и 2 линейных перемещений, расположенные диаметрально противоположно относительноо1 О перифериинои части вала 3 турбомашины с гарантируемым зазором 1 и подключенные через блок 4 сравнения к сигнализатору 5 аварийного состояния.Способ осуществляется следующим образом. 15В процессе нормальной работы турбомашины датчики 1 и 2 фиксируют сигнал состоящий из постоянной составляющей, соответствующей осевому перемещению 1 о, и переменной,...

Номер патента: 1321565

Опубликовано: 07.07.1987

Авторы: Верещагин, Давыдов, Трифонов

МПК: B24C 3/32

Метки: абразивной

...определяют также расстояние Й,на котором друг от друга располагаютприводные валы. Это расстояние выбирают: таким, чтобы часть потока абразива не пролетала мимо очищаемойдетали и чтобы детали не перекрыва-лись одна другой, что обеспечиваетсяпри)где 1: - расстояние между осями валов;длина большей оси овала сечения потока абразива в зонеочистки плоскостью, касательной к траектории движенияосей валов;и - количество валов, несущихдержатели деталей, находящихся в потоке абразива, создаваемого одним дробеметным аппаратом,Расчетным путем или экспериментально определяют величину , которая зависит от типа дробеметного аппарата и расстояния от оси дробеметного3 13215 аппарата до плоскости, в которой определяют величинуфиг,1 и 5), Иэ приведенной...

Номер патента: 1321453

Опубликовано: 07.07.1987

Авторы: Востоков, Давыдов, Карпов, Попов, Цетович, Шиманаев

МПК: B01J 2/16

Метки: аппарат, гранулирования, псевдоожиженным, слоем

...для снижения уноса материала из слоя. На боковых стенках рабочей камеры вдоль аппарата установлены форсунки 6 для подачи исходного материала, Средство для выгрузки продукта расположено уоДной иэторцовых стенок рабочей камеры и выполнено в виде расположенной верхним срезом на уровне газораспределительной решетки вертикальнойтрубы 7, снабженной в нижней частибоковым патрубком 8 ввода газа, а вверхней части - патрубком 9 Г-образной формы, одна из ветвей которого погружена в трубу 7 на 3-8 диаметровпатрубка и установлена коаксиально ей с зазором, а вторая - горизонтальная ветвь расположена в рабочей камере аппарата над решеткой и форсунками 6,вес слоя увеличивается и при достижении заданного сопротивления слоя начинают выгрузку...

Номер патента: 1320882

Опубликовано: 30.06.1987

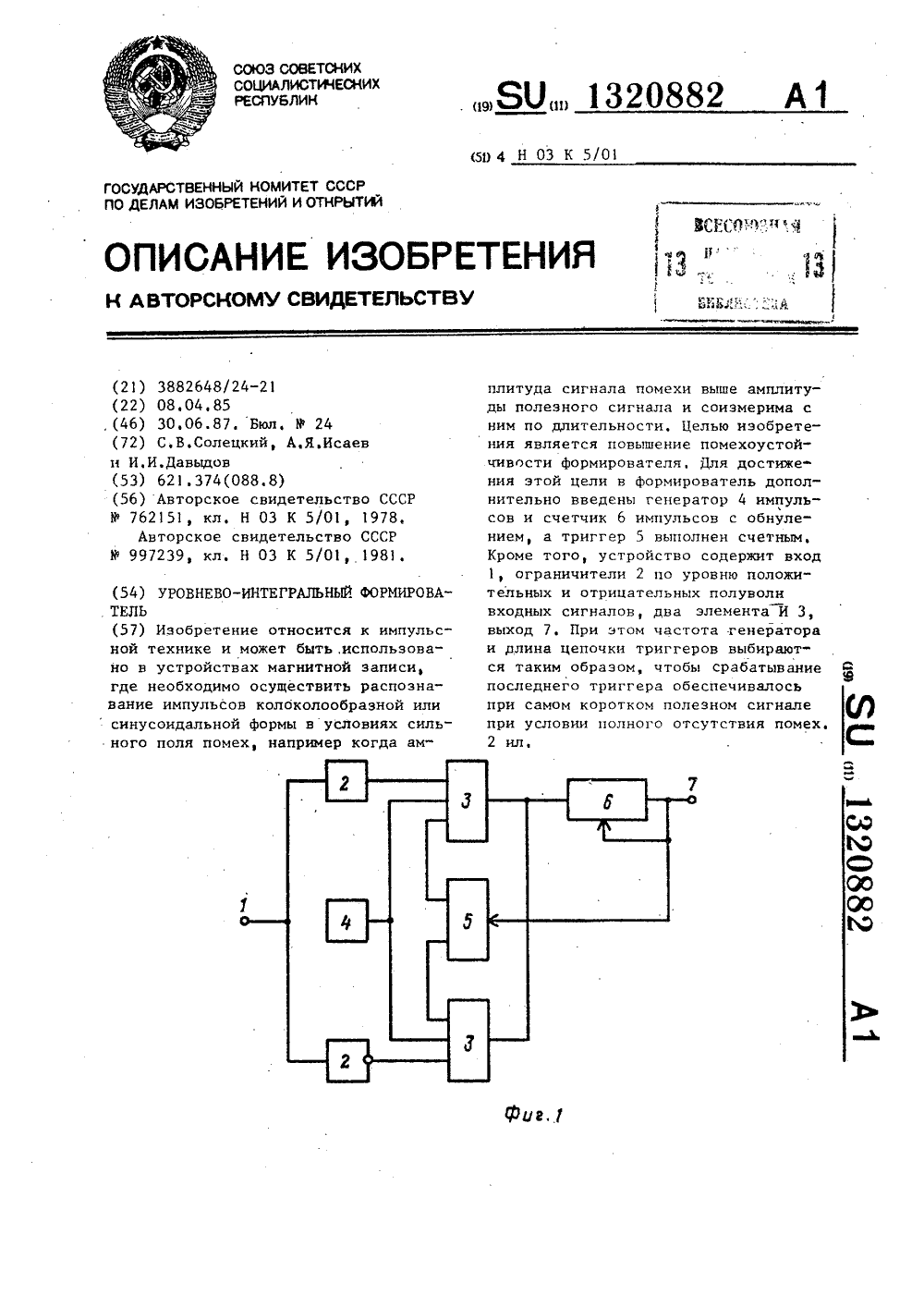

Авторы: Давыдов, Исаев, Солецкий

МПК: H03K 5/01

Метки: уровнево-интегральный, формирователь

...преобразователь работает следующим образом,ментов И (эпюра 15). Срабатывание последнего триггера счетчика и появление импульса на выходе 7 (эпюра 16) зависят от числа триггеров в цепочке счетчика, частоты генератора и длительности сигнала.Частоту генератора и длину цепочки триггеров счетчика выбирают таким образом, чтобы срабатывание последнего триггера гарантированно происходило при самом коротком полезном сигнале, при условии полного отсутствия помех.Тогда при работе формирователя в реальной обстановке часть триггеров счетчика (преимущественно младших разрядов) будет срабатывать от помех (на фиг,2 такими являются помехи 9 и 11). Если суммарная длИ- тельность помех, поступающих в проме-жутках между полезными...

Номер патента: 1320779

Опубликовано: 30.06.1987

Авторы: Давыдов, Митрофанов, Пащенко, Тихонов, Федюковский

МПК: G01R 33/022

Метки: поля, производных, пространственных

...компоненте Нх, а напря- з жение на выходе преобразователей 5 -35 7 пропорционально компоненте Н напряженности измеряемого магнитного поля. Магнитометрические преобразователи объединены в девять пар и включены встречно. В результате на девять пар входных контактов, первого коммутатора 8 поступают напряжения, пропорциональные разности выходных напряжений магнитометрических преобразователей соответствующей пары45ц,6(Нх - Нх) юЦ = м,(н - Н 4).Ц, =К(Н 7 - Н)Ц = (н - Н);где ЦК=1-9) - йапряжение на К-мвходе первого коммутатора 8;4 х - ЧУВСтВИтЕЛЬНОСтЬ МаГ 4образователей, измеряемая в В м/А; - величины компонент вектора напряженности поля в месте установки К-го магнитометрического преобразователя,Первый коммутатор 8 последовательно подает на...

Номер патента: 1320509

Опубликовано: 30.06.1987

Авторы: Банев, Давыдов, Жуйко, Мингалимов, Чикишев

МПК: F04B 47/02

Метки: дозатор, реагента, скважинный

...которой размещен эжектор 12,к,:ору 4 - к приему скважицного насо . Прц этом калиброванный трубопрос; 9 высокого давления присоединяют к корпусу всасывающего клапана 2, сообщаятрубсцровоц высокого давления с полостьюшиишдр 3 насоса .,ссзтор спускают на заданную глуби спуск и скважину насоса 1,В процессе работы скважинного насоса 1при ходе плунжера 23 вниз давление в полости цилиндра 3 повышается и часть находящейся в ней жидкости устремляется 5 через калиброванный трубопровод 9 высокого давления в эжектор 12, вытекая с большой скоростью из его конической насадки. Благодаря этому давление во внешней трубке 21 снижается, На нижний торец 1 О уплотненного поршня 10 при этом передается давление высоты столба динамического уровня...

Номер патента: 1320255

Опубликовано: 30.06.1987

Авторы: Балов, Давыдов, Меламед, Озимин, Полищук, Роматовский, Семко, Соловьев

МПК: C22C 37/10

Метки: чугун

...в наружном слое отливки и получить однородные механические свойства по толщине труб, повысить пластичность и стойкость к коррозии.Ввод циркония и азота приводит к образованию нитридов циркония, являющихся дополнительными центрами кристаллизации, что также способствует измельчению структуры и повышению однородности механических свойств чугуна,Чугун был применен в условиях труболитейного цеха при литье труб диаметром 150 мм центробежным способом в водоохлаждаемые металлоформы. Механические свойства по различным се. - чениям труб определяли на цилиндри 20255 2ческих образцах диаметром 4 мм. Втабл. 1 и 2 представлены составы чугунов и результаты проведенных экспериментов с известным и предложеннымчугунами. Как видно из табл. 1 и 2,чугун...

Номер патента: 1320174

Опубликовано: 30.06.1987

Авторы: Давыдов, Илинич, Карфидов

МПК: C01F 7/14

Метки: алюминия, гидроокиси

...при незначительном уменьшении среднего диаМетра частиц,Классификация продукционной гидро 3окиси алюминия позволяет практически полностью избавиться от мелкихФракций и в 2-3 раза снизить содержание карбонатной щелочи в жидкой фазе пульпы продукционной гидроокисиалюминияПульпу гидроокиси алюминия в алюминатном растворе после каждого карбонизатора 1 направляют в колонну 4 гидравлической классификации в восхо- ЗО дящем потоке пульпы, Слив классификации направляют в последующий кар" бонизатор, а осадок - в предыдущий карбонизатор батареи. Слив классификации после последнего карбонизато ра подвергают сгущению в сгустителе 2, Сгущенную пульпу иэ сгустителя в качестве пульпы затравочной гидроокиси алюминия вводят в последний карбонизатор...

Номер патента: 1319188

Опубликовано: 23.06.1987

Авторы: Давыдов, Козелков, Листвинский, Пугачев, Сорокин, Таскаев, Ястребов

МПК: H02M 3/337, H02M 7/538

Метки: пропорционально-токовым, управлением

...подключенный входом к вторым выводамдополнительной обмотки 2 и обмотки 10 холостого хода, а выходом - кколлектору регулирующего транзистора 22 и второму входному выводу 5,Эффективная работа преобразователяв режиме холостого хода и малых на- .55грузках обеспечивается поддержаниемзаданного значения степени насыщениясиловых транзисторов 11 и 12, причем эта степень определяется по длительности фронтов генерируемых импульсов и осуществляется следующим образом.Сигнал с коллекторов транзисторов 11 и 12, продифференцированный цепочками 15 и 16 и усиленный по току эмиттерными повторителями 17 и 18, запоминается конденсатором 21 и поступает на инвертирующий вход усилителя 20, на второй вход которого поступает сигнал с источника 19 опорно/ го...

Номер патента: 1318670

Опубликовано: 23.06.1987

Авторы: Давыдов, Зедгинидзе, Курбатов, Постников, Снятков, Ханукаев

МПК: E04B 7/14

Метки: мембранное, покрытие

...в виде решетчатой Фермы,включающей пояса 4 и стойки 5, иэ 20прокатных профилей и расположеннаяна поверхностен мембраны 1, соединенас опорным контуром 2, например, с помощью фланцевых вставок 6, а с мембраной - с помощью болтов 7.25Монтаж покрытия осуществляетсяследующим образом. 70 2которые перераспределяют изгибающие усилия, в контуре 2, вовлекая в работу его продольные балки, При этом наличие угловых распорок увеличивает жесткость угла контура и препятствует возникновению сжимающих напряжений в угловых зонах мембраны.Угловые распорки установлены на расстоянии (1/3-1/4) а от угла контура, где о - меньшая сторона опорного контура.Установка угловых распорок на расстоянии от угла большем 1/3 короткой стороны контура нерациональна, так...

Номер патента: 1317103

Опубликовано: 15.06.1987

Авторы: Давыдов, Дудукалов, Замазкин, Марчев, Саенко

МПК: E21B 43/28

Метки: выщелачивания, ископаемых, кучного, полезных

...слой от повреждений и снижает трение железобетонных конструкций (ж,б.к.) 3 о гидроизоляционное основание 1. На25 сформированный слой глины 2 вкрест простирания будущей кучи устанавли-вают полые ж.б.к. 3 (например, типа коллекторных), причем в каждом ряду последующую секцию выбирают сечением,30 меньшим предыдущей, образуя телескопическую сборную систему. Каждый соседний ряд ж,б,к, 3 укладывают в обратном по сечению порядке по отношению к предыдущему. На сформированное таким образом днище отсыпается рудный 35 материал 4, Рудньп материал 4 в кучу транспортируется автосамосвалами и укладывается бульдозером. После образования кучи на ее верх ней поверхности размещают оросительную систему в виде перфорированных труб 5, через которые...

Номер патента: 1316067

Опубликовано: 07.06.1987

Авторы: Галиновский, Давыдов, Данилевич, Коваленко, Кучинский, Потапенко

МПК: H02K 19/26

Метки: возбуждения, машин, обмотка, синхронных

...0 положены по высоте полюса в однорядной обмотке возбуждения (фиг. 3) . В многорядной обмотке возбуждения проводники параллельной ветви с меньшим числом витков 1., расположены навнешней поверхности проводников другой ветви с числом витков Ы, (фиг.2). Обмотку возбуждения неявнополюсных машин выполняют концентрической, причем катушки, образующие параллельную 40 ветвь с меньшим числом витков И, располагают снаружи (фиг, 4). С целью обеспечения заданных соотношений чисел витков Ы /М в параллельных ветвят проводники последних могут быть 45выполнены из различных материалов,например меди и алюминия.В установившихся режимах МДС одного полюса или полюсного деления обмотки возбуждения равна сумме ЩГ 50параллельных ветвей,Экспериментальными...

Номер патента: 1315979

Опубликовано: 07.06.1987

Авторы: Бояринов, Давыдов, Дадаев, Ленгник, Мельников, Митропольский

МПК: G11C 29/00

Метки: байтов, данных, дисковой, памяти, последовательности

...устанавливающий вместо первого этапа второй.Сигналом 34 мультиплексор 4 переключается на прием по другому входу. Сигналом 38 мультиплексор 5 также включается на прием по другому .входу, Проверочные символы из памяти12 по шинам 42,40 и 57 через. мультиплексоры 5 и 4 поступают на выходнойрегистр 8 и далее через шину 29 записываются на диск. 6Перед началом работы устройства в режиме чтения из диска информационных байтов (третий этап) внешним сигналом по шине 23 триггеры 65 и бб, задатчика 19 устанавливаются в состояние "ноль", В режиме чтения из диска информационных байтов последние поступают по шине 26 в регистр 1 данных одновременно с сигналом 25 и далее по шине 56 в память 2, а также через мультиплексор б по шине 53 в сумматор 9, Каждый...

Номер патента: 1314232

Опубликовано: 30.05.1987

Авторы: Гуревич, Давыдов, Пантелеев, Раевский, Темноградский

МПК: G01F 25/00

Метки: градуировки, жидкости, расходомеров, стенд

...агрессивных,токсичных и воспламеняющихся жидкостей, и может быть использовано в химической, нефтяной, авиационной машиностроительной отраслях промышленности.Целью изобретения является обес 1печениеавтоматизации процесса граду ОФировки и безопасности работ.чНа чертеже Представлена схемастенда,Стенд включает в себя насос 1,нагреватель 2, мерный участок трубопровода с градуируемым расходомером3, приемную емкость 4, мерную емкость5, резервуар 6 сбора жидкости, си. фоны 7 .и 8, индикаторно-весовые устройства 9 и 10 опорожнения емкостей, 20всасывающий 11 и напорный 12 с насадком 13 трубопроводы, а также устройство калибровки, включающее трубо.провод 14 с запорным краном 15, соединяющий градуировочную полость 16 25мерной емкости 5 с емкостью...

Номер патента: 1312637

Опубликовано: 23.05.1987

Авторы: Давыдов, Исаев, Солецкий

МПК: G11B 5/02

Метки: воспроизведения, записи, магнитной, носителя

...НЕРТИ- рхюнЕим и ин)реирхюцеим нхоле)ми , и 1,еир(1)ерецие).3)ного усил итси)5 2).1) устройс Гве кджлый кдцдл вкцроизВеЛения со;Еержит также управляемый дттснквтор 11, подключенный выхолдчи к упрдвлякнеич Вхоле)х) 2 и 1:) отрицдтльНОи Обр(1 НОЙ сВ 5)зи еи(1)фсрсн)еидсэОГО хс)1,иге,)5 2 и сее)13(е 1331 ый у)(ре)влякн)еич 1 холом .1 1(р(.3 нсрВыи;1 и 0,1 1 ( Быхолом5 увилис,я В 1)остоянног Окд. 11 ри этом 30 Выхл 15 х 33,Н)у 51, Ностояннн О тока кдж;цп и;)ндлд Восцроизлсния (ч)елинен черВклкчснцые цклеловдтельцо резистор 6 и ЕгОро 1,еиол 5 с унр;)вляОн)ил) 1 х(,Еом 1 1 хр(3 ВЛЯсч ОГО 3311 (33101 ТОрд 1 ;Ц)У ГОГО К(31331,111 )ОСН РОИЗВС ЕС 3(И 51. 35 11 ре.1,)д)е)(х 10 устроис)ВО р 160 тдет слеЛунц)им Обр;3 м.При Отсх) твин си 3 длд...

Номер патента: 1312380

Опубликовано: 23.05.1987

Авторы: Гасан, Давыдов, Иоффе, Климов

МПК: G01B 11/30

Метки: поверхности, шероховатости

...с фотоприемников 3, 4 и 11 (непоказ.1),1(роме того, устройство снабженоустановленной во втором цилиндрическом отражателе 12 Фокусирующей линзой 14, оптическая ось которой совпадает с осью, проходящей через центрпервого отверстия 5.Устройство работает следующимобразомИзлучение, посылаемое источником1 света, попадает на поверхность 8полупрозрачной пластины . и раздваивается, Отраженный пучок фокусирующей линзой 14 собирается наФотопри.емнике 3. Так как задний фокус Фоку 2380 2 40 светаи коллимирующую линзу, два ци 50 5 10 15 20 25 30 сирующей линзы 14 находится на образующей первого цилиндрического отражателя 7, то размер первого отверстия 5 мал, а величина его определяется диаметром пятна сфокусированного луча источника 1 света...

Номер патента: 1312341

Опубликовано: 23.05.1987

Авторы: Давыдов, Сафронов, Ховаев, Шикаленко

МПК: F24F 13/06

Метки: воздухораспределительное

...изобретений и открытий 113035, Москва Ж, Раушская наб., д.4/5Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4 1 13Изобретение относится к вентиляции, в частности к воздухораспределительным устройствам, и является усовершенствованием устройства по авт.св, 9 .1019183.Целью изобретения является расширение диапазона работы воздухораспределительного устройства путем организации нескольких воздушных по" токов в нем.На чертеже показана конструктивная схема воздухораспределительного устройстваВоздухораспределительное устройство включает панель 1, выполненную из листового гибкого материала и снабженную прорезями 2, выполненными по спиралям Архимеда, концы которых расположены на концентрических окружностях 3, число которых...

Номер патента: 1312316

Опубликовано: 23.05.1987

Авторы: Давыдов, Зеньковский, Релин, Ридер, Шуркин

МПК: F23D 14/00

Метки: горелочное

...входных окон 13,выполненных на боковой поверхностивоздушного коллектора 6На стенкахприставок 7 укреплены патрубки 14подачи воздуха. На трубе 10 внутривоздушного коллектора 6 жестко укреплены тяги 15 с золотниками 16.Последние примыкают к боковой поверхности воздушного коллектора 6и по мере дискретного перемещениятрубы 10 изменяют степень перекрытия окон 13, Кроме того, на воздушном коллекторе 6 и на трубе 10 установлен фиксатор 17, обеспечивающий дискретные положения трубы 10в насадке 8, Нижний торец трубы 10при помощи гибкого шланга 18 соединенс патрубком 19 подачи газа,Устройство работает следующим образом.Перед розжигом устройства труба10 с помощью фиксатора 1 переводится в положение, при котором остаетсянеперекрытой золотниками...

Номер патента: 1312104

Опубликовано: 23.05.1987

Авторы: Абросимов, Бондаренко, Браверман, Гарченко, Давыдов, Казанцев, Курлыкин, Легостаев, Пирогов, Плисенко, Тищенко

МПК: C21C 5/52

Метки: выплавки, дуговой, печи, сталеплавильной, стали

...и кислорода, подаваемого вдольоси горелки. Образующийся факел пламени у устья горелки при дальнейшем15увеличении скорости подачи кислорода и газа перемещается в направлении загруженной в печь металлошихты.В этом случае скорость истечения газокислородной смеси из устья горелки превышает скорость распространения пламени,1В процессе нагрева металла скорость истечения газокислородной сме 25 си регулируют в пределах 140-310 м/с.Нижний предел скорости подачикислорода и топлива в горелки 140 и/ссоответствует началу периода расплавления, когда слой шихты находится30 в непосредственной близости от горелок. При дальнейшем снижении скорости происходит перемещение факелак устью горелки, что ухудшает ееэксплуатацию и увеличивает потеритеплаеВерхний...

Номер патента: 1310948

Опубликовано: 15.05.1987

Авторы: Вишняков, Давыдов, Шифрин

МПК: H02J 3/12

Метки: одноступенчатого

...между землей 7 и нулевой точкой 8 основного трансформатора 1, и выключатели 9 и 10, один из которых (9) включен между землей и нулевой точкой обмотки высокого напряжения основного трансформатора 5, а другой выключатель (10) - между обмотками 3 и 4 низкого напряжения обоих трансформаторов 1 и 5, а обмотка 6 высокого напряжения вольтодобавочного трансформатора 1 - непосредственно. Выключатель 10 может быть включен последовательно с фазными обмотками 4 низкого напряжения вольтодобавочного трансформатора 5 Устройство работает следуюгцим образом.При необходимости изменить напряжение на шинах подстанции, изменить коэффициент трансформации (например, увеличить его) отключают выключатель 10 и с небольшой выдержкой времени включают выключатель...

Номер патента: 1310703

Опубликовано: 15.05.1987

Авторы: Власова, Давыдов, Рыбина, Целовальникова, Щербик

МПК: G01N 21/78

Метки: веществ, неионогенных, поверхностно-активных

...синтетического моющего средства (СМС) в определенном объемедистиллированной воды и добавлениемв раствор предварительно приготовленного раствора НПАВ.П р и м е р 2. Водопроводную воду анализируют по примеру 1. Для определения НПАВ водопроводную водувводят в мерную колбу до метки после 30добавления всех реактивов, НПАВ необнаружено.П р и м е р 3. Водопроводную воду, содержащую 0,60 мг/л ОП, анализируют по примеру 2.Задана 0,60 мг/л 35НПАВ. Найдено 0,51 мг/л НПАВ.П р и м е р 4. 500 см водопроЪводной воды пропускают через колонку35 см сильноосновного анионита марэки АВ. Фильтрат анализируют по при 40меру 1. НПАВ в Лильтрате не обнаружено. Колонку промывают двумя колоночными объемами этилового спирта.Спирт выпаривают. Остаток,...

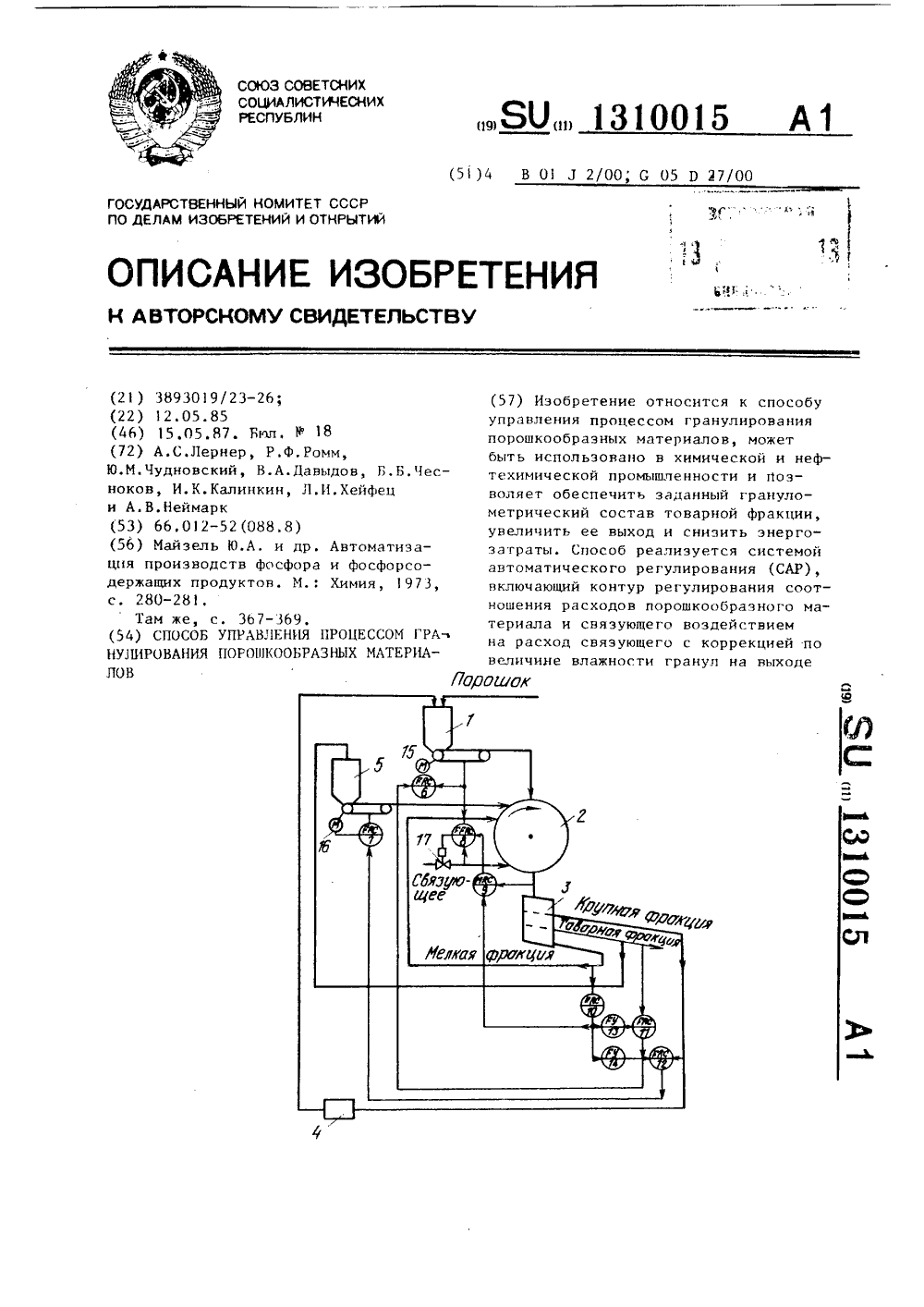

Номер патента: 1310015

Опубликовано: 15.05.1987

Авторы: Давыдов, Калинкин, Лернер, Неймарк, Ромм, Хейфец, Чесноков, Чудновский

МПК: B01J 2/00, G05D 27/00

Метки: гранулирования, порошкообразных, процессом

...обеспечивает заданное соотношение расходов порошкообразного материала и связующего. При помощи дозятора 5, регулятора 7 и исполнительного механиэмд 16 осуществляют стабилизацию расхода части товарной фракции, возвращаемой на грднулирование, Регулятор 9 влажности осуществляет коррекцию соотношения расходов порошкообразного материала и связующего путем воздействия на регулятор 8 соотношения в зависимости от влажности гранул на выходе гранулятора. Этим обеспечивается заданный гранулометрический состав получаемых гранул. На вход регулятора 1 О выхода мелкой фракции поступает сигнал о весовом расходе мелкой фракции. В зависимости от его значения регулятор 10 через регулятор 9 влажности воздействует на регулятор 8 соотношения, корректируя...

Номер патента: 1309277

Опубликовано: 07.05.1987

Авторы: Давыдов, Исаев, Овчинников, Солецкий

МПК: H03K 5/01

Метки: импульсов, формирования

...2 б), которые поступают на вход элемента И 15. Сигналы с выходов диодов 1 и 2 поступают также на вход элемента И 7 и через инвертор 12-на вход элемента И 8. В моменты отсутствия рабочих сигналов (паузах) импульсы с генератора 11 через элемент И 8 (фиг. 2 в) проходят на двоичный счетчик 14 (фиг. 2 е), который после набора установленного числа формирует сигнал установки счетчика 13 в исходное состояние, а триггера 10 - в положение высокого уровня на выходе, открывающего по первому входу элемент И 7 (фиг. 2 г). С этого момента при поступлении рабочих сигналов импульсы с генератора 11 проходят на двоичный счетчик 13 (фиг. 2 д), который аналогично счетчику 14 после набора заданного числа формирует на выходе высокий потенциал установки...

Номер патента: 1309049

Опубликовано: 07.05.1987

Авторы: Васильев, Давыдов, Приходько, Торопов

МПК: G06G 7/18

Метки: дифференцирования, сигналов, частотно-импульсных

...записанный ранее, На выходах управляемых делителей 4 и 5 в зависимости от содержимого их регистров памяти образовываются частоты49 4 периоду разностной частоты, на счетный вход этого делителя подается частота, обратно пропорциональная текущему периоду входного сигнала, тоза счет повышения входной частотыделителя 11 повышается быстродействиеустройства при сохранении его точностных характеристик. Например, придифференцировании частотно-импульсно .го сигнала, изменяющегося в пределах(10 -10") .Гц со скоростью 1-100 Гц/с,частоте опорного генератора Г =10 Гци точности измерения периодов входнойи разностной частот О, 17, выходнаячастота повысится более чем на трчпорядка и будет лежать в пределах(10 -1) Гц, что и обеспечит соответствующее...
