Давыдов

Номер патента: 1038865

Опубликовано: 30.08.1983

Авторы: Давыдов, Сеськов, Тяглик

МПК: G01N 27/22

Метки: влажности, грунтов

...материал в обоих датчиках, и по геометрической разности токов определять влажность. 1На Фиг.1 представлена блок-схемапредлагаемого устройства, на фиг.2 - .вид датчика большей емкости, нафиг.3 - вид датчика меньшей емкости,на фиг.4 - токовая диаграмма ребо"ты датчика. 56. Устройство содержит высокочастот-.ный источник 1 питания, который соединен с емкостным датчиком 2 большейемкости и емкостным датчиком 3 меньшей емкости. датчики соединены с измерительным прибором 4.Датчик состоит из корпуса 5,цент"рального стержня б, покрытого частично слоем изоляции 7 и установленного в корпусе через изолирующую втул" Йку 8Датчик 2 имеет большую высоту(Ь1 . В соответствии с формулойСа = 1,11 ЬФ Ви ВИ емкость датчика 2больше емкости датчика 3....

Номер патента: 1038576

Опубликовано: 30.08.1983

Авторы: Давыдов, Дунаев, Костин, Шишкин

МПК: F04B 51/00

Метки: испытаний, насосов, стенд

...и снабженных отводами, подсоединенными к баку с расположенными по его периметру, а другие концы параллельных трубопроводов подсоединены к всасы. вающему коллектору.Напорный коллектор размещен в плос-, кости, перпендикулярной продольной оси насоса, а отводы расположены по периметру бака равномерно, и каждый из иих размещен по середине патрубка.На фиг. 1 представлен стенд для испытаний насосов, общий вид; на фиг. 2 - то же, продольный разрез.Стенд для испытания насоса 1 содержит установленный на опоре 2 расходный бак 3, гидравлически связанный с расположенными на различной высоте всасывающим и напорным коллекторами соответственно 4 и 5, к последнему из которых подсоединены одни концы 6 параллельных трубопроводов 7. Испытуемый насос 1...

Номер патента: 1038555

Опубликовано: 30.08.1983

Авторы: Волков, Давыдов, Калюжный

МПК: F04B 25/00

Метки: газа, компрессоре, многоступенчатом, поршневом, сжатия

...путем перепуска части газа йз высшей ступени, что снижает объемную производительность компрессора и увеличивает потребляемую мощность, поскольку одна и та же часть перепускае мого газа подвергается многократному сжатию в каждой ступени и последующему возврату на всасывание предыдущей ступени. 25Цель изобретения - повышение объемной производительности и снижение потребляемой мощности.Поставленная цель достигается тем, что согласно способу сжатия газа в поршневом многоступенчатом компрессоре путем всасы- З 0 вания рабочего газа с давлением всасывания первой ступени во все ступени компрессора и последующей дозарядки ступеней, дозарядку производят посредством последовательной подачи рабочего газа из низшей ступени давления в высшую. На...

Номер патента: 485618

Опубликовано: 23.08.1983

Авторы: Гуров, Давыдов, Токарев, Чернобривенко, Чехранов

МПК: B21B 1/00

Метки: профилей, сортовых

...заготовок припрокатке 3 ПО описываемой тех 31 ологии)15 - методическая печь для нагрева штанг пс известной технологии),.18 - пс (ь с наклоннь.м подом длянагрева свернутых заготовок поописываемой технолсгии),. 3.7 -трайбаппарат 18 - пр.,нильная машина," 9 - стацис.,арная стыкоснарочнаяма(1 ина, 20 - уеФектоскоп,. 21 - маши3:на термоФрезернсй зачистки, 22 - машина огненои зачистки сортового стана 23 - рабочие клети непрерывногосортового стана, 24 - летучие ножницы сортового стана, 25 - водоохлаж 6 О даемая трасса, 26 - укладчик витков,27 - пластинчатый транспортер, 28холодильник, 2(3 - бунтоукладчик,Нагрев слиткон н нагревательныхколодцах 1, прокатка их н блюмы нау обжимных станах ,блюмингах 3 2, эа485618 510 15 20 25 30 35 40 45...

Номер патента: 1037116

Опубликовано: 23.08.1983

Авторы: Бурда, Давыдов, Дмитриченко, Панкратов, Седякин, Тарасов

МПК: G01M 17/007

Метки: испытаний, ресурсных, стенде, тракторов, ускоренных

...резервные топливный 25 и масляный 26 баки, соединенные гибкими трубопроводами 2.7 и 28 и двухпоэиционньлчи кранами 29 и 30 с соответствующими трубопроводами топливоподающей и гидравлической систем испытываемого трактора.Для осуществления предлагаемого способа трактор 3 устанавливают на тормозной плите 2 и закрепляют с помощью растяжек 4 и 5, подсоединяют карданные валы 13 боковых редукторов 15 к ведущим колесам трактора..Карданным валом 11 соединяют вал отбора мощности трактора 3 с двух- позиционной муфтой.12 раздаточного редуктора 10. С помощью .гибких трубопроводов 21 и 22 через двухпозиционные краны 23 и 24 подключают резервные водяной 18 и масляной 19 ра" диаторы с вентилятором 20, установленные на виброизоляторах .17....

Номер патента: 1036925

Опубликовано: 23.08.1983

Авторы: Давыдов, Панкин, Сытенков

МПК: E21C 41/00

Метки: ископаемых, месторождений, негабарита, открытой, полезных, разработке, уборки

...является повышение эффективности открытых горных работ за счет сокращения времени на уборку негабарита.Поставленная цель достигается тем, что ниже кровли отстающего уступа экскаватором проходят траншею для размещения в ней нега барита, образовавшегося при отработке опережающего уступа, при этом объем траншеи равен объему негабарита, затем при отработке отстающего уступа производят погрузку горной массы и негабарита из траншеи и вывоз в отвал.На фиг. 1 изображен отрабатываемый уступ и проходка траншеи для уборки не- габаритов;-на фиг, 2 и 3 разрез А А на фиг. 1, (на фиг. 2 уборка негабарита в траншею, на фиг. 3 отработка следующего уступа экскаватором и попутная уборка негабарита).Способ осуществляется следующим образом.Роторным...

Номер патента: 1036910

Опубликовано: 23.08.1983

Авторы: Абдульманов, Давыдов, Маркелов, Рудаков, Саенко

МПК: E21B 43/28

Метки: выемкой, выщелачиванием, ископаемых, очистной, подземным, полезных, разработки

...слоев и наличия в местах их контакта трещиноватостиприменение гидродинамической схемы 25 выщелачйвания, требующей значительных расходов растворов реагента,потери балансовых руд в целиках,,необходимых для сохранения нагнетательных и дренажных выработок30 Недостатком способа являются также большие потери металла в закладочном массиве и в невыщелочных техно 1,логических потерях очистной выемки.Целью изобретения является повыЗ 5 шение извлечения. полезных ископае мых за счет предотвращения его потерь иэ продуктивных растворов взакладочном массиве и обеспеченияулучшения взаимодействия выщелачи О вающих растворов с технологическими потерямн и забалансовыми запасами.Указанная цель достигается тем,что перед заполнением камер...

Номер патента: 1035403

Опубликовано: 15.08.1983

Авторы: Бурлак, Давыдов, Ковалев

МПК: F28F 13/18

Метки: поверхности, теплоизоляции, теплообменной

...- ниэ-, окая равномерность распределения коаффициента теплоотдачи по поперечномусечению змеевика, возниканщая вследствйедеформации труб змеевика при его навив-,ке,15Пель изобретения - повышение равномерности распределения козффициентатеплоотдачи по поперечному сечениюзмеевика цутвм уменьшения деФормациитруб,20Указанная цель достигается тем, чтотеплоиэолиции теплообменной поверхности,преимущественно трубчатых змеевиковтипа труба в трубе, путем покрытия поверх-,25ности жидким пенистым материалом споследующим вго затвердеванием, в процессе покрытия поверхности до полного затвердввания пенистого материала по межтруб-,ному пространству пропускают нагретуюжцдкотекучую среду, например воду, подизбыточным давлением до получения напряжения в...

Номер патента: 1035362

Опубликовано: 15.08.1983

Авторы: Андреева, Буланов, Давыдов, Зубарев, Консетов, Леонов, Мартюшов, Масляков, Морозова, Насонов, Фролов

МПК: F26B 3/06

Метки: дисперсных, сушки, термолабильных

...го коагуляцией из водной дисперсии. Цель изобретения - обеспечение качественной сушки порошков политетрафторэтилена,Поставленная цель достигается тем,что согласно способу сушки дисперсныхтермолабильных материалов, склонныхк слипанию и комкованию, путем их35последовательной обработки в кипящеми неподвижном слоях, продуваемыхтеплоносителем, обработку в кипящемслое ведут в три стадии, на первойиэ которых температуру теплоносителяподдерживают равной 5-25 С, на вто"рой " 40-130 С и заканчивают ее вмомент повышения установившейся температуры слоя, на третьей стадиитемпературу теплоносителя поддержи"вают равной 5-20 С, а неподвижныйслой продувают теплоносителем с температурой 130- 16 ООС,5362 2На чертеже изображена схема.реализующая данный...

Номер патента: 1035357

Опубликовано: 15.08.1983

Авторы: Брагин, Давыдов, Кобулашвили, Пушкин, Щербаков

МПК: F25B 11/00

Метки: низкотемпературный, турбодетандер

...турбины и газодувки, могут значительно деформироваться.Известен низкотемпературный турбодетандер, содержащий рабочие колеса турбины и газодувки, консольно укрепленные на валу, установленном в газовых подшипниках и снабженном лабиритными уплотнениями и кольцевой пятой с подпятником 12.Недостатком данной конструкции является то, что рабочие поверхности подпятника размещены на внутренних торцах подшипников. Вследствие большой осевой протяженности вала между упорными пятами возникают дополнительные тепловые деформации. Поэтому осевой зазор в подпятниках принимается заявленным. Соответственно осевой зазор между корпусом и колесом турбины должен превосходить зазор в подпятнике,Кроме того недостатком является расположение подпятника в...

Номер патента: 1035075

Опубликовано: 15.08.1983

Авторы: Давыдов, Клапотовский, Попов, Шрайбман

МПК: C21D 1/62

Метки: охлаждения, полых, цилиндрических

...с закрепленнымстаканом с внутренними ребрами ивнутренней трубы с боковым отверстием,снабжено конусной вставкой с центральным,стержнем, закрепленной внутри стакана, внутренняя труба жесткозакреплена на стойке, а наружная тру ба выполнена с возможностью поворотаотносительно внутренней трубы до совпадения отверстия внутренней трубыс полостью стакана.На фиг1 изображено предлагаемое 45устройство, продольный разрез; нафиг.2 - разрез А-А на фиг.1; нафиг.3 - разрез В-В на фиг.2; нафиг.4 - разрез В-В на фиг.3.Устройствосодержит поворотныйбарабан, выполненный в виде наружнейтрубы 1 с закрепленным на нем стаканом 2,на котором выполнены ребра 3,охватывающие поверхность обрабаты 1 ваемого иэделия 4. Кроме того, внутри стакана закреплена конусная...

Номер патента: 1035044

Опубликовано: 15.08.1983

Авторы: Давыдов, Ермолин, Левачев, Синников, Тараненко

МПК: C09C 1/48

Метки: процессом, реакторе, сажеобразования

...СПОСОБ АВТОМА РАВЛЕНИЯ ПРОЦЕССОМ СА бв С 09 С 1 486 05 0 27 ии качест мпературы жеобразоия соотноомпонентов подаваемых щ и й с я ия выхода ный про" ия, сравни- отклонении о профиля зоне саке- ношение а, а при филя в коод сырья1035044 Редактор Л. Аврамен Соста Техре тель Г. ОгА.Бабинец ов Корректор О, Бил аказ 5755 Тираж 639 ПодИ Государственного комитета ССделам изобретений и открытийосква, Ж, Раушская наб., д,сное ВНИ п 3035, лнал ППП Патент, г. Ужгород, ул. Проектная, 4 нивают с хранящимся в блоке 6 оптимальным, рассчитывая оценку вида (1). Значение оценки из блока 7 передается в .блок 8 Управления. Блок 8 изменяет расходы входных компонентов сырья, топлива и воздуха таким обра эом, чтобы величина бценки уменьшилась. При...

Номер патента: 1033671

Опубликовано: 07.08.1983

Авторы: Давыдов, Жиров, Каспэ, Чичкина

МПК: E04C 3/29

Метки: древесины, строительный, усиленной, элемент

...слой 5. Соединенные между собой усиливающие, деревянные и дополнительный слои объединены наружной облицовкой 6, поперечными сквозными трубчатыми 7 и потайными цилиндрическими 8 нагельными свя зями. Дополнительный и деревянные слои усилены по всему контуру накладками 9. В опорной части элемента установлена стальная или стеклопластиковая накладка 10 швеллерообразного профиля, присоединенная к балке сквозным нагелем 11, объединяющим внутренние слои и облицовку балки.Двухслойные дощатые щиты выполнены с горизонтальным расположением досок в одном и под углом 45 в другом слое, причем косые слои щитов обращены к наруж-. ной облицовке и по противоположным боковым граням элемента расположены во взаим но перпендикулярном направлении. Это...

Номер патента: 1033476

Опубликовано: 07.08.1983

Авторы: Давыдов, Давыдова, Долинченко, Кульчицкий, Павлов, Попов, Притыкин

МПК: C04B 23/00

Метки: аэродромных, покрытий, ремонта, смесь, строительная

...нУО- + СН 2 - СН - 1+ Н 20.СфО, Ойс 1Полученная соль и определяет морозоустойчивые свойства контактной зоны 55 мужду шлакощелочным и цементным бетоном. Кроме того, вводимый полимер, адсорбируясь на зернах шлака, затрудняет доступ щелочи к реакционноактивным поверхностям шлака и в первое время после затворения продолжает реагировать со щелочью, что в конечном итоге приводит к замедлению сроков схватывания сме си.Для сравнения предлагаемой смеси с известной используют шлак гранулированный, люло 2 гый до удельной поверхности 3000 см /г, метасиликат натрия (ГОСТ 4239-77) песок кварцевый с модулем крупности 2,2, портландцемент М, полиакриламид ОСТ 95-284-74).Соотношение молотого шлака, метасиликата натрия и воды во всех сравниваемых...

Номер патента: 1032352

Опубликовано: 30.07.1983

Авторы: Гузь, Давыдов, Макаров, Пудовиков

МПК: G01N 1/20

Метки: отбора, потока, проб, сыпучего

...устройства в исследуемый поток сыпучего материала(так же, как и его извлечение) с вы :сохой скоростью и кратковременное открытие окон корпуса на строго фикси" рованный промежуток .времени.На Фиг.1 изображено устройство в исходном положении, разрез; на 10 фиг.2 - то же, в момент отбора про бы, на фиг.3 - разрез А-А на фиг,1; на Фиг.4 - сечение Б-Б.на Фиг,1 при закрытом положении окон корпуса; на Фиг.,5 - сечение В-В на фиг.2 при 15 раскрытии оконкорпуса на 180 ф.Устройство для отбора проб из потока:сыпучего материала состоит из корпуса 1 с Фланцем.2 и балластным грузом 3 в верхней части, кожуха 4 с Фланцем 5 также в верхней части, направляющей втулки б, с которой корпус 1 и кожух 4 контактируют своими Фланцами 2 и 5 соответственно,...

Номер патента: 1032192

Опубликовано: 30.07.1983

Авторы: Выставкин, Горельцев, Давыдов, Лепехин

МПК: E21D 11/14

Метки: крепь, металлическая, рамная

...ее демонтажа.Эта цель достигается тем, что в металлической рамной крепи, состоящей из верхняка, двух стоек, каждая из которых включает опорный узел и узел податливости, расположенный в конце стойки. узел податливости 35 выполнен в виде жестко установленной на стойке пластины, в плечах которой выполнены криволинейные пазы, в которых размещены фиксирующие элементы, закрепленные на опорном узле, 4 который выполнен в виде двух отрезф 40 ков спецпрофиля, расположенных под углом к основной стойке, при этом отрезки спецпрофиля укреплены на пластине посредством шарниров.На фиг.1 изображена крепь, общий вид; на фиг.2 - вид А на фиг.2.Металлическая рамная крепь состоит из верхняка 1, стоек 2 и 3, металлических;пластин 4 и 5, отрезков 6-8 из СВП,...

Номер патента: 1032181

Опубликовано: 30.07.1983

Авторы: Борисов, Горник, Давыдов, Штаф

МПК: E21B 6/00

Метки: бура, вращения, механизм, перфоратора

...момента с упругим элементом и связанный с ним хвостовикбура, снабжен промежуточными элементами, выполненными в виде сегментов, которые установлены в прорезяхступицы с возможностью взаимодействия с хвостовиком бура, который имеетлыски, а упругий элемент выполненв виде разрезной втулки, соединенной со ступицей.На фиг. 1 изображен предлагаемый. механизм, продольный разрез; нафиг. 2 - сечение А-А на фиг. 1,Механизм вращения бура перфоратора состоит из шестерни 1 двигателя, укрепленной в корпусе (не показан) и находящейся в зацеплении сведомой шестерней 2, выполненнойнепосредственно на ступице 3, имев; 65 щей прорези 4. Ступицу 3 охватывает упругий элемент 5, выполненный в виде втулки и закрепленный на шестерне 2 для совместного вращения со...

Номер патента: 1031996

Опубликовано: 30.07.1983

Авторы: Волков, Давыдов, Комаров, Синников, Фарунцев, Цыганков

МПК: C09C 1/48

Метки: реактора, сажевого, состояния, футеровки

...характера взаимосвязи между йерепадом давления на реакторе и расходами входных материальных потоков. Первая серия-опытов производилась на реакторе с внутренним диаметром сопла, соединяющего камеры горения и реакции реактора, составляющим 240 мм.В ходе эксперимента измерялся перепад давления на реакторе и расходы входных компонентов. Полученная методом регрессионного анализа экспериментально-статическая модель имеет видЬР =-0,0000298 Ч +0,23067 -2441 0)где др" - перепад давления на реакторе, кПа;ЪЧ - расход ВНД в реактор-, м /ч(при н,у,)Вторая серия опытов производилась на этом же реакторе после его трехмесячной эксплуатации (футровка реактора прогорела и его кожух начал закраснеть"), В процессе эксплуатации все технологические...

Номер патента: 1031009

Опубликовано: 23.07.1983

Авторы: Гунер, Давыдов, Речкалов, Сорокин

МПК: H05B 6/40

Метки: заготовок, индуктор, методического, нагрева, опорных, роликов, тракторов

...равномерного нагревадеталей с выпуклой поверхностью,поскольку все точки поверхности де- ф 5тали нагреваются одновременно и,следовательно, перегревается локально поверхность.Целью изобретения является повышение равномерности нагрева деталей. 50Поставленная цель достигается. тем, что в индукторе для нагревазаготовок опорных роликов трактороввнутренние секции иидуктора выполнены длиной в два Раза превышающей 55длину крайних секций, а кольца вторичной обмотки, размещенные внутрипервичной, в каждой секции выполнены,в виде набора из трех дисков, разделенных изоляционными прокладками.На фиг.1 показан индуктор,общийовид; на фиг. 2 и 3 - вид одйой секции нндуктора,Индуктор содержит первичные обмотки 1 - 4,вторичные обмотки 5 - 14,замюкающие их...

Номер патента: 1030372

Опубликовано: 23.07.1983

Авторы: Аносов, Арест-Якубович, Басова, Бойкова, Гольберг, Давыдов, Динер, Ермакова, Забористов, Золотарев, Кальницкая, Каменев, Кристальный, Кроль, Либерман, Махортов, Монгайт, Нахманович, Подольный, Рабовская, Ряховский, Шарыгин, Шпак

МПК: C08F 136/06

Метки: 2-полибутадиена

...лития с концент- диена,3 и 15,3 мл раствора дВБ врацией ДНМС.0,186 моль/л при мольных толуоле с концентрацией 0,2 моль/л.соотношениях изопропилата лития к Затем добавляют 11.6 мл катализатоДНМС 2:1 и ДИДО к ДНМС 50:1. Иольные ра " продукта взаимодействия ДНИС,соотношения бутадиена,3 к ДНИС и 5 ДМДО и изобутилата лития с концентра.ДВБ к ДНИС составляют соответствен- цией ДНМС 0,173 моль/л при мольнцхно 1850:1 и 1,25:1. соотношениях изобутилата лития кПолимеризацию проводят при 40 С в ДНМС 2:1 и ДИДО к ДНИС 30:1. Мольноетечение 1 ч. Затем катализатор дезак- соотношение бутадиена,3 к ДНМС итивируют этиловым спиртом, Полимер 1 о ДВБ к ДНИС составляет соответственотмывают от остатков катализатора, но 1850;1 и 1,6:1.стабилизируют и...

Номер патента: 1028943

Опубликовано: 15.07.1983

Авторы: Абидоков, Алафузов, Давыдов, Жедь

МПК: F16N 27/02

Метки: дозирующее, смазки

...пружины сжатия, взаимодействующей с мень" шей поверхностью дифференциального поршня и регулировочным винтом, который ввернут в корпус устройства,пружины сжатия, взаимодействующей с меньшей поверхностью дифференциального поршня, и установленным в корпусе регулировочнымвинтом. 2На чертеже схематически изображенодозирующее устройство для смазки.Устройство содержит корпус 1, вкотором образованы разделенные эластичными диафрагмами 2, 3 и 4 камера 5наполнения, управляющая полость 6,внутренняя полость 7, соединенная сатмосферой, и камера 8 вытеснения,вход которой посредством линии 9 сое 10 динен с камерой наполнения, а выходчерез обратный клапан 10 с пневмомагистралью 11. С диафрагмой 2 связанзапорный клапан 12, перекрывающийвход в...

Номер патента: 1028646

Опубликовано: 15.07.1983

Авторы: Антонова, Горячковский, Губа, Давыдов, Огенко, Павлов, Прилепский, Стась, Чуйко

МПК: C04B 41/04

Метки: волокнистого, гидрофобизации, кремнезема, основе, термоизоляционного

...этилендиамин, или смесьперечисленных компонентов при следующем соотношении с водой, ч.:.но обеспечивать плотное гидрофобноепокрытие на волокнах кремнезема,не дающее большого привеса и уменьшающее до минимумз влагопоглощение.Смесь кремнийорганических соеди нений используют в следукв 1 ем соотношении, об.ч.: ОрганическийаминВода 97-991 - .3 5 -3035-65Осталь ное Ви 51 С 1 -и ЯВ 51 С 1(В 5103+ 10 Способ осуществляют следующим образом,. Изделие или заготовку иэ. волокнВстого термоиэоляционного материала5на основе кремнезема помещают в реак-тор, куда подают активатор - смесьпаров органического амина и воды.В качестве органического амина используют диэтиламин, триэтиламин, этилендиамин и морфолин, Активатор контактирует с поверхностью...

Номер патента: 1028596

Опубликовано: 15.07.1983

Авторы: Буриченкова, Валеев, Давыдов, Живописцев, Кобяков, Команов, Мирзаянов

МПК: C01B 17/74

Метки: агрегата, обжига, работы, серусодержащего, сырья

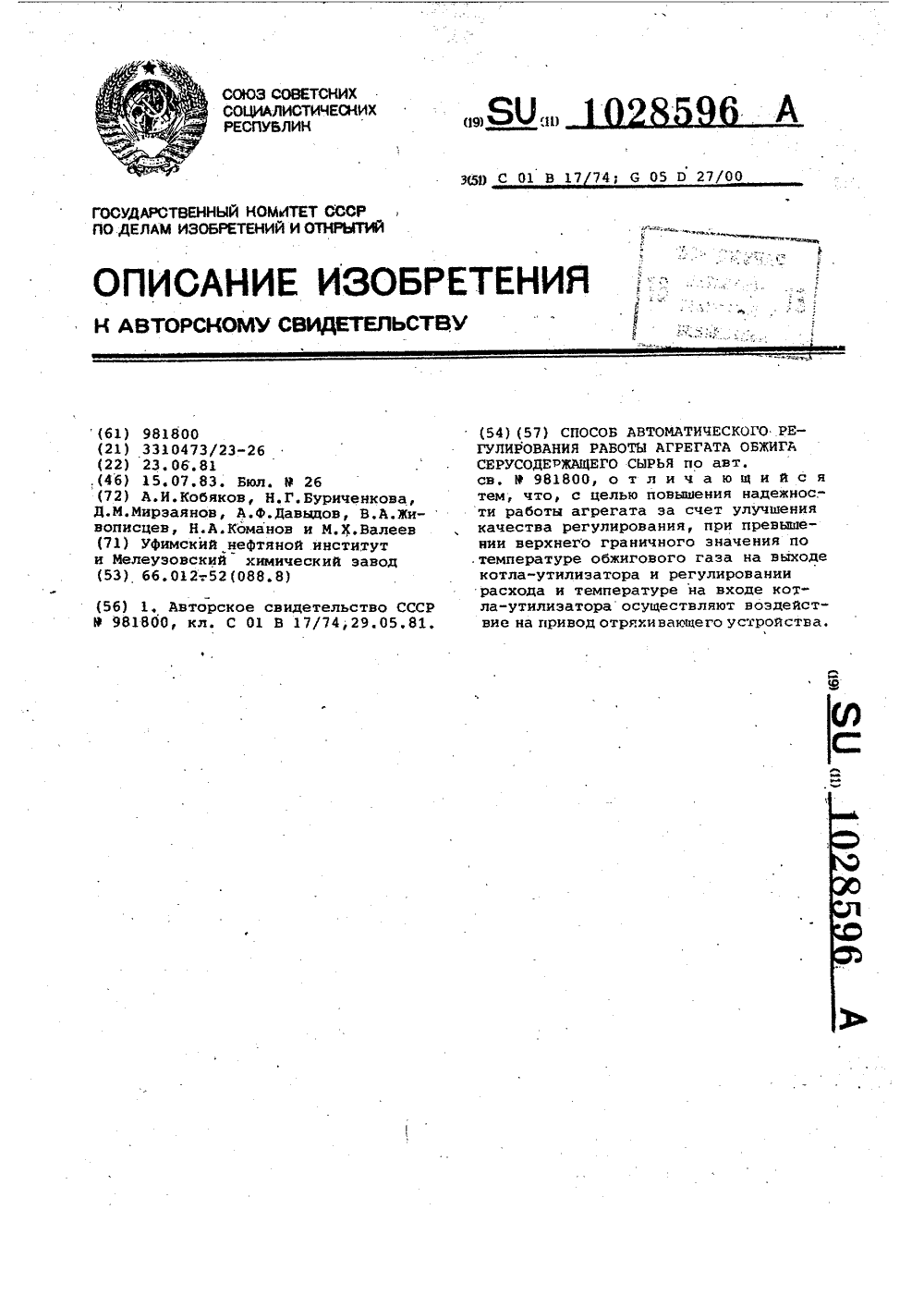

...уровнеследующим образом. Сигнал 6 В отдатчика б, а также задание 6 в по(дутью подают на вход регулятора 9,в котором вычисляют их раэнэстьЬ 66 - 6+(б)и формируют выходной сигнал 68,например, по ПИ-закону регулирования.о 168 р =б вр+)(бв+96 ОИ, (7)тгде Ф - сигнал на выходе регулятора; где 68 о 35где Т - разность температур, при 5 которой обеспечиваетсязаданная концентрация сернистого ангидрида в обжиговом газе;температура кипящего слоя, 10 По величине ьТ формируют выходной сигнал 6 по ПИ - закону рескгулирования6 с=б + К 8 ьТ+К 8 сТД,К и К - коэффициенты настройкирегулятора.Сигнал 6 Р подают на регулирукщий.орган 11, установленный на линии подачи дутья в печь. Задание регулятору 9 корректируют вычислительныч устройством 7 по...

Номер патента: 1029179

Опубликовано: 15.07.1983

Авторы: Васильев, Гуарян, Давыдов, Коновалов

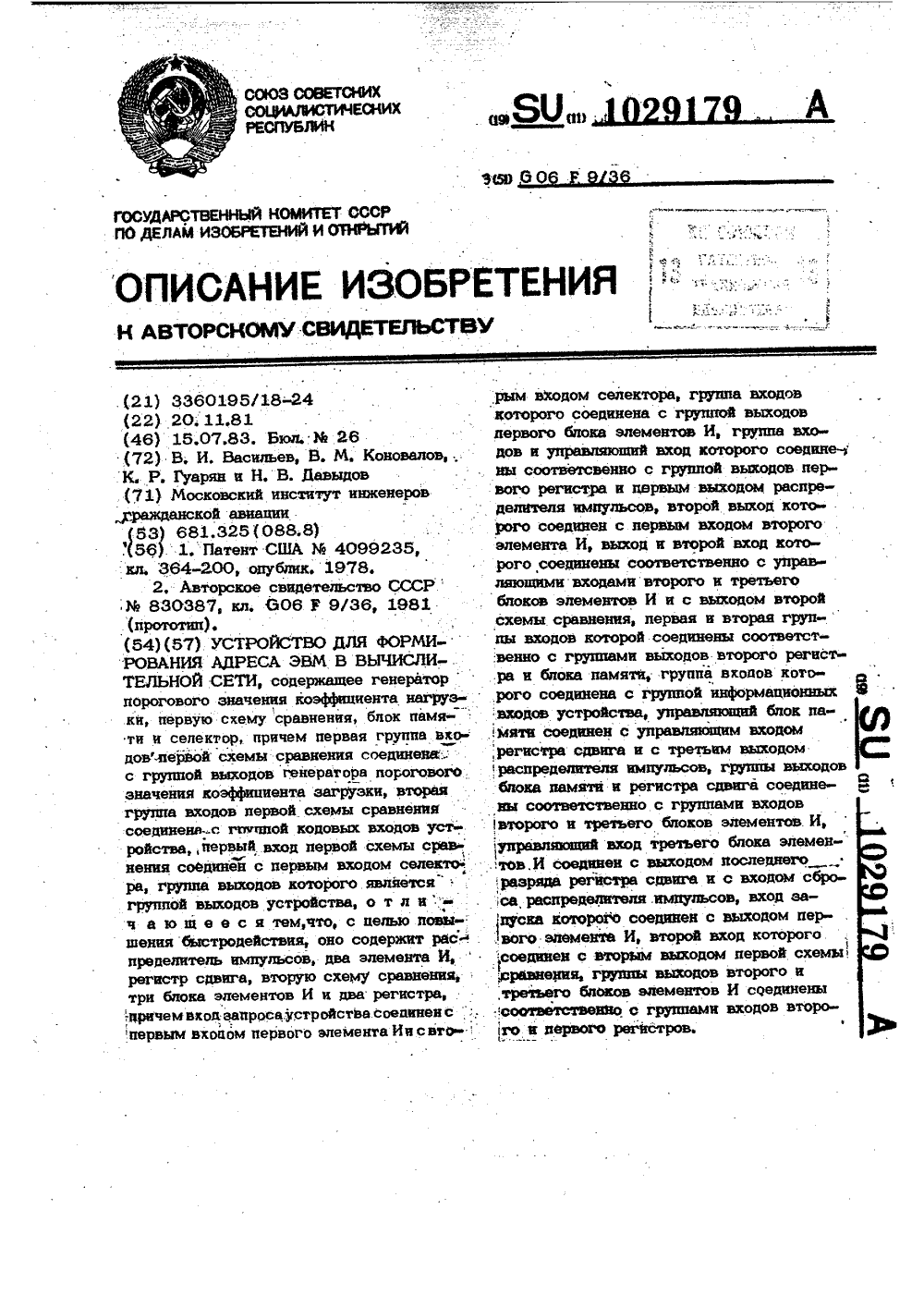

МПК: G06F 9/36

Метки: адреса, вычислительной, сети, формирования, эвм

...второго элементе И, выход и второй вход которого 55соединены соответственно с управляюшими входами второго и третьего блоковэлементов И и с вьходом второй схемы,сравнения, первая и вторая группы входов которой соединены соответственно с группами выходов второго регистра и блока памяти, группа входов которого соединена с группой информационных входов устройства, управляющий вход блока памяти соединен с управляющим входом регистра сдвига и с третьим выходом распределителя импульсов, группы выходов блока памяти и регистра сдвига соединены соответственно с группами входов второго и третьего блоков элементов И, управляющий вход третьего блока элементов И соединен с выходом последнего разряда регистра сдвига и с входом сброса...

Номер патента: 1027595

Опубликовано: 07.07.1983

Авторы: Богучарский, Врагов, Гуревич, Давыдов, Журавлев, Круглов, Кузьмин, Синяговский, Трипалин, Харитонов

МПК: G01N 29/00

Метки: акустико-эмиссионный, зубчатых, качества, колес, упрочнения

...счет учета тарировочной зависимости упругого сопротивления от величины нагрузки для контроля пластически деформированных (упрочненных 1 материалов недостоверно вследствие широких пределов изменений физико-механических свойств упрочненных материалов,Наиболее близким по технической сущности к предлагаемому является акустико-эмиссионный способ контроля качества упрочнения зубчатых колес, заключающийся в том, что к зубчатому колесу прикладывают нагрузку в области упругого деформирования материала, во время нагружения регистрируют сигналы акустической эмиссии, по параметрам которых определяют качество зубчатого ко-. леса 2 .Недостатками этого способа являются малая достоверность, обусловленная тем, что нагрузку прикладывают ко всему изделию...

Номер патента: 1027455

Опубликовано: 07.07.1983

Автор: Давыдов

МПК: F16H 21/16

Метки: возвратно, вращательного, движения, механизм, поступательное, преобразования

...перемещения коромысла по перемещающейся траектории.Для достижения указанной цели механизм преобразования вращательного движения в возвратно-поступательное, содержащий кривошип, привод его вращения со шкивом, коромысло и шатун, один конец которого шарнирно связан с коромыслом, а другой -- с кривошипом, снабжен шестерней, жестко связанной с кривошипом, и установленным в корпусе и взаимодействующим с шестерней зубчатым колесом, а кривошип с шестрней установлены в шкиве привода вращения кривошипа.На фиг. 1 изображен предлагаемый механизм; на фиг. 2 - кинематическая схема механизма.Механизм содержит корпус 1, установленный на нем на подшипниках 2 и 3 шкив 4 привода (не показан) вращения кривошипа 5, который в свою очередь...

Номер патента: 1027432

Опубликовано: 07.07.1983

Авторы: Ахиянц, Галковский, Давыдов, Коноваленко, Петров

МПК: F04D 15/00

Метки: насосная, плавучая, станция

...насосная станция, содержащая электронасосы с дистанционным управлением, установленные на понтоне, снабженные приводом вертикального перемещения и подсоединенные трубопроводами, имеющими шарнирные сочленения, к напорной магистрали 2. 20Недостатком известной насосной станции является сложность конструкций и эксплуатации.Цель изобретения - упрощение конструкции и эксплуатации. 25Указанная цель достигается тем, что у плавучей насосной станции, содержащей электронасосы с дистанционным управлением, установленные на понтоне, снабженные приводом вертикального перемещения и подсоединенные трубопроводами, имеющими шарнирные сочленения, к напорной магистрали, понтон имеет П-образную форму, и обращен открытой стороной к трубопроводам, а привод...

Номер патента: 1026131

Опубликовано: 30.06.1983

Авторы: Давыдов, Каленов, Николаев

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...очередьзависит от режима работы регулирующего транзистора,Все это ведет к увеличению мощностивыделяемой на транзисторе при срабатывании защиты и, как следствие,уменьшению надежности,Цель изобретения - повышение надежности.Указанная цель достигается тем,что в стабилизатор постоянного напря жениясодержащий включенные последовательно в силовую шину резистивныйдатчик тока с регулирующим транзистором, база которого подключена к выходу9 усилителя постоянного тока, защит ный транзистор, коллектор которого подключен к базе регулирующего тран зистора, эмиттер - к одному из выводов резистивного датчика тока и выходному выводу, а база через первый резистор подключена к первому выводу диода и через второй резистор - к общей шине, введены...

Номер патента: 1025656

Опубликовано: 30.06.1983

Авторы: Безбородова, Давыдов, Корзников, Мирошников

МПК: B66C 23/00

Метки: кран, самоходный, стреловой

...платформе 1 стреловогосамоходного крана 2 (фиг. 1) смонтирована стрела 3, приводом которой служитстрелоподъемное устройство, включающеестойку 4 и стреловой полиспаст 5, образованный канатом 6 стреловой лебедки 7. Подвижная верхняя обойма 8 полиспаста закреплена на стойке .4, а на оси 9 неподвижнойнижней обоймы 10 с двух сторон жесткозакреплены кронштейны 11, В нижней частикрбнштейнов выполнены отверстия 12 и13, размещенные симметрично относительновертикальной оси кронштейнов. Пальцами14, вставленными в крайние отверстия 12,кронштейны жестко закреплены с поворот-ной платформой 1, а пальцами 15 в отвер стиях 13 - с блоками противовеса 16. Симметричная подвеска блоков противовеса обеспечивает равномерное распределение нагрузок на...

Номер патента: 1025446

Опубликовано: 30.06.1983

Авторы: Андрианов, Богомолов, Головин, Давыдов, Красных, Самойленко, Ткаченко, Шелудько, Шубин

МПК: B02C 17/18

Метки: межкамерная, мельниц, перегородка, трубных

...элементов, между которыми установлены лифтеры возврата крупных Фракций, сортирующее 45 сито, разгрузочные лифтеры готовых Фракций, сортирующие бронеплиты на входной решетке и защитные бронеплиты на выходной решетке:, закрепленные попарно с соответствующими по располо жению сортирующими плитами стяжными болтами, прокатные элементы входнойи выходной решеток расположены взаимно перпендикулярно.На чертеже Представлена схема межкамерной перегородки,Корпус мельницы 1 разделен на камеры межкамерной перегородкой, включающей в себя входную 2 и выходную 3решетки, выполненные из перпендикулярно направленных один к другомупрокатных элементов.Между входной 2 и выходной 3 решетками размещены лифтеры 4 возвратакрупных Фракций, сортирующее сито...
