Давыдов

Номер патента: 1201785

Опубликовано: 30.12.1985

Автор: Давыдов

МПК: G01R 29/10

Метки: антенны, коэффициента, усиления

...отражения на той же частоте.201785 101ьТ = -8 иг- Г,Составитель Р. КузнецоваТехред О.Неце Корректор В. Синицкая Редактор Л, Пчелинская Закаэ 8001/47 Тираж 747ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к техникеантенных измерений и может использоваться для измерения коэффициентаусиления остронаправленных антеннв диапазоне СВЧ,Цель изобретения - уменьшениетрудоемкости измерений в непрерывной полосе частотостронаправленныхантенн с размерами раскрыва, превышающими удвоенную длину рабочей волныНа чертеже приведена диаграмма,поясняющая способ определения коэффициента усиления антенны. 1Способ...

Номер патента: 1201222

Опубликовано: 30.12.1985

Авторы: Давыдов, Идельбаев, Кобяков, Махмутов, Мезенцев, Хоробров

МПК: C01B 25/16, G05D 27/00

Метки: кислоты, процесса, упаривания, фосфорной, экстрационной

...циркуля ционной кислоты из подогревателя в отстойник.Корректируют подачи исходной кислоты в подогреватель и циркуляционной кислоты в отстойник при отклонении концентрации готовой кислоты от задания изменением корректирующего сигнала регулятору 14, Для этого измеряют датчиком 7 концентрацию готовой кислоты и сигнал с выхо да датчика направляют на вход регулятора 9, на второй вход которого подают задание. Эти сигналы в регуляторе сравнивают, формируют, например, по ПИ-закону сигнал и направ ляют его на регулятор 14.Применение в данном способе, в отличие от прототипа, подачи исходной кислоты и в подогреватель и регулирование этой подачи, а также 25 подачи циркуляционной кислоты из подогревателя в отстойник в зависимости от концентрации...

Номер патента: 1200214

Опубликовано: 23.12.1985

Авторы: Давыдов, Нургалеев, Переплетчиков

МПК: G01V 1/16

Метки: кос, подборки, сейсмических

...образом.Транспортное средство 1 (фиг.1) устанавливается над концом сейсмической косы 13 или рядом с ним. Конец косы 13 с вмонтированным на отводе 14 сейсмоприемником 15 вручную вводится между роликами 11 и 12. После заправки сейсмической косы 13 в подборочный агрегат транспортное средство 1.начинает движение вдоль сейсмической косы 13 и одновременно оператор с помощью системы 2 управления включает привод 4, который через карданные валы 16 и 17 приводит во вращение ролики 11 и 12 в направлениях, указанных стрелками. При этом за счет фрикционных связей 00214 2между сейсмической косой 13 и роликами 11 и 12 осуществляется захвати транспортирование сейсмическойкосы 13 с сейсмоприемником 15 в кузов транспортного средства 1.Так как...

Номер патента: 1200108

Опубликовано: 23.12.1985

Авторы: Давыдов, Заболотный, Курлыкин, Пономарев, Факторович

МПК: F27D 1/02

Метки: механизм, поворота, подъема, свода

...4 служит гидроцилиндр 14, упирающийся в нижний торец 15 колонны 8. Для поворота полупортала 4 вместе со сводом 1 служит гидроцилиндр 16, закрепленный на несущем корпусе 10. Соединение штока 17 гидроцилиндра происходит при подъеме колонны 8 вверх с помощью захвата 18, установленного на нижнем упоре 7. 5 1 О 15 20 25 Выполнение колонны 8 коробчатой позволяет использовать в качестве направляющих подшипники скольжения, что повысит эксплуатационную надежность конструкции и удешевит ее изготовление. Установка упоров 6 и 7 на колонне 8 с возможностью их вращения относительно оси колонны позволяет исключить вращение самой колонны. Это значительно упрощает всю конструкцию, повышает ее надежность в эксплуатации, снижает затраты на ее...

Номер патента: 1199669

Опубликовано: 23.12.1985

Авторы: Волохин, Давыдов, Молочаев, Озеров

МПК: B30B 15/28

Метки: защитное, зоны, ограждения, пресса, рабочей

...фиг,1; нафиг. 5 - узелна фиг.2.Устройство содержит размещеннуювдоль Фронта пресса балку 1, предохранительный экран в виде стержней 2,систему контроля положения стержней2 относительно балки 1, передаточныймеханизм в виде закрепленных на ползуне 3 опор 4 и установленной в нихс возможностью поворота рамы 5, атакже смонтированные на каждом изстержней 2 опоры 6. В балке 1 выполнены отверстия для размещения стержней 2. С каждым нз упоров 6 связанадуга 7.и гайка 8. К балке 1 прикреплены направляющие планки 9 для упо- .ров 6. В варианте, показанномнафиг.2, система контроля положениястержней выполнена в виде закрепленного на ползуне 3 конечного выключа 5теля 10 и установленного на рамефлажка 11. В варианте, показанном наФиг.З, система контроля...

Номер патента: 1199548

Опубликовано: 23.12.1985

Авторы: Алексеев, Бадьянов, Давыдов, Колупаев, Тогер

МПК: B23K 35/38

Метки: газовая, защитная, смесь

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 Изобретение относится к дуговой сварке неплавящимся электродом, преимущественно легированных сталей, и может быть использовано также при сварке плавящимся электродом.Целью изобретения является повышение качества сварных соединений путем снижения содержания серы в металле шва при сварке в заЩитной смеси, содержащей инертный газ и гексафторид серы.Введение ацетилена в защитную смесь позволяет осуществить связывание свободной серы, образующейся при разложении гексафторида серы в дуге, в газообразные соединения и ее удаление из зоны сварки в соответствии с реакциейБГ 6+2 СхНг ЗСРФ Ф+2 НаЯФ+СП р и м е р. Для...

Номер патента: 1199533

Опубликовано: 23.12.1985

Авторы: Ветров, Голенков, Давыдов, Демиховский, Задорожный, Мишунин

МПК: B23K 11/24

Метки: методом, пайки, параллельных, электродов

...качественного соединения, анализатор 14 режима пайки подключает выходы блока 13 измерения отклонения уровня тока к входу блока 4 коррекции напряжения, в котором этот сигнал суммируется с сигналом, подаваемым на блок 4 коррекции напряжения с блоком 12 обратной связи по напряжению, а затем подается на источник 2 питания. За счет этого происходит изменение напряжения стабилизации на параллельных электродах 11, и ток пайки устанавливается на оптимальный уровень. Если после окончания времени, отсчитываемого реле 20 времени, ток пайки меньше минимального уровня (уровень устанавливается, исходя из условий максимально возможного напряжения на электродах в случае распайки интегральных схем и недопущения выплесков во время стабилизации...

Номер патента: 1196975

Опубликовано: 07.12.1985

Автор: Давыдов

МПК: H01P 1/185

Метки: свч-фазовращатель

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к технике СВЧ и может быть использовано для управления фазой СВЧ-колебаний большой импульсной мощности.ЦеЛью изобретения является увеличение уровня импульсной рабочей мощности, а также, упрощение настройки.На чертеже представлен СВЧ-фа" эовращатель.СВЧ фазовращатель содержит первый щелевой мост 1, первый и второйь: ф СВЧ-ключи 2 и Э, второй щмевой мост 4 и регулируемый, фазовращатель 5.Фазовращатель работает следующим образом.При подаче на Р 1 Б-диоды первого и второго СВЧ Ключей 2 и 3 запирающего напряжения СВЧ-волна с входа фаэовращателя проходит на его...

Номер патента: 1196458

Опубликовано: 07.12.1985

Авторы: Давыдов, Красовская, Кузнецова, Фомичева

МПК: E04B 1/64

Метки: железобетонных, защитного, конструкциях, покрытия

...ткани.При заполнении швов одигомернойкомпозицией связь покрытия с нодложкой отсутствует, что обеспечивает повышение трещиностойкостк полимерногослоя. Длина выпусков армирующих листов по торцам полимерных элементовобусловлена шириной шва между нимипри укладке на поверхность железобетонной конструкции,. Уменьшение длины выпусков менее 1% длины элементаприведет к попаданию полимерногораствора в шов по всей его высоте исозданию напряженных зон после отверждення покрытия. Увеличение длинывыпусков более 1,5% длины элемента510 15 45 50 55 и предлагаемому способам, приведены в таблице,25 30 35 40 препятствует укладке полимерных элементов внахлест, приводит к нарушению сплошности покрытия к созданию напряженных зон в нем.На фиг. 1 изображена...

Номер патента: 1196054

Опубликовано: 07.12.1985

Авторы: Барменков, Давыдов, Зеленый, Ивахненко, Кудрявцев, Меньщиков, Минак, Халамез

МПК: B21B 38/10

Метки: валками, зазора, между, настройки, пилигримового, стана

...числа входных импульсов с хранением и представлением результата в двоично-десятичном коде 8-4-2-1.Устройство У 601 предназначено для визуальной индикации десятичных цифр сосчитанных импульсов ) и знака 1 5 О 15 20 25 30 35 40 45 50 55 Силовая цепь асинхронного электро. двигателя с фазным ротором (фиг.2) содержит нормально разомкнутые кон. такты КВ и КН контакторов, обеспечивающих включение электродвигателя 1 на вращение по или против часовой стрелки, датчик 11 появления напряженного состояния клети, состоящий из трансформатора тока, соединенных в звезду, диодного моста Д, - / нагрузочного резистора К и порогового элемента 14, выполненного в виде триггера Шмитта, добавочного резистора 18 , контактора снижения скорости вращения...

Номер патента: 1194981

Опубликовано: 30.11.1985

Авторы: Давыдов, Ехлаков, Каратаев, Кротов, Шапиро

МПК: E03F 3/04

Метки: канализационного, колено, трубопровода

...5, а у второго раструба 3 " 5в виде полуцилиндра 6 и части цилиндра 7, имеющего размеры наружной поверхности раструба 3, сопряженныхмежду собой двумя плоскими трапецеидальными участками 8,Внутренняя часть 9 корпуса 1(фиг. 2) у раструбов 2 и 3 выполнена конически расширяющейся. Приэтом у раструба 3 внутренняя частьсодержит два плоских участка 1035(фиг. 3 и 4), которые расположеныпараллельно наружным плоским участкам 8 и расстояние В между которымименьше внутреннего диаметра Й раструба 2 или 3. 40Для получения предлагаемого колена из термопласта используют упрощенные формы такие же, как для получения колен с острыми внутреннимикромками. Знак (фиг. 5), оформляющий 45внутреннюю полость части корпуса 1 и раструба 2, выполнен...

Номер патента: 1194828

Опубликовано: 30.11.1985

Авторы: Безбородова, Давыдов, Корзников

МПК: B66D 1/30

Метки: барабан, каната, многослойной, навивки

...6, расположенные в зонах перехода канатана каждый вьппележащий слой. Переходные участки 4 и 6 выполнены ввиде усеченных конусов с углом между образующей и осью барабана 45 О.Участки 7 внутренней поверхностиреборды 3, расположенные междупереходными участками 4 и 6, выполнены вертикальными,Для обеспечения контакта крайнего витка каната 5 одновременно сцилиндрической рабочей поверхностью1 и переходным участком 4 высота конуса принята равной (фиг, 2). где 8 к - радиус каната.Край вертикального участка 7 5должен совпадать с поверхностью А, образованной верхними образующими каната соответствующего слоя, Для этого ширина участка 7 принята рав- ной Устройство работает следующим образом.Выходя на цилиндрическую рабочую поверхность 1 в точке В...

Номер патента: 1194804

Опубликовано: 30.11.1985

Авторы: Давыдов, Ивченко, Ломакин, Макеева, Песенко

МПК: B65G 65/30

Метки: грузов, разгрузчик, сыпучих

...26 и 28 развернуты относительно друг друта на угол 180 ф, поэтому при вращении эксцентрикового 55 вала вибролоток и виброрыхлитель колеб. лются в противофазе, т, е. когда лоток движется вперед, рыхлитель движется назад,затем направление движений меняется, лоток - назад, а рыхлитель - вперед. Вибролоток и виброрыхлитель движутся с амплитудой, равной зксцентриситету шеек вала 24, ичастотой, равной частоте вращения вала внаправлении вдоль линии шатунов 27 и 29.Корпуса коренных подшипников 25 вала24 установлены на стойке 18.Как обычно, для клиноременных передачэлектродвигатель 20, установленный на стойке 18, имеег стандартные устройства регулирования натяжения ремней клиноременной передачи 22.Так как масса вибролотка 4 с...

Номер патента: 619362

Опубликовано: 23.11.1985

Авторы: Давыдов, Зотов, Михайлов, Форофонтов

МПК: B30B 15/20

Метки: гидравлическим, прессом

...1 предусмотрен клапан 3 наполнения и бак 14 наполнения. Управле"ние клапаном наполнения 13 и гидро- распределителями:3 и 6 осуществляется электромагнитами Э, -Э . Для ограничения хода вверх и вниз предусмот О рены конечные выключатели 15 и 16 соответственно.Система управления работает следующим образом.При включении электромагнитов 15 Э 1, Эз и Э рабочая жидкость от на"соса 5 через распределитель 6, трубопровод 8, распределитель 3 и трубопровод 10 поступает в полость Форсирующего цилиндра 2, В результате 20 этого происходит ход вниз, при кото.ром шток с инструментом приближается к заготовке на большой скорости,Заполнение поршневой полости глав. -ного цилиндра 1 происходит через 25 клапан 13 наполнения из бака 14 наполнения, а штоковая...

Номер патента: 1193617

Опубликовано: 23.11.1985

Авторы: Давыдов, Нургалеев, Переплетчиков

МПК: G01V 1/16

Метки: кос, подборки, сейсмических

...стойки 20. Встойках 20 размещены оси 21, .относительно которых. могут поворачиваться двуплечие рычаги 22. Одно нз плечрычага 22 через эластичную прокладку 23 контактирует с сейсмичес"кой косой 24. На втором (нижнем )35.плече рычага 22 и в нижней частистойки 20 смонтированы ролики 25,имеющие возможность качения(фиг. 2 и 3) по жестко связаннойс рамой 4 направляющей 26, и ролики27, имеющие возможность качения поподпружиненной относительно рамы4 упругой связью 28 профилированной направляющей 29. Пружина 30 установлена между нижним плечом рычага 22 и стойкой 20.Установка для подборки сейсмических кос работает следующим об разом.Транспортное средство 1 (фиг. 1) устанавливается над концом сейсмической косы 24 или рядом с ним. Конец...

Номер патента: 1193252

Опубликовано: 23.11.1985

Авторы: Давыдов, Жиров, Решетняк

МПК: E04C 3/00

Метки: комплексный, строительный, элемент

...и может быть использовано в качестве химически стойких несущих строительных конструкций, работающих в агрессивных средах на изгиб и внецентренное сжатие.Цель изобретения - повышение жесткости и долговечности, а также снижение материалоемкости,На фиг. 1 изображена трещиностой Окая вставка опорной части элементас арматурными выпусками; на фиг, 2 непрерывная система жестких"вкладышей1на фиг, 3 - трещиностойкая вставка .пролетной части элемента; на фиг. 4 - 15продольный разрез комплексного элемента; на фиг, 5 - разрез А-А нафиг. 4; на фиг. 6 - разрез Б-Б нафиг. 4,Элемент содержит расчетно-армиро Ованные трещиностойкие вставки ) и 2,из полимербетона повышенной растяжи 52мости, которые объединены с непрерыв ной системой...

Номер патента: 1192957

Опубликовано: 23.11.1985

Авторы: Давыдов, Кряжевских, Портяненко, Текутьев

МПК: B25B 23/14

Метки: динамометрический, ключ

...4Изобретение относится к ручным переносным инструментам, в частности к гаечным ключам с устройством для указания величины развиваемого им крутящего момента, и может быть использовано для сборки и разборки резьбовых соединений.Цель изобретения - увеличение точности контроля усилия затяжки.На фиг. 1 представлен предлагаемый ключ, продольный разрез; на фиг. 2 - разрез А- Л па фиг. 1.Динамометрический ключ содержит корпус, выполненный в виде патрона 1, имеющего отверстие 2 в форме рабочей головки. На внутренней поверхности смежных граней в форме рабочей головки выполнены проточки 3. Механизм предельного момента представляет собой биморфный пьезодатчик 4, расположенный в проточке 3, В качестве отсчетного устройства использован...

Номер патента: 1192889

Опубликовано: 23.11.1985

Авторы: Давыдов, Каржан, Мельник, Церлюк

МПК: B21D 43/00, B30B 15/30

Метки: зону, органов, подачи, подающих, привод, устройства

...в зону обработки, в частности, пресса. 3Цель изобретения - увеличение точности шага подачи и повышение надежности в работе привода.На фиг. 1 изображен привод подающего органа устройства для подачи 10 материала в зону обработки; на фиг. 2 - разрез А-А на Фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1,Привод подающего органа устройства для подачи материала в зону об работки содержит станину 1, в которой смонтирован приводной (кривошипный) вал 2, несущий планшайбу 3, выполненную заодно с приводным валом 2, направляющие 4, смонти рованные на планшайбе 3, ползушку 5, установленную в направляющих 4 с возможностью регулировочного перемещения, кривошипный палец 6, закрепленный на ползушке 5 или выпол ценный заодно с ползушкой 5, противовес 7,...

Номер патента: 242923

Опубликовано: 15.11.1985

Авторы: Антипенков, Давыдов, Пересторонин, Симаев

МПК: F25B 11/00

Метки: одноступенчатый, турбодетандер

...Москва, Ж, Раушская наб., д. 4/5 Заказ 7026/3 Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 1 2429Известны одноступенчатые турбодетандеры, содержащие корпус с направляющим аппаратом и ротор, выполненный в виде рабочего колеса, закрепленного : на консоли вала, установленного на ра" диально-упорном подшипниках скольже нйяеПредлагаемый турбодетандер позволя. ет эффективно русширять сравнительно малые обьемные расходы газа при высоком теплоперепаде и вращении ротора 100-150 тыс. об/мин.Его особенность заклочается в том, что отношение длины участка, ротора между вертикальными осями подшипников 1 э к длине консоли ротора до оси направляющего аппарата равно 1,4-1,6, а отношение масс этих частей ротора 2,2- 2,5. Для повышения...

Номер патента: 1191807

Опубликовано: 15.11.1985

Авторы: Давыдов, Двас, Мочалкин

МПК: G01N 27/16

Метки: газоанализатора, нуля, термокомпенсации, термокондуктометрического

...термокондуктометрических газоанализаторов. 5Целью изобретения является повышение точности и сокращение временитермокомпенсации,На чертеже изображен термокондуктометрический газоанализатор, в котором осуществляется операция термокомпенсации нуля.Газоанализатор включает мостовуюсхему 1, содержащую рабочий 2 и симметрирующий 3 чувствительные элементы, постоянные сопротивления 4 и 5,переменные сопротивления 6 и 7 и магазины образцовых сопротивлений 8 и9. Сопротивления 6 и 7 используютсядля установок начальной и конечной 20точек шкалы прибора, К сопротивлению7 подключен вход усилителя 10, к выходу которого подсоединен регистратор 11. Газоанализатор помещается втермостат 12, вне которого находятся 25регистратор 11 и магазины образцовых...

Номер патента: 1191760

Опубликовано: 15.11.1985

Авторы: Давыдов, Давыдова

МПК: G01L 7/18

Метки: жидкостный, манометр

...Если при этом мениск сместится с нуля шкалы, то его возвращаютна нуль путем долива рабочей жидкостив соответствующую трубку,Заправка манометра с капиллярнойтрубкой 3,Пробку 5 устанавливают в первоеположение, при котором обе половинки трубки 3 соединены между собойи с атмосферой, после чего в вертикальную трубку 1 медленно заливаютрабочую жидкость, которая по мерезаливки начинает постепенно заполнять капиллярный канал, вытесняя изнего воздух в трубку 2; по заполнении рабочей жидкостыа левой поло(1) еР=К У винки трубки 3 заливку прекращают,пробку 5 переключают в четвертоеположение и заливают рабочую жидкость в трубку 2 до полного заполнения ею правой половинки трубки 3 51 при этом вытесняемый жидкостью воздух выходит через канал 9), В...

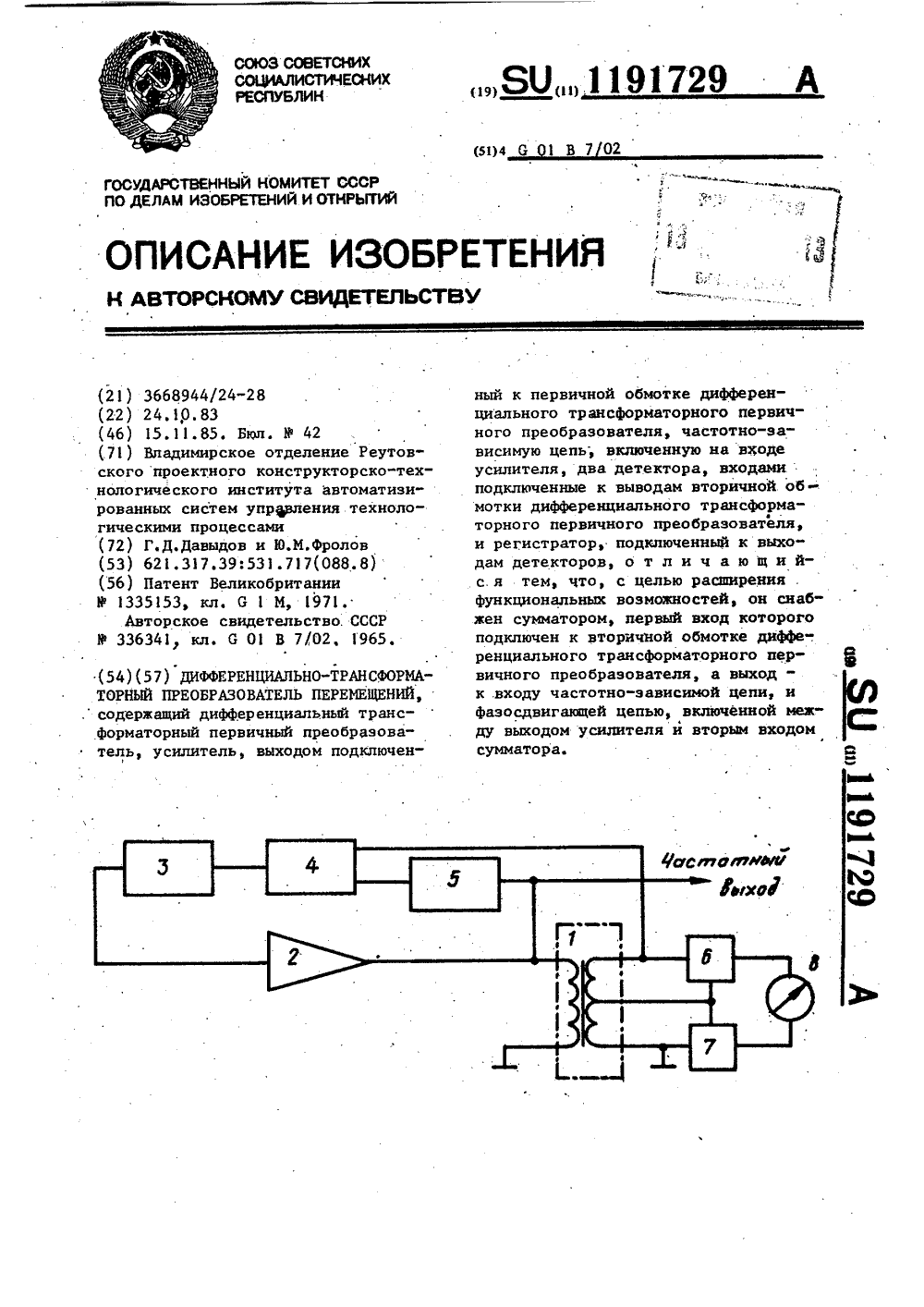

Номер патента: 1191729

Опубликовано: 15.11.1985

Авторы: Давыдов, Фролов

МПК: G01B 7/02

Метки: дифференциально-трансформаторный, перемещений

...5 образует цепь обратной связиусилителя 2, При правильном подбореФаз в этой цепи возникают автоколебания. С выхода усилителя. 2 колебания поступают на вход.дифференциального трансформаторного первичногопреобразователя 1, откуда с дифференциальной вторичной обмотки попадают на входы детекторов 6 и 7 ина первый вход сумматора 4.Частота колебаний получившегосяавтогенератора автоматически устанавливается всегда удовлетворяющей .условию баланса фаз, т.е.+ Ч 1- +Узы 27 и; и =0,1,2,3., (1)где Ч - сдвиг фаэ в усилителе 2;91 - Сдвиг фаз в системе, образованной первичным преобразователем 1,фазосдфигающейцепью 5 и сумматором 4;Ч- сдвиг фаз в частотно-зависимой цепи 3.,Перемещение подвижного сердечника первичного преобразователя...

Номер патента: 1191471

Опубликовано: 15.11.1985

Авторы: Давыдов, Дрогин, Игнатов, Курлыкин, Моржин, Пирогов, Тулуевский, Фельдман

МПК: C21C 5/52

Метки: ведения, плавки

...по внешней трубе 7 - газ, Печь снабжена механизмами радиального перемещения и реверсивного вращения горелок 4 относительно их оси, что позволяет изменять положение факела 8 в рабочем объеме печи и относительно шихты 9. Расплавленный жидкий металл стекает на подину печи и образует металлический расплав 10.Печь оборудована тремя горелками мощностью 10 МВт каждая, установленными в стенке. Горелки установлены радиально относительно оси печи, и оси горелок направлены между элек. тродами. Выходные сопла горелок рас-.оположены под углом 45 к оси горелки и направлены вниз, Сжигание газа ведут в кислороде при определенном стехиометрическом соотношении топлива и окислителя. В процессе плавки регистрируют количество израсходованных...

Номер патента: 1190545

Опубликовано: 07.11.1985

Авторы: Беленький, Величко, Давыдов, Еремеев, Рязанцев, Факторович

МПК: H05B 7/09

Метки: самоспекающийся, электрод

...обращенных внутри кожуха, имеются сквозные круглые отверстия для сцепления (анкерирования) с электродной массой 2. Горизонтальные внутренние ребра выполнены в виде Ж-образной решетки 4, оси которой совпадают с осями симметрии а и в кожуха 1. Стержень 5 решетки совпадает с осью эллипса а и составляет 0,2 - 0,6 ее длины, а свободные торцы центрального стержня 6, совпадающего с малой поперечной осью в и равного ее длине, приварены к вертикальным ребрам 3. Также приварены к ребрам 3 свободные торцы лучей 7 решетки 4 Ж-образной формы, расположенных по нормалям к поверхности кожуха 2.Стержни внутренней решетки могут быть изготовлены из угольников, труб или прутков. Решетки расположены горизонтальными рядами по высоте...

Номер патента: 1190525

Опубликовано: 07.11.1985

Авторы: Анохин, Бояринов, Давыдов

МПК: H03M 13/05

Метки: декодирования, кода

...слово а = =(ао а , аВ ) сформировано с помощью матрицы К, состоящей из трех К 1, Кг, К 1 подматриц приведенных в табл. 1. В слове а разряды ао, а, а ц, а,6, айага 4 В - проверочные, остальные разряды - а1% 17ар аЗЗа 4 а 49ав - информационные. Каждому проверочному разряду соответО 15 20 ствует в матрице К столбец с однойединицей, строка, содержащая эту еницу, указывает (своими единицами)какие информационные разряды участвуют в формировании данного прове 25рочного разряда. Например, а =а+ а 7 г+ ал+ ,.+ ав.1 атрице К при декодировании сооветствует проверочная матрица Н, с30 стоящая из трех подматриц Н Нги приведенная в табл. 2. (В табл.показано также, что с входа 16 разряд А поступает на д-й разряд вхо/.блока 1, 1=1. .,78).35 К ый...

Номер патента: 1190491

Опубликовано: 07.11.1985

Авторы: Гринкевич, Давыдов, Доманин, Пашовкин

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...третьего триггера б подключены соответственно к первому и второму входам элемента И-НЕ 7, а его третий вход, объединенный со счетным входом второго. триггера 2, подключен к выходу генератора 4 тактовых импульсов, выход элемента И-НЕ 7 подключен к счетному входу третьего триггера 6 и через инвертор 3 к выходу 9 формирователя одиночного импульса.Устройство работает следующим образом, В исходном положении управляющий сигнал с шины 8 управляющего сигнала в виде логического нуля подается через коммутатор 5 на вход первого триггера 1. Первый и третий триггеры 1 и 6 находятся .в состоянии 1, а второй триггер 2 в режиме деления на два частоты генератора 4 тактовых импульсов. На выходе сигнал равен нулю,Управляющий сигнал в виде логического...

Номер патента: 1189669

Опубликовано: 07.11.1985

Авторы: Давыдов, Мастюгин, Якимахо

МПК: B24D 3/34

Метки: абразивного, инструмента, масса

...составов изготовлены инструменты и испытаны на испытательномстенде при шлифовании образцов стекла Кпри давлении 0,5 кг/см, окружной скорости, 15 м/с, величинеснимаемого припуска О, 12 ьп. В качестве СОЖ использовали 307 водныйраствор глицерина, Каждым инструментом обработано по 90 образцов стекла.Составы инструмента и результатыиспытаний приведены в таблице.Как видно из таблицы, износ шлифовальных инструментов при использовании предлагаемого состава в 1,253,1 раза ниже, чем при использованииизвестного состава, предназначенногодля обработки также оптического стекла,118Изобретение относится к производству пористого абразивного инструмента, предназначенного для тонкойабразивной обработки оптическихдеталей. 5Цель изобретения - повьшение...

Номер патента: 1186905

Опубликовано: 23.10.1985

Авторы: Давыдов, Шерстюк

МПК: F25B 11/00

Метки: радиальный, турбодетандер

...Л.Мартяшова рректор М,Демчи Редактор А.Са Заказ 6529/41 Подписноетета СССРткрытийнаб д. 4/ Тираж 508Государственного комделам изобретений и осква, Ж, Раушская ВНИИП по 13035, МФилиал ППП "Патент", гУжгород, ул . Проектная, 411869Изобретение относится к холодильной технике, а точнее к радиальным турбодетандерам, применяемым в криогенной технике. 5Цель изобретения - повышение КПД турбодетандера.На фиг. 1 представлена схема турбодетандера, на фиг. 2 - уплотнение рабочего колеса, 1 О Радиальный турбодетандер содержит корпус 1 с входным патрубком 2 и подводящим каналом 3, направляющий аппарат 4, рабочее колесо 5 с лопат ками 6 и покрывным диском 7, кольцевой выходной диффузор 8, кольцевой выступ 9, уплотнение 10, выходной патрубок...

Номер патента: 1186456

Опубликовано: 23.10.1985

Авторы: Горлов, Давыдов, Кривошей, Мельник

МПК: B23Q 7/10

Метки: загрузочное

...положения за счет ролика 12 и копира 13. Кроме того, каждая система механическая рука-захват снабжена кольцевым центратором 14, подвешенным на корпусе 15, который может перемещаться вверх и вниз совместно с центратором 14 по штангам 16 независимо, за счет взаимодействия ролика 17 с копиром 18 и возвратной пружины 19,Центратор 14 служит для центровки захвата 6 при установке и съеме детали 20. Переносимые манипулятором детали 20 устанавливаются в ячейки кольцевого магазина 21, который подвешен на штангах 22 к кронштейну 23, крепящемуся на валу 24,5 10 15 20 25 30 35 40 45 установленном на опорах качения внутри колонны 1. Привод вала 24 осуществляется от колонны 1 через блок 25 - 29 шестерен, что обеспечивает заданное соотношение...

Номер патента: 1184593

Опубликовано: 15.10.1985

Автор: Давыдов

МПК: B21D 43/02, B30B 15/30

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...шага подачи регулируется сменой ведущего валка 8, для чего гайка 9, а вместе с ней и фиксирующее кольцо 7 перемещаются вправо; валок 8 для вывода его левого торца из кольца 6 смещается вправо в осевом направлении и через прорезь снимается с вала 4, Установка другого валка осуществляется в обратной последовательности. Заправка ленточного материала в валки осуществляется путем сброса давления воздуха в пневмоцилиндре 16. Под действием и 1)ужины 15 рычаг 11 поворачивается по часовой стрелке, отводя вверх прижимной валок 13.В устройстве угол захвата материалаподающим валком 8 является постоянной величиной, так как его величина определяется постоянными размерами К и Б и не зависит от толщины материала.Эффект от использования устройства...
