Давыдов

Номер патента: 221639

Опубликовано: 01.01.1968

Авторы: Гнедов, Давыдов, Институт, Ительвсесоюзный, Проектно, Серебренников

МПК: B21C 47/04

Метки: барабаном, моталка, неподвижным

...работы на больших скоростях намотки проволс ки. пустотелый вал закреплен на подшипниках 4в 1 азьеъ 1 ноо корпусе б моталки. В барабан 1и в корпус о моталки эксцентрично относительно вала 3 встроены подшипники 6, в ко 5 торых вращается муфта 7, состоящая из двухполовин, сцсцлснных пйльцйми 8, пропущенными в незанятых водилом 9 местах. Муфтесообщается постоянная угловая скорость отвала 3 через кинематическую зубчатую пеО редачу 10 с передаточным числом, равнымединице.Заправка проволоки производится следующим образом. После освобождения фиксатора 11 ц вала 3 вынцмают блок 12 роликов 135 и 14, проволоку пропускают через направлякицую втулку 15 и пустотелый вал 3, послечего ее закладывают между роликами 13(прц этом один ряд этих роликов...

Номер патента: 219831

Опубликовано: 01.01.1968

Авторы: Агароник, Борисов, Давыдов, Зайцев, Захарбеков, Костин, Одинцов, Панкрашкин, Седов, Селиванчик, Файншмидт

МПК: G01M 19/00

Метки: испытания, кранов, кругов, механизмов, опорно-поворотных, поворота, стенд, экскаваторови

...в них тензодатчиками для изме рения внешних сил (на чертежах не показаны),Стенд работает следующим образом.Рабочая жидкость из бака 18 нагнетаетсянасосом 19 через предохранительный клапан 5 20 и фильтр 21 в главную магистраль 22. Далее она поступает в электромагнитный золотник 23 и через редукционный клапан 24 и золотник 25 в гидроцилиндр 2 б. Этот гидроцилиндр как и последующие гидроцилиндры яв ляется нагружающим приспособлением ивоссоздает вес поворотной платформы и ряоочего оборудования экскаватора. От электромагнитного золотника 23, связанного с реле времени электросхемы стенда (на чертеже нс показано), рабочая жидкость подается либо через редукционные клапаны 27 и 28 и золотники 29 и 30 в вертикальые 31 и горизо- тальный 32,...

Номер патента: 219411

Опубликовано: 01.01.1968

Авторы: Гаврилов, Давыдов

МПК: B63B 22/00, G01F 23/04

Метки: дна, жидкой, заданной, среды, точкой, указания, уровня

...плавучий элемент, гибкую связь и якорь.Отличие предлагаемого устройства от известных заключается в том, что плавучий элемент выполнен с противовесом, расположенным ниже уровня жидкой среды, Сквозь противовес свободно пропущена гибкая связь, соединяющая якорь с поплавком, имеющим избыточную плавучесть. Это обеспечивает автоматическое перемещение элемента за уровнем и повышает точность определения подводного положения точки.На чертеже изображено предлагаемое уст.ройство, вид сбоку.Плавучий элемент описываемого устройства содержит шест 1 с голиком 2 и шпирт-бакеном ,8, соединенный тросом 4 с противовесом 5,расположенным ниже уровня жидкой среды. ес свободно приняющая якоризбыточную плбодно плаваетт за уровнем. Т и усилием.оняется, если н...

Номер патента: 218212

Опубликовано: 01.01.1968

Авторы: Давыдов, Калинин, Монин, Пырков

МПК: H04L 15/30

Метки: бумагу, дискретной, записи, рекордер, сигналов, электрохимическую

...пластин, один конец которых жестко насажен на упругую проволоку, а другой размещен в пазу. ограничительного в.лика.Это позволяет многократно использовать пишущие электроды,На чертеже показан предлагаемый рекордер. Пишущая часть рекордера - пластина 1 жестко насажена на свободный конец кард ной проволоки 2. Кардная проволока жестко крепится эпоксидным клеем к изоляционнот" планке 3. За счет упругости отрезка проволоки осуществляется требуемое индивидуальное поджатие пишущего электрода (пластины) к ЭХБ, Свободный конец 4 кардной проволоки 5 цспс;льзуется в качестве проводника для соединения с электрической схемой устройства записи.Сзободныи конец каждой пластины 1 пишущего электрода опирается на индивидуальи пук сскцик ограничительного...

Номер патента: 217846

Опубликовано: 01.01.1968

Автор: Давыдов

МПК: B23H 5/00, B23H 7/26, B24B 1/00 ...

Метки: доводки, дорожек, качения, колец, шарикоподшипников, электроабразивной

...качения колец пользованием элек щегося абразивноги 1 ийся тем, что, с 30 и точности формы разивнои доводки шар икоподшипнпко ронейтральното коинструмента, от елью повышения ч рофиля дорожки к в с ис леблю личаю истоть ачения Известен способ доводки дорожек качения колец шарикоподшипников электронейтральным абразивным инструментом, совершающим кол еба тельные движения вокруг неподвижной оси, проходящей через центр профиля дорожки качения обрабатываемого кольца. Недостатком такого способа является вредное влияние биения обрабатываемой поверхносги на получаемый профиль дорожки качения,Предложенный способ позволяет получать повышенную чистоту и точность формы профиля дорожки качения.Этот способ отличается от известного тем, что доводка...

Номер патента: 217563

Опубликовано: 01.01.1968

Авторы: Витлин, Давыдов, Екимов, Семенов, Ткаченко

МПК: B23H 7/12, B23H 7/38, B23K 9/013 ...

Метки: металлов, резки, электроконтактной

...металлов действующие на расплавленные частицы металла силы струи сжатоговоздуха и трения дискового электрода о заготовку направлены в разные стороны, чтоухудшает качество реза и снижает производительность,С целью устранения указанных недостатков предлагается действие этих сил, а такжесил магнитного поля вторичного контура оабочего тока направить в сторону гравитационной силы земли,Предложенный способ иллюстрируетсячертежом.Разрезаемая заготовка 1 расположена в горизонтальной плоскости, проходящей через есось и ось дискового электрода-инструмента 2.Токоподвод к контактным кольцам 3 черезщетки 4 и к заготовке 1 через ее контакты бвыполнен симметричным. Сопло б для подачисжатого воздуха расположено сверху заготовки таким...

Номер патента: 217075

Опубликовано: 01.01.1968

Автор: Давыдов

МПК: G06J 1/02

Метки: анализатора, арифметическое, дифференциального, цифрового

...Лу. Если П = 1, приращение через входной коммутатор 2 поступает в накапливающий сумматор 1 и складывается с содержимым последнего. Полученная сумма через выходной коммутатор 3 поступает на вход сумматора 4. Накапливающий сумматор 1 очищается.Если П = О, приращение Лу, считанное из регистра 8, не проходит в сумматор 1, а непосредственно через выходной коммутатор 3 поступает на вход сумматора 4. На второй вход сумматора 4, независимо от значения признака П.поступает с выхода запоминающего устройства значение у - регистра интегратора. На выходе сумматора 4 образуется новое значение подынтегральной функции, которое поступает на вход .9 запоминающего устройства множительного устройства 5. В множительном устройстве новое значение...

Номер патента: 213841

Опубликовано: 01.01.1968

Авторы: Давыдов, Мандельбаум, Мельников

МПК: C07C 319/14, C07C 323/09, C07C 323/12 ...

Метки: замещенных, тиофенилдиэтилсульфидов, тиофенилдиэтилсульфоксидов

...реакционную массу нагревают при перемешивании и температуре 70 С в гечение 1 час. Слой, содержащий продукт, отделяют от водного, промывают два раза водой, сушат сульфатом магния и разгоняют под вакуумом, Получают продукт в виде свстложелтого масла; т. кип, 152 - 153 С при 0,08 лл рт. ст, по 1,6430. Выход 86%.Аналогично получают:р-(фенилтио)-диэтилсульфид;р- (4-хлорфенилтио) -диэтилсульфид;р- (пентахлорфенилтио) -диэтилсульфид,П р и м е р 2, П о л у ч е н и е р- (4-н и т рфен илтио)-диэтилового эфира. раствору 8,85 г (0,05 ло,гь) н г-нитротиофенола в 50 я,г водь шивании и температуре 70 - 80 прибавляют 6 г (0,06 го,гь) р-хл эфира. Реакционную массу при температуре 80 - 85 С в теч затем отделяют продуктовый сл водой, сушат сульфатом...

Номер патента: 213814

Опубликовано: 01.01.1968

Авторы: Давыдов, Мандельбаум, Мельников

МПК: C07C 231/08, C07C 235/34

Метки: 213814

...продукт 5 тремя порциями хлороформа по 50 лл. Сушатхлористым кальцием. После отгонки растворителя получают продукт в виде светло-серых кристаллов, т, пл. 116 в 1 С (из спирта).Лналогично получают И-метиламид лт-нит рофеноксиуксусной кислоты о-фторфеноксиуксусной кислоты, о-этилфеноксиуксусной кислоты.Пример 2. Получение К-метил ам ида фенилтиоуксусной кислоты.15 К раствору 13,2 г (0,1 моль) тиофенолятанатрия в 75 лл воды постепенно прибавляют при перемешивании и 50 - 60 С водный раствор 10,8 г (0,01 моль) Х-метилхлорацетампда.Смесь выдерживают при этой температуре 20 2 - 3 час, затем охлаждают водой и продуктэкстрагируют бензолом (тремя порциями по 75 мл), сушат хлористым кальцием. После отгонки растворителя получают продукт в...

Номер патента: 213412

Опубликовано: 01.01.1968

Авторы: Давыдов, Кишкилев

МПК: H03M 7/20, H03M 9/00

Метки: код, кода, параллельного, последовательный, равномерный

...последовательного10 опроса.Коммутатор 13 производит последовательный опрос ячеек регистра б от 7-й до 11-й.Каждая ячейка коммутатора 13 считываеттолько одну, соответствующую ей, ячейку реги 15 стра б,Сигналы на выходе регистра 6 появляютсятолько в тех ячейках, которые согласно коду2 из 5 хранили 1. Как только коммутатор13 найдет любую первую из двух ячеек реги 20 стра 6, в которых была записана 1, на выходе этой ячейки появляется первый кодовыйимпульс, который поступает на выход схемыпреобразователя и через некоторый промежуток времени, обеспечиваемый формирователем 21 задержки, - на подготовку запоминающей ячейки 22 по цепи, объединяющей всепять выходов преобразователя.Согласно коду 2 из 5 всегда две любыеячейки регистра 6 хранят 1,...

Номер патента: 212267

Опубликовано: 01.01.1968

Авторы: Давыдов, Мандельбаум, Мельников

МПК: C07C 319/14, C07C 323/25

Метки: диэtилэtилamиhob, замещенных, р-(феноксиили, фehилtиo)-n

...- 1 - 3;Х - кислород или сер том, что замещенные фе лята щелочных металлов действию с р-хлорэтила соединения, так же, как ния, в литературе не опис уппа, гал нокси)гокси)-Кенокси)енокси)2. Полуина.,К-диэтилэт ,К-диэтилэти К,К-диэтилэт К,К-диэтилэт ение р-(фени а, заключающиися в олята или тиофеноподвергают взаимо- ином, Полученные и способ их получеаны. Пример диэтилэтил ам(0,1 мо,гь) тиофенолята илового спирта при перературе 50 - 60 С постепенг (0,1 моль) р-хлорэтилионную массу нагревают и температуре 50 - 60 С в тем отфильтровывают хлоняют растворитель и остаК раствору 13,2 гнатрия в 100 м г эт мешивании и темпе но прибавляют 13,6 диэтиламина. Реакц при перемешивании течение 5 - 6 час, за 30 ристый натрий, отго 3-хлорфенокси)П р и м е...

Номер патента: 211762

Опубликовано: 01.01.1968

Автор: Давыдов

МПК: B65G 45/02, B66B 7/12

Метки: канатов, парашютных, проводников, смазки, шахтных

...соединен с подпружиненным роликом, контактирующим с направляющей, прикрепленной к подъемному сосуду, и снабжен дозатором, соединенным с маслопроводом.Такое выполнение позволяет обеспечить комплексную автоматическую смазку проводников, направляющих башмаков, тормозных парашютных канатов и втулок.На чертеже показано предлагаемое устройство.Оно состоит из корпуса 1, отсекающей плунжерной пары 2, дозатора 3 и раздаточного маслопровода 4 с клапанами б, Устройство устанавливается на копре в верхней точке подьема.ю едмет из об етен роводниющее ре- отлггчао- автоманный на олнен с единен с рующим одъемно- тненнывг точку на- одъемном При подъеме сосуда в верхнюправляющие б, закрепленные на сосуде, воздеиствуют на п лик , Масло под действи щей...

Номер патента: 211361

Опубликовано: 01.01.1968

Авторы: Анастасиади, Давыдов, Каплинский, Мардан, Окунев, Покрас, Судек

МПК: D07B 1/02, D07B 5/06

Метки: канат, комбинированный

...а также комбинированные, в состав которых входят каболки из пряжи, полученные из органических, волокон.Канаты из органических волокон обладают низким сопротивлением износу из-за малого разрывного усилия, а канаты из синтетических волокон имеют избыточное разрывное усилие, вызывающее нежелательное уменьшение диаметра каната, а также высокую стоимость.Предлагаемый, канат отличается от известных тем, что он изготовлен из прядей, каждая из которых выполнена в виде сочетания каболок из органических и синтетических, на ,пример капроновых, волокон, причем каболки из органических волокон служат сердечником пряжи, а каболки из синтетических волокон являются ее наружным слоем, Кабол 1 ки из синтетических волокон состоят из моноволо кон,...

Номер патента: 210880

Опубликовано: 01.01.1968

Авторы: Алпатов, Всесоюзный, Давыдов

МПК: F04B 1/04, F24B 9/00

Метки: расширительная

...предлагаемой расширительной машине с неподвижным блоком цилиндров и вращающимся профильным кольцом исключена вероятность нарушения контакта между порш 2нями и профильной поверхностьюлюбых массах и диаметрах порупоры соседних поршней соединепри помощи качалок, установлен5 крепленных в корпусе осях, для кожения каждой пары поршнейодним из упоров.На чертеже изображена описывширительная машина.10 Она содержит корпус 1, цилинфильные кольца 3, поршни 4, тягии качалки 7, Последние установлдусе на осях 8.Число цилиндров 2 должно бь15 а число, выступов или впадин в об 2 тдолжно быть таким, чтобы би ным, где ттт - число выступов или 0 профильном кольце, а п - число в блоке. Соблюдение этого услов чивает то, что рядом расположеннь двигаются в...

Номер патента: 210275

Опубликовано: 01.01.1968

Автор: Давыдов

МПК: G07C 1/22

Метки: дыхательных, преобразования

...на фиг. 4 - схема крепления устройства в легочном автомате, виды сбоку и сверху. Устройство состоит из одной пары электри ческих контактов 1, выполненных в виде пла. стин из магнитомягкой стали и заключенных в герметичную колбу 2, помещенную для уве. 5 личения прочности в латунную трубку 3 с ок ном 4, и постоянного магнита 5. Электричес кие контакты вместе с герметичной колбой латунной трубкой кольцом б закрепляют не подвижно на дне легочного автомата и чере:. 10 кабель 7 соединяют с передатчиком ультра звуковых волн (на чертеже не показан)..Постоянный магниг обоймой 8 прикрепле к подвижному коромыслу 9 (рычагу) легоч ного автомата и снабжен регулировочных 15 винтом 10 для регулировки воздушного зазо ра между магнитом и...

Номер патента: 209469

Опубликовано: 01.01.1968

Авторы: Волков, Давыдов, Риикус, Рубашкин

МПК: F22B 35/10

Метки: автоматичесг(ого, котла, прямоточного

...Регулпрующип 25 прибор 6, воспринимающий основной сигналпо содержанию кислорода Оз в дымовых газах и формируемый в ди 111 ференциаторе 7 скоростной импульс по соотношению между положением Й, регулирующего органа топли ва и расходом Р воздуха, управляет черезисполнительный механизм 8 подачей,воздуха. Наконец, регулирующий прибор 9, который контролирует разрежение 5, в топке, дейсгвует через исполнительный механизм 10 на тягу.Таким образом, при отсутствии ограничений по регулирующим воздействиям регулятор питания выполняет рункции поддержания заданного значения нагрузки котла, регулятор топлива стабилизирует темперагуру пара по тракту, регулятор воздуха - содержание Оа ь дымовых газах, что обеспечивает экономичность топочного процесса, а...

Номер патента: 208930

Опубликовано: 01.01.1968

Авторы: Василенок, Давыдов, Крендель, Сажин

МПК: C08F 226/06, C08F 8/30

Метки: модификации, поливинилкарбазола, поливинилпиридина, поливинилпирролидона

...10 е -- 101 омсм при комнатной температуре, которые могут найти применение в качестве адгезивов, катализаторов химических реакцийи т, д,П р и м е р 1, В раствор поливинилпиридина (2,1 г на 100 мл растворителя) в хлороформе при комнатной температуре вводят приперемешивании раствор 1,3,5-тринитробензола (4,26 г на 150 мл растворителя) в хлороформе. После испарения растворителя осадоксушат под вакуумом (2 - 3 мм рт. ст.) при95 С до постоянного веса.Выход продукта 70,8% от веса реагирующихвеществ, Получаемый полимерный материал 2имеет темно-коричневый цвет, прессуется, его удельное об ьемное сопротивление Рт газос 1,11011 омсм, которое через 2 месяца практически не меняегся.5 П р и м е р 2. В раствор поливинилпиридина (3,15 г на 150 мл...

Номер патента: 208722

Опубликовано: 01.01.1968

Авторы: Алпатов, Всесоюзный, Давыдов

МПК: F04B 1/04, F16K 1/04, F25B 9/00 ...

Метки: клапанный, радиально-поршневоймашины, распределитель

...случае этот раопределитель может быть применен для любого числа цилиндров, если все очи работают в одной фазе.Распределитель содержит корпус 1 блокацилиндров 2, в котором выполнены проточки 3, соединенные отверстиями 4 с полостями цилиндров. Объемы, образованные проточками, и полости цилиндров уплотняются впускным запорным элементом б и выпускным 6, которые пружинами 7, регулируемыми гайками 8, прижимаются к торцовым плоскостям 9 корпуса 1. Запорные элементы фиксированы по углу в корпусе 1 штифтами 10, входящими в пазы 11, Через внутренние отверстия элементов проходят валики 12, вращение которых синхронно с профильным кольцом И В валиках выполнены радиальные пазы, куда помещены ролики 14, На торцах элементов б и 6, примыкающих к валикам...

Номер патента: 208392

Опубликовано: 01.01.1968

Авторы: Брокш, Вэе, Давыдов, Новиков

МПК: B08B 1/04, B08B 9/02, B08B 9/045 ...

Метки: внутренней, изоляции, поверхности, труб

...балки 3 приподнимаютдомкратом, Освобождая Опору 4, а В задней исти балки 3 устанавливают подставку 13.Домкрат опускается, балка 3 опирается на подставку 13, образуя консоль, труба 14 по дастся к переднему концу направляющей балки 3, передвигается вдоль нее и укладывается на вращатсли 9, прп этом балка 3 оказывается внутри трубы 14. Затем балку 3 снова приподнимают, под передний конец ее под водят съемную опору 4, а подставку 13 убирают. Каретку 5 подвигают к трубе 4, запускают электрические дзигатсли вращателей 9 и щеток 6, затем с помощью привода 10 каретку 5 вводят во вращающуюся трубу 14, и щет ки 6 очищают внутреннюю поверхность по208392 Рог.1 едактор А. Шиллер Корректоры: Л. В. На Заказ 1119 Т ЦНИИПИ Комитета по де при Совете...

Номер патента: 208351

Опубликовано: 01.01.1968

Авторы: Давыдов, Прокофьев

МПК: H03K 5/153

Метки: 208351

...веса 5),С поступлением пускового импульса на вход динамического триггера 5 последний начинает выдавать тактовые импульсы в регистр сдвига 1. С каждым тактовым импульсом, поступающим с его выхода, в регистре 1 образуется новая последовательность, причем вес каждой вновь образуемой последовательности отличается от веса предыдущей самое большее на единицу. Тогда, если с выхода регистра 1 вышла цифра 1, а на вход его с выхода узла логической обратной связи О, состоящего из нескольких сумматоров по модулю два, поступил О, (т, е. вес вновь образованной последовательности уменьшился на единицу), то в схеме 7 управления состоянием реверсивного счетчика 2, состоящей из двух логических схем НЕ 8 и 9 и двух логических схем И 10 и 11,...

Номер патента: 207610

Опубликовано: 01.01.1968

Автор: Давыдов

МПК: F16K 5/06

Метки: 207610

...размещенный в корпусе подвижный запорный орган и поворотный шток с маховичком, отличающаяся тем, что, с целью уменьшения металлоемкости задвижки, ее запорный орган выполнен с полусферической формы щеками и размещенным между ними пружинным кольцом, в котором укреплен шток с маховичком,Настоящее изобретение относится к задвижкам и может быть применено для открытия и закрытия проходного сечения трубопроводов. Известные задвижки, включающие размещенный в корпусе подвижный запорный орган и поворотный шток с маховичком, требуют большого количества металла на их изготовление. Описываемое изобретение позволяет устранить этот недостаток.Достигается это тем, что запорный орган задвижки выполнен с щеками полусферической формы и размещенным...

Номер патента: 207056

Опубликовано: 01.01.1968

Авторы: Давыдов, Егоров, Загр, Кузнецов, Мелешков, Рска

МПК: B63B 21/46

Метки: сборных, элементов, якорь

...подпружиненной защелки, что обеспечивает снижение трудоемкости и удобство установки якоря.На фиг, 1 показан общий вид якоря и схема его установки; на фиг, 2 - сборный элемент якоря.На судне,1 закреплена якорная цепь 2, свободный,конец которой присоединен к раме 3 концевого элемента 4 якоря. Сборные элементы 5 якоря выполнены с 11-образным вырезом б, который замыкается при помощи защелки 7, смонтированной на оси 8 и удерживаемой в закрытом положении кронштейном 9, ограничителем 10 и взаимодействующей с ней пружиной (на чертеже не показана).Сборка якоря происходит в процессе его установки. При помощи судового крана или грузовойстрелы 11 отдают концевой элемент якоря с якорной цепью, затем цепь туго натягивают, Сборку якоря осуществляют...

Номер патента: 206803

Опубликовано: 01.01.1968

Авторы: Бал, Давыдов, Отрощенко, Ткаченко

МПК: B22C 3/00, C09D 5/18

Метки: быстросохнущая, краска, противопригарная

...описанпя 8.П.1968 Авторыизобретения КЗаявитель Ткаченко, Н. И. Давыдов, Г, С. Балясникова и сударственный научно-исследовательский инстмашиностроения и литейной технолог. Л. Отрощенкот литейного ПРОТИВОПРИГАРНАЯ КРАСКА БЬ СТРОСОХН Краску наносяли кистью. Предмет изобретения Бьстросохнущаяпо авт. св.1719 с целью повышени нии, она содержит 10 тилен в количеств тивопригарная краска личающаяся тем, что, бильности при хрансем составе полиизобу% по весу. про 95, от я ста в своЗаявлено 20 Х.1965 ( 1009515/22с присоединением заявкиАвторским свидетельством171995 защи 1 цена быстросохнущая противопригарная краска, в состав которой в качестве связующего входит алкилфенольная смола 101 М, а в качестве стабилизатора - полиизобутилен (02, -- 0,3%)...

Номер патента: 206591

Опубликовано: 01.01.1968

Авторы: Давыдов, Епифанова

МПК: F25B 9/00, F25B 9/14

Метки: холодильно-газовая

...При большем числе рабочих цилиндров и увеличении числа профильных дуг, на которых происходит полный рабочий процесс в одном цилиндре, число рабочих ходов за один оборот выражается произведением числа дуг на число пар компрессорных и детандерных цилиндров. Так, при четырех компрессорных, четырех детандерных цилиндрах и четырех профильны дугах, образующих одно профильное кольцо, число рабочих ходов за один оборот составляет 16.Таким образом достигается существенное увеличение удельной холодопроизводительности машины, т. е, уменьшение ее металлоемкости. Увеличение числа цилиндров при одной и той же холодопроизводительности сопряжено с уменьшением диаметров цилиндров, что приводит к уменьшению сил, действующих на поршень, и к уменьшению...

Номер патента: 203276

Опубликовано: 01.01.1967

Авторы: Айрапет, Бобров, Давыдов, Мининзон, Пикало

МПК: G01V 7/02

Метки: 203276

...9, соединяющей рычаг с поступательно перемещающимся концом микрометрического винта (не показан).Пружина 10 настраивает прибор на нужныйдиапазон измерений, перепады атмосферного давления компенсируются герметически запаянным сильфоном 11, деформации которого 10 изменяют натяжение пружины 12. Биметаллическая пластина 13 с пружиной 14 компенсирует влияния температуры на упругую систему.Пружинные весы помещены в двухступен чатый термостат (на чертеже не показан), который может быть выполнен для определенной температуры термостатирования.На фиг, 2 показана схема автоматическогорегулирования работы термостата,20 Токовые импульсы контактных термометров15 усиливаются триодами 1 б и 17, управляющими мощными триодами 18 и 19 в цепях печей...

Номер патента: 203263

Опубликовано: 01.01.1967

Авторы: Антипин, Бородай, Давыдов, Койгушский, Олесов, Устинов, Шенко

МПК: C25C 3/26, C25C 7/08

Метки: вывода, катодного, осадка, шлама

...в следуюалл по мере накопления нз ки срезается ножом и соиз обогреваемых копильниДанное изобретение относится к области электролитического получения и рафинирования тугоплавких металлов,Известны способы вывода шлама и катод- ного осадка при электролитическом рафинировании и получении тугоплавких металлов в отдельные герметичные секции. Эти процессы периодические, малопроизводительные, вывод продуктов производится после остановки и охлаждения электролизера.Отличительной особенностью предлагаемого способа является непрерывный вывод шлама и катодного осадка в отдельные съемные обогреваемые емкости (копильники), расположенные вне электролизера. ков, соединенных с конической частью электролизера соединительными трубами,При заполнении...

Номер патента: 202869

Опубликовано: 01.01.1967

Авторы: Абызгильдин, Ахметов, Гимаев, Гонсалес, Давыдов, Емель, Ивановский, Левин, Смидович, Сюн

МПК: C10B 49/10

Метки: кокса, электродного

...устранить эффект спекания и повысить чистоту получаемого как побочный продукт водорода. хема процесса изображ в выносной изотермической камере В, кокс поступает в камеру пиролиза С. В этой камере при подаче углеводородного газа 111 происходит отложение в порах и на внешней поверхности кокса пиролитического углерода, образующегося при высокотемпературном (1100 в 13 С) пиролизе газа.Газ пиролиза, представляющий в основном водород (1 У), после охлаждения направляется к потребителю. Товарный кокс У выводится из системы.В случае получения пирококса (рис. 1,в) часть товарного кокса (поток 111) подается на циркуляцию, а балансовое количество (поток Р) выводится из системы. Циркулирующий теплоноситель, в отличие от первого способа, после...

Номер патента: 202382

Опубликовано: 01.01.1967

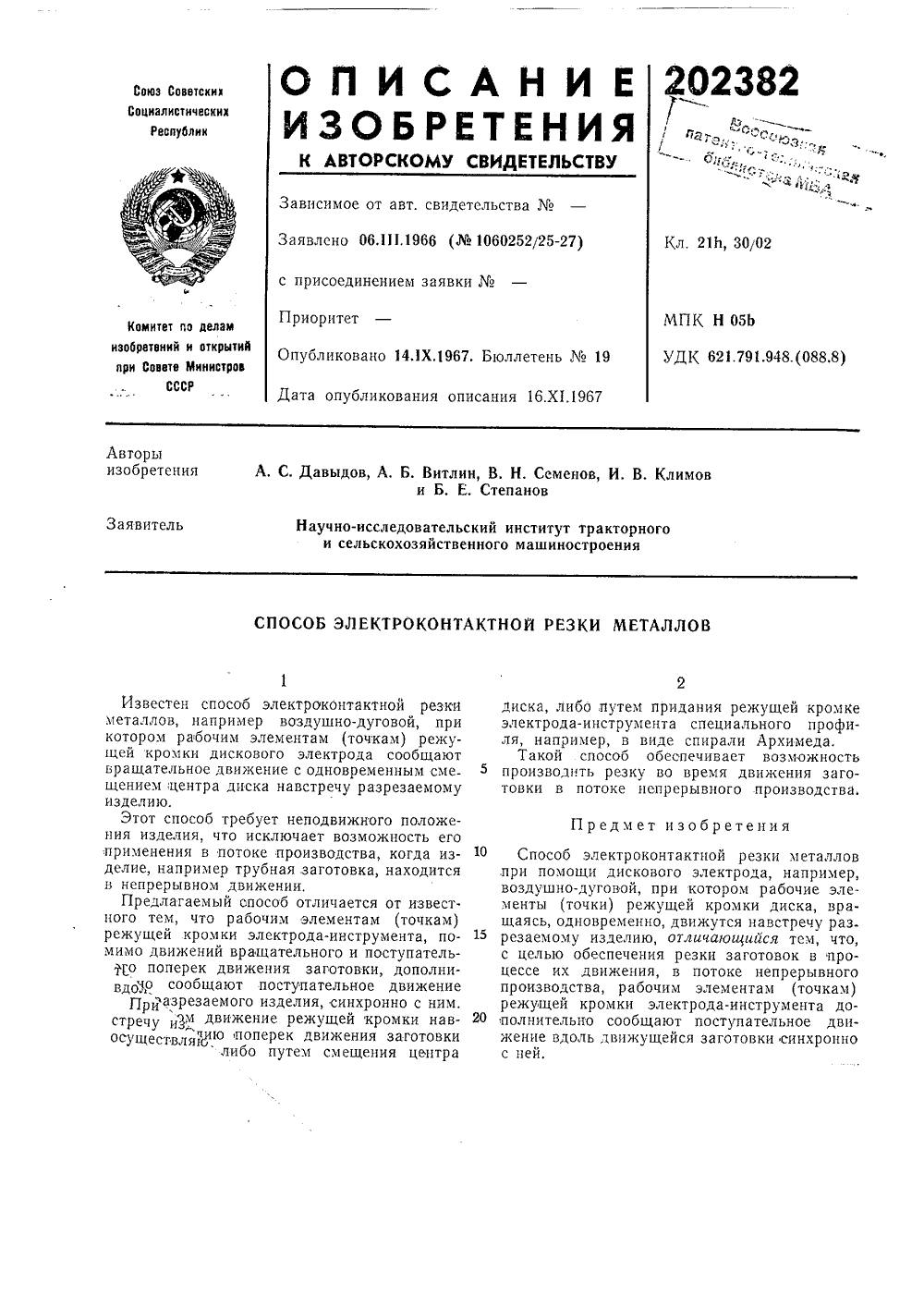

Авторы: Витлин, Давыдов, Климов, Научно, Сельскохоз, Семенов, Степанов

МПК: B23H 7/26, B23K 9/00

Метки: 202382

...электрода сообщают вращательное движение с одновременным сме. щением центра диска навстречу разрезаемому изделию.Этот способ требует неподвижного положения изделия, что исключает возможность его применения в потоке производства, когда изделие, например трубная, заготовка, находится в непрерывном движении.Предлагаемый способ отличается от известного тем, что рабочим элементам (точкам) режущей кромки электрода-инструмента, помимо движений вращательного и поступательтто поперек движения заготовки, дополнивддо сообщают поступательное движениеПр,РазРезаемого изделиЯ, синхРонно с ним. стречу дм движение режущей кромки навосуществ, чию поперек движения заготовкилибо путем смещения центра диска, либо путем придания режущей кромке...

Номер патента: 202244

Опубликовано: 01.01.1967

Авторы: Давыдов, Секнин, Сучков

МПК: H04J 7/00

Метки: генераторное, линии, многоканальной, оборудование, связи

...10 и согласующего каскада на транзисторе 11, выполненного эмиттерным повторителем, На выходе импульсного автогенератора включен простой полосовой фильтр 5.Получение несущей частоты осуществляется следующим образом: опорная частотапоступает через конденсатор 12 на согласующий каскад (эмиттерный повторитель), Последний необходим для развязки генератора опорной частоты и триггера Шмидта. С сопротивления нагрузки 13 через конденсатор 14 опорная частота 1 О подается ,на триггер Шмидта, который осуществляет формирование прямоугольных импульсов, С сопротивления нагрузки 15 прямоугольные импульсы поступают на дифференцирующую цепочку, состоящую из емкости 1 б и сопротивления 17. Дифференцированные импульсы пропускаются через диод 18. На...

Номер патента: 201818

Опубликовано: 01.01.1967

Авторы: Герасимов, Давыдов, Елкин, Чуканов

МПК: A01F 15/14

Метки: аппарат, вязальный, вязки, прессу, проволокой, тюков

...2 и крючок-вязатель 8. Конструкция и работа этих узлов и деталей аналогичны конструкции и работе этих узлов в известных вязальных аппаратах.Направляющая 4 в предлагаемом вязаль пом аппарате закреплена подвижно в корпусе б, как показано на фиг. 2, и подпружинена пружиной б, Под воздействием пружины направляющая обычно занимает положение, показанное на фиг. 1 сплошными линиями. На правляющая расположена на пути движениявытягивателя так, что при подходе вытягивателя к направляющей он воздействует на нее и устанавливает в положение, показанное штриховыми линиями.25 При работе пресса в начальный моментформирования тюка вытягиватель с перекинутой через его ролик проволокой 7, достаточной для обхвата тюка с двух сторон, находится в...
