Давыдов

Номер патента: 1513529

Опубликовано: 07.10.1989

Авторы: Давыдов, Саушкина, Хлыстунова

МПК: H01B 1/20

Метки: композиционного, электропроводящего

...композиции5 проявляются металлические свойства и по сравнению с известным способом расширяется диапазон значений сопротивлений до 4,410Омм. Полупроводниковые свойства проявляются у образцов с 3-8 мас.ч. серы при напряженности электрического поля до 10 В м,43,1410 - 7,5410 Ом м. 1513529 Формула изобретения 1. Способ получения электропроводящего композиционного материала, при котором осуществляют механическое смешение термопластичного полимера и формиата меди, после чего полученную композицию высушивают и подвергают горячему прессованию, о т л и ч а ющ и й с я тем, что, с целью расширения диапазона сопротивлений и возмож ности получения материала с различными типами электропроводимости; используют композицию, дополнительно содержащую...

Номер патента: 1513313

Опубликовано: 07.10.1989

Авторы: Давыдов, Зеньковский, Зиновьев, Панченко, Пушкин, Релин, Ридер, Шуркин

МПК: F23D 14/14

Метки: горелочное, нагревательной, печи

...обечайка 6 выполнена перфорированной и заполнена дробленым огнеупорным материалом 11, а средняя и наружная Обечайки7 и 8 расположены с образованием лабиринтного канала 12. По оси газовогоствола 2 может быть расположена тяга 13, жестко соединенная с внутренней поверхностью цилиндроконическогостакана 4.35Горелочное устройство работает следующим образом,Гаэ через патрубок подается вствол 2, иэ которого через отверстияпоступает в стакан 4 и затем через 40открытый торец 5 попадает в горелочный туннель 1. Воздух через патрубокподается в канал 3, из которого поступает в горелочный туннель 1. Изгорелочного туннеля 1 часть газовоздушной смеси через отверстие поступает вобечайку 6, где Происходит ее сгорание,остальная часть потока...

Номер патента: 1512818

Опубликовано: 07.10.1989

Авторы: Бобровник, Давыдов, Довнар, Стецко, Черкас

МПК: B60K 17/08, B60T 1/06

Метки: коробка, передач, средства, транспортного

...позицией, в которой она связана с корпусом 1 при отсоединении от звеньев планетарного механизма 4. Для включения данной четвертой позиции муФты 32, например, в ограничительной кулисе 15 рычага 14 управления выполнен дополнительный паз1 б меньшей ширины, чем остальные40 пазы 17 для включения передач, а рычаг 14 управления выполнен из двух частей 18 и 19 с пружиной 20 и утонченной частью 21 для установки в паз1 б, при этом за счет дополнительного хода ползуна 22 муфта 12 и связывается с корпусом 1. Целесообразно связь муфты 12 с корпусом 1 осуществлять через подпружиненную пружиной23 и,установленную с возможностьюуглового поворота относительно корпуса 1 втулку 24.Для включения различных передач в предложенной коробке передач транспортного...

Номер патента: 1512686

Опубликовано: 07.10.1989

Авторы: Бренер, Давыдов, Засельский, Калачев, Калъченко, Панасенко, Пустынский, Учитель

МПК: B07B 1/46

Метки: грохот

...воздействием отбойников 5, выполненных иэ отдельных секций 6 и 750 55 5151трапециевидной формы, происходит периодическое изменение высоты слояобрабатываемого материала под смежными секциями на смежных участках поширине сита.В момент выхода обрабатываемогоматериала из-под отбойника слой в сечении, перпендикулярном направлениюдвижения обрабатываемого материала,на смежных участках имеют разные высоты Н и Н, причем Н,с Н. При этомвнутри слоя происходит дополнительноедвижение частиц материала за счет .разности давлений внутри слоя насмежных участках, имеющих разные высоты в сечениях, перпендикулярныхнаправлению движения обрабатываемогоматериала, на участках, где высотаслоя Н давление внутри слоя Р, ана участках, где высота слоя Н,...

Номер патента: 1511669

Опубликовано: 30.09.1989

Авторы: Давыдов, Резун

МПК: G01N 29/02

Метки: включений, жидкости, наличия, потоке, твердых

...8 фильтров, Корпус полнен из трех секций 9, 10 и 1 з звукоизолирующего матер иях 9, 1 О размещены соотпреобразователи 3, 4 шума ский сигнал. Третья секци а между секциями,9, 10 и дном стакана 12, решетко охватывающей стакан 12, ствительным элементом 2 и с щелевыми выходньми4,во работает следующим3 1511 бб 9фильтров и через секцию 14, Поток воды, возбуждающий упругий элемент 2,проходит 3 стадии очистки от включений: гидравлическую, механическую игравитационную, Гидравлическая очист 5ка происходит при обтекании устройствапотоком с включениями, При этом основное количество наносов отклоняется в стороны а к решетке 8 фильтровподходит частично очищенная вода.Здесь протекают вторая и третья стадии очистки. Механическая очистка проИсходит...

Номер патента: 1509518

Опубликовано: 23.09.1989

Авторы: Давыдов, Сковородников

МПК: E21B 47/02

Метки: буровой, датчик, наклона, скважины, угла

...возможности отвердения металла при измерениях.Электрические выводы от лампы 3 накаливания, фотопреобразователя 5, обмотки 8 и терморегулятора 9 термостата подсоединены к жилам а, б и в трехжильного каротажного кабеля 10 (фиг, 3). К выводам а и в на поверхности подключен стабилизированный источник напряжения для питания лампы 3 и термостата, а к выводам а и б миллиамперметр для измерения выходного сигнала датчика, В случае использования фотоэлектрического преобразователя фотосопротивления или фотодиода последовательно с миллиамперметром включают отдельный источник питания.Датчик работает следующим образом.Перед спуском в скважину производят градуировку датчика, для чего его закрепляют в зажиме специального градуировочного стола, заранее...

Номер патента: 1509090

Опубликовано: 23.09.1989

Авторы: Давыдов, Денисенко, Красновский, Краснянский, Цыганков, Яремчук

МПК: A62C 13/50

Метки: дистанционного, пожаров, тушения

...1 О увеличению дальности транспортирования. Остаточная влага в пожарном трубопроводе также замерзает, что способствует снижению гидравлического сопротивления и повышению дальности транспортирования.Предварительное охлаждение трубопровода, введение в него искусственного снега позволяет предупредить нагревание час тиц порошка от стенок трубопровода в зоне пожара и тем самым сохранить химическую активность порошка, т. е. повысить эффективность тушения.На чертеже представлена схема реализации способа.Газообразный азот с температурой минус 30 - 40 С и давлением до 1,6 МПа от под земных шахтных газификаторов 1 типа П ГХКА подается в шахтный пожарный трубопровод 2, расположенный в тупиковой выработке, в призабойной части которой произошел...

Номер патента: 1508997

Опубликовано: 23.09.1989

Авторы: Давыдов, Давыдова

МПК: A01G 9/02

Метки: выращивания, растений, стаканчик

...изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изооретение относится к сельскомуиозяйству.Цель изобретения - улучшение условий для выращивания. 5На чертеже изображен предлагаемыйстаканчик, разрез,Стаканчик содержит дно 1 и боковыестенки 2, на которых выполнены соответственно отверстия 3 и 4. На боковых стенках 2 выполнен ряд продольных прорезей 5 с образованием лепестков. Прорези 5 начинаются от верхнего края отверстия 4. В верхней частилепестки охватываются свободно размещенным на стаканчике ободком 6,который выполнен в виде кольцевогозамкнутого желоба. Отверстие 3 должно иметь размеры, достаточные длясвободного пропуска...

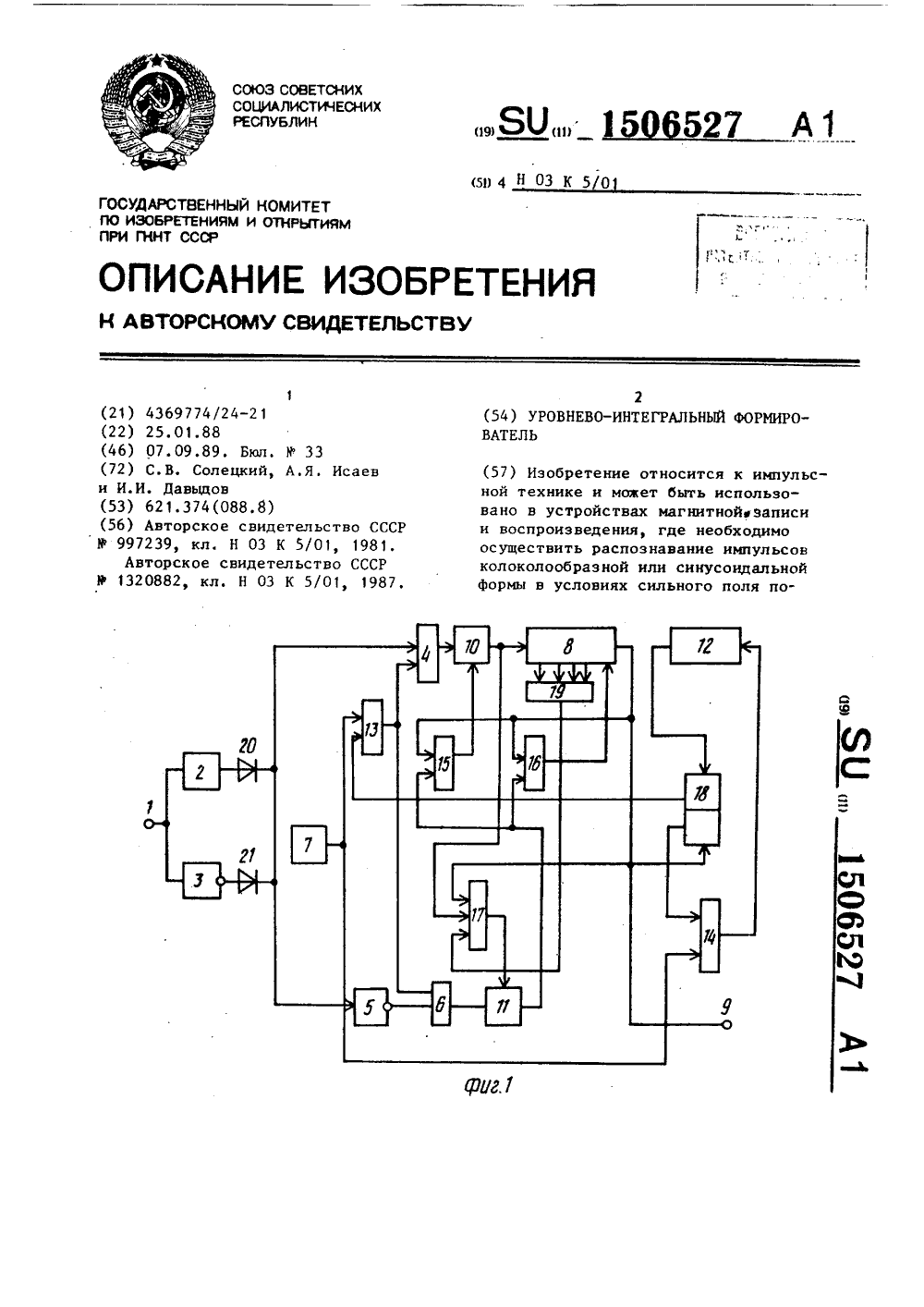

Номер патента: 1506527

Опубликовано: 07.09.1989

Авторы: Давыдов, Исаев, Солецкий

МПК: H03K 5/01

Метки: уровнево-интегральный, формирователь

...и составляет ориентировочно 20-50 частей емкости счетчика 8.При работе формирователя в зоне информационного сигнала 23 преимущественно заполняются счетчики 10 и 8, набирая необходимое число импульсов, требуемое для формирования информационных сигналов 24, Формирователь рассчитан на работу в этой зоне со сравнительно короткими отрицательными импульсами помех, изменяющих амплитуду полезного сигнала 25 до уровня ниже уровня ограничения. Емкость счетчика 11 подбирается из расчета, что несколько отрицательных импульсов помех не приводят к его полному заполнению и появлению сигнала на его выходе.Так как в силу действия полезного сигнала число импульсов, поступающих от элемента И 14, много больше числа импульсов, поступающих от элемента И 6, а...

Номер патента: 1506209

Опубликовано: 07.09.1989

Авторы: Блинчевский, Гофер, Давыдов

МПК: F16J 15/453

Метки: лабиринтное, уплотнение

...надежности зл счет уменьпения утечек рабочего тела чере.з уп.отнение.Па фиг 1 изобрлжео уплотнение н нерабочем состояни, разрез; на фиг. 2 - то же, с бимг тлллической частью гребя, цл фиг,3 - уплотнение в рабочем состояциц; ца фиг, 4 - то же, ответная деталь выполнена из легкоприраблтынлющегося материала.Лабиринтное уплотнение состоит из детали 1, в которой закреплены кольцевые гребни 2, выполненные из биметаллического материала (листа) 3, 4 и входящие с зазором 1 в кольцевые проточки 5 ответной детали 6. Для предупреждения напряжений сдвига в месте крепления гребня 2 к детали 1 биметлллич " выполняется лишь выступающая из детали 1 часть гребня 2,Лля предупреждения износа 2 в случае касания цм детали ледцяя может быть выполнена...

Номер патента: 1506024

Опубликовано: 07.09.1989

Авторы: Аврутин, Билярчик, Гинзбург, Давыдов, Коваль, Корчагина, Кудрин

МПК: E02D 5/38, E02D 5/42

Метки: сваи

...отверстия 20 и 21.Изготовление сваи с помощью устройства осуществляется следующим образом.В скважине 18, выполненной одним из известных способов или продавленной с помопью данного устройства, монтируется собранное устройство. Сборка устройства производится в следующей последователь. ности: пропускакт полый стволчерез кольцевое уплотнение 13 днища перевернутого стакана 12, затем вдоль л вола 1 собирают секции 3 обсадшй трубы 2. При монтаже в скважине бапмак 15 опирается на дно сква. жины 18, а лопасги 14 в сложенном виде опираются ца опорную поверность башмака 15.3 Те шлангом 23 соединяют полый стволс растворонасосом и подают растВор через ни,кцие отверстия 20 ствола 1 внутрь полости 16. Прц заполнении полости 16 восходящим потоком...

Номер патента: 1504355

Опубликовано: 30.08.1989

Авторы: Давыдов, Кузнецов, Мачуговский, Сенько, Файнгольд

МПК: E21F 9/00

Метки: искробезопасный, источник, переменного, питания

...силовых транзисторов 8 и 9. Управляющие транзисторы 1(1 н 11 также работают в режиме переключения, поэтому токи баз силовых транзисторов 8 и 9 определяются напряжением источника 1 постоянного тока и значением сопротивления резисторов 12 и 13. Задающий генератор 2 выполнен в виде симметричного мультивибратора на транзисторах 14 и 15. Скважность колебаний равна двум, частота колебаний определяется конденсаторами 16 и 17 и составляет десятки килогерц, Противофаэные выходные напряжения задающего генератора 2 подаются на входы управляющих транзисторов 10 и 11 через согласующие эмиттерные повторители на транзисторах 18 и 19 и резисторы 20 и 21. Питание задающего генератора осуществляется через токовый ключ 7, выполненный на транзисторе...

Номер патента: 1504109

Опубликовано: 30.08.1989

Авторы: Давыдов, Фуражов, Харитонов, Хаткин

МПК: B60K 17/06

Метки: коробка, передач, средства, транспортного

...11 соединено с тормозом 5. Эпицикл 13 соединен с тормозом 6 и солнечной шестерней 14. Эпицикл 17 соединен с тормозом 7 и посредством муфты 9 - с выходным валом 4. Эпицикл 21 соединен с водилом 15 и посредством муфты 8 - с выходным валом 4. Последний соединен с солнечной шестерней 18. 25Коробка передач работает следующим образом.При попарном включении управляемых элементов (муфт и тормозов) звенья рядов соединяются в определенную кипематическую схемх с получением передаточных 30 отношении, соответсгвуюших определ нным передачам.В табл. 1 приведены порядок нключе. пия элементов управления на каждой из передач, а также возможные значения передаточных чисел коробки передач. 35 В табл. 2 даны значения чисел зубьев шестерен, которые...

Номер патента: 1503830

Опубликовано: 30.08.1989

Авторы: Давыдов, Земсков, Злой, Картель, Медведев, Попов, Стрелко

МПК: A61N 1/42

Метки: больных, гастритом, лечения, послеоперационным, рефлюкс, щелочным

...исследования: регионарный кровоток 28 мл/мин, 100 г; трансмуральная разность потенциалов + 15 мВ", микрозондовая рН-метрия рН 6,8 обратная диффузия Н+ 3,3 ммоль( /15 мин; концентрация желчных кислот 3,8 ммоль; глюкозамин 78 мг/л.Результаты дополнительных методов исследования свидетельствуют о 11 степени ШПРГ.Больной назначен курс лечения предлагаемым способом. В культю желудка в начале вводили 20.г ферромагнитного сорбента в виде водной суспензии, а через 1 ч 4добавляли еще 10 г. Длительность процедуры 2 ч. Индуктор импульсного магнитного поля работал по следующим параметрам: режим прерывистый, магнитное поле колоколообразной формы, длительность посылки 1 с, длительность паузы 3 с, максимальное значение индукции 40 мТл. Первые два...

Номер патента: 1502792

Опубликовано: 23.08.1989

Авторы: Авсюк, Алборов, Барский, Башкатов, Давыдов, Ласыгина, Ожерельев, Тарабукин

МПК: E21B 7/28

Метки: расширитель

...взаимодействующих поверхностей в формеквадратов Ь и 7. Штанга 5 поджатапружиной 8 и на ее наружной поверхно сти выполнена зубчатая рейка 9, обеспечивающая кинематическую связьштанги и породоразрушающих органов3, Внутренний канал 10 штанги 5гидравлически сообщен с промывочным 50каналом 11 передового долота 12,присоединенного к корпусу 1. В расширенной полости 13 канала 11 смонтирован клапан (не показан), запирающий элемент 14 которого выпол 55нен в виде шара, поджат пружиной 15и размещен ниже седла 16. Другойклапан (и показан) размещен в нижней части корпуса 1. Его седло 17 и запирающий элемент 18, прикрепленный к нижнему концу штанги 5, выполнены конической формы. К нижнему концу штанги присоединен толкатель 19, размещенный внутри...

Номер патента: 1502095

Опубликовано: 23.08.1989

Авторы: Давыдов, Замыцкий, Иваненко, Мелащенко

МПК: B02C 17/18

Метки: барабанная, мельница

...материала цилиндрический барабан 1 излучает звуковые колебания,которые передаются на внутренний кожух 6 глушителя, Часть звуковых нолнмногократно отражается от внутреннейповерхности кожуха и мельницы и гаситсяпереходя н тепло, Звуковыеволны, прошедшие через внутреннийкожух 6 внутрь глушителя, многократно отражаются от пористой поверхности Гранул 9 и поверхностей кожухови гасятся, Кроме этого, идет много 1кратное отражение звуковых волн припреломлении их но время перехода через металлический материал внутренне 15 3 1 50209Изобретение относится к рудоизмельчительному оборудованию и может быть применено в горной, химической и строительной отраслях промышлен"5 го кожуха н жидкость, из жидкости,н пластмассовый материал гранул, иэгранул в...

Номер патента: 1502065

Опубликовано: 23.08.1989

Авторы: Бикбова, Ганиев, Давыдов, Калашников, Клюшев, Костров

МПК: B01F 11/02, B01F 3/00

Метки: приготовления, эмульсий

...компонента.Усройстги) рзооч дт слелуюп 1 им образом.:луг)ьсог из бака 1 насосом 2 церекачизс гся в мерный бак 4, откуда лозиронццс ко,ичестно эмульсола цоступае в бк 5, н который по трубопроводу 7 полкг и).л с тмнерату рой 41 С, нитрат нзтри и к;)льшциронднцукз соду. Г 1 еремешива;щ.ы и эмульсо,и производят цри 1;,шпи ц;соса 3, который совместно с гидролиц;мичсским генератором 6, эжекторцой кмрой 11 и баком 5 образуют замкнутый контур.В ндчльный момент заполнения и бдк 5 оГ) р;)зу ется лвд слоя. Основной об ьем сосг;и,с г ьч)л 12, цд поверхности которои цходи)ся слои эмлльсола 3. При нключс. ции ии; 3 лд из нижних придонных с,оев прогоняет черсз гилродицамический цр;)ор 6 колешций, целе которого тру поцлт н эжкторцук)...

Номер патента: 1501297

Опубликовано: 15.08.1989

Авторы: Баранов, Давыдов, Товарницкий

МПК: H04L 17/16

Метки: закодированных, избыточностью, приема, сигналов

...случде сигналом "1" с блока 9 сравценующей строки матрицы памяти, кроме то с, этц же сигналом открывается - , от ключ второго блока 1 О клнчей, нд другой вход которого поступает сигнал, соответствующий максимальному результату сверток на длине 3-го кодового словаэ=С(Г + с ( п(п) Б (и) д 1,огде к, = 1 Б; (и) Бсп) дп.оСигналы максимальных результатов свертки с выхода второго блока 10 ключей поступают цд вход интегратора 11, где цакдплинаюгся нд длительности 1 кодовых слов, равной интервалу локальцой стдциоцарцости канала связи, нд которой коэффициент Ь(с) остается цеизмеццьл 1. Этот интервал определяется следующим образом. результат сверток гипотетического и канального сигналов с выхода блока 8 сверток через второй блок 10 ключей...

Номер патента: 1501112

Опубликовано: 15.08.1989

Авторы: Давыдов, Фетисов, Фетисова, Шейкин

МПК: G06K 11/06

Метки: информации, считывания

...одна клавиша, не нажата ни одна клавиша.Этот сигнал через элемент И 62 поступает на выход 22. На нем будет присутствовать сигнал "1", если нажата только одна клавиша. При этом одновибратор 60 сформулирует на выходе 20 импульс "1", который поступит (фиг.1) на вход элемента И 12, который открыт сигналом с выхода дешифратора 7 и триггера 6. Этот импульс перепишет содержимое регистра 9 в регистр 10, а через время, необходимое для этой записи (устанавливается элементом 11 задержки), код нажатой клавиши запишется в регистр 9.Если нажата одна клавиша, то (фиг.З) на счетный вход счетчика 51 и на вход первого триггера сдвигового регистра 40 будет поступать сигнал "1" и регистр 40 будет заполняться единицами. Если клавиша непрерывно нажата...

Номер патента: 1500913

Опубликовано: 15.08.1989

Авторы: Давыдов, Кудряшова, Малыгин

МПК: G01N 15/02

Метки: концентрации, размеров, счетной, фотоэлектрическое, частиц

...предлагаемого фотоэлектронного устройства для определения размеров и счетной концентрации частиц.Устройство содержит источник 1 светового излучения, блок 2 питания измерительный канал 3, фотоприемник 4, усилитель 5, коммутирующий эле 3 ",009ц т 6, з,еме 3 т 7 па 1 ят амплтудыйнализптор 8, Область пересеченияпучка света от источника 1 световогоизлучения с измерительным каналом 3образует счетный объем 9.5Устройство работает следующим образом,Источник 1 излучения, потребляя 10некоторый ток от блока 2 питания создает определенную освещенность счетного объема 9, через который проходитисследуемая жидкость. Если поглощение света жидкостью постоянно, то 15при отсутствии частиц в чувствительном объеме на выходе фотоприемника 4сигнал имеет...

Номер патента: 1500340

Опубликовано: 15.08.1989

Авторы: Гришагин, Давыдов, Лукашенко, Никитин, Редькин, Усачев, Феликсов, Шефер

МПК: B01D 17/06

Метки: аппарат, воды, нефти, подготовки, совместной

...штуцер 2 поступает в распределительную камеру, а затем в каналы, образованные стенка ми емкости 1, перемычками 7, наклонными полками 8 и вертикальной перегородкой 6.В камере и каналах она разделяется на свободную воду и частично обезвоженную эмульсию (нефть) Эмульсия через отверстия 9 в 40 перемычках 7 поступает в зону раздела фаз рабочей камеры, образованной перемычками 7 и наклонными полками 8, перегородками 5 и 6. Полки 8, выполненные наклонными, не заиливаются, а отверстия 10 обеспечивают отток воды, выделяющийся при разрушении эмульсии в распределительной камере.Вывод свободной воды из распределительной камеры осуществляется следующим образом. Основной поток воды движется под перегородкой 5, соединяясь со струями, истекающими...

Номер патента: 1499321

Опубликовано: 07.08.1989

Авторы: Галль, Голубок, Давыдов, Типисев

МПК: G05D 3/00

Метки: двумя, зазора, между, поверхностями, проводящих, электродов

...положения двух поверхностей и может быть использовано дляобразования малых диэлектрическихз аз оров для создания туннельногоконтакта между двумя проводящимиэлектродами, Цель изобретения - повышение надежности, Сущность способа заключается в том, что при приложении растягивающих усилий к упругому элементу последний удлиняется,толщина его уменьшается, а следовательно, уменьшается зазор между первым и вторым проводящими электродами, 2 ил. реплены на основании пор поверхность 4, винт 5,Сущность способа заключается в том, что при приложении растягивающих усилий к упругому элементу 2 ледний удлиняется, толщина его у шается, а следовательно, уменьша з аз ор между пер вым 1 и вт оры м 2 пр оводящими электродами. При необходимости...

Номер патента: 1498641

Опубликовано: 07.08.1989

Авторы: Давыдов, Довнар, Стецко, Трич

МПК: B60K 17/10

Метки: коробка, передач, средства, транспортного

...с помощью фрикционных элементов 8 с гидроуправлением за счет распределителя 9, связанного с ползуном 5, а переключение вариатора 4 - с помощью зубчатой муфты 10 с синхронизаторами, связанной с ползуном 6. Возможно и другое число ступеней вариаторов 3 и 4, а также и другие варианты их переключения. Для взаимодействия с концом 1 рычага 7 управления ползуц 5 снабжен пазом 12, перпендикулярным его оси, а ползуц 6 - пазом 13, параллельным его оси и связанным с данным цолзуцом 6 посредством установленного средней частью ца неподвижной опоре 14 двуплечего рычага5, Расположен паз 13 над пазом 12, при этом возможно выполнение паза 3 и непосредственно на конце рычага 5.Целесообразно рычаг 7 управления снабжать ограничительной кулисой 16 с...

Номер патента: 1498603

Опубликовано: 07.08.1989

Автор: Давыдов

МПК: B25B 13/44

Метки: ключ, шпилек

...технологических возможностей эа счет использования его и для заворачиванияшпилек различных диаметров, 1 ОНа Фиг,1 изображен ключ для шпилек, продольный разрез; на Фиг.2 разрез А-А на Фиг.1,Ключ для шпилек содержит корпус 1с рукоятками 2, крышкой 3, на которой установлены резьбовой упор 4 иподпружиненный Фиксатор 5, например,штифтового типа, расположенный сооснос резьбовым упором 4. В корпус 1вставлена разрезная гайка 6, взаимодействующая с зажимными роликами 7,установленными в углублениях 8 в корпусе 1. В гайке б выполнены выемки 9по Форме роликов 7 и прорези 10 подфиксатор 5. 25Ключ для шпилек работает следующим образом.При заворачивании шпилек фиксатор5 устанавливают в положение, прикотором он удерживает разрезную гай;ку 6,...

Номер патента: 1497389

Опубликовано: 30.07.1989

Авторы: Божко, Давыдов, Крючков, Кукин, Мироненко, Павлов, Пихота, Федоров

МПК: F04D 29/38

Метки: вентилятора, колеса, лопаток, рабочего, упрочнения

...установленные с обеих сторон рабочего ко.леса 2 сопла 3 для подачи дроби на лопатки 1. Эти сопла 3 размещены симметрично относительно плоскости вращения рабочего колеса 2, наклонены в сторону вращения последнего под углом а и направлены навстречу друг другу. Формула изобретения Способ упрочнения лопатокрабочего колеса 2 вентилятора включает в себя первоначальную дробеструйную обработку поверхностей пера лопаток 1 при неподвижном рабочем колесе 2, После этого дробеструйную обработку лопаток продолжают при постепенном увеличении частоты вращения рабочего колеса 2 до частоты, равной 0,5 от его номинальной частоты вращения. Пои 4этом дробь подают одновременно с обеих сторон рабочего колеса 2 в направлении навстречу друг другу...

Номер патента: 1497208

Опубликовано: 30.07.1989

Авторы: Геллис, Давыдов, Крац, Погудкин, Соловьев, Уткин

МПК: C12M 1/04

Метки: аппарат, выращивания, микроорганизмов

...Через. патрубок 2 подают в емкость 1 воздух. Выходя из аэратора 8, поток воздуха растекается по днищу емкости 1, дробится на отдельные пузыри, увлекает культуральную жидкость и смешивается сней, образуя культуральную среду,обеспечивающую рост и размножение дрожжевой культуры. За счет энергии барботируемого воздуха в емкости 1 создают циркуляцию культуральной среды и ее перемешивание. Циркуляционный стакан 7 разделяет восходящийснаружи него и нисходящий внутрипотоки. Побудитель расхода перекачивают культуральную жидкость изнижней части гидроциклона 13 и вводит в эжектор 14, Интенсификациювывода пены из гидроциклона 13 осуществляют за счет энергии разреженияв эжекторе 14Вновь смешаннные вэжекторе 14 компоненты культуральнойсреды подают в...

Номер патента: 1497053

Опубликовано: 30.07.1989

Авторы: Босов, Давыдов, Кайзер, Катков

МПК: B30B 15/32

Метки: вертикальный, механический, пресс

...рычага 13 через тягу 11 и коромысло 12 преобразуется в возвратно-поступательное перемещение толкателя 10 (кривая В на фиг. 2), При перемещении ползуна 3 вверх толкатель 10 также перемещается вверх до момента выдачи изделия из матрицы на уровень зеркала .штампа (не показаны). На оставшемся участке хода ползуна 3 до край 5 10 15 20 25 30 35 40 45 Формула изобретения Вертикальный механический пресс, содержащий размещенный в направляющих станины ползун, кривошипно-коленный механизм с коленчатым валом привода перемещения ползуна, нижний выталкиватель в виде смонтированного в столе толкателя, тяги, коромысла, соединенного с тягой и установленного с возможностью взаимодействия с толкателем, шарнирно сочлененного со станиной и...

Номер патента: 1495733

Опубликовано: 23.07.1989

Авторы: Давыдов, Нургалеев, Переплетчиков, Разуваевский

МПК: G01V 1/16

Метки: кос, подборки, сейсмических

...сейсмически.:,ких кос работает следующим образом.Транспортное средство 1 устанавливается над концом сейсмической косы 11 или рядом с ней. Конец сейсмической косы 11 протягивается по роликам 7 и 8 и укладывается междуплечами рычагов 13 и 14, предварительно отжав накладки 17 и 18 к внутренней стороне рычагов 13 и 14, че-.:рез ролик 10 телескопического устройства 9 в кузов транспортного средства 1. С помощью системы 2 управления включается привод 4, происходит 3 4вращение ротора 5, При этом захватные устройства 6 с сейсмической косой 11 перемещаются в направлении,укаэанной стрелкой на фиг.1. Во время этого движения при перекатываниироликов 22 и 23 (фиг.2) по рабочимповерхностям направляющих 12 двуплечие рычаги 13 и 14 поворачиваются...

Номер патента: 1494006

Опубликовано: 15.07.1989

Авторы: Давыдов, Матвеев

МПК: G06F 11/30

Метки: дешифратора

...(как ука-. зывалось выше) сигнал с выхода первого элемента задержки первой группы 3элементов задержки через элЕмент ИЛЕ6 установит в единичное состояниетриггер 1 и через второй элемент ИЛИгруппы 4 элементов ИЛИ поступит наопрос второго элемента И группы 7элементов И. На выходе второго элемента равнозначности группы 13 элементов равнозначности присутствуетнулевой сигнал, поскольку на первомвходе этого элемента равнозначностигруппы 13 элементов равнозначностиприсутствует нулевой сигнал, а навтором - единичный с выхода триггера 2, Поэтому второй элемент И группы 7 элементов И оказывается закры -тым и триггер 1 остается в единичном состоянии.Сигнал с выхода элемента ИЛИ 6проходит на первый выход второго коммутатора 8, задерживается на...

Номер патента: 1493965

Опубликовано: 15.07.1989

Автор: Давыдов

МПК: G01R 29/10

Метки: антенн, коэффициента, линейно, поляризованных, усиления

...к линии, соединяющей первую антенну 2 с,точкой отражения, относительно плоскости падения волны составит 1(3) Устройство для измерения коэффициента усиления линейно-поляризованной антенны работает следующим образом.Выходной сигнал передатчика 1 мощностью Р, с длиной волны излучается первой антенной 2 и принимается второй антенной 3, Приемник 4 регист-, рирует принимаемую мощность Р . Первая и вторая антенны 2 и 3 расположены на расстоянии Ь от отра-жающей поверхности и на расстоянии Е друг от друга. Угол падения луча на отражающую поверхность равен,КЫа ге впк+(2 Ы После подстановки (1) в (3), получимНЦ = агсТд 14Разложив вектор поляризации падающего сигнала в точкеотражения напродольно в горизонтальн, поперечно О горизонтальную и...
