Давыдов

Номер патента: 666395

Опубликовано: 05.06.1979

Авторы: Берсенева, Бурлак, Генин, Давыдов, Ковалев, Раев

МПК: F25B 1/00

Метки: агрегат, холодильный

...6, патрубок 7 для входа паровхладагента высокого давления, патрубок 8 для входа паров и частично жидкого хладагента низкого давления,патрубок 9 для выхода паров низкогодавления и корпус 10. Агрегат работает следующим образом,Пары и частично жидкий хладагент входят из приборов охлаждения (на чертеже не показаны) через патрубок 8 и отделитель 5 жидкости. Жидкий хладагент сепарируется и стекает на дно отделителя, а чистые пары отсасываются через патрубок 9 компрессором (на чертеже не показан) и нагреваются через патрубок 7 в конденсатор, в котором конденсируются на поверхности 2.Жидкий хладагент высокого давления накапливается в ресивере 3, обра666395 Составитель Р.ДаниловРедактор В.Большакова ТехредМ,Келемеш КОРРектоР О;Синицкая...

Номер патента: 666385

Опубликовано: 05.06.1979

Авторы: Агафонов, Барзова, Давыдов, Спейшер, Трояновский, Шимановский

МПК: F23D 13/38

Метки: гозовая, горелка

...поверхности поворотная обечайка с продольными прорезями на стенке, шаг которых вдвое больше шага рядов отверстий.На фиг. 1 изображена. горелка, продольный разрез; на фиг. 2 - тупиковая труба; на фиг. 3 - разрез А-А на фиг. 2. В корпусе 1, снабженном тангенциальным патрубком 2 для подвода газа, установлена воздушная тупиковая труба 3 с равномерно распределенными по окружности рядами отверстий 4 с отношением диаметров в смежных рядах, равным 0,66 0,33. Внутри трубы установлена прилегающая к ее внутренней поверхности поворотная обечайка 5 с продольными прорезями б. Число рядов отверстий выбрано четным, а шаг между проре/30 Тираж 648ЦНИИПИ Государственного коимпо делам изобретений и о113035, Москва, Ж, Раушска иал ППП Патент, г....

Номер патента: 666307

Опубликовано: 05.06.1979

Автор: Давыдов

МПК: F15B 3/00

Метки: гидропривод, действия, мультипликатора, непрерывного

...четырехходовой золотник управления, снабженный штоками 36 и 37, предназначенными для взаимодействия со штоками 18 и 19 вспомогательных гидроцилиндров 14 и 15. Камеры высокого давления 30 и 31 сообщаются с трубопроводом всасывапия 38 через клапаны 39 и 40 и с трубопроводом нагнетания 41 в через клапан 42 и 43.Запуск мультипликатора осуществляется из любого положения поршня 10. На чертеже пор. шень 10 показан в правом крайнем положении, В этот момент его выступ 12 находится в расточке 9, шток 19 меньшего диаметра вспомогательного гидроцилиндра 15 нажимает на шток 37 переключателя 13 и рабочая среда от насоса 1 по трубопроводу 34 подводится к реверсивному распределителю 3, а от него - по трубопроводу 33 в полость низкого давления 7...

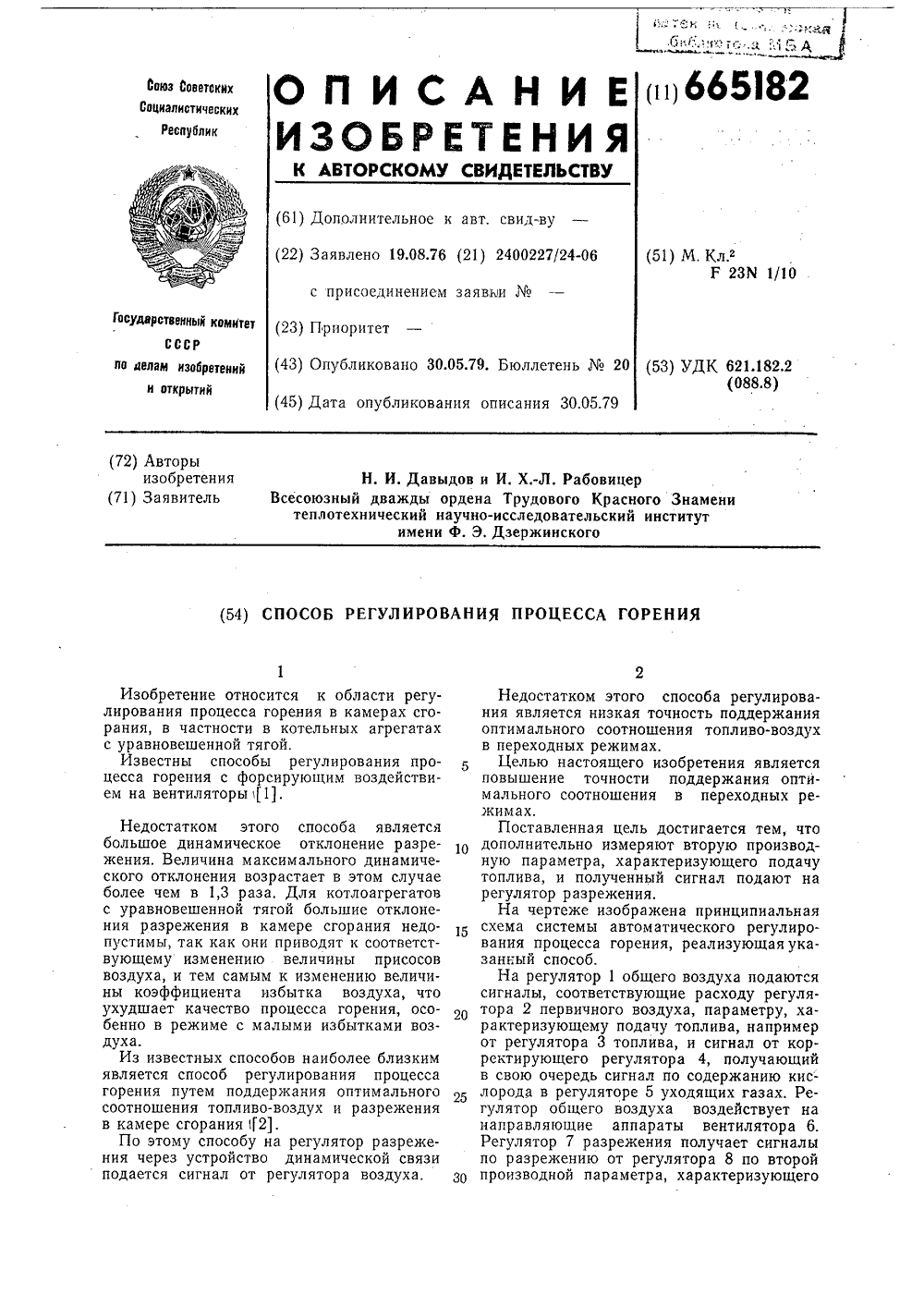

Номер патента: 665182

Опубликовано: 30.05.1979

Авторы: Давыдов, Рабовицер

МПК: F23N 1/10

Метки: горения, процесса

...подачу топлива, и полученный сигнал подают на регулятор разрежения.На чертеже изображена принципиальная схема системы автоматического регулирования процесса горения, реализующая указанный способ.На регулятор 1 общего воздуха подаются сигналы, соответствующие расходу регулятора 2 первичного воздуха, параметру, характеризующему подачу топлива, например от регулятора 3 топлива, и сигнал от корректирующего регулятора 4, получающий в свою очередь сигнал по содержанию кислорода в регуляторе 5 уходящих газах. Регулятор общего воздуха воздействует на направляющие аппараты вентилятора 6. Регулятор 7 разрежения получает сигналы по разрежению от регулятора 8 по второй производной параметра, характеризующегоПодписиткрытий каз 1 О 4 О/17...

Номер патента: 664076

Опубликовано: 25.05.1979

Авторы: Давыдов, Сторожев

МПК: G01M 7/00

Метки: гидравлическое, испытания, нагружающее, прессов

...9,Подпоршневая полость цилиндра поршня Прижима через золотник 19 соединяется с гидросистемой пресса и с предохранительным клапаном 20.В исходном нижнем) положении ползуна (см. левую часть чертежа)з 664поршень 4 занимает верхнее положение, его дальнейшее перемещениевверх ограничивается крышкой 9.Гидравлические полости поршнейприжима и противоприжима посредством золотников 13 и 19 соединяются с гидросистемой пресса, при Бэтом поршень 12 механизма противоприжима занимает крайнее верхнееположение, а поршень 17 механизмаприжима - крайнее нижнее.При ходе ползуна вверх происходит 10переключение золотников 13, 19 и соединение подпоршневых полостей поршнейпротивоприжима и прижима с предохранительными клапанами 14 и,20, давление настройки...

Номер патента: 664060

Опубликовано: 25.05.1979

Авторы: Давыдов, Дергачев, Кецлах, Лейкин, Пегов

МПК: G01L 3/04

Метки: датчик, двигателя, загрузки

...аналоговым сигналом, соответствующим фактической величине загрузки двигателя.Пневматический сигнал Р соответствует заданному программному значению загрузки двигателя,Входные и выходные сигналы, подводимые к пневматическому сумматору, связаны в датчике загрузки следующей формулой:Рг = Р 1 - КЯ,где К - коэффициент пропорциональности.Для двигателя 11 (см. фиг. 2), снабженного всережимным регулятором числа оборотов 12 с механическим входом 13, предназцачецным для изменения предварительной затяжки пружины всережимного регулятора, схема датчика загрузки остается прежней. Гри этом рычаг 14 управления рейкой 15 топливного насоса двигателя соединен тягой 16 с программным кулачком 17, воздействующим на толкатель 8 пневматического сумматора...

Номер патента: 663962

Опубликовано: 25.05.1979

Авторы: Давыдов, Ищенко, Микушевич, Сметана

МПК: F22D 5/18

Метки: воды, питательной, подачи

...регулируемого параметраот заданного значения для канала, питательный клапан которого достиг полногооткрытия; на фиг, 3 - схема питания реле, переключающих воздействие регуляторов по структурным схемам, приведеннымна фиг. 1 и 2; на фиг 4 - структурнаясхема, реализующая предлагаемый способс,уцравлением питательного насоса регуляторами каналов; йа фиг, 5 схема питания реле, переключающих воздействиере 1 уляторов по структурной схеме .приведенной на фиг. 4.По первому варианту см. фиг. 1) регулятор питательного насоса представленный электронным блоком 1, получает сигнал по суммарйому отклонению регулируемых параметров в данном случае расходов 2, 3, 4 и 5) от заданных значенийнагрузок 6, 7, 8, 9 для всех .каналов.Указанный сигнал...

Номер патента: 663735

Опубликовано: 25.05.1979

Авторы: Вайсман, Давыдов, Зеньковский, Коен, Костяков

МПК: C21D 9/00

Метки: печь, термическая

...работает следующим образом.Основное количество газа, подаваемогогорелкой низкого давления ц 95%, сжигается с требуемым коэффициентом рас,хода воздуха в горепочном туннеле 6, а продукты горения поступают через стыковочноеокно в направляющий туннель. В пупьсатор подается5% всего сжигаемогогаза, который смешиваетсятам с воздухомйа выходе из пупьсатора смесьвоспламеняется в результате контактас раскаленными стенками горепочноготуннеля ипи выходящим из него факелом, Сжиганир смеси в корпусе пульсатора происходит хлопком; продукты горения с высокой скоростью проодят сопповую вставку 11, инжектируют основной поток продуктов горения из горепочноготуннепя и поступа 1 от в рабочуюкамеру,Возросшее при хлопка давление газов в корпусе...

Номер патента: 662533

Опубликовано: 15.05.1979

Авторы: Гринберг, Давыдов, Калько, Симонов-Емельянов, Соломатов, Швидко

МПК: C04B 41/30

Метки: полимербетонных, приготовления

...Заказ 2635/28, Тираж 701Подлисное ЦНИИПИ Государственного комитета СССР ло делам изобретений и открытий 113035, Москва, Ж, Раушскал набд. 4/5Фйлиал ППП "Патентф, г. Ужгород, ул, Проектная, 4 новцом от вида терллореактивцого связугощего,количества отвердителя и т,д.Целесообразность предложенного режггма тср.мообработки полимербетогщых изделий объясня.ется тем, что поздний нагрев иэделия, может выэ.вать большие внутренние напряжения,Температурный перепад и скорость подъема температуры зависит от состояния и степеци сшивкиполимера к моменту нагрева, которая, в свою очередь, определяет релаксациошгую способность по- гфлимерной композиции,Нагрев пластических систем не вызывает больших внутренних напряжеггий, так как они успева.ют...

Номер патента: 662216

Опубликовано: 15.05.1979

Авторы: Вайсбейн, Головко, Давыдов, Король, Кучеров, Старагин

МПК: B21D 53/04

Метки: агрегат, заготовок, листовых, объемных, узлов

...4 механизма установки, смонтированного на станине, а заготовку спирали б частично пропускают через про филегибочный стан 2 до совмещения ее переднего торца с торцом в боковых стенок -а. Спираль на выходе стана приобретает профиль, показанный на фиг. 3. Включением66221 3самоподжимных роликоопор 8 прижимают профильную отбортовку спирали б к торцу криволинейного контура боковых стенок а. Затем одновременно поворотом дисков и включением профилегибочного стана 2 в направлениях, указанных на фиг. 1. стрел ками, осуществляют соединение спирали б с боковыми стенками а. 64герметичный контакт между элементами объемного узла.По окончании сборки объемного узла раскрепляют боковые стенки с установочными дисками 4, опускают самоподжимные...

Номер патента: 603162

Опубликовано: 15.05.1979

Авторы: Виестур, Давыдов, Калныня, Краева, Лаукевиц, Лиепа, Лужков, Мешкова, Седвалд, Солодовник, Удровский

МПК: A23K 1/00

Метки: защиты, концентратов, кормовых, порошковых

...конце пучесть п 65-ной о духа в те 90-ной о 4 до 7 су го концен ается ва при 90- я через несовных еди" обработана Ь-лизина сходного влажности воздуха превра липкую массу через 4 сут ной влажности расплывает колько часов. В шкале ус ниц от 0 до 11 сыпучесть ного полимером концентрасоставляет 10 единиц, у 65 продукта - 1изированный полимером кормонтрат лизина сохраняет сыри выдерживании в условияхтносительной влажности возчение более 14 сут, а притносительной влажности - отт; Исходный образец кориовотрата лизина при 65-ной 162 4пень замещения 2,2) добавляют 1 кгсухого порошка кормового концентратализина. Смесь перемешивают в 30-литровом аппарате со скоростью перемешивания 5 об/сек в течение 30 мин, после чего в аппарат загружают 10 кг...

Номер патента: 661479

Опубликовано: 05.05.1979

Авторы: Давыдов, Лозинская, Рябиков, Шумел, Яшаяев

МПК: G01V 7/02

Метки: гравиметр, струнный

...силой Мо, где Ммасса тела, подвешенного на струне. Изанализа продольных копебаний струны ус танавпивается 7.,= ц) (о ). На системуструнного гравиметра, в которой массивное тело погружено в вязкую жидкость,действуют силы, определяемые уравнениемМ 6 Р)+ЪК+ КДЕЬ):-МЬ Ы(6)где Е - скорость перемещения нижнегоконца струны, равная скорости перемещения массивного тела;И - коэффициент, характеризуюшйизависимость усилии от скорости;К - продопьная жесткость струны,Ь - упругая деформация струны поддействием сипы М(20 о. 2 - упругая деформация струны поддействием с ипы М Х .Так как при отсутствии возмущающихускорений струнного гравиметра. Корпус гравиметра помещен в термостат (не показан), а чувствительная система электрически связана с...

Номер патента: 661293

Опубликовано: 05.05.1979

Авторы: Белоярцев, Бурнос, Гаврилин, Давыдов, Емлин, Кричевский, Логвиненко, Лоховинин, Наливайко, Соболевский

МПК: G01N 3/20

Метки: испытания, труб

...соединены равными поПриспособление для испытания труб, луокружностями, а вдоль образующей выполненное в виде пуансона с кони- пуансона, лежащей э продольной плос: ческой эаходной и цилиндрической ра- кости симметрии, выполнена канавка бочей частями, о т л и ч а ю щ е е- для размещения сварного шва. с я тем, что, с целью обеспечения 5 Источники информации, принятые " испытания на изгиб труб с продольным во внимание при экспертизе сварным швом, пуансон выполнен с по. Справочник машиностроения, перечным сечением, образованным дву- Т,5.М Машгиэ, 1956, с.568.вад фСоставитель В.Ротницкая едактор ь.Мурадян Техред О.Андрейко Корректор М.Демчик каз 242Тираж 1089Подписное ЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035,...

Номер патента: 661290

Опубликовано: 05.05.1979

Авторы: Гаврилин, Давыдов, Емлин, Кричевский, Логвиненко, Лоховинин, Наливайко, Семенов, Соболевский

МПК: G01N 19/00

Метки: качества, прямошовных, сварных, труб

...8008 +нгде я - толщина стенки (мм);О- наружный диаметр трубы (мм),и составляет величину от30 до 70в зависимостиот размера трубы.Составитель С.НикулинаТехред О,Андрейко Корректор М.Пожо Редактор Н.Вирко Тираж 1.089 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий11 3035, Москва, Ж, Раушская наб.,д.4/5 Зааз 2427/37 филиал ППП Патент, г,ужгород, ул.Проектная,4 3 661Для достижения укаэанной цели в известном способе, включающем овализацию трубы, ее скругление и последующую дефектоскопию, овализированную трубу перед скруглением подвергают термической обработке.Как показали опыты, нагрев свали эированной трубы до 500-950 фС изменяет механические свойства шва - снижает временное сопротивление и предел...

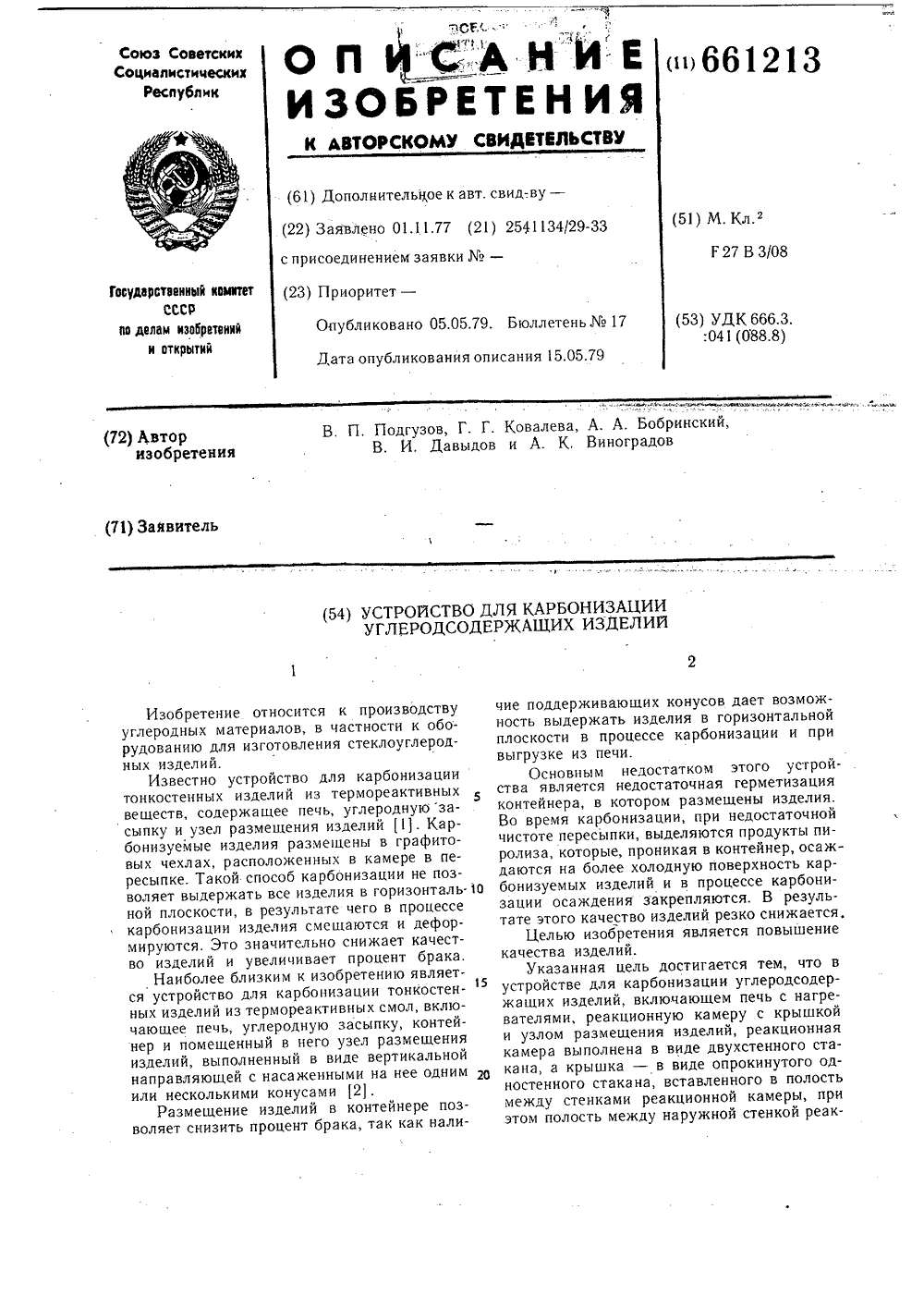

Номер патента: 661213

Опубликовано: 05.05.1979

Авторы: Бобринский, Виноградов, Давыдов, Ковалева, Подгузов

МПК: F27B 3/08

Метки: карбонизации, углеводосодержащих

...стенкой реакционной камеры и крышкой снабжена капиллярной трубкой для отвода летучих и заполнейа легкоподвижным изолирующим мате риалом;Сущность изобретения поясняется черте-жом.Устройство включает корпус печи 1 с расположенными в нем спиральными нагревателями 2 и крышку 3. Внутри печи расположена реакционная камера 4; кбрпусом которой служит двустенный стакан 5, а крыш кой 6 - опрокинутый одностенный стакан. Для создания герметичности реакционной камеры полость между наружной стенкой корпуса и стенкой крышки реакционной камеры заполнена изолирующим легкоподвижным материалом, например кварцевым песком 7. Карбонизуемые изделия 8 размещены на кассете 9, представляющей собой жестко закрепленный вертикальный стержень 10 с набором...

Номер патента: 661123

Опубликовано: 05.05.1979

Авторы: Грачев, Давыдов, Куличихин, Соловьева, Тажиев, Усанов

МПК: F01D 25/10

Метки: корпус, паровой, турбины

...турбины, обшия вид; на фиг. 2 - поперечный разрез А - А на фиг. 1 по камере регулируюшей ступени; на фиг. 3 - сечение Б - Б фиг. 1 по каналам и паропроводам отвода; на фиг. 4 - сечение В - В фиг, 1 по шпильке с глухими отверстиямиКорпус 1 турбины содержит верхнюю половину с фланцем 2 и нижнюю с фланцем 3, В плоскости горизонтального разъма 4 кор- о цуса выполнена обнизка 5. Пароподводяший трубопровод 6, подключенйый к обнизке 5, укреплен на верхней половине корпуса 1 в зоне камеры регулирующей ступени и подключен к цей. Пароподводяший трубопровод покрыт тепловой изоляцией 7 совместно с верхней половиной ,ацалы отвода 8 пара из обнизки выполне,.". во фланце 3 нижней половицы корпуса 1 и подключены к отводяшему трубопроводу 9. В...

Номер патента: 661028

Опубликовано: 05.05.1979

Авторы: Аксенов, Давыдов, Дергунов, Зеньковский, Казаков, Коен, Костяков, Пожарский

МПК: C21D 9/00

Метки: нагревательная, печь

...1; на фиг. 3 - вид В фиг. 2.Печь содержит футерованную рабочую камеру 1, ограниченную боковыми стенами 2, подом 3 и подвесным сводом 4 и горелки 5. Свод выполнен из подвесных кирпичей 6 с несквозными отверстиями 7, внутренними горизонтальными каналами 8 соединенными сборными коллекторами 9, системы дымоудаления, при этом каждый подвесной кирпич выполнен с горизонтальными и вертикальными пазами 8 и 10, расположенными на боковых гранях. аботает следующим образом.игается с помощью горелок 5. Выратурные продукты сгорания омырхность свода, разогревают его и тся через него в каналы 8 и да661028 Формула изобретения- л Фиг. Фиг. У в Назароваая Корректор М. ПожПодписное Составительва Текред О. ЛугоТвоак 652ЦИ И И П И Государственногопо делам...

Номер патента: 659928

Опубликовано: 30.04.1979

Авторы: Аксаментов, Давыдов

МПК: G01N 1/10

Метки: воде, отбора, примесей, проб

...расходомера 6, которые управляют выключением пускателя после заданного числа оборотов вертушки расходомера. Имеется так)ке автономный источник 15 электроэнергии для питания упомянутых узлов.Устройство работает следующим образом. 1) 59928111 Я б 01) ГГ ),(ц)Ноц)Р )я ц 1)Р. сц кагрегаты к ламслям шагово)о распределителя подключают сопротцвг(ения, соогвет(- Ву)оц)цс глубинам отбора цроо. УстроВО цсрск;почения контактов расходомера устанавливается на пужпос число оборотов вс)ртушкц, т. с. ца подачу сигнала после прока(кц задцпоГО кГ).(итВЯ ВО,сс. С 601)тя судна ца глуб)гну 20 -50 м опускается и д О рофон-приемник сигналов гидроакустич(. ского излучателя. Затем спускаемый ягрс ат с помснцьюцдро,)огцчской лебедки опу - кс)(я В...

Номер патента: 659772

Опубликовано: 30.04.1979

Авторы: Вульман, Давыдов, Зима, Кривошей, Меламед, Цейтлин, Шапиро

МПК: F01K 13/02

Метки: давления, пара, перегретого, энергоблоке

...уставки переключения.На чертеже представлена структурная схема системы регулирования,К первому регулирующему прибору 1 подключены датчик 2 и задатчик 3 давления персгретого пара, К второму регулирующему прибору 4 подключены датчик 5 и первый задатчик 6 положения клапанов турбины, Дополнительный задатчик 7 положения клапанов турбины подключается к входу регулирующего прибора 4 через инерционный элемент 8 пороговым устройством 9, к входу которого подключен датчик нагрузки блока 10 и задатчик 11 уставки переключения, Выходы регулирующих приборов 1 и 4 через блок 12 переключения выходных цепей подключены к органу управления 13 клапанами турбины. В качестве датчика нагрузки могут использоваться как датчик, так и задатчик мощности...

Номер патента: 659715

Опубликовано: 30.04.1979

Авторы: Давыдов, Собенников

МПК: E06B 3/00

Метки: кирпичной, обрамление, проема, стене

...в обрамлении проема в кирпичной стсне, включающем перемычку, последняя выпол непа с ооращеннымц вверх упорами на торцах ц снаожена тяжамц, заанкеренныхги в сжатой зоне кирпичной кладки стены,На чертеже схематически изображено обрамление проема в кирпичной стене.Обрамление проема состоит из опорных столбов 1 кирпичной кладки, перемычки 2 с упорами 3 ц тяжами 4, заанксрснцыми в сжатой зоне 5, уложенной на перемычке кирпичной кладки б,На период кладки кирпича в стену б выше перемычки 2 в проеме под перемычку подводят временные стойки 7 до создания сжатой зоны 5. После набора необходимой прочности раствора в сжатой зоне кирпичной кладки временные стойки убирают.Предлагаемое обрамление проема в кирпичной кладке создает экономичную...

Номер патента: 659296

Опубликовано: 30.04.1979

Авторы: Давыдов, Исаев, Крешнянский, Созыкин

МПК: B23D 15/04

Метки: резки

...хода,Ограничители хода могут быть выполнены в виде бурта 20, закрепленного на конце рейки, и подпружиненного фиксатора 21, взаимодействующего с выемкой 22, сделанной на рейке 18 (фиг, 3).Ограничители могут бысть выполнены в виде бурта 20, размещенного между упорами 23 (фиг. 4).Устройство может иметь несколько ножей, расположенных по окружности барабана и кинематически связанных с валом.Для подготовки устройства к работе материал 10 заводят между роликами 11 и 12 и барабаном 4, после чего в сопла 14 подают сжатый воздух. При этом рейка 18 находится в крайнем правом положении и фиксируется фиксатором 21, а эксцентрик б вала 1 повернут так, чтобы нож 8 не выходил за поверхность барабана 4. Затем включают привод вращения шестерни 5,...

Номер патента: 658461

Опубликовано: 25.04.1979

Авторы: Давыдов, Кочкин, Мышленникова, Охрименко

МПК: G01N 27/46

Метки: качества, металлов, нанесения, поверхности, подготовки, покрытия

...металла, При этом, с помощью ьысокоомного вольтметра 2 измеряют стационарный потенциал образца подложки (исследуемого электрода) с естественной окисной пленкой при отсутствии поляризующего тока. Источник задагощего напряжения 1 устанавливают н соответствии с измеренным значением стационарного потенциала. Затем на злектрохимическую ячейку 4 подают напряжение, давая приращение потенциалу в сторону положительных значений и Фиксируют значение тока на миллиамперметре 5.Нарушение пассивности металла (нижняя граница средней пассивности) характеризуется возрастанием тока на миллиамперметре 5 ныше О. Значение напряжения на вольтметре 2 при этом и будет значением потенциала нижней границы области средней пассивности. йалогично определяют...

Номер патента: 657151

Опубликовано: 15.04.1979

Авторы: Давыдов, Лысяков, Павлова, Пясецкий, Салтанович

МПК: E04G 11/00

Метки: замоноличивания, опалубка, стыков

...возможным.Целью изобретения является по е 5 качества стыков.Цель достигается тем, что в опалубкедля замоноличивания стыков железобетонных сооружений, включающей щиты и элементы крепления, каждый элемент крепления выполнен в виде пропущенной через тощиты стяжки, упоров с фиксаторами и опорных шпилек, причем упоры укреплены на стяжке, а шпильки установлены по концам упоров с возможностью взаимодействия со шитами, которые снабжены эластичным уплотнением, расположенным по контуру шитов и их отверстий.На фиг. 1 показанамая опалубка в собранном виде, ный разрез; на фиг. 2 - то же ный разрез А - А на фиг. 1.Опалубка состоит из щитов 1 и 2 с эластичным уплотнением 3 по их внутреннему контуру. Щиты связаны стяжкой 4, на которой закреплены...

Номер патента: 656672

Опубликовано: 15.04.1979

Авторы: Бережинский, Давыдов, Касымов, Слисков, Шевеленко

МПК: B05C 9/08

Метки: окраски, труб

...осью 16, установленной в подшипниковые опоры 17 и имеющей фрикционы 18. Вертушка,35 установленная перед фрикционным перегруэчиком 11, снабжена фиксатором с пневмоприводом 19. Фрикционный перегрузчик 11 состоит иэ двух вертикально расположенных бесконечных 40 цепей 20 с шарнирно закрепленными на них несущими кронштейнами 21 и четырех звездочек 22, для синхронности перемещения цепей верхнйе две звездочки жестко связаны валом 23 и снаб жены фрикционными сухарями 24, тормозящими вращения звездочек при поступлении трубы на кронштейны 21.Работа установки заключается в следующем. 50Труба 8 по рольгангу 1 подается к установке для окраски труб с помощью сбрасывателя 2 и наклонного транспортирующего лотка 3. Перекатываясь по лотку, труба...

Номер патента: 656021

Опубликовано: 05.04.1979

Авторы: Аязян, Давыдов, Пуховский, Раутенштейн

МПК: G05B 11/50

Метки: интегральный, пневматический, регулятор

...близким техническим решением к данному является пневматический интегральный регулятор, содержащий интегратор, включающий элементсравнения с дросселем и емкостьюв обратной связи, связанный с входными каналами регулятора, блок формирования Функции переключения, выход которого подключен к управляющейкамере реле 21.Оба эти ус Учить лучшее ктехнслогическ изобре динамич ятора. остигае уляторе емкост ты реле трсйства позволяют полачество регулированияих параметров по сравнению с линейным интегральным регулирующим устройством, но в целом рядеслучаев этого улучшения оказываетсянедостаточно,Целью настоящего тенияявляется улучшение ескиххарактеристик регулУказанная цель д тся тем,что в известном рег установлена дополнительная ь, подключенная через...

Номер патента: 655804

Опубликовано: 05.04.1979

Авторы: Айзбеков, Бройде, Дав, Давыдов, Марков, Теряев, Фалалеев, Хромец

МПК: E04H 1/12

Метки: железобетонного, здания, сборного, секция

...фных осей шарниров 4 и подвешены кплите 2 перекрытия, образуя компактныйпакет.Наружные и внутренние поверхностиплиты перекрытия и стеновых панелей25полностью отделаны на заводе,Монтаж здания из пространственныхсекций ведут следующим образом. Прибывшую на монтажную плошадку сложенную секцию 1 поднимают краном, приэтом стеновые панели 3 нод действиемсобственного веса йринимают вертикаль-ное положение и секцию 1 устанавдиввют на фундамент. После этого ставятподкосы 5. По окончании монтажа всехсекций устанавливают панели торцов,производят заделку горизонтальных и вертикальных стыков между секциями.Шарнир 4, объединяющий плиту перекрытия 2 и стеновые панели 3 в одинмонтажный элемент, выполнен таким образом, что вертикальную нагрузку от плиты...

Номер патента: 654761

Опубликовано: 30.03.1979

Авторы: Давыдов, Собенников

МПК: E02D 27/44

Метки: монтажа, оборудования

...выверку положения плиты с помощью шпилек, а оборудование устанавливают на фундаментную плиту, причем после бетонирования тела фундамента верхние концы шпилек расплавляют, заполняя раззенкованную часть отверстий в плите расплавленным металлом,На фиг. 1 бражена установленная фундаментная та; на фиг. 2 - деталь А на фиг. 1.Способ монтажа оборудования включает в себя подготовку основания 1, установку оборудования с анкерными болтами (не показано) с последующей выверкой положения оборудования и бетонированием тела фундамента 2, причем перед установкой оборудования осуществляют монтаж фун. даментной плиты 3. Перед установкой пли ты 3 в ней образуют резьбовые отверстия 4 с раззенкованной верхней частью 5 и вворачивают в них шпильки 6 до...

Номер патента: 654760

Опубликовано: 30.03.1979

Авторы: Алабушин, Давыдов

МПК: E02D 27/44

Метки: крепления, оборудования, фундаменту

...втулки.На чертеже показано предлагаемое устройство для крепления оборудования к фундаменту, разрез.Устройство для крепления оборудования1 к фундаменту 2 содержит размещенные в фундаменте 2 анкерный болт 3 и объемлющую его втулку 4 из резины или другого упругого материала. Оно снабжено опорной гайкой 5 квадратного сечения, размещенной на нижнем конце анкерного болта 3 внутри упругой втулки 4, и стальноц шайбой 6, установленной на верхнем торце упругой втулки 4. При этом нижний торец 7 опорной гайки 5 может быть размещен заподлицо с нижним торцом 8 упругой втулки 4.Принцип работы устройства для крепления оборудования к фундаменту заключается в следующем.После установки оборудования 1 анкерный болт 3 завинчивают в опорную гайку 5,...

Номер патента: 654531

Опубликовано: 30.03.1979

Авторы: Гапонов, Голанд, Давыдов, Иванов, Токман, Фельдмарк

МПК: B66C 1/66

Метки: захватное, контейнеров

...талрепы 21. Несущая рама 1 снабжена тросами 22 подвески ее на крюк крана, и на ней установлены направляющие 23 для наводки на контейнер с возможностью перемещения в вертикальном направлении,Для контроля за положением головок 4 параллельно им на шкивах 5 установлены сигнальные планки 24,На верхней части штока 8 установлен предохранительный элемент 25 для воздействия на цепь управления механизмом подъема крана.Предохранительный элемент 25 содержит цилиндр 26, внутри которого размещен подпружиненный поршень 27 с пружиной 28, причем на внутренней поверхности цилиндра 26 и внешней поверхности поршня 27 установлены контактные пластины 29, включенные в цепь управления краном.Гибкая тяга 17 снабжена предохранительным разрывным звеном 30,...

Номер патента: 654450

Опубликовано: 30.03.1979

Авторы: Давыдов, Смирнов, Шанаурин

МПК: B30B 15/32

Метки: блока, выталкивания, заготовок, пресса, штампового

...дополнительным упором, а также установленным на толкателе соосно ссоном ограничителем, при этом в регумом упоре выполнено охватываюгцее заку глухое центральное отверстие.На фиг. 1 показано устройство,5 вйд; на фиг. 2 - разрез А-А на фна фиг. 3 - то же, при выталкиванготовки.Устройство содержит регулируемы1, закрепленный на ползуне 2, смонтином в направляющих станины 3 пСоосно с регулируемым упором 1 на с3 закреплен дополнительный упор 4.654450 4Формула изобретения Составитель И. Фельдбл Техред О. Луговая Тираж 8 7П И Государственного ком итетапо делам изббретений и отк Москва, Ж, Раушская нППГ Патент, г. Ужгород, ул Редактор Т.МорозоваЗа каз 2241/1ЦНИИ Корректор И. МускаПодписноеСССРытийб., д. 4/5Проектная, 4 1130лиал 3После поворота...
