B29D 30/38 — прокладки из текстильных материалов, например слои из корда или ткани, для покрышек; обработка вставок до сборки покрышек

Машина для изготовления резиновых шин со шнурками

Загрузка...

Номер патента: 1409

Опубликовано: 30.06.1926

Автор: Дебор

МПК: B29D 30/38

Метки: резиновых, шин, шнурками

...двух роликов преследует ту цель, чтобы барабан мог приводиться во вращение в одном направлении и непосредственно вслед за этим в другом направлении без отведения назад направляющего приспособления. Шнур сматывается с катушки , допускающей торможение, и проходит, подвергаясь точному регулированию натяжения, вокруг роликов Я, поддержки (/г) к сосуду , содержащему растворрезины или жидкость для увлажения прорезиненного шнура, а за тем, огибая дальнейшие ролики (г),подводится к каретке (г), захватываетсяроликами (Р, 1) ножа и втягивается с требуемымы натяжением в борозду рези нового слоя, прорезанную нагретымножом,Вместо проведения шнура через ра створ резины, шнур можно предвари 1 тельно пропитывать резиной, В этом) случае, резиновая...

Машина для диагональной резки прорезиненного корда и других тканевых материалов

Загрузка...

Номер патента: 64393

Опубликовано: 01.01.1945

Авторы: Ройзенбурд, Соболев, Трубников

МПК: B29B 11/02, B29D 30/38

Метки: диагональной, других, корда, прорезиненного, резки, тканьевых

...между барабанами, Барабан 5 имеет привод от электромотора постоянного тока и сообщает ленте корда скорость движения, синхронную свыходной скоростью корда из каландра. Барабан 6 с ножами приводится во вращение посредством зубчатой передачи от барабана 5, Нож представляет собой вырезанную по дуге большого радиуса полосу высококачественной стали толщиной 1,5 мм, которая запрессовывывается на ребро в профрезерованную на корпусе барабана спиральную канавку.Между режущей поверхностью ножей и гладким барабаном устанавливается небольшой зазор, во избежание быстроо износа ножей и повреждения гладкого барабана. Благодаря этому нижний слой резины недорезаетгя, однако, отрезанная полоса корда легко отрывается отборочным транспортером 7, имеющим...

Способ соединения концов рулонов корда

Загрузка...

Номер патента: 96915

Опубликовано: 01.01.1954

Авторы: Кашин, Москалев, Парфенов, Сусляков

МПК: B29C 35/02, B29C 65/50, B29C 65/62 ...

Метки: концов, корда, рулонов, соединения

...полоскаоыстровулк Прслм ет орстеи 1. С,исб сослиис н(ГВ корла, о тл и ч а Чт, С ЦСЛсао УМСИ корля ирн рад(ре,ц(гв перел кяланлроИ(5 КОНЦОВ РУс)0- юшийся тем,ШГНИ(Я О . ОЛОВ соелииение коп- ВЯНИСМ ИРОИЗВОотличающийся п,тем, что утсм сшиба по чтоиия сио йс я те сзниваи ншцы рмг)онов соеЛииян)вяиия или с леивания,я ко 1) пист 5 и)гсс Время ири ря(.крос ИРРСЗИИСИ(Н)ГК 01 ЗЛс ИОЧ УГс(О.с Иа ннгн)с, сослииеиие концов рутин(ов исрсл Оорсзикой ироизволится гн)перечным швм, чт вызывает значиг(л)и(ые откол. прорезиненного корл 1,2 в 1,4", при иримсисиии руло)н)в крля л,и(нон) 180 л).Прслг(ягс(смыи спо(.00 извон)яст)свини(т Ог.;ол. нор,гя ири раскрое ,О, н И ССТОИТ В Тот(, )ТО СЕЛИИЕН И (сн ИВ Р с ЛОИОВ КОРЛс( НСР(.Л 00- РСЗИИ(ЕОИ...

Устройство для ширения корда

Загрузка...

Номер патента: 134009

Опубликовано: 01.01.1960

Авторы: Клычников, Лейдер, Тихомиров

МПК: B29D 30/38, B29D 30/44

Метки: корда, ширения

...и дает возможность постоянн;го контакта роликов 17 кареток с кромками покрытого резиной корд(. Д пчцк ) снаожс и дсмпфер) 1(, ц)епятствуоп(им лтчпк) реагировать134009на кратковременные внезапные изменения гцирины корда, связанные, например, с прохождением его участков, имеющих шов, и пр, Основа ние, на котором установлен 1 юлик 16, механически связан через рычаг 19 с сердечником катушки 4. Датчик регулятора 1 устанавливают против деления шкалы, соответств юшего получению желаемой ши. рины корда. В том случае, когда ширина корда отличается от заданной величины, каретки 12 и 13 сближаются ,или расходятся), увеличивая или выбирая компенсационную пет.по троса 15, вследствие чего ролик 16 датчика перемешается, изменяя положение сердечника...

Устройство для ширения шинного корда

Загрузка...

Номер патента: 136538

Опубликовано: 01.01.1961

Автор: Гольберг

МПК: B29D 30/38, B29D 30/44

Метки: корда, шинного, ширения

...кордного полотна и повышение качества каландрирования за счет интенсивности ширения и получения равномерных зазоров между нитями.На фиг. 1 изображена схема дуги с регулируемым радиусом крп. визны; на фиг. 2 - разрез по А-А на фиг. 1.Конструкция устройства для ширения шинного корда состоит из стального, изогнутого по дуге, круглого стержня 1, содержащего шарнирно закрепленные между собою роликовые звенья 2, которые, через шариковый подшипник о и ролики 4 бочкообразной формы, соединены общей эластичной резиновой рубашкой 5. Концевые звенья 6 (цапфы), выступающие за пределы рубашки, шарнирно связаны с гайками-полз- нами 7, закрепленными на подвижных, регулируемых ходовым винтом о, панелях 9.%Подвижные панели,.перемещаемые по направляющим...

Способ изготовления велошин

Загрузка...

Номер патента: 142020

Опубликовано: 01.01.1961

Автор: Еремин

МПК: B29D 30/06, B29D 30/38

Метки: велошин

...(велотреда), вытходящая из раскаточной стойки 2 и протекторная лента, выходящая из шприц-машины 3, дублируются на прокаточном устройстве 4.Дублированная лента протектор-корд разрезается ножом резательного устройства на отрезки определенной длины, которые после вылежки поступают на сборку к сборочным станкам Б.Процессы Формирования и вулканизации однослойных велошин с меридиональным расположением нитей корда в каркасе аналогичны существующим.Новым в предложенном способе по сравнению с известным способом изготовления велошин с расположением нитей корда в каркасе под углом является предварительное дублирование велоткани с протекторной лентой, а также сборка уже сдублированного материала, что значительно упрощает сборку велопокрышек, в...

Устройство для питания обрезиненными тканями конфекционных станков при изготовлении автопокрышек

Загрузка...

Номер патента: 150227

Опубликовано: 01.01.1962

Авторы: Ефимов, Леонов, Салман, Слонимский, Тихомиров, Торгорудер

МПК: B29D 30/26, B29D 30/38

Метки: автопокрышек, изготовлении, конфекционных, обрезиненными, питания, станков, тканями

...пег,едачиНа фиг, 1 схематически изображена каретка устройства, вид в двух проекциях; на фиг. 2 - питатель раскроенным кордом; на фиг. 3 - приспособление для закатки раскроенным кордом.150227каретки ставятся с двух сторон от станины П питателя и при необходимости передвижением питателя поочередно совмещаются с барабаном конфекционного станка. При отборе обрезиненной ткани с кареток при помощи компенсаторного включателя автоматически включается привод,питателя, вращающий приводной барабан 7 каретки, при этом прокладка, разматываясь, освобождает обрезиненную ткань, поступающую через систему роликов на барабан конфекционного станка.По заключению Научно-исследовательского института шинной промышленности предлагаемое устройство...

162956

Загрузка...

Номер патента: 162956

Опубликовано: 01.01.1964

МПК: B29C 65/72, B29D 30/38

Метки: 162956

...3 через систему передач 17 и две обгонные муфты. Валик 1 З вращаетсяс линейной скоростью, равной скорости хода кареток 4. Валик 18 предназначен для подачи стыкованных полотен на последующие технологические операции (закатку, каландрирование и др.).Первая полоса раскроенного обрезиненного полотна подается в полуавтомат вручную, вся работа по стыковке и отбору полотна производится в автоматическом цикле. Каретки 4 с помощью следящих головок 9 точно фиксируют рамки с присосами б относительно кромок 10, При подаче сжатого воздуха в верхнюю полость пневмоциличдров 7 рамки с присосами опускаются до обрезиненного полотна. К присосам рамки, находящейся на чертеже слева, подается вакуум, а к присосам рамки справа - сжатый воздух. Он проходит...

Устройство для стыковки обрезиненного полотна

Загрузка...

Номер патента: 193049

Опубликовано: 01.01.1967

Авторы: Скорский, Скорына, Чса

МПК: B29C 65/72, B29D 30/38

Метки: обрезиненного, полотна, стыковки

...содержит смонтированные на одной раме 1 верхнюю 2 и нпжшою 3 тележки, оборудованные механизмом 4 перемещения, раками 5 для переноса листов 6 и механизмами 7 подъема, поворота и опускашя рамок. Рамки имеют несущие планки 8, которые спабзкены па концах подвихкнымп, а в средней части неподв 15 кными приспособлениями 9 для прпклейки и отрыва листов,Приспособление 9 выполнено пз трубы 10, например алюминиевой, скреплепнои шшлысой 11 с другой трубой 12, несущей Т-образную планку 15, конец которой снабжен клеевым материалом 14. Устройство работает следующим образом. Лист 6 подходит под рамку 5 тележки 2, транспортер 15 останавливается, рамка 5 опускается вниз, приклеивает лист 6, поднимается с пиы вверх и перемещается на тележке 2 из...

Устройство для автоматической стыковки и отбора раскроенного обрезиненного полотна

Загрузка...

Номер патента: 197150

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Гладченко, Губенков, Кипнис, Конструкторский, Соколов, Чей

МПК: B29C 65/72, B29D 30/38

Метки: автоматической, обрезиненного, отбора, полотна, раскроенного, стыковки

...источник света 20. Выше планок 7 закреплено фотореле 21. Для обеспечения плавного 5 отбора состыкованных косяков установленопневматическое тормозное устройство 22. Чтобы обеспечить точную центровку кромки корда, подающий транспортер имеет центрирующее приспособление (на чертеже не показа но).1971 оО Предмет изобретения оставитель В. Сычев Редактор Л, Утехина Техред А. А, Камышникова Корректоры: М, П. Ромашова и Е, Н. Гудзоваираж 835 Подписное ний и открытий при Совете Министров СССР тр, пр. Серова, д, 4 аказ 2398/12ЦНИИПИ Комитета по делам изобретМосква, Цен пография, пр. Сапунова,Устройство работает следующим образом.Косяк корда, предварительно сцентрированный по кромке, подается транспортером на пластину 11. На отбирающем...

Станок для изготовления ткани с заданным углом расположения нитей к кромке

Загрузка...

Номер патента: 204557

Опубликовано: 01.01.1967

Автор: Битюков

МПК: B29D 30/38, B29D 30/46

Метки: заданным, кромке, нитей, расположения, станок, ткани, углом

...4 через редуктор 5 и пару зубчатых колес б и 7. Зубчатое колесо 7 закреплено на корпусе ротора 3, На корпусе ротора вдоль оси смонтированы четыре цепных транспортера 8 с пластинами 9, выполненными по форме дуг, образующих наружный цилиндр ротора 3 с продольными щелями, перекрываемыми выступами корпуса ротора 3, что дает возможность прикатывать ткань по всей окружности ротора 3.Пластины 9 транспортеров 8 синхронно перемещаются вдоль корпуса ротора с помощью приводных звездочек 10, вращающихся от конического зубчатого колеса 11 через четыре конические зубчатые передачи 12. Над ротором на рамах станка смонтированы подпружиненный прикаточный ролик 13 и щетка 14 с емкостью 15 для клея.Приспособление для резки заготовки выполнено в...

Устройство для регулировки заданного натяжения рулонного латериала

Загрузка...

Номер патента: 219166

Опубликовано: 01.01.1968

Авторы: Антонов, Аюпов, Жариков, Никонов, Эпимахов

МПК: B29C 70/68, B29D 30/38

Метки: заданного, латериала, натяжения, регулировки, рулонного

...ведущей шестерни 3 с качающимся рычагом 4, на конце которого смонтирован ролик б для натяжения материала б, и ведомой шестерни 7 с кулачком 8. Последний взаимодействует со штоком реле для управления редукционным клапаном 9 силового цилиндра 10, который соединен прц псмощц поворотного рычага 11 ц фрцкццонной муфты 12 сцепления с вращаемым от приводной звездочки Й закаточным барабаном 14.0 Давление в силовых цилиндрах 1 и 10 уста.Заказ 2366/20 Тираж 530 Подп испоЦНИИПИ Коз итета по делай изобретений и открьггий при Совете Министров СССМосква, Центр, пр. Серова, д. 4 ография, пр: Сапуно навливается с помощью редукционных клапанов 15, 9, реле 1 б и манометров 17, 18 и 19.При включении устройства материал б, огибая качающийся натяжной...

Транспортер-перекладчик штучных заготовок

Загрузка...

Номер патента: 244605

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Кипнис, Конструкторский, Леднев, Шилов

МПК: B29D 30/38, B65G 15/00

Метки: заготовок, транспортер-перекладчик, штучных

...2 различного угла реза, состоящим из пдарнирно соединенных с каретками 8 продольных 10 и поперечных 11 тяг, балки 12 с прорезью под пальцы 13 продольных тяг 10, выполненных на концах с компеноационными 14 и направляющими 15 роликами, и привода для поворота балки 12 и, аксиального смещения продольных тяг 10. Привод выполнен, например, в виде маховика 1 б вращения конических шестерен 17 и 18, связанных с винтом 19, шарнирно соединенным с балкой 12, поворотной на оси 20.Механизм возвратно-поступательного перемещения кареток 8 с транспортерными лентами 5 над лентой 21 отборочного транспортера 3 выполнен в виде силовото цилиндра 22 со штоком 23 - зубчатой рейкой, входящей в зацепление с шестерней 24, вращающейся с приводными звездочками 25....

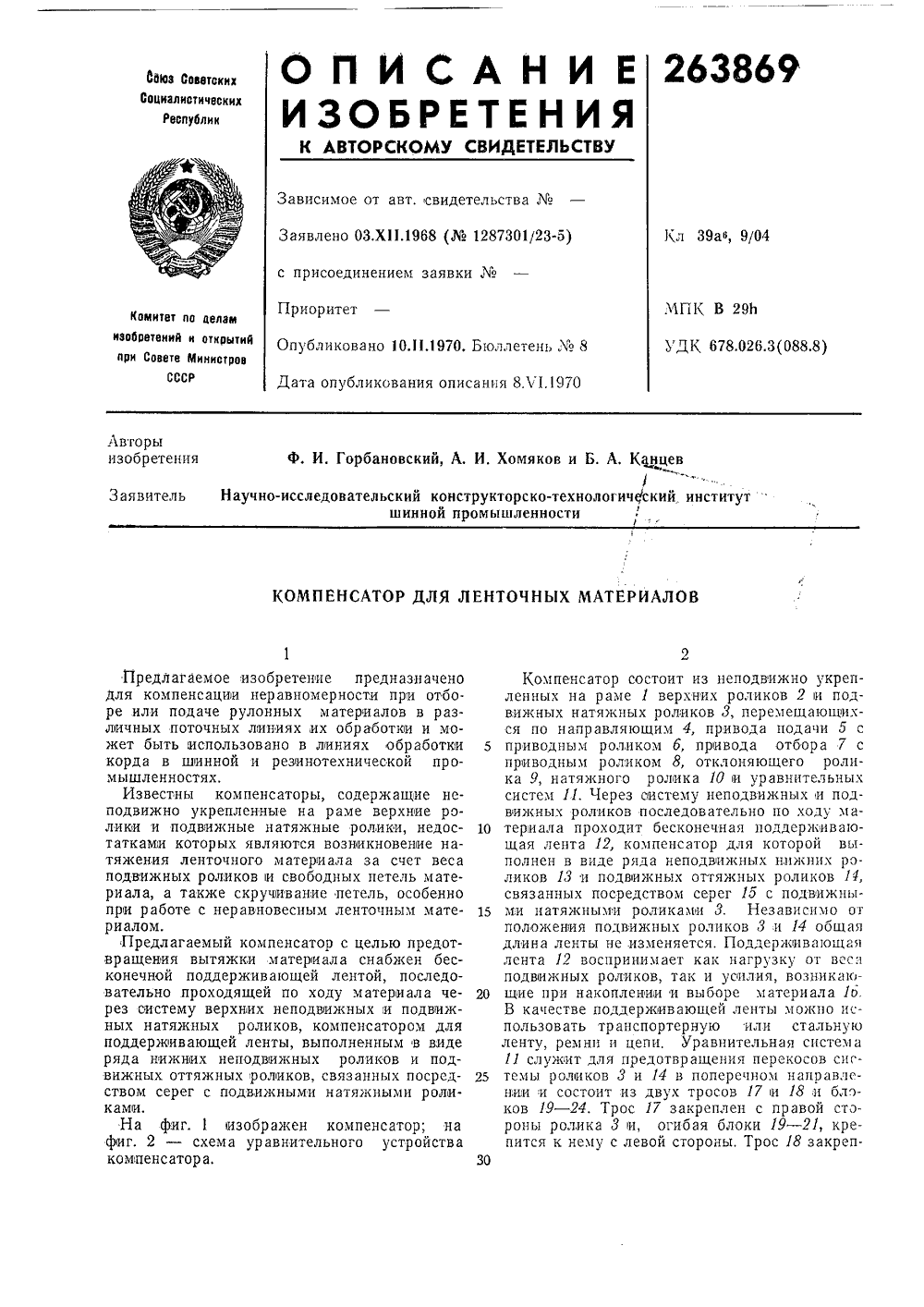

Компенсатор для ленточных материалов

Загрузка...

Номер патента: 263869

Опубликовано: 01.01.1970

Авторы: Горбановский, Хом, Ьцев

МПК: B29C 70/68, B29D 30/38

Метки: компенсатор, ленточных

...компенсаторы, содержащие неподвижно укрепленные на раме верхние ролики и подвижные натяжные ролики, недостатками которых являются возиикновение натяжения ленточного материала за счет веса подвижных роликов и свободных петель материала, а также скручивание петель, особенно при работе с неравновесным ленточным материалом.Предлагаемый компенсатор с целью предотвращения вытяжки материала снабжен бесконечной поддерживающей лентой, последовательно проходящей по ходу матернала через оистему верхиих неподвижных и подвижных натяжных роликов, компенсатором для поддерживающей ленты, выполненным в виде ряда нижних неподвижных роликов и подвижных оттяжных ролликов, связанных посредством серег с подвижными натяжными роликами.На фиг.фиг,...

Станок для закатки в рулон металлокордных

Загрузка...

Номер патента: 281099

Опубликовано: 01.01.1970

Авторы: Новиков, Удальцов

МПК: B29D 30/38

Метки: закатки, металлокордных, рулон, станок

...цилиндрической части насечку тирана напильник, с бортами 8. Диск установлен на валу 4 и подшипниках б, а между бортами диска расположена серповидная часть прижимного рычага б, шарнирно смонтированного на оси 7 станины, причем серповидная часть рычага, обращенная к диску 2, имест насечку типа напильник. На станине расположены фиксатор 8 для регулировки рабочего зазора, нажимной механизм 9 для регулировки прижимного усилия рычага, привод 10 для вращения диска 2, направляющий лоток 11 для подачи ленточных заготовок в зазор, образованный цилиндрической частью диска 2 и серповидной частью прижимного рычага б, и система пуска для включения и выключения станка.Станок работает следующим образом.При включении станка заготовка соответствующего...

Устройство для стыковки и раскроя обрезиненного полотна

Загрузка...

Номер патента: 286208

Опубликовано: 01.01.1970

Авторы: Богданов, Днепропетровский, Зайка, Петрашкевич, Стовбун

МПК: B29C 65/72, B29C 70/68, B29D 30/38 ...

Метки: обрезиненного, полотна, раскроя, стыковки

...в верхнем положении пружинами 10 и 11.К плите б крепятся два фотоэлемента следящей головки 12, один из них работает на освещение, другой - на затемнение. Головка 12 управляет следящим приводом 13, который кин ем атически связан с электромагнитной плитой б. Плита 7, удерживающая кромку обрезиненного полотна, с которым стыкуется полотно, находящееся на транспортере 3, установлена на направляющих и перемещается по ним пневмоцилиндром 14. Отрезной механизм 16 состоит из каретки, на когорой смонтирован дисковый нож 16. Каретка совершает возвратно-поступательное движение вдоль рамы 17 механизма, Механизм отбора 18 со стыкованной и отрезанной полосы содержит двухскоростной привод 19, вращающий валок 20. На валке расположен прижимной...

Устройство для отбора заготовок корда с диагонально резательной машины

Загрузка...

Номер патента: 314663

Опубликовано: 01.01.1971

Авторы: Горбановский, Канцев, Савин, Хом

МПК: B29D 30/38, B29D 30/46, B65H 35/04 ...

Метки: диагонально, заготовок, корда, отбора, резательной

...Стержни 11 в исходном положении лежат во впадинах лотка 2, не мешая подаче на него раскраиваемого материала.Подвижный стол представляет собой сварную конструкцию, на которой в подшипниках 13 установлен вал 14 с жестко укрепленными стержнями 15 и рычагом 1 б, Подвижный стол посредством рычага 17 шарнирно связан с кареткой 18, подвижной вдоль цилиндрической направляющей 19, смонтированной на раме 20. Привод перемещения каретки 18 выполнен в виде кривошипно-шатунного механизма 21, кривошип которого насажен на вал зубчатого колеса 22, взаимодействующего с зубчатой рейкой 23, закрепленной на штоке пневматического цилиндра 24. Возврат каретки 18 в исходное положение осуществляется тросом 25 и пружиной 2 б, Подвижный стол снабжен катками...

Устройство для подачи штучных изделий

Загрузка...

Номер патента: 316574

Опубликовано: 01.01.1971

Авторы: Кипнис, Леднев, Шилов

МПК: B29D 30/38

Метки: подачи, штучных

...др)и Уст 2 новки) со П 1 00)1-РсйОЙ с . е)Р:,(.Пя:О- щс:" кдрстки 8, 9 п)и 110;оц 1 и.:Рцчс) шестсрпо 19, ал 20, риводпыс11:3 Р.омьк 22 ЗВЕЗДОЧКИ С ИатяЖПЬ:МИ уСройссИ 2)и ЛЯ ЦО)3 Я;1 Ы 10 ГО ЗЯЦЕПЛСЦП: Шй", Д Рсйцс шсстер:Сй 19 иреду"мй:реия о;ю:я 2 ) ОЛ ИКОМ.Л)351 точиОЙ укля;к:1 1 ОгОс кор 1 и Обход 33 Ом месте устройства подачи, когда Н)- лосу подают с места отсчета, устройсг; ) (ПЗОЖСПО фото,32 ТИ 110, 26 ООРС1:31;)ии)1 лопческий выбор места о;тяжвд кя;, й и 9 с компенсационными бяр:бяидм:. 1, 6,ОГО;1 ЯТ 131 И ЪОГУГ ОЫ ГЬ С 011 Г".РОВД;1 . С)К:13 Р) Хи И. И 031:Р 1 Сс :й 11;ц бр. б д Д) И 1 И ) РД;)С -И-С01,1)йй,Я ПО ПИЖС 1 ЛОС 1(ОСИ В(.РХН.Х РДП 1:013, СРЦ 1" 1 Е 3. 111. 1)иг )ртсрс:,1. 13 30:с;,)ябо ряс.;)с;1 Х 11 3 РгЬй Гй С...

Линия заготовки слоев корда

Загрузка...

Номер патента: 317544

Опубликовано: 01.01.1971

Авторы: Алфеев, Всесоюзный, Журавлев, Иванов, Ким, Клуфт, Конструкторский, Лузин, Порт, Ройтельман, Соколова

МПК: B29D 30/38

Метки: заготовки, корда, линия, слоев

...промежуточный транспортер 8 и закаточное устройство с отборочным транспортером 9 и каретками 10, Карет кн 10 расположены на замкнутом тяговоморгане 11, рабочая ветвь которого проходит поперек агрегатов по местам выдачи отрезанных мерных заготовок, перемещающем каретки последовательно от одного агрегата к дру гому.Вдоль первого ряда зякаточных устройств установлен второй ряд аналогичных закаточных устройств таким образом, что приемные части из отборочных транспортеров 12 размсгцспы под приемными чястямп Отборочных транспортеров 9. Промежуточные транспортеры 8 выполнены качающимися.Заготовка слоев корда осуществлясгся следующим образом.Корд режется на диагонально-рсзатсльных машинах 1 и поступает па стыковочные транспортеры 2...

Технинескаябивлиотснл

Загрузка...

Номер патента: 326089

Опубликовано: 01.01.1972

Авторы: Абрамов, Гудин, Поль, Тараненко, Торопов, Чабанов

МПК: B29D 30/38, B29D 7/00, B65H 77/00 ...

Метки: технинескаябивлиотснл

...устройстве пружина связана с поворотным рычагом посредством качающейся призмы, установленной в смонтированной с возможностью перемещения вдоль него 20 опоре.На чертеже изображена принципиальная схема устройства.Устройство содержит плавающий контактный ролик 1, связанный тросом 2 с шарнирно 25 закрепленным рычагом 3, и пружину 4, соединенную через трос Б и блок б с натяжным барабаном 7, имеющим привод 8.Пружина соединена с рычагом посредством качающейся призмы 9, установленной в опоре 50 НТОЧНОГО МАТЕРИАЛ 10. Последняя смонтирована на рычаге с возможностью перемещения вдоль него для изменения плеча приложения усилия пружины. Для фиксирования опоры 10 в нужном положении на рычаге имеется болтовое соединение 11,Устройство работает...

Устройство для ширения корда

Загрузка...

Номер патента: 349775

Опубликовано: 01.01.1972

Автор: Уланов

МПК: B29D 30/38, B29D 30/42, D06C 3/06 ...

Метки: корда, ширения

...устройстве распределительвыполнен в виде цилиндрического валика с наружной винтовой нарезкой, а корпус снабжен расположеннывт вдоль образующей цилиндрического валика каналом для подвода ежатого воздух,а,На чертеже покавано предлагаемое устройсяво,в раврезе.Устройство содержит корпус 1 с выходнойщелью 2 и каналом 3 для подвода, сжатого воздуха. В корпусе 1 вдоль щели 2 расположен,поворотный распределительвыполненный .в виде цилиндрического валика 4 с наружной винтовой нарезкой. При работе устройства сжатый воздух подается в канал 3 от управляемого золотника (на чертежах не показаи).Ширание корда осуществляется следующим обравом.При постоянно,вращающемся цилиндричеоком валике 4,в корпус 1 через канал 3 подается сжатый воздух,...

Способ стыковки обрезиненной ткани «внахлест»

Загрузка...

Номер патента: 353501

Опубликовано: 01.01.1972

Авторы: Бов, Богачкова, Зайцева, Микенин, Спивак

МПК: B29D 30/38

Метки: внахлест, обрезиненной, стыковки, ткани

...аопрессовки стыкомку полосы 3. Известны способы стыковки обрезиненной ткани внахлест, включающие последовательную подачу на стыковочный стол полос ткани, сведение их стыкуемых кромок и последующую опрессовку стыка. Сведение стыкуемых кромок полос производят путем подъема стыкуемой кромки последующей полосы и наложения ее на стыкуемую кромку предыдущей,Однако при известном способе стык очень 10 широк (пять - восемь нитей), что приводит к значительному непроизводительному расходу материала.С целью снижения непроизводительных расходов ткани на стык, по предлагаемому спосо бу сведение стыкуемых кромок осуществляют путем поджатия последующей полосы к зафиксированной стыкуемой кромке и предыдущей полосы с образованием гребня из стыкуемых...

Устройство для стыковки закроенных полос корда

Загрузка...

Номер патента: 356162

Опубликовано: 01.01.1972

Авторы: Бов, Иванов, Ким, Красикова, Пинегии, Порт, Спивак, Тихомиров, Щадин

МПК: B29D 30/38, B65H 29/38

Метки: закроенных, корда, полос, стыковки

...полос корда содержит под 3561623пружиненные верхние прижимные планки 25и 27, укрепленные на рычагах 28 и 29, шарнирно закрепленных на стойках 30 и 31 ишарнирно связанных с пневмоцилиндрами 32и 33, шарнирно смонтированными также настойках 30 и 31, Рычаги 28 и 29 посредствомтяг 34 и 35 шарнирно связаны с рычагами 3 би 37, которые снабжены нижними прижимными планками 38 и 39. Рычаги 3 б и 37 шарнирно установлены на рамах 40 и 41 отборочных транспортеров 4 и 5,В исходном положении прижимные планки2 б и 27 расположены выше, а прижимныепланки 38 и 39 - ниже уровня стыковки корда. Предлагаемая конструкция крепления 15прижимных планок на шарнирных рычагах,связанных посредством тяг, при приводе отодного цилиндра обеспечивает планкам разный...

Линия заготовки слоев каркаса пневлатических

Загрузка...

Номер патента: 383618

Опубликовано: 01.01.1973

Авторы: Андреев, Двор, Татарин

МПК: B29D 30/38

Метки: заготовки, каркаса, линия, пневлатических, слоев

...к угловолт 1 транспортеру 10. Ниже трацспор 20 гера 10 и соосцо с цим установлен второй угловой транспортер 11 со скосом в п,ротивоположную от последнего сторону. Скос у транспортеров 10 ц 11 выполнен под углом 45.В рабочей зоне под угловыми транспортера 25 мц размещены один под другим подающие реверсивные транспортеры 12 и 13, причем верхциц транстортер 12 выполнен короче ниакцего 13. С дву сторон по концам подающих транспортеров расположены пцтатели 14 сборочных 30 станков 15.Линия работает следующим образом.Обрезиненный кокард,расстраивается на машине 1 на косяки с заданным углом раскроя, которые затем стыкуются устройством 2 в полосу 16, длина которой соответствует емкости бобин питателей 14, Полоса 16 подается к последующим...

Устройство для выравнивания кромок ленточного материала

Загрузка...

Номер патента: 388905

Опубликовано: 01.01.1973

Авторы: Авторы, Бов, Железн, Лопаткина, Самохин, Сахаров, Сизов

МПК: B29D 30/38, B65H 23/26

Метки: выравнивания, кромок, ленточного

...на полувалах 11 и 12, связанных с дифференциалом 13. На корпусе 14 дифференциала 13 жестко закреплено зубчатое колесо 15, зацепляющееся с шестерней 1 б, установленной на выходном валу редуктора 17, входной вал которого соединен с электродвигателем 18. По. лувалы 11, 12 и корпус 14 дифференциала 13 установлены в опорах 19 и 20 полукорпусов 21 и 22. На полукорпусах 21 и 22 закреплены неподвижные детали электромагнитных муфт 23 и 24, а на полувалах 11 и 12 - вращающиеся детали тех же электромагнитных муфт,Полукорпуса 21 и 22 посредством рычага 25 соединены со штоком 2 б пневмоцилиндра 27, Ось 28 вращения рычага 25 совпадает с осью вращения шестерни 1 б.Работает устройство следующим образом.Ленточный материал 3 подается на стол 1,...

402475

Загрузка...

Номер патента: 402475

Опубликовано: 01.01.1973

МПК: B29D 30/38, B65H 45/08

Метки: 402475

...передачи 8 с электродвигателем 9. На раме 5 размещен короб 10 с перфорированной верхней плитой 11, установленный с возможностью поворота в вертикальной пло скости, посредством привода 12 до взаимодействия с несущей поверхностью роликов б.Короб 10 снабжен системой воздуховодовдля соединения с источником избыточного давления или вакуума, Ограничитель 13 слу жит для,выравнивания кромки складываемойполосы 14 обрезиненного материала и регулирования ширины перегиба. Для управления электродвигателем 9 используют фотодатчцки 15.15 Устройство работает следующим образом.транспортируемая ленточным конвейером 1мерная полоса 14 обрезиненного материала подается на механизм складывания 2. В период перемещения мерной полосы по роли кам б короб 10...

403572

Загрузка...

Номер патента: 403572

Опубликовано: 01.01.1973

МПК: B29D 30/38

Метки: 403572

...дублирующим роликом к материалу и закатку прокладки на вращающуюся закаточную бобину.Для предотвращения дублирования прослойки с прокладкой при раскатке с питающей бобины прижимным роликом фрикционного привода и сокрашения количества приводов предлагается закаточную бобину вращать от движущегося материала путем огибания ее и дублирующего ролика прокладкой с прослойкой с последующей намоткой обегающей с дублирующего ролика ветви прокладки и закаточную бобину под набегающую с питающей бобины ветвь прокладки с прослойкой,Предлагаемый спосо 5 поясняется чертеком.Ре о 15 20 25 30 щемуся материалу 6. Сбегающую с ду щего ролика ветвь 7 прокладки запра на закаточную бобину под набегающу ающей бобины ветвь прокладки с пр ой,и движении материала...

Устройство для закатки и раскатки ленточного материала

Загрузка...

Номер патента: 405740

Опубликовано: 01.01.1973

МПК: B29D 30/38, B65H 16/06

Метки: закатки, ленточного, раскатки

...ры 1 ажну 1 осистему 13 от пневмоцилиндров 14. Ры 1 ажпая система 13 выполнена таким образом,чтобы при малых размерах пневмоцилиндров14 обеспечить достаточные усилия зажимабобин и не допустить во время работы обратного отхода головок. Бобины 6 получают вращение от привода, состоящего из электродвигателя 16, релуктора 16, муфты 17 и тормоза 18 через головку 7.В головке 7 на подшипниках качения укреплен цептрирующий конус 19, который посредством подвижного шлицевого сослпненпя связан с муфтой 16 привода вращения бобины 6 и с кулачковой полумуфтой 20, Вза 11 мо.40574 О Рпг 1 действующей с полумуфтой 21, укрепленной в бобине 5.Бобрины 5 и 6 одинаковы по конструкции, что обеспечивает их взаимозаменяемость и установку на станок в любом...

Устройство для поперечного смещения

Загрузка...

Номер патента: 407749

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B29D 29/00, B29D 30/38, B65H 23/02 ...

Метки: поперечного, смещения

...20перпендикулярное образующей барабана,Вследствие чего происходит сме;цецие ма 1 е.риала поверхности барабана, вь.зывающеенеравномерную деформацию материала поширине и снижающее точность центрнрования материала.Цель изобретения - предотвращение поперечного перемещения материала по барабану.Это достигается тем, что на поверхности барабана смонтированы свободно вращающиеся З 0 ролишки, оси которых расположены кулярно образующей барабана.На фиг, 1 схематически изображ лагаемое устройство; на фиг, 2 - роликами; на фиг, 3 - разрез по фиг, 2.Предлагаемое устройство содерж но вращающийся на оси 1 бараба верхности которого смонтированы вращающиеся ролики 3, оси которь жены перпендикулярно образующеОсь 1 посредством шарнирно зак на ней...

Способ заготовки деталей покрышек

Загрузка...

Номер патента: 366979

Опубликовано: 01.01.1973

Автор: Двор

МПК: B29D 30/06, B29D 30/38

Метки: заготовки, покрышек

...относительно другой до получения заданной ширины.Для получения деталей с разным углом раскроя мерные полосы перед стыковкой переворачивают.На фиг. 1 даоследовательность операций заготовки д по предлагаемому способу; на фиг. 2 - ченная деталь.Предлагаемый способ заготовки деталейпокрышек, например брекера, осуществляют следующим образом.Предварительно режут корлное полотно накосяки 1 и стыкуют их в ленту 2 с заданным расположением нитей основы, Ленту подаюг 10 в компеисатор 3, затем ее центрируют и полают вниз через отмеривающее устройство 4 к,режущему устройству 5, которое ее раскраивает на мерные полосы б с одинаковым углом раскроя. Мерные полосы по наклонной 15 направляющей поступают на реверсивныйтранспортер 7, при перемещении...
