Номер патента: 896397

Опубликовано: 07.01.1982

Авторы: Аверьянов, Беклемишев, Горбунов, Грибков, Шапиро

МПК: G01B 11/16

Метки: деформаций, скорости

...по ходу светового пучка полупрозрачное зеркало 2, оптический гетеродинный фотоприемник 3, измерительную схему 4, оптическую линию задержки отраженного пучка, выполненную в виде двух свето-делителей 5 и 6 и оборотной призмы 7 между ними, установленных по ходу све. тового пучка перед фотоприемником 3.896397 Составитель Н. УжовРедактор И. Юрковецкий Техред М.Тепер Корректор М, Дем 26 Тираж 613 НИИПИ Государственного по делам изобретений и 13035, Москва, Ж, аказ 1167 Подписноеомитета СССРткрытийаушская наб., д, 4/5 иал ППП "Патент", г, Ужгород, ул. Проектная,Устройство работает следующим образрм.Световой пучок от источника 1 когеренвного излучения проходит через полупроэрачное: зеркало 2 и попадает на объект 8, отраженное...

Номер патента: 895913

Опубликовано: 07.01.1982

Авторы: Аверьянов, Борисов, Дзюбенко, Зворыгин, Лебедев, Файнер, Фролов

МПК: B66D 5/24

Метки: лебедки, скреперной, тормозное

...При этом плавающая подпружиненная стойка 9 На фиг. 1 изображено тормозное уст- ф ройство скреперной лебедки, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг, 3 - то же, вид с торца.(54) ТОРМОЗНОЕ УСТРОИСТВО СКРЕПЕРНОИ ЛЕБЕДКИ8959 пружиной 12 прижата вниз от опорной плиты 13 и усилием этой пружины штоки толкателей 7 также спущены вниз.При дистанционном включении одного из толкателей 7 нажимной рычаг 6 наклоняется в противоположную сторону на стой ке 11 и через регулируемую стяжку 10 тормозной рычаг 5 воздействует на тормозной элемент 4, который зажимает тормозной шкив 3, барабан 2 наматывает канат, сматывая его с противоположного, связанного1 О концами. Второй шкив 3 расторможен синхронизирующим рычагом 8; середина рычага поднята на...

Номер патента: 894576

Опубликовано: 30.12.1981

Авторы: Аверьянов, Алексеев, Гельман, Малиновкин, Шутяев

МПК: G01R 13/22

Метки: однократных, сигналов, стробоскопический, электрических

...которого вызвал запуск генератора 8 пилообразногонапряжения, а также код с соответствующего выхода генератора 10 ступенчатого напряжения. Код генератора 10 указывает установленный уровень ступенча-.того напряжения и тем самым позволяетопределить временную задержку стробимпульса относительно синхросигнала, которым был запущен генератор 8.Задержка зайуска АЦП 14 блоком 13временной задержки необходима для установления уровней напряжения в расширителях 4 сигналов, АЦП 14 является многоканальным и его быстродействие выбирают исходя из временных соотношенийпреобразуемого сигнала и рециркулятора2 с отводами.После регистрации кодов блоком 15сигналом конца регистрации этого блокадеблокируется ключ 11 и процесс повторяется аналогично описанному...

Номер патента: 893444

Опубликовано: 30.12.1981

Авторы: Аверьянов, Горбач, Морошек, Тимофеев

МПК: B23K 9/10

Метки: величины, дистанционной, сварочного, установки

...выносного регистрирующего блока 25 имеет непосредственную электрическую связь с исполнительным блоком 3 через его нормально открытый контакт 7 и первый контакт первого контактного поля 6,Перед выполнением сварки или установки необходимой величины сварочного тока подается питание на трансформатор 22.При этом включается реле 15 времени и контактом 16 разрывает цепь питания катушки реле 13 шагового перемещения, а контактом 17 включает контактор 18, который контактом 19 замыкает сварочную цепь.Для нормальной работы выносного регистрирующего блока 25 напряжение его срабатывания выбрано в 1,3 - 1,5 раза большим, чем напряжение холостого хода источника 1 питания сварочной дуги. В связи с этим регистрирующий блок 25 от сварочного...

Номер патента: 891968

Опубликовано: 23.12.1981

Авторы: Аверьянов, Дзюбенко, Зворыгин, Файнер

МПК: E21F 13/08

Метки: забое, конвейер, скребковый, транспортировки, угля, щитовом

...тем, что консольныескребки дополнительно снабжены боковыми упорами, симметрично расположеннымиотносительно центральной оси скребка науровне горизонтальных звеньев цепи досоприкосновения с ними.На фиг. 1 изображен торец конвейерасо скребками, план; на фиг. 2 - скребок,вид сбоку; на фиг. 3 - то же, вид спереди.Скребковый конвейер содержит рабочийорган, выполненный в виде приводной цепи из вертикальных 1 и горизонтальных 2звеньев, и скребков 3 с соединительнымискобами 4 во втулках 5 и упорами 6. Упоры 6 размещены по высоте на уровне зве 1 ньев 2 и разнесены между собой на двашага симметрично центра скребка. Диаметр упора равен диаметру втулок 5.Скребок конвейера работает следующимобразом,При транспортировке крупных кусков20 угля и...

Номер патента: 885366

Опубликовано: 30.11.1981

Авторы: Аверьянов, Меркурьев

МПК: C25D 11/02

Метки: анодирования, металлов

...конфигурации.Это достигается тем, что анодирование ведут при давлении кислородсодержащей смеси газов над поверхностью раствора от 2000 до 40000 Па.Тогда, согласно закону Пашена,уменьшается формирующее напряжение,необходимое для поддержания раэря Одов в межэлектродном промежутке. Приэтом появляется возможность увеличивать расстояние между электродамибез значительного увеличения формирующего напряжения и получать более 1 Зоднородные по толщине оксидные пленки на деталях сложной конфигурации,так как уменьшается разность расстояний в процентном отношении между катодами и различными точками анодируемого изделия,АноДирование осуществляют следующим образом.Окисляемый образец в каждом конкретном случае помещается на такое дже расстояние...

Номер патента: 883971

Опубликовано: 23.11.1981

Авторы: Аверьянов, Сафронова, Уздовский

МПК: G11C 11/14

Метки: записи, изображения

...чертеже показано предлагаемое устройство для записи изображения,Устройство содержит подложку 1,на которую нанесен магниточувствительный слой 2 с осью легкого намагничивания, перпендикулярной плоскости пленки, два электрода 3, нагрузочный элемент 4, источник 5 импульсного питания, а также источник 6 постоянного магнитного поля, шины 7 и 8импульсного питания,714ких магнитных доменов, или напряжением, подаваемым с импульсного источника питания.Записанное изображение можно наблюдать в видимой области спектра в линейно поляризованном свете.Изображение из цилиндрических магнитных доменов соответствует регистрируемому изображению до размеров двух-трех доменов.Предлагаемое изобретение существенно упрощает устройство для записи изображения...

Номер патента: 882517

Опубликовано: 23.11.1981

Авторы: Аверьянов, Жаринов, Королев, Куликов, Макаров, Синякин

МПК: A61B 17/00, A61B 17/12

Метки: атеросклероза, лечения, сосудов, хирургического

...вне операционного поля. Хирургв это время выполняет лапаротомию,осуществляет доступ к брюшной аорте,обследует состояние подвздошных сосудов. В передней поверхности брюшнойаорты после прекращения кровотокавыкраивают отверстие размером 2-3 смв диаметре и в него вшивают заплатуиэ твердой мозговой оболочки, в которую вшита аутовена. При выкраиваниилоскута твердой мозговой оболочки размеры последней выбирают любые, чтопозволяет легко вшнть заплату в отверстие в аорте, несмотря на различные атеросклеротические процессы встенке аорты, и ее толщина не затрудняет выполнение этого анастомоза. Все882517 Формула изобретения Составитель Ю, Алмазов Редактор В. Иванова Техред З.фанта Корректор М ДемчикЗаказ 10028/5 Тираж 690 Подписное...

Номер патента: 877732

Опубликовано: 30.10.1981

Авторы: Авдошин, Аверьянов, Давыдович, Ефименок

МПК: H02K 41/06

Метки: волновой, торцовый, электродвигатель

...что упругий элемент выполнен в виде круглой пластины с кольцевымгофром и радиальными прорезями по внешнему контуру.На фиг.1 изображен электродвигатель продольный разрез; на фиг.2 вид А на фиг."1,Изобретение реализовано в конструк ции встраиваемого электродвигателя. Статор электродвигателя содержит кольцевой сердечник 1 с торцовыми полюсами, установленный в немагнитном кожухе 2. Кожух с сердечником установлен неподвижно в жестком зубчатом колесе 3 волновой передачи. На зубчатом колесе 3 и статоре имеются пазы, в которые установлены катушки 4 обмотки статора. Статор крепится к корпусу объекта 5 винтами 6.Ротор представляет собой набранный из круглых гибких листов магнитопровод 7. Зубчатое гибкое колесо 8 и круглая пластина 9 с...

Номер патента: 875436

Опубликовано: 23.10.1981

Авторы: Аверьянов, Курлап

МПК: G09B 9/00

Метки: горок, железнодорожных, операторов, сортировочных, тренажер

...образом в блоке 3 исполнения программы фиксируются действия обучаемого на пульте 1 по уп. раВлению стрелками, где они сравниваются с действиями системы ГАЦ ( данные о работе ГАЦ поступают в блок 3 После подсчета оценки эа выполнен" ную работу вычислитель б оценки выдает ее на индикатор 7 оценки, откуда",она воспринимается как обучаемым так. и инструктором,На более поздних стадиях обучения,после освоения обучаемым навыков работы по управлению замедлителями истрелками, инструктор имеет возможность усложнить процесс обучения,передав на тренажер управление несколькими объектами. Для этого онсо своего пульта 10 выдает соответствующую команду в блоки 11 формирования приоритета команд управлениязамедлителями и стрелками 12, а...

Номер патента: 875131

Опубликовано: 23.10.1981

Авторы: Аверьянов, Ефименок, Прозоров

МПК: F16H 1/00

Метки: волновая, передача

...8, зак-"репленный на гибком зубчатом колесе359, которое образует волновую парусовместно с ведомым жестким колесом10, закрепленным на выходном валу 11,вращающемся в подшипниках 12, установленных в корпусе 13. Сердечник 5,40магнит 7 и магнитопровод 6 закреплен в немагнитном щите 14, в которомтакже образованы гнезда для подшипников 2.Сердечник 5 ( фиг.2) может быть выполнен в виде пакета кольцевых маг 45нитомягких пластин, в котором для увеличения магнитного сопротивления вокружном направлении выполнены радиальные прорези 15.Возможно также выполнение сердечника 5 в виде набора радиально расположенных в окружном направлении магнитомягких прямоугольных пластин 16.Края 7 пластин 16, обращенные .к гибкому колесу 9, расположены равномерно по...

Номер патента: 874691

Опубликовано: 23.10.1981

Авторы: Аверьянов, Бушнев, Волошина, Дымченко, Захватов, Кулаков, Тольский, Фролов, Фролова, Юкса

МПК: C04B 1/02

Метки: стали, шлакообразующего

...Корректор Н.Стец Заказ 9246/40Тираж 663 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород,.ул. Проектная, 4 После прогрева шлакообразующих материалов полученную смесь разливают в формы и после эатвердевания получают куски шлакообразующего материала.Применение дробленной извести до Фракции больше 1 мм приводит к снижению реакционной способности шлако(обраэующего материала. Использований дробленной извести до фракции меньше 0,01 мм экономически нецелесообразно, так как увеличивает затраты при ее 10 дроблении.Температурный предел прогрева шлакообразующей шихты выбран из условия получения наилучшей ее реакционной способности. Прогрев...

Номер патента: 872986

Опубликовано: 15.10.1981

Авторы: Аверьянов, Алексеев, Гельман

МПК: G01K 17/00

Метки: калориметрическое

...во всемсечении пучка и тем самым уменьшитьпогрешность, вызванную расходимостьюпучка излучения.После установления температурычастиц 7(это время выдерживается блоком управления) блок 19 коммутациипо сигналам блока 22 управления отключает источник 20 переменного токаот электромагнита 5, подключает накороткое время источник 21 постоянного тока к электромагниту 6, а затемпереключает этот источник к обмоткеэлектромагнита 17. При выключенииполя магнитного подвеса и одновременном вклюЧении постоянного магнитногополя, создаваемого электромагнитом6 частицы 7 под воздействием собственной массы и притяжения постоянного8729 Формула изобретения магнитного поля собираются в шлюзовойкамере 4, расположенной в нижней части сферической камеры 1....

Номер патента: 872942

Опубликовано: 15.10.1981

Авторы: Аверьянов, Алабин, Змиевский

МПК: G01B 5/30

Метки: экстензометр

...фиг. 1 показан экстензометр, обший вид; на фиг, 2 - то же, вид сверху.Экстензометр содержит корпус 1, в котором установлены датчик 2 деформации,неподвижная и поворотная тяги 3 и 4, предназначенные дпя ойоры на образец, второйконец неподвижной тяги 3 через корпус1 связан с датчиком 2 деформации, авторой конец повторной тяги 4 выполнен в виде клина и.связан со штоком цаъ872942 из-за клиновидной формы конца поворотной тяги. ФВ лч Составитель С. Сурковецкая Техред Ж,Кастепевич Редакт Назарова орре аказ 9009/60 Тираж 645 ВНИИПИ Государственного комит по делам изобретений и откры 113035, Москва, Ж, Раушская, д. 4/5 филиац ППП "Патент", г. Ужгород, ул. Проектная, 4 чика 2 деформации, Регулировка экстензометра осуществляется винтом 5,...

Номер патента: 867752

Опубликовано: 30.09.1981

Авторы: Аверьянов, Потемкин

МПК: B61L 27/04

Метки: единиц, места, остановки, подвижных

...вагона на1 фронт погрузки-выгрузки дежурный оператор с пульта управления 9 подает15 команду в блок 7 управления об изменении запрещающего показания светофора 8 на разрешающее, На светофоре 8 загорается белый огонь, после чего локомотив начинает подачу вагона.20При проследовании первой тележки вагона датчиков 1-3 на их выходах формируются сигналы, При подаче четырех-25 осного вагона одновременно формируются сигналы на выходах датчиков 1 и 3,"а при подаче шестиосного вагона сигналы формируются на выходах датчиков 1 и 2. Эти сигналы поступают в анализатор 4 и на выходы регистратора 5 в признаки "Четырехосный вагон" или "Шестиосный вагон",которые передаются в блок 7 управления. Анализатор 4 направления движения включает питание...

Номер патента: 865972

Опубликовано: 23.09.1981

Авторы: Аверьянов, Александров, Васин, Кулаков

МПК: C23C 11/14

Метки: литейной, отливок, форме, химико-термической

...в порах формы, нагретой до высокой температуры, за счет тепла эали Отого металла,Скорость диффузии углерода и азота и глубина цианированного слояэатвердевающей в литейной форме отлинки зависят от температуры и химического состава заливаемого металла,толщины стенки отливки, вида приме-.няемого в смеси с аммиаком угйеводородного газа, а также их расхода.Оптимальными для предлагаемогоОспособа цианирования отливок являетсярасход смеси аммиака и улеводорорного6 газа, равный 1,0-3,5 м/ч на 1 м поверхности отливки и время их обдувки,равное 0,1-0,3 ч.5Нижние пределы расхода смеси аммиака и углеводородного газа и времениобдунки форм газами определяются минимально достаточными скоростью иколичеством отложившегося пироуглерода и образующегося...

Номер патента: 856675

Опубликовано: 23.08.1981

Авторы: Аверьянов, Сонин

МПК: B23B 31/40

Метки: оправка

...4, перемещаемым при помощи толкателя 5. Вкорпусе 1 выполнено радиальное отверстие б, в котором размещен подпру 20 жиненный шток 7 с клиновым пазом 8.Между поверхностями клинового паза8 штока 7 и торца толкателя 5 установлен дополнительный шарик 9. Корпу1 оправки может быть установлен на 25 торце трехкулачкового патрона 10,один из кулаков 11 которого контактирует с одним из торцов штока 7, адва других кулачка 12 контактируютс лысками 13, выполненными на кор пусе 1. Между вторым торцом штока 7Использование предлагаемой оправки для обработки деталей на токарных станках с ЧПУ позволяет автоматизировать закрепление деталей с базовым отверстием и, тем самым, сократить время, необходимое для обработки деталей. 25 и винтом 14, ввернутым в...

Номер патента: 854793

Опубликовано: 15.08.1981

Авторы: Аверьянов, Бакин, Гоголев, Красовский, Нейшильд, Симутин

МПК: B61L 17/00

Метки: автоматической, горочной, задания, маршрутов, централизации

...В первом мартпруте записывается В блок 15 Формирования команл стрегеок разДеления. итлформаеееея О задаваемых маршрутах из накопителя 9 выдаетсяна табло 16 оператору сортировочнойгорки, а при условии, что маршрутсвободен, сигнал от блока 10 передается в блок 11 Формирования командуправления, в котором в зависимостиот задаваемого положения стрелки разделения, выполняется посылка командуправления к исполнительным стрелочным блокам 12, осуществляющим управление стрелками 13. Установленепеймаршрут Фиксируется накопителем 4Фактического маршрута и передаетсядля сравнения с заданным маршрутомВ блок 15 Формирования командр стрелок разделение и на табло 16, на которое выдается информация о заданноми установленном марцерутах-(из накопителей...

Номер патента: 853018

Опубликовано: 07.08.1981

Авторы: Аверьянов, Волковинский, Донской, Емельянов, Кузин, Нарышкина, Немировский, Паршин, Соловьев, Сорин, Федоров, Чиняев, Шнейдер

МПК: E02F 3/38

Метки: рабочегооргана, рукотью, соединения, экскаватора

...8 в виде приводного эксцентричного кулачка с эксцентриковой осью 9, лыской 10 и пальцем 11, Кулачок соединен с пнсвмокамерой 12 1 б тягой 13 и тягой 14 через пружину 15 с кронштейном 16, установленным на траверсе 2. На направляющих 3 и 4 выполнены углубления 17, на направляющих 6 и 7 - резьбовые отверстия, в которых установле ны болты 18 с контргайкой 19. На рабочем органе 5 установлен наклонный упор 20.Устройство работает следующим образом.При необходимости смены рабочих орга Б нов движением рукояти 1 вводят шип рукояти в проушину рабочего органа. При этом направляющие 3 и 4 траверсы 2 узким концом вводятся в клиновый паз, образованный направляющими 6 и 7 рабочего зО органа.Фиксатор 8, двигаясь вместе с траверсой 2 по стрелке...

Номер патента: 850416

Опубликовано: 30.07.1981

Авторы: Аверьянов, Бондаренко, Волков, Волковинский, Емельянов, Лавданский, Немировский, Сорин, Федоров, Халаджиев, Чиняев, Шнейдер

МПК: B60K 7/00

Метки: мотор-колесо, средства, транспортного

...содержит двигатель 1, опорный цилиндр 2, опирающуюся на него посредством подгципников 3 и 4 ступицу 5, узлы 6 и 7 уплотнения, смонтированный на ступице 5 обод 8 ходового колеса и размешенный в ней двухрядный планетарный редуктор 9, неподвижными звеньями которого являются коронные шестерни 10 и 11 внутреннего зацепления. Коронная шестерня 10 остановлена многодисковой муфтой 12, которая управляется нажимными гидроцилиндрами 13. Коронная шестерня 11 остановлена благодаря соединению его корпуса 14 с опорным цилиндром 2 посредством муфты 15, имеющей одно зубчатое сочленение 16. В корпусе 14 выполнены камеры 17 гидроцилиндров 13, которые сообщаются с системой управления посредством канала 18 в опорном стакане 2 и гибких трубопроводов 19. На...

Номер патента: 849353

Опубликовано: 23.07.1981

Авторы: Аверьянов, Андрианов, Кривоносов

МПК: H01R 39/04

Метки: коллектор, торцевой, электрическоймашины

...коллектора в пластмассовом корпусе при применении одного когтеобразного выступа, поэтому необходимо на каждой пластине выполнять по два когтеобразных опорных выступа, направленных в разные стороны, что усложняет технологию изготовления коллектора. Выступы в нижней части пластины расположены так, что нет места для получения выступов одновременно на всех пластинах, поэтому приходится нарезать их по одно84935 5 Формула изобретения 10 15 А фиг.2 иь. 3 Составитель В. ЧерноваН, Иушненкова Техред С. Мигунова Корректор А ГРиНе еда Тираж 634 Государственного коми елам изобретений и о ва, Ж, Раушскаяказ 6106 70ВНИИПИ ПодписноеССР тет ткрытий наб., д 035, Мо л ППП Патент, г. Ужгород, ул. Проектная,му.с поворотом заготовки на одно коллекторное...

Номер патента: 849221

Опубликовано: 23.07.1981

Авторы: Абражевич, Аверьянов, Верига, Овсянников, Погодаев, Яловега

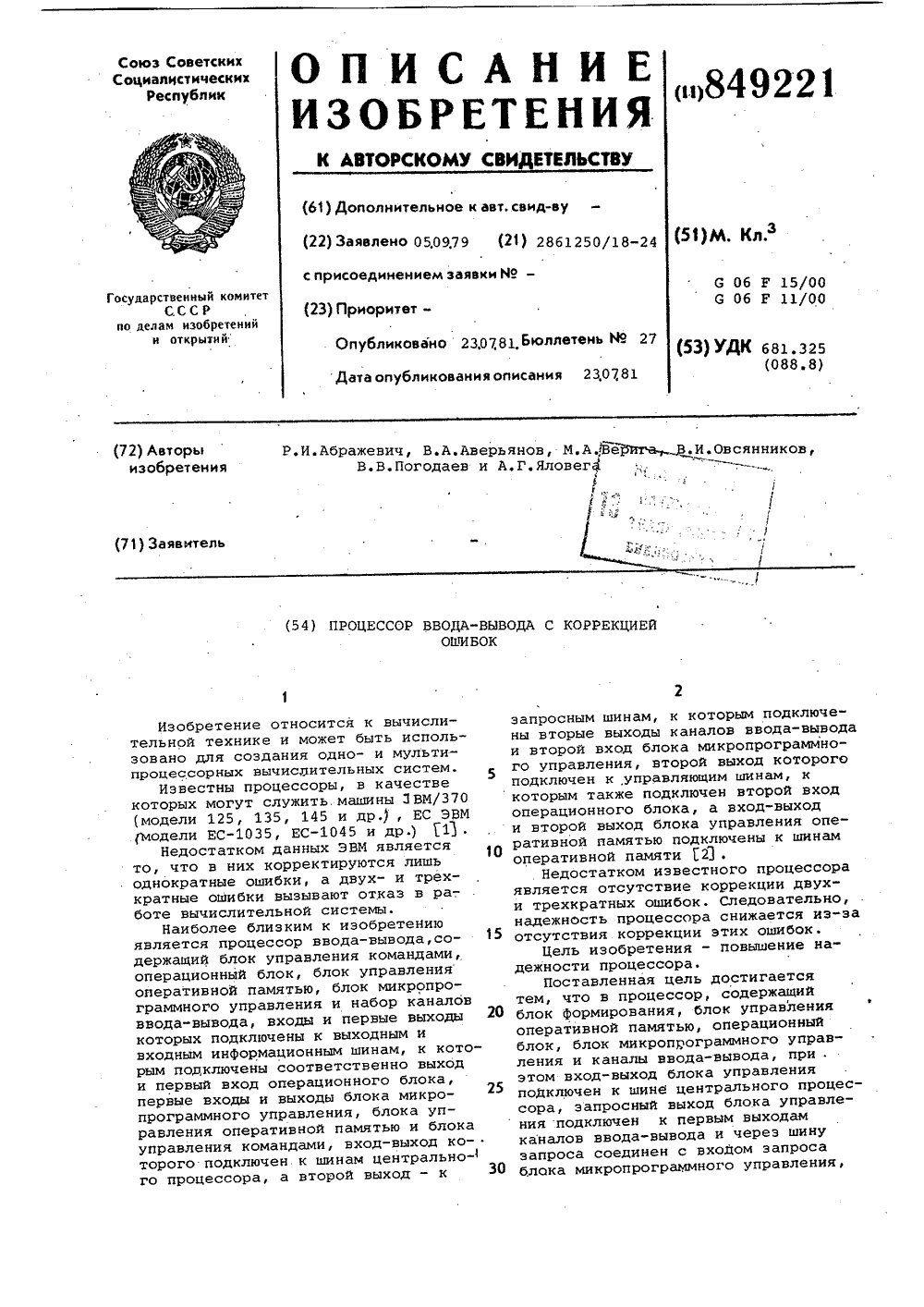

МПК: G06F 11/14

Метки: ввода-вывода, коррек-цией, ошибок, процессор

...При этом процессорввода-вывода сигнализирует центральному процессору о завершении запускаоперации ввода-вывода путем установки триггера 26. Начиная с этого момента, процессор авода-вывода отключается от центрального процессора иработает самостоятельно. Операцияввода-вывода осуществляется с помощью набора микропрограмм, хранящихся в постоянной памяти 31, по которым производится обмен данными междууСтройством и каналом микропрограмма обслуживания передачи данных, считывание управляющих слов канала- микропрограмма обслуживания команды центральйого процессора; завершение операции ввода-вывода-микропрограмма обслуживания каналаВозникающие в процессе работы запросы на обслуживание процессор делит по приоритетности и при наличии...

Номер патента: 847099

Опубликовано: 15.07.1981

Авторы: Аверьянов, Михайлов, Рамзаева, Филимонов

МПК: G01L 21/10

Метки: вакуумметр, пьезорезонансный

...работает следующим образом,Измерительный пьезоэлектрический элемент (фиг. 1) помещается в вакуум, величину которого необходимо измерить К нагревателю подключается стабилизированный источник питания. При изменении величины вакуума изменяются условия тепло- обмена между средой и измерительным пьезоэлектрическим элементом 1, что вызывает близкие по величине изменения резонансных частот резонатора 2 (зависимость а фиг. 2) и резонатора 3 (зависимость б фиг. 2), которые определяют выходной.частотой соответствующих им автогенераторов 5 иб.Частота автогенератора 8 задается включенным в него опорным пьезоэлектрическим элементом 7 и в процессе измерения остается неизменной (зависимость в фиг. 2). Резонансная частота опорного...

Номер патента: 846319

Опубликовано: 15.07.1981

Авторы: Аверьянов, Тимошенко

МПК: B60G 11/18

Метки: независимая, подвескатранспортного, средства, торсионная

...вид сверху; на то же, вид сбоку на фиг. 3 - вид А на фиг. 1.Торсионные трубы 1 подвески установлены в отверстиях 2 кронштейна 3, закрепленного к раме 4 гусеничной тележки. Внутри труб расположены торсионы 5, которые с помощью шлиц 6 однимь концами связаны с упругими участками 7 труб, а другими - с рычагами 8, установленными поворотно на внешних концах труб и несущих опор ные катки 9. Трубы 1 жестко связаны между собой перемычкой 10, которая устанавливается на передних 11 нли задних 12 шлицах, выполненных на концах упругих участков т труб. Фиксация перемычки от осевого смещения осуществляется винтом 13.Для работы трактора с тяжелыми орудиями перемычку 10 устанавливают на задних шлицах 12 (фиг. 1 и 2) при этом трубы 1 блокируются и...

Номер патента: 844227

Опубликовано: 07.07.1981

Авторы: Аверьянов, Волоценко, Дубинский, Кордыш, Малык, Полевой, Шаповал, Шафир

МПК: B23Q 17/02

Метки: поворотно-передвижной, стол

...опорными поверхностями в про. межуточной вставке 5, с воэможностью поворо. та вокрут ее оси. Прямолинейные 3 направляю. щне связаны с основанием 1 пружинами 6.На нижней части вставки 5 закреплены оси 7, на которых на подшипниках качения сидятролики 8, сопряженные с пазами прямолинейных 3 направляющих. В центре вставки 5 находится сквозная расточка, в которой на опо. рах качения 9 установлена подвижная поворотная плита 4, В центре подвижной плиты имеется сквозное отверстие, через которое проходит штырь 10, при помощи осн 11 соединенный с рычагом 12. Рычаг контактирует с длюптым. эксцентриковым валом 13, поворачивающимся от рукоятки 14.3 8442При зажиме стола от рукоятки 14 эксцентриковый вал 13 поворачивается, воздействуя на рычаг 12,...

Номер патента: 842295

Опубликовано: 30.06.1981

Авторы: Аверьянов, Белков, Фитилев

МПК: F16F 9/04

Метки: пневматическая, подвеска

...цилиндра 8 выполнен кольцевой выступ 13, ограничивающий ход поршня 10 вверх по оси цилиндра. Ограничителем хода поршня вниз служит выступ 14, выполненный на крышке 11 внутри цилиндра 8. В поршне 10 выполнены сквозные параллельные оси его отверстия 15 и кольцевые канавки, в которых расположены упругими элементы в виде пружинных колец 16, поршень 10 связан со штоком 9 и при этом имеет возможность перемещаться по нему в осевом направлении. Шток 9 закреплен в крышке 2 резинокордной оболочки 1.Пневматическая подвеска работает следующим образом..На ходе сжатия давление в рабочей 3 и дополнительной 4 емкостях изменяется одинаково, так как поршень 10, перемещаясь со штоком 9 вниз до упора в выступ 14 крышки 11, посредством сил упругости...

Номер патента: 840383

Опубликовано: 23.06.1981

Авторы: Аверьянов, Бедарьков, Борисов, Васильев, Дзюбенко, Зворыгин, Кулаков, Томашевский, Файнер

МПК: E21D 19/02

Метки: гибкий, щит

...2 и поворотной опорной площадкой 3 с выступом 4. Корпусы 5 телескопических опор 1 имеют пазы 6 и ролики 7, поворотная опорная пло-. щадка 3 связана пружиной 8 растяжения с корпусом 5 телескопических опор 1.Гибкий щит работает следующим об" разом.Выемку угла начинают с канавы вдоль забоя фронтальной выемочнодоставочной машиной с оставлением опорного целика у почвы пласта. После перемещения фронтальной выемочно доставочной машины по падению на шаг посадки гибкого щита подача его прекращается, одновременно или последовательно выдвигаются штоки телескопических опор 1, при этом поворотная 20 площадка 3 скользит по роликам 7 и разворачивает вокруг шарнира 2 до соприкосновения ее с наклонной стенкой штока и потери контакта выступа 4 с...

Номер патента: 838472

Опубликовано: 15.06.1981

Авторы: Аверьянов, Михайлов, Рамзаева

МПК: G01L 21/10

Метки: манометр, тепловой

...фиг. 1 схематично изображен тепловой манометр; на фиг. 2 - его градуировочная характеристика.Манометр содержит корпус 1, сое-. диненный с измеряемым давлением, кварцевый пьезоэлемент у-среза 2, размещенный внутри нагревательного ЗО элемента 3, выполненного в виде сферической оболочки.Манометр работает следующим образом.К нагревателю 3 подводится постоянная мощность. При этом пьезоэлемент изолирован от измеряемого давления и находится в равномерном температурном поле, создаваемым сферическим нагревателем 3. Электроды пьезоэле ; мента не подвержены загрязнению и коррозии. При изменении давления изменяются условия теплообмена между находящимися в корпусе 1 разреженным газом и пьезоэлементом, что вызывает изменение резонансной частоты...

Номер патента: 838184

Опубликовано: 15.06.1981

Авторы: Аверьянов, Глаголев, Ефименок

МПК: F16H 1/00

Метки: волновая, передача, торцовая

...перпендикулярны плоскости колеса, а впадины жесткого колеса выполнены в видеглухих отверстий, в которые заложе на пластичная смазка.На фиг.1 изображена передача,продольный разрез; на фиг. 2 - узел 1на фиг.1; на фиг.3 - зона зацепления в вершине волны деформации.Торцовая волновая передача содержит корпус 1, гибкое плоское колесо 2 с торцовыми зубьями, выполненными в виде пуклевок 3, оси которыхперпендикулярны плоскости гибкого 30 колеса, и взаимодействующее с нимПодписное д.4/ филиал ППП ППатент", г.ужгород, ул.Проектная,4 Ф жесткое колесо 4, впадины которого выполнены в виде глухих отверстий 5, в которые заложена пластичная смазка 6. Генератор 7 волн выполнен электромагнитным и состоит из многослойного гибкого ротора 8 и статора...

Номер патента: 832349

Опубликовано: 23.05.1981

Авторы: Аверьянов, Ивакин, Казанский, Калинин, Косилов

МПК: G01H 7/00

Метки: механических, объектов, характеристикколебания

...инФормации,принятые во внимание при экспертизе1, Авторское свидетельство СССР474698, кп, Ь 01 П 11/00, 1973.2. Авторское свилетепьство СССР по55 заявк.е2587125/1 8-28,кл, Ь 01 Н 7/ОО, 1978 (прототип).Ф 3 83Схем содержит вькокодобрбтцый струнный резонатор механических колебаний, выполненный из метаппической струны 1, помепенцой в постоянное магнитное попе и закреппецной между двумя опорами 2 и 3, выпопцецными с изменяемым между ними расстоянием, усипитель 4, амппитудцый дискриминатор 5, счетчик 6 импульсов, частотомер 7, схему мостов сопротивлений 8-10, выкпючагепи 11 и 12, вольтметр 13, детектор " фильтром 14, электронный хроцо м.етр 15.Способ реализуется следующим образом еРезонатор механически соединяют с ....
