Аверьянов

Номер патента: 1129367

Опубликовано: 15.12.1984

Авторы: Аверьянов, Гартштейн, Иванов, Каприелянц, Савельев, Ходош, Шенкман

МПК: E21D 11/07

Метки: возведения, обделки, сборной, сводовой, тоннеля, части

...основанием 5 на соответствующей боковой опоре с возможностью поворота в поперечной плоскости устройства, и механизм установки верхнего замкового блока обделки, снабжено жесткой связью, сое диняющей боковые опоры, при этом каждый из дугообразных элементов закреплен посредством тяги, жестко связанной одним концом с дугообразным.элементом, а другим шарнирно - с опо рой, причем шарнир соединения тяги с опорой расположен внутри закрепленного пространства свода и ниже уровня его опорной части.20На фиг. 1-6 изображена схематичная иллюстрация способа, на фиг, 7 - устройства для осуществления способа, общий . вид, поперечный разрез; на фиг. 8 - то же, разрез Л-Л на фиг. ,25 Способ реализуют следующим обра.зом.В тоннельную выработку 1 со сводо"...

Номер патента: 1121358

Опубликовано: 30.10.1984

Авторы: Аверьянов, Борисов, Зворыгин, Лебедев, Файнер, Фролов

МПК: E02F 3/54

Метки: блока, подвески

...ползунеми, одне иэ которых установлена на поперечной балке, блок,установленный в обойме с вертикальнойосью, и механизм перемещения обоймы,40снабжено дополнительной поперечнойбалкой, на которой установлена однаиэ кареток с ползуном, при этом каретки жестко соединены между собойпосредством соединительных элемен"45тов, связанных с вертикальной осьюобоймы посредством телескопическойстрелы, установленной на одном .изсоединительных элементов с возможностью поворота в вертикальнойплоскостиКроме того, телескопическая стрела установлена шарнирно и связана сдругим соединительным элементомпосредством гидроцилиндра и опоры. 55На фиг.1 изображено устройство.для подвески блока сбоку при доставке угля из ската; на фиг.2 - то же, при доставке угля...

Номер патента: 1120100

Опубликовано: 23.10.1984

Авторы: Аверьянов, Борисов, Зворыгин, Лебедев, Файнер

МПК: E21C 27/32

Метки: конвейеростругом, щитом

...1 изображено устройстводля управления конвейеростругом подщитом, поперечный разрез, на Фиг. 2 устройство при работе конвейероструга под щитом, продольный разрез нафиг. 3 - устройство при проходке ската за пределами щита.Устройство для управления конвейе"ростругом 1 под щитом 2 состоит изгидродойкрата 3 вертикальной подачи,гидродомкрата 4 горизонтальной подачи, подвижной платформы 5, установленной на направляющих 6.Платформа 5 имеет ползуны 7, а направляющие 6 - захваты 8. Между платформой 5 и захватами 8 установленыгидродомкраты 9 для смещения платформы 5 по мощности пласта, Направляю-щие 6 размещены на опорах 10,Платформа 5 связана с корпусомгидродомкрата 3 вертикальной подачидвойным шарниром 11 с горизонтальными перпендикулярно...

Номер патента: 1111236

Опубликовано: 30.08.1984

Авторы: Аверьянов, Гуськов, Ефименок, Зарубин, Сенков

МПК: H02K 41/06

Метки: волновой, торцовый, электродвигатель

...навстречу друг другу и.образуют рабочий зазор. Для того, чтобы плоскость гибкогозубчатого колеса 9 по всей поверхности сопрягалась с первой пластиной10 магнитопроврда ротора, а перваяи последующие пластины,10 не деформировались за пределами гибкого зубчатого колеса 9, загиб выступов первой пластины 10 ротора произведен по диаметру, охвать 1 вающему гибкое зубча. тое колесо 9, " выступы последующих пластин загнуты до полного прилега ,ния друг к другу.Для одинаковой степени насыщения участков магнитной цепи двигателя во всех условиях эксплуатации число пластин 4 в пакете статора может быть 10 незначительно большим числа пластин 10 на роторе.Двига.ель работает следующим образом.При подаче питания на катушки активные поверхности полюсов...

Номер патента: 1108579

Опубликовано: 15.08.1984

Авторы: Аверьянов, Волков, Гуськов, Пакканен, Панасюк, Пекки, Самодуров, Тарасов, Тарасова

МПК: H02K 41/06

Метки: волновой, торцовый, электродвигатель

...фиксации ротора при обесточенном электродвигателе.Поставленная цель достигается тем, что в торцовом волновом электродвигателе, содержащем магнитопровод статора со стержнями, ярмом и многофазной обмоткой, многослойный гибкий дисковый магнитопровод ротора, волновую зубчатую передачу, упругий элемент,прижимающий магнитопровод ротора к гибкому зубчато" му колесу волновой передачи и корпус с нарезанными на нем зубьями аесткого зубчатого колеса волновой передачи, ярмо статора выполнено отдельно от его стержней, на которые надеты пружины, на корпусе со стороны, противоположной жесткому зубчатому колесу, установлена мемб"Электродвигатель работает следующим образом,При подключении катушек 3 статора к источнику питания ярмо 5, преодолевая...

Номер патента: 1107948

Опубликовано: 15.08.1984

Авторы: Аверьянов, Васин, Лонзингер, Маркин

МПК: B22C 1/18

Метки: выплавляемым, керамических, литейных, моделям, приготовления, связующее, форм

...качестве щелочи связующее содержит гидроокись натрия .Для достижения поставленной цели служит также способ приготовления связующего для изготовления литейных керамических форм по выплавляемым моделям, включающий разбавление жидкого стекла водой с последующей нейтрализацией его водным раствором ортофосфорной кислоты при перемешивании, согласно которому в разбавленное жидкое стекло вводят предварительно приготовленный водный раствор щелочи, а нейтрализацию водным раствором ортофосфорной кислоты проводят путем перемешивания с ней со скоростью 35-40 рад/с в течение 240-300 с с последующим водяным ох- лаждением при перемешивании до температуры связующего 293-298 К. В процессе описанной подготовки связующего по изобретению в его составе...

Номер патента: 1103936

Опубликовано: 23.07.1984

Авторы: Аверьянов, Кожухов, Оробцев, Павловский, Тольский

МПК: B22D 7/10

Метки: изложницы, разливки, смесь, стали, теплоизолирующая

...легкоплавких щелочных металлов в количестве 3-5 мас.Ж.ФЦель изобретения - уменьшение величины головной обрези заготовки из прокатанного слитка и уменьшение пылевыделения при использовании смеси.Для достижения поставленной цели теплоизолирующая смесь для разливки стали в изложницы, включающая слюдяную чешуйку, связующее, дополнительно содержит аморфный графит, а в качестве связующего в . сульфитно-дрожжевую бражку при следующем соотноше - нии ингредиентов, мас.7:Аморфный графит . 10-20Сульфитно-дрожжеваябражка 3-5Слюданая чешуйка ОстальноеАморфный графит, содержащийся в составе теплоизолирующей смеси, обволакивает частицы слюдяной чешуйки, что приводит к уменьшению спекаемости смеси и улучшению ее теплоизолирующих свойств. Графит в...

Номер патента: 1101905

Опубликовано: 07.07.1984

Авторы: Аверьянов, Егорова, Юнусов

МПК: H01C 17/00

Метки: анодированием, групповой, заготовок, резистивного, резисторов, слоя, формовки, цилиндрических

...подложки. Основная трудность заключается в том, что в данном случае необходимо анодировать только ту часть тела заготовки резистора, которая находится между колпачками резистора, При этом температурный коэффициент сопротивления (ТКС) резисторов не должен сильно изменяться.Цель изобретения - расширение диапазона номиналов подгонки при сохранении стабильности сопротивления резистора.Поставленная цель достигается тем, что устройство для групповой формовки резистивного слоя цилиндрических заготовок резисторов анодированием, содержащее ванну, частично заполненную электролитом, источник питания, катод, погруженный в электролит, и анод, расположенный над поверхностью электролита, введен расположенный над поверхностью электролита стержень, а...

Номер патента: 1101629

Опубликовано: 07.07.1984

Авторы: Аверьянов, Дымов, Еркович, Леонтьев, Тютюнников

МПК: F24J 3/02

Метки: коллектор, солнечный

...средой является соляной раствор. На чертеже изображен солнечный коллектор, разрез.Солнечный коллектор содержит прозрач- ЗО ное покрытие в виде образованной двумя пленочными листами 1 и 2 емкости 3, заполненной соляным раствором 4, являющимся текучей средой и сообщенной с ее источником (не показан), и размещенный под емкостью 3 поглотитель 5 солнечной энергии, 35 причем между листами 1 и 2 параллельно установлены жесткие цилиндрические поглощающие проставки 6. Проставки 6 заполнены сжатым воздухом. Поглотитель 5 выполнен из пленочного материала и имеет кана лы 7 для теплоносителя, подвод которого осуществляют по трубке 8, а вывод по трубке 9, имеющей кран 10. Изменение уровня соляного раствора осуществляется краном 11. Коллектор...

Номер патента: 1098633

Опубликовано: 23.06.1984

Авторы: Аверьянов, Кареев, Морозов, Плахов, Фрольченков

МПК: B21D 43/28

Метки: автоматической, листов, разбраковки

...следующим образом.Верхний уровень пакета листов в кармане в процессе укладки автоматически под держивается постоянным и одинаковым для различных типоразмеров листов. Поэтому время, необходимое для падения листа после отключения электромагнитов, постоянно и равно 1 -2 Игде Н -высота падения листа ( Н =15= сопз;- ускорение силы тяжести.За время падения (р передняя кромка листа переместится по горизонтали вперед по ходу транспортировки на величину Ь= 20 .= 1 р Ч, гдеЧ-скорость транспортировки листов. Тогда для правильной укладки отключение электромагнитов должно осуществляться с упреждением в момент, когда передняя кромка листа находится на расстоянии Ь до переднего упора секции укладки, В предлагаемом устройстве формирователь...

Номер патента: 1097800

Опубликовано: 15.06.1984

Авторы: Аверьянов, Борщ-Компониец, Виттенберг, Конухин

МПК: E21D 20/00

Метки: анкера, закрепления

...уплотнения твердеющего раствора, на фиг.4 - анкер после окончания закрепления в скважине.Устройство для закрепления анкера состоит из цилиндрического сосуда 1 с дном 2, внутри которого размещен поршень 3 со штоком 4, выполненный со сквозным осевым отверстием 5, через которое свобод-, но, т.е. с возможностью относительного осевого движения, пропущен анкерный стержень 6. В зазоре между анкерным стержнем 6 и поршнем 3 размещено уплотнение 7. Поршень 3 подпружинен в осевом направлении с помощью цилиндрической винтовой пружины растяжения 8, установленной между дном 2 сосуда 1 и тыльной стороной 9 поршня 3. На шток 4 надет и жестко прикреплен к нему посредством, например, сварки 10 кольцеобразный упор 11, поджатый к дну 2 сосуда в собранном...

Номер патента: 1087295

Опубликовано: 23.04.1984

Авторы: Аверьянов, Разницин

МПК: B23Q 1/32

Метки: карусельного, рабочий, станка, стол

...каретока 4 в рабочем положении всегда установлена на каретке 3 на "трех точках" - трех ограниченных участкаходной плоскости, расставленных пооокружности фланца под углом 120При этом положение каретки 4 по высоте зависит от высоты той группы"ступеней" на блоках 8, которымион опирается на выступающие упоры9 каретки 3.Направляющей базой (фиг. 4) длябазирования каретки 4 оносительнокаретки 3 служит узкая цилиндрическая шейка "0" на каретке 4, охватываемая кольцевой направляющей базой(поверхностью цилиндрической расточки) на каретке 3. В рабочем состоянии (в процессе обработки детали) кольцевая база каретки 3 охватывает шейку "0" каретки 4 с натягом, т.е. в рабочем состоянии каретки 4 и 3 представляют собой единоецелое, обеспечивая...

Номер патента: 997555

Опубликовано: 30.03.1984

Автор: Аверьянов

МПК: G09B 23/20

Метки: демонстрации, опытов, физике, ядерной

...н-1 . У город, ул . Про) ктная, 4 Изобре гение Относится к усеройстьам для демонстрации Опытов по ядер - НОИ фИЗИЬР.Известно устрой:тво для демонстра ели Опы:он го ядерной физике, состоя шее и; контейнера с помешенным внут- РИ НЕГО РНДИОаКтИВНЫМ ПРЕПса 1 атОМГ)1 ЕЛ): И Зоб)ЕТРНИ я - ПО ВЫС Нс Е СТЕ - )ени заш) ты От Обгу.енияДсэстигаетс) )Еель тем чт О 1)рРдла - гаемос устроиство имеет электромагнит с з):ором между полюсами, диафРсгмы 1 л мемб 1 эсЕИУп 1 эО:1 УскаОЩУП э из лучение, при этом контейнер выполнен в виде изогнутой по ду;е вакуумированной трубки и расположен н зазоре электромагнита, радиоактивный препа;.ат и мембрана расположены на протиВОЛРЖаших ТО)э:Еах т 1 эубки, а длафраг -закре 1)1 снь Иа ее внут)эс)1 ней 1 Оче тоже...

Номер патента: 1083217

Опубликовано: 30.03.1984

Авторы: Аверьянов, Капинос, Крестникова, Крутяков, Попеску

МПК: G08C 19/28

Метки: информации, многоканальной, передачи, системе, телеметрической

...данном устройстве осуществляется групповое сжатие информации, однако опорный сигнал, по которому происходит сжатие, не учитывает изменения поступающей информации, Поэтому недостатком данного устройстваявляется низкая информативность передаваемых сообщений. распределителя импульсов, выход пер-вого ключа соединен через первыйблок памяти с вторым входом первогоблока сравнения и с первыми входамивторых блоков сравнения, выходы вторых ключей соединены через соответствующие вторые блоки памяти с вторымивходами вторых блоков сравнения, выходпервого блока сравнения соединен свходом экстраполятора и первым входомэлемента ИЛИ, выходы вторых блоковсравнения соединены соответственнос вторыми входами элемента ИЛИ,выходкоторого соединен с первым...

Номер патента: 1079322

Опубликовано: 15.03.1984

Авторы: Аверьянов, Голодягин, Лапин, Липко, Логовиков, Сафьянов, Сергеев, Шпырев

МПК: B21B 19/04

Метки: валок, косовалкового, стана

...вал и полую бочку с серединным цилиндрическим участком на ее наружной поверхности, ось полости бочоки наклонена под углом 0,5-1,5 к осинаружной поверхности и пересекаетее посредине.Использование валка позволяетФуменьшить осевую скорость течения ме.талла относительно оправки, смещаяпе режим и рот ив хода прокат ки, и сн и 45зить тем самым возможность образования внутренних плен.На чертеже изображен валок, разрез.Валок содержит бочку 1 с цилинд 50р ическим участком 2 и вал 3. В бочкеопод углом в пределах 0,5-1,5 к осиее наружной поверхности выполненаполость для вала. При этом ось полости бочки пересекает ее ось наруж.ной поверхности посредине. Величиичина 2угла равна 0,5-1,5 о является необходимой и достаточной, так как призаданных...

Номер патента: 1074661

Опубликовано: 23.02.1984

Авторы: Аверьянов, Сонин

МПК: B23B 29/034

Метки: перемещения, радиального, резца

...3 на фиг. 5 -, вид Вна Фиг. 3; на фиг. 6 - настроечноеприспособление, общий вид; на Фиг.7 -разрез Г-Г на Фиг. б.Устройство для радиального перемещения резца включает установленную в шпинделе 1 станка расточнуюоправку 2 и закрепленное на столе 3станка настроечное приспособление 4,Расточная оправка 2 состоит иэ размещенных в корпусе 5 механизмовперемещения и зажима резцедержателя 6. Механизм перемещения включаетприжим 7, закрепленный в корпусе 5оправки 2, контактирующий с резцедержателем б, и упор 8, жестко за-екрепленный на резцедержателе б. При жим 7 состоит из стержня 9 и подпружиненыого колпака 10.Механизм зажима резцедержателя6 включает винтовую пару в виде гайки 11, закрепленной в корпусе 5оправки 2, и винта 12, упирающегосячерез...

Номер патента: 1072050

Опубликовано: 07.02.1984

Авторы: Аверьянов, Верига, Овсянников, Яловега

МПК: H03M 13/51

Метки: блоков, кодом, коррекции, обнаружения, ошибок, работающих, хэмминга

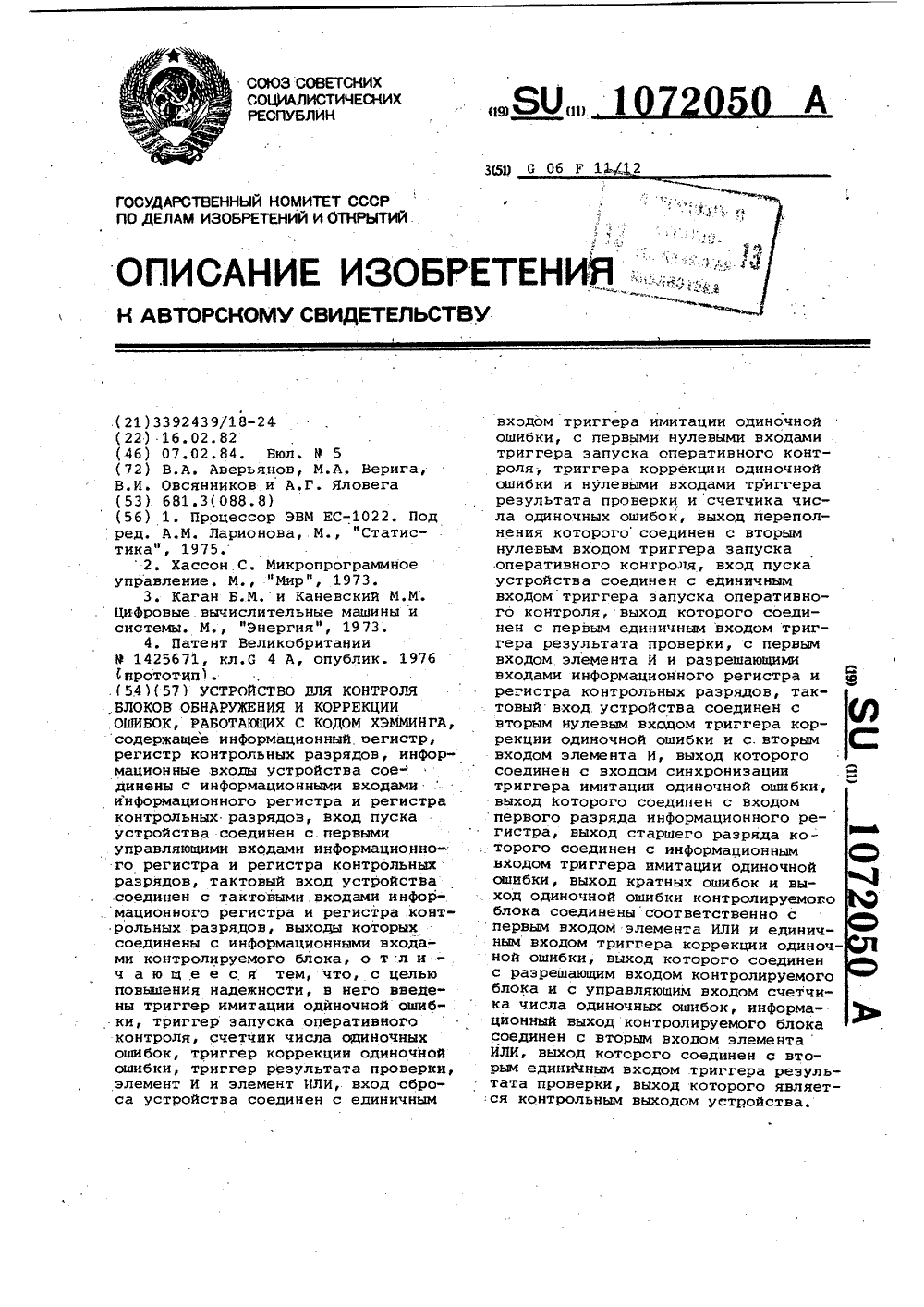

...блоков обнаружения и коррекции ошибок, работающих с кодом Хэмминга.Устройство содержит информационный регистр 1, регистр 2 контрольных разрядов, блок 3 обнаружения и коррекции, триггер 4 имитации одиночной ошибки, триггер 5 запуска оперативного контроля, триггер б коррекции одиночной ошибки, триггер 7 результата проверки, счетчик 8 числа одиночных ошибок, элемент ИЛИ 9, элемент И 10, информационные входы 11,. тактовый 12 вход, вход 13 пуска, вход 14 сброса, информационный выход 15 контролируемого блока н контрольный выход 1645 генаратор 17, дешифратор 18, корректор 19 и сигнал 20.Информационные 11, тактовый 12входы, вход 13 пуска устройстваподключены к информационным, тактовым и первому управляющему входаминформационного....

Номер патента: 1068812

Опубликовано: 23.01.1984

Автор: Аверьянов

МПК: G01P 3/10

Метки: допускаемой, предельно, сигнализации, скорости, средства, транспортного

...со стрелкой-указателем скорости, и:системуиндикации о превышении допускаемойскорости движения с электромагнитными органами управления, введены ре 20 гистратор угла поворота и многопороговое устройство переключения диапазонов скоростей, вход которого связад с выходом датчика скорости, авыход - через коммутируемые контакты25 регистратора угла поворота последовательно связан с системой индикациио превышении допускаемой скоростикриволинейногодвижения.Регистратор угла поворота выполненв виде программного барабана с кулачками и коммутируемых контактов, число которых соответствует числудиапазонов многопорогового устройствапереключения скоростей.На чертеже изображена принципиальная схема устройства сигнализации о предельно допускаемой...

Номер патента: 1068206

Опубликовано: 23.01.1984

Авторы: Аверьянов, Васин, Копылов, Логиновский, Лонзингер, Маркин

МПК: B22C 1/18

Метки: жидкостекольного, приготовления, раствор, связующего

...улучша"сыром" состоянии объясняется тем,что ортофосфорная кислота обладаетвяжущими свойствами, что позволяетувеличить прочность форм после выплавления моделей на 45-50. При возДействии НРО на силикат натрияИ примеси в жидком стекле, образуютсятугоплавкие фосфаты, которые армируют Форму при прокалке, что позволяет поднять фгорячуюф и "прокаленную" прочности на 200-220 по сравнению с прочностью формообопочек,приготовленных по известному раствоРУНаряду с увеличением технологической прочности керамических формописываемая подготовка жидкого стекла уменьшает их газотворность на 20.25, что существенно сказывается.на качестве литья. Кроме улучшенияперечисленных параметров улучшаетсятехнологичность подготовки связующего, потому что на...

Номер патента: 1066752

Опубликовано: 15.01.1984

Авторы: Аверьянов, Сонин

МПК: B23B 29/034

Метки: перемещения, радиального, резца

...7) включает направляющую втулку 8, соосно уста.новленную на корпус 5, жестко связанную с косозубой рейкой 9 и штифтом 10, и резцедержатель б с закрепленным в нем резцом 11. В кольцевом пазу направляющей втулки 8 (фит. 4 и 5) с воэможностью радиального перемещения установлен кольцевой понодок 12, имеющий радиально расположенный стержень 13 (фиг. 4), который средней частью охватывает соосно установленный внутри оправки 2 рычаг 14 (фиг, 3 и 5). Один конец рычага 14 на корпусе оправки 2 укреплен шаровой спорой 15, а второй через выступ 16 (шарик) связан с толкателем 17, подпружиненным спиральной пружиной к рычагу 14. Второй конец толкателя 17 скосом 18 нзаимодействует с механизмом зажима реэцедержателя. Механизм зажима резцедержателя...

Номер патента: 1066534

Опубликовано: 15.01.1984

Авторы: Аверьянов, Зуфрин, Ильин, Портной, Степанов, Шапигузов

МПК: A61B 5/04, A61H 39/00

Метки: проведения, рефлексотерапии, седативной, тонизирующей

...акалиэ этих сигналов с разрешающей способностью 0,08-0,16 Гц, определяют средний уровень спектральных компонент, вылля. ют частоты, на которых амплитуды спектральных компонент превышают в 1,3-5 раз средний уровень, повторяют 20-30 раз весь укаэанный цикл через периоды времени 15 - 30 с, рассчитывают среднеквадратичное отклонение амплитуд спектральных компонент на измеренных частотах, затем с выдержкой в 2-3 мкн после начала терапевтического воздействия на биологически активные точки повторяют 5-10 раэ все укаэанные циклы с такой же периодичностью н определяют новое значение среднеквадратичного отклонения, амплитуд характерных частот, и при изме 11 еник последней расчетной величины булее, чем в 2 раза по сравнению с нсходнои, прекращают...

Номер патента: 1060278

Опубликовано: 15.12.1983

Авторы: Аверьянов, Бирюков, Митин

МПК: B21D 43/00

Метки: заготовки, зону, отделения, плоской, подачи, пресса, рабочую, стопы

...из плеч коромысла, и параллельными рейками, связанными с другим плечом коромысла и несущими захваты для переноса заготовок от промежуточного стола в рабочую зону, привод вертикального перемещения механической руки снабжен толкателем, установлен 5 о 15 20 25 30 35 40 45 50 55 ным на штоке силового цилиндра, и поводком, установленным на другой вертикальной стойке параллелограмма с возможностью взаимодействия с толкателем.Кроме того, оси шарнира коромысла и привода горизонтального перемещения механической руки, выполненного в виде силового цилиндра, смещены одна относительно другой в горизонтальной плоскости.Поводок установлен с возможностью вертикального перемещения относительно подвижной стойки параллелограмма.На фиг. 1 изображено...

Номер патента: 1057333

Опубликовано: 30.11.1983

Авторы: Аверьянов, Бондаренко, Волков, Емельянов, Немировский, Соловьев, Сорин, Федоров, Чиняев, Шнейдер

МПК: B60G 9/04

Метки: колес, подвеска, средства, транспортного, управляемых

...под рамой, снабжена гидравлическим цилиндром, смонтированным с возможностью поворота относительно продольной горизбнтальной оси транс" портного средства в опорах рамы, а на указанной тяге закреплен пор-. шень, установленный в цилиндре и разделяющий его на полости, связанные через соответствующие клапаны с источником жидкости под давлением.На фиг. 1 изображена подвеска управляемых колес транспортного средства, на фиг 2 - разрез А-А на фиг. 1,Подвеска управляемых колес транспортного средства содержит35 40 При открытых гидрозамках 16 полости гидроцилиндра 9 сообщаются, жидкость, перетекая не препятствует перемещению поршня 10 (подвес" ка работает как балансирная),50 55 60 рованной, в результате чего бокопример прибуксировке...

Номер патента: 1054693

Опубликовано: 15.11.1983

Авторы: Аверьянов, Емельянов, Захаров, Заянчковский, Лапчик, Самсонов, Стишковский

МПК: G01M 1/22

Метки: балансировки, высокооборотных, динамической, изделии, роторов, собранном

...на первом роторе, ава управляемык генератора синусоиаального пе ременного напряжения с регулируемымизначениями амппитуаы, и фазы, опии иэкоторык своим вхоаом соеаинен с фотопатчиком, коммутатор сигналов с аатчиков виброскорости и управ 1 яемык генераторов, измеритель виброскорости и измьритепь амппитуаы и фазы с шинами запуска развертки и попсветки, вкоаы которык соеаинены с выкоаом коммутатора,снабжено аопопнитепьным фотопатчикомпрокожпения метки на втором роторе,соеаиненном с вкоаом второго управляемого генератора, и аопопнитепьным коммутатором сигнапов запуска развертки ипоасветки измерителя амппитуаы и фазы,вхоаы которого соеаинены с выхоаамифотоаатчиков и с управляемыми генераторами, а выкоаы - с шинами запускаразвертки и поасветки...

Номер патента: 1054572

Опубликовано: 15.11.1983

Авторы: Аверьянов, Бойко, Ломашев, Шидлович

МПК: F04B 51/00

Метки: запаса, кавитационного, насоса, составляющей, статической

...дополнительным датчиком 55 перепада давления, подключенным к входному патрубку перед насадком,и за дросселем, и блоком управления, подключенным к выходу дополнительного датчика, причем дроссель вполнен с регулируемым гидравлическим сопро тивлением и снабжен приводом, связанным с блоком управления.На чертеже изображена схема уст ,ройства для измерения статической 65 составляющей кавитационного запасанасоса.Устройство для измерения статической составляющей кавитационного запаса насоса содержит последовательноустановленные по ходу потока во входном патрубке Х насоса парообразователь 2, выполненный в виде пологопроточного насадка 3, дроссель 4, перекрывающий поперечное сечение патрубка 1, и датчик 5 перепада давления, подключенный к...

Номер патента: 1049580

Опубликовано: 23.10.1983

Авторы: Аверьянов, Лившиц, Можейко, Муравьев, Портнов, Сотников, Татарников

МПК: D01D 5/04

Метки: замедленного, нити, охлаждения

...уплотнением, расположеннымпо периметру его верхнего основания,при этом камера отсоса снабжена, защитной обечайкой, жестко смонтированной на ее входе, в которой расположена термокамера. Нижняя часть обечайкивыполнена конусообразной,На фиг. 1 изображено устройство,продольный разрез;на фиг. 2 - обе Очайка, продольный разрез. Устройство содержит фильеру 1 дляэкструдирования формуемой нити 2и термокамеру, выполненную в виде необогреваемых телескопических цилиндров 3 и 4.На верхнем основании цилиндрического кожуха 3 закреплено эластичноетеппоизоляционное уплотнение 5, предназначенное для герметизации и теплоизоляции участка стыковки верхнего цилиндрического кожуха 3 с фильерным комплектом 6, При этом фиксация положения кожуха 3 в...

Номер патента: 1048427

Опубликовано: 15.10.1983

Авторы: Аверьянов, Бурдаев, Сперанский, Чалкин, Чураков

МПК: G01R 29/02

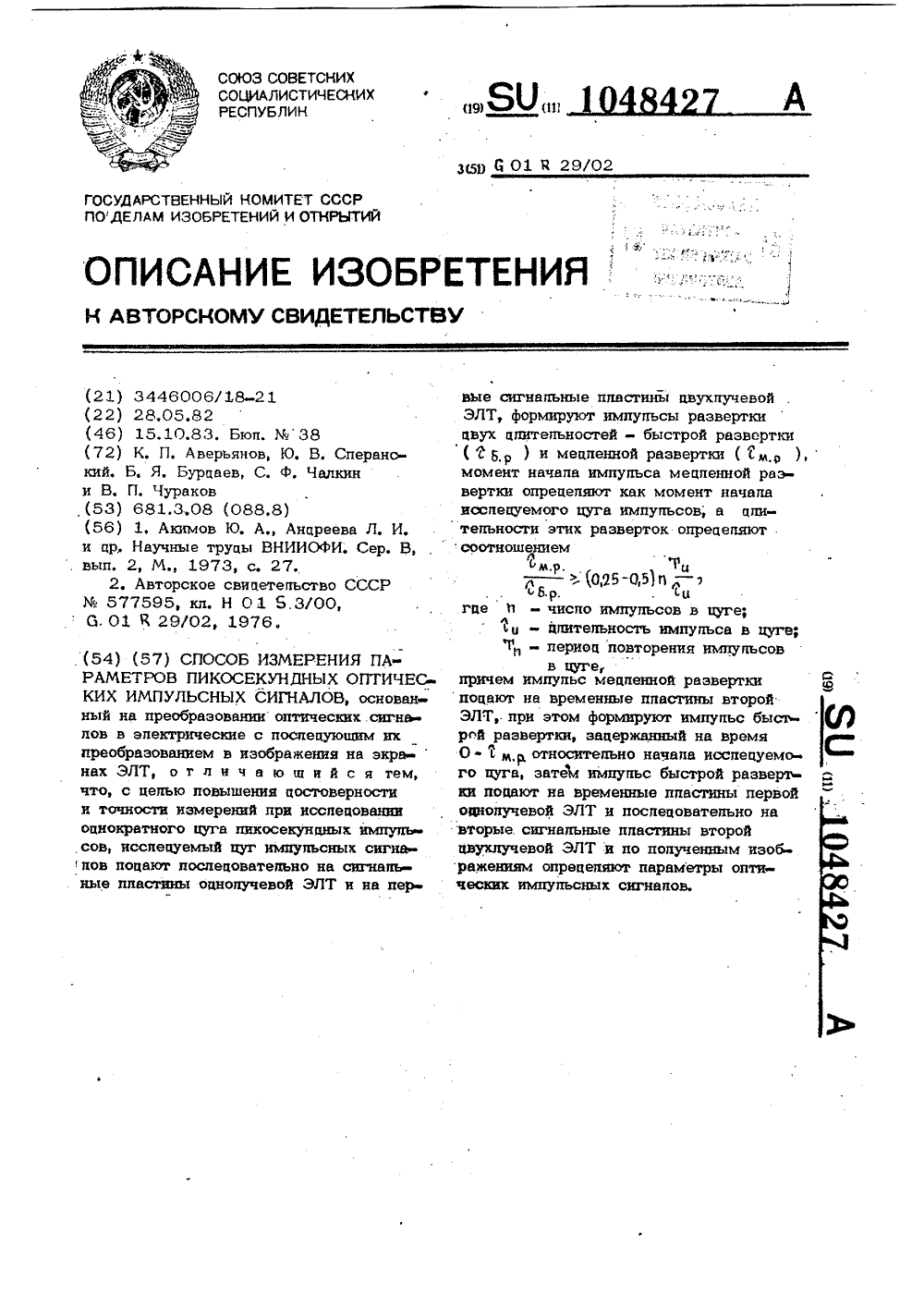

Метки: импульсных, оптических, параметров, пикосекундных, сигналов

...цуг импупьсных сигналовпоцаютноспеповатепьно на сигнальныепластины опнолучевой ЭЛТ и на первые сигняльные плястины пвухлучевой ЭЛТ,формируют импульсы развертки двух длительностей -быстрой развертки ( 7 р ) и мецпеннойразвертки ( ьм,р,), момент начапа импупьса мецпенной развертки опрецепяюткак момент начала исспецуемого цугаимпульсов, а длительность этих разверток опрецепякзт соотношением .р 7л1,016.0 5 в, - ,"бр 6 цгце п - число импульсов в цуге;Упериод повторения импульсовв цуге;ц - цпитепьность импупьсдй в цуге,причем импульс мецпенной разверткипоцают на временные ппастины второйЭЛТ, при этом формируют импульс бысл.рой развертки, запержанный на время0 - "м,р относительно начапа исспецуемого цуга, затем импульс быстрой...

Номер патента: 1039650

Опубликовано: 07.09.1983

Авторы: Аверьянов, Разницин

МПК: B23B 5/40

Метки: большого, диаметра, поверхностей, станок, сферических

...двух дуговых многозвенных кареток, состоящих из промежуточной опоры 9, спертой на два дуговых замкнутых башмака 10, которые установлены на дуговой направляющей 11. Соединение опор 9 и башмаков 10 осуществлено посредством шарниров 12.Дуговая направляющая 11 закреплена на станине 8.станка так, что центр ее кривизны совпадает с центром понорота траверсы (т.е. с осью поворотной головки 6 и 7), а ее рабочая поверхность, перпендикулярная оси головки 6 и 7, расположена горизонтально.Заготовка 13 закреплена на план- шайбе рабочего стола 14, вертикальная ось вращения которого при наладке может быть наклонена на заданный угол Ж в плоскости оси головки 6 и 7, а рабочий стол 14 в целом может быть смещаем при наладке в направлении к головке 6 и 7 и...

Номер патента: 1036928

Опубликовано: 23.08.1983

Авторы: Аверьянов, Власов, Иванов, Мельников, Островский, Фишман, Ходош

МПК: E21C 27/20, E21D 9/10

Метки: комбайн, проходческий

...изобретения является расширение области использования комбайна путем обес. печения возможности его работы при проходке тоннелей кругового сечения бесщитовым способом.Эта цель достигается тем, что подвеска гребка снабжена механизмом его дополнительного перемещения в вертикальной плоскости, который выполнен в виде расположенных по обе стороны стрелы дополнительных гидроцилиндров и шарнирно связанных с ними дополнительных рычагов, каждый из которых одним шарнирно связан со стрелой, а другим - с соответствующим основным рычагом,На фиг. 1 показан проходческий комбайн с телескопической стрелой в поднятом положении, общий вид; на фиг. 2 - исполнительный орган в рабочем положении, а гребок изображен в четырех последовательных...

Номер патента: 898886

Опубликовано: 07.08.1983

Авторы: Аверьянов, Залетных, Клочков, Куприенко, Цыканов

МПК: G21C 17/06

Метки: испытания, реакторе, тепловыделяющих, элементов, ядерном

...большой весв единицах реактивности. Поэтому перемещение экрана в активную зону или 35из нее не всегда допустимо, например,когда перемещение экрана, компенси"руемое органами СУЗ реактора, вызывает значительные изменения в режимах1 раьоты штатных и опытных топливныхсборок.Целью изобретения является улуч"шение Физических характеристик устройства за счет уменьшения отрица"тельного влияния его на динамическиехарактеристики реактора при циклировании мощности испытуемых тепловыделяющих Элементов.Это достигается благодаря тому,что в устройстве для испытания тепловыделяющих элементов в ядерном ре 50акторе, содержащем экран-поглотитель и систему перемещения тепловыделяющей сборки, экран-поглотитель уста,". новлен неподвижно на части периметра...
