Култыгин

Номер патента: 1642243

Опубликовано: 15.04.1991

Авторы: Александрова, Берлин, Дашков, Долгов, Култыгин, Силаев

МПК: G01F 13/00

Метки: газов, дозатор, жидкостей, среда

...смеси, например азот и гелий, под одинаковым избыточным давлением подводят к входным патрубкам З.Шток каждого обтюратора устанавливают на заданную отметку шкалы, например семь частей азота и три части гелия. При этом проходная площадь первой фильтр-пластины 4 составляет 70 О от ее поверхности, а второй 30. Азот и гелий проходят через поры свободной поверхности соответствующих фильтр-пластин и смешиваются в камере. Свободная проходная поверхность пластины равна разнице между всей поверхностью пластины и ее площадью Ек (фиг.2) контакта с обтюратором. Полученная газовая смесь через выходной патрубок 2 поступает к потребителю. Благодаря ламинарному режиму течения компонентов через фильтр-пластины поддерживается постоянный состав...

Номер патента: 1594542

Опубликовано: 23.09.1990

Авторы: Гласко, Култыгин

МПК: G06F 11/10

Метки: двоичном, единиц, коде, количества

...число 30 разделить на четыре примерно равных близких к 8 сла. гаемых: 8+7+8+7. При этом адресные входы двух микросхем 556 РТ 4 используются полностью, а в двух других сигнал на одном ив адресных входов должен быть постоянным (не связанным с регистром 1 числа) и равным нулю.Устройство работает следующим образом.К-разрядное двоичное число с регистра 1 разбивается на части по 88+7 элементов, каждый из которых поступает на адреснье входы блоков 3 памяти, входящих в группу 2.1.,В блоках 3 памяти, входящих в группу 2.1, хранится информация по каж. дому адресу, соответствующая весу 8(7). разрядного двоичного числа, поступающего на соответствующие адресные входы. При этом из каждого блока 3 памяти в этой группе 2.1 считывается 4-разрядная...

Номер патента: 1577026

Опубликовано: 07.07.1990

Авторы: Атабекова, Култыгин, Литвин, Стефанов

МПК: H02M 7/48

Метки: инвертором, трехфазным

...опорной частоты от ЗГ (фиг. 2, Й ) на входы счетчиков 3 и 4 на их вью одах последовательно ус 50 танавливаются двоичные коды чисел 0,1, 9 (фиг. 2 а,Ь), Такую последовательность счета обеспечивает обратная связь с выходов второго разряда на установочные входы. Сигналы с выходов первого и четвертого разрядов счетчи 55 ков 3 и 4 подаются на дешифраторы 5 и 6. На выходах дешифраторов Формируется трехфазная последовательность импульсов со сдвигом между фазами 120 эл.градусов, причем сигналы на выходах дешифратора 6 сдвинуты по временн на половину периода опорной частоты ЗГ 1 относительно сигналов на выходах дешифратора 5 (фиг. 2 с, Й). При суммировании импульсов с одноименных выходов дешифраторов элементами ИЛИ 7 - 9 на выходах последних...

Номер патента: 1564732

Опубликовано: 15.05.1990

Авторы: Култыгин, Степанов

МПК: H03M 7/22

Метки: дешифратор

...3 в соответствующих столбцах дешифраторной матрицы. В верхней (первой) строке дешифраторной матрицы будут освещены фотодиоды 3, которые обеспечат протекание токов от источника питания (по входу 6) через балластный элемент 1 и их суммирование в нагрузочном элементе 5. Не освещенные диоды 3 в строке сохраняют непроводяцее состояние.Напряжение на нагрузке 5 (т.е, выбранной нагрузке) первой строки будет определено выражением Кн еыбрК Кдгде Р, = в , п = , К - величина 30 сопротивления освещенного фотодиода, К н - величина сопротивления нагрузки; К- величина балластного сопротивления.Во второй строке диодной матрицы 35 будут освещены фотодиоды 3 в соответствии с набором световых сигналов, В этом случае одни фотодиоды 3 обеспечат...

Номер патента: 1392595

Опубликовано: 30.04.1988

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: запоминающее, коррекцией, ошибок

...слово подаются на входы блока 4 контроля и коррекции ошибок, где производится выявление и коррекция ошибок в Ь+1)-разрядном информационном слове. Скорректированное Х-разрядное информационное слово с выхода блока 4 контроля и коррекции ошибок подается на выход устрой" ства и на вход блока 5. Контрольные байтные разряды получают путем сум" мирования по модулю два сигнала байта, Контрольные байтные разряды подаются на выход устройства с выхода блока 5.В предлагаемом устройстве корректирующие коды исправляют одиночные ошибки и обнаруживают двойные ошибки, но не выявляют полного пропадания слова на выходах блоков 2 и 3, 11 ри этом на выходах устройства формируется нулевое слово с правильными контрольными разрядами. Контрольные байтные разряды...

Номер патента: 1359620

Опубликовано: 15.12.1987

Автор: Култыгин

МПК: F27D 1/16

Метки: дуговых, заправки, откосов, печей, плавки, подачи, подины, сводов, сталеплавильных, стен, сыпучих, ходу

...6 в подшипниках 7 и оканчивающейся соплом 8. Цилиндр 6 скреплен соосно с корпусом 1 опорным элементом 9. Пневмопривод 10 .через редуктор 11 соединен с полой осью 5. Опорный цилиндр 6 соединяется с магистралью сжатого воздуха трубопроводом 12, а пневмопривод - трубопроводом 13, Заправочный материал поступает на поворотную головку 3 через течку 14. Редуктор и пневмопривод раскреплены в корпусе опорными элементами 15. Для транспортировки машины предусмотрена скоба 16, а для хранения в стеллаже - опорныеконструкции 17.Машина работает следующим образом. 5 Иэ дуговой сталеплавильной печивынимается расходуемый электрод 2 и вместо него вставляют заправочную машину, заполненную заправочными материалами, пользуясь при этом мосто- О вым краном...

Номер патента: 1351740

Опубликовано: 15.11.1987

Авторы: Алов, Култыгин, Челышев

МПК: B23Q 7/00

Метки: загрузочное

...груза 7 и,Р - вес груза 6.В исходном состоянии система находится в равновесии,. так как Р 1 Ь, - -РЬ= О, и момент от силы Р равен нулю При укладке на поддон 1 детали 45 9 последний опускается на величину ее толщины и возникает момент М= = РзЬ э 1.п 1, котоРый за счет соответствующего подбора (расчета) зеличин Р 3 и Ь 3 компенсирует Вес детали 50 9. При укладке следующей детали увеличивается угол 1, а следовательно, увеличивается М , т,е. происходит постоянная компенсация растущего веса собираемого пакета деталей.Устройство работает в следующем порядке.В исходном состоянии поддон 1 находится в верхнем положении и при этом за счет грузов 6 и 7 прижат к упору 3 с усилием 2-4 кгс. Указанное усилие прижатия необходимо для плотного прилегания...

Номер патента: 1312647

Опубликовано: 23.05.1987

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: запоминающее, идентификацией, ошибок

...входы.Блок 9 анализа синдромов, в отличие от известного устройства, выполнен в виде двух блоков постоянных накопителей: адресные входы одного из них соединены с выходами другого, адресные входы котороп соединены с выходами второго 7 формирователя синдрома, управляющие входы обоих БПП шдключены к шинам разрешающих потенциалов (не показаны), а их выходы являются выходаи блока 9.В режимах записи, хранения и считывания как информационные, так и контрольные разряды устройства могут быть искажены. Это эквивалентно црибавлению к ним по модулю два помех,"соответственноИе, и е. Если в накопитель 1 записывались сигналы Х и ХОМ, то при считывании на 15 20 25 30 35 40 45 50 выходах накопителя получим соответственно сигналы Хое и ХоМ Эе,. Эти сигналы...

Номер патента: 1303312

Опубликовано: 15.04.1987

Авторы: Коробко, Култыгин, Трефилов

МПК: B23K 9/10

Метки: длины, дуги, стабилизации

...и увеличивается апряжение, снимаемое сзондов 5. Это напряжение через фильтр6 поступает на первьй вход устройства 7 сравнения, на второй вход которого поступает напряжение непосредственно с зондов 5, С вьхода устройства 7 сравнения напряжение, пропорциональное приращению напряжения ЛБзондов 5 во время отклонения дуги 4,под действием магнитного поля возбудителя 3 поступает на первый вход нелинейного элемента 8, на второй входкоторого с источника заданного напряжения поступает напряжение УоВмомент достижения напряжением ЬБзначения Б, формирователь 9 импульсов вьрабатьвает импульс, которыйпоступает на управляющий вход запоминающего устройства 10, на сигнальный вход которого поступает сигнал сгенератора 2 пилообразного тока. Таким...

Номер патента: 1295455

Опубликовано: 07.03.1987

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: оперативной, памяти

...блоке 8 управления, четвертый выход дешифратора двухразрядного счетчика блока 9 дешифраторов, элементы И 37, ИЛИ 35, триггер 34 в формирователе 6 числовых сигналов) причем изменение состояний перечисленных элементов происходит по заднему Фронту ВИ 1. Таким образом происходит переход к второму этапу проверки КУ, который определяется наличием разрешающего сигнала на втором выходе дешифратора цвухразрядного счетчика блока 9 дешифраторов. Блок 8 управления формирует реяим записи, а также управляющие импульсы в счетчики строк и столбцов,В течение всего второго этапа счетчик выбора микросхем остается в нулевом состоянии. С выхода формирователя 6 числовых сигналов подается единичный сигнал на третий выход устройства, При записи единичной...

Номер патента: 1234099

Опубликовано: 30.05.1986

Авторы: Коробко, Култыгин, Трефилов

МПК: B23K 9/10

Метки: датчик, комбинированный, сварки

...и втором входах, формируется сигнал управления, поступающий на управляющий вход первого запоминающего устройства 10, на информационный вход которого постулает сигнал, пропорциональный току генератора 3.Таким образом, при отклонении дуги в одну сторону на выходе устрой О ства 10 будет напряжение, пропорциональное току .1 генератора 3, т,е. в момент достижения напряжения дуги значения 1 Я .При отклонении дуги1в дРугую сторону, аналогично описанному, С помощью второго формирователя импульсов 12 и второго ключа 13 на выходе второго запоминающего устрой-, ства 14 получается напряжение, про.порциональное току 1. генератора 4 вг 20 момент достижения напряжением дуги значения 11 ,. С устройства 10 напряжение постуйает на первый нормирующий...

Номер патента: 1193729

Опубликовано: 23.11.1985

Авторы: Вариес, Култыгин

МПК: G11C 21/00

Метки: динамической, информации, памяти, регенерации

...входа коммутатора 10, а в блоке 7 - на вторые входы элементов И 26, 29 и 35. При этом через коммутатор 2 на информационные входы регистра 1 поступают сигналы с выхода счетчика 3, на информационные входы регистров 5 и 8 поступает нулевая информация, так как на одиннадцатом и двенадцатом входах устройства нулевая информация.По ВИ 2 в блоке 7 формируется управляющий сигнал записи в регистры 1, 5 и 8 (цепь - элементы И 26, ИЛИ 18, третий выход блока 7), при этом в регистр 1 записывается информация, соответствующая состоянию счетчика 3 (т,е. номер строки, по которой должна производиться регенерация), а в регистры 5, 8 - нулеваяства по первому варианту - очередной (штатная регенерация)информации - представлена на фиг. 3, В этом...

Номер патента: 1171281

Опубликовано: 07.08.1985

Авторы: Алов, Зыков, Киселев, Култыгин

МПК: B23Q 7/10

Метки: выдачи, поштучной

...кольцом 4, пружиной 5, поводковой муфтой 6 и вилкой 7, пружины 8, штифта 9, 25 отсекателя 10. На магазине 1 шарнирно закреплен двуплечий рычаг 11, снабженный приемной площадкой 12 с фигурным пазом. На вилке 7 отсекателя 10 установлен упорный винт 13,Устройство работает следующим образом. В исходном положении детали типатрубок (Фиг. 1) укладываются стопойна приемные площадки 12, двуплечиерычаги 11 которых через поводковыемуфты 6 удерживаются на заданномуровне ограничительными кольцами 4 При подаче сигнала на выдачудетали шток 3 поршневого приводаперемещается вправо (Фиг. 3). Приэтом приемная площадка 12 под действием собственного веса и веса стопыдеталей опускается на величину,равную толщине детали и зависает наголовке упорного винта...

Номер патента: 1121791

Опубликовано: 30.10.1984

Авторы: Бадажков, Игнатов, Култыгин, Минеев

МПК: H05B 7/144

Метки: дуги, переменного, питания

...зажигания дуги переменного тока обеспечивает гарантированное зажигание дуги в Момент перехода тока дуги через нуль, что необходимо для выполнения условия непрерывности тока дуги. В противном случае ток дуги будет содержать высшие гармоники. Наилучшие условия для зажигания дуги в момент перехода тока дуги через нулевое состояние обеспечивается повышением напряжения на дуговом промежутке, что эквивалентно повышению степени ионизации газов дугового промежутка.2. Включение корректирующей ЭДС в электрическую цепь с дугой переменно 40 го тока связано с затратами энергии на ее формирование таким образом, что при увеличении ЭДС затраты энергии увеличиваются в степени, приближаю 45 щейся к квадратной.Приведенные требования в процессе...

Номер патента: 1109809

Опубликовано: 23.08.1984

Авторы: Гласко, Култыгин, Щепаева

МПК: G11C 29/00

Метки: запоминающее, информации, контролем, коррекцией

...входы накопителя 2 подаетсяинформация текущего адреса из реги-стра 24, Счетные импульсы подаютсяна управляющий вход регистра 24 свыхода счетчика 22 через элемент 45И 23. Параллельно с занесением информации в накопитель 2 в счетчиках 8производится подсчет единиц записы-,ваемой информации по каждому разряду.Это необходимо дпядальнейшего опреде ления и коррекции случайных ошибок,которые нельзя исправить, используяконтрольные коды по Хэммингу.После окончания записи массиваинформации контрольная информация свыходов счетчиков 8 поступает на вхо",ды 41 регистра 1 и далее записываетсяв накопитель 2. На этом режим записизаканчивается.В начале режима считывания с выходов накопителй 2 выдается служебная инФормация, которая поступает навходы...

Номер патента: 1100058

Опубликовано: 30.06.1984

Авторы: Коробко, Култыгин, Трефилов

МПК: B23K 9/10

Метки: ванны, датчик, ширины

...диаграмма работы элементов датчика. Датчик содержит генератор импульсов 1, которые через переключатель 2 поступают на вход генератора пилообразного тока 3, выход которого связан с входом блока колебаний дуги поперек стыка 4, измерение тока возбуждения осуществляется измерителем 5, дифференциатор 6, подключенный к дуговому промежутку, выход которого соединен с входом нелинейного элемента 7, а выход последнего соединен с управляющим входом запоминающего блока 8, сигнальный вход которого связан с измерителем тока 5, формирователь импульсов 9, вход которого соединен с выходом нелинейного элемента 7, а выход с управляющим входом переключателя 2, блок. сравнения 10, первый вход которого подключен к выходу запоминакицего блока 8, второй вход...

Номер патента: 1094692

Опубликовано: 30.05.1984

Авторы: Коробко, Култыгин, Трефилов

МПК: B23K 9/10

Метки: датчик, комбинированный, сварки

...с блоком 5 колебания дуги поперек стыка, создающего магнитное поле в зоне дуги 6, Выводная клемма нагрузки соединена с первым входом первого нели" нейного элемента 7, второй вход которого соединен с источником, первого заданного напряжения дуги 0 ьВыход элемента 7 через первый формирователь 8 импульсов соединен с первым входом первого ключа 9, второй вход которого соединен с входом первого генератора 3, а выход - с управляющим входом первого запоминающего устройства 10, сигнальный вход которого связан с выходом первого генератора 3. Выводная клемма нагрузки (дуговой промежуток) связана также с первым входом второго нелинейного элемента 11, второй вход которого соединен с источником второго заданного напряжения дуги 1 д. Выход...

Номер патента: 1048521

Опубликовано: 15.10.1983

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: накопителей

...элемента И и пятому входу блока управления, шестой вход которого соединен с выходом третьего элемента И, третий входкоторого и третий вход шестого50 элемента И подключены к четвертому выходу блока управления, третий вход четвертого элемента И соединен с выходом блока сравнения адресов.На фиг, 1 представлена функцио нальная схема предложенного устройства; на фиг. 2 и 3 - соответствен- но функциональные схемы блока управ" ления и формирователя числовых сигналов.Устройство (фиг. 1) содержит формирователь 1 адресных сигналов, блок 2 сравнения адресов, блок 3 местного управления, предназначенный для пуска и останова работы 65 Устройства, датчик 4 начального адреса, датчик 5 конечного адреса,формирователь 6 числовых сигналов,блок 7...

Номер патента: 1029230

Опубликовано: 15.07.1983

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: блоков, коррекции, ошибок, памяти

.... Информационные сигналы поступают также на входы второго шифратора 4 шифратора считывания) аналогичного первому. Шифратор 4 формирует те .же контрольные разряды, что и шифратор 3. Выходные сигналы обоих шифраторов сравниваются друг с другом схемой сравнения 5. Сигнал на ее выходе 12 указывает на правильную работу обоих шифраторов (при наличии сравнения) или на неисправность одного иэ них при несравнении).В режиме считывания на первый вход 10 устройства поступают информационные, а на второй вход 13 контрольные разряды, считанные из накопителя.Блок управления 1 разрешает прохождение информационных сигналов через коммутатор 2 на входы первого шифратора 3, одновременно те же сигналы поступают на вход ана.логичного второго шифратора 4,...

Номер патента: 1023399

Опубликовано: 15.06.1983

Авторы: Гласко, Култыгин, Шепаева

МПК: G11C 29/00

Метки: адресных, действия, коррекции, памяти, последовательного, сигналов

...третий входы дешифратора подключены к выходам блоков контроля, второй выход подключен к одному из входов логического блока, другой вход которого соединен с одним из выходов блока управления, а выход - с третьим входом блока управления.Логический .блок содержит последовательно соединенные дополнительный элемент НЕ, триггер и элемент И, выход которого является выходом блокад одним иэ входов которого является один из входов элемента и, а другим входом, блока являются объединенные вход дополнительного элемента НЕ и один из входов триггераНа Фиг. 1 изображена структурная схема устройства для коррекции адресных сигналов в памяти последовательного действия, на фиг. 2 - 4 структурные схемы соответственно первого блока контроля совместно со...

Номер патента: 1020865

Опубликовано: 30.05.1983

Авторы: Варнес, Култыгин

МПК: G11C 29/00

Метки: памяти

...управления,а выходы - к одним из входов третьего регистра и второй схемы сравнения,выходы которой соединены с входамичетвертого регистра, входы второго,третьего и четвертого элементов ИЛЙподключены соответственно к выходамтретьего регистра, к выходам четвертого регистра и к выходам второгодешифратора, а выходы - к входампятого элемента ИЛИ, выход которогосоединен с входом блока управления,шестой и седьмой выходы которогоподключены соответственно к управляющим входам третьего и четвертогорегистров, другой вхОд второй схемысравнения соединен с третьим выходо:формирователя контрольных сигналов,выходы формирователя сигналов четкоти, первого элемента ИЛИ, нулевойвыход пятого дешифратора, выходытретьего и четвертого регистров являются...

Номер патента: 982099

Опубликовано: 15.12.1982

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: запоминающее, контролем, коррекции, ошибок, цепей

...соответственнона регистр 1 и регистр 2, Информационные сигналы с регистра 1 поступают на вход . шифратора 5. При отсутствии ошибок в считанной инфор-мации и правильной работе шифратора5 контрольные сигналы, сформированные шифратором 5, полностью совпадают с сигналами, хранимыми в регистре 2, Соответственно на выходах схефо мы 6 сравнения все сигналы должныбыть равны нулю, и при правильнойработе схемы 6 сравнения и дешифра"тора 9 на третьем выходе последнегодолжен быть сигнал единицы (выбран Я нулевой выход дешифратора 9), Еслиже при считывании произошла ошиб-ка, то на выходах схемы б сравнениясигналы отличны от нуля, т,е. Форми982099 бв четвертой графе - смысловоезначение соответствующих сочетанийзначений сигналов в первых трех гра-...

Номер патента: 980166

Опубликовано: 07.12.1982

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: оперативной, памяти

.... счетчика 9 подсчитывают заполнение 2 разрядов счетчика 9. Триггер 10 сигналом с инверсного выхода блокирует Формирование счетной "единицы". в счетчик строк Формирователя 1, а сигналом с прямого выхода разрешает Формирование счетной "единицы" (по ВИ 1) в счетчик столбцов формирова" теля 1. Контролируемый адрес сохраняется в Формирователе 1 в течениевремени между сигналами ВИЗ и ВИ 1,а обращение к накопителю осуществляется между сигналами ВИ 1 и ВИЗ, что5исключает обращение к контролируемой ячейке памяти. При полном переборе адресов столбцов ячеек памятипроисходит заполнение Г разрядовсчетчика 9, что приводит к формированию сигнала на втором выходе де 10 шифратора 11, действие которого описано выше. В период...

Номер патента: 951407

Опубликовано: 15.08.1982

Авторы: Вариес, Култыгин

МПК: G11C 29/00

Метки: блоков, коррекции, ошибок, памяти

...второй вход третьей схемысравнения подключен к выходу второй схемы сравнения, первый и второйвход которой подключены соответственно к выходу первого шифратора ико второму выходу дешифратораСхема устройства представленана чертеже.Устройство содержит информационный регистр 1 и регистр контрольныхразрядов 2, коммутатор 3, шифраторы11 и 5 схемы сравнения 6, 7 и 8,дешифратор 9, блок управления 10и накопитель 11.Уст рой ст во работа ет следующим образом,В режиме записи блок управления10 разрешает прохождение церез коммутатор 3 на входы шифратора чинформационных сигналов, хранимых в информационном регистре ), одновременно эти информационные сигналы подаются на входы накопителя 11(на выход устройства). Шифратор формирует контрольные...

Номер патента: 945621

Опубликовано: 23.07.1982

Автор: Култыгин

МПК: F27D 1/16

Метки: дуговых, заправки, откосов, печей, плавки, подачи, подины, сводов, сталеплавильных, стен, сыпучих, ходу

...воздуха, являющегося охладителеми создающего избыточное давление вмеханизме центробежного разбрасывателя, препятствующее попаданию пыли игазов в механизм. Для транспортировкизаправочной машины. грузоподъемнымкраном предусмотрена скоба 16. Крепление деталей осуществляется крепежнымиэлементами 17,Для перемещения и изменения скорости вращения центробежного разбрасыва- ытеля имеется переносной пульт 18, устанавливаемый в районе смотрового окна19, расположенного в заслонке 20. 21 4Работа происходит следуюшим образом,Из дуговой сталеплавильной .печи вынимают расходуемый электрод 2 для наращивания, а вместо него вставляют за-,правочную машину, предварительно заполненную заправочным материалом, фиксируют ее в головке электрододержателятаким же...

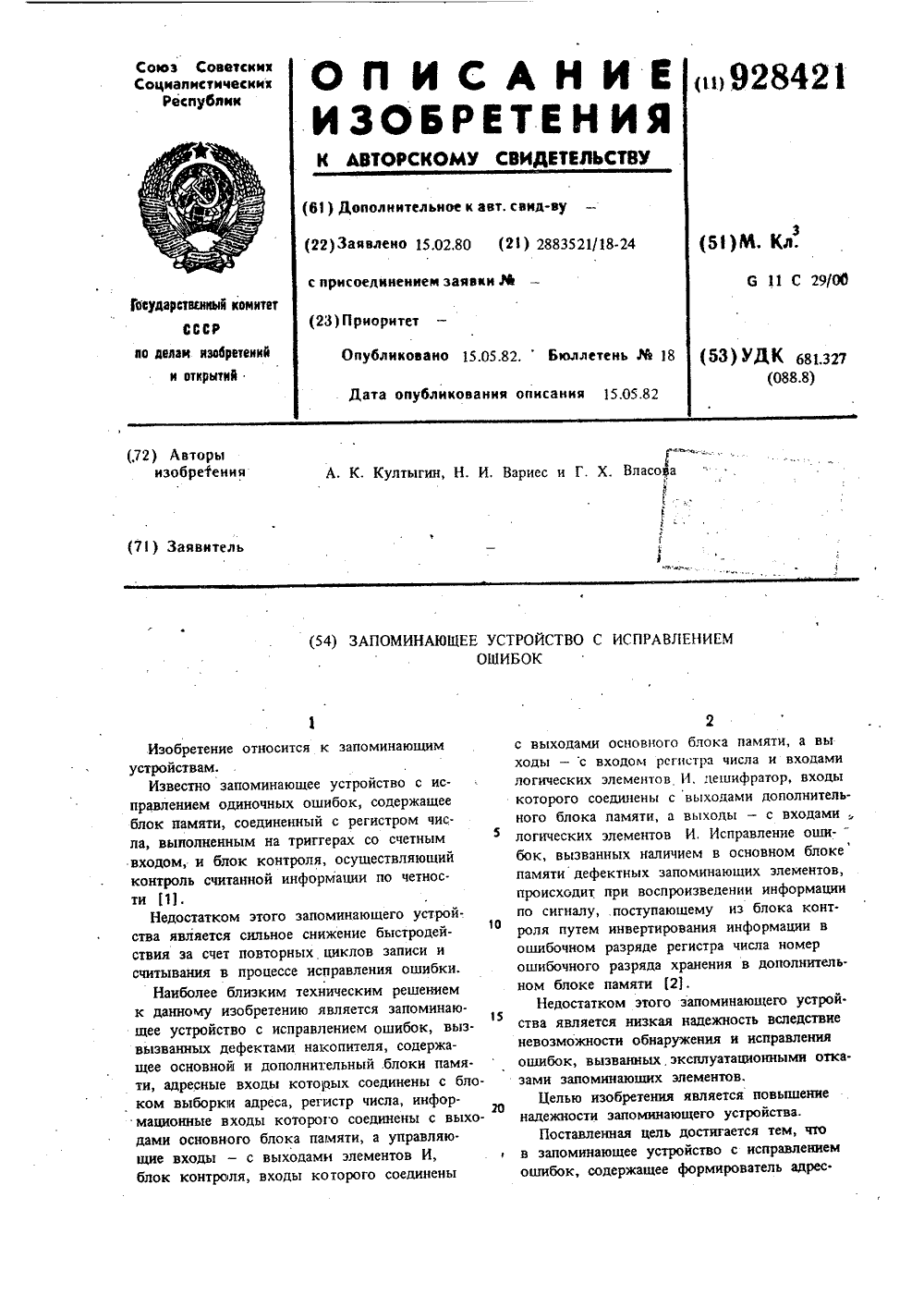

Номер патента: 928421

Опубликовано: 15.05.1982

Авторы: Вариес, Власова, Култыгин

МПК: G11C 29/00

Метки: запоминающее, исправлением, ошибок

...также сигнал контроля числа на нечетность.Синдром и код номера дефектного зало. минающего элемента из накопителя 3 поступает в блок 5,Блок 5 вырабатывает сигналы управления в случаях: появления синдрома, не равного "0"; появления кода номера дефектного запоминающего элемента, не равного "О"; появления синдрома, не равного коду номера дефектного запоминающего элемента. Блок 5 производит также суммирование по модулю два синдрома и коды номера дефектногозапоминающего элемента, считанного из накошпеля 3.92842 О 2 О 25 зо 35 40 45 50 55 Управляющие сигналы с блока 5 одновре-менно с сигналом контроля числа на нечетность с блока 4 контроля поступают в дешифратор 7,Код номера дефектного запоминающегоэлемента иэ накопителя 3 и сумма по модулю...

Номер патента: 926724

Опубликовано: 07.05.1982

Авторы: Вариес, Гласко, Култыгин

МПК: G11C 29/00

Метки: памяти

...что "нуль" запийсывается по адресам с номерами 1+ (п 1-1)2(п 1=1,2 2/2), по остальным номерам записываются "единицы". Обнаружениенеисправности выходных цепей дешифратора3 происходит аналогично обнаружению неисправности входных цепей. Это относится ко всемвыходам, кроме последнего, так как при просчете счетчика 12 в йрямом направлении последний выход дешифратора 3 не проверяется.50 Поэтому после окончания прямого просчетаблок 1 управления вырабатывает сигнал ре.верса, устанавливающий триггер 13 в состояние "единицы" (это третья особенность работы устройства в режиме проверки выходных 55 адресных цепей), Сигнал с триггера 13 пере.водит счетчик 12 в режим реверса, и начинает.ся обратный просчет адресов, Так как приэтом последний выход...

Номер патента: 926026

Опубликовано: 07.05.1982

Авторы: Караваев, Клюев, Косырев, Култыгин, Падерин, Римкевич, Рыжонков, Серов, Тагер, Хомутов, Чемерис

МПК: C21C 7/076

Метки: рафинирования, смесь, сплавов, стали

...мас,0 Количество удаленнойпримеси поотношению к Абсолютное понижение содержанияэлементов, мас,1 фтори 1 С СаО Смест Л О ее исходному содержанию, мас.Г ды 1: Х 1 Сг Р Ь 1 85 10 5 2 80 15 5 0,65 0,045 0,022 0,57 0,043 0,018 35,5 59,0 25,5 55,5 28,1 50,0 6,6 20,0 3 70 5 25 4 60 30 10 0,71 0,032 0,014 0,61 0,030 0,010 0,69 0,040 0,012 0 16,0 Как видно из таблицы, в случае выбора компонентов в указанных пределах достигается наибольшая степень де 50 фосфорации металла. При отклонении от предлагаемого состава (смесь 5) и предлагаемого содержания компонентов в смеси (смесь 4) степень дефосфорации невысокая или процесс затормаживается,Применение предложенной смеси при рафинировании инструментальных, наСодержание компонентов, мас, 1 5 50...

Номер патента: 903989

Опубликовано: 07.02.1982

Авторы: Гласко, Култыгин, Щепаева

МПК: G11C 29/00

Метки: адресных, действия, коррекции, памяти, последовательного, сигналов

...с адресом числа, которое в данный момент находится в зоне считывания. Этот адресхемой 8 сравнения сравнивается с адесом, хранимым в регистре 9 При совпадении адресов в счетчике 4 и регистре 9 схема 8 сравнения выдает сигнал в блок 12, который в свою оче- . редь Формирует сигнал разрешения считывания РС или разрешения записи РЗ в зависимости от установленного режима работы запоминающего устройства (считывание Сь или запись Зи), Кроме того, блок 12 вырабатывает сигнал С, поступающий в ЦВМ и свидетельствующий о том, что поиск заданного адреса закончен и .запоминающее устройство готово к обмену информацией.При.безошибочной работе устройст-. ва, описанной выше, схема 1 О сравнения и дешифратор 11 не оказывают на него влияния. Ошибки в...

Номер патента: 901291

Опубликовано: 30.01.1982

Авторы: Баканов, Галян, Кацман, Култыгин, Мизин, Рудашевский, Тулин, Хомутов

МПК: C21C 5/52

Метки: выплавки, высокохромистой, стали

...и шлака что в свою очередьухудшает раскислительную способностьферросиликохрома.Как показывают проведенные исследования, крупная фракция кусков ферросиликохрома полжна быть 90-300 ммПри размере кусков менее 90 мм они нейопапают в металл и остаются в шлаке. 3 901кого состава до 10 от веса шихты ( неболее 140 мм) и феррохром 21.Однако известный способ имеет ряднедостатков,Шлак, получаемый в конце окислительной продувки, содержит обычно до 2025% 9,0 и имеет основность СаО/ ЯО0,5-0,8. В связи с этим раскислительнаяспособность ферросиликохрома продуктомвзаимодействия которого с окислами хро 10ма является 50, резко снижаетсяиз-за высокой активности 50 в послепропувочном шлаке. Кроме того, присадка ферросиликохрома на шлак фракциейне...
