Буинцев

Номер патента: 1338037

Опубликовано: 15.09.1987

Авторы: Буинцев, Кулаков, Руденков, Черныш, Чухов

МПК: G01R 19/04, H03K 5/24

Метки: экстремумов

...с управляющим входом пер.40ного ключа 5 и входом инвертора 15,выход которого соединен с управляющимвходом второго ключа 6, при этом входблока 9 фиксации моментов экстремумови входы запоминающих элементов 1 и 2 45подключены к входной шине 16, а выходы запоминающих элементов 1, 2 - к выходным шинам 17 и 18,Устройство работает следующим об 50разом,Входной сигнал подается на сглаживающий фильтр 1 О ц вычитающий вход сумматора 11, на суммирующий вход которого поступает сглаженный сигнал с выхода фильтра 10, формируя ца выходе сумматора 11 с достаточной точностью оценку первой производной входного сигнала. При приближении значений нходцого сигнала к максимуму производная уменьшается до нуля с последующим изменением знака и при выполнении...

Номер патента: 1276275

Опубликовано: 15.12.1986

Авторы: Буинцев, Зензеров, Милаев, Подсосов

МПК: A01C 15/00

Метки: агрегат, газоструйный, органических, разбрасывания, твердых, удобрений

...на концах которых смонтированы со стороны шнека поворотные лопатки 22. Источник 6 сжатого воздуха имеет сопловой аппарат 23, выполненный в виде40 эжектора на выгрузном окне 24 измельчителя. Дозирующий шнек 7 и измельчитель 8 установлены на выходе соплового аппарата 23. Ротор 25 источника 6 сжатого воздуха установлен на подшипниках 26 в корпусе 27 и соединен через редуктор 1 О с карданной передачей 11. Между звездочкой 17 и втулкой 16 со спицами 21 проходит стенка кожуха 28. Источник 6 сжатого воздуха соединен с сопловым аппаратом 23 воздуховодом 29. 50Агрегат работает следующим ооразом.Куча удобрений захватывается отвалами и перемешается по нолю. При помощи гидропривода 20, редуктора 9 и цепной передачи 19, 18. 17 шнекприводится во55...

Номер патента: 1231521

Опубликовано: 15.05.1986

Авторы: Буинцев, Калашников, Цымбал

МПК: G06G 7/56

Метки: задач, массопередачи, решения, теплои

...5 через инвертор7 поступает напряжение (-Ч ), а навторой информационный вход интегратора 8 с выхода коммутатора б поступает напряжение У , Напряжение Чгформирующееся на выходе интегратора8, изменяется от значения Ч, дозначения М по линейному закону,ганалогичному закону (4), Блок 9 работает в режиме периодизации развертки, причем период равен длительности одного цикла работы коммутаторов 5, 6 и интегратора 8. Изображение на экране электронно-лучевойтрубки представляет собой линию, составленную из отрезков прямых. Наклонкаждого отрезка определяется величиной, соответствующей разности напряжений, интегрируемой с помощью интегратора 8. Эта линия аппроксимируетграфик зависимости температуры иликонцентрации вещества от пространственной...

Номер патента: 1161982

Опубликовано: 15.06.1985

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: G09B 9/00

Метки: деятельности, операторов, оценки

...когда регулирование выходногопараметра должно осуществляться впределах заданной зоны.Указанная цель достигается тем,что в устройство, содержащее два ключа, соединенные с входами устройства,блоком синхронизации и блоком определения ошибок, подключенным к выпрямителю,блок задания времени, соединенныйнепосредственно с блоком синхронизации и через интегратор - с индикатором, введены последовательно включенные блск задания зоны регулированияреальных процессов, сумматор и ограничитель амплитуды, соединенный синтегратором, кроме того, сумматорподключен к выпрямителю,На Фиг, 1 представлена схема устройства; на фиг. 2 - графики выходных напряжений,Устройство содержит ключи 1 и 2,посредством которых оно может бытьсвязано с тренажером. Ключи 1 и...

Номер патента: 1160462

Опубликовано: 07.06.1985

Авторы: Буинцев, Калиногорский, Макрушин, Падалко, Рыбалко, Сакун, Цымбал

МПК: G09B 9/00

Метки: объекта, оператора, тренажер, энергетического

...последовательно включенные второй и третий сумматоры и второй интегратор - к первому узлу ввода учебной. информации, причем первыйинтегратор соединен с вторым сумма-.тором, а второй узел ввода учебнойЗОинформации подключен к третьему сумматору.На чертеже схематически изображентренажер оператора энергетическогообъекта, 35Тренажер содержит блок 1 моделирования реальных процессов, блок 2предъявления:информации и блок 3экономической оценки качества .ведения плавки, Блок 1 моделирования ре,альных процессов реализован на ана-.логовой вычислительной машине, Входыего связань 1 с реостатными задатчика; ми основных управляющих воздействий(расходов вентиляторного, компрессорного и инжектируемого воздуха, мазута, коксового и доменного газов,руды и...

Номер патента: 1150633

Опубликовано: 15.04.1985

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: G06G 7/28

Метки: генерирования, функций

...к входам блоков Формирования гармонических составляющих ряда Фурье, первые выходы которых соединены с соответствующими входами сумматора, 55 подключенного выходом к выходу устройства, дополнительные входы сумматора подключены к вторым выходам бло-. 1 1150633 2Изобретение относится к автоматике и вычислительной технике, в частности к генераторам сигналов, пред-.ставляемых в виде суммы гармоническихсоставляющих ряда Фурье. 5, мирования гармонической составляющей,Известен генератор функций, содержащий сумматоры-накопители, матричный умножитель, счетчики, вентили,регистр памяти и цифроаналоговыйпреобразователь 1 . 1 ОНедостатком устройства являетсяпониженное быстродействие.Известен также генератор Функций,содержащий управляемый...

Номер патента: 1043720

Опубликовано: 23.09.1983

Авторы: Айзатулов, Буинцев, Мочалов, Падалко, Рыбалко, Сакун, Цымбал, Шакиров

МПК: G09B 9/00

Метки: оператора, процессов, тренажер, энергоемких

...37 и 38 напряжения. Узел интегрирования состоит из интеграторов 34 и ключевых элементов 39.При этом управляющие выходы блока 3 задания управляющих воздействий связаны с соответствующими входами блока 5 моделирования загрузки сцпу" чих материалов, блока б имитации положения фурмы и блока 7 имитации положения конвертора, подключенного управляющим выходом к информационному. входу блока имитации положения фур720 . 8купность переключателей и кнопок. Кон , троль, эа ходом выполнения организационно-.технологических операций осуществляется с помощью контрольно-измерительных приборов блока 2 .предь-:явления информации, расположенныхна приборных панелях тренажера, атакже с помощью световых индикаторов13 и 33 блоков 5 и 7, оптически связанных с...

Номер патента: 1005091

Опубликовано: 15.03.1983

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: G06G 7/26

Метки: воспроизведения, функций

...которой осуществляется оперативное изменение обобщенного графика (предельной базовой кривой), набранного в преобразователе 4, применительно к конкретным особеноностям очередного технологического цикла. Причем, градуировка блоков задания начального 5 и конечного б значений аргумента функций производится в соответствии с функцией О(Ц = Ч(П), обратной по отношению к предельной базовой кривой, так, что входами блоков задания являются значения параметров, а выходами- напряжения, пропорциональные времени, соответствующему этим значениям параметра по предельной базовой кривой, Пример градуировки блоков 5 и б для кривой, набранной в рассматриваемом случае в преобразователе 4, приведен на фиг. 3. Устройство работает следующим образом.На блоках...

Номер патента: 999017

Опубликовано: 23.02.1983

Авторы: Берлин, Буинцев, Калиногорский

МПК: G05B 13/02

Метки: возмущений, косвенного

...отрицательной обратной5 О связью,Первая и вторая модели объектабеэ запаздывания 2 и б первого ивторого блоков моделирования 1 и 5и третий блок моделирования 9 име 55 .ют по два входа. На один иэ них поступает преобразуемый сигнал. С помощью другого осуществляется установка текущих параметров, вырабатываемых соответственно первым вторым итретьим идентификаторами 11, 13 иф 15,Конструктивное выполнение идентификаторов 11, 13 и 15 также определяется свойствами конкретного объекта. Эти блоки могут содержать65 блоки формирования сигнала ошибкинастройки, блоки задержки и Фильтрыьизкой частоты.Устройство работает следующимобразом,На первые входы первого и второго блоков моделирования 1 и 5 поступает сигнал о регулирующем...

Номер патента: 989749

Опубликовано: 15.01.1983

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: H03K 17/04

Метки: коммутатор

...элементе 5, устанавливаетгенератор 9 пилообразного напряжения500 в исходное состояние, опрокидывает триггер 11, подготавливая тем самым к работе дешифратор 2, и изменяет состояниесчетчика 1 импульсов, в результате чегооткрывается следующий канал в переключаюшем блоке 3.55 го блока через блок вьщеления модулянапряжения соединен со вторым входомзапоминающего эдеме.1 та и входом делителя напряжения, при этом выходы первого и второго элементов сравнения подключены соответственно ко входу ждущегомультивибратора и входу триггера, дргой вход которого соединен с выходомждущего мультивибратора, а выход - сдругими входами дешифратора,На чертеже представлена функциональ-,ная схема коммутаторе, который состоитиз счетчика 1 импульсов,...

Номер патента: 985799

Опубликовано: 30.12.1982

Авторы: Буинцев, Динкелис, Косолапов, Мочалов, Падалко, Сакун, Цымбал

МПК: G06G 7/48

Метки: кислородно-конверторной, моделирования, плавки

...тепло- и массопе.реноса, блок 4 моделирования зонывторичных реакций, блок 5 моделированиязоны первичных реакций, блок 6 моделирования плавления скрапа, блок 7 моде 55лирования состояния уровня шлако-металлической эмульсии, блок 8 генерированиягармоничных составляющих ряда Фурье,блок 9-1 формирования синтезирующихС выходов сумматоров 19 и 20 сигналы,отражающие форму поверхности металлической ванны, поступают на входы аналогового коммутатора 10, который обео.печивает поочередное подключение сигналов с выходов блоков 9-19-7 к отлоняющей системе электронно-лучевогоиндикатора 11, в результате чего наэкране индикатора формируется сложноеизображение, параметры элемента которого изменяются в соответствии с ходоммоделируемого процесса. 11...

Номер патента: 964982

Опубликовано: 07.10.1982

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: H03K 17/04

Метки: коммутатором

...управления коммутатором работает следующим образом,Генератор 1 тактовых импульсовформирует прямоугольные тактовыеимпульсы с заданным периодом Т . Отрицательным перепадом тактовые им.- пульсы запускают счетчик 2. На фиг.21,2,3,22,23,24,25 - временныедиаграммы генератора 1 тактовых импульсов и триггеров счетчика 2.: Тактовые импульсы, пройдя через инвертор 5 и изменив Фазу на противоположную, поступают на дифференцирующую цепь б. Положительный выброс свыхода дифференцирующей цепи б запускает ждущий мультивибратор 7, импульсы с выхода которого, пройдяэлемент ИЛИ 8, поступают на дополнительные входы дешифратора 3, НаФиг,2 5,6,7 - временные диаграм. мы инвертора 5, дифференцирующейцепи б и ждущего мультивибратора 7,С выхода дешифратора...

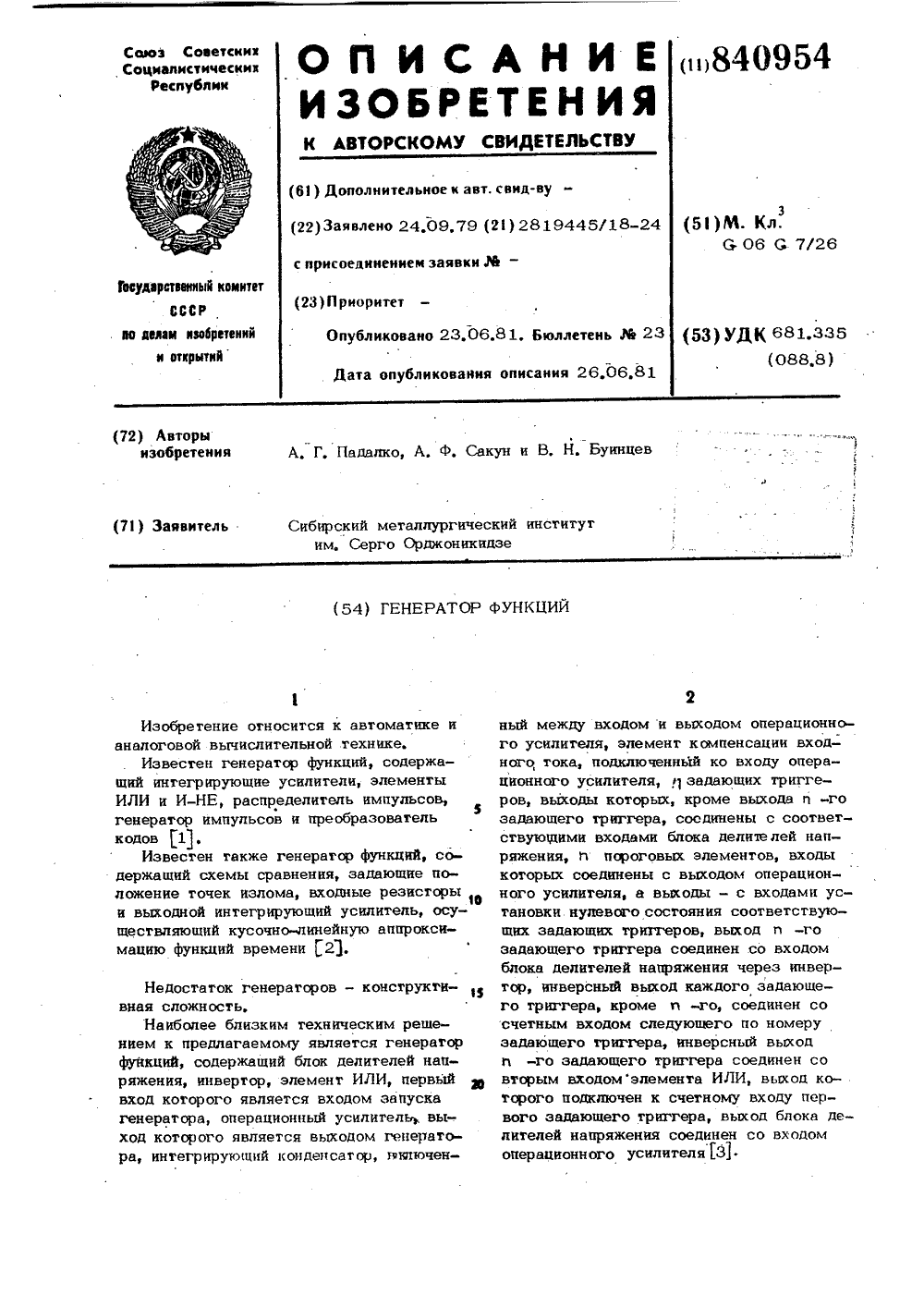

Номер патента: 840954

Опубликовано: 23.06.1981

Авторы: Буинцев, Падалко, Сакун

МПК: G06G 7/26

Метки: генератор, функций

...прямоугольная ступень- .ка напряжения полсокительной полярности,Это напряжение через блок делителей напряжения 1 поступает на вход инвертора 2и далее через входной. резистор 6 на входусилителя 3, На выходе усилителя 3 появляется нарастающее положительное напряжение, которое поступает на входы пороговых элементов 88 с регулируемы. ми порогами срабатывания, С помощьюпороговых элементов 88 устанавливается размах линейных участков воспроизводимой кривой. При достижении выход-.ным напряжением генератора порога срабатывания перва о порогового элемента8 на его выходе (фиг, 2 д) вырабатывается импульс отрицательного перепада,который возвращает триггер 9 в исходное состояние и запускает одновибратор10, на выходе которого (фиг, 2 е)...

Номер патента: 796903

Опубликовано: 15.01.1981

Авторы: Буинцев, Ельцов, Макрушин, Падалко, Сакун, Хорошавин, Цымбал

МПК: G09B 9/00

Метки: мартеновскойпечи, оператора, тренажер

...скорости обезуглероживания), счетчик 17 и дешифратор 18, а также ключи 19, источник 20 питания, узел 21 индика-, . ции, соединенный с полупрозрачным экраном 22. Управляющие входы ключей 19 соединены с соответствующими выходами дешифратора 18, информационные входы - с источником 20 питания, а выходы - с,соответствующими входами узла 21 индикации, оптически связанным с блоком 22 предъявления инФормации.Блок 11 имитации Факела предназначен для воспроизведения цветовых, яркостных и геометрических характеристик пламени и содержит три идентичных канала, каждый из которых состоит из последовательно соединенных 9 силителя 23 постоянного тока и светового излучателя 24, снабженного отражателем 25 и оптическим Фильтром 26; связанным с...

Номер патента: 750736

Опубликовано: 23.07.1980

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: H03K 17/00

Метки: аналоговых, коммутатор, сигналов, электронный

...положительной полярности. Этим импульсом устанавливается в нуленое состояние генератор 8 пилообразного напряжения и стирается информация, имеющаяся в запоминающем элементе 5, Кроме того, отрицательным перепадом этого же импульса запускается счетчик 1 импульсов, который изменяет свое состояние. В результате этого срабатывает сответствующая ячейка дешифратора 2, на дополнительные входы которого поступает положительное напряжение с первого элемента б сравнения.С выхода дешифратора 2 на управляющий вход соответствующего ключа блока 3 коммутации поступает напря 8 пилообразного напряжения. Крометого, этим импульсом стирается информация в запоминающем элементе 5, аотрицательным перепадом запускаеттате чего открывается следующий ка 59 нал...

Номер патента: 721835

Опубликовано: 15.03.1980

Авторы: Буинцев, Калиногорский, Падалко, Рыбалко, Сакун, Цымбал

МПК: G06G 7/48

Метки: моделирования, пламени

...10-12,и полупрозрачный экран 13,Устройство работает следующим образом.На входы. усилителей 1-3 постоянного тока поступают либо от моделирующей установки, либо непосредственноот измерительных датчиков реальногообъекта сигналы, отражающие текущиезначения управляющих параметров, определяющих яркостные и геометрическиехарактеристики пламени, например данные о расходе топлива и воздуха и ихсоотношении. Интенсивность свеченияисточников 4-6, подключенных к выходамусилителей 1-3 постоянного тока, пропорционально зависит от величин управляющих сигналов, поданных на входыусилителей 1-3. Световые потоки от излучателей 4-6, сформированные и направленные соответствующим образомотрвжвтелями света 7-9 через цветныесветофильтры 10-121 например...

Номер патента: 658552

Опубликовано: 25.04.1979

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: G06F 3/14

Метки: вывода, информации, лучевой, трубки, экран, электронно

...на фазосдвигающий элемент 3. С выходов фазосдвигающего элемента 3 напряжения, сдвинутые относительно друг друга нао90, поступают на формирователи 4, 5 трапециидального напряжения и на вход коммутаторов 10, 11. Форма этих напряжений представлена на фиг, 2 а, 2 б, а изображение, формируемое ими, на фиг. 2 в.С выходов формирователей 4, 5 трапеции- дального напряжения сигналы поступают на формирователи 6, 7 треугольного напряжения и на соответствующие входы коммутаторов 10, 11, Форма этих напряжений представлена на фиг. 2 г, 2 д, а изоб 35 ражение, формируемое ими, на фиг. 2 е.Формирователи 6, 7 преобразуют трапециидальное напряжение в напряжение треугольной формы, которые вместесформируемым ими изображением представлены соответственно на...
