H03K 13/17 — H03K 13/17
Аналого-цифровой преобразователь с цифровой коррекцией нуля
Номер патента: 437217
Опубликовано: 25.07.1974
Автор: Фендриков
МПК: H03K 13/17
Метки: аналого-цифровой, коррекцией, нуля, цифровой
...коммутации 8 в положении, при котором входы декодирующего преобразователя 7 подсоединены к прямым выходам соответствующих разрядов регистра б. В течение первого цикла в блоке 2 формируется цифровой эквивалент преобразуемого напряжения. В процессе формирования на выходе декодирующего преобразователя 7 образуется ступенчато нарастающее напряжение вследствие указанного способа подсоединения декодирующего преобразователя к регистру 6,Преобразуемое напряжение У, и выходное напряжение декодирующего преобразователя 7 в течение первого цикла сравниваются при помощи схемы сравнения 4, выходные сигналы которой используются для формирования кода. По окончании первого цикла под действием импульса записи, поступающего на блок вентилей 9,...
Аналого-цифровой преобразователь с коррекцией динамических погрешностей
Номер патента: 439913
Опубликовано: 15.08.1974
Авторы: Вальский, Живилов, Островерхов
МПК: H03K 13/17
Метки: аналого-цифровой, динамических, коррекцией, погрешностей
...сравнивающего устройства 2 и аналогичного сумматора 10 поступает компенсируощее напряжение У;и контрольные напряжение У; , а на второй вход сравнивающего устройства 3 с аналогового вычптателя 11 поступает разность этих напряжений. Основной преобразователь 6 кода в напряжение работает как обычный ПКН в аналого-цифровом преобразователе поразрядного уравновешивания, вырабатывая0 напрякения У 0 разрядов.Блок 8 контрольных напряжений независимо от работы сравнивающих устройств на каждом такте преобразования последовательно выдает контрольное напряжение У2). Дополни тельный преобразователь 7 кода в напряжение вырабатывает компенсационное напряжение положительной илп отрицательной полярности, равное Уло2) ФУдо; с 2 , когда имеются...
Аналого-цифровой преобразователь поразрядного уравновешивания
Номер патента: 440784
Опубликовано: 25.08.1974
МПК: H03K 13/17
Метки: аналого-цифровой, поразрядного, уравновешивания
...третьей 8, четвертой 9, пятой 10, шестой 11, седьмой 12 и восьмой 13 схем И, первой 14, второй 15 и третьей 16 схем сборки, первого 17 и второго 18 триггеров, первой 19 и второй 20 линий задержки, первого 21 и второго 22 инверторов и выпрямителя 23.На входы схемы сборки 16 поступают сигналы сброса пробной единицы с логического блока 4, на входы схемы сборки 14 поступают сигналы начала тактов уравновешивания с распределителя импульсов 5. 10 15 20 25 30 35 40 45 50 55 60 65 Перед началом работы все триггерные элементы устройства находятся в нулевом состоянии. В процессе отыскания любого -го разряда в начале такта уравновешивания импульс начала такта поступает из распределителя импульсов 5 через первую схему сборки 14 на вход установки нуля...
Преобразователь средневыпрямленного значения переменного напряжения во временной интервал
Номер патента: 440785
Опубликовано: 25.08.1974
Автор: Баранов
МПК: H03K 13/17
Метки: временной, значения, интервал, переменного, средневыпрямленного
...второго пик-детектора 7, первый управляемый интегратор 8, сигнальныц вход которого связан с вторым пик-детектором 7, а выход с первым входом сравнивающего устройства 9, второй 30 вход которого связан с первым пик-детектором 3, генератор тактовых импульсов 10, выход которого связан с входом управления первого интегратора 8 и входом схемы И 11, второй вход которой связан с выходом сравнивающего устройства 9, выход схемы И 11 является выходом устройства.Преобразователь работает следующим образом.На одном входе сравнивающего устройства 9 при помощи выпрямителя 1, второго управляемого интегратора 2, формирователя времени интегрирования 4 и первого пик-детектора 3 формируется постоянное напряжение Уь пропорциональное интегралу от модуля...
Аналого-цифровой преобразователь поразрядного уравновешивания
Номер патента: 440786
Опубликовано: 25.08.1974
МПК: H03K 13/17
Метки: аналого-цифровой, поразрядного, уравновешивания
...разряда.При включении напряжения +У (начало измерения) в зависимости от полярности напряжений на выходных шинах триггера 2 сработает либо левое реле, либо правое, причем, сработавшее реле самозаблокируется контактами блокировки (10 или 14), а цепь питания второго реле при перебросе контактов 9 или 13 разорвется. Если сработает левое реле, произойдет переброс контактов 8 вверх; это соответствует полному включению первого разряда (переход из состояния 1/2 в состояние 1). Если сработает правое реле, произойдет переброс контактов 12 вниз; это соответствует полному выключению первого разряда (переход из состояния 1/2 в состояние О). Напряжение, установившееся при этом на выходе уравновешивающей цепи, будет равно 1/2 ЕО О,+1,/4 Ео, где 0=0...

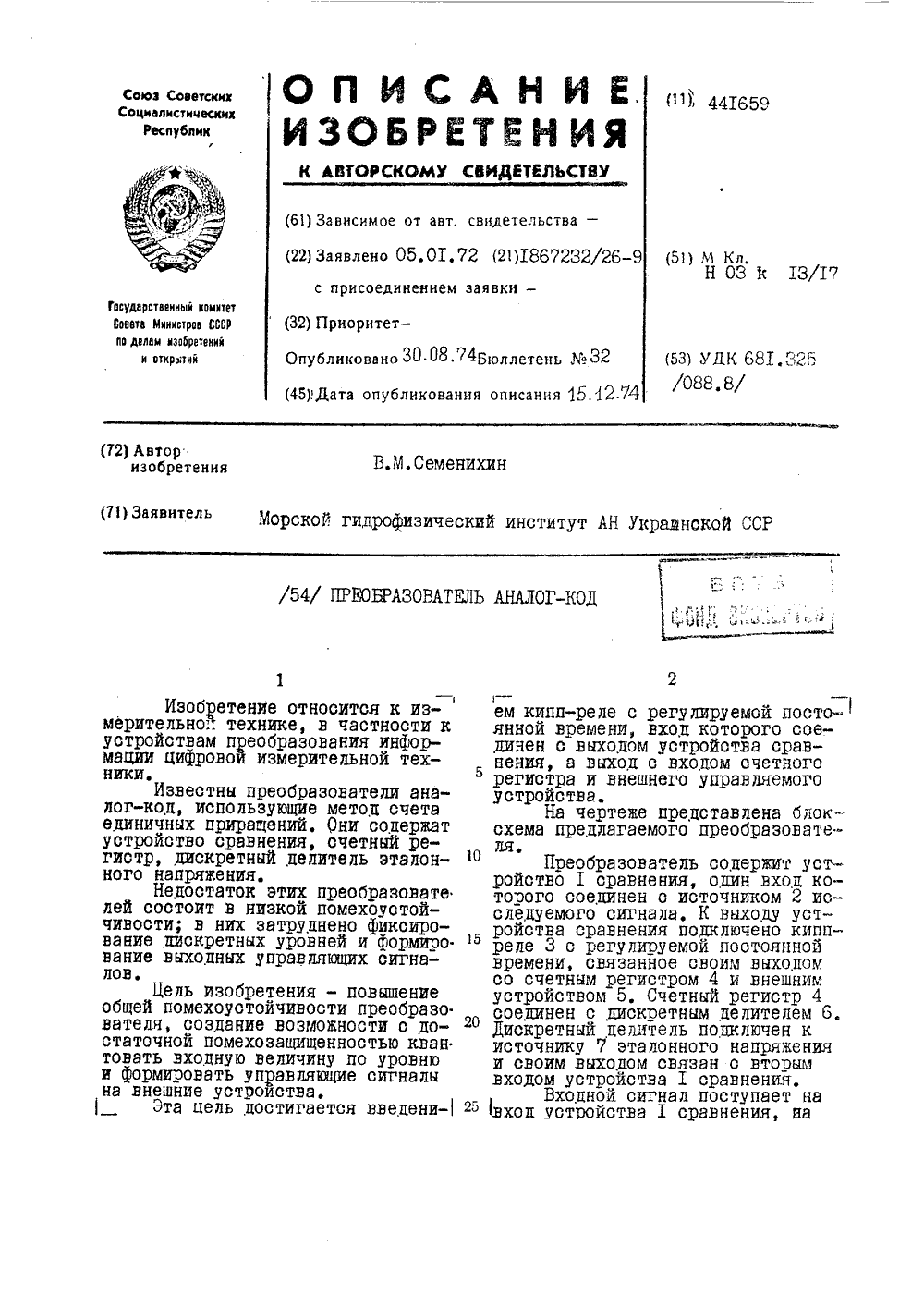

Преобразователь аналог-код
Номер патента: 441659
Опубликовано: 30.08.1974
Автор: Семенихин
МПК: H03K 13/17
Метки: «аналог-код»
...срабатывание кипп-реле, спвиг регистра, устрановдение дискретного Aелитедя В следующее состояние. В пальнейшем работа устройства по Вторяется.Сигнал с кипп-реле подается одновременно на счетный регистр . - , является выхопным, т.е. Фиксирует: ся Внешними устройствами. Переднк, Фронт импульса с кипп-реле соответствует моменту постижения Вхопным сигналом очередного квантованного уровня. Состояние триггеров регистра соответствует номеру этого уровня В двоичном коде. ПРЕДМЕТ ИЗОБРЕТЕНИЯ Преобразователь аналог-код,содержащий ус тройство сравнения,пискретный пелйтедь, источник эталонного напряжения й счетный регистр., причем первый Вхоп устройства сравнения соединен с источником преобразуемого сигнала, а Вто рой - с выхопом...
Уравновешивающая схема для аналогоцифрового преобразователя поразрядного уравновешивания
Номер патента: 444319
Опубликовано: 25.09.1974
Авторы: Брякин, Вашкевич, Панков, Пучков
МПК: H03K 13/17
Метки: аналогоцифрового, поразрядного, преобразователя, схема, уравновешивания, уравновешивающая
...напряжения, сигнал с выхода триггера 5 открывает по второму входу схему 2+1 разряда, подготавливая его к работе. Сигналом с нулевого выхода блокируется схемаИ - НЕ разряда 1 - 1, тем самым исключаетсяповторное включение этого разряда. Период"ледовапия синхросерии подбирается таким,чтобы к приходу очередного синхроимпульсазавершилось определение очередного разряда, бОзакончились переходные процессы в линейномдекодирующем преобразователе и схеме сравнения. В момент появления сигнала СИ 1 сигналом с выхода схемы И - НЕ устанавливаются в единичное состояние триггеры 4 и 5 55 с + 1 разряда и начинается процесс определеппя следующего разряда измеряемой величины. Одновременно блокируется схема И - НЕразряда (СИ 1=0). Состояние...

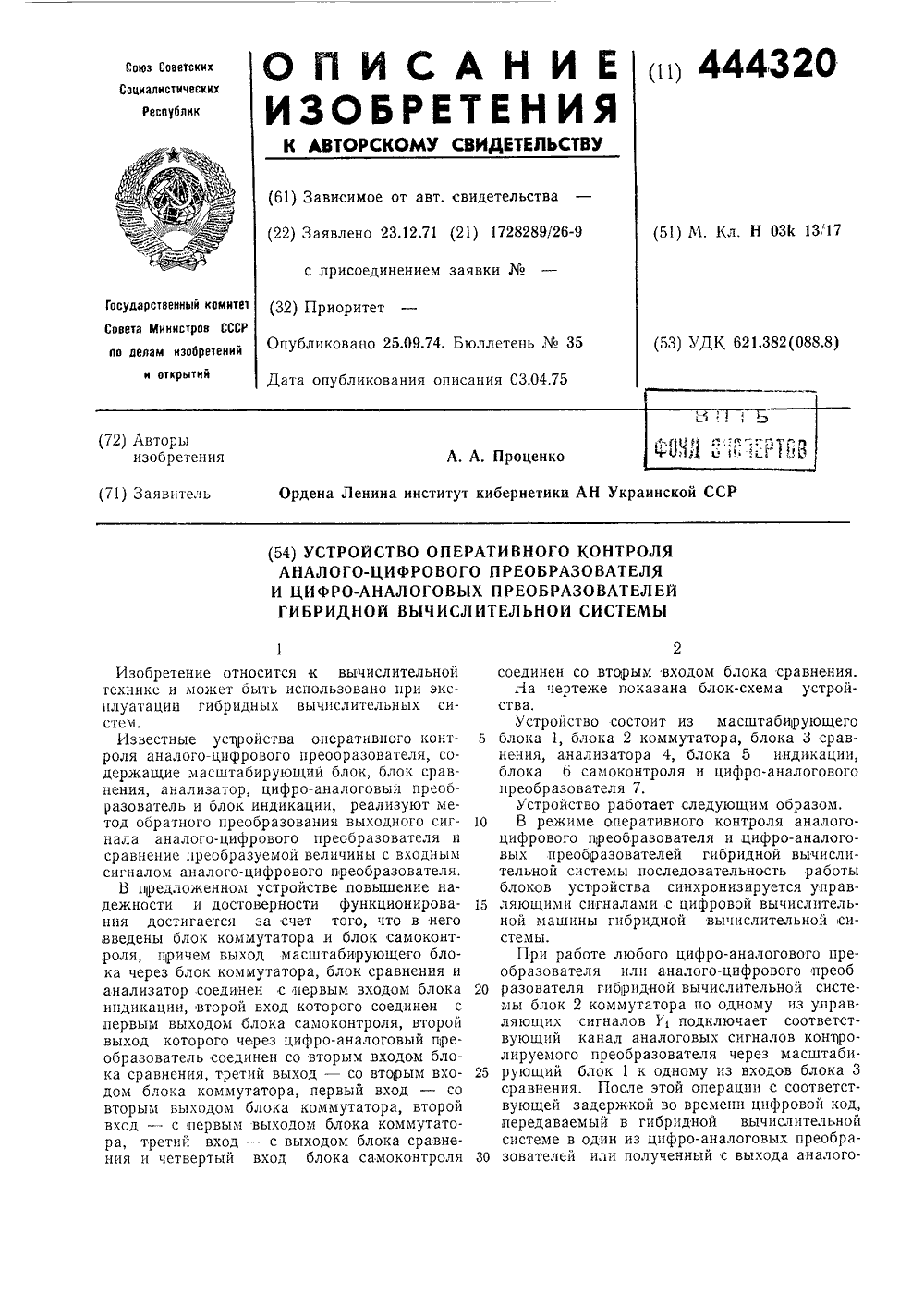

Устройство оперативного контроля аналого-цифрового преобразователя и цифро-аналоговых преобразователей гибридной вычислительной системы
Номер патента: 444320
Опубликовано: 25.09.1974
Автор: Проценко
МПК: H03K 13/17
Метки: аналого-цифрового, вычислительной, гибридной, оперативного, преобразователей, преобразователя, системы, цифро-аналоговых
...3 сравнения.Блок 3 сравнения постоянно вырабатывает результаты сравнения входных сигналов в режимах точной и грубой оценки сравниваемых сигналов. По управляющему сигналу У, поступающему на вход анализатора 4, последний анализирует результаты, получаемые на выходе блока 3 сравнения. Если произошло несравнение в блоке 3 сравнения в режиме точной оценки сравниваемых сигналов, то анализатор 4 фиксирует это и осуществляет накопление результатов несравнения такого рода, что визуально оценивается в блоке 5 индикации, Если произошло несравнение в блоке 3 сравнения в режиме грубой оценки сравниваемых сигналов, то анализатор 4 также фиксирует это и вырабатывает сигнал Останова гцбридной вычислительной системы. В этом случае для локализации места...
Преобразователь постоянного тока в цифровой код
Номер патента: 445145
Опубликовано: 30.09.1974
МПК: H03K 13/17
Метки: код, постоянного, цифровой
...13 закрыта сигналом триггера 10 коррекции, сдвигающий регистр 11 находится в нулевом состоянии. Импульс начала измерения включает управляющий триггер 4, который разрешает прохождение импульсов генератора 9 через схему И 5 на вход счетчика б импульсов и генератор 3 пилообразного напряжения, ток которого, протекая через обмотку компенсации датчика 1, создает магнитное поле, противоположное полю рабочего тока, При достижении времени 1, когда ошибка за счет нелинейности генератора 3 пилообразного напряжения составляет определенную величину, сигнал с выхода дешифратора 7 включает триггер 10 коррекции, который запрещает поступление импульсов на вход счетчика б и разрешает прохождение сигналов на вход счетчика 12 коррекции. Одновременно сигнал...
Преобразователь напряжения в код
Номер патента: 445981
Опубликовано: 05.10.1974
Авторы: Вознесенский, Нечуйкин, Химков
МПК: H03K 13/17
Метки: код
...и= : 2 - 1, а й- количество раз рядов выходного двоичного нода преобразователя), подающихся на соответствующие входы блока сравнивающих устройств 4 (число сравнивающих устройств в блоке 4 также равно к ). На вторые входы блока сравнивающих устройств 4 поступает преобразуемый сигнал О в зависимости от уровня которого на выходе дешиФратора 5 вырабатывается вод, эквивалентный О который поступает на входы блока выдачи кода 6. Отсюда код считывается во внешие устройства схемой разрешения считывания 7 только при отсутствии сигнала на выходе схемы выделения неопределенности 8.Неопределенность выходного вода появляется в случае, если сигнал О достигает значения, при котором он оказывается в пределах зоны нечувствительности одной из схем...
Аналого-цифровой преобразователь
Номер патента: 445982
Опубликовано: 05.10.1974
МПК: H03K 13/17
Метки: аналого-цифровой
...устройство ступенчатой экстраполяц 1 ш 15 и в логическое устройство шнейной экстраполяции 16. В этом 65 заел 1012 стс 51 НОРьа 51 лои"1 еск 251 Опе 132 циЯО1- ) - ЛЕ 1 2 Ч 1 я )Оя, )ЛЯ ЧИ- :;- - ЬЕ ОЛЕ гО 1- я, - ЛЯ.,ОЛЯ я ) О ХЧ 1 я ЛЕ Логическое устроцство линейной экстраполяции 16 по команде с устройства управления 3 в завттсцмостц от знака разности выра- жения включает напрясенце ЛЕ исто тнттка образцовых дополнительных ттаппяжений 17 с соответствуюптим зттаком. Пптт отрттпателытой 10 разности включается - ЛЕ, пои положительной разности + ЛЕ. Лбсолютное атталиение разности задается запанее и оппелеляет ошибку восстаттовлеттття. Ттяпряисенце ЛЕ складывается алгсбраически в сютцпчтоптем 15 узле 14 с напр яжениемр ГО -1- р Гс т Т....
Устройство преобразования постоянного напряжения в код
Номер патента: 447830
Опубликовано: 25.10.1974
МПК: H03K 13/17
Метки: код, постоянного, преобразования
...делителя из числа импуль-сов делимого й=й 1-й=зхк(Ь)-ьу)=Ь-)-г= 7При выполнении этой операциинеобходимо преобразование каждогоиз напряжении в число=импульсныйкод, вычитание этих кодов и преобразование полученного результатапо закону 4 , что эквивалентно потенциированию,Время, необходимое для получения кода, пропорционального логарифму частного от деления напряжен й, состоит из суммы временпреобразования каждого напряженияи времени вычитания числа импульсных кодов. Поэтому для уменьшения общего времени преобразования(т.е.увеличения быстродействия)производят преобразование обоихнапряжений и суммирование кодовза один такт формирования экспоненциальной развертки. За одинтакт напряжение экспоненциальнойразвертки последовательно...
Преобразователь напряжения в цифровой код
Номер патента: 447831
Опубликовано: 25.10.1974
Автор: Белякова
МПК: H03K 13/17
...половины обшего числа повторных сравнениИ Ь, то компенсирующая ступень остается включенной, в противном случае она выключается импульсом со счетчика единиц Ф через устройство управле- ния 5. После определения всех разрядов кода на выходе цифроаналогового преобразователя 2 запомнится напряжение Ц, соответствующее входному с некоторой погрешностью.На следующих тактах входное воздействие УхУ 1 многократно сравнивается со значением запомненного напряжения с помощью пороговых устройств 8 и 9. Если разность между входным воздействием и напряжением Ун больше порога срабатывания, то формируется единица, в противном случае -. нуль. Логическое устройство 10 определяется значение какф ХО Д =Ух+(-=%х =Ь+ 1) нЕсли число значений =1 больше общег...
Линейный преобразователь эффективных значений
Номер патента: 448593
Опубликовано: 30.10.1974
Автор: Кротов
МПК: H03K 13/17
Метки: значений, линейный, эффективных
...сделать длавающий вход дреобразователя (см. фиг, 2); в последнем случае йередаточйая характеристика устройства 4 должна иметь квадратичный характер, а усилитель 1 или устройство 4 должны быть инвертирующими.Устройство работает следующим образом.Если на вход преобразователя подан сигнал, устройство 4 заперто, дополнительная обратная связь через него отсутствует, и преобразователь работает аналогично известному.В том случае, когда напряжение на выходе преобразователя меняет знак (приобретает нерабочую полярность), что может иметь место в переходных процессах, при неточной установке нуля или при наличии дрейфа нулевого уровня, устроиство 4 отпирается, и вйходное напряжение преобразователя через это устрорство подается или на...
Преобразователь напряжения в код
Номер патента: 451190
Опубликовано: 25.11.1974
Авторы: Балтрашевич, Мотиенко, Шмидт
МПК: H03K 13/17
Метки: код
...соединен со входомсхемы "И" 11 . выход дополнительнойсхемы фИ" 9 соединен с входами двухдополнительных схем фИ" 2, 13,вторые входы которых соединены соответственно с нулевым и единичнымвыходом триггера второго разрядарегистра 5 выход дополнительнойсхемы "И" 1 Й соединен с входом схемы "И" 1 М и с единичным входомтриггера первого разряда регистра; 4 овыход дополнительной схемы "И" 2соединен с дополнительными схемами "й" 15, 1 б, подсоединенными ктретьему разряду регистра со схемой "И" 17 на входе и т д. до дополнительной схемы "И" 18, второйвход которой соединен с единичнымвыходом триггера четвертого старшего) разряда, а выход соединенсо схемой "И" 19 и единичным вхо одом предыдущего третьего) разряда; выход схемы сравнения 1 соели-,ней с...
Преобразователь постоянного тока в цифровой код
Номер патента: 452921
Опубликовано: 05.12.1974
Авторы: Васильев, Ивкин, Мозин
МПК: H03K 13/17
Метки: код, постоянного, цифровой
...исходном состоянии сердечник 1 на. сыщен магнитным полем, создаваемымизмеряемым током, протекающим по шине 2,При этом напряжение второй гармоники всигнале с обмотки 4 отсутствует.Входной импульс включает управляющийтриггер 12, который запускает генератор 11пилообразного тока и устройство 13 преобразования временного интервала в цифровой код. Через обмотку компенсации 5начинает проходить линейно-изменяющийсяток, создающий компенсирующее магнитноеполе и размагничивающий сердечник 1магнито-модуляционного датчика. При переходе на участок кривой намагничиванияс большей проницаемостью на зажимах сигнальной обмотки 4 появляется напряжениевторой гармоники, которое усиливается избирательным усилителем 7 и выпрямляетсяфазовым детектором 8. Это...
Кусочно-ступенчатый преобразователь
Номер патента: 455481
Опубликовано: 30.12.1974
Автор: Куликов
МПК: H03K 13/17
Метки: кусочно-ступенчатый
...работает следующим образомм.При минимальном напряжении источника 2сигнала все сравнивающие транзисторы 33 - 42 заперты, а диоды 13 - 22 насыщены.Пргц увеличении напряжения источника 2сигнала поочередно входят в насыщение сравнивающие транзисторы 33 - 45. После насы.щения каждого сравнивающего транзистора т 0 происходит запцрание соответствующегодиода (13 - 22), Каждый насыщающийся сравнивающий транзистор через коллекторную цепь подает в оконечный суммирующий усилитель ток, соответствующий высоте 15 ступеньками на выходе преобразователя.Каждьш раз в момент вхождения в активную область одного из сравнввающих транзппсторов, благодаря действию обратной положительной связи на резисторах бб и бб, птро исходит опрокидывание в схеме, т. е....

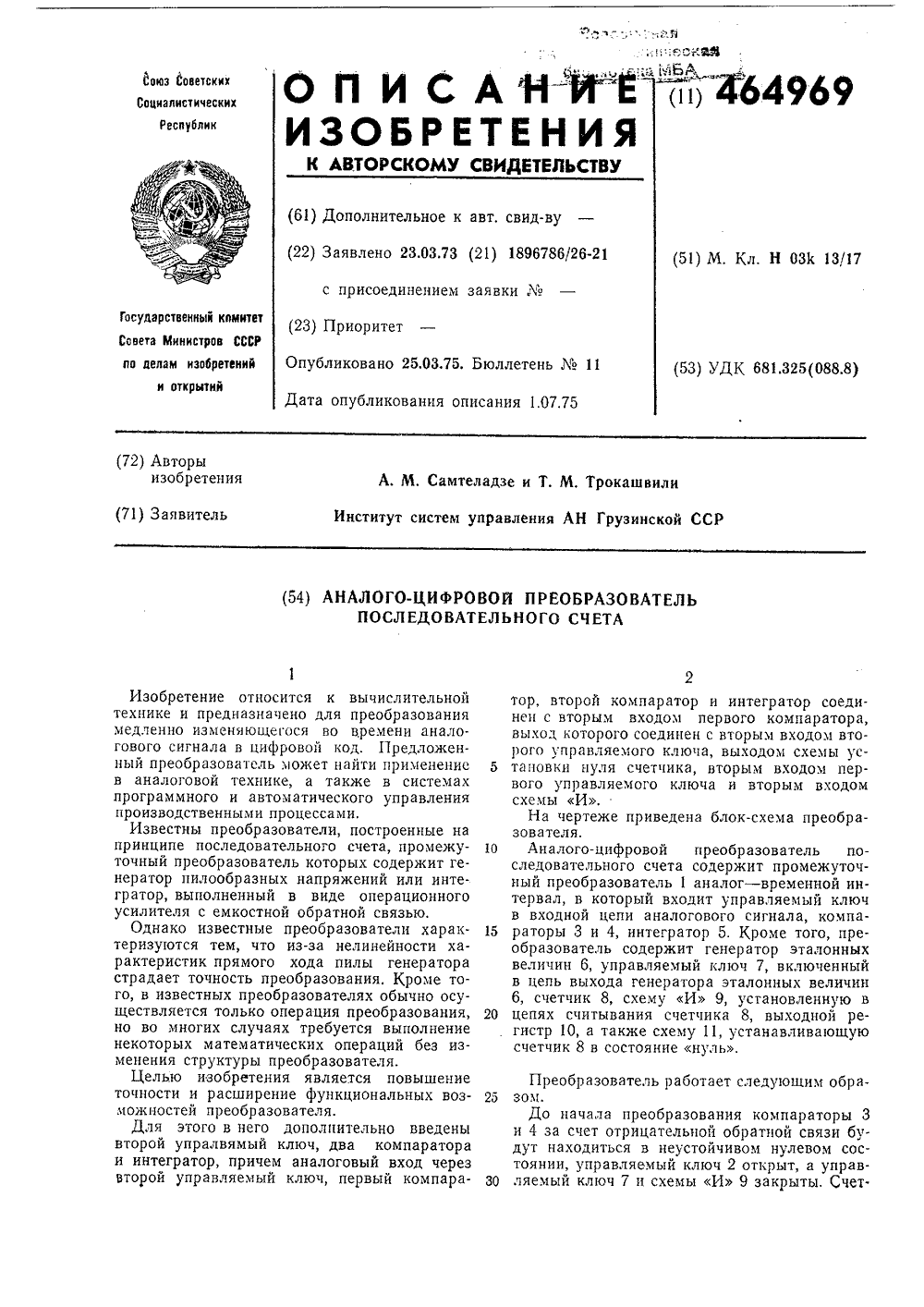

Аналого-цифровой преобразователь
Номер патента: 464969
Опубликовано: 25.03.1975
Авторы: Самтеладзе, Трокашвили
МПК: H03K 13/17
Метки: аналого-цифровой
...преобразователя.Целью изобретения является повышение точности и расширение функциональных возможностей преобразователя.Для этого в него дополнительно введены второй упралвямый ключ, два компаратора и интегратор, причем аналоговый вход через второй управляемый ключ, первый компараатель работает следующим обчик 8 и выходной регистр 10 установлены в состояние 0.С приходом аналогового сигнала компараторы 3 и 4 перебрасываются в верхнее устойчивое состояние. Управляемый ключ 2 благодаря положительной обратной связи остается открытым, С компаратора 4 на вход интегратора 5 подается опорное напряжение, противоположное по знаку входному аналоговому напряжению. В этот же момент происходит отпирание ключа 7 и счетчик 8 начинает...
Устройство контроля работоспособности
Номер патента: 469212
Опубликовано: 30.04.1975
МПК: H03K 13/17
Метки: работоспособности
...схему (К - 2 К) 4 сделать симметричной. Симметричность резистивной схемы К - 2 К в свою очередь позволяет обеспечить для определенных кодов, записываемых в регистр 5 проверяемого цифро-аналогового преобразователя 6, одинаковость уровней напряжений в узловой точке схемы 4, независимо от проверяемого разряда ЦАП. При этом переключатели 1 и 2 при проверках рассматриваются как два дополнительных раз. ряда ЦАП.Контроль работоспособности ЦАП выполняется за несколько проверок, производимых последовательно, начиная с младшего или старшего разряда, Любая из проверок заключается в следующем, Блок управления 7 формирует определенный код, который записывают в регистр 5 ЦАП, а также управляющие сигналы для переключателей 1 и 2, четырех- позиционного...
Аналого-цифровой преобразователь
Номер патента: 471666
Опубликовано: 25.05.1975
Автор: Живилов
МПК: H03K 13/17
Метки: аналого-цифровой
...1сбрасывает весь аналого-цифровой преобразователь и формирует сигнал запуск АЦП науправляющий вход преобразователя аналог -код 2. Преобразователь аналог в к 2 измеряет входной сигнал У; в результате на,выходном регистре преобразователя аналог в к2 устанавливается код измеряемого сигнала,а на управляющем выходе формируется сигнал конец измерения.По сигналу от устройства 1 из кода измеряемого сигнала с цифрового выхода преобразователя аналог - код 2 в сумматоре 4 вычитается с учетом знаков код регистра памяти 3.В регистр памяти кода измеряемого сигнала 3записывается код предыдущего преобразования измеряемого сигнала. После пуска преобразователя код в этом регистре равен нулю,а затем он изменяется на протяжении работыпреобразователя. С...
Интегрирующий многошаговый аналогоцифровой преобразователь
Номер патента: 472453
Опубликовано: 30.05.1975
Авторы: Бабанов, Баранова, Куцаков, Лукьянов
МПК: H03K 13/17
Метки: аналогоцифровой, интегрирующий, многошаговый
...числом Импульсов от1, заполняющих счетчик 14, 5. 10.;с ЭТОГО ВХОДП 011 СИПс.1 ОТК,ОЧИС 1 СЯ ОТ ПСГРсТОР 2 П ПОДКЛЮЧс 1 С 1 С 51 0 ЮРПОЕ Пс 1 ПР 51 КСПИС, СООТВСТС 1 У 10 ЩСС ИСРВОМУ Пс 1 ГУ Рс 13 ЫП.СГРИРОаНП 5, ОбРсЗУ 51 ТОК РВЗР 51 Д 2 Нс 1 КОПИ- тельного элемента , равный= /ю/)( (где ю - опорное напряжение первого шага;1( - величина резистора 3, Заполняющие импульсы поступают на первую секцию счетчика. В момент, когда напряжение на выходе интегратора достигает величины У = ю 1 (где /г определяется параметрами цеги 5 и соответствует первому порогу срабатывания устройства сравнения), цепь О отключает накопительный элемент от выхода операционного усилителя, на выходе которого формируется сигнал запуска триггера 13, Триггер 13...
Измеритель динамических параметров аналого-цифровых преобразователей
Номер патента: 472454
Опубликовано: 30.05.1975
Автор: Ликиардопуло
МПК: H03K 13/17
Метки: аналого-цифровых, динамических, измеритель, параметров, преобразователей
...комбинацию ця )О период напряжения ца входе прсооразователя. Импульс с выхода схем совпадений 5, 6 ц 7 поступаот ца вход с;емы 8 обработки цифровых сигналов.Прц измерении амплитудно-частотных .а- )5 рактеристик на вход преобразователяот делителя часготы 3 подается сццусоцдальнос НЯНРЯжсццс. РегУЛЯтоРом 4 фс 1 за этоО напряжения устанавливается таким образом, чтобы ца выходе схем совпадения 5, 6 ц 7 ЗО формирОВя;1 ясь кодовя 5 кобццяцця, соответствуюцая ямгьштудцому значению сицу- С О 1 Д с 1,1 Ь 0 Г 0 Ц Я Ц 1) ЯК . ЦЯ 112 В. ОД С 1 Р С 0 0 Р с 1- .Оис)ТСЛ 51Частота цацрюкеция ца Входе црсооразоиа тсля 2 измсястся посредством изменения коэффициента деления делителя частоты А)яплитуда напряжения на в:оде преобразователя 2 поддеривается...
Преобразователь напряжение-код
Номер патента: 474103
Опубликовано: 15.06.1975
МПК: H03K 13/17
Метки: напряжение-код
...выхода юпульса запуска на вход 19 триггер управления 18 переходит в возбужденное состояние и подает сигнал разрешения на блок управления 1 б и схему И 20. Импульс тактовой частоты (вход 21) гОступает через блок управления 1 б в те разряды регистра 17, суммарное весовое значение которых равно вспомогательному эталону, включенному на входе нуль-органа с минимальной для данного момента положительной разностью действующих на его входах напряжений. После записи этого импульса в указанные разряды регистра 17 на выходе линейного декодирующего преобразователя 1 гонвляется эталонное компеноируОщее напряжение, величина которого равна указанному вспохОгательному эталону.После того, как эталонное компенсирующее напряжение сфорхвровано, на входах...
Устройство квантования по уровню непрерывного сигнала
Номер патента: 474936
Опубликовано: 25.06.1975
Авторы: Баду, Низяев, Прыгунов, Смирнов
МПК: H03K 13/17
Метки: квантования, непрерывного, сигнала, уровню
...элекческая схема устройства.5 Устройство для квантованияпрерывного сигнала содержитпервый сумматор 2, блок 3 знавходного сигнала, модульноевторой сумматор 5, второй кл7 Устройство для квантования работает следующим образом.Напряжение ,(У) поступает па входпервого сумматора 2. На второй вход этого 15 же сумматора через первый ключ 1 подаетсяпостоянное напряжение аС/,. Знак этого напряжения зависит от сигнала, управляющего первым ключом 1, который пост пает от блока 3 знака производной входного сигнала. На тре тий вход первого сумматора 2 поступает напряжение квацтоваццого сигнала Ус интегратора 7.С выхода первого сумматора 2 напряжениеподается ца второй ключ 6 и через модульное 25 устройство 4 - на вход второго сумматора 5.На...
Функциональный преобразователь напряжения в код
Номер патента: 475734
Опубликовано: 30.06.1975
МПК: H03K 13/17
Метки: код, функциональный
...- сопротивление резистора 27;С, - емкость конденсатора 28;Ув - эталонное постоянное напряжение.В некоторый момент0,(8,) =Огде Т=1, - 1,.В момент перехода напряжения сс, через нуль схема 16 сравнения изменяет выходной сигнал, схема 17 управления прекращает кодирование временного интервала Т = 12 - 11, и код младших разрядов счетчика времени схемы 17 управления заносится в регистр 19. Код функционального преобразования параметраЖ, =Т.где т =т,5 УВ момент 1 замыкаются ключи 4 и 11, вмомент 12 - ключи 7 и 12, что приводит кразряду конденсатора 26 интегратора 14 иконденсатора 28 интегратора 15 до нуля. Это10 состояние сохраняется до начала нового цикла преобразования. Ключ 10 замкнут с момента 12 до начала нового преобразования,Г 1 ри...
Преобразователь напряжения в код
Номер патента: 476680
Опубликовано: 05.07.1975
Авторы: Балтрашевич, Смолов, Шмидт
МПК: H03K 13/17
Метки: код
...у которсгостарший разряд находится, всегда в единичномг состоянии, вслсдствис чего триггер этого10разряда может быть исключен, а выход разряда непосредственно соединен с источником1питания, Л 11+, накапливается (21 д, - + 2)- Тразрядным сумматором мантиссы, а величина152 г получается с помощью 1 д.,1 д,ггйхУп 1 празрядного счетчика порядка. Следует заметить, что если из рассмотрения убратьстарший, постоянно находящийся в единич 20 ном состоянии, разряд счетчика приращениймантиссы, то счетчик приращений мантиссы исчетчик порядка можно рассматривать какодин счетчик, на котором фиксируется код 1,пропорциональный логарифму от входного25 сигнала, 1,5 1т 1 п2Т1то через - шагов эта,величина та,кже удТвоится,Это значит, что...
Аналого-цифровой преобразователь
Номер патента: 477538
Опубликовано: 15.07.1975
МПК: H03K 13/17
Метки: аналого-цифровой
...сравнении ступеней компенсирующего напряжения (У, ) с входным напряжением (О ),На первый вход схемы сравнения 2 с входной клеммы через входное устройство поступает преобразуемое напряжение У , на второй вход которой поступают ступени компенсирующего напряжения с матрицы 16 сопротивлений цифро-аналового преобразователя 3.В каждом такте сравнения сигнал обратной связи с выхода схемы 2, представляющийсобой очередной разряд последовательногокода, поступает на входные вентили 14 счетной логики (для формирования контрольногокода в триггерах) и на входы промежуточногорегистра 4 (для формирования параллельногокода преобразуемой величины). Через У тактов преобразования ца промежуточном регистре формируется Ж-разрядный параллельныйкод...
Устройство аналого-цифрового преобразования
Номер патента: 477539
Опубликовано: 15.07.1975
Авторы: Живилов, Сапунова, Хованская
МПК: H03K 13/17
Метки: аналого-цифрового, преобразования
...аналогового дополняющего устройства 3, нуль-органа 2 и накопителя интервала 6.Частота тактового генератора выбирается максимально возможной и определяется быстродействием аналоговых измерительных схем. Это необходимо для более точного по времени и, следовательно, по амплитуде нахождения экстремума, которое осуществляется узлами 2, 3, 4 и 5. Накопитель интервалов 6 выполняет функцию преобразования текущего интервала между соседними экстремумами в пропорциональное напряжение, которое подается на один из входов операционного блока 13 для принятия решения об изменении частоты управляемого генератора 14, Поиск экстремальных значений входного сигнала 4осуществляется устройством 4 определения изменения знака приращения. На первом...
Аналого-цифровой преобразователь
Номер патента: 479245
Опубликовано: 30.07.1975
МПК: H03K 13/17
Метки: аналого-цифровой
...содержит схему 1 выделения интервала, схему 2 формирования управления сигналом, блок 3 функциональной зависимости, входной формирователь 4, генератор 5 веса, формирователь 6 задержки, коммутатор 7 аналогового сигнала, блок 8 выделения кода, дискриминатор 9, формирователь 10 задержки, усилитель 11, схему 12 сложения, регулятор 13.Устройство работает следующим образом.В определенные моменты, когда подошло время очередной проверки линейности характеристики, а также когда закончилось преобразование очередного измеряемого сигнала, схема 1 выделения временного интервала переводит блок 8 выделения кода, схему 2 формирования управления сигналом и блок 3 функциональной зависимости в режим линеаризации, блокирует входной...
Устройство для измерения длительности переходного процесса
Номер патента: 479246
Опубликовано: 30.07.1975
Автор: Коровин
МПК: H03K 13/17
Метки: длительности, переходного, процесса
...единице. Кроме того, первый импульс поступает на управляющий вход распределителя б и шину сброса счетчика 13, подтверждая их исходное состояние. Этот же импульс через схему задержки 7 поступает на вход схемы 11 переноса кода, которая производит передачу единичного кода из счетчика 14 в счетчик 13. Все последующие импульсы, поступающие с ключа 3 на распределитель 5, попадают через схему ИЛИ 9 на счетный вход счетчика 13. Код счетчика 13 возрастает до момента переполнения и при достижении кодом величины 2" - 1 срабатывает дешифратор 15 и его выходной импульс через схему ИЛИ 17 поступает на счетчик 18 старших разрядов. При следующем импульсе пачки счетчик 13, переполняясь, переходит в нулевое состояние и процесс нарастания кода в...
