Самотугин

Номер патента: 1815067

Опубликовано: 15.05.1993

Авторы: Петруничев, Пирч, Псарас, Самотугин

МПК: B23K 10/00

Метки: плазмотрон

...повышения реализацией в нагреваемом металле сверхплотности тепловой мощности плазмотрона . быстрых процессов закалки с более высоким и скорости охлаждения материала. уровнем твердости, недостижимым при наПоставленная цель достигается тем,.что греве обычными источниками тепла (печконструкция плазмотрона включает сопло с 40 ным, дуговым, токами высокой частоты).входным сужающимся конусным и выходным Выбор указанных интервалов измене- цилиндрическим участками, отношение диа- ния конструктивных параметров плазмотрометра канала к диаметру выходного отвер- на обусловлен следующим. Повышение стия сопла изменяется в пределах соотношения дйс выше верхнего предела б/д=2,0-4,0, а отношение высоты цилинд (бй"4,0) вызовет сильный разогрев...

Номер патента: 1779694

Опубликовано: 07.12.1992

Авторы: Катрич, Лещинский, Локшина, Мальцева, Пуйко, Савченко, Самотугин, Северин, Соляник

МПК: C21D 1/09, C21D 1/78

Метки: комплексного, поверхностного, упрочнения

...детали,Предложенная совокупность признаков40 по предлагаемому способу способствует повышению долговечности детали за счет повышения их прочности, пластичности,трещиностойкости, и кроме того, появлению нового технического свойства: способ 45 ности к торможению эксплуатационныхтрещин, обусловленной взаимосвязью нескольких признаков; закалки ТВЧ, промежуточного отпуска при строго определеннойтемпературе и обработки высококонцентри 50 рованным источником нагрева, и отличаетпредложенное решение как от прототипа,так и от аналогов.Следовательно, данное техническое решение соответствует критериям: "новизна",55 "положительный эффект" и "существенныеотличия",Способ поясняется иллюстрацией, гдепоказаны слой закалки ТВЧ (поз,3) при...

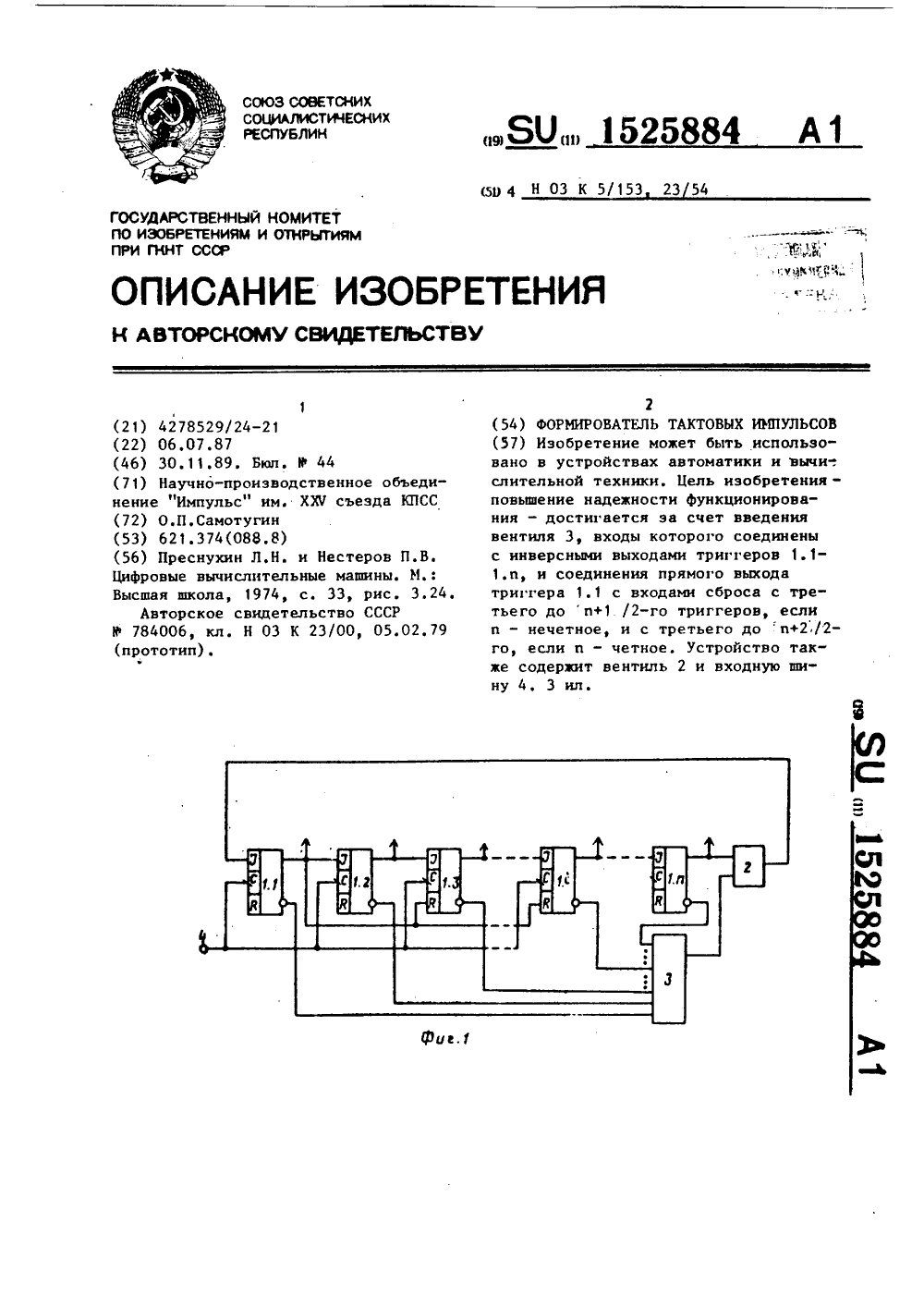

Номер патента: 1525884

Опубликовано: 30.11.1989

Автор: Самотугин

МПК: H03K 23/54, H03K 5/153

Метки: импульсов, тактовых, формирователь

..."все единицы" с приходом синхроимпульсов с шины 4 заменяется на состояние "все нули", выход иэ которого на рабочий режим указан. При появлении ложных ("лишних") единичных состояний в триггерах эти состояния автоматически приводятся к рабочим.Таким образом, рабочий цикл при сбояхвосстанавливается самостоятельно. Для иллюстрации этого рассмотрим работу кольцевого счетчика, на базе которого построено данное устройство.Граф переключений кольцевого счетчика на 1 К-триггерах, например пяти- разрядного, приведен на фиг.2. Графикфункционирования состоит из трех подграфов (фиг.2 а,б,в), из которых рабочему состоянию соответствует лишь кольцо подграфа (фиг,2 а). Для каждого рабочего состояния подграфа существуют три ложных...

Номер патента: 1471186

Опубликовано: 07.04.1989

Автор: Самотугин

МПК: G06F 1/04

Метки: асинхронных, приема, сигналов, синхронизации

...информациеймежду устройствами, имеющими автойомные тактовые генераторы,Целью изобретения является повышение быстродействия.На фиг.1 приведена схема устроиства; на фиг.2 - временные диаграммыустройства.Устройство содержит элемент НЕ 1,триггеры 2-4, синхровход 5, вход 6асинхронного сигнала и выход 7.Устройство работает следующим образом.При поступлении на вход 6 устройства информационных асинхронных сигналов . единичного уровня триггер 3переключается в нулевое состояние.Триггер 2 переключается в единичноесостояние по переднему фронту синхроимпульсов, поступающих на вход 5устройства, так как на его нулевойвход поступает сигнал нулевого уров-.ня с выхода элемента НЕ 1. Триггер 4переключится в единичное состояниепод действием сигнала с...

Номер патента: 1404131

Опубликовано: 23.06.1988

Авторы: Аверин, Бендрик, Данилов, Комар, Лещинский, Лямцев, Пирч, Руднев, Самотугин, Степнов, Толканев

МПК: B21B 27/02

Метки: валок, прокатный

...в качестве материала внутреннего слоя (Е(, =2,28 10 МПа,=2,46 10 МПа).ЫХ(М 5(РВр ф Выбор трещины дополнительного слоямен 1 п 1 ей, чем толпп(на предыдущего3140413 слоя о обусловлен тем, что это позволяет ограничить значения остаточных сварочных напряжений в дополнительном слое имеющем высокое значеФ5 ние модуля упругости и отличающимся высокой прочностью, твердостью и низкой пластичностью. Это позволяет избежать замедленного разрушения дополнительного слоя в процессах изготовления валка и его эксплуатации, Достаточно высокая твердость и прочность этого слоя наряду с высоким значением показателя нормальной упругости обеспечивают хорошую сопротивляемость износу в процессе длительной эксплуатации при ограниченной толщине.Вместе с...

Номер патента: 1355971

Опубликовано: 30.11.1987

Автор: Самотугин

МПК: G06F 1/04

Метки: асинхронных, приема, сигналов, синхронизации

...входных сигналов. Длительность импульсов 25 на выходе формирователя выбирается большей наибольшей иэ величин игде г. - время установле-.Ь минния йнформации, й - минимально допустимое время паузы между синхро- р импульсами для триггера 3. Под действием сигналов Формирователя 1 триггер 2 устанавливается в нулевое состояние (сигнал 7, Фиг.2). После окончания импульса Формирователя 1 триггер 2 переключается в единичное состояние по переднему Фронту тактовых сигналов (сигнал 4, фиг.2), Триггер 3 переключается (сигнал 8, фиг.2) в состояние, соответствующее входному 4 О сигналу, по переднему фронту импульсов с ныхода триггера 2.В устройстве исключаются метастабильные состояния на выходе триггера 71 23, так как поступление тактирующего перепада...

Номер патента: 1312743

Опубликовано: 23.05.1987

Автор: Самотугин

МПК: H03M 5/12

Метки: декодирования, кода, миллера

...Формула и э о б р е т е н и я 1 312743Изобретение относится к вычислительной технике и может быть использовано в системах обмена информацией.Цель изобретения - повышение быстродействия и упрощение устройства.На фиг.1 приведена функциональная схема устройства; на фиг.2 временные диаграюи его работы.Устройство для декодирования кода 10 Миллера содержит детектор 1 фронтов импульсов, формирователь 2 импульсов, первый 3 и второй 4 триггеры, первый 5 и второй 6 формирователи задержанных импульсов.15Детектор 1 фронтов импульсов служит для формирования коротких импульсов по каждому перепаду уровня входного сигнала. Формирователь 2 импульсов может быть реализован в ви де одновибратора.Формирователи 5 и 6 могут быть, например, выполнены иа...

Номер патента: 898408

Опубликовано: 15.01.1982

Авторы: Кузавков, Самотугин

МПК: G06F 1/04

Метки: блоков, вычислительной, синхронизации, системы

...3, Сигнал с выхода триггера 4 поступает на управляющий вход коммутатора 3 и разрешает прохождение сигналов импульсной последовательности с одного из информационных входов коммутатора 3 на его выход. Сигналы с выхода коммутатора 3 включают триггер 5,а сигнал с выхода триггера 5 поступает на управляющий вход формирователя б временных интервалов и разрешает формирование на его выходах сигналов с заданными параметрами. Эти сигналы являются сигналами фаз тактового питания и через согласующий блок 7 поступают на выходы 12 и 13 данного устройства 14 и через линии 15 и 16 на выходы 12 и 13 других устройств 14. Если синхронизирующие импульсы в линиях 15 и 16 поступают с данного устроиства 14, то сигналы на первом входе и первом выходе...

Номер патента: 892675

Опубликовано: 23.12.1981

Автор: Самотугин

МПК: H03K 3/64

Метки: генератор, импульсов, тактовых

...прохождениюимпульсов через элемент И 9. С выхода элемента И 9 импульсная последовательность поступает на информационный вход счетчика 10, Под действиемзаднего фронта этих импульсов счетчик 10 переключается. На выходахоРазРядов счетчика 1 О под действиемвходных импульсов устанавливаютсяразличные комбинации а зависимостиот числа импульсов, поступивших навход,выхода элемента И 9 импульсы поступают на информационный вход. коммутатора 11, на управляющие входы которого поступают сигналы с разрядовсчетчика 10,зоВ зависимости от комбинации науправляющих входах коммутатора 11импульс с информационного входа коммутатора 11 поступает на .один из его.выходов. На выходах коммутатора 11поочередно формируются сдвинутые от 35 носительно друг...

Номер патента: 881719

Опубликовано: 15.11.1981

Авторы: Кузавков, Самотугин

МПК: G06F 1/04

Метки: вычислительной, синхронизации, системы

...разрешает прохождение импульсов с выхода задающего генератора ссоответствующим формированием их параметров с первого входа на выход Таким образом, второй импульс упомянутой импульсной последовательности поступает на вход блока формирования импульсов 4, На выходе блока.фор-мирования импульсов 4 Формируется импульс, повторяющий импульс на еговходе. Этот импульс поступает на выход 7 данного устройства 8 дпя синхронизации вычислительной системы и через линию 9 на выход 7 других устройств 8 для синхронизации. Поскольку логические сигналы на первом и втором входах сумматора 6 по модулю два данного устройства 8 совпадают, на выходе сумматора 6 по модулю два. будет логический "0". Дискриминатор 5 длительности импульсов Формирует на своем выходе...

Номер патента: 830358

Опубликовано: 15.05.1981

Авторы: Кузавков, Самотугин

МПК: G06F 1/04

Метки: блоков, данных, синхронизациигруппы

...данных, к каждому из которых подключено соответствующее устройство для синхронизации группыблоков обработки данных. При включеяии питания генератор 1 каждогоблока обработки данных начинаетгенерировать импульсную последова"тельность, Формирователь 2 временных интервалов Формирует импульсную последовательность с необходимыми временными сигналами. Согласующий блок 3 согласует уровни сигналоэна выходе формирователя 2 временныхинтервалов и в линии 7 связи. Согласующий блок 3 также передает информацию с выхода формирователя 2 вре-55менных интервалов в линию 7 связи.Согласующие блоки 3 всех блоков 8 обработки данных образуют в совокупности элемент ПРОВОДНОЕ ИЛИ,Устройство работает следующим 60образом,При включении питания какой-,тоиэ...

Номер патента: 809133

Опубликовано: 28.02.1981

Авторы: Кузавков, Самотугин

МПК: G06F 1/04

Метки: вычис-лительной, синхронизации, системы

...к выходу согласующего блока. 45На чертеже приведена блок-схема устройства.Устройство содержит задающий: генератор 1, формирователь 2 временных интервалов, согласующий блок 3, счетчик 450импульсов, триггер 5, сумматор 6 по модулю два, выход 7 и линию 8. Устройство входит в состав каждого блока обработки данных 9 группы.Выход генератора 1 соединен со счетным входом счетчика 4 и входом формиро- уб вателя 2 временных интервалов, выход которого соединен со входом согласующего блока 3 и одним из входов сумматора 6 по модулю два, другой вход которого соединен с выходом согласующего блока 3 и входом установки счетчика 4, выход которого соединен с нулевым входом триггера 5, единичный вход которого соединен с выходом сумматора 6 по модулю...

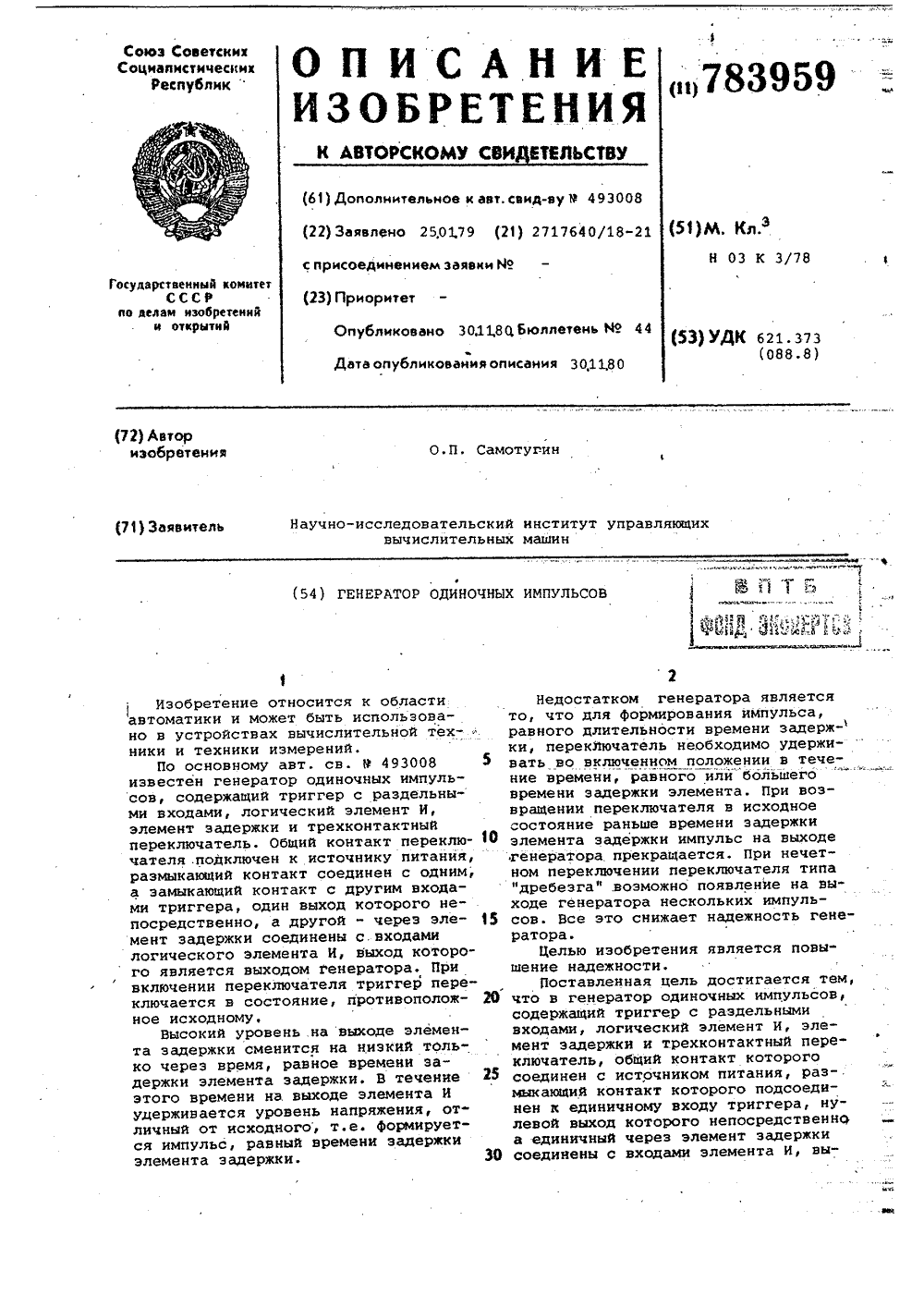

Номер патента: 783959

Опубликовано: 30.11.1980

Автор: Самотугин

МПК: H03K 3/78

Метки: генератор, импульсов, одиночных

...30 соединены с входами элемента И, вы78,3959 Формула изобретения Составитель М. ЛеоноваРедактор Н. Суханова Техред Ж.Кастелевич Корректор И. Муска е/60 Тираж 995 ф Подписно ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская яаб., д. 4каз 85 жгород, ул. Проектная, 4 ПП "Патент" ля ход которого является выходом генератора, введен логический элемент ИЛИ,одий из"входов которого"подсоединенк замыкающему контакту переключателя,другой вход - к выходу элемента И,а.выход логического элемента ИЛИ подключен к нулевому входу триггера.На чертеже приведена функциональ.ная схема генератора,Генератор одиночных импульсов содержит трехконтактный переключатель1, общий контакт которого подключен 30к клемме...

Номер патента: 750734

Опубликовано: 23.07.1980

Автор: Самотугин

МПК: H03K 17/00

Метки: переключатель, сенсорный

...задерживается иа это же время(см. Фиг. 2 в), Передний фронт импульсов синхронизации триггера б приходит теперь в момент, когда на информационном входе триггера б присутствует уровень логической единицы, и триггер 6 переключается в единичное состояние, фиксируя положение "Включено" (см. Фиг. 2 г), Согласующий элемент 3 служит для разряда амкости во время прихода на первый вход элемента И-НЕ 4 нулевого уровня, что позволяет подавать на него импульсные последовательности с частотами от 30 Рц до предельных частот работы данной серии микросхем и триггера б.Устройство не критично к параметрам импульсов, что увеличивает его на;,ежность, кроме того оно позволяет построить клавиатуру, согласующуюся с элементной, кон"труктивной и технологической...

Номер патента: 675617

Опубликовано: 25.07.1979

Авторы: Кузавков, Самотугин

МПК: H04L 25/06

Метки: импульсных, линии, ней, передатчиком, подключенными, приемником, проводной, связи, сигналов, согласования

...достигается введением элемента задержки 6,675617 Формула изобретения Составитель Е. Прозор Техред О. Луговая Тираж 774Государственного комитета С лам изобретений и открытий ква, Ж - 35, Раушская наб Патент, г, Ужгород, ул. Пр овскаяКорректорПодписноеССР Редактор Е. ГончарЗаказ 4345/51ЦНИИПИпо113035, Мфилиал П П П Шарош 4/5ктна Так, после переключения передатчика 1 в состояние логическойперепад напряжения распространяется по линии связи 5 и достигает ее конца. При увеличении напряжения на конце линии связи она оказывается нагруженной на сопротивление, большее волнового сопротивления кабеля. Возникают полезные отражения от конца линии связи 5, она оказывается нагруженной на сопротивление, большее волнового сопротивления кабеля,...
