Устройство формирования сигналов изображения

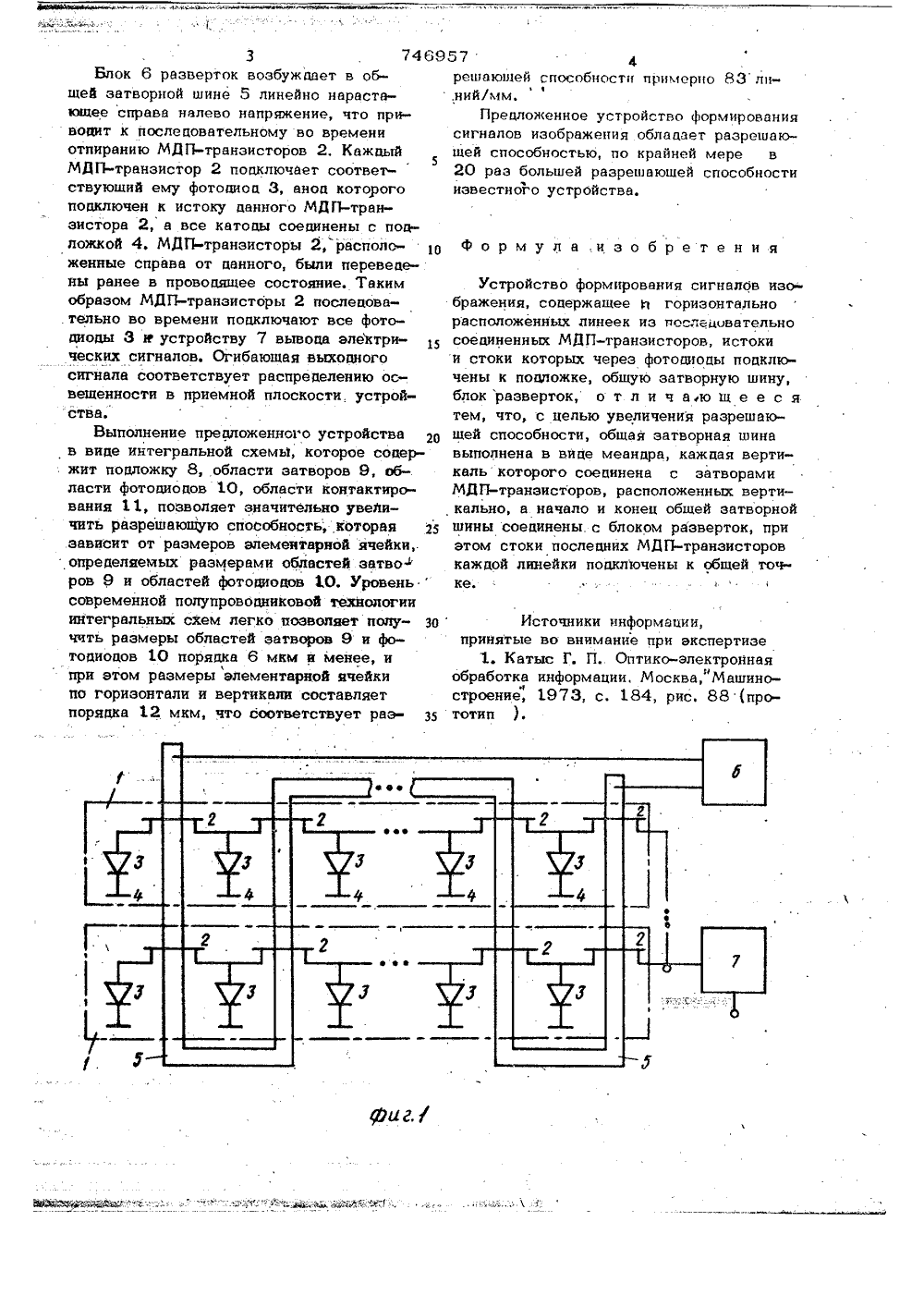

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик ц 746957 б 1) ТБ й 1,; )(53) УДК 621.397(088.8) Опубликовано 07.07.80, Бюллетень25Дата опубликования описания 07.07,80 ло делам наобретений н вткрытнй(54) УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛОВ ИЗОБРАЖЕНИЯ Изобретение относится к телевизионной техйике, а частности к полупроводниковым формирователям сигналов изображения на основе МДП-структур и можетиспользоваться в качестве фоточувствительного датчика телевизионных устройств сбольшим числом элементов разложения,устройства распознавания образов и тй,ФИзвестно устройство формирования сигналов изображения, содержащее И горизонтально расположенных линеек из последовательно соединенных МДП-транзисторов,истоки и стоки которых через фотодиодыподключены к подложке, общую затворнуюшину, блок разверток Я .Однако известное устройство обладаетЪнизкой разрешающей способностью.Целью изобретения является увеличение разрешакацей способности,Для этого в устройстве формированиясигналов иэображения, содержащем и горизонтально расположенных линеек из последовательно соединенных МДП-транзисторов, истоки и стокикоторых через фотодиоды подключены к подложке, общуюзатворную шину, блок разверток, общаязатворная вина выполнена в вице меандра, каждая вертикаль которого соединена с затворами МДП-транзисторов, расположенных вертикально, а начало и конецобщей затворной шины соединены с блоком разверток, при этом стоки последнихМДП-транзисторов каждой линейкиподклю- ,чены к общей точке.На фиг. 1 изображена структурная элекэлектрическая схема предложенного усг-ройства формирования сигналов изображ.ния;,на фиг. 2 - топология предложенногоустройства.Устройство формирования сигналов изоизображения содержит линейки 1, МДПтранзисторы 2, фотодиоды 3, подложку4, общую затворную шину 5, блок 6 раэверток, устройство 7 вывода электрических сигналов.Устройство формирования сигналовиэображения работает следующим образом,3 7469Блок 6 разверток возбуждает в общей затворной шине 5 линейно нарастающее справа налево напряжение, что приводит к последовательному во времениотпиранию МДП-транзисторов 2, Каждый5МДП-транзистор 2 подключает соответ-ствующий ему фотодиод 3, анод которогоподключен к истоку данного МДП-транзистора 2, а все катоды соединены с подложкой 4. МДП-транзисторы 2, расположенные справа от данного, были переведены ранее в проводящее состояние. Такимобразом МДП-транзисторы 2 последова.тельно во времени подключают все фотодиоды 3 ю устройству 7 вывода электрических сигналов. Огибающая выходногосигнала соответствует распределению освещенности в приемной плоскости. устройства,Выполнение предложенного устройствав виде интегральной схемы, которое содержит подложку 8, области затворов 9, области фотодиодов 10, области контактирования 1 1, позволяет значительно увеличить разрешающую способностькоторая 25зависит от размеров элементарной ячейки,определяемых размерами областей звтво-ров 9 и областей фотодиодов 1.0. Уровеньсовременной полупроводниковой технологииинтегральных схем легко позволяет получчть размеры областей затворов 9 и фотодиодов 10 порядка 6 мкм и менее, ипри этом размеры элементарной ячейкипо горизонтали и вертикали составляетпорядка 12 мкм, что соответствует раз- з 5 57 4решающей способности примерно 83 ли,ни йlмм,Предложенное устройство формирования сигналов изображения обладает разрешающей способностью, по крайней мере в 20 раэ большей разрешающей способности известного устройства.Формула,и зобре тени яУстройство формирования сигналов изо- бражения, содержащее и горизонтально расположенных линеек иэ последовательно соединенных МДП-транзисторов, истоки и стоки которых через фотодиоды подключены к подложке, общую затворную шину, блок разверток, о т л и ч а ю щ е е с я тем, что, с целью увеличения разрешающей способности, общая затворная шина выполнена в виде меандра, каждая вертикаль которого соединена с затворами МДП-транзисторов, расположенных вертикально, а начало и конец общей затворной шины соединены. с блоком разверток, при этом стоки последних МДП-транзисторов каждой линейки подключены к общей точке.Источники информации,принятые во внимание при экспертизе1. Катыс Г. П. Оптико-электронная обработка информации, Москва,"М ашиностроение, 1973, с, 184, рис. 88(прототип ).чева тяг рек Заказ 3976/54 Тираж 729 БНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, ЖРаушская наб., одни 4 илиал ППП Патент", г. Ужгород, ул. Проектная,
