Ткаченко

Номер патента: 765022

Опубликовано: 23.09.1980

Авторы: Сафронов, Стрекалин, Сусяков, Ткаченко, Трофимова

МПК: B41F 15/08

Метки: многоцветного, печатания, тканях

...происходит следующим образом: нижняя матрица 6 после подхода в исходное положениев исходное лля печатания положение. В даль 30 лля и("5 ат 5 ни 5 (ихск 5 етс 5 нс трансорт(рную ленту 32 с тканью иод л(йствиеч тех же механизмов, что и матрица 7, Каретка 28 после замыкания с ракелем 30 при помощи замков 29 перемен(ается снова вдоль матрицы 6 при помощи пальцев-вкладышей 35 н лвуххоловых винтов 33 в сторону шахты 1, рас(оложе 5 ной слева от стола 4, т. е. в противоположное предыдущему лвиженню направление, и печатает ракелем 30 на ткани второй рисунок, а матрица 7 в этот момент уже опустилась на шаг с клетью 9 пол действием винтов 53 реверсивного средства для вертикального иеремеШения матриц с наиравляю 5 цими, приволимого в лвижение...

Номер патента: 764950

Опубликовано: 23.09.1980

Авторы: Золотов, Ткаченко

МПК: B24B 27/00

Метки: сварных, удаления, усиления, швов

...шкив 44 на валу шпинделяшкив 45, соединенные клиновыми ремнями 46.Работа установки осуществляется Щследующим образом.На приводные роликоопоры 47 выставляется изделие. С помощью рукоятки 13, подъемника 12 и гайки 21осуществляется необходимый подъем у 5(или опускание) и выставление шпиндельной коробки 25 вместе с присоединенными к ней деталями и узлами по изделию. Включается электродвигатель 3 привода тележки 2, и шпиндель вводится внутрь иэделия. Опускается вышеуказанным способом шпиндельная коробка 25 со шпинделем так, чтобы обрабатывающий инструмент 33 (абразивный круг или иглофреза) своей рабочей поверхностью коснулся по линии контакта с внутренней поверхностью изделия, а для съема определенного слоя шва между инструментом и...

Номер патента: 763975

Опубликовано: 15.09.1980

Авторы: Городний, Корнейчук, Сергеев, Ткаченко

МПК: G11C 29/00

Метки: запоминающее, исправлением, обнаружением, ошибок

...четности. Значения четности цля каждой из групп разрядов записываются через элементы ИЛИ 11 в соответствующие разряды 19 регистра слова 12. Одновременно значения-х разрядов каждой группы поступают на соответствующий-й сумматор 14. Значение бита четности цля каждой 1 -й ветви подается через элементы ИЛИ 11 в-й разряд 20 веточной четности. По сигналу с блока управления 5 осуществляется запись закодированного слова (коцового слова) через блок 10 в ячейку накопителя 1, номер которой задан кодом ацреса на выходе блока 3.При считывании информации образование всех контрольных разрядов групповой четности и неточной четности происходит так же,как и при записи, только блок управления 5 блокирует запись этих разрядов с сумматоров 13 и 14...

Номер патента: 763898

Опубликовано: 15.09.1980

Авторы: Барбаш, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...первыйблок памяти 3, регистр логическихусловий 4, первую группу элементовИ 5, буферный регистр 6, вторуюгруппу элементов И 7, шифратор 8,счетчик микрокоманд 9, генератортактовых импульсов 10, первыйэлемент И 11, первый элемент задержки 12, второй элемент задержки 13, второй элемент И 14, первыйэлемент НЕ 15, третий элемент И 16,четвертый элемент И 17, счетчикадреса 18, второй дешифратор 19,второй блок памяти 20 и второй эле,мент НЕ 21, Символом 22 обозначен вход установки кода (номера) операции; 23,24, 25, 26 - первый, второй,. третийи четвертый выходы первого блокапамяти соответственно; 27 - входлогических условий; 28, 29 - первый и второй выходы второго блокапамяти соответственно.Рассмотрим работу устройства,В исходном состоянии все...

Номер патента: 763845

Опубликовано: 15.09.1980

Авторы: Балакирева, Вьютнов, Грибков, Ткаченко, Фельдман

МПК: G04F 10/04

Метки: времени, кода, формирования

...которого соединен с выходом схемы ИЛИ 12, входы которой соединены соответственно с выходами дополнительных ключей 13 и 14, схему синхрони зации 15, схему НЕ 16, схему И 17,Вырабатываемые генератором стабильной частоты сигналы поступают на формирователь импульсов 2, вырабатывающий последовательность импульсов, поступающих на вход делителя частоты 3. Сигналы с выхода делителя частоты поступают на вход счетчика долей секунд 4, на первом выходе которого вырабатывается код долей секунд, а на втором выходе - импульсы с периодом следования 1 с.,поступзющие на вход счетчика секунд 5. На счетчиках формируется полно- разрядный код времени, который выдается" частями, например, как код долей секунд и код секунд.При привязке измерительных...

Номер патента: 763475

Опубликовано: 15.09.1980

Авторы: Балдаев, Затаковой, Кацов, Лукутин, Марышев, Молчанов, Мыльников, Салаутин, Самардуков, Ткаченко

МПК: C21C 5/52

Метки: марганецсодержащей, стали

...газом через пористую форму в дне ковша или вакуумированию.Способ пригоден для получения стали как без применения внепечных методов обработки, так и с их применени- ем. В последнем случае целесообразно осуществлять легирование марганцем в ковше, выпускаяиз печи сталь вместе со шлаком при содержании закиси марганца в нем в вышеуказанных пределах с учетом расчетного содержания марганца в металле и конечного содержания закиси железа.В случае использования, к примеру, вакуумирования, вследствие реализации реакции вакуумного раскисления металла углеродам и. уменьшения содержания кислорода в расплаве, реакция (Ип + (0 = (МпО) смещается влево, что влечет за собой переход марганца из шлака в металл, Содержание закиси марганца снижается при...

Номер патента: 763086

Опубликовано: 15.09.1980

Авторы: Киселев, Луценко, Мингалеев, Ткаченко

МПК: B27B 5/04

Метки: периметру, станок, щитов

...17, В кольцевом пазу размещены два диаметральнораспложенных регулируемых упора 18.Каретка снабжена крснштейном 19, накотором закреплен пневмоцилиндр 20.На штоке пневмоцилиндра закрепленвертикально-выдвижной базирующийупор 21. На кронштейне также закреплен пневмоцилиндр 22, на штоке которого установлен прижим 23. К станине в исходном положении каретки прикреплен базирующий элемент 24, щит 25. Станок работает следующим образом.В исходном положении станка каретка 8 находится в крайнем переднем положении, базирующий упор 21 спущен, базирующий элемент 24 настроен на соответствующий размер. Щит 25 укладывается на поворотный стол 11 и базируется по базирующему упору 21 и базирующему элементу 24, Включаются все пильные 3 и 4 и все фрезерные 5 и...

Номер патента: 763033

Опубликовано: 15.09.1980

Авторы: Гордиенко, Долгополов, Критинин, Макрушин, Марков, Остроушко, Паляничка, Розторгуев, Ткаченко, Федоров, Юдин

МПК: B22D 7/06

Метки: покрытие

...не обеспечивается доСтаточноескрепление огнеупорных составляющих.Максимальное количество не должнопревышать 1, так как при более высоком содержании уменьшается огнеупорность покрытияПри содержании стабилизирующей,например, бентонит, добавки менее 400,1 ухудшается седиментационная устойчивость покрытия, более 1 добавкивводить не следует, так как уже при 0,5-0,8 ее в покрытии обеспечивает- ся требуемая устойчивость огнеупорных составляющих в раствореМинимальное содержание лигнина в покрытии должно быть 0,1, так как при более низких его содержаниях практически не выделяются газы, которые необходимы для отгона корочки и создания восстановительной атмосФеры при нанесении покрытия на стенки изложниц и для создания "газовой подушки",...

Номер патента: 753773

Опубликовано: 07.08.1980

Авторы: Бирюков, Лисин, Ткаченко

МПК: B66C 1/22

Метки: грузозахватное

...10. Внутри цилиндра 10 установлены опорная шайба 11, подвижная шайба 12, а между ними - дистанционнан втулка 13 и пружина 14. ЦилиндрФ10 траверсы б надет на цилиндр 2 корпуса 1. Шпилькой 15 и гайкой 16 корпус 1 стянут с траверсой 6, чемобеспечивается необходимая регулировка предварительной затяжки пружины 14. Во втулку 3 вставлены оси 17 на которых с помощью шпонок 18 закреплены рычаги-фиксаторы 19 и поводки 20, шарнирно связывающие тягами 9 траверсу 6 с корпусом 1, Груз 21 (шлифовальный круг) надет на шпиндель станка (не показан) внутри кожуха 22.Устройство работает следующим образом.В свободном состоянии устройства положение рычагов-фиксаторов 19 не препятствует заведению груза 21 в пространстве между втулками 3 потому что сила...

Номер патента: 753539

Опубликовано: 07.08.1980

Авторы: Гессен, Давыдов, Клейменов, Котягова, Кулясов, Летюк, Малашенков, Морозов, Рогачев, Ткаченко

МПК: B22F 9/04

Метки: приготовления, ферритовой, щихты

...окислов и солей в окислительной атмосфере при нагреве, который отличается от известного тем, что нагрев ведут при 505-800 С.Пример осуществления способа.Смесь исходных компонентов,%:Ре 20 з 85,4 В 120 з 4,0 М 90 1,8 МпСОз 5,25 1 2 СОз 7,5 подвергалась вибропомолу в экспериментальной установке при различных температурах,В таблице приведены данные, характеризую. щие зависимость удельной намагниченности шихты, измеренной в гс см/г, от температуры и времени помола.300 0,5 11,8 29,2 6,1 21,5 Известный1,0 8,2 43,5 30,8 53,1 15,4 0,5 52,3 63,7 69,1 Предложенный 1,0 58,1 67,0 70,1 65,4 70,9 69,9 Составитель Л, РодинаТехред М,Петко Редактор В. Смирягина Корректор Г. Назарова Тираж 889ЦНИИПИ Государственного комитета СССРпо делам...

Номер патента: 752827

Опубликовано: 30.07.1980

Авторы: Довбня, Ткаченко, Толстой

МПК: H05H 7/00

Метки: вывода, заряженных, пучка, частиц

...механизмами для перемещения импульсного магнита вдоль и поперек направления пучка: механизмом 7, служащим для перемещения как целое камеры 1 с импульсным магнитом 3 вдоль направления пучка ускорителя (для конкретного примера исполнения данный механизм представляет две сильфонные развязки с направляющими шпильками между фланцами вакуумного тракта ускорителя и камерой 1), механизмом 8 для перемещения импульсного магнита по нормали к пучку, состоящим в конкретном примере исполнения из коакспального ввода с сильфонной развязкой и керамического изолятора с фланцем, Сплошной линией на фиг. 1 обозначена траектория центра пучка в прямом канале, пунктирной линией - траектория центра пучка в боковом канале, стрелками показаны направления...

Номер патента: 752820

Опубликовано: 30.07.1980

Авторы: Дрожжа, Мурашко, Ткаченко, Ширшова

МПК: H05B 3/60

Метки: жидкости, нагреватель, токопроводящей, электрический

...и снаружи каждого электрода соосно с ним и жестко закреплены на изолированной от корпуса опоре, причем опора выполнена из токопроводящих трубопроводов, соединенных с автономной системой циркуляции.На фиг. 1 изображен предлагаемый нагреватель, вертикальный разрез; на фиг.2 - разрез А - А на фиг. 1.Устройство состоит нз корпуса 1 с патрубками 2 для входа и 3 для выхода жидкости, который установлен па изоляторах 4. Снаружи корпус закрыт кожухом 5. Сверху корпуса установлена крышка 6 с фазпымп электродами 7 и опорой 8 с внеш ним и впутреппим контурами, которая крепится элсктроизолированно к крышке и корпусу нагревателя втулкамп 9 и рсзиповым рукавом 10.Опора 8 установлена элсктроизолирован но от корпуса на башмаках 11, Патрубки 2 и 3...

Номер патента: 752193

Опубликовано: 30.07.1980

Авторы: Августимов, Гережук, Голоцуков, Захаров, Ткаченко

МПК: G01R 27/28

Метки: амплитудно-частотных, фильтров, характеристик

...коэфФициент ослабления и др.).Устройство содержит синтезатор 1 частот, амплитудный модулятор 2, исследуемый объект 3, измерители 4,5амплитуды с управляемыми ключами б,7,блок 8 сравнения с опорным (О , )напряжением, блок 9 памяти, блок10 сравнения, блок 11 регистрации,.блок 12 управления, генератор 13 медленно меняющегося напряжения и пиковый детектор 14,Первоначально на выходе синтеэато"ра 1 частот устанавливается сигналсредней частоты пропускания исследуе мого объекта 3, который с помощьюамплитудного модулятора 2 начинаетизменять свою амплитуду. Измеритель.5 амплитуды, установленный на выходеисследуемого объекта 3 с помощью блока 8 сравнения фиксирует момент достижения на выходе исследуемого объекта 3 требуемой величины, которая...

Номер патента: 751812

Опубликовано: 30.07.1980

Авторы: Жиздюк, Зубов, Лохова, Малых, Смирнова, Ткаченко, Фетисова, Хушвахтова, Чеголя

МПК: C08G 69/28

Метки: полипарафенилентерефталамида

...реакционную массу охлаждают до 0 - 5 С н добавляют 0,015 моль порошкообразного терефталонлхлорида. Реакционную массу перемешивают до образования твердого продукта. Полимер выдерживают прн комнатной температуре 24 ч. Затем полимер высаживают в воду, промывают горячей водой, этанолом, сушат при температуре 70 С. Логарифмическая приведенная вязкость полимера 2,7 (0,5 г полимера в 100 мл концентрированной серной кислоты).П р и м е р 2. 0,025 моль п-фДА, растворяют на водяной бане прн температуре 40 С в 100 мл ДМАА, содержащего 0,0595 моль 1.1 С 1. После растворения реакционную массу охлаждают до 0 - 5 С и добавляют 0,025 моль порошкообразного терефталоилхлорида. Через 5 мин после загрузки охлаждающую баню убирают и добавляют 0,05 моль...

Номер патента: 751682

Опубликовано: 30.07.1980

Авторы: Бухановский, Коротков, Сергеев, Ткаченко

МПК: B61B 7/00

Метки: дорога, канатная

...2 - се А - А на фиг. 1.Канатная дорога содержит замкнутый тяговый канат 1, тяговую лебедку со шкивом 2 трения, концевой блок 3, приводную тележку 4 подвижного состава, на лебедке которого замыкается канат 1, н натяжное устройство, снабженное установленными на каждой ветви тягового каната индукторамп 5 с разомкнутым магнптопроводом, внутри которых проходит канат 1. При включении транспортнои установки в индукторе 5 с разомкнутым магннтопроводом, установленным на сбегающей ветви каната 1, создается бегущее магнитное поле, при взаимодействии с которым сбегающая ветвь каната получает направленное движение, совпадающее по направлению с направлением вращения шкива 2 и опережающее по времени включение приводной лебедки, создавая предварительное...

Номер патента: 751461

Опубликовано: 30.07.1980

Авторы: Кирвалидзе, Крисанов, Лагутин, Лумер, Малкин, Невпряга, Прищепо, Ткаченко, Хаустов, Шевелев

МПК: B21C 23/21

Метки: полых, пресс, профилей, экструдирования

...кольцевой уступ 18, у которого передняя поверхность, контактирующая с пресс-остатком, выполнена под острым углом к оси ограничителя 10 хода контейнера. На ограничителе 10 имеются специальные выступы 19 для упора в инструментальный блок 8. В трубопроводе 20, подводящем сжатый воздух к пневмоцилиндру, установлен обратный клапан 21,Раоотает пресс следующим образом.Податчик 1 слитков подает на ось пресса заготовку и пресс-шайбу 5. Хо;О., травсрс прошивой и прессуОщсй сстем .а- готовки с прссс-шайбой 5 зы лквсс; в контейнер 7 и затем после возвраценпя податчика 1 слитков в исходное положение и опускания ограничителя б происходит прессование,По окончании прессования отводят траверсы прошивной и прессующей систем. Одновременно с этим...

Номер патента: 750761

Опубликовано: 23.07.1980

Авторы: Лисин, Ткаченко

МПК: H05B 7/102

Метки: головка, инвентарная, расходуемого, электрода

...отверстии тела инвентарной головки 2 и взаимодействующим с опорной поверхностью электродержателя.Устройство работает следующим образом.При транспортировке расходуемого электрода 1 с инвентарной головкой 2 в зев крюка 3 заводят ось подвески крана. При подъеме краном подвески с расходуемым электродом шток 7 под действием своей массы опускается, при этом защелка 4, шарнирно соединенная со штоком, поворачивается вокруг оси 5 и закрывает зев крюка 3, надежно удерживая расходуемый электрод с инвентарной головкой.При установке расходуемого электродас интентарной головкой в электродержатель печи или устройство для хранения шток 7, 20 соприкасаясь с опорной поверхностью электрододержателя, перемещается вверх, воздействуя при этом на зещелку 4,...

Номер патента: 750379

Опубликовано: 23.07.1980

Авторы: Бегота, Лукащук, Ткаченко

МПК: G01R 13/42

Метки: аналоговый, информации

...зависящий от величиный дле причем Д вх поскольку является его составнойного электрода сое- частью, а значение сопротивления 8дополнительного электрода 4 является25 функцией УвЮ= КХУвх),тлеющего разряда, вмлон, позволяет произвконроль определенныхнийа;Оцнако такое устроэовать для построенияразователей информацициональными зависимоЦелью изобретенияфункциональных воэмочения электрическогоными функциональнымиЭто достигается тепреобразователе инфорцилиндрический анод,дополнительный электрстеклянный баллон, напинертных газов, дополвыполнен в виде изоляна которое нанесено ри расположен в прострдом и катодом по всеоднц конец дополнительдинен с катодом, а дрпреобразователя.На чертеже дана схема предлагаемогоаналогового преобразователя...

Номер патента: 750347

Опубликовано: 23.07.1980

Автор: Ткаченко

МПК: G01N 15/08

Метки: градиента, начального, фильтрации

...образца в замкнутой емкости жесткой гер 50 метичной гидросистемы создания напора, снабженной жестким измерительным устройством, а также стабильности температурных условий.На чертеже показано устройство, реализующее способ.55Устройство содержит замкнутую емкость 1, жесткую герметичную гидросистему создания напора, испытуемый образец 2, жесткую герметичную гидросистему 3 создания обжима образца, резиновую оболочку 4, жесткие арретирова нные фильтры 5, насос 6, вентиль /, жесткое измерительное устройство 8.Реализация данного способа может быть осуществлена в серийной установке для исследования проницаемости кеэнов УИПК - 1Подготовка испытуемого образца к исследованию не отличается от принятых для фильтрационных измерений и...

Номер патента: 750170

Опубликовано: 23.07.1980

Автор: Ткаченко

МПК: F16D 61/00

Метки: рекуперативный, тормоз

...осью колеса 4 шасси самолета вследствие гибкости ленты 10 и поэтому находится в разВернутом положении по отношению к оси ротора компрессора на угол 90 на чертеже условно не показано).Рекуперативный тормоз работает следующим образом.Во время посадки после касания колесами 4 взлетнопосадочной полосы происходит раскручивание ротора 3 .компрессора 2 посредством церематывания ленты ленточного вариатора 6 и замедление движения самолета свыделением его кинематической энергии, затрачиваемой на сжатие и разогрев воздуха в компрессоре 2. Сжатый и разогретый воздух из компрессора 2 поступает в сопло 1, где разгоняется до сверхзвуковой скорости, создавая реактивную тягу, направленную против движения самоле. та, которая и является эффективной...

Номер патента: 749987

Опубликовано: 23.07.1980

Авторы: Метелюк, Ткаченко, Филь, Шишко

МПК: E21B 47/08

Метки: образования, скважины, уширения

...штанги, в которых размещена чека для стопорения штанги в момент образования уширенной полости.На фиг, 1 показан общий вид устройства до его погружения в грунт; на фиг. 2 - вид погруженного в грунт устройства в процессе образования уширенной полости; на фиг. 3 - разрез А-А на фиг, 2.Устройство включает корпус 1 с гнездами 2 для упоров погружающего механизма, расположенными по высоте корпуса с шагом, равным ходу силовых цилиндров погружающего механизма, и с отверстиями 3, расположенными по высоте. В нижней части корпуса 1 шарнирно закреплены плиты 4 и 5, Плиты 5 с боков ограничены стенками 6, С шарниром, связывающим друг с другом плиты 5, соединена штанга 7, имеющая отверстия 8, располагающиеся против отверстий 3 в корпусе,Устройство...

Номер патента: 749761

Опубликовано: 23.07.1980

Автор: Ткаченко

МПК: B65G 45/00

Метки: конвейерной, ленты, перегородками

...осях 7 очищающих цилиндров 9 с одной стороны установлены шестерни 11, находящиеся в749763постоянном зацеплении с зубчатым колесом 4. С наружных сторон приводных дисков 1 установлены звездочки 2, индивидуально связывающие устройство посредством цепных передач 13 с электроприводом 14 конвейера 15. На валу 3 установлена муфта сцепления 16 с храповиком 17, благодаря которой вал 3 постоянно приторможен, а за счет храповика 17 проворачивается только в одну сторону.Устройство устанавливается поперек ленты под ее нижней ветвью. При этом приводные диски располагаются под гладкими участками 18 ленты конвейера, а очишаюшис цилиндры между перегородками 19 ленты.Устройство работает следующим образом. При движении ленты приводные диски 1 от...

Номер патента: 749717

Опубликовано: 23.07.1980

Авторы: Беляев, Ткаченко, Халявин

МПК: B61C 9/48

Метки: локомотива, опорно-рамный, привод, тяговый

...3 вала якоря 2, а в гайке выполнена полость, в которую установлен подшипник 13. На другом конце винта 8 рас положена головка 14. На расстоянии от головки 14 в форму муфты расположен кольцевой упор 15. Расстояние между упором и головкой по меньшей мере равно длине резьбовой части веду щей полумуфты 9. Для предупреждения самоотвинчивания винта предусмотрен стопорный механизм, выполненный в виде накидной гайки 16 с коническим отверстием, 25Тяговый привод работает следующим образом.В рабочем режиме крутящий момент от хвостовика вала якоря 2 передается при помощи торцовых шлицев 4 ведущей полумуфте 9 передаточного механизма, зафиксированной от осевых перемещений винтом 8, и далее, посредством передаточного механизма и осевого редуктора 5...

Номер патента: 749390

Опубликовано: 23.07.1980

Авторы: Гайдуков, Соловьев, Ткаченко

МПК: A61B 17/18

Метки: аппарат, комрессионно-дистракционный

...1 и в одно из отверстий планки 2 так, чтобы пластинка 4 находилась между планками 1 и 2. Спица 8 располагается между планкой 2 и шайбой 6 в отверстии резьбового стержня 3 н фиксируется гайкой 7. Резьбовой3 749390 стержень 3 фиксируется к планке 1. Резьбовые стержни 3 перемещаются в лазах планки 1 вместе с планками 2 при отвинченных гайках 5, Перемещение их осуществляется контрак. тором при размещении серег 11 под буртиком гаек 5 вращением винта 9. Спица 8 имеет диаметр более 4 мм и заострена.Используют устройство следующим образом,Проводят хирургическую обработку раны. Отломки удерживают в правильном положении 1 ц костодержателями. Вводят спицы с наружной поверхности кости и проводят их через оба кортикальных слоя, причем одну спицу...

Номер патента: 748752

Опубликовано: 15.07.1980

Автор: Ткаченко

МПК: H02P 5/00

Метки: двухзонным, регулированием, скорости, электродвигателя, электроприводе

...ко входу элемента суммированияи через диоды - к управляющим входамключевых элементов, нелинейный преобразователь включен между выходом датчика магнитного потока электродвигателя и вторым входом элемента сравнения,выход которого подключен ко входу первого ключевого элемента и через инвертор - ко входу второго ключевого элемента 2,Недостатком этого устройства является малая точность определения скорости52 Составитель В, Кузнецоваа Техред И. Асталош Корректор М, М Редактор С Подписноеа СССРтийб., д, 4/5 и открская н тент, г. Ужгород, ул. Проектная, 4 и 7 7487 двухэонным регулированием, содержащее датчики магнитного потока и ЭДС электродвигателя, элемент сравнения с вентильыой характеристикой и подключенный к его первому входу...

Номер патента: 748413

Опубликовано: 15.07.1980

Авторы: Андрущенко, Барбаш, Тимонькин, Ткаченко, Фомин, Харченко

МПК: G06F 9/12

Метки: микропрограммное

...информации (адреса микрокоманды) 45с выходов блоков памяти 5 и б натретий вход коммутатора 13.Элементы НЕ 7 и 8 и элементыИЛИ 11 и 12 образуют цепи. Управления работой коммутатора 13 по первому и второму входам. При наличииуправляющего сигнала на первом (втором)входе коммутатора 13 адрес следующей микрокоманды с выхода 18 (19)блока 1 памяти 5 (6) записывается черезэлемейты ИЛИ 9 и коммутатор 13 в55регистр 1 (2).Устройство работает следующим образом,В исходном состоянии триггер 10Находится в единичном (нулевом) 60состоянии, а адрес считываемой микрокоманды находится в регистре 1 (2)Так как элемент И 3 (4)открыт, тотактовый импульс, поступающий со":входа устройства 14 (15) через эле мент И 3 (4) разрешает считывание микрокоманды с блока...

Номер патента: 747942

Опубликовано: 15.07.1980

Автор: Ткаченко

МПК: E02F 3/48

Метки: драглайна, загрузки, ковша

...с параболической характеристикой 10 и 11,.выход источникапостоянного напряжения 12 подключен ко входам первого 8 и второго9 операционных усилителей, два входа перемножения первого блока пере.множения-деления б соединены с выходами датчика усилия в подъемномканате 3 и первого операционногоусилителя 8, а его вход делителясоединен с выходомдатчика длиныподъемного каната 1, два входа перемножения второго блока перемножения-деления 7 соединены с выходами датчика усилия в тяговом канате4 и второго операционного усилителя 9, а его вход делителя соединен свыходом датчика длины тягового каната 2, выходы первого б и второго 7блоков перемножения-дЕления и выходисточника постоянного напряжения 12подключены ко входам блока суммирования 5. Работает...

Номер патента: 747542

Опубликовано: 15.07.1980

Авторы: Воробьев, Орещенко, Степанов, Ткаченко

МПК: B21B 21/00

Метки: прокатки, стан, труб, холодной

...стержня, механизм подачи иповорота заготовки с преобразователем 6непрерывного вращения в прерывистое,с патроном заготовки 7 и передшм патроном 8. Передний патрон связан непосредственно с приводом клети. Эта связьвыполнена в виде соединенной через зубчатую муфту 9 с передним патроном 8муфты 10 обгона, несущего ее пологовала 11 с сидяшей на нем шестерне 12, 40взаимодействующей с ней зубчатой подпружиненной рейки 13 и торцового ку -лачка 14, который прикрепляется к кривошипному зубчатому колесу 3 с возможностью фиксированного углового смещения и устанавливается в контакте своейрабочей поверхностью с торцом подпружиненной зубчатой рейки.Патроны 5 поворота оправочногс,стержня соединены с электродвигателем 2 50через вал 15, зубчатую...

Номер патента: 747487

Опубликовано: 15.07.1980

Авторы: Белонощенко, Венжега, Леонов, Мараховский, Пономаренко, Привалов, Ткаченко

МПК: B01D 9/02

Метки: аппарат, кристаллизации

...устройством 6 обтска телем 13, имеющим каллевидное сечение.В верхней части аппарата по обе стороы вертикальной перегородки 5 установлен оризонтальный желоб 14, соединенный сливымтрубами 15 с гидрозатвором 16.В нижней части аппарата уста новле, труба 17 с двумя фланцами 18 и перфорацией 19 на нижней образующей, предназначенная для ввода исходного раствора по всему сечению аппарата. Патрубок 20 предназначен для вывода суспензии, а штуцер 5 з 21 - для опорожнения аппарата. Аппаратабжен также пластинами 22, штуцерами 23, 24 и 25. На уровне ерсливого желоба 14 усгяовленные пластины 22 рясоложены арал. ельо степкам желоба 14 и корпхса 1.Наличие вертикальной перегородки 5, жестко соединенной с крышкой аппарата 3, а также патрубков ввода...

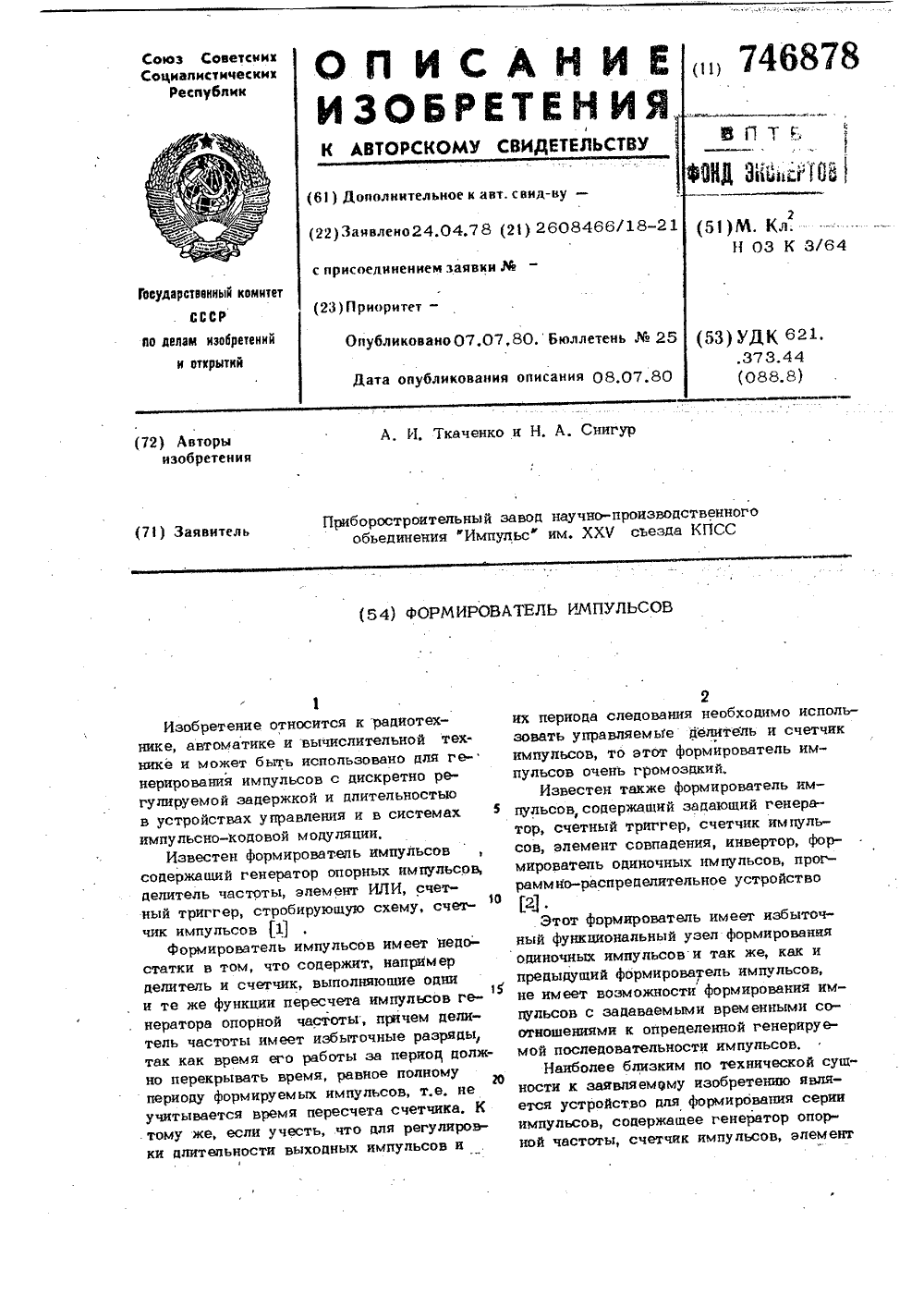

Номер патента: 746878

Опубликовано: 05.07.1980

Авторы: Снигур, Ткаченко

МПК: H03K 3/64

Метки: импульсов, формирователь

...6двоичной информации, все триггеры счетчика заполняются нулями, цикл работыФормирователя заканчивается и он переходит в исходное состояние,Таким образом, при работе Формирователя на его выходе 14 (фиг. 2 о ) образуется берия импульсов с периодом следования, равнымТ=, МДлительность импульсов этой серииравняется промежутку между импульсамигенератора 1 опорной частоты. Учитывая,йо числа могут приниматьмаксимальныезначеййя 21, где й -число разрядовсчетчика, максимальный период следования импульсов серии равенТ=ТНа выходе 15 Формирователя (фиг,2 д)образуются импульсы с периодом следомгния, равным периопу серии импульсов навыходе 14 и длительностью, равной Ф=Т и,определяемой информацией, записаннои висточнике двоичной информации 4 и с...
