Формирователь импульсов

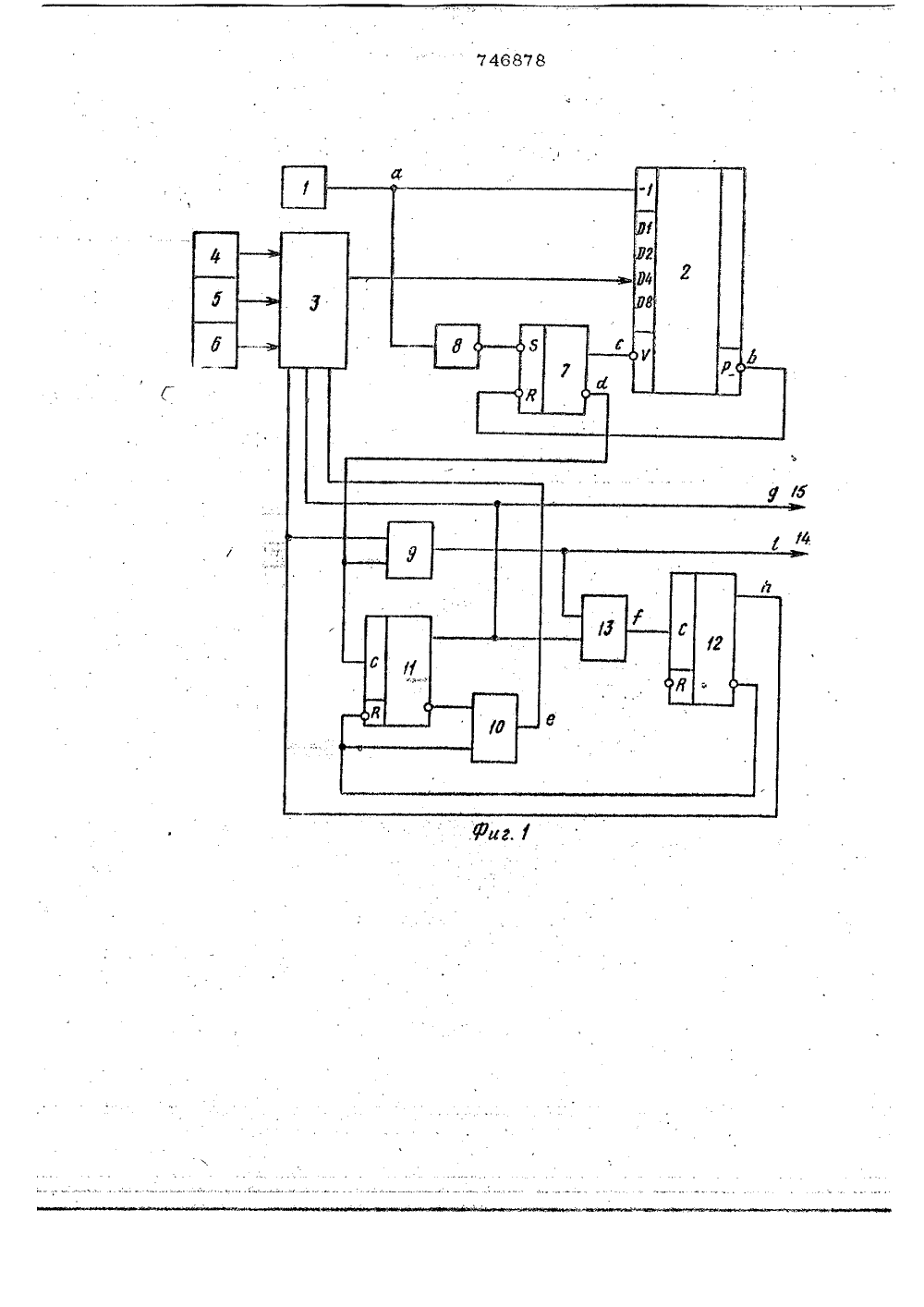

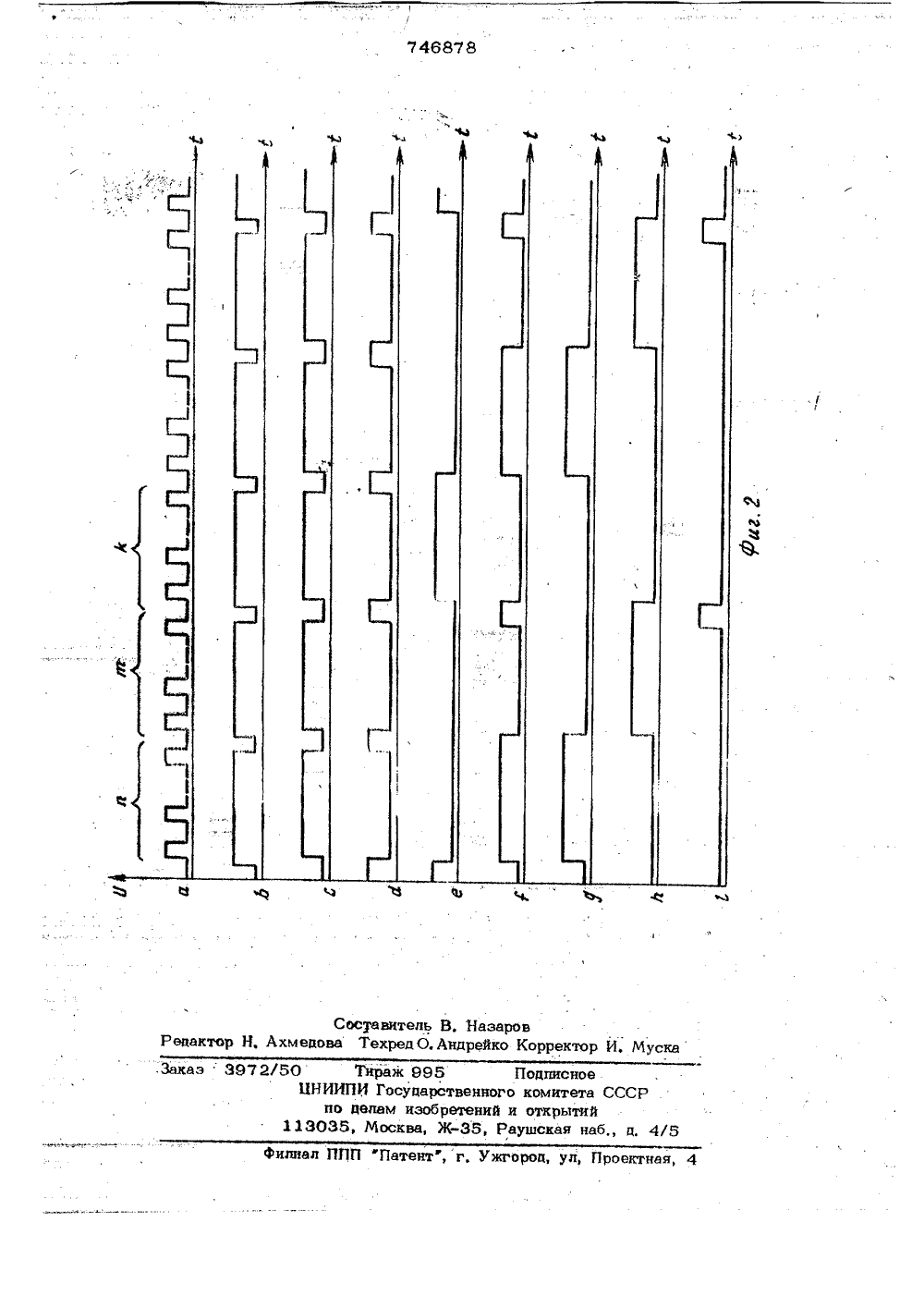

дом коммутатора, третий вход которогосоединен с выходамн дополнительного источника двоичной информации, а выходэлемента ИЛИ подключен ко второму входудополнительного счетного триггера, второй входы которого подключен к первомувходу первого элемента И.На фиг, 1 приведена функциональнаяэлектрическая схема формирователя им-,а пульсов; на фиг, 2 - временная диаграмма работы,формирователь импульсов содержитгенератор 1 опорной частоты, вычитающин счетчик 2 импульсов, коммутатор 315 источники 4-6 двоичной информации,К -триггер 7, элемент НЕ 8, элементы И 9 и 10, счетные триггеры 11 и12, элемент ИЛИ 13, выходные шины14 и 15,20 Формирователь работает следующимобразом.В исходном состоянии триггеры 7,11 и 12 находятся в нулевом состоянии,Нулевой потенциал с выхода триггера 725 поступает на управляющий Ч -вход вычитающего счетчика 2 импульсов, чтоопределяет работу счетчика в режиме параллельного занесения информации по ин-формационным входам, Совпадение Ъдиничных потейциаловпоступающих с ин-.версных выходов счетных триггеров 11и 12 на входы элемента И 10, устанавливает на его выходе единичный потенциал;: который поступает на первый управляющий вход коммутатора.З и разрешает прохождение информации от источника 4 двоичной информации на информационные входы вычитающего счетчйка 2 импульсов. Информация с выхо 40 дов коммутатора 3 записывается в вычитакщий счетчик импульсов 2, Первый"импульс с выхода генератора 1 опорнойчастоты поступает (единичным потен- цйалом) на вход элемента НЕ 8, на вы 45 ходе которого появляется нулевой потенциал; и устайавпивает КЯ-триггер 7 поЯ -входу в единичное состояние, последующиеимпульсы опорной частоты не изменяют состояния триггера 7, Единичный50 потенциал с выхода триггера 7 поступаетна управляющий Ч- вход вычитающегосчетчика 2 импульсов, что определяет егоработу в режиме обратного счета. Перепад из единичного потенциала в нулевой,образовавшийся в этот момент временина ийверсном выходе триггера 7, поступает на С - вход счетного триггера 11 и устанавливает его в единичное состояавми 4 а т М Ф.,3 746878НЕ, счетный триггер, коммутатор направлений, два источника двоичной информации, ЙЗ -триггер, два элемента И. Этоустройство используется для формирования импульсов с программируемой длительностью и временным положением ихотносительно импульса запуска 31.Недостаток устройства - невозможность генерирования серии импульсов сзадаваемым периодом и импульсов с задваемыми длительностью и временным положением их внутри каждого периода генерируемой серии, т,е, для работы наего вход необходимо подавать импульсызапуска с заданнь 1 м ЫериодоМ следования, что в своюочередь требует применения дополнительного программируемогогенератора импульсов.Белью изобретении является"расширение функциональных юзможностей путемгенерирования серии импульсов с задаваемым периодоми импульсов с зада- -ваемыми длительностью и временным положением их внутри каждогопериода генерируемой сериВ вйпУльсов,Эта цель достигается тем, что в формирователь импульсов, содержащий гейе- ратор опорной частоты, выход которогоподключен к счетному входу вычитающего счетчика импульсов, информационныевходы которого соедйнены с" выходамикоммутатора, два входа которогопошийо-чены поразрядно с выходами первого и. второго источников двоичной информациисчетный триггер, первые вход и выходкоторого соединены со входамипервогоэлемента И, второй элемент И, элементНЕ и РЗ-триггер, в него до 1 тоййтельновведены источник двоичной информации,элемент ИЛИ и счетный триггер, первыйвыход которого подключен к первому входу второго элемента И и первому управляющему входу коммутатора, второй уп-равляющий вход которого соединей совторым. выходом основного счетного триггера и первым входом элемента ИЛИ,второй вход которого подключен к выходу второго элемента,И, второй вход элемента И соединен совторым входом основного счетного триггера й спервым выходомЙЬ -триггера второй выход которого подключен к управляющему входу вычитающего счетчика импульсов, выход которогосоединен с первым входом КЗ-трйгера;"второй вход которого"подйлюченчерезинвертор к выходу генератора опорнойчастоты; причем выход первого элементаИ соединен с третымуйрФйЖщим вхо-78 6татор 3 от источника 6 двоичной информации, которая записывается в счетчик 2,после чего импульс переноса заканчивается, п+1 импульс опорной частоты, проинвертированный элементов НЕ 8, устанавливают Ж-триггер 7 в единичное состояние, чем переводит счетчик 2 сновав режим обратного счета,За промежуток времени между щ ищ 1 импульсами опорной частоты на инверсном выходе РЯ-триггера 7 образуется импульс, который поступает на С -вход триггера 11, однако не изменяетего состояниетак как на его Й -входпоступает нулевой потенциал с инверсного выхода счетного триггера 12 и удерживает его в нулевом состоянии, Этотже импульс поступает на вход элементаИ 9 и проходит. на его выход, так какна втором входе элемента И 9 присуствует единичный потенциал с выходасчетного триггера 12, Импульс с выхода элемента И 9 поступает на вход 14формирователя импульсов и через элемент ИЛИ 13 на С-вход счетного триггера 12. Этот импульс задним Фронтомопрокидымет счетный триггер 12 в нулевое состояние.Через время 1 = То1,где 1 -число, записанное в источнике 6двоичной информации, все триггеры счетчика заполняются нулями, цикл работыФормирователя заканчивается и он переходит в исходное состояние,Таким образом, при работе Формирователя на его выходе 14 (фиг. 2 о ) образуется берия импульсов с периодом следования, равнымТ=, МДлительность импульсов этой серииравняется промежутку между импульсамигенератора 1 опорной частоты. Учитывая,йо числа могут приниматьмаксимальныезначеййя 21, где й -число разрядовсчетчика, максимальный период следования импульсов серии равенТ=ТНа выходе 15 Формирователя (фиг,2 д)образуются импульсы с периодом следомгния, равным периопу серии импульсов навыходе 14 и длительностью, равной Ф=Т и,определяемой информацией, записаннои висточнике двоичной информации 4 и с задержкой относительно импульсов серии,вной раС =ГОйопределяемой информацией, записанной висточнике двоичной информации 6.1 5 746ние, Первый импульс опорной частоты1поступает также на счетный вход вычитающего счетчика 2 импульсов и изменяетего состояние на единицу, С приходомкаждого последующего импульса состояние счетчика уменьшается на единицу.Через время 1 = Топ, й,где Т - период следования импульсовопопорной частоты;П - число, записанное в источ- Онике 4 двоичной информациивсе триггеры счетчика 2 заполняются нулями, и на его выходе обратного переносав промежутке между п и П+1 импульсом опорной частоты, появляется импульс 15переноса, который опрокидывает К 5-триггер 7 и переводит счетчик 2 в режимпараллельной записи информации, Епиничный потенциал с выхода счетного триг.гера 11 поступает на второй управляющий вход коммутатора 3 и разрешает прохождение через коммутатор 3 информациидля записи в счетчик 2 от источника 5двоичной информации, На других управляющих входах коммутатора 3 поддерживает ся нулевой потенциал, Импульс переносазаканчивается после изменения состоянияхотя бы одного разряда вычитающего счетчика 2 импульса. 0+1-й импульс опорной частоты через элемент НЕ 8 устанавливает КЬ -триггер 7 в единичноесостояние и тем самым переводит счет. чик 2 снова в режим обратного счета.Таким образом, между и и о+1 импульсами опорной частоты на инверсйом Ззвыходе К 3-триггера 7 образуется импульс, который поступает на С -входтриггера 11 своим задним фронтом (перепад из епиничного потенциала в нулевой) опрокидывает триггер 11 в нулевое 40состояние, В этот момент временй навыходе триггера 11 образуется перепадиз единичного потенциала в нулевой, который поступает через элемент ИЛИ 13на С-вход счетного триггера 12 и устанавливает его в единичное состояние,Через время (: = Гоптт,где гп - число, записанное в источнике5 двоичнойинформации, на выходе обраного переноса счетчика 2, в промежутке 50между п 1 и оп+1 импудьсом опорнойчастоты появляется импульс переноса, который опрокидывает КБ-триггер 7 и переводит счетчик 2 в режим параллельнойзаписи информации, Единичный потенциал 55с выхода счетного триггера 12 поступает,на третий управляющий вход коммутатора3 и разрешает прохождение через комму7 7Данный формирователь импульсов позволяет значительно расширить область егоприменения, так как существенно расши-,ряются функциональные возможности устройства путем получения серии импульсов с .задаваемым периодом и импульсовс задаваемыми длительностью ивременнймположением внутри задаваемого периодасерии, что позволяет использовать формирователь в качестве программируемогозадающего генератора и одновременнов качестве формирователя импульсовс изменяемыми временнымИ параметрамизадержкой и длительностью,Одновременно улучшаются техническиехарактеристики в сравнении с известнымиформирователями, так как максимальновозможный период следования импульсовформирователя увеличивается с 2 Т 2 цдо 3 Т, 21. Ф ормула изоб ретения Формирователь импульсов, содержащий генератор опорной частоты, выход которого подключен к счетному входу вычитающего счетчике импульсов, информационные входы которого соединень 1 с выходами коммутатора, два входа которого подключены поразрядно с выходами первого и второго источников двоичной информации, счетный триггер, первые вход и выход котора о соединены со входами первого элемента И, второй элемент И, элемент НЕ и КЯ -триггер, е т л и ч аю щ и й с я тем, что, с целью расширения функциональных возможностей путем генерирования серии импульсов с за 46878 8даваемым периодом и импульсов с задаваемыми длительностью и временным положением их внутри каждого периода генерируемой серии импульсов, в него дополнительновведены источник двоичной информации,элемент ИЛИ и счетный триггер, первыйвыход которого подключен к первому вхо-,ду второго элемента И и первому управляющему входу коммутатора, второй уп 30 равляюший вход которого соединен совторым выходом основного счетного триггера и первым входом элемента ИЛИ, второй вход которого подключен к выходувторого элемента И, второй вход элемен 15 та И соединен со вторым входом основного счетного триггера и с первым выходом Й 3-триггера, второй выход которого подКлючен к управляющему входувычитающего счетчика импульсов, выход20 которого соединен с первым входом К 5- триггера, второй вход которого подключен через инвертор к выходу генератораопорной частоты, причем выход первогоэлемента И соединен с третьим управ 25ляюшим входом коммутатора, третий входкоторого соединен с выходами дополнительноГо источника двоичной информации,а выход элемента ИЛИ подключен ко второму входу дополнительного счетного 130триггера, второй выход которого подключен к первому входу первого элемента И.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРЗ 5552685, кл, Н 03 К 5/00, 1975.2, Авторское свидетельство СССР546089, кл, Н 03 К 5/00 1875.3. Авторское свидетельство СССРпо заявке2456241/21, 23.02,77.746878 оставитель В, Назаров Техред О. Андрейко Корректо Муска едактор Н, Ахм Заказ397 О Тираж 99 ЦНИИПИ Государс по делам изоб 13035, Москва, Подписноетвенного комитета СССРетений и открытийЖ, Раушская наб д, 4/5 илиал ППП Патент,г, Ужгород, ул, Проектная,
