Ткаченко

Номер патента: 1097372

Опубликовано: 15.06.1984

Авторы: Гарбузовский, Гуревич, Кустов, Прицкер, Ткаченко, Шапиро

МПК: B01J 37/16

Метки: активирования, катализатора, никельхромового

...С и выдерживают катализатор при этой температуре 12 ч.В третьем реакторе (образец 3) катализатор активируют предлагаемымспособом,После продувки системы водородомустанавливают подачу водорода собъемной скоростью 100 ч ", давлениев системе 25 ат, затем подают 2-этилгексанол с объемной скоростью 0,5 ч ",повышают температуру в реакторе со 72 4скоростью 10 С/ч до 150 С и выдерживают катализатор при этой температуре 30 ч.Для сравнения активности и селективности образцов катализаторов, активированньм указанными способами, проводят ряд испытаний.Индекс активности катализаторов 1 определяют стандартным способом (ОСТ 6-03-314-76) по степени гидрирования бензола в циклогексан при температуре в зоне реакции 100 ф 1 С. Селективность катализаторов...

Номер патента: 1096389

Опубликовано: 07.06.1984

Авторы: Бурцев, Иванченко, Красивский, Семенов, Ткаченко

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...в цилиндре и ограничивающий в нем рабочую камеру,поршень-вытеснительразделяющийкамеру на две полости. горячую ихолодную, сообщенные между собойчерез магистраль, и установленныев последней охладитель, примыкайщийк холодной полости, регенератор ипримыкающий к горячей полости трубчатый нагреватель с каналами, размещенными в два ряда в виде двух концентричных цилиндров: внутреннегои наружного, верхние торцы которыхсообщены между собой при помощи коллектора, а нижний торец каждой трубки одного ряда при поиощи первогоперепускного канала подключен кгорячей полости, а нижний торец каждой трубки другого ряда при помощивторого перепускного канала " крегенератору 1 .Недостатком известного двигателяявляется прежде всего его низкая удельная...

Номер патента: 1096301

Опубликовано: 07.06.1984

Авторы: Богомолов, Дорожкин, Мухин, Новиков, Самойленко, Ткаченко, Шаркова

МПК: C22C 37/10

Метки: чугун

...Остальное ми кристаллизации включений графита,Особенно благоприятное нлияние оказьгнают РЗМ на чистоту границ зерен образуя окислы в виде тонких пленок и замедляя диффузию ионов ос. ионных компонентов чугуна и атомов кислорода и углерода, в результате этого снижае."ся степень науглерожинания и окисление.Введение кальция связано с тем, что кальций, как и редкоземельные металлы имеет большое сродство к кислороду и сере образуя тугоплавкие окислы, чугун, модифицированный кал:ьцием, содержит меньшее количество газов, серы и неметаллических включений.Наибольший эффект ат введения кальция наблюдаетс 5 при сонмсстном введении его в РЗМ в количественных соотношениях 1:2 что определяет его содержание в чугуне 0,08-0,2%.1 р и м е р, Чугун...

Номер патента: 1096089

Опубликовано: 07.06.1984

Авторы: Владимирский, Заковоротный, Палагнюк, Перлин, Ткаченко, Удалов

МПК: B24B 49/00

Метки: абразивной, адаптивного, процессом

...износа инструмента.Для контроля дисперсии распределения припуска по режун;чм зернам в устройстве осущеов.в:в анализфильтра 4; преобразователь 8 крутящего момента, блок 9 деления и блок 1 О управления приводом, выход последнего соединен с вторым выходом блока 7 автоматической подстройки частоты. Входы блока 9 деления соединены с выходом преобразователя 8 и с выходом детектора 5, а выход - с входом блока 10 управления приводом.Устройство работает следующим образом. Сигнал с преобразователя 1, установленного на обрабатываемой детали, подается на предварительный усилитель 2 с регулируемым коэффициентом передачи. Для передачи сигнала виброакустической эмиссии баз искажений преобразователь 1 и усилитель 2 должны быть...

Номер патента: 1096033

Опубликовано: 07.06.1984

Авторы: Аверченков, Бровко, Евласов, Коробко, Королев, Мисечко, Никкель, Ткаченко, Цибрик, Черненко

МПК: B22D 47/02

Метки: автоматическая, вакуумной, линия, формовки

...3 для подвода и распределения вакуума с механизмами переключения 4 и расположенное на позиции 1 передвижное устройство 5 для формирования герметизирующих элементов на рабочей поверхности модельных плит 6 и 7 для левой и правой(по положению при сборке и заливке 7 полуформ.Устройство 5 включает два механизма 8, предназначенные для разматывания с рулонов, отрезки и наложения пленки на модельные плиты 6 и 7 и снабженные рамочными захватами 9 вакуумного илй механического типа, два радиационно-конвективных обогревателя 10 для размягчения пленки и сушки покрытия, которые конструктивно совмещены с краскораспыпителями 11 форсуночного (нагнетательного) типа для нанесения огнеупорных покрытий, механизмы 12 для передачи модельных плит 6 и 7 на...

Номер патента: 1095976

Опубликовано: 07.06.1984

Авторы: Поплавский, Ткаченко, Часовской, Шитов

МПК: B01F 11/00

Метки: смеситель, текучих

...что смеситель текучих материалов, содержащий вертикальный корпусс устройством ввода одного иэ компонентов, нибропривод и размещенный вкорпусе полый шток с отверстиями,на котором закреплены диски с отверстиями, дополнительно снабжен перфорированной цилиндрической втулкойс устройством ввода другого компонен,та, размещенной внутри корпуса снаружи штока с дисками,и в дисках выполнены радиальные каналы, сообщенные с полостью штока и с отверстиями 60н дисках,В смесителе происходит интенсивное равномерное перемешивание текучих компонентов в ряде кольцевых смесительных камер за счет многократно го пересечения их потоков в различных плоскостях. Осевые высокочастотные колебания штока создают дробление пересекающихся потоков смешиваемыхтекучих...

Номер патента: 1095181

Опубликовано: 30.05.1984

Авторы: Тимонькин, Ткаченко, Харченко, Ярмонов

МПК: G06F 9/50, G06F 9/52

Метки: заданий, процессорам, распределения

...И 17, группу 15элементов И 18, элемент задержки 19,дешифратор режима 20, одновибратор 21,элемент И 22, коммутатор 23, входы24-27 коммутатора 23, группы выходов28 и 29 коммутатора 23, группу регист.20ров хранения 30, блок элементов И 31,блок элементов И 32, регистр сдвига33, вход управления сдвигом 34 регистра 33, вход сброса 35 регистра 33,группу информационных входов 36 регистра 33, группу входов сброса 37регистра 33, группу элементов И 38,регистр распределения 39, группуэлементов И 40, группу информационных входов 41 устройства, регистр 30готовности 42 процессоров, буферныйрегистр 43, выход кода количествапроцессоров 44 регистра 43, выходкода номера задачи 45 регистра 43,элемент задержки 46, группу элемен- З 5тов ИЛИ 47, группу...

Номер патента: 1094033

Опубликовано: 23.05.1984

Авторы: Ключко, Кузнецов, Николаев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное, многотактное

...устройства обусловленаб4 э мольшой сложностью и нерегулярность юоформирователя микроопераций,которыйсостоит из коммутатора, управляемого адресным полем регистра микрокоманд и схемами дешифрации, которые дешифрируют содержимое каждого из операционных полей операционной микрокоманды.Таким образом, известное устройство имеет низкую экономичность и низкую регулярность структуры, что снижает его надежность и затрудняет модификацию схемы. 10 20 Целью изобретения является сокращение объема оборудования устройства.Поставленная цель достигается тем, что многотактное микропрограм 15 мное устройство управления, содержащее группу дешифраторов, выходы которых являются выходами устройства, последовательно соединенные регистр адреса, первый дешифратор...

Номер патента: 1093959

Опубликовано: 23.05.1984

Авторы: Морозов, Попов, Ткаченко

МПК: G01N 27/83

Метки: магнитошумовой, структуроскопии

...блоком сравнения, вторым усилителем-ограничителем и блоком вычитания, включенными между выходомгенератора тактовых импульсов ивходом счетчика импульсов, второй б 5 7вход второго блока сравнения соединен с выходом интегратора, а второйвход блока вычитания - с выходомпервого усилителя-ограничителя.На фиг. 1 приведена блок-схемаустройства; на фиг. 2 - временныедиаграммы обработки сигнала,Блок-схема устройства содержитгенератор 1 перемагничивания,выход которого соединен с перемагничивающей катушкой преобразователя 2 шумов Баркгаузена, измерительная катушка которого подключена через последовательно соединенные усилитель 3 с малым шумфактором и перестраиваемой полосой усиления и квадратичный детектор 4 ковходу интегратора 5, Выход...

Номер патента: 1093760

Опубликовано: 23.05.1984

Авторы: Гурков, Леонов, Останина, Ткаченко, Федулов

МПК: E02F 3/28

Метки: крепления, механизма, рукояти, ударного, узел, экскаватора

...механизмом, который установлен с возможностью поворота в плоскости, расположенной параллельно линии, проходящей через центры пальцев, соединяющих проушины с рукоятью и управляющим гидроцилиндром,Причем проушина, соединенная с рукоятью экскаватора, жестко связана с обоймой.Кроме того, палец, соединенный с управляющим гидроцилиндром, установлен в проушине с возможностью их взаимного смещения вдоль оси пальца.Такое конструктивное решение обеспечивает повышение надежности работы ударного механизма путем снижения передачи силы ударов на конструкцию экскаватора в плоскости, проходящей через рукоять, управляющий гидроцилиндр и продольную 5 1 О 15 20 25 35 40 45 50 55 2ось ударного механизма, вдоль которой наносится удар, и в плоскостях,...

Номер патента: 1093394

Опубликовано: 23.05.1984

Авторы: Гладков, Летюк, Мельников, Ткаченко, Чистяков, Юматов

МПК: B22F 1/00

Метки: ферритовой, шихты

...и, следовательно, нестабильность работы установки.Целью изобретения является повышение стабильности работы установки,Указанная цель достигается тем, ЗОчто установка снабжена дополнительнымвибратором, установленным с возможностью перемещения в плоскости, перпендикулярной плоскости установкистанины. 35На чертеже изображено устройство,общий вид.Устройство содержит трубчатую камеру 1, установленную в нагреватель,ной печи 2 и соединенную со станиной 40 3, которая снабжена винтом 4 для изменения угла ее наклона, Камера установлена на пружинах 5 и связана гибкой муфтой 6 с приводом - электродвигателем 7. Другой конец камеры с дополнительным вибратором-электродвигателем 8 установлен с возможно стью перемещения в плоскости, перпендикулярной...

Номер патента: 1092505

Опубликовано: 15.05.1984

Авторы: Барбаш, Кальницкий, Мельников, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное

...снятии копии.На Фиг.1 представлена функциональная схема предлагаемого микропрограммного устройства; на фиг.2 функциональная схема блока хранения 55 копий; на Фиг. За,б,в - соответственно Форматы адресной микрокоманды первого запоминающего блока, операционной микрокоманды второго запоми" нающего блока и операционной микро команды блока хранения копий.Микропрограммное устройство управления содержит (фиг.1) перный 1 и второй 2 блоки памяти, блок 3 хранения копий, первый Регистр 4 адреса, 65 регистр 5 логических условий, буферный регистр 6, второй регистр 7адреса, счетчик 8 микрокоманд, перный счетчик 9 адреса, второй счетчик10 адреса, первый 11, второй 12 итретий 13 дешифраторы адреса, триггер 14 снятия копий, триггер 15 выдачи копий,...

Номер патента: 1091985

Опубликовано: 15.05.1984

Авторы: Вирнык, Искович-Лотоцкий, Никкель, Ткаченко, Фиголь

МПК: B22C 15/30

Метки: встряхивающая, формовочная

...размещенного в цилиндре, а другая - в виде 35инерционной массы, установленной наколоннах с возможностью возвратнопоступательного перемещения, при. этом на верхнем торце ударника, выполнена полость, в которой установлен поршневой компенсатор давления,На фиг,1 схематически изображенаформовочная машина; на фиг.2 - узелна фиг,1 (автоматическое устройствопериодического сброса давления ,разрез). ний торец толкателя опирается наинерционную массу 9, расположенную напружине 10, а направляющими инерционной массы 9 служат колонны 11, связывающие корпус гидроцилиндра истанину, Рабоая полость 12 гидроцилиндра соединена с напорной линией 13 исо сливной линией 4 через автоматическое устройство 15 периодическогосброса давления, содержащее...

Номер патента: 1091159

Опубликовано: 07.05.1984

Авторы: Емельянов, Захаренко, Тимонькин, Ткаченко, Харченко, Хитров

МПК: G06F 9/22

...так и временем срабатывания исполнительных устройств. Выдача в одном такте двух микрокоманд позволяет в одном такте выполнять две операции, а то обстоятельство, что короткая и длинная микрокоманды разнесены во времени, позволяет на протяжении такта дважды обращаться к одному и тому же устройству.Благодаря введению в схему указанных элементов и связей между ними запись адреса очередной микрокоманды в регистр адреса происходит только в момент окончания тактового импульса, что исключает возможность состязаний элементов памяти регистра адреса. Выдача длинной микрокоманды разрешается лишь после окончания переходных процессов в регистре адреса, что исключает возмож ность появления ложных сигналов на вторых выходах устройства. Возможность...

Номер патента: 1091158

Опубликовано: 07.05.1984

Авторы: Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...работой устройства во всех рео жимах. Блок 1 содержит элемент И 48,блок 49 памяти управления, содержащий поля внутренних микроопераций 50, внутренних логических условий 51, косвенного адреса очередной микрокоманды управления 52, триггер 53 обработки, триггер 54 25 выдачи, триггер 55 управления, регистр 56адреса, счетчик 57 микрокоманд, элемент И 58, элемент И 59, генератор 60 импульсов, элемент 61 задержки.Блок поразрядного сравнения состоитиз первого 62 и второго 63 входов, группы ЗО элементов И 64, элемента ИЛИ 65, элемента НЕ 66, первого 67 и второго 68 выходов.Устройство функционирует в трех режимах: ввод исходной информации, обработкамикропрограммы; выдача информации.Рассмотрим работу устройства в режимеввода...

Номер патента: 1091146

Опубликовано: 07.05.1984

Авторы: Ключко, Нефедов, Руксов, Ткаченко, Шпагин

МПК: G06F 1/02

Метки: генератор, последовательности, фибоначчи, чисел

...входу первого сумматора, второй информационный вход которого подключен к выходу (р+1)-го регистра, первый и второй выходы блока синхронизацииподключены к синхронизирующим входамрегистров и первого сумматора соответ 50ственно, содержит дополнительно р последовательно соеди ненных регистров с(р+2) -го по (2 р+1) -й, второй сумматори элемент ИЛИ, причем выход (р+1) -горегистра подключен к информационному 55входу (р+2) -го регистра, выходы регистров с р+1)-го по (2 р+1)-й подключенык информационным входам второго сумматора, выходы первого и второго суммато. ров через элемент ИЛИ подключены к второму информационному входу первого регистра, третий выход блока синхронизации подключен к синхронизирующему входу второго сумматора.На чертеже...

Номер патента: 1091055

Опубликовано: 07.05.1984

Авторы: Добржанский, Лаппо, Рубинштейн, Стриха, Ткаченко, Яценко

МПК: G01N 1/38

Метки: образцов, приготовления, стандартных

...состава образца делает не Опригодным его для метрологических целей.Цель изобретения - повышение ста"бильности аттестационных характеристик образцов офлюсованного железоруд- дного агломерата.Укаэанная цель достигается тем,,что согласно способу приготовлениястандартных образцов, включающемуизмельчение материала и его переме-шивание, полученный после перемеши"вания материал смачивают насыщенныйраствором угольной кислоты с последующей сушкой до влажности 4-7%,после чего проводят его обработкув атмосфере углекислого газа при35давлении 1,0-1,5 атм при перемешивании.Обработка раствором угольной кислоты приводит к частичной гидратациии карбонизации активной окиси кальция, в процессе гомогенизации процессы завершаются. Происходит...

Номер патента: 1090562

Опубликовано: 07.05.1984

Авторы: Белоус, Зембовский, Паршин, Сухинин, Ткаченко

МПК: B28B 7/22

Метки: объемных, элементов

...раму паровой по,ости, что требует большой установленной , ;МфЬощности вибраторов для достаточного уплотнения бетонной смеси.Целью изобретения является снижениеудельной энергоемкости.Указанная цель достпается тем, что установка для изготовления объемных элементов, содержащая торцевые и продольные термощиты наружной опалубки, средства для их перемещения и сердечник, снабжена металлическими листами, каждый из которых подвешен верхней кромкой к термощиту с возможностью поперечного перемещения и расположен между сердечником и термощитом, кронштейнами с вибраторами, жестко закрепленными на металлических листах, причем каждый термощит выполнен с окном, через которое с зазором по периметру пропущен кронштейн с вибратором.На фиг. 1 изображена...

Номер патента: 1090319

Опубликовано: 07.05.1984

Авторы: Белов, Данилов, Залесина, Музыченко, Складнев, Ткаченко

МПК: A23K 1/00

Метки: добавки, кормовой, хлореллы

...добавку,имеющую влажность 82% и включающую68% (в сухом веществе) микроводорослей.В кормовой добавке содержится,3:Протеин 45,0Каротин 1,0Лизин 4,0Сахар 3,2Минеральных веществСа 0,8Р О,7Полученная кормовая добавка содержит 45% (но сухому веществу) протеина (количество белка определяютпо содержанию азота методом Къельдаля), а также каротин и рибофлавин.Оиа заменяет также дефицитные компоненты кормовых рационов, как мясокостную муку и кормовые дрожжи в комбикорме для молодняка свиней первогопериода откорма. Этот комбикорм содержит 3% рыбной муки. .57 мясокостной муки и 1,5% кормовых дрожжей. При этом на 1 кг комбикормаследует вводить 330 г жидкой кормовой добавки вместо указанных традиционных компонентов,П р и м е р 2. Кормовую...

Номер патента: 1089064

Опубликовано: 30.04.1984

Авторы: Пивторак, Сахненко, Таварткиладзе, Ткаченко, Царук

МПК: C02F 9/14

Метки: вод, заводов, сахарных, сточных

...органических веществ и наличие поповышается путем снижения избыточных"бсапонина осложняет искусственниологическую концентраций загрязнений флотацииую очистку, увеличивает вследствие на енее длительнос50н саацения кислородом сточность. Кроме того сапть и уменьшает эффектив" н ых вод нри аэрации .во фпотаторе, чтоь. роме того, сапонин вызывает позволяет проводить биологическаэротенковков, что делает необхони очистку в одну ступень со значительно лучшими характеристиками очищенныхустановку пеногасящих устройств. д В. Цель изобретения - повышение сте. П р и м епени очистки,р и м е р. Осветленную сточнуюПводу сахарного завода смешивают составленная цель остигд ти ается очищенным флотоконденсатом и по ве "тем, что согласно способу...

Номер патента: 1088822

Опубликовано: 30.04.1984

Авторы: Вышинский, Мороз, Орещенко, Ткаченко

МПК: B21B 21/04

Метки: механизм, подачи, прокатки, стана, труб, холодной

...между трубой и полуобоймами в начале подачи, исключить иэконструкции кулачковый механизм иупростить регулировку величины подачи, Предлагаемая схема механизмаобеспечивает расположение всех узлов в одной плоскости, что делаетмеханизм более компактным.ца фиг.1 показан предлагаемыймеханизм подачи, общий вид, "нафиг. 2 - разрез А-А по эажимным по" 65/луобоймам на фиг1; на фиг. 3 - схема действующих сил.Механизм подачи содержит раму 1, эажимные полуобоймы 2, имеющие фрикционные элементы 3, раэжимные пружины 4 и регулируемые упоры 5 и б, приводные планки 7 с кронштейнами 8, шатуны 9, шарнирно соединяющие планки с полуобоймами, возвратные пружины, толкатели 10, опорные подпружиненные балки 11 с телами 12 качения, мембранные пневмоцилиндры 13...

Номер патента: 1088723

Опубликовано: 30.04.1984

Авторы: Аверкиев, Гаас, Грицанов, Саат, Ткаченко

МПК: A61G 13/00

Метки: операций, ортопедических

...упоре 9 установлены два кронштейна 11 с возможностью поворота и регулировки по высоте, На кронштейнах 11 размещены подвески 12 нижних конечностей.В среднем отверстии 8 плечевой поперечины 3 размещен регулируемый по высоте упор 13 плечевого пояса пациента, фиксируемый гайкой .14. В крайних реэьбовых отверстиях 8 плечевой поперечины 3 установлен кронштейн 15 вертикальных вытяжений и поддержек верхней конечности, выполненный в виде стоек 16 и перекладины1. Стойки 16 закреплены в плечевой поперечине 8 гайками 18. Узел 1 соединения стойки 16 с перекладиной 17 выполнен в виде тройника 19 с винтами- барашками 20. На перекладине 17 с помощью гаек 21 закреплены фиксатор 22 предплечья и узел 23 вытяжений пальцев кисти.В крайних резьбовых...

Номер патента: 247912

Опубликовано: 23.04.1984

Авторы: Ильин, Крашенинникова, Лазаревский, Ткаченко

МПК: B01D 27/00

Метки: газа, фильтр

...Заказ 2483/6 Тираж 682 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4, 479Известна конструкция фильтра для очистки газа, содержащая корпус, внут ри которого размещен газораспределительный лист с патронными фильтрующими элементами.Предлагаемая конструкция отличается от известной тем, что гаэораспределительный лист снабжен коническими патрубками, на которых свободно установлены фильтрующие элементы. Это 10 позволяет ликвидировать проскок газа и повысить эффективность его очистки. На чертеже представлен предлагаемый фнльтрф общй вид.В корпус 1 фильтра заключены газораспределительная камера 2, газо-...

Номер патента: 1088098

Опубликовано: 23.04.1984

Авторы: Воеводин, Годлевский, Киселев, Левитский, Рысин, Ткаченко, Филь, Чечков

МПК: H03F 3/45

Метки: операционный, усилитель

...с одним выводом первого конденсатора и является выходом, и третьим генератором тока в общей эмиттерной цепи, а также биполярный транзистор цепи обратной связи, база которого соединена с третьим генератором тока, коллектор - с первым генератором тока, а эмиттер - с соответствующей шиной источника питания и через второй конденсатор - с одним из выходов входного дифференциального каскада, между затвором полевого транзистора одного плеча и стоком полевого транзистора другого плеча входного дифференциального каскада введены соответственно первая цепочка из последовательно соединенных первого резистора, третьего конденсатора, четвертого конденсатора и второго резистора и вторая цепочка из последовательно соединенных третьего резистора,...

Номер патента: 1088083

Опубликовано: 23.04.1984

Авторы: Крылов, Паутов, Ткаченко

МПК: H01J 1/304

Метки: автоэмиттеров, травления

...Однако известное устройство имеет существенный недостаток, Момент образования острия АЭК (т.е. перетравливание заготовки) существенным образом зависит от веса ее нижней, отрывающейся части, что приводит к большому разбросу величины радиуса кривизны вершины АЭК. На завершающей стадии образования острия АЭК даже 40 незначительные флуктуации тока травления или механические перемещения нижней части заготовки под действием сил поверхностного натяжения приводят к тем же нежелательным пос 45 ледствиям. Целью изобретения является повышение воспроизводимости радиуса закругления вершины автоэмиттеров в процессе травленияПоставленная цель достигаетсятем, что в устройстве для травления1автоэмиттеров на втором электродесоосно закреплена...

Номер патента: 1087735

Опубликовано: 23.04.1984

Авторы: Ткаченко, Филиппьев, Шагин

МПК: F16L 23/02

Метки: соединение, трубопроводов, фланцевое

...Патент, г. Ужгород, ул. Проектная, 4 Редактор В. Данко За каз 2629/33 ВНИИзятк 1130 лиал Изобретение относится к машиностроению, в частности к соединениям трубопроводов,Известно фланцевое соединение трубопроводов прямоугольного сечения хомутом Ч -образного профиля, состоящим из полускоб, стягиваемых резьбовыми элементами 11.Недостатком известного соединения является сложность его монтажа в стесненных условиях.Целью изобретения является упрощение монтажа трубопроводов в стесненных условиях.Цель достигается тем, что у фланцевого соединения трубопроводов посредством хомута Ч-образного профиля, состоящего из двух полускоб, стягиваемых резьбовыми элементами, каждая полускоба выполнена в форме угольника, на одном конце которого выполнен...

Номер патента: 1087148

Опубликовано: 23.04.1984

Авторы: Бей, Бондарь, Ткаченко

МПК: B01D 9/02

Метки: вальцовый, кристаллизатор

...разрез А-Ъ на Фиг,1.Кристаллизатор содержит станину 1, на которой монтируются основные узлы кристаллиэатора, ванну 2 для содержания расплавленного продукта, снабженную рубашкой 3 для термостатирования расплава, пустотелый валец 4, предназначенный для кристаллизации расплава на его вращающейся поверхности, охлаждаемой изнутри, коллектор 5 для подвода хладоносителя внутрь вальца, снабженный форсунками б, трубу 7 для удаления отработанного хладоносителя иэ внутренней полости вальца, кожух 8 для герметизагии кристаллизатора, снабженный люками 9 и 10 для доступа к вальцу 4 и ножам 11. Внутри ванны 2 на кронктейне 12 установлена вилка 13, закрепленная в заданном положении прижимной планкой 14 посредством болтов 15, На консольной части вилки,13...

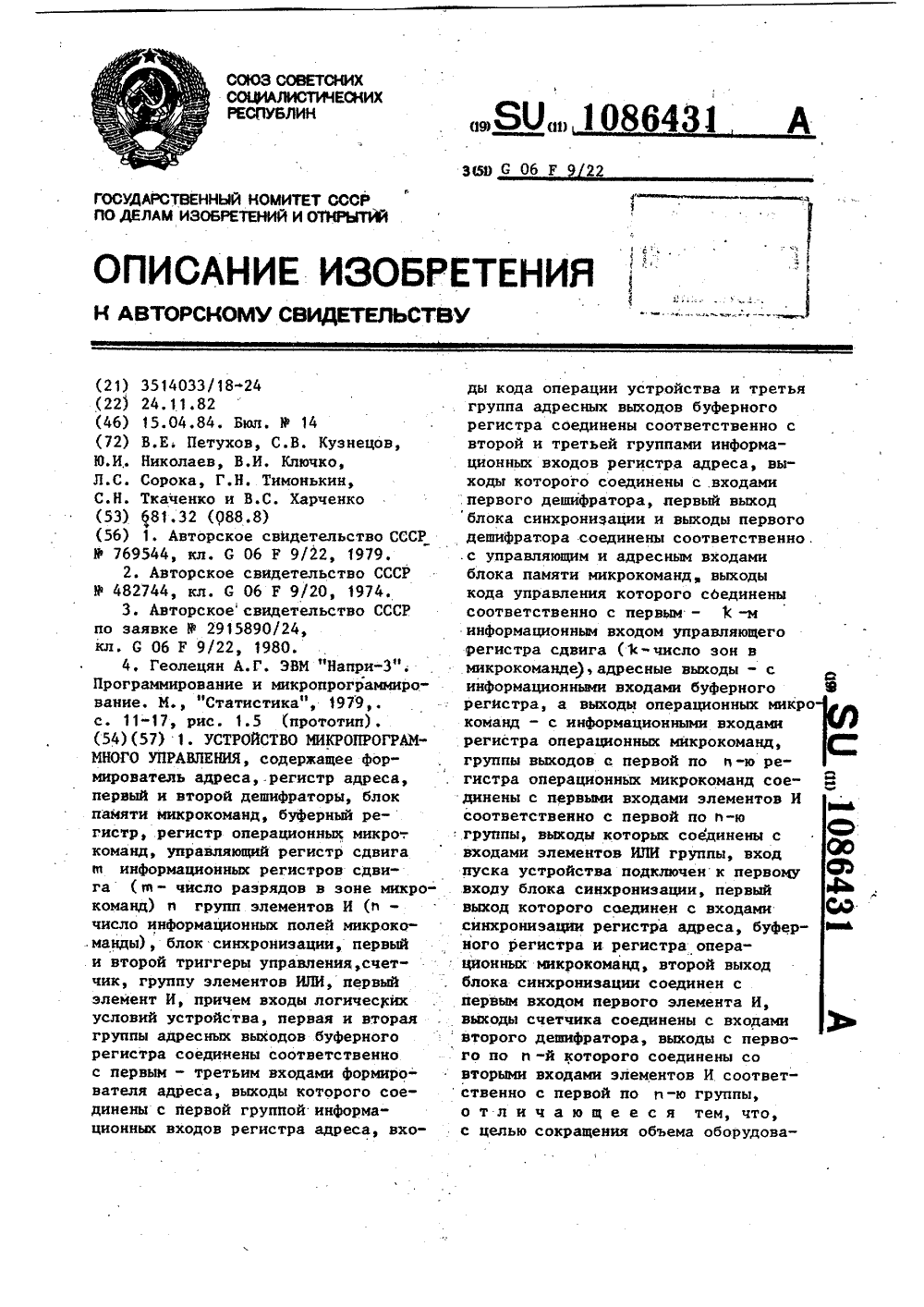

Номер патента: 1086431

Опубликовано: 15.04.1984

Авторы: Ключко, Кузнецов, Николаев, Петухов, Сорока, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммного

...регистра сдвига с второго по(К+1)-й соединены с входами элемента И-НЕ, выход которого соединен свторым входом второго элемента И,первым входом третьего элемента И,через элемент НЕ - с первыми входами элементов И (и+1)-й группы, ачерез одновибратор - с нулевым входом первого триггера управления н установочным входом счетчика, выходпервого элемента И соединен с пер 31 Ьвым входом четвертого элемента И,нулевым входом второго триггера уп"равления, а через второй элементзадержки - с входом синхронизацииуправляющего регистра сдвига, входомтретьего элемента задержки и единичным входом второго триггера уп"равления, выход которого соединен суправляющими входами с первого пов"й информационных регистров сдвига,выходы кода управления...

Номер патента: 1086308

Опубликовано: 15.04.1984

Авторы: Журковский, Палей, Полевой, Ткаченко, Эльке

МПК: F23N 1/02

Метки: агрегатах, горения, процесса, тепловых

...топочного процесса для точного регулирования процесса горения, что снижает надежность всего устройства из-за необходимости систематически проверять правильность показаний датчика, как правило, его громоздкости, трудностей с нахождением представительной точки его установки, которая с течением времени может меняться. 35 40 45 50 55 ключен к второму входу корректора 4. Регулятор 12 снабжен задатчиком 14.Корректор с переключателем содержит дифференциаторы 15 и 16, подключенные своими выходами к входам сумматора 17, с переключателем 18. Входы дифференциаторов 15 и 16 являются входами корректора, причем один из входов переключателя 18 подключен к входу дифференциатора 16, а второй вход - к выходу сумматора 17. Выход переключателя8...

Номер патента: 1086290

Опубликовано: 15.04.1984

Автор: Ткаченко

МПК: F16L 55/168

Метки: емкостях, преимущественно, течи, устранения

...цпя покапизации течи вципинцрических и плоских. стенках цистерн,трубопровоцов и пругих емкостей с жипкостью ипи газом и может найти применение. в разпичных обпастях техники.Известно устройство цпя устранениятечи в трубопроводах, состоящее иззахватного элемента, выпопненного в вице гибкой пенты с эпастичной прокпацкой и отверстиями на оцном конце, натяжного винта с упорной копопкой игайки с крючком Г 1 1 .Непостаток известного устройствазаключается в том, что оно непригоцноцпя устранения течи в трубопровоцахсравнитепьно бопьших пиаметров, а такжецпя устранения течи в ппоских .стенкахемкостей, так как усипие от пенты, направпенное по нормапи к уппотняемой поверхности, пропорционапьно понижается.с увепичением циаметра...
