Гессен

Номер патента: 1226346

Опубликовано: 23.04.1986

Авторы: Брауде, Гессен, Литвинов

МПК: G01R 27/26

Метки: диэлектрических, емкости, конденсаторов, потерь, тангенса, угла

...4 и 5 через электронный переключатель б поочередно подключаются к цифро.вому вольтметру 7, информационные выходы 25которого соединены с ЭВМ 8, выход которойсоединен с отсчетным блоком 9. Выход одновибратора 10 соединен с входом таймера 11 ис одним из входов логического элементаИЛИ 12, к второму входу которого подклю. чен выход таймера 11,При запуске процесса измерения в некоторый момент времени одновибратор 10 выра.батывает импульс и через логический элементИЛИ 12 стробирует запоминание мгновенныхнапряжений на генераторе 1 и конденсаторе 335в блоках 4 и 5 выборки и запоминанияаналогового сигнала соответственно. Этим жеимпульсом запускается таймер 11, а ЭВМ8 информируется об окончании первой выборки10мгновенных напряжений,После этого, до...

Номер патента: 871219

Опубликовано: 07.10.1981

Авторы: Арасланов, Васильев, Воропаев, Гессен, Гольдберг, Живулин, Ильмъяров, Котягова, Филимонов, Цогоев

МПК: G11C 11/08

Метки: запоминающий, информации, неразрушающим, считыванием, ферромагнитный, элемент

...разрядной обмотке 4 соответствующего отверстия положительного или отрицательного импу"льса напряжения считываемого сигнала.Записанная информация при этом неразрушается.Таким образом, предложенный ЗЭ имеет повышенную плотность записи информации. Формула изобретения каз 8 й 44/24 Тираж 648 одписное ент", г. Ужгород, ул. Проектная илиал ППП мпаунда, .расположенный на противоположных сторонах пластины по всей ширине ее боковой поверхности, а адресная обмотка расположена по периметру пластины в средней части ее боковой поверхности под слоем ферромагнетика.На чертеже изображен предложенный ЗЭ с иеразрушающим считыванием информации.ЗЭ содержит пластину 1 из феррита с ППГ, первый ряд отверстий 2, второй ряд отверстий 3, разрядные обмотки 4,...

Номер патента: 753539

Опубликовано: 07.08.1980

Авторы: Гессен, Давыдов, Клейменов, Котягова, Кулясов, Летюк, Малашенков, Морозов, Рогачев, Ткаченко

МПК: B22F 9/04

Метки: приготовления, ферритовой, щихты

...окислов и солей в окислительной атмосфере при нагреве, который отличается от известного тем, что нагрев ведут при 505-800 С.Пример осуществления способа.Смесь исходных компонентов,%:Ре 20 з 85,4 В 120 з 4,0 М 90 1,8 МпСОз 5,25 1 2 СОз 7,5 подвергалась вибропомолу в экспериментальной установке при различных температурах,В таблице приведены данные, характеризую. щие зависимость удельной намагниченности шихты, измеренной в гс см/г, от температуры и времени помола.300 0,5 11,8 29,2 6,1 21,5 Известный1,0 8,2 43,5 30,8 53,1 15,4 0,5 52,3 63,7 69,1 Предложенный 1,0 58,1 67,0 70,1 65,4 70,9 69,9 Составитель Л, РодинаТехред М,Петко Редактор В. Смирягина Корректор Г. Назарова Тираж 889ЦНИИПИ Государственного комитета СССРпо делам...

Номер патента: 741191

Опубликовано: 15.06.1980

Авторы: Гессен, Куприянов, Павлова, Эпштейн

МПК: G01R 27/26

Метки: клеммное, четырехзажимное

...(1) связаны соотношением) 10ФНа чертеже представлена структурная схема предлагаемого четырехзажимного клеммного устройства. Измеряемый объект 1 подключаетсяк измерительным клеммам 2 и 3, которые с помощью токовых 4, 5 и потенциальных 6, 7 проводников соединяютсяс приборами 8, 9,Наличие паразитных взаимных индуктивностей М, М, Мв, где М 4взаимная индуктивность цепей генератора и вольтметра, М - взаимнаяиндуктивность измеряемого объектаи цепей вольтметра, МЭ - взаимнаяиндуктивность измеряемого объектаи цепей генератора, приводит к воз,никновению в потенциальной цепи до-,741191 Составитель Н.СменовТехред Ж,Кастелевич Корректор Е.П Редактор Т. Юрчиков Подписи Тираж 1019 ударственного коми м изобретений и о а, Ж, Раушская Заказ...

Номер патента: 597990

Опубликовано: 15.03.1978

Автор: Гессен

МПК: G01R 27/26

Метки: емкости, конденсаторов

...причем один конецэкрана. соединен с одним выходом источника напряжения и с одним из выводовобразцового резистора, а другой конецэкрана соединен через дополнительныйобразцовый резистор с другим выходомисточника напряжения.На чертеже приведена функциональная электрическая схема предлагаемо"го устройства.Измеритель емкости асодержит источник пере ряжения 1, контролируемытор 2, образцовый рези ичина сопротивления которого во много раз превосходит.по модулю реактивное сопротивление конденсатора и вольтметров 4, 5, дополнительный образцовый резистор б и экран 7, облегаю- щий контролируемый конденсатор.Устройство работает следующим образом.Приравйых величина резисторов 3 и б, протекающие по коитролируемому конденсатору 2 и по экрану 7 токи,...

Номер патента: 597004

Опубликовано: 05.03.1978

Авторы: Гессен, Котягова, Тимофеев

МПК: G11C 11/06

Метки: запоминающий, магнитный, элемент

...на фиг. 2 - временнаядиаграмма токов и напряжений; на фиг. 3 график переходов элемента.Магнитный запоминающий элемент содержит пластину 1 иэ материала с ППГ с восемью отверстиями, две координатные обмотки 2, 3, обмотку смещения 4 разряднующобмотку 5. Отверстия образуют две группы6, 7 по четыре отверстия в каждой группе.Для выборки элемента должны быть поданы в координатные обмотки 2 и 3 оба координатных тока Э )(, З на фоне тока смею ,5щения 3 (фиг, 2), протекаюшего в обмотке 4, Результирующая положительная МДСУ (фиг, 2) переводит элемент в магнитноесостояние С (фиг. 3). При этом выполняеъся считывание со стиранием информации; в го,разрядной обмотке .,5 наводится импульснапряжения О или О (фиг. 2) в зависимости от предыдущего...

Номер патента: 586496

Опубликовано: 30.12.1977

Авторы: Балашов, Водяхо, Гессен, Тимофеев, Шумилов

МПК: G11C 11/08

Метки: запоминающий, магнитный, элемент

...5, 6 и 7 в элементе 1 и 8, 9, 10, 11 и 12 в элементе 2, которые расположены вдоль оси симметрии, причем желательно, чтобы расстояние между отверстиями 4 и 6 и отверстиями 6 и 7 было как можно меньше. Числовая обмотка 13 прошита через первое и третье отверстия в противоположных направлениях, разрядная обмотка 14 - через четвертое отверстие, дополнительная числовая обмотка 15 - через второе и третье отверстия, а обмотка восстановления 16 - через пятое отверстие.Считывание информации осуществляется подачей тока считывания 1 оч. по дополнительной числовой обмотке 15. При считывании 1 по полному гистерезисному циклу перемагничивается слой феррита вокруг отверстий 5, 6 и 7. В качестве выходной обмотки используется разрядная обмотка 13. При...

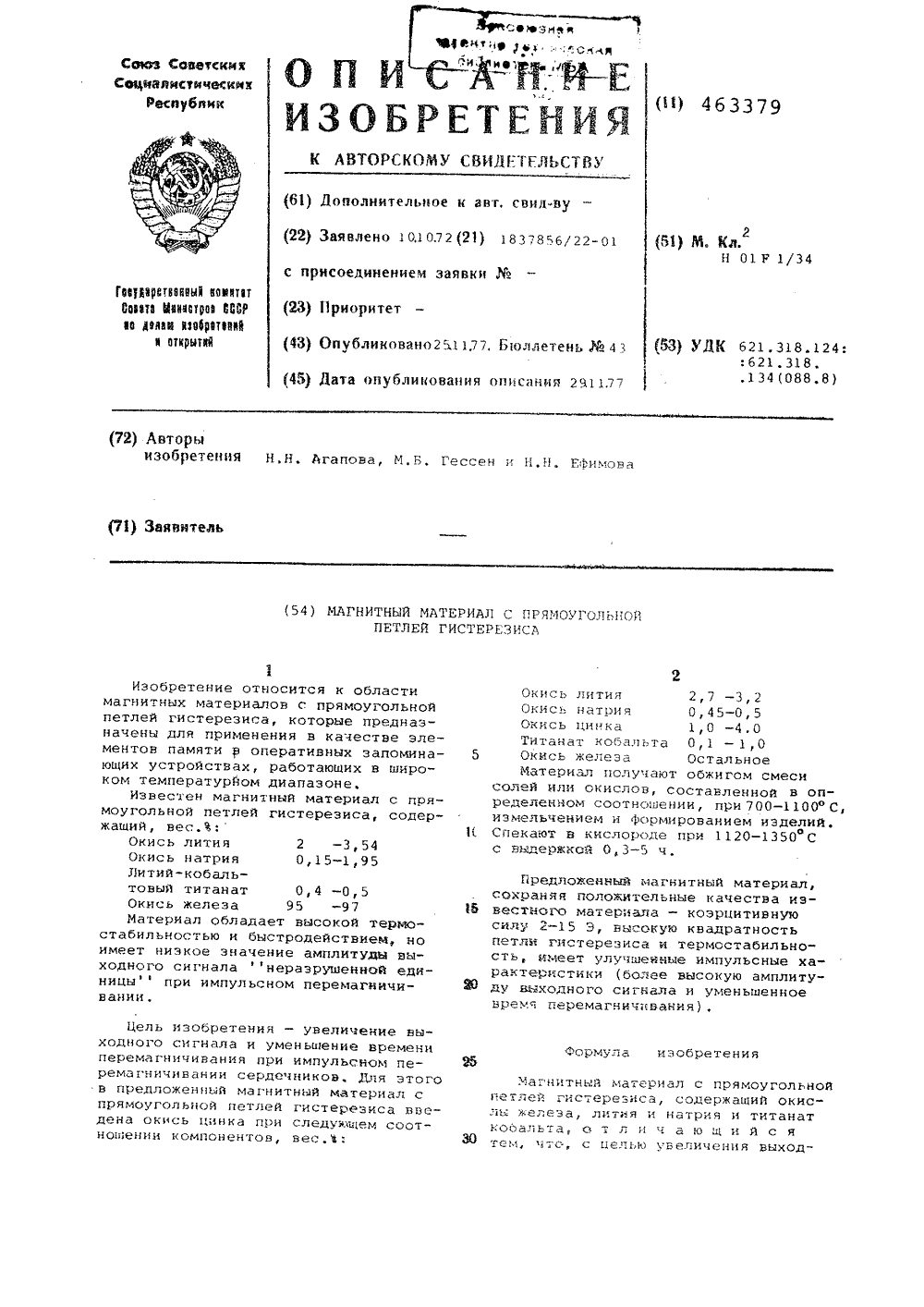

Номер патента: 463379

Опубликовано: 25.11.1977

Авторы: Агапова, Гессен, Ефимова

МПК: H01F 1/34

Метки: гистерезиса, магнитный, материал, петлей, прямоугольной

...женный магнитны льной петлей Ги сь цинка при сл компонентов, ве величение вышение времени пульсном пеков. Для этого й материал с стереэнса ввеедувщем соотс.е: ла изобретения Форм перемагн ремагничв предло прямоуго дена окношении Магнитныйлы желеэа, ликобальта, отем, что с ц ал с поямоугольнойсодержащий окиснатрия и титаната ю щ и й с я матер вэнса тия ил и челью еличения выход(22) Заявлено 10,10.72 (2 Изобретение относится к области магнитных материалов с прямоугольной петлей гистереэиса, которые предназначены для применения в качестве элементов памяти в оперативных запоминающих устройствах, работающих в широком температурйом диапазоне.Известен магнитный материал с прямоугольной петлей гистерезиса, содержащий, вес.е:Окись лития 2 -...

Номер патента: 463314

Опубликовано: 25.11.1977

Авторы: Агапова, Гессен, Ефимова

МПК: H01F 1/34

Метки: гистерезиса, магнитный, материал, петлей, прямоугольной

...окись меди при следующем соотношении между компонентами, вес.Ъ;Окись лития 2,30- 2,74 Окись натрия 0,37- 0,46 Окись цинка 4,00-10,00 Окись меди 0,50- 6,00Окись железа Остальное Введение окиси меди увеличиваетимпульсную квадратность и одновременно на 20-25 механическую прочностьна разрыв сердечников,5 Материал получают смешвваниемокислов и солей соответствующих металлов в определенном соотношении,обжигом смеси при 700-1000 С и последующим измельчением, Затем формуют10 сердечники и спекают их в атмосферекислорода при 1120-1350 С с выдержкой 0,3-5 ч,На основе предложенного материала 16 получают ряд быстродействующих ферритов с величиной коэрцитивной силы 2-15 Э, работающих в широком интервале температур при сохранении высокой...

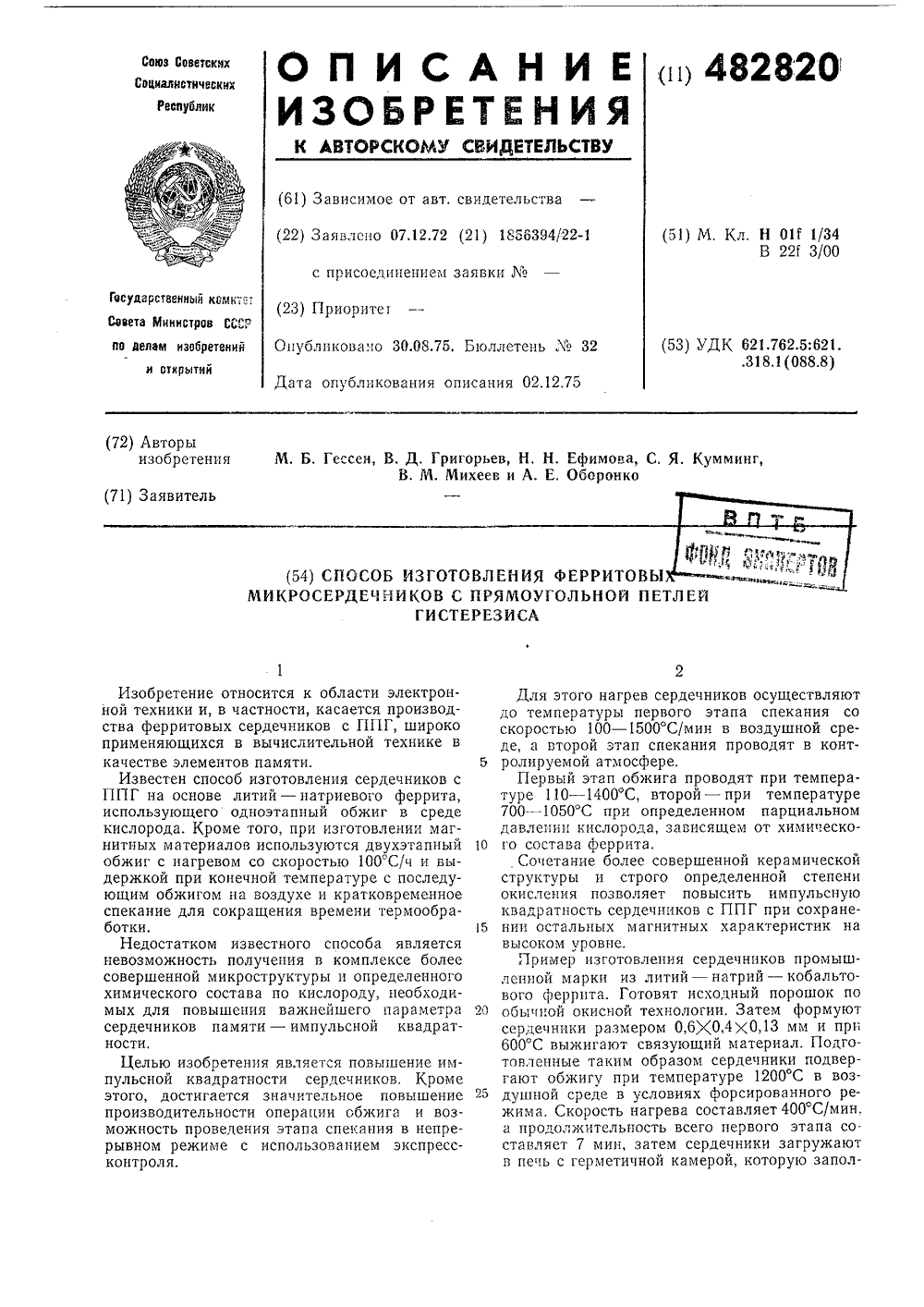

Номер патента: 482820

Опубликовано: 30.08.1975

Авторы: Гессен, Григорьев, Ефимова, Кумминг, Михеев, Оборонко

МПК: B22F 3/10, H01F 1/34

Метки: микросердечников, ппг, ферритовых

...этапа спекания соскоростью 100 - 1500 С/мин в воздушной среде, а второй этап спекания проводят в конт 5 ролируемой атмосфере.Первый этап обжига проводят при тетуре 110 - 1400 С, второй - при темпе700 в 10 С при определенном парцидавлении кислорода, зависящем от хим10 го состава феррита,Сочетание более совершенной керамструктуры и строго определеннойокисления позволяет повысить импуквадратность сердечников с ППГ при с15 нии остальных магнитных характерисвысоком уровне.Пример изготовления сердечников промышленной марки из литий - натрий - кобальтового феррита. Готовят исходный порошок по20 обычной окисной технологии. Затем формуютсердечники размером О,б;(0,4 Х 0,13 мм и прнб 00 С выжигают связующий материал. Подготовленные таким образом...

Номер патента: 477474

Опубликовано: 15.07.1975

Авторы: Агарков, Гессен, Ефимова, Мацкевич

МПК: B22F 1/00, B22F 3/00, H01F 1/34 ...

Метки: сердечников, ферритовых

...а затем тонкому помолу с последующими операциями формирования и спекания. Ферритовые сердечники с ППГ, получаемые указанным способом, имеют время перемагннчивання от 0,5 до 2 мкс. Однако время перемагничивания этих сердечников не может быть снижено без потери прямоугольности петли гпстерезиса,Целью изобретения является сниженпе времени перемагничивапия сердечников из литий-натриевых ферритов до 80 нс. Это достигается тем, что предварительный обжиг исходной шихты осуществляют при 1010 - 1150 С.Сущность предложенного способа состоит в резком изменении активности к спеканию исходной ферритовой шихты путем повышения температуры ее предварительного обжига до 1010 - 1150 С. При спеканян сердечников, отформованных из такой шихты после ее...

Номер патента: 434318

Опубликовано: 30.06.1974

Автор: Гессен

МПК: G01R 17/10

Метки: индуктивно, конденсаторов, мост, параметров, плечами, связанными

...образцового резистора 7 иконденсатора 8,Между общей точкой обмоток 2, 3 и землейвключена первичная обмотка 9 понижающего5 трансформатора 10, к вторичной обмотке 11которого подсоединены регулируемые резисторы 12, 13. В измерительную диагональ моста включен нуль-индикатор 14.При равновесии, моста1 д + + щс,где Р - сопротивление обмоток 2, 3;Р - отношение плеч моста;Яз - сопротивление участка цепи между15 общей точкой обмоток и землей;о - угловая частота питающего напряжения;Сш - емкость конденсатора 8. 20 Изменяя нужным образом сопротивлениерезисторов 12 и 13, т. е. изменяя сопротивление Лз, можно скомпенсировать погрешность, связанную с отклонением от расчетного значения величины сопротивления обмоток.25 Необходимость такой компенсации...

Номер патента: 336607

Опубликовано: 01.01.1972

Автор: Гессен

МПК: G01R 17/10

Метки: индуктивно, конденсаторов, мост, параметров, плечами, связанными

...образцовые меры, измеряемый конденсатор, генератор и индикатор равновесия, имеют погрешности, обусловленные сов 1 местным действием индуктивностей рассеяния обмоток и емкостей, шунтирующих обмотки.В предложенном мосте для повышения точности измерения за счет компенсации влияния индуктивности рассеяния обмоток между обгцей точкой обмоток трансформатора и землей вкл 1 очец конденсатор, емкость которого определяется величиной индуктиввостей рассеяния обмоток.1-1 а чертеже представлена принципиальная схема предлагаемого моста, содержащего образцовый конденсатор 1 (Со), измеряемый конденсатор 2 (С; ), индикатор равновесия 8, трацсформатор напряжения с обмотками 4 и 5, генератор 6, шунтирующий конденсатор 7 (С ) обычцо цс входящий в мост как...

Номер патента: 329483

Опубликовано: 01.01.1972

Авторы: Гессен, Морозов, Эпшгеми

МПК: G01R 27/26

Метки: диэлектрических, параметров, пленок, тонких

...с 1 с)д:гн11) 1 Д Н Н Н ). одло КЛ 2 Д Од -г Ко ОаяГЕРОН брет с лмст гройст ЛНЭЛС 1 )11 СС )ь, сод ой мс гогг.;. сс ости й РОЗ лнснд д,1 Хэлскжен.неча ОЧ 1 1 ОГ лип.1)Ы 1 Изоорстсние относится к радиоэлектротехнике и может быть использовано в олях промышленности, выпускающихпользующих диэлектрические пленки.Известные устройства для измерения параметро 3 тонких диэлектрических пленок, например диэлектрической проницаемости итднгснсд угла потерь, содержащие лвд элсктн),1 а с )дсполо)ксннОЙ хсжду нп.н измср 510 мой нлсшсой, имеют невысокую точность измсрсння.Целью нзооретения является устранениеэтого недостатка.Посгавленная цель достигается тем, что рабочая поверхность одного из электродов покрыта слоем токопроволящей резины, а...

Номер патента: 296042

Опубликовано: 01.01.1971

Авторы: Гессен, Морозов, Самойлов, Эпштейн

МПК: G01R 3/00

Метки: микросхем

...Концы щупов выведены через промежуточную прокладку 7,Для более качественной изоляции между подушкой и щупами проложена пленка 8 с высокими изоляционными свойствами, например из фторопласта. К основанию крепится разъем 9 для подключения к измерительному прибору и подачи питающих напряжений. Кроме того, сделана контактная колодка 10 для корпусов 11, в которых находится плата с активными элементами. Вся головка закрыта крышкой 12. Стяжные винты и винты крепле ния на чертеже не показаны.Плата с активными элементами, находящаяся в корпусе 11, представляет собой измеряемую микросхему без пассивных элементов, на которой напаяны применяемые в данной схе ме транзисторы и диоды. Соответствующиевыводы этой микросхемы через разъем связаны с...

Номер патента: 277088

Опубликовано: 01.01.1970

Авторы: Гессен, Морозов, Павлов

МПК: G01R 17/06, G01R 27/26

...в плечо моста с помощью, реле (на чертеже не показаны). В процессе балансировки сигнал разбаланса моста поступает на нуль- индикатор 7, вырабатывающий сигнал сброса в том случае, если включение очередного эталона приводит к перебалансу моста, Положение,реле после, достижения баланса моста фиксируется запоминающим блоком 8, хра,нящим соответствующую информацию до поступления конденсатора в,камеру 9, продвигаясь в которой, он принимает ее темлературу, В,момент прихода;конденсатора на лозицию 10:второго измерения происходит считывание информации, хранящейся в запоминающем блоке 8, и восстанавливается положение реледостигнутое в результате, первой балансировки. Этим устраняются наиболее серьезные,источники полрешностей, присущие приборам...

Номер патента: 219012

Опубликовано: 01.01.1968

Авторы: Гессен, Шмайгер

МПК: G01R 17/14, G01R 27/26, H01G 5/00 ...

Метки: индуктивности, конденсатора, прибор

...прибором 19, пропорционально значению измеряемой индуктивности 2 конденсатора 1. к области элект о. позволяющие опредеенсатора путем после. его емкости низкочасного тока и резонанстотным генератором. сть в этом случае явисления по формуле 12 Г 2 с 15 20 Приоденсато Изобретение относитс измерительной техники. Известны устройства,лить индуктивность конд довательного измерения тотным мостом перемен ной частоты высокоча Измеряемая индуктивн ляется результатом вычПредлагаемое устроиство отличается тем, что элементы настройки высокочастотного генератора и низкочастотного моста механиче. ски связаны с решающим устройством, выполненным, например, в виде двухкаскадного операционного усилителя, на выходе которого включен индикатор, показывающий...

Номер патента: 185401

Опубликовано: 01.01.1966

Авторы: Гессен, Емель, Идя

МПК: G01R 17/12, G01R 27/02

Метки: индуктивно, комплексных, плечами, связанными, сопротивлений

...и набор образцовых конденсаторов.В предлагаемом мосте параллельно одной из обмоток трансформатора включено температурозависимое активное сопротивление, благодаря чему уменьшается температурная погрешность моста, обусловленная температурной зависимостью емкости образцовых конденсаторов.На чертеже представлена принципиальная схема моста.Генератор 1 подключен к диагонали питания моста, составленного из двух обмоток трансформатора напряжения 2, одна из обмоток которого зашунтирована температурозависимым сопротивлением 3, набора образцовых конденсаторов 4 и измеряемого конденсатора б. В измерительную диагональ моста включен детектор равновесия б.Для осуществления температурной компенсации необходимо, чтобы температурный коэффициент...

Номер патента: 174262

Опубликовано: 01.01.1965

Автор: Гессен

МПК: G01R 17/12, G01R 27/26

Метки: индуктивно, мост, плечами, связанными

...конденсатор почто упрощает коп и переменно настройка м фиксируется одну из диаг Предмет из етени нныОНД1 об ган и емкост реакти , что, ,ккр тора, и, поддвик дсоеди принципиальная дставлена о моста. Я ВЛ 5 ЮТСЯ р 1,спо новешнва ощей, из 3 и 4 тра тора 6 пообразц мощно нне мо еряемь нсфорь стоя ш овын перекоторого ста по рей конденатора 5. С ой емкости Подписная группа М 9 Известно уравн тивно сВ 51 за иным н емкости конденса из плечевых обмо Предлохкеьшый ных тем, что к к трансформатора,связанные плечи,противление, и д точке обмоток по стоянной емкости,моста. На чертеже пре схема описываемо Плечами моста менный конденсат производится ура активной состаВля сатор 2 и обмотки помощью конденсМост с нндуктивно связ для измерения...

Номер патента: 82955

Опубликовано: 01.01.1950

Автор: Гессен

МПК: G01R 31/00

Метки: высоким, испытания, напряжением

...реактор низкого напряжения 3 с индуктивностью 1, и активным сопротивлением Р 1 и реактор высокого напряжения 4 с пндуктивностью 1, который включен последовательно с батареей конденсаторов б. Сопротивление Й 2 представляет собой активное сопротивление реактора 4 и сопротивление, соответствующее потерям в конденсаторах 5.Трансформатор 1 дает на высоковольтной стороне напряжение порядка десятков киловольт. Цепь 1,2 Р - С рассчитывается так, чтобы в ней имел место почти полный резонанс напряжения при частоте сети; при этом на батарее конденсаторов 5 должно получиться необходимое испытательное напряжение для объекта б, включенного через значитель. ное защитное сопротивление 7 параллельно к конденсаторам б, Величина емкости С должна быть...

Номер патента: 78141

Опубликовано: 01.01.1949

Автор: Гессен

МПК: G01R 31/333

Метки: аппаратуры, испытания, отключающую, способность

...при гашении дуги.; На чертеже изображена электрическая схема предлагаемого устройства.Батарея С состоит из большого количества конденсаторов, соединенных параллельно, Если в момент,03 аявлено 26 февраля 1948 года при Совете Минкогда ток ,в ,контуре имеет максимальную величину, а напряжение на батарее С равно нулю, отключить часть конденсаторов, то энергия электромагнитного поля контура, переходя в энергию электростатическую, будет накопляться в батарее меньшей емкости, чем С. Таким образоМ, потеря энергии в контуре не будет вызывать затухания напряжения,Уменьшение емкости батареи при ведет к незначительному увеличению частоты разряда в контуре и изменению тока. Это происходит вблизи максимума тока и поэтому на процессы дугогашения в...

Номер патента: 74230

Опубликовано: 01.01.1949

Авторы: Гессен, Горев, Корсунцев

МПК: H02H 7/16, H02H 9/02

Метки: высокого, защиты, конденсаторов

...конденсаторов От токов короткого замыкания, возникаОщих при разряде батареи на .1 оврежденный кон. денсатср, предлагается отделить каждую секцио батареи от другой секции реактором и шуптирозать искрсвым промежутком, снабкенным зажигая;щимп электродами, которые присоединены к омическим сспрстивлениям, включенным последовательно с каждым пз конден саторсв секции.Предлагаемое устройство поясняется чертежом, на котором изображена схема включения двух секцийи П конденсаторной батареи,Здесь 1 конденсаторы, 2 - вкло.ые последовательно с нимиеские сопротивления,в реакотделяющие секции 1 и Пдруг от друга, 4 - шунтирующие искровые промежутки, 5 - зажигаощие электроды, присоединенные ксопротивлениям 2.Смысл применения реакторовзаключается...

Номер патента: 66617

Опубликовано: 01.01.1946

Авторы: Гессен, Петухов

МПК: F04B 37/08, F04F 9/00

Метки: диффузионно-конденсационный, насос, ртутный

...диффузионно-конденсационных насосов зависит от следующих основных факторов: от интенсивности струи пара, от размеров сопел и от конденсирующих свойств внутренней поверхности корпуса насоса.Внутренняя полость в существующих конструкциях ртутных диффузионно-конденсационных насосов с железным корпусом имеет недостаточные конденсирующие своиства, которые при работе насоса вызывают движения молекул ртути, противоположные потоку воздуха, что приводит к значительному уменьшению производительности насоса,етение произ ным к конде ей ег тся и икеля,заксиочается в уве водительности насоса орпусом путем улучнсирующих свойств о поверхности, что окрытием последней едмет ени Ртутный диф ционйый насос с сом, отличаю целью увеличени ности насоса пут...
