Номер патента: 1784339

Опубликовано: 30.12.1992

Автор: Дитятьев

МПК: B21D 5/00

Метки: кромкогибочная

...в направляющих 28 с возможностью возвратно- поступательного движения под действием рычага предварительной гибки 34 и возвратных пружин 36 и имеет регулируемый опорный винт 40, проушину 41 и направляющие колонки 42, нэ которых с возможностью вертикального возвратно-поступательного движения установлен инструмен тодержатель 43 с закрепленным на нем гибочным инструментом 44,Проушина 41 представляет собой шарнирную опору для укрепления двуплечего30404550 формуемого изделия 52Кинематическая цепь кулачок предварительной гибки 31 - рычаг предварительной гибки 34 - ползун 32инструментодержэтель 43 - гибочный инструмент 44 обеспечивает,.оризонтальное перемещение инструмента 44, а кинематическая цепь кулачок основной гибки 30 - двуплечий рычаг 33 -...

Номер патента: 1770351

Опубликовано: 23.10.1992

Авторы: Дитятьев, Куницын, Фомин

МПК: C11B 1/14

Метки: кости, обезжиривания

...подвижной части подающих труб состоит по меньшей мере из двух гидроприводов расположенных во взаимно перпендикулярных плоскостях,Изобретение поясняется графическими изображениями.На фиг.1 показан общий вид устройстНа фиг,2 показано сечение А-А на фиг,1.На фиг,З показано сечение Б-Б на фиг.1.Устройство обезжиривания кости содержит корпус 1, имеющей патрубок слива жидкости 2 и патрубки 3 выгрузки кости. В корпусе 1 расположен соединительный узел 4, состоящий из двух цилиндров, соединенных торцами под углом один к другому, к свободным торцам которого соосно соединены перфорированные части барабана 5 и 6. В неподвижном соединительном узле 4 и эластичных диафрагмах 7 расположены друг против друга неподвижные 8 и подвижные 9 части труб,...

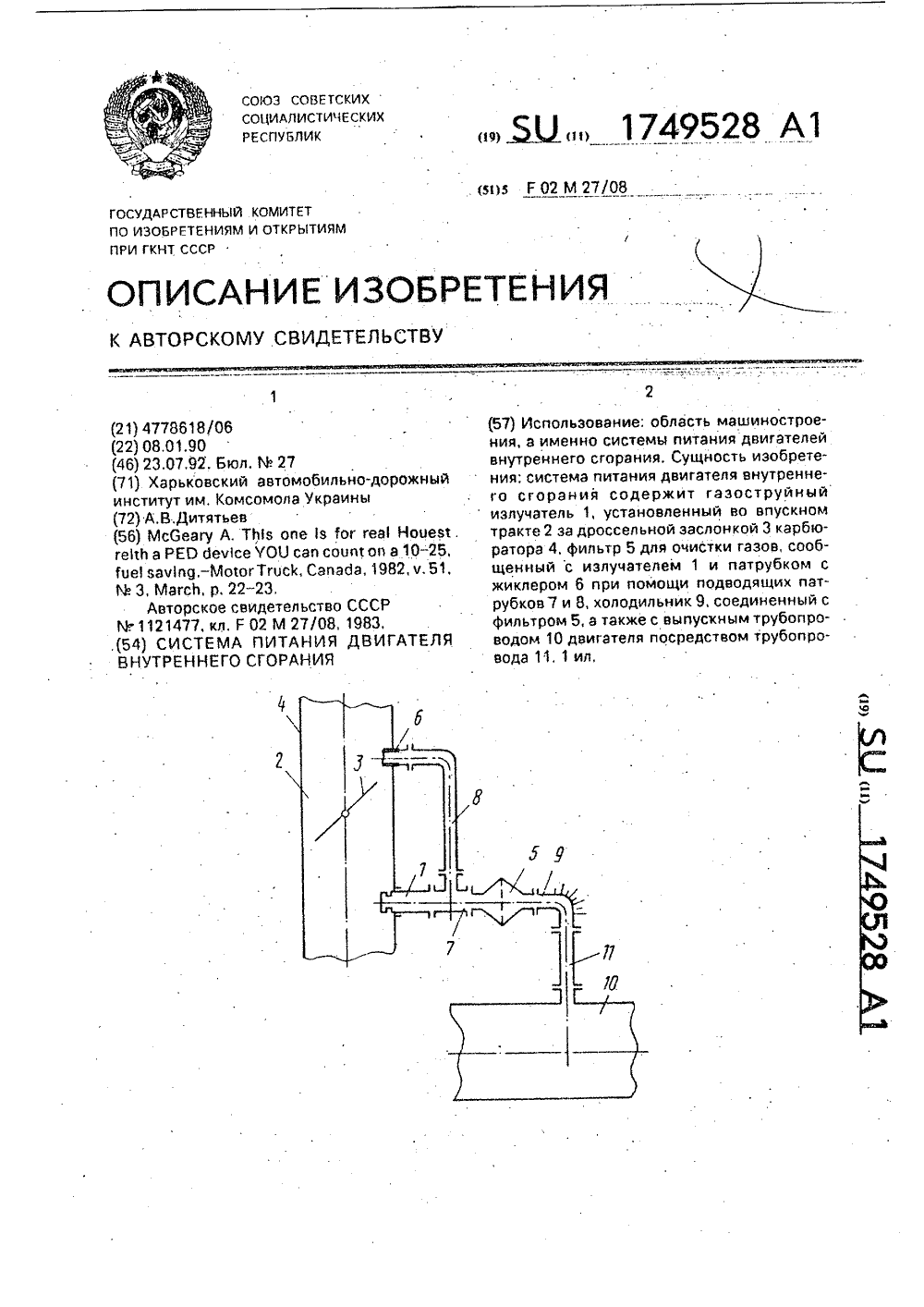

Номер патента: 1749528

Опубликовано: 23.07.1992

Автор: Дитятьев

МПК: F02M 27/08

Метки: внутреннего, двигателя, питания, сгорания

...жиклером 6, поных частей клапанов) в клапанной коробке. трубопроводу 8, патрубку 7 подается воздух. .Клапаны подвергаются износу как от сил Оннеобходимдляобраэованияоднороднойтрения, так и от динамических нагрузок, . смеси, что обеспечивает полное сгораниевозникающих вследствие вибрации потока смеси с минимальным расходом топлива игазов при работе двигателя. Недостаточный 40 минимальным количеством токсичных комэффект от рециркуляции отработавших га- понентов в отработавших газах. Относизов также обусловлен констоуктивными тельное количество отработавших газов,особенностями системы, а именно неиэме- поступивших на вход газоструйного излучаняемыми сечениями трубопроводов, следо- теля на этих режимах, невелико из-за значивательно,...

Номер патента: 1740748

Опубликовано: 15.06.1992

Авторы: Дитятьев, Мисюра, Сидельцева

МПК: F02M 37/22

Метки: дизеля, топливоподачи

...высокого давления, сообщающими трубопроводами и сливным трубопроводом топливного бака, отличающейся тем, что в ней устанавливается двухпозиционный одноходовой клапан-термастат, внутренняя полость фильтра тонкой очистки разделена проницаемой для ультразвуковых волн перегородкой на две камеры, в одной из которых размещен фильтрующий элемент, а в другой - гидродинамический излучатель, при этом вход клапана-термостате подключен к выходу циркуляционной магистрали топливного насоса высокого давления, первый выход клапан-термостата сообщен со сливным трубопроводом топливного бака, а второй выход - с камерой, в которой размещен гидродинамический излучатель, при этом выход последней сообщен со сливным трубопроводом топливного бака.На чертеже...

Номер патента: 1717620

Опубликовано: 07.03.1992

Авторы: Дитятьев, Игнатова, Кузнецов, Куницын

МПК: C11B 1/14

Метки: дробленой, кости, обезжиривания

...соударение частиц кости друг с другом и дополнительно о стенку камеры перфорированного барабана,На фиг. 1 изображено устройство для осуществления способа, общий вид; на фиг, 2 и 3 - различные схемы обезжиривания.Устройство содеркит корпус 1 с наклонно установленным внутри него перфорированным барабаном 2 и две соосно и противоположно установленные внутри барабана 2 трубы 3 и 4 для подачи под давлением и соударения встречных потоков горячей воды с измельченной костью, Обе трубы 3 и 4 выполнены с открытыми выходными торцами, каждая иэ труб 3 и 4 снабжена насадкой 5 на открытом торце, при этом насадка 5 связана с торцом соединительным элементом 6 с возможностью ее осевого и углового перемещения. Каждая насадка 5 может быть выполнена...

Номер патента: 1697924

Опубликовано: 15.12.1991

Автор: Дитятьев

МПК: B21D 5/00

Метки: кромкогибочная

...ГОстояЗное прижатие ролика 25 кклину 17 Обеспечивается пружиной 26,Соотношение длин плеч рычагов 10 ирычаГЯ 5, Я такж 8 уЛа клинОВОЙ части Выби 5 ается из силовьх и конструктивных соображений,Пакет тар 8 дьчатых пружин 14 Долженбыть выбран с таким Оасчетом, чтобы рабочее усилие пакета 14 было несколько большечем усилие, необходимое Для предварительной гибки флЯнца,П РМ Е Р:;" фланЦЯ ОСУЩВСТВДЯет.Ся ОТ ОДНОО ГрИ"гЯ В ДВЯ ЭТЯПЯ, ГреДВЭрителыОР Гиб( 1 Я .5 - 5 и О"Оччт 81 ь-илгибки на Остав.Иеся 55 - 35.(.Ячада ОьчЯГ 10 под еис еием оьчЯГЯл ривод" (Вопячляяс н ПОругод и Воздсй( "вуя ня клиновой тсдкятедь1 1 пе,л 8(Я(т Вме ";р с лл под лу6"ккак усилие пакега тарельчатых пружин 4"удрживГет толкатедь 1От пеоеь;8 ценияОтносительно назравляющей...

Номер патента: 1658082

Опубликовано: 23.06.1991

Авторы: Виниченко, Володина, Дитятьев, Рыбальченко

МПК: G01N 30/16

Метки: ввода, газовый, отбора, паровой, проб, равновесной, фазы, хроматограф

....в момент про-дувки - "П" и в момент ввода пробы.Предложенное устройство может уст ан авлив ат ься на испарител е 3 9 хромато графа путем закрепления штуцера 1 1гайкой 4 0 через прокладку 4 1 на резьб овом штуцер е и с парит еля . При этомконец про бовй одной трубки 1 3 входитв хром ат о гр афическую колонку 4 2 , далее проба подается в детектор 4 3 . Линия 4 4 подачи га э а-н осит еля 1 с одержит ст абилиэ атор давления 4 5, дроссель 4 6, манометр 4 7,. а линия 48 подачи газа-носителя 2 - стабили э ато рдавления 4 9, дро сс ель 5 0 и манометр5 1 . На линии сброса установлен дро сс ель 5 2Устройство работает следующим образом ,Предварительно сосуды 1 заполняютпробой . Возможный вариант э аполн ениясосудов бе з разборки устр оис т на...

Номер патента: 1556799

Опубликовано: 15.04.1990

Автор: Дитятьев

МПК: B21D 43/00, B21D 43/24

Метки: заготовок, листовых, отделения, подачи, пресс, стопы

...было больше усилия от пружин 17.Кассетное устройство 3 размещено на столе 2 так, что передний край заготовок по вертикали находится впереди оси подающего валка 10, что позволяет обеспечить п р иле га ние за готовки к пода ю щему валку 1 О без дополнительного перемещения заготовок по ходу подачи.Устройство работает следующим образом,В начале работы, когда двухпозиционный стол 2 с кассетным устройством 3 находится в зоне загрузки, т. е. когда стопа заготовок еще не. находится непосредственно в зоне захвата под траверсой 4, последняя с захватными органами 5 находится в крайнем верхнем положении, воздействуя при этом на упор 26 кронштейна 25, в результате чего вал 19 и рычаги 18, преодолевая усилие пружин 20, повернуты на угол, позволяющий...

Номер патента: 1503948

Опубликовано: 30.08.1989

Автор: Дитятьев

МПК: B21D 43/00

Метки: длинномерного, зону, подачи, пресса, рабочую

...При этом кулачок 1 О ещевоздействует на коромысло 32, и, соответственно, через упор 33 на зажимную губку 6 тормозной каретки 4. Зажимная губка 6 удерживает материалот перемещения, а кулачок 11 начинает также воздействовать через коромысло 34, упор 35 и прижимную планку36 на зажимную губку 5 подающей каретки 3, которая захватывает материал. Левая пружина 30 под действиемшатуна сжата.При включении пресса ползун 24перемещается вния, собачка 26 упораодностороннего действия 23 набегаетна двуплечий рычаг 21 и, отклонившись, минует его и возвращается в исходное положение. После осуществления штамповки ползун 24 перемещаетсявверх, освобождая зону для подачиматериала. Собачка 26 упора одностороннего действия 23 нажимает,на свободное плечо...

Номер патента: 1420222

Опубликовано: 30.08.1988

Авторы: Дитятьев, Романенко, Сидельцева

МПК: F02M 25/022

Метки: внутреннего, двигателя, питания, сгорания

...топлива в топливный насос 4 высокого давления, установленный на двигателе 5. Выходной конец 6 трубопровода 7 слива избытка топлива из топливного насоса 4 подключен к торцовому отверстию 8 эмульсионной камеры 9. Последняя выполнена в виде гидравлического ультразвукового свистка, снабженного эжекционной трубкой 10, связывающей его боковую стенку 11 с внутренней полостью 12 бака 1. Эмульсионная камера 9 размещена в топливном бакена его днище 13.Система питания двигателя внутреннего сгорания работает следующим образом.Топливный бак 1 заполняется топливом и водой в необходимых пропорциях. Запуск двигателя 5 и его прогрев осуществляется на чистом топливе, что обеспечивается забором топлива при помощи поплавкового устройства 2. Из последнего...

Номер патента: 1397126

Опубликовано: 23.05.1988

Автор: Дитятьев

МПК: B21D 43/08, B30B 15/30

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...частей 9 - 11. Часть 9 выполнена в виде иолзуна, средняя часть 10 представляет собой самозажим ной механизм, состоящий из цацги2, гильзы 13 и пружины 14. Зажимиая часть цацги 12 является направляющей для части 9 рычага, а ступенчатый хвостоццк цанги через пружину 14 и гильзу3 обеспечивает зажатие цацги2. Средняя часть рычага 10 шарнирно соединена с час гью 1 через ось 15.Ось 5 является частью пальца 16, установленного с возможностью перемещения в коиирцом пазу 2. Свободный конец части 11 шарнирно соединен с тягой 17, связанной с приводным валом пресса (це показан). Кроме того, часгь 11 рычага 8 снабжена регулируемыми упорами 18, установленными с возможностью взаимодействия с гиль. зой 13 цангового механизма.Устройство работает...

Номер патента: 1337174

Опубликовано: 15.09.1987

Автор: Дитятьев

МПК: B21D 43/08, B30B 15/30

Метки: зону, ленточного, подачи, полосового

...валки 2 и 3, каретку 4, подпружиненную пружиной 5 в направлении противоположном направлению подачи материала 6 (полосового илиленточного).На каретке 4 со стороны эоны об-работки 7, в частности ножниц, ыеющих верхний 8 и нижний 9 ножи. Нож.8 шарнирно закреплен на рычаге О.Один конец рычага 10 при помощи 25оси 11 связан с ползуном 12 пресса(не показан ). Другой конец рычага 10шарнирно связан с рычагом 13, шарнирно закрепленным на основанииНа каретке 4 со стороны зоны об- З 0работки 7 выполнены (или закреплены ) планки 14, расположенные симметрично относительно оси подачи материала 6. На концах планок 14 при помощи осей 15 закреплены толкатели 16,выполненные в виде двуплечих рычагов,На каретке 4 перед осью 15 по ходу подачи материала...

Номер патента: 1328623

Опубликовано: 07.08.1987

Авторы: Дитятьев, Ткаченко

МПК: F16J 13/00

Метки: давлением, затвор, камеры, люка, работающей

...устанавливается крышка 3, выполценцая в виде короба,внутри которого устацювг ецы силовьц цилиндры 4 с общим подводом 6 р 11 О 1 сготела и клиновые упоры 6. Крышка сп абжсцавыступом 7 и герметизир,к:щей 1,оклалкой и.ю20На крышке люка изнутри мк 1;сти мсг 11 НОВлеца подпружиненца 51 буферна 5. Нп 15 9.которая воспринимает основнук 1 агрузкупри импульсных режимах работы камеры.На штоке 10 силового цилиндра 4 закреплен двуплечий рычаг 11 с роликами, цпсчо д12 рычага взаимодействует с клишвым уором 6, а плечо 13с 15 уртом 2. В сге К 1крышки 3 имеются газы 14 л,1 я нрг 1 холдвуплечсго рычага,ЗатВор люка камеры работает с,еду 1 Оцихобразом. ЗО 2После того, как крь 1 шка 3 установлена на люке, в силовые цилиндры 4, имеющие общий подвод 5...

Номер патента: 1310084

Опубликовано: 15.05.1987

Автор: Дитятьев

МПК: B21D 45/00

Метки: зоны, пресса, рабочей, удаления

...когда ползун пресса 16 находится в верхнем крайнем положении, параллелограммное уст.0084 ройство находится в сжатом состояниипод действием пружин 10, а лоток 1при этом - вне зоны штампа под воздействием осей 4, которые находятся в крайнем левом положении. Свободные плечи верхних пар двуплечих рычагов 6 с упорами 12 находятся в крайнем нижнем положении. Рабочая эона штампа свободна,После загрузки заготовки в штамп и включения пресса ползун пресса 16 движется вниз, совместно с ним пере 510 мещаются собачки 17. Прн достижении нижнего положения собачки 17 набегают на скосы зацепов подвижных упоров 12, отклоняются и, минуя зацепы,возвращаются в исходное положение под действием собственных пружин.При ходе ползуна пресса 16 вверх собачки 17...

Номер патента: 1299707

Опубликовано: 30.03.1987

Автор: Дитятьев

МПК: B23D 15/06

Метки: отходов, резки

...перемещаться кинематически связанный с ним хвостовик 5 и подвижный режущий элемент 3 с переключающей пластиной 27, Пружины механизма26 сжимаются, осуществляется резкаотходов. При достижении подвижнымрежущим элементом 3 нижнего положения, конечный выключатель 28 взаимодействует с переключающей пластиной27 и подает сигнал на обратныйход нневмоцилиндра 13, шток которого перемещается в крайнее заднееположение, поворачивая ипонку 11вправо, обеспечивая тем самым разобщение упора 1 О, хвостовика 5 иподвижного режущего элемента 3. Последний под действием пружин механизма 26 перемещается вверх, освобождая рабочую зону устройства для подачи материала, Поворотная шпонка,11 при,этом перемещается в узкой части фигурного паза 9, минуя упор...

Номер патента: 1295337

Опубликовано: 07.03.1987

Авторы: Агольцов, Виниченко, Дитятьев

МПК: G01N 30/70

Метки: детектор, пламенно-ионизационный

...как Фоновый ток, Органические вещества,поступающие в детектор из хроматаграФической колонки, при сгорании в водородном пламени вызывают заметноЕувеличение тока ионизации, Ионныйток (сигнал) детектора прямо пропорционален количеству органических веществ, поступающих в пламя в единицувремени,Выполнение ионизационной камеры детектора в виде герметичного усеченного конуса, охватывающего сопла горелки, боковая поверхность которого образована конусной частью электрода-коллектора, а основанием камеры в котором является изолятор-диффузор, установленный между основанием горелки и электродом-коллектором, и соединение вершины конусной иониза" ционной камеры с каналом выхода продуктов горения, выполненным в цилиндрической части...

Номер патента: 1276370

Опубликовано: 15.12.1986

Авторы: Говорущенко, Дитятьев, Кузубов

МПК: B06B 1/20

Метки: газоструйный, излучатель

...цилиндрической поверхности, причем диаметр цилиндрического стержня 4 составляет 0,3 - 0,4 диаметра резонатора 3.Устройство работает следующим образом.В сопло 2 подается газ при избыпгочном давлении, который обтекает рассекатель 4 и попадает в резонатор 3, в результате чего генерируются ультразвуковые колебания. За счет выполнения рассекателя 4 в виде цилиндрического стержня, установленного в области неустойчивости струи и имеющего диаметр, равный 0,3 - 0,4 диаметра резонатора 3, возникает косой скачок уплотнения и создается возможность струе при каждом значении скорости движения обтекать рассекатель 4 цо касательной, образую.цей угол, сицус которого ранец отношению скорости звука к скорости струи, что приводит к сиикению нижней грани 1 ы...

Номер патента: 1185093

Опубликовано: 15.10.1985

Авторы: Дитятьев, Кузубов

МПК: G01F 9/00

Метки: поршневой, расходомер

...3 отверстиями, рас" 1 Оположенными на его боковойповерхности, два клапана 4 и размещенныймежду ними поршень 5, установленныево внутренней полости корпуса, дваэлектромагнита 6, два реле 7 и 8 с 15нормально замкнутыми контактами 9и 10, два стержня 11 с диками 12 и13 на концах, которые концентричнозакреплены на торцах поршня 5, причем каждый из дисков 12 и 13 разме- щщен в клапане 4 с возможностью ограниченного осевого перемещения. Электромагниты 6 установлены на противоположных торцах корпуса 1, Обмотка каждого электромагнита 6 подключена к 25источнику питания переменного токачерез обмотку реле 7 и 8 и нормаль 1но замкнутые контакты 9 и 10 реле,подключенного в обмотку электромагнита, установленного на противоположном торце корпуса...

Номер патента: 1121477

Опубликовано: 30.10.1984

Авторы: Власов, Говорущенко, Дитятьев, Протыняк

МПК: F02M 27/08

Метки: внутреннего, двигателя, питания, сгорания

...входу,На чертеже схематично изображена предлагаемая система питания для двигателя внутреннего сгорания.Система питания для двигателя внутреннего сгорания содержит газоструйный излучатель 1, установленный во впускном тракте 2 за дроссельной заслонкой 3 карбюратора 4, фильтр 5 для очистки среды, сообщенный с излучателем 1 при помощи подводящего патрубка 6, трубопровод 7 подвода отработавших газов, имеющий холодильник 8 и соединенный с выпускным трубопроводом 9 двигателя, и клапанную коробку 10, выполненную с двумя входами 11 и 12, первый из которых снабжен атмосферным клапаном 13, а второй. - нагнетательным клапаном 14, и одним выходом 15, соединенным с фильтром 5. Трубопровод 7 подвода отработавших газов подключен к второму входу 12,...

Номер патента: 1110525

Опубликовано: 30.08.1984

Автор: Дитятьев

МПК: B21D 43/08

Метки: длинномерного, подачи, прессу

...смонтированными на 45основании с возможностью поочередного "взаимодействия с пальцем, винт установленна диске с возможностью перемещения вдоль 3. Устройство по п. 1, отличающееся тем, что муфта и тормоз выполнены электро. магнитными. продольной оси и подпружинен в направлении перемещения.Палец выполнен в виде оси и ролика, закрепленного на этой оси.Кроме того, муфта и тормоз выполнены электромагнитными.На фиг. 1 изображено устройство для подачи длинномерного материала к прессу; на фиг. 2 - вид А на фиг. 1.Устройство для подачи длинномерного материала к прессу содержит приводной вал 1, несущий диск 2, на котором смонтирован эксцентрично расположенный палец 3. На одном из концов пальца 3 смонтирован ролик 4. Вал 1 смонтирован на основании...

Номер патента: 1105771

Опубликовано: 30.07.1984

Автор: Дитятьев

МПК: G01M 15/00

Метки: внутреннего, двигателя, диагностирования, сгорания

...определяемой порядком работы цилиндров. Эта последовательность импульсов преобразуетсядатчиком давления н комплексныйэлектрический сигнал . Если мощностьвсех цилиндров одинакова, то временные интервалы между одноименнымифазами импульсов от смежных по рабочемуциклу цилиндров будут равны, Это соответствует равномерному вращению валадвигателя. Однако в эксплуатациивследствие неравномерности цикловыхподач топлива у карбюраторных и ди"зельных двигателей зта ситуация практически не нстречается. Обычны случаи,когда мощность, отдаваемая отдельными цилиндрами, различна., Тогда нременные интервалы между одноименнымифазами импульсов от смежных по рабочему циклу цилиндров не будут равны.В этом случае имеет место сложноепериодическое колебание с...

Номер патента: 1074636

Опубликовано: 23.02.1984

Автор: Дитятьев

МПК: B21D 45/00

Метки: поворотного, прессу, сбрасыватель, совковый, типа

...рычаг с лотком 11 и возвратная пружина 12,Корпус 10 может быть установлен на подштамповой плите стола пресса. Втулка 5 в технологических целях может быть изготовлена составной из двух жестко соединенных втулок. 2Совковый сбрасыватель работает следующим образом.В начале работы, когда ползун 4 пресса находится в нижней мертвой точке, колонка 1 также находится в нижнем крайнем положении, Штифт 2 расположен в нижней части фигурного паза 6. Втулка 5 развернута так, что лоток 11 находится внерабочей зоны пресса.Ползун 4 пресса, отштамповав деталь,начинает движение вверх, перемещая кронштейн 3 с колонкой 1 также вверх. Штифт2, двигаясь по криволинейной части фигурного паза 6, взаимодействует с втулкой 5,Втулка 5 с лотком 11 начинает...

Номер патента: 1059469

Опубликовано: 07.12.1983

Авторы: Говорущенко, Дитятьев

МПК: G01M 15/00

Метки: внутреннего, двигателя, диагностирования, сгорания

...регулятора.На фиг. 1 представлена функциональная схема предлагаемого устройства; на фиг. 2 - схема комплексногоэлектрического сигнала и его низкочастотная и основная гармоники,Устройство содержит датчик 1 давления, дифференциальный усилитель 2,автоматический регулятор 3 усиления,полосовые Фильтры 4 и 5 низкочастотной и основной гармоник, амплитудныйдетектор 6, указатель 7 отношенияамплитуд и задатчик 8 амплитуды.Датчик 1 давления преобразует сигнал давления в электрический сигнал.За два оборота коленчатого вала, например восьмицилиндрового двигателя,в его объемы впускной, выпускнойтрубопроводы, картер) поступят восемьимпульсов давления,в порядке, соответствующем порядку работы цилиндров (кривая а, В случае, если какойлибо цилиндр...

Номер патента: 1040368

Опубликовано: 07.09.1983

Авторы: Говорущенко, Дитятьев

МПК: G01M 15/00

Метки: внутреннего, двигателя, диагностирования, сгорания

...отягощен погрешностью функции преобразованияаналогового делителя.Цель изобретения - повышение точнос- ЗОти при одновременном снижении стоимостиУкаэанная цель достигается тем, чтов устройстве для диагностирования двигателя внутреннего сгорания по гармоническим составляющим колебаний давлений,производимых в двигателе, содержащемавтоматический регулятор усиления, датчик комплексного сигнала, первый и второй полосовые фильтры, выделяющие соответственно основную и низкочастотнуюгармоники, амплитудный детектор и указатель отношения амплитуд гармоник, причем автоматический регулятор усилениясвязан входом с датчиком комплексного 45сигнала, а выходом - параллельно с первым и вторым полосовыми фильтрами, квыходу второго нх которых...

Номер патента: 1039841

Опубликовано: 07.09.1983

Авторы: Дитятьев, Дорофеев, Доценко, Польгуев, Севрук

МПК: B65G 49/02

Метки: линия, термической, химической

...разрез линии; на фиг. 4 - каретка с буферными упорами и несъемной телескопической подвеекой.Линия для химической и термической обработки изделий состоит из ряда ванн: электродно-соляных 1 - 3, охлаждения 4, осветления 5, промывки и пассивации б, средств транспортирования 7, выполненных в виде горизонтально замкнутой грузо- несущей трассы 8, на которой установлены каретки 9 с буферными упорами 10, взаимодействующими с буферными упора. ми впереди стоящих катерок.В каждой каретке 9 жестко крепится подвеска 11, выполненная в виде телескопической штанги, состояшей из двух труб: наружной 12 и внутренней 13.Наружная труба 12 неподвижна относительно каретки 9 и является направляющей для внутренней трубы 13, которая имеет возможность...

Номер патента: 1002414

Опубликовано: 07.03.1983

Автор: Дитятьев

МПК: C25D 17/06

Метки: подвеска

...верхней части которой прикреплены Т-образно траверсы б,которые проходят через пазы корпуса 1 наружу и к ним крепятся кронштейны 7. Нижняя часть полэуна находится вне корпуса и 2 Г имеет кронштейн 8, Внутри полэуна установлен шток 9, верхняя часть которого выполнена в виде Т-образной траверсы 10, концы которой входят в широкие пазы и опираются на переходные Фаски паза. Нижняя часть штока имеет цапфу 11 с отверстием, для шарнирного соединения с коромыслом 12 корзины 13 для деталей. Коромысло 12 корзины 13 имеет две цапфы 14, 15, расположенные на определенных расстояниях от оси центра тяжести корзины 13 к одной из цапф 14 шарнирно присоединен шток, а другая 15 - соединена шарниром с кронштейном 8 ползуна 5. 4 ОВ транспортном положении и...

Номер патента: 996005

Опубликовано: 15.02.1983

Автор: Дитятьев

МПК: B21D 45/00

Метки: зоны, отштампованных, пресса, рабочей, удаления

...противовесом 21, с другой стороны гибким звеном 22 с пе редаточным механизмом 23, установленным на столе пресса 4 и состоящим из блока двух шкивов 24 и 25, НеобПри дальнейшем движении ползуна пресса 27 вверх каретки 13 перемещаются далее в крайнее правое положе-ние. Собачки 19 своей нижней частью набегают на копир 14, происходит поворот собачки 19 вправо и утапливание его относительно нижней поверхности планки 7, в результате чего происходит расцепление собачек 19 3 99ющих, дополнительного противовеса,связанного с одной стороной кареток,противоположная сторона которых свя"вана через дополнительный гибкийэлемент с верхней плитой. 3На фиг,1 изображено устройствов изометрии; на фиг,2 - то же,приприложении ползуна в верхней мертвойточке; на...

Номер патента: 983483

Опубликовано: 23.12.1982

Авторы: Говорущенко, Дитятьев

МПК: G01M 15/00

Метки: внутреннего, двигателя, оценки, сгорания, состояния, технического, цилиндров

...факт наличия эффекта в многоцилиндровом двигателе без его локализации, т.е. указание номера дефектного цилиндра.Это обуславливает низкую точностьпоставленного диагноза,Целью изобретения является повышение точности.Поставленная цель достигается тем,что низкочастотную гармонику выделяют с периодом, синхронным одномуциклу двигателя, определяют фазу минимальной амплитуды низкочастотнойгармоники и по Фазе с учетом порядка работы двигателя выявляют дефектный цилиндр. При реализации способа двигатель выводят на заданный скоростной и нагрузочный режимы. На установившемся режиме работы выделяют низкочастотную гармонику комплексного сигнала с периодом, синхронным одному циклу двигателя, После этого определяют фазу минимальной амплитуды...

Номер патента: 980903

Опубликовано: 15.12.1982

Авторы: Дитятьев, Чечулин

МПК: B21D 45/00

Метки: зоны, пресса, рабочей, удаления

...в корпусах 11, 15Необходимое передаточное отношение обеспечивается соотношением диаметрон шкивов 7 и 8,В каждом из корпусов 11 размещенмеханизм разобщения, гибкого звена12, состоящий иэ ползушки 13, соединенной гибким звеном 14 со шкивом 8передаточного механизма 10 и гибкимзвеном 15 с противовесом 16, и каретки 17 с подпружиненным фиксатором 18,соединенной через тягу 19 с ползуном20 пресса и расположенной в фигурномпазу 21, выполненном в корпусе 11,Устройство снабжено склизом 22 итарой 23 для отштампованных деталей.В начале работы, когда ползун 20 ЗОпресса находится н верхнем крайнемположении, гибкий приемный лоток 1.под дейстниэм противовеса 5 находитсяв крайнем нижнем правом положении,рабочая зона штампа освобождена. 35Гибкие звенья б...

Номер патента: 751727

Опубликовано: 30.07.1980

Авторы: Дитятьев, Северинов, Степанов

МПК: B65G 25/00

Метки: линейных, перемещений, шаговых

...1 схематически изображено устройство для шаговых линейных перемещений;,на фиг, 2 - считыватель шага; на фиг. 3 - линейщика-задатчик,шага.Устройство для щаговых линейных перемещений содержит неподвижную раму 1, направляющие 2, каретку 3, ходовой винт 4, привод 5, На каретке 3 закреплена линей,ка-задатчик б шага, выполненная з вид гребенки с равномерно располаженнымп для считывания шага щелями 7 и зубьями 8, два крайних зуба 9 и 10 которой удлин ны пио сравнению с остальными. На раме 1 закреплен считыватель шага 1, корпус 12 которого содержит два фотоэлемента 13 и 14, равномерно удаленных от,источника света 15 и образующих с ним Острый угол я, лежащий в ллоскостиперпендикулярной,направленню перемещения каретки 3. Между источником авета...
